КАЛЬКУЛЯТОР И ГЕНЕРАТОР ЧЕРТЕЖА КОНИЧЕСКОЙ ОБЕЧАЙКИ

Как сделать конус для елки своими руками?

Для изготовления такой ели потребуется картон, обычная и цветная бумага, ножницы и клей. И разумеется — побольше фантазии. Наилучший материал для изготовления конуса-основы для ёлки – картон. Только для маленьких нежных и воздушных ёлочек, конус можно делать из бумаги.

Конус сворачивается двумя способами

Лист картона скручивается самым элементарным образом, наподобие кулька для семечек. Лишние края, выступающие из широкой части конуса, обрезаются, а сам конус склеивается. Нижний край обрезается так, чтобы конус стоял ровно и не косился на одну сторону.

На картоне вычерчивается ровный круг (лучше циркулем, но можно обвести тарелку или таз, правда в этом случае трудно будет найти центр) и делится на четыре равные части. Одна из этих частей вырезается, после чего из оставшейся фигуры скручивается конус необходимой сбежистости. Края закрепляются клеем. Конус уравновешивается, аналогично первому способу.

После этого можно делать «хвою» или «ветки» любым выбранным способом, а затем украшать гирляндами лампочек, маленькими игрушками и т.д. Такие ёлочки подходят не только для украшения дома, но и для новогоднего подарка.

Расчет развертки конуса.

Возьмем вертикальную и горизонтальную проекции конуса (рис. 1, а). Вертикальная проекция конуса будет иметь вид треугольника, основание которого равно диаметру окружности, а стороны равны образующей конуса. Горизонтальная проекция конуса будет изображаться окружностью. Если задана высота конуса Н, то длина образующей определяется по формуле:

т. е. как гипотенуза прямоугольного треугольника.

Обвернем картоном поверхность конуса. Развернув картон снова в одну плоскость (рис. 1, б), получим сектор, радиус которого равен длине образующей конуса, а длина дуги равна длине окружности основания конуса. Полную развертку боковой поверхности конуса выполняют следующим образом.

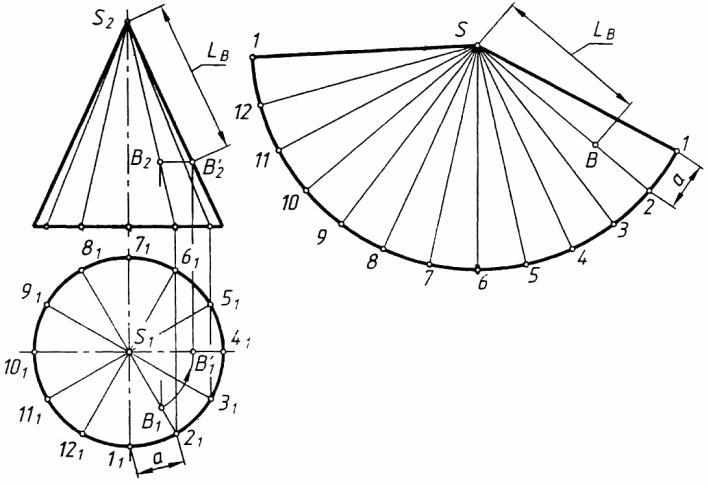

Рис. 1. Развертка конуса:а — проекция; б — развертка.

Угол развертки конуса.

Принимая за радиус образующую конуса (рис. 1, б), на металле вычерчивают дугу, на которой затем откладывают отрезок дуги КМ

, равный длине окружности основания конуса2πr

. Длине дуги в
2πr
соответствует угол
α
, величина которого определяется по формуле:

г — радиус окружности основания конуса;

l — длина образующей конуса.

Построение развертки сводится к следующему. На длине ранее вычерченной дуги откладывается не часть дуги КМ

, что практически является невозможным, а хорда, соединяющая концы этой дуги и соответствующая углуα

. Величина хорды для заданного угла находится в справочнике или проставляется на чертеже.

Найденные точки КМ

соединяются с центром окружности. Круговой сектор, полученный в результате построения, будет развернутой боковой поверхностью конуса.

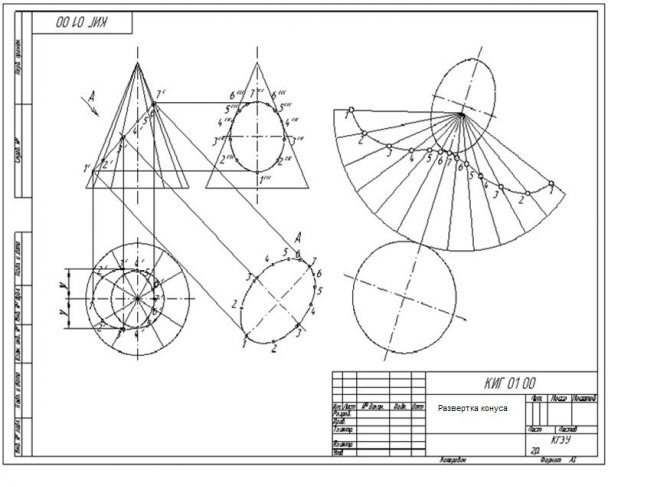

Развертка наклонного конуса

Рассмотрим порядок построения развертки боковой поверхности наклонного конуса методом аппроксимации (приближения).

1. Вписываем в окружность основания конуса шестиугольник 123456. Соединяем точки 1, 2, 3, 4, 5 и 6 с вершиной S. Пирамида S123456, построенная таким образом, с некоторой степенью приближения является заменой конической поверхности и используется в этом качестве в дальнейших построениях.
2. Определяем натуральные величины ребер пирамиды, используя способ вращения вокруг проецирующей прямой: в примере используется ось i, перпендикулярная горизонтальной плоскости проекций и проходящая через вершину S. Так, в результате вращения ребра S5 его новая горизонтальная проекция S’5’1 занимает положение, при котором она параллельна фронтальной плоскости π2. Соответственно, S’’5’’1 – натуральная величина S5.
3. Строим развертку боковой поверхности пирамиды S123456, состоящую из шести треугольников: S16, S65, S54, S43, S32, S21. Построение каждого треугольника выполняется по трем сторонам. Например, у △S16 длина S1=S’’1’’, S6=S’’6’’1, 16=1’6’.

Степень соответствия приближенной развертки действительной зависит от количества граней вписанной пирамиды. Число граней выбирают, исходя из удобства чтения чертежа, требований к его точности, наличия характерных точек и линий, которые нужно перенести на развертку.

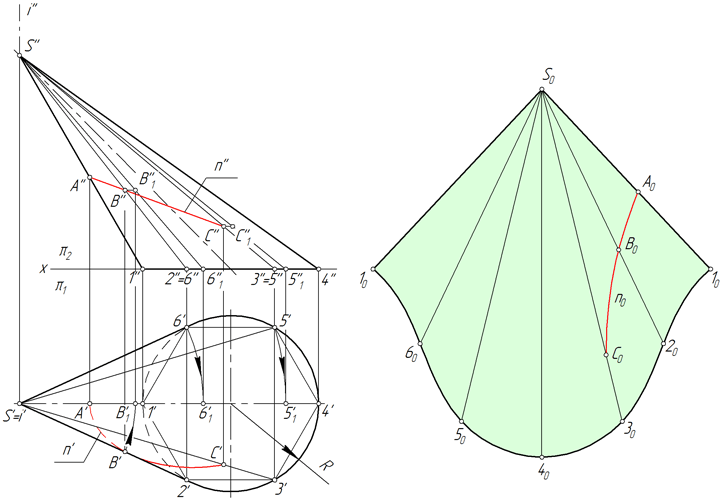

Перенос линии с поверхности конуса на развертку

Линия n, лежащая на поверхности конуса, образована в результате его пересечения с некоторой плоскостью (рисунок ниже). Рассмотрим алгоритм построения линии n на развертке.

1. Находим проекции точек A, B и C, в которых линия n пересекает ребра вписанной в конус пирамиды S123456.
2. Определяем натуральную величину отрезков SA, SB, SC способом вращения вокруг проецирующей прямой. В рассматриваемом примере SA=S’’A’’, SB=S’’B’’1, SC=S’’C’’1.
3. Находим положение точек A, B, C на соответствующих им ребрах пирамиды, откладывая на развертке отрезки SA=S’’A’’, SB=S’’B’’1, SC=S’’C’’1.
4. Соединяем точки A, B, C плавной линией.

От ровного листа до круглой обечайки:

Вальцы с асимметричным расположением валков (рис.11) производят практически полную гибку обечайки.

Конусы и переходные элементы в каждой прочности и качестве материала

В дополнении к шишкам и переходным частям, мы также производим раковины и доборные любого рода. Компоненты, которые не могут транспортироваться в одной части из-за их размер, мы производим, насколько это технически возможно в ряде сегментов, которые могут быть собраны на месте для получения готового продукта.

Высокая точность и надежность в технологии формирования — как раз вовремя

В производстве мы уделяем большое внимание выдающемуся качеству и точности. Существует много причин, по которым вам может понадобиться сделать конус с металлической фольгой. Металлические конусы служат для запирания дымовых труб, вплоть до определенных видов огня на открытом воздухе и во время барбекю, а иногда и в декоративных целях

Складывание листа металла проще, чем вы могли ожидать, поэтому не пугайтесь процесса

Металлические конусы служат для запирания дымовых труб, вплоть до определенных видов огня на открытом воздухе и во время барбекю, а иногда и в декоративных целях. Складывание листа металла проще, чем вы могли ожидать, поэтому не пугайтесь процесса

Введите его полностью, но с осторожностью, конечно

Также способы получения нужной формы бывают разные.

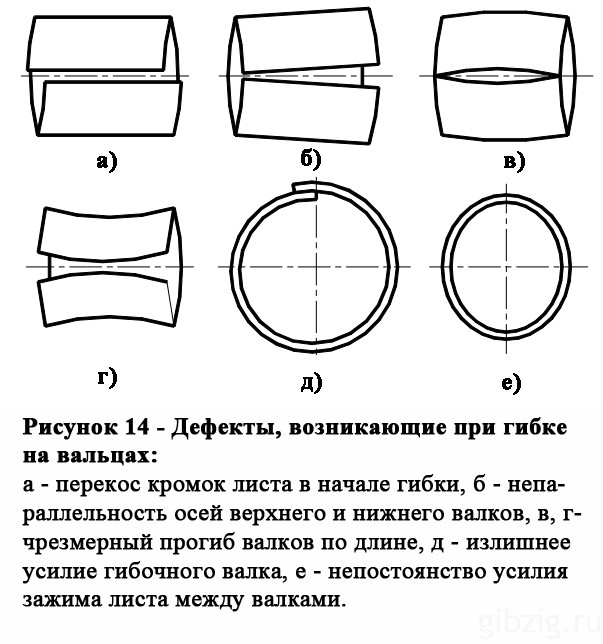

Гибка конических обечаек производится несколькими способами:

1) Установкой под углом среднего валка у симметричных трехвалковых машин и бокового валка у асимметричных трехвалковых и четырехвалковых вальцев (рис.15). 2) Гибкой по средней линии последовательно по различным участкам (рис.16) на вальцах. Сначала осуществляют подгибку кромок, затем гнут середину заготовки на каждом участке с переустановками. Такой способ приводит к повышенному износу оборудования.

Цилиндричность обечаек обеспечивается специальными приспособлениями с домкратами, распирающими деталь. При сборке габаритных деталей используются стяжные планки и клиновые соединения (рис.20).

Изготовление рабочего конуса на заказ

Карандаш будет рисовать круг, и небольшая выемка, которая оставила компас там, где она была поддержана, должна быть отмечена. 2 Отрежьте круг специальными ножницами из металлической фольги. Носите перчатки так, чтобы края металла были очень острыми. 3 Отрежьте круг пополам. Используя точку поддержки вашего компаса в качестве ориентира и в качестве конечной точки, разрежьте там прямую линию, начинающуюся с обоих концов. Теперь у вас будет круг металлической фольги с щелью, которая начнется с одной стороны и достигнет центра. 4 Перекройте одну сторону разреза над другой. Начиная с щели, надавите куски листа один поверх другого. При этом вы увидите, что круг начинает сжиматься и формировать конус. Остановитесь, когда это необходимо, в зависимости от того, насколько глубоко вы этого хотите. 5 Лента на каждой стороне оверлея. Это предотвратит перемещение металла и избавит вас от грубых краев. Теперь ваш конус металлического лезвия завершен. Носите перчатки всякий раз, когда вы манипулируете металлическим лезвием, чтобы не обрезать руки. Металлическое лезвие Ножницы для металлического лезвия Компас с карандашом Клейкая лента Перчатки. Установление определенных единообразных правил находит свое разумное значение в необходимости гарантировать в отношении всех профессий, подверженных сертификации, цели, требующиеся сертификатов профессионализма.

Учимся делать усеченный конус или круглый переход своими руками

В быту конечно приходится все делать самому, если есть свое подворье, дом, дача, строительство. Возможно маленький совет о том ка сделать своими руками конус или переход, поможет вам по хозяйству, без лишних затрат.

Например возьмем ведро сделанное из металла или другого материала. В нем присутствует два различных диаметра. Самый меньше сделан внизу с закрытым дном. Ведро сделано в виде усеченного конуса.

Круглые переходы применяются везде на примере вентиляция, с одного круглого диаметра на другой размером круглый диаметр, тоже в виде усеченного конуса.

Берем случайный размер конуса диаметром 250 х 150 мм высотой 180 мм (у вас свои размеры). Рисунок А.Делаем выкройку детали по которой создадим переход. Первый диаметр 250 мм умножаем на П=3,14 получается 785 мм. Затем 785 мм делим на 10 частей. Полученную сумму 78,5 мм делим на 2 части. Смотрите пример на рисунке.

Далее рисуем шаблон детали, по ней будем делать выкройку конуса. Рисунок Б.

Шаблон детали обводим 10 раз. У вас получается развертка усеченного конуса. Рисунок В.

Желтым цветом обозначены замки или соединения. Как будете вы соединять ваше право. Замки для плотности, можно на болты, саморезы, сварочный шов, клей, нахлестку. Единственное не забываем добавлять на соединение. Когда полностью обведете шаблон закруглите немного прямые концы.

Далее после сборки конуса, по краям отбортуйте молотком кромку конуса, для закрепления прямой обечайки. Высоту обечайки лучше сделать больше 60 мм.

Первую выкройку лучше сделать пробу из бумажного картона, не испортите материал.

Развертка (выкройка) конуса

• Следующий уникальный калькулятор служит для перевода экзотических единиц длины в…
• Следующий онлайн калькулятор о фунтах. Ранее он был очень популярен,…
• Следующий онлайн калькулятор может вычислить уровень жидкости в цилиндрической таре…
• Следующий онлайн калькулятор переводит температуры между разными шкалами. Помните калькулятор…
• Следующий калькулятор интересен тем, что он переводит древние российские денежные…
• Следующий калькулятор будет очень полезен тем, кто решил купить или…
• Следующий калькулятор работает очень просто, вам нужно ввести всего одно…
• Следующий онлайн калькулятор считает рост человека благодаря русской системе мер…
• Следующий онлайн калькулятор может вычислить габариты экрана телевизоров, компьютеров, проекторов,…
• Перед вами 2 калькулятора: один поможет вам подобрать формат снимков…
• Следующие 2 калькуляторы переводят заданное число плиток в квадратные метры…
• Перед вами 2 онлайн-калькулятора. Они переводят меры площади из метрической…
• Следующий необычный калькулятор переводит меры длины из русской системы в…
• Перед вами 2 калькулятора, которые предназначены для перевода мер длины…
• Следующий простенький калькулятор переводит введенную вами toC из кельвинов в…
• Следующий калькулятор предназначен для перевода кг в фунты. Также есть…
• Следующий онлайн калькулятор переводит калибр древних артиллерийских орудий из фунтов…
• Давайте вспомним калькулятор, который переводит градусы Цельсия в градусы Фаренгейта:…
• Как вы уже могли заметить на нашем сайте есть несколько…
• Следующий уникальный калькулятор переводит градусы Цельсия в градусы Фаренгейта. Наверное,…
• Следующий калькулятор умеет переводить значение угла, которое задано в градусах,…
• Следующий калькулятор делает перевод единиц измерения углов из градусов, минут,…
• Следующий калькулятор делает расчет объема сегмента цилиндра. Давайте посмотрим каким…
• Следующий онлайн-калькулятор считает объем жидкости в бочке, которая имеет цилиндрическую…
• Следующий калькулятор служит для детального подсчета суммарной работы аппарата. Вам…
• Перед вами отличный помощник для IT специалистов. С помощью данного…
• Следующий калькулятор переводит числа, записанные римскими цифрами в простые десятичные…
• Следующий калькулятор переводит скорость из м/с в км/час. Часто при…
• Начнем с истории. В 17 веке итальянским ученым Торричелли было…
• Следующий онлайн-калькулятор рассчитывает параметры горловины для цилиндрического бочки. Все работает…

hostciti.net

Создаем новогоднюю елку

Из готового бумажного конуса можно создать отличное новогоднее украшение в виде елочки. Материалы при этом используются самые разнообразные, но общая система изготовления остается общей.

• На бумажный конус наклеивается скотч или пищевая пленка.
• Поверх них, с помощью ПВА или другого подходящего клея, прикрепляются толстые шерстяные нитки.
• После того, как они хорошо засохнут, нужно вынуть из них конус. Нити должны сохранить его форму.
• Останется только добавить элементы для украшения. Это могут быть небольшие вязаные шарики, звездочки из блестящей бумаги или любые другие материалы, оказавшиеся под рукой.

Для создания новогодней елочки можно воспользоваться совершенно другой техникой. На помощь придет папье-маше, с помощью которой можно тоже сделать бумажный конус. Конечно, материала и времени потребуется гораздо больше, но и готовая конструкция получится прочной и статной.

• Для работы потребуются газетные или журнальные обрезки. Подойдет практически любая бумага. Также необходима основа. Можно взять любой пластиковый конус, например – из детских игрушек. Он не пострадает при процессе изготовления.
• Выбранную основу обмазывают ПВА и накладывают на неё слой бумаги. Когда он подсохнет, можно наносить следующий. Таким образом процесс продолжается, пока не наберется достаточная толщина.
• Теперь нужно извлечь основу. Иногда для этого приходится разрезать фигуру.
• Затем вместо основы можно пометить внутрь стержень, который будет выполнять роль каркаса.

Остается лишь склеить разрезанные половинки обратно, и можно приступать к декорированию будущей елки. Например, её реально покрасить или обмотать нитками, как на фото ниже. Такая схема позволит создать любые варианты елочек, в зависимости от желания и имеющейся основы.

Правильное изображение конуса карандашом — объем

Для того, чтобы придать нашему конусу объем, нам стоит добавить свет и тень. Обозначаем границу света и тени, найти самый светлый участок. В конусе присутствуют следующие теневые участки:

• полутон;
• свет;
• блик;
• свет;
• полутон;
• тень;
• блик.

Именно это распределение света и тени смогут сделать конус объемным. Центр блика зависит от того, откуда идет освещение.

Штрихи идут по форме, при этом четких границ между светом и тенью отсутствует.

На занятиях наши педагоги рассказывают, каким образом правильно создавать рисунок конуса, проводят лекционные и практические группы.

Did you find apk for android? You can find new Free Android Games and apps.

Калькуляторы расчета размеров развертки конуса — с пояснениями

Иногда в ходе выполнения тех или иных хозяйственных работ мастер встаёт перед проблемой изготовления конуса – полного или усеченного. Это могут быть операции, скажем, с тонким листовым металлом, эластичным пластиком, обычной тканью или даже бумагой или картоном. А задачи встречаются самый разные – изготовление кожухов, переходников с одного диаметра на другой, козырьков или дефлекторов для дымохода или вентиляции, воронок для водостоков, самодельного абажура. А может быть даже просто маскарадного костюма для ребенка или поделок, заданных учителем труда на дом.

Калькуляторы расчета размеров развертки конуса

Чтобы из плоского материала свернуть объёмную фигуру с заданными параметрами, необходимо вычертить развертку. А для этого требуется рассчитать математически и перенести графически необходимые точные размеры этой плоской фигуры. Как это делается – рассмотрим в настоящей публикации. Помогут нам в этом вопросе калькуляторы расчета размеров развертки конуса.

Несколько слов о рассчитываемых параметрах

Понять принцип расчета будет несложно, разобравшись со следующей схемой:

Усеченный конус с определяющими размерами и его развёртка. Показан усеченный конус, но с полным — принцип не меняется, а расчеты и построение становятся даже проще.

Итак, сам конус определяется радиусами оснований (нижней и верхней окружности) R1 и R2, и высотой Н. Понятно, что если конус не усеченный, то R2 просто равно нулю.

Буквой L обозначена длина боковой стороны (образующей) конуса. Она в некоторых случаях уже известна – например, требуется сделать конус по образцу или выкроить материал для обтяжки уже имеющегося каркаса. Но если она неизвестна – не беда, ее несложно рассчитать.

Справа показана развёртка. Она для усеченного конуса ограничена сектором кольца, образованного двумя дугами, внешней и внутренней, с радиусами Rb и Rs. Для полного конуса Rs также будет равен нулю. Хорошо видно, что Rb = Rs + L

Угловую длину сектора определяет центральный угол f, который в любом случае предстоит рассчитать.

Все расчеты займут буквально минуту, если воспользоваться предлагаемыми калькуляторами:

(Если она уже известна – шаг пропускается)

Перейти к расчётам

Шаг 3 – определение величины центрального угла f

Перейти к расчётам

* * * * * * *

Итак, все данные имеются. Остается на листе бумаги циркулем провести две дуги рассчитанных радиусов. А затем из точки центра с помощью транспортира прочертить два луча под рассчитанным углом – они ограничат развертку по угловой длине.

Существуют и чисто геометрические методы построения довольно точной развертки конуса, без проведения расчётов. Один из них подробно описан в статье нашего портала «Как сделать абажур своими руками».

stroyday.ru

Определение и элементы конуса

Под конусом понимают тело, состоящее из круга и точки, которая удалена от его поверхности на определённое расстояние.

При этом точка соединяется с основанием посредством проведения лучей, которые называются образующими. Линия, соединяющая центр круга с удалённой точкой, является высотой данной фигуры.

Обратите внимание!

Также существует такое понятие, как ось конуса. Это линия, проходящая через его центр и совпадающая с высотой. Образующие строятся относительно оси.

Хотелось бы рассмотреть ещё несколько понятий по этой теме:

1. Под конусностью понимают отношение диаметра основания фигуры и её высоты:

Важно!

Конусность отвечает за угол наклона образующих. Чем больше данный параметр, тем острее угол.

2. Осевое сечение предполагает наличие плоскости, которая будет рассекать фигуру, проходя через ось:

3. Касательная— это плоскость, которая соприкасается с образующей конуса. При этом важно, чтобы она была перпендикулярна осевому сечению.

Пример решения геометрической задачи

Дан круглый прямой конус. Известно, что угол его боковой развертки равен 120o. Необходимо найти радиус и образующую этой фигуры, если известно, что высота h конуса равна 10 см.

Задача не является сложной, если вспомнить, что круглый конус – это фигура вращения прямоугольного треугольника. Из этого треугольника следует однозначная связь между высотой, радиусом и образующей. Запишем соответствующую формулу:

Вторым выражением, которое следует использовать при решении, является формула для угла φ:

Таким образом, мы имеем два уравнения, связывающих две неизвестные величины (r и g).

Выражаем из второй формулы g и подставляем результат в первую, получаем:

Угол φ = 120o в радианах равен 2*pi/3. Подставляем это значение, получаем конечные формулы для r и g:

Остается подставить значение высоты и получить ответ на вопрос задачи: r ≈ 3,54 см, g ≈ 10,61 см.

Техника папье-маше

Этот раздел также научит, как сделать конус из бумаги для елки

Большой или маленький вам нужен размер, в данном случае неважно. Заготовка получается прочной и твердой даже без дополнительного каркаса. Этот вариант подойдет тем, у кого нет единого плотного листа для изготовления конуса соответствующего размера

Этот вариант подойдет тем, у кого нет единого плотного листа для изготовления конуса соответствующего размера.

Для работы этим методом подойдет любая бумага, даже газетная или от старых журналов, однако, потребуется основа-заготовка. Можно воспользоваться пластиковым конусом от детского конструктора (исходная деталь не испортится и вернется на место), пластилином, гипсом, пенопластом. По одному шаблону вы сможете сделать много заготовок из папье-маше. Действуйте так:

1. Нарежьте или нарвите газеты на мелкие элементы.
2. Оберните подготовленный шаблон полиэтиленовой пленкой и обмажьте ПВА.
3. На невысохший клей нанесите слой бумажных кусочков.
4. Просушите первый слой и после нанесите второй по той же технологии.
5. Работайте так до необходимой толщины заготовки.
6. Разрежьте получившийся панцирь и извлеките исходную деталь.
7. Установите стержень-каркас, если нужно.
8. Нанесите еще несколько слоев для скрепления половинок.

Все готово.

Вы узнали, как сделать конус из бумаги для елки. Начинайте с изготовления основы, а затем приступайте к ее декорированию.

Для новогоднего оформления квартиры очень хорошо подходят маленькие ёлочки из подручных материалов. Один из главных плюсов таких ёлочек – простота изготовления и широкое поле для фантазии при их украшении. Кроме того, таких ёлочек можно сделать сразу много – разных по виду и украшению и расставить по всей квартире, таким образом, оригинально украсив её. Проще всего сделать ёлочку-конус из бумаги. На специализированных сайтах есть множество идей украшения таких ёлок, к которым Вы всегда сможете добавить свою авторскую выдумку. При всём разнообразии моделей, основа у всех ёлочек одна – конус из бумаги или картона.

Как начертить и выгнуть усеченный конус.

Как начертить и выгнуть усеченный конус. Нужно выгнуть из 2-х мм металла усеченный конус . диаметры 200мм и 533мм, высота 220мм. Один сделал — как то неаккуратно получилось ,граненый вышел. И рассчитать бы точнее. Как начертить и выгнуть усеченный конус.
ZILBERGILZEN (20th January 2009 — 15:56) писал:

Какой диаметр внутренний наружний или средний? Как начертить и выгнуть усеченный конус. Я сначало из картона делал шаблон, скрутив его убедился что это то что надо. Затем перенес на металл, вырезал. Гнул ударами вовнутрь, свел две грани, соединил. Естественно криво на том этапе, но кривой конус имел уже конструкционную прочность, что в дальнейшем позволило на конусе (носик наковальни) ударами по наруже постукивать и проворачивать, и получилось довольно таки прилично. Сейчас думаю надо было катануть роликом, недавно на форуме просматривали ютуб как буржуи катают из листа кубки, тарелки и всякое подобное.

Сообщение отредактировал Stels: 20 January 2009 — 17:09

Как начертить и выгнуть усеченный конус.

Так это… усеченный конус он как цилиндр,только диаметры торцов разные. Нет в нем среднего диаметра.

Как начертить и выгнуть усеченный конус.

ZILBERGILZEN (20th January 2009 — 16:09) писал:

Так это… усеченный конус он как цилиндр,только диаметры торцов разные.

Дык это же еще проще. А технология та же. Лист картона циркуль, рисуй диаметры через сантиметр, промеряй длинну диаметра, одного второго, отчерти прямую линию между ними, вот шаблон. Агнуть усеченный проще, чем полный. Как начертить и выгнуть усеченный конус. Вот чертёж развёртки вашего конуса по параметрам: диаметры 200мм и 533мм, высота 220мм. прямые отрезки стыка сходятся в центре окружностей развёртки (эт на всякий случай)

Сообщение отредактировал Ром-Ромыч: 20 January 2009 — 17:44

Как начертить и выгнуть усеченный конус.

Ром-Ромыч,у Вас есть интерактивный калькулятор?

Как начертить и выгнуть усеченный конус. нихрена вы не умеете конусировать я таких конусов выгнул столько что аж самому не верицо. метода два. первый оП коленку ( идеал) второй об стол ( еще идеальнее). чего там делать то? сел на него сверху и гни ручками по миллиметру на перестановку.. Как начертить и выгнуть усеченный конус.

Цитата

и гни ручками по миллиметру на перестановку..

.. Из 2-мм железа не очень то ручками. Как начертить и выгнуть усеченный конус.

ZILBERGILZEN (Jan 20 2009, 17:11) писал:

.. Из 2-мм железа не очень то ручками.

очень то. даже из 3 мм попробуйте. Как начертить и выгнуть усеченный конус.

ZILBERGILZEN (20th January 2009 — 16:09) писал:

Так это… усеченный конус он как цилиндр

Если толщина стенки цилиндра не равна нулю,то есть диаметр внутренний ,наружний и средний.Аналогично для усеченного конуса.Или пройдет точность 10мм Как начертить и выгнуть усеченный конус. ZILBERGILZEN, у меня есть специальная хитрая прога . Рисует развёртки всякие. Как начертить и выгнуть усеченный конус.

Цитата

Или пройдет точность 10мм

. 533 надо точно .Это наружный размер конуса. Металл 2 мм. Как начертить и выгнуть усеченный конус.

На конусе скорее всего будет фаска?

Как начертить и выгнуть усеченный конус.

Фаски не надо.

Как начертить и выгнуть усеченный конус. Чертеж такой же как у Ром-Ромыч. Размеры с учетом толщины , другие: R1=164,38мм , R2=438,78мм расстояния между концами дуг 311,54мм и 831,6мм соответственно , угол такой же. Как начертить и выгнуть усеченный конус.

ktzarim Круто,спасибо.

Как начертить и выгнуть усеченный конус. развёртка без учёта толщины, угол 142 градуса, 48 мин.: Размеры конуса по центральным линиям:Развёртка с учётом толщины листа 2 мм. угол 142 гр. 40 мин.:Вы что издеваетесь? Человек на коленке гнёт лист. Какие тут десятые-сотые? Какой диаметр может получиться с такой гибкой? Уверены, что основания будут очень круглыми? Если нужна точность, надо прокатывать заготовку в конусных или непараллельных вальцах. Да и то вдряд ли получится круглость лучше 1 мм.

ktzarim, а вы не по внутренней поверхности считали? Что-то мои размеры где-то рядом, но не те.

Сообщение отредактировал Ром-Ромыч: 20 January 2009 — 22:52

Как начертить и выгнуть усеченный конус.

Да мне точности в 1 мм достаточно. Это колесные диски.

Как начертить и выгнуть усеченный конус.

Дно для конуса

Как сделать качественный конус, мы разобрались. Но следует отметить, что каждый из вышеперечисленных методов изготовления нуждается в одной маленькой доработке, конечно если это предусматривает будущая поделка.

Возможно вашему конусу потребуется дно. Сейчас мы расскажем, как его сделать правильно.

Второй вариант

Этот способ слегка отличается от предыдущего. Как сделать дно по этому способу:

• измеряем ширину нижней части фигуры;
• от полученного числа отнимаем три миллиметра;
• рисуем круг на другом листе с учетом полученных показателей;
• на изображении сделайте припуск и уже полученную заготовку вырезайте;
• сгибаем припуск, наносим клей и приклеиваем изделие к низу конуса.

Таким образом вы получите точный геометрический макет.

Построение уклона и конусности

Провести построение уклона и конусности достаточно просто, только в некоторых случаях могут возникнуть серьезные проблемы. Среди основных рекомендаций отметим следующее:

1. Проще всего отображать нормальные конусности, так как их основные параметры стандартизированы.
2. В большинстве случаев вводной информацией при создании конусности становится больший и меньший диаметр, а также промежуточное значение при наличии перепада. Именно поэтому они откладываются первыми с учетом взаимного расположения, после чего проводится соединение. Линия, которая прокладывается между двумя диаметрами и определяет угол наклона.
3. С углом наклона при построении возникает все несколько иначе. Как ранее было отмечено, для отображения подобной фигуры требуется построение дополнительных линий, которые могут быть оставлены или убраны. Существенно упростить поставленную задачу можно за счет применения инструментов, которые позволяют определить угол наклона, к примеру, транспортир.

Какие материалы подходят для вальцевания

Мы работаем со стальными сплавами, например, с нержавеющей сталью, цветными металлами, различными видами черных металлов, оцинкованного листа, профильного и трубного проката.

Как проходит работа?

Заключению договора предшествует обращение к нашим менеджерам и создание заявки. Для работы по проекту необходимы чертежи. Вы можете предоставить их самостоятельно или доверить это нашим мастерам. Во втором случае вам необходимо предоставить на выбор:

• эскиз;
• фотографию изделия;
• техническое задание.

Учтите, что создание чертежей не входит в основную услугу.

Следующий этап — это заключение договора, в котором будет зафиксирована конечная стоимость работ и срок их сдачи. Если заказ срочный, вы также можете указать это, и мы максимально сократим сроки работы.

После этого начинается работа наших специалистов. Мы изготавливаем изделие, соответствующее предоставленным параметрам. Мы используем высокотехнологичное оборудование и контролируем производство на каждом этапе.

Когда вальцовка металла завершена, мы доставляем готовый продукт, и вы осуществляете его прием.

Заказывайте наши услуги с помощью заявки на сайте или позвоните нашим специалистам по телефонам в Москве +7(495)730-222-4, +7(985)540-01-00.

Выкройка для конуса

19.11.2012 // Владимир Трунов

Вместо слова «выкройка» иногда употребляют «развертка», однако этот термин неоднозначен: например, разверткой называют инструмент для увеличения диаметра отверстия, и в электронной технике существует понятие развертки. Поэтому, хоть я и обязан употребить слова «развертка конуса», чтобы поисковики и по ним находили эту статью, но пользоваться буду словом «выкройка».

Построение выкройки для конуса — дело нехитрое. Рассмотрим два случая: для полного конуса и для усеченного. На картинке (кликните, чтобы увеличить) показаны эскизы таких конусов и их выкроек. (Сразу замечу, что речь здесь пойдет только о прямых конусах с круглым основанием. Конусы с овальным основанием и наклонные конусы рассмотрим в следующих статьях).

Полный конус

Обозначения:

• — диаметр основания конуса;
• — высота конуса;
• — радиус дуги выкройки;
• — центральный угол выкройки.

Параметры выкройки рассчитываются по формулам: ; ; где .

Усеченный конус

Обозначения:

• — диаметр большего основания конуса;
• — диаметр меньшего основания конуса;
• — высота конуса;
• — радиус внешней дуги выкройки;
• — радиус внутренней дуги выкройки;
• — центральный угол выкройки.

Формулы для вычисления параметров выкройки: ; ; ; где . Заметим, что эти формулы подойдут и для полного конуса, если мы подставим в них .

Угол при вершине конуса

Иногда при построении конуса принципиальным является значение угла при его вершине (или при мнимой вершине, если конус усеченный). Самый простой пример — когда нужно, чтобы один конус плотно входил в другой. Обозначим этот угол буквой (см. картинку). В этом случае мы можем его использовать вместо одного из трех входных значений: , или . Почему «вместо«, а не «вместе«? Потому что для построения конуса достаточно трех параметров, а значение четвертого вычисляется через значения трех остальных. Почему именно трех, а не двух и не четырех — вопрос, выходящий за рамки этой статьи. Таинственный голос мне подсказывает, что это как-то связано с трехмерностью объекта «конус». (Сравните с двумя исходными параметрами двухмерного объекта «сегмент круга», по которым мы вычисляли все остальные его параметры в статье Геометрия круга.)

Ниже приведены формулы, по которым определяется четвертый параметр конуса, когда заданы три.

• Заданы ; тогда .
• Заданы ; тогда .
• Заданы ; тогда .
• Заданы ; тогда .

Методы построения выкройки

• Вычислить значения на калькуляторе и построить выкройку на бумаге (или сразу на металле) при помощи циркуля, линейки и транспортира.
• Занести формулы и исходные данные в электронную таблицу (например, Microsoft Exel). Полученный результат использовать для построения выкройки при помощи графического редактора (например, CorelDRAW).
• использовать мою программу Cones, которая нарисует на экране и выведет на печать выкройку для конуса с заданными параметрами. Эту выкройку можно сохранить в виде векторного файла и импортировать в CorelDRAW.

Не параллельные основания

Что касается усеченных конусов, то программа Cones пока строит выкройки для конусов, имеющих только параллельные основания. Для тех, кто ищет способ построения выкройки усеченного конуса с не параллельными основаниями, привожу ссылку, предоставленную одним из посетителей сайта:

Усеченный конус с не параллельными основаниями.

tvlad.ru

Формула для определения конусности

Провести самостоятельно расчет конусности можно при применении различных формул. Стоит учитывать, что в большинстве случаев показатель указывается в градусах, но может и в процентах – все зависит от конкретного случая. Алгоритм проведения расчетов выглядит следующим образом:

1. K=D-d/l=2tgf=2i. Данная формула характеризуется тем, что конусность характеризуется двойным уклоном. Она основана на получении значения большого и меньшего диаметра, а также расстояния между ними. Кроме этого определяется угол.
2. Tgf=D/2L. В данном случае требуется протяженность отрезка, который связывает большой и малый диаметр, а также показатель большого диаметра.
3. F=arctgf. Эта формула применяется для перевода показателя в градусы. Сегодня в большинстве случаев применяются именно градусы, так как их проще выдерживать при непосредственном проведении построений. Что касается процентов, то они зачастую указываются для возможности расчета одного из диаметров. К примеру, если соотношение составляет 20% и дан меньший диаметр, то можно быстро провести расчет большого.

Как ранее было отмечено, конусность 1:5 и другие показатели стандартизированы. Для этого применяется ГОСТ 8593-81.

На чертеже вычисления не отображаются. Как правило, для этого создается дополнительная пояснительная записка. Вычислить основные параметры довольно просто, в некоторых случаях проводится построение чертежа, после чего измеряется значение угла и другие показатели.
