Как правильно подключить однофазный счетчик электроэнергии — схема

Чтобы подключить однофазный счетчик электроэнергии, не обязательно вызывать квалифицированного мастера. При наличии схемы подключения и небольших навыков работы с проводкой можно самостоятельно проделать эту работу. После чего необходимо вызвать представителя электроснабжающей организаций для приемки, опломбировки и постановки электросчётчика на учёт.

Типы и особенности счетчиков

По принципу действия

Производители выпускают такие модификации:

• Электромеханические. Индукционный электросчетчик функционирует по принципу образования магнитного поля двумя катушками – тока и напряжения. Поле обеспечивает вращение диска, а он активирует механизм подсчета. При увеличении параметров тока и напряжения диск крутится быстрее. Гарантийный срок службы изделий составляет 15 лет.
• Электронные. Прибор отличается компактностью, ведет подсчет по нескольким тарифам. Электронный аппарат выводит показания на дисплей и хранит их в памяти. Его можно подключать к системе «умный дом».

Точность индукционных моделей – 2,5. Электронные часто выходят из строя.

По количеству тарифов

Бывают модели:

• однотарифные – ведут учет по одной системе;
• многотарифные – подсчитывают энергозатраты по дневному и ночному тарифу.

Устройства с несколькими тарифами оптимальны для помещений с большим количеством бытовой техники.

По способу крепления

Приборы устанавливаются на болты-фиксаторы или Дин-рейку.

Подбирать мощность аппарата нужно по мощности всей техники.

Ответы на 5 часто задаваемых вопросов

• Как проверить работу счетчика, не снимая его? Для проверки на самоход, нужно зафиксировать показания и отключить все автоматы, освещение и электроприборы. Всю технику выключить с розеток. После таких действий он должен прекратить считывать потребление. Осмотреть электросчетчик зрительно – мигает ли лампочка. Если прибор индукционный, то диск не должен крутиться. Через пару часов опять смотрим показания, вплоть до последних цифр.
• Лучше установить прибор на лестничной клетке или в квартире? Так как представители энергокомпании должны снимать показания минимум раз в два месяца, то в этом случае лучше установить в подъезде для устранения лишних к вам вопросов. Также ответственность за сохранность ЭС на лестничной клетке несет компания, обслуживающая ваше домостроение.
• Нужно ли ставить трехфазный электросчетчик в квартире? Люди ставят трехфазный прибор в частном доме, так как в дом подводится три фазы для распределения большой нагрузки. В квартирах все токоприемники распределяются без потерь на одну фазу. Переплачивать за трехфазный нет смысла, так как используют все равно однофазное подключение.

Законность самостоятельного подключения

Подключение квартирного электросчетчика без его опломбирования классифицируется законодательством РФ как безучетное потребление. Под ним понимается отсутствие договора с провайдером, самостоятельная установка или выключение устройства, непредоставление информации о количестве потребленных энергоресурсов. К нарушителю применяются санкции в виде штрафа в размере 4 тыс. руб. Основание – ст. 7.19 КоАП.

Согласно п. 81 (8-9) и п. 81 (14) Постановления Правительства № 354 граждане обращаются в представительство энергосбыта для подписания договора и установки контрольной пломбы. Только после установки пломб разрешено подключение счетчика.

Опломбирование – бесплатная процедура.

Разновидности конструкций

Производители приборов учёта предлагают потребителям две основные разновидности счётчиков. Обе они позволяют владельцам квартир контролировать расход электроэнергии и максимально снижать денежные затраты.

Индукционные счётчики

Эта устройства считаются самыми известными и часто используемыми. Свою популярность они получили благодаря простоте монтажа, долговечности и точности выдаваемых показаний. Перед тем как подключить однофазный электросчётчик (индукционный) своими руками, необходимо подробно изучить принцип его действия, преимущества и недостатки. Вся эта информация поможет правильно выбрать модель прибора, которая идеально подойдёт для каждой конкретной квартиры.

Принцип действия индукционных устройств:

1. Счётчик оснащён двумя катушками, одна из которых токовая, а другая — напряжения. В процессе их работы возникают магнитные потоки, проникающие через алюминиевый диск. Результатом становится появление электромеханической силы, которая выполняет вращение этого элемента конструкции.
2. Этот процесс вызывает повороты дисковой оси, взаимодействующей со счётным механизмом (червячная передача).
3. Получаемая информация передаётся на цифровые барабаны, которые позволяют снимать показания счётчика в любое время.
4. При увеличении потребляемой мощности диск вращается быстрее, а при уменьшении — начинает действовать магнит торможения. Из-за этого происходит взаимодействие с вихревыми потоками, которые замедляют частоту вращения диска.

Индукционные счётчики пользовались большой популярностью в советское время, когда какие-либо альтернативные устройства не производились. В начале нового века такие конструкции стали постепенно заменять на более современные и качественные. Несмотря на это, большинство семей продолжают пользоваться механическими конструкциями, которые имеют несколько важных преимуществ:

• высокая степень надёжности;
• долговечность;
• низкая стоимость;
• возможность противостоять резким перепадам напряжения в сети.

Недостатки механических счётчиков:

• низкая точность;
• отсутствие защиты от воровства электроэнергии;
• при низких нагрузках значительно увеличивается погрешность показаний;
• большое потребление тока самим прибором;
• большие габариты.

Электронные модели

Эти устройства отличаются надёжностью в работе и высокой точностью. Свою популярность они получили благодаря возможности работать в режиме многотарифности, который действует в некоторых государствах. Благодаря этому значительно снижаются потери и затраты на электричество.

Принцип действия электронных счётчиков прост и состоит из следующих этапов:

1. На датчики тока поступает обыкновенный аналоговый сигнал.
2. Там он преобразуется в цифровой код, который равен используемой мощности.
3. После этого сигнал поступает в специальный микроконтроллер.
4. В нём он расшифровывается, и результат выдаётся на дисплей.

Помимо стандартной функции, электронные приборы учёта могут выполнять несколько дополнительных. В них встроен специальный чип, который позволяет сохранять данные о расходе электричества за длительный промежуток времени. Кроме этого, аппарат оснащён электронными часами и оптическим портом, используемым для программирования прибора.

У электронных устройств значительно больше преимуществ, чем у механических. Среди них выделяются такие:

• возможность вести многотарифный учёт электроэнергии;
• удобство считывания информации;
• способность долго хранить информацию о количестве потраченного электричества;
• высокая точность;
• возможность контроля за мощностью потребляемой энергии;
• небольшие размеры;
• способность фиксировать все попытки воровства электричества;
• дистанционное получение данных.

Даже у такого качественного прибора есть несколько недостатков. Их намного меньше, чем преимуществ, но пренебрегать ими не рекомендуется. Среди них выделяются:

• высокая стоимость устройства;
• чувствительность к резким перепадам напряжения;
• сложность проведения ремонтных и профилактических работ.

Правила и требования к монтажу счетчика

Экран электросчетчика должен беспрепятственно просматриваться представителями компании-поставщика
Перед тем как подключать счетное устройство, нужно изучить нормативы. В них прописаны следующие условия подсоединения:

• перенос прибора на основании Постановления Правительства № 354 осуществляется за счет средств пользователя, если это не противоречит требованиям ПУЭ;
• монтаж аппарата производится в жестких шкафах, КРУ, на панелях, стенах, в нишах;
• расчетные узлы ставятся на границе эксплуатационной ответственности потребителя и провайдера – ввод квартиры, ВРУ, ГРЩ;
• экран средства учета должен беспрепятственно просматриваться представителями компании-поставщика;
• для сети с напряжением до 380 В действует правило – расстояние электросчетчика до устройств коммутации не больше 10 м;
• установка прибора учета на улице производится в герметичном корпусе при температуре от +5 градусов;
• счетчик ставится на высоту от 0,8 до 1,7 м. Оптимальная высота – 1,4 м.

Срок пломбы изготовителя на трехфазном электро-аппарате не должен превышать 2 года, на однофазном – 1 год.

Как избежать 3 основные ошибки

1. Если счетчик нового образца, то винты на клеммах нужно закручивать повторно, так как металл мягкий и расслабляется через время. Это поможет избежать неполного контакта провода.
2. Чтобы не было недостатка мощности в будущем, нужно покупать ЭС с запасом номинального предела тока.
3. Одна из самых распространенных ошибок – это самостоятельность. Все свои действия согласуйте с энергопоставщиком, потому что в случае выявления неточностей пострадают ваши нервы и кошелек.
4. За чей счет происходит замена прибора? Работы по установке, замене ЭС выполняются за счет потребителя.
5. Как происходит расчет расхода электроэнергии при временном отсутствии прибора? В процессе замены счетчика, во время его отсутствия начисления за потребленную электроэнергию ведутся по среднемесячному потреблению предыдущих расчетных периодов.

Порядок подключения старого счетчика

К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.

Выбор схемы

Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.

Этапы работы

Клеммы подсоединяются к проводам так:

• клемма № 1 – белый/коричневый/черный фазный кабель ввода;
• клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
• клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
• клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

Для подключения к аппаратуре обслуживания применяются дополнительные клеммы.

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

• автоматические выключатели
• УЗО (устройства защитного отключения)
• дифференциальные автоматы
• различные переходные клеммы и нулевые шины
• ограничители напряжения
• индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

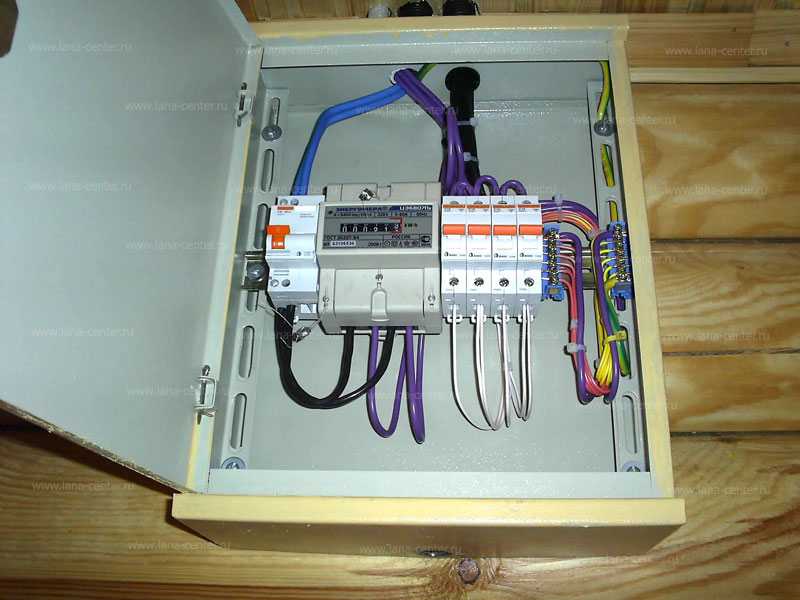

Особенности схемы подсоединения однофазного счетчика в щитке

1. Поставить однополюсный выключатель и завести в него фазный кабель ввода.
2. Из однополюсного автомата вывести фазу на клемму № 1 учетного прибора.
3. Завести рабочий ноль на клемму № 3 и защитный ноль – на нейтральную шину.

Данная схема рекомендована ПУЭ и подходит, если в доме ставится старый учетный аппарат.

Есть 3 варианта установки ЭС в частном доме.

1. Энергокомпании настаивают на монтаже ЭС снаружи здания. Установка производится на фасаде домостроения в специальном коробе.
2. Бывают редкие случаи, когда прибор устанавливают на столбе/опоре. С ним ставят автомат, который тоже пломбируется.
3. Но для более долгой эксплуатации лучше устанавливать в доме. Там ему не грозят погодные условия и постороннее вмешательство.

Важно! При монтаже однофазного нужно поставить общий автомат, которым можно будет отключить цепь питания для замены или ремонта электросчетчика.

Установить прибор учета можно в общем щитке, шкафу. Щиток может быть деревянным, металлическим, пластиковым. 1 пример схемы подключения прибора Энергомера се-101

Независимо от вида, клеммы подключения расположены всегда в одном порядке подсоединения. Схема подключения изображена на обороте крышки клеммной разводки. Это сделано для гарантии производителем правильного присоединения счетчика электрической энергии.

Особенности подключения трехфазных счетчиков

Схема трехфазного счетчика реализуется прямым или косвенным способом. Первый вариант подходит для маломощных потребителей, второй – для оборудования в трехфазной сети.

Специфика прямого подключения

1. Зачистка кабеля от изоляции и его подсоединение на трехфазный автомат.
2. Подключение трех фазных кабелей на клеммы № 2, 4 и 6 счетчика.
3. Вывод проводов фазы на клеммы № 1, 3 и 5.
4. Подвод входного (клемма № 7)и выходного (клемма № нейтрального провода.
5. Монтаж автоматических защитных выключателей на 3 полюса.

Для одиночного подключения однофазных устройств от отходящей фазы применяются провода от нейтрали зануления. Несколько групп потребителей-однофазников запитываются равномерно через выключатели разных фаз.

Косвенное подключение

Косвенная схема подсоединения трехфазного электросчетчика реализуется посредством фиксации трансформаторов на заднюю часть шкафа. Первичные обмотки подсоединяются после рубильника ввода и предохранителей защиты в разрыв фазных кабелей. Подключение делается так:

1. Подвод одного конца кабеля с сечением 1,5 мм2 на участок от силового провода А-фазы до трансформатора.
2. Вывод второго конца кабеля на клемму № 2 счетчика.
3. Аналогичное подсоединение проводов фазы В и С, их вывод на клеммы № 5 и № 8.
4. Прокладка проводов с сечением 1,5 мм2 по направлению от клемм вторичной обмотки до клемм № 2 и 3 электросчетчика.
5. Аналогичное подключение обмоток устройств В и С на клеммы № 4, 6 и № 7, 9.
6. Подключение клеммы № 10 на общую нейтральную шину зануления.

Без соблюдения фазировки прибор выдаст неверные показания.

Внешние факторы, влияющие на безопасность

Распределительный шкаф, установленный вне помещения, будет подвержен всем природным воздействиям. Примерно так же, как и сам жилой дом. Но мы ведь живем в доме, совершенно спокойные за то, что нас и дождик не замочит, и мороз не достанет. Видимо, нечто подобное должно быть и у щита питания, установленного вне помещения. Но и не только.

Щит электропитания, кроме того, сам представляет собой источник опасности. Поэтому от него нужно защитить ходящих вокруг и работающих около него людей и играющих рядом детей.

Итак, перечислим факторы, от которых должен быть защищен наружный щит управления питанием:

• природные: влага
• ветер
• снег
• пыль
• окружающая температура

человеческие или опасные для человека:

поражение током

короткое замыкание

возгорание

разрушение транспортом, техникой или инструментами

любопытство и проказы детей

Для защиты от природных факторов принято брать изделие определенной степени защиты. Степени IP не только определяют защиту от проникновения пыли и влаги, но учитывают множество других факторов

Например, можно ли дотянуться до токоведущих проводников голой рукой или отверткой — а это очень важно для технического устройства, установленного во дворе или на улице

Наружный щит управления питанием

Не вдаваясь в чрезмерные подробности, можно порекомендовать степень защиты IP66, при которой установлена полная безопасность от проникновения в щит посторонних предметов и пыли (первая шестерка), а также защита не только от брызг или дождя, но и от прямой струи воды с любого направления.

Таким образом, внешний распределительный щит должен представлять собой бокс, запирающийся на прочный уникальный замок. Должно быть предусмотрено прозрачное окно для считывания показаний счетчика. Металл бокса должен быть таким, чтобы было трудно его повредить нечаянными или намеренными действиями. То же самое касается и крепления щита на месте установки

Особое внимание должно быть уделено проводке: наилучшим вариантом подвода и отвода проводов при постоянной установке следует считать подводку подземным кабелем на глубине, превышающей все возможные в данном месте земляные работы. Или подведение от воздушной линии, причем вводы и выводы в щит-бокс должны быть вне досягаемости для людей, находящихся на земле. Проводка должна быть изолированной и проникать внутрь щита через сальники — не просто резиновые, а металлопластиковые, позволяющие ключом затянуть и надежно зафиксировать провод.

Проводка должна быть изолированной и проникать внутрь щита через сальники — не просто резиновые, а металлопластиковые, позволяющие ключом затянуть и надежно зафиксировать провод.

Местом установки может быть стена помещения, или специально смонтированная опора, или бетонное основание. Можно сначала установить его на опору, в дальнейшем возвести в этом месте некоторое подсобное помещение так, что щит окажется внутри него. Вполне уместно именно около щита сделать и хорошее заземление для всей домовой потребляющей сети.

Заземление для всей домовой потребляющей сети

Электрощиты, выпускаемые авторитетными фирмами, всегда снабжаются предупреждающими надписями

И это очень важно. Лучше всего, конечно, установить его в таком месте, куда не было бы случайного доступа людям, не имеющим с ним никаких дел, особенно детям. Но и в этом случае предупреждающие надписи должны присутствовать

Но и в этом случае предупреждающие надписи должны присутствовать.

Материалы для монтажа

• автовыключатели с учетом максимального токового номинала;
• изоляционные приспособления;
• инструменты с ручками, покрытыми изоляцией;
• крепежные элементы – винты и гайки;
• провода;
• дин-рейка.

Дальнейшие работы проводятся по строгому алгоритму.

Этапы подсоединения

1. Крепление прибора в щитке специальными фиксаторами.
2. Установка в короб рейки на изоляторы винтами.
3. Монтаж автоматических выключателей на рейку и фиксация при помощи защелки.
4. Фиксация шин земли и защиты на рейку или изоляторы в щитке так, чтобы между ними был промежуток.
5. Подключение нагрузки на выключатели.
6. Соединение автомата со счетчиком.
7. Подключение нагрузки.
8. Монтаж соединительных перемычек.
9. Подсоединение счетчика к потребителям.
10. Крепление щитового корпуса на стену.
11. Осмотр проводов на правильность подключения.

Только после проверки кабелей можно включить питание на жилое здание или гараж. На последнем этапе пользователь обращается в энергосбыт для тестирования оборудования и установки пломб.

Характеристики некоторых моделей электросчетчиков

• СРЗУ-И 70Д. Импульсный прибор, одновременно передающий, собирающий и анализирующий информацию. Для запитки датчика применяется измерительный трансформатор. Приемный узел через электрическую схему получает сигнал светодиода о расходе энергии за определенный отрезок времени. Данные выводятся на экран;
• Меркурий 234 ARTM – RO PB. Трехфазная многотарифная модель рассчитана на сеть с током 5-10 А. Устанавливается на улице, т.к. работает без сбоев при температуре от -40 до +70 градусов. Класс точности устройства – 0,5;
• ПСЧ-4ТМ.0,5 МК. Многотарифный однофазный аппарат работает при силе тока 5-10 А. Точность показаний равняется 0,5. Предназначен для эксплуатации в температурном диапазоне от -40 до +60 градусов;
• СЕ 102M S7145-JV. Рассчитан на 4 тарифа, имеет 1-й класс точности. Универсальный многотарифный аппарат подходит для сети 220-230В с силой тока от 5 до 60 А.

Представленные модели предназначены для квартир, жилых домов и коттеджей, т.к. позволяют планировать энергозатраты и рассчитывать плату за них.

Алгоритм самостоятельного подключения счетчика основывается на его типе и количестве фаз сети. Перед началом работ необходимо согласовать установку, заключить договор с компанией энергосбыта. Устройство должно быть опломбировано.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток

А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

• значение номинальной частоты: 50Гц
• значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

• значение номинального-максимального тока: А, 5-10, 5-50, 5-100
• максимальное значение полной мощности, потребляемой током: до 0,2ВА
• включение: трансформаторное и непосредственное
• регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети

А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии

Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.
