Как правильно подключить патрон для лампочки к проводам.

Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

Подключение карболитового старого образца

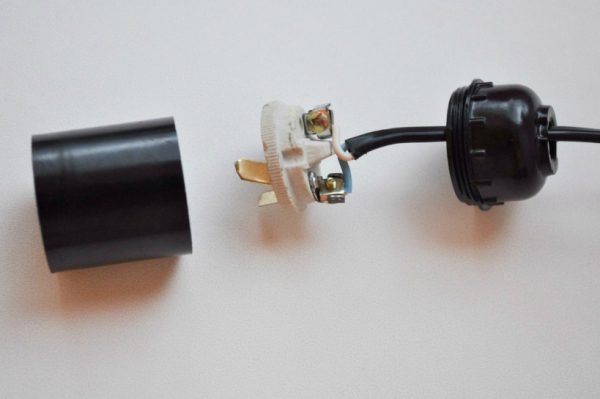

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

• цилиндрический корпус с резьбой

• донышко

• керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

• E27

• E14

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Что такое патроны в электрике, и какими они бывают

Общие понятия о назначении электротехнического патрона

Слово «патрон» пришло в русский язык из латинского и французского языков. Оно имеет множество значений, причем, в самых разных областях — от человеческих взаимоотношений и до названия определенных предметов механизмов, узлов. Так, например, патроном в древности называли покровителей, а в наше время в некоторых странах это – распространенный синоним к слову «начальник». Куча значений у него на предметном уровне – от боеприпасов до устройств зажима заготовок или обрабатывающего инструмента в станках. А в интересующем сегодня нас случае – это специальное электротехническое устройство, выполняющее сразу несколько важных функций:

• Патрон удерживает сменную электрическую лампу в заданном положении, то есть служит для ее надежной фиксации.
• Он обеспечивает коммутацию контактов лампы с проводами электрической цепи освещения.
• Одновременно с этим, он становится надежным изолятором, не дающим электрическому току распространяться на корпус светильника, делая эксплуатацию прибора максимально безопасной.

Эти функции одинаковы для всех патронов осветительных приборов – от малюсеньких, стоящих в детских карманных фонариках с лампочками накаливания, до огромных по размерам, тех, в которые вкручиваются лампы мощнейших прожекторов.

Кроме того, на это электротехническое устройство могут возлагаться и дополнительные задачи:

• Сам патрон весьма часто становится основой для крепления некоторых деталей светильника (например, плафонов), а значит, выполняет, так сказать, задачу несущей конструкции.
• Далеко не всем, но иногда патронам придается еще и декоративная функция, когда им придается какой-то особый внешний вид для подчеркивания внешности оригинального светильника, становящегося украшением интерьера.

Патроны могут выполнять задачи несущей детали конструкции осветительного прибора, то есть удерживать на себе другие элементы, и даже самостоятельно становиться предметов украшения интерьера. Но это никак не отменяет перечисленных выше основных задач!
Многообразие электротехнических патронов – непередаваемо широко. Это вовсе не означает, что они не подчиняются никаким стандартам.

Нет, конечно, каждый патрон рассчитан на работу с конкретной лампой. А если еще точнее, с конкретным цоколем лампы. Вот здесь они – четко стандартизированы. А вот внешние размеры, конфигурация, оформление – здесь порой цветет «буйство вариантов», обусловленное фантазиями дизайнеров современных осветительных приборов.

Но в конечном итоге – это обычно внешняя «мишура», под которой скрываются обычные патроны, из числа тех, что штучно продаются в магазинах электротоваров.

Итак, ориентируемся на цоколь лампы – нас в таком случае всегда поймет любой грамотный продавец в салоне.

Классификация по цоколям ламп

Цоколей тоже всех не перечесть – да оно и не надо. Со многими вам никогда не доведется встретиться. А вот основные, довольно распространённые в быту (в разной степени, конечно), хорошо показаны в таблице.

• Литером «Е» обозначаются цоколи с резьбовым соединениями. Резьба в них, безусловно, особая, но каждому из нас внешне знакомая. Она кстати, имеет свое название – резьба Эдисона. Лампочки ввинчиваются в обычном порядке: вращение по часовой стрелке – вкрутить, против часовой – выкрутить.

Цифра показывает диаметр цоколя по внешнему краю витков. Чем крупнее цоколь, тем мощнее может быть лампа:

— Патрон под цоколь Е14 с народным названием «миньон» рассчитан (при напряжении 220 вольт) на максимальную нагрузку в 450 Вт, по току – до 2 ампер.

— Патрон стандарта Е27 – 4 ампера или 880 Вт нагрузки.

Как видите, предельные значения – куда выше, чем мощность выпускаемых под такие стандарты ламп.

— Патрон Е40 рассчитан на очень мощные лампы прожекторов и фонарей уличного освещения. Ток может обходить до 16 ампер, а допустимая максимальная нагрузка по мощности – до 3.5 киловатт! Правда, очень сомнительно, что домашнему мастеру придется с таким патроном иметь дело.

• Цоколи других литеров имеют иные крепления – преимущественно штыревые с большим разнообразием межосевых расстояний и геометрических конфигураций. С такими патронами приходится иметь дело нечасто – они обычно стоят или на встраиваемых в мебель или потолок (стены) точечных светильниках.

Как правило, большинство патронов под такие цоколи уже оснащены проводами в заводских условиях. То есть при перегорании речь пойдет, скорее, о полноценной замене всего узла с проводами вместе, а не подключении проводов к патрону.

Говорится это к тому, что с очень высокой долей вероятности присоединять провода домашнему мастеру придется к патронам именно серии Е. Правда, там тоже могут быть различные варианты, которые как раз и будут рассматриваться в следующем разделе публикации.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

Как подключить к патрону розетку

Если по каким-то причинам нужно запитаться от светильника и поставить розетку (например, при ремонте), это важно сделать правильно. Для этого патрон разбирается и к контактам присоединяются дополнительные провода. Фаза в патроне лампы не должна соприкасаться с нулем, поэтому место подключения для надежности лучше замотать изоляционной лентой.

Это решение можно использовать только как временное. Не стоит подключать к такой розетке оборудование, потребляющее много энергии, так как это приведет к перегреву патрона и его деформации.

Из видео узнаете как подключать патрон к проводам и розетке.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

1 of 2

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Когда следует менять патроны для лампочек

Основными причинами, по которым становится необходимой замена патрона в люстре, являются:

• потрескивание либо гудение в светильнике во включенном состоянии;
• мерцание лампы, в том числе новой после замены;
• запах гари;
• отсутствие контакта (лампочка не включается).

Наиболее часто неисправность происходит по причине производственного брака. Другими факторами могут быть высокая влажность воздуха, перепады напряжения, резкие колебания температур и т.д.

Важно! Поломки нередко происходят из-за перегрузок, если в патрон вставлена лампочка слишком высокой мощности.

Преимущества и недостатки

Достоинства данного патрона:

• простота разборки и сборки

• надежность проверенная временем

• контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

• неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Возможные проблемы и пути их решения

Патрон может нуждаться в ремонте, если лампочки часто выходят из строя, мигают, а при включении света слышится жжение или пахнет горелым. Снимите патрон, и проверьте соединения. Если контакты потемнели, то их нужно зачистить и заново подсоединить.

Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.

Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство. Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.

Часто происходит так, что в рожковой люстре перестали гореть несколько лампочек. Это может быть связано с тем, что контакты перегреваются, а проводники ослабляются, из-за этого они окисляются и обгорают. Чтобы решить проблему, разберите патрон, проведите зачистку жил и латунных пластинок. Затем соберите устройство и установите в светильник. После этого проблема будет решена.

Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.

Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.

В любом случае, чтобы провести качественные ремонт, нужно разобрать патрон и провести диагностику соединений.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Разновидности и маркировка патронов для люстры

Резьбовые электрические патроны маркируются с помощью буквы «Е». Также в маркировке указывается диаметр цоколя (миллиметров). Указание технических характеристик можно увидеть на всех корпусах изделий.

Принцип работы всех патронов одинаковый. Отличаются они только тем, что имеют различные габаритные размеры и разное конструктивное исполнение. На предприятиях производится три типа патронов, которые рассчитаны на 220 В в электрической сети, и имеют полное соответствие с государственным стандартом:

1. Е14. Применяют этот тип патронов для того, чтобы работала подсветка в СВЧ-печи, холодильнике или настольном светильники. Обычно максимальным током потребления для них является 2А (440 Вт).
2. Е27. Используется для многих светильников. Максимальный ток потребления – 4А (880 Вт).
3. Е40. Патроны этого типа используются в уличном освещении и рассчитаны на 16 А (3500 Вт).

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Этот способ соединения быстрой и удобный, не требуются никакие инструменты и дополнительные изолирующие материалы, и получите надежный контакт. Если же вам что-то непонятно, пишите мне!

Соединение проводов в керамическом патроне

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Быстрозажимной патрон

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Сердечник

Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

Винтовой зажим

Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

Прижимной контакт

Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

Резьба

Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

Корпус

Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

• Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
• Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
• Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3Подключение многожильных проводов без пайки и лужения. 4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

Пошаговая инструкция по замене

Для того, чтобы заменить патрон, потребуется следующее:

• клеммники, предназначенные для соединения проводки;
• изолента;
• отвертка;
• строительный нож с несколькими разными лезвиями;
• индикаторный мини-тестер;
• новый цоколь для замены.

Процесс замены выполняется в несколько этапов. Ниже представлена пошаговая инструкция на примере модели для цоколя е14.

Отключение света на щитке

Это требуется сделать в первую очередь. Поскольку необходимо отключение электроэнергии, заменой следует заниматься в дневное время. Если же поломка произошла вечером или ночью, можно попробовать отключить только потолочную линию. Как правило, проводка имеет такое разграничение. Если же отключается вводной автомат, помещение обесточивается полностью. В таком случае, потребуется либо перенести ремонт на утро, либо устроить подсветку фонариком. При наличии внутреннего щитка отключение выполняется нажатием одной кнопки.

Важно! Выключение питания должно осуществляться только на щитке, а не на выключателе, управляющем светильником.

Отключение проводов

Согласно требованиям электромонтажа, размыкатель цепи должен быть установлен на фазной линии, перед люстрой. Затем необходимо проверить индикатором напряжение на клеммнике светильника.

Снять люстру с потолка

Заменить конструкцию возможно и без снятия люстры, но такая работа будет сильно затруднена. Тем более, потребуется лишь выполнить разборку крепления плафона к патрону. Чаще всего это клеммные колодки либо проводная скрутка. Порядок действий следующий:

• С люстры требуется снять все хрупкие комплектующие (плафоны, стеклянные элементы декора, лампочки).
• Далее разобрать декоративный колпак и открутить стопорный винт, который закрывает проводную скрутку под потолком.
• Если светильник закреплен при помощи крюка, необходимо рассоединить проводку и развести еепо разные стороны, после чего конструкция может быть снята.
• Если под декоративным колпаком располагается планка, при помощи отвертки требуется ослабить болты.
• После снятия люстры станут доступными три жилы электропроводов. Требуется развести их по сторонам и нанести на каждую слой изоленты.

Как выкрутить лампочку, если колба взорвалась

Нередко происходят ситуации, когда в процессе эксплуатации осветительного прибора лопается колба. Причинами данной проблемы являются низкое качество источника света, резкие перепады электрического напряжения, длительное использование прибора, внешнее воздействие и прочие факторы.

Пластиковая бутылка

Если под рукой нет набора инструментов, для решения проблемы допускается задействовать подручные средства. Одним из подходящих вариантов является пластиковая бутылка. Инструкция по выкручивания источника света следующая:

• убирают все осколки, поскольку они будут мешать и могут привести к травме;
• берут пластиковую бутылку любого объема со стандартным горлышком;
• снимают крышку и нагревают горлышко до тех пор, пока материал не будет расплавляться;
• горлышко помещают в цоколь и дожидаются остывания пластмассы;
• аккуратно тянут за бутылку, чтобы достать вместе с ней цоколь.

Пассатижи

Более удобным способом является использование пассатижей, которыми можно захватить мелкие компоненты. Чтобы извлечь цоколь, его подцепляют инструментом и выкручивают наружу. Чтобы плафон не оторвался, его нужно придерживать руками. При выполнении манипуляций важно не нарушить целостность окружности патрона.

Если цоколь прочно зафиксирован на месте и не поддается вращению, можно попробовать согнуть его боковые части внутрь и затем продолжить откручивание. При извлечении цоколь может деформироваться, но это только упростит работу. Главное отследить, чтобы цоколь не повредил патрон.

В ситуации, когда не удается удобно захватить деталь за края, следует поместить пассатижи внутрь цоколя и максимально раздвинуть концы таким образом, чтобы они уперлись в боковые стенки. Затем пассатижи вращают против часовой стрелки.

Полезные советы Схемы для подключения Принципы работы устройств Главные понятия Счетчики от Энергомера Меры предосторожности Лампы накаливания Видеоинструкции для мастера Проверка мультиметром
