Как сделать станок для гибки арматуры своими руками?

Ни одна серьезная стройка сегодня не обходится без использования такого важного элемента, как арматура, в значительной мере отвечающего за несущие характеристики конструкций. Именно поэтому гибка арматуры должна выполняться квалифицированно и с соблюдением всех общепринятых требований.

Гибка арматуры на 90 градусов с помощью специального пресса. Такого оборудования у домашних мастеров нет, поэтому будем делать свой станок!

Полезные советы

Не пытайтесь гнуть арматуру голыми руками, наступив на неё. Даже для тонких штырей потребуется хотя бы тиски, установленные на верстаке, и молоток. Отказ от приспособлений и арматурного станка чреват высокой травмоопасностью – бывали случаи, когда такие «смельчаки» тяжело ранились, после чего их увозила «скорая помощь». Не гните арматуру рывковыми движениями.
Процесс должен быть плавным: сталь, какой бы она ни была пластичной, испытывает растяжение с наружной стороны угла сгиба и сжатие с внутренней. Рывки, слишком быстрое сгибание прутьев нарушают технологию холодного сгибания. Прут нагревается, получая в месте сгиба дополнительные микротрещины. От рывка материал может ослабнуть и даже сломаться.

Изгиб должен быть плавным, а не многоугольным и «морщинистым», как у отопительных и водопроводных труб, разогреваемых в месте сгиба при помощи газосварки или паяльной лампы. Не пытайтесь нагреть сгибаемый прут любым способом – в мангале, костре, на газовой горелке, прислонив к раскалённому ТЭНу электроплитки и т. д. Даже поливание кипятком не допускается – прут должен быть той же температуры, что и воздух вокруг.

Если согнуть прут вы не имеете возможности – распилите и сварите обе части концами, под прямым или иным углом. Простое связывание таких кусков в местах постоянной ударно-растягивающей нагрузки (фундамент, межэтажные перекрытия, забор) недопустимо – конструкция за несколько лет расслоится, и строение будет признано аварийным, опасным для проживания (или работы) в нём людей. Не используйте арматурогибочный станок, не рассчитанный на прутья требуемой толщины. Станок в лучшем случае погнётся – в худшем опорно-подвижная часть сломается, а вы получите травму либо упадёте при излишнем усилии, приложенном к станку.

Если станок для арматуры собирается на болтовых соединениях – удостоверьтесь, что болты, гайки, шайбы выполнены из высококачественной стали, как и сами уголки, пруты, профиль. Нередко строймагазины и гипермаркеты продают крепёж из дешёвых сплавов, в которых сталь разведена алюминием и другими присадками, ухудшающими её свойства. Часто попадаются низкокачественные болты, гайки, шайбы, шпильки. Проверяйте их тщательнее. Лучше немного переплатить, но приобрести хорошие болты из легированной стали или нержавейки, чем использовать те, что делаются из «пластилиновой» стали, легко деформирующейся при сколько-нибудь ощутимом усилии.

Избегайте крепёжных изделий из «ширпотреба» – они годятся, к примеру, для фиксации кровельного железа и пластиковых листов, однажды привинченных к балкам и покоящимся на них. Но такие болты не подходят там, где требуется постоянная ударная нагрузка.

Не используйте для изготовления арматурогиба тонкостенный профиль, применяемый для монтажа гипсокартонных перекрытий и сайдинговых панелей. Им даже не согнуть 3-миллиметровый прут – деформируется сам уголок, а не сгибаемая арматура. Даже несколько таких уголков, вложенных один в другой, сделают конструкцию весьма проблемной, гибка таким сомнительным устройством недопустима. Используйте профиль нормальной толщины – из той же стали, что и сами прутья. Идеально, если для станины устройства найдётся кусок рельса. Но это большая редкость.

Качественно изготовленный арматурогиб быстро окупит себя. Первейшее его назначение – изготовление каркаса под фундамент частного дома и пристроек, ограды в качестве забора. А если вы ещё и опытный сварщик, то станете гнуть арматуру на заказ, равно как и варить из неё двери, решётки, заборные секции, то такое устройство даст подзаработать.

О том, как сделать арматурогиб своими руками, смотрите далее.

Ручной арматурогиб своими руками. Чертёж, описание

Для того, чтобы изготовить простейший арматурогиб потребуется:

• стальное основание, в качестве которого можно использовать часть стального листа толщиной не менее 6 мм;
• стальной уголок размерами от 40×40×2 и длиной не менее 4…5 длин наибольшего горизонтального размера арматурного прутка – поворотный рычаг (чем длиннее рычаг, тем меньше усилие гиба);
• подшипниковый узел качения, в котором будет поворачиваться приводной рычаг;
• переустанавливаемые упоры – стальные уголки, закрепляемые в приводном рычаге;
• направляющие – втулки из инструментальной стали типа У8, свободно вращающиеся на своей оси. Для качественного направления заготовки по основанию их должно быть две, но для простейших работ хватит и одной. Втулку лучше закалить на HRC 50…55;
• деревянная рукоятка, насаживаемая на рычаг.

Монтаж такого арматурогиба несложен, и не требует использования сварочного оборудования. Основание надёжно закрепляется на верстаке, после чего подбирается нужный размер уголка – заготовка для поворотного рычага. В нём фрезеруются или просверливаются пазы для установки упоров, места которых соотносятся с размерами требующейся арматуры (впрочем, можно предусмотреть и сквозной паз). В нужном месте основания крепятся подшипник и направляющие втулки.

При помощи такого устройства можно выполнять горизонтальные и вертикальные гибы на произвольные углы. Для повышения точности можно снабдить ручной арматурогиб размерной шкалой.

Мощный арматурогиб своими руками

Данная самоделка позволяет работать как с рифленой и гладкой арматурой, так и с профтрубой. Поэтому можно назвать ее трубогибом или универсальным гибочником для домашней мастерской.

Как изготовить данное приспособление, поделился автор YouTube канала Kwando Technic.

Необходимые материалы:

• швеллер;
• круглая труба;
• лист металла;
• уголок;
• стальной кругляк.

Сначала изготавливаем станину. Для этого будем использовать швеллер. Определяемся с длиной станины, и отрезаем заготовку требуемой длины (80-90 см будет вполне достаточно).

Изготавливаем самодельные корпусные подшипники, и привариваем их к станине. Устанавливаем стальной вал.

Дополнительно мастер отрезает кусок квадратного прутка, и приваривает его спереди корпусных подшипников. Получился своего рода небольшой упор — на всякий случай.

Из листового металла вырезаем две узких полоски. Сгибаем их наподобие хомутов, и привариваем к станине и корпусным подшипникам.

На следующем этапе сбоку станины надо приварить полку из уголка, а рядом крепим опорный ролик. К концу вала привариваем вилку для гибки заготовок.

На противоположной стороне вала необходимо приварить две рукоятки.

В завершении останется только изготовить ограничительный упор для ограничения хода рукоятки. Для этого отрезаем кусок уголка, затем привариваем к станине. Предварительно в уголке сверлим отверстие, и привариваем гайку. В гайку вкручиваем болт.

Для крепления самоделки к столу или полу в мастерской, к нижней части станины нужно приварить «лапы» с отверстиями. Последний штрих — шлифовка и покраска.

Как сделать устройство, сгибающее арматуру и профтрубу, можно посмотреть в видеоролике на нашем сайте.

Требования к гибке арматурных стержней

Для гибки арматуры большого сечения используют мощные станки заводского производства, для стержней небольшого сечения можно применять ручные устройства, изготовленные своими руками. Такие самодельные приспособления вполне подходят для изгибания монтажных петель, крючков, лапок. Устройства-самоделки используются для изгибания прутов диаметров не более 14 мм при необходимости гибки небольших партий арматуры. Чаще всего популярны среди частных застройщиков.

Для сохранения рабочих характеристик прутов при их изгибании соблюдают следующие условия:

• Угол сгиба не должен быть меньше 90°.
• Радиус скругления в месте сгиба – не менее 10-15 диаметров.
• Применяемое оборудование должно соответствовать диаметру обрабатываемых стержней и классу прочности арматурной стали, иначе на внутренней стороне полученного угла могут образоваться складки, а на наружной – трещины. Также важными моментами являются: правильная настройка приспособления и надежная фиксация стержня.

Не рекомендуется практиковать народные методы с применением высокотемпературного воздействия, включающие следующие этапы:

• надрез болгаркой места сгиба арматурного стержня;
• подогрев места сгиба паяльной лампой или другим источником открытого огня;
• гибка на требуемый угол.

При использовании такого метода в месте изгиба снижаются механические характеристики из-за надрезов и воздействия высоких температур. При воздействии нагрузок на такой стержень он может разрушиться. Если в проекте нет разрешения на применение подобного способа гибки, использовать его не рекомендуется.

Конструкция самодельного станка

Ручной станок имеет довольно простую конструкцию, и для самостоятельного его изготовления достаточно обратиться к грамотному чертежу приспособления. Основой служит металлическая станина, к которой приваривается штырь круглого сечения или обыкновенный уголок. Другим элементом является поворотная платформа, к которой приваривается рычаг, гибочный и центральный штыри. Расстояние между штырями диктуется максимальным диаметром обрабатываемой арматуры. Чтобы на таком ручном станке можно было гнуть прутки Ø6−12 мм, ножки станины надежно фиксируются на полу.

Все элементы переносного самодельного станка фиксируются на массивной плите. Эта, также переносная, плита на месте работы может крепиться болтовыми соединениями или с помощью специальных штырей, приваренных к ее нижней части. Самодельный станок может использоваться лишь для сгибания металлических прутков, чей диаметр не больше 10 мм.

Арматурогиб для домашней мастерской

Предлагаем вашему вниманию еще один вариант настольного самодельного приспособления для гибки арматуры.

Данной идеей поделился автор YouTube канала Kwando Technic.

В качестве станины станка используется квадратная профильная труба размером 50х50 мм. Отрезаем от нее кусок длиной 80 см.

Также подготавливаем два подшипника и кусок круглой трубы подходящего диаметра, чтобы изготовить потом корпусный подшипник.

На конце профильной трубы делаем посадочное место для установки корпусного подшипника.

Далее изготавливаем сам корпусный подшипник. К нему нужно будет приварить рычаг из квадратной профтрубы.

Для того чтобы закрепить станину на рабочем столе, надо приварить к ее нижней части пластины металла с просверленными крепежными отверстиями.

С одной из сторон станины к крепежным «лапам» автор приваривает пластины металла, между которыми будет крепиться направляющая из круглой трубы.

На следующем этапе привариваем к станине кусок уголка, к которому крепится упор для заготовок (его тоже делаем из уголка, только надо прорезать пазы под болты).

Устанавливаем на свое место направляющую, предварительно надев на нее пару подвижных ползунов. Привариваем к ним торцевые упоры.

Далее приступаем к сборке арматурогибочного станка. Крепим к станине корпусный подшипник с рукояткой, и привариваем к ручке шпильку, на которую надеваются упорные подшипники.

Ознакомиться с пошаговой инструкцией, как сделать своими руками настольный станок для гибки арматуры, а также увидеть принцип работы приспособления можно в авторском видеоролике.

Homemade Metal Bending Tool | Making A Powerful Metal Bender

По сравнению с предыдущими вариантами, конструкция кажется немного замороченной. Но в целом — она вполне работоспособная.

Подготовка материалов и инструментов

Перед изготовлением гибочного станка ознакомьтесь с имеющимися чертежами или сделайте свой. В качестве исходных данных важны толщина арматурного прута и их количество. Запас прочности устройства, превышающего усилия для сгибания имеющихся арматурных прутов, выбирается большим как минимум в три раза, если дело поставлено на поток, и вы гнёте арматуру большому числу заказчиков, либо планируется грандиозная стройка.

Если чертёж выбран, то потребуются следующие инструменты и приспособления.

1. Болгарка с набором отрезных и шлифовальных дисков. Без неё распиливать массивный профиль и арматурные пруты затруднительно.
2. Электрическая дрель и подходящие свёрла из быстрорежущей стали.
3. Сварочная установка и электроды.
4. Молоток, кувалда, мощные пассатижи, зубило (напильник), кернер и несколько иных инструментов, без которых не обходится ни один слесарь.
5. Тиски для верстака. Поскольку конструкция мощная, она должна быть зафиксирована.

В качестве материалов потребуются:

• профиль уголковый (25*25 мм) длиной 60 см;
• стальной прут (диаметр на 12-25 мм);
• болты 2*5 см, гайки под них (на 20 мм по внутреннему диаметру), шайбы под них (можно гроверные).

Устройство, которое вы изготовите, весит не один килограмм. Усиленный вес и массивность всей конструкции обеспечат требуемую для сгибания арматуры прочность.

Приспособление (ручной станок) для гибки арматуры своими руками

Принцип действия всех конструкций ручных приспособлений для гибки металла (иногда их называют ручными станками) один и тот же: используется «рычаг первого рода». Если у вас имеется:

• желание (инициированное потребностью) создать гибочное приспособление для арматуры;
• слесарные навыки;
• необходимый инструмент (в том числе слесарный верстак с тисками)

— то вы обратились по адресу. С нашей подсказкой вы сможете создать приспособление (ручной станок) для гибки арматуры своими руками. Приспособление предлагаемой конструкции может изгибать стальную арматуру диаметром ≤ Ø 15 мм.

Какой потребуется инструмент

Кроме набора слесарного инструмента, который имеется у всякого мастеровитого хозяина для выполнения «работ по дому и на даче», потребуются:

• любой сварочный аппарат. Вы на нём будете выполнять сварку ММА;
• электродрель;
• отрезная машина (УШМ) и отрезной диск «по стали»;
• абразивный станок.

Описание гибочного приспособления

Гибочное приспособление состоит из двух частей:

• неподвижной. Она называется основание;
• подвижной. Она называется рычаг.

Обрабатываемый стержень размещается между оправками и деформируется под воздействием установленного на рычаге штифта. Величина усилия определяется длиной ручки рычага (обычно длина около 500 мм) и физическими возможностями слесаря. При необходимости, следует предусмотреть возможность удлинения ручки (например, пустотелой трубой).

Технология изготовления приспособления для гибки арматуры

Необходимо подготовить оправки 3 штуки Ø 20 мм и штифт Ø 25 мм длиной по 50 мм каждый (смотри чертежи). На штифт должен свободно одеваться рычаг. Достигается это обработкой размера Ø 25 мм на штифте при помощи абразивного станка.

Основание

Для основания вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

• Ø 20 мм для оправки;
• Ø 25 мм для штифта.

Основа гибочного приспособления.

Если вы являетесь счастливым обладателем прочного и крепкого верстака, то можете просверлить в основании 4 отверстия Ø 8…10 мм (на чертеже обозначено Ø 8 мм) для крепления приспособления к нему. Если прочность верстака вызывает сомнение, то следует основание приварить к уголку 100 х 100 (мм) длиной 1000 мм и уже в уголке сверлить для крепления указанные выше отверстия. В просверленные отверстия Ø 20 мм и Ø 25 мм вставляем оправку и штифт (как показано на чертеже) и привариваем.

Рычаг

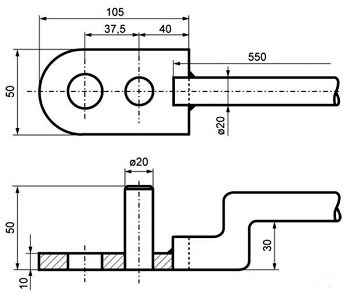

Для рычага вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

• Ø 20 мм для оправки;
• Ø 25 мм для штифта.

Рычаг гибочного приспособления.

Привариваем к рычагу оправку и ручку Ø 20 мм и длиной 550 мм. Для предотвращения производственного травматизма, на конец ручки можно надеть какую-нибудь защиту (например, пластиковую пробку от шампанского).

Заключение

После проведения всех работ, следует места сварки очистить карщеткой от сварочного шлака. Все острые кромки следует «завалить» при помощи мелкого напильника. Приспособление будет эксплуатироваться на улице, а поэтому следует предусмотреть антикоррозионное покрытие – в данном случае достаточно пентафталевой краски типа «ПФ» (только не забудьте подготовить поверхность – очистить соответствующим растворителем). В месте соединения рычага со штифтом поверхности следует смазать любой консистентной смазкой (солидол, автол, жировая смазка и т. п.). За состоянием этого узла следует следить постоянно и смазывать его (это значительно облегчит вашу работу и продлит «жизнь» приспособлению).

Правила эксплуатации

Принцип действия этого приспособления предельно прост – его легко понять, если посмотреть на фотографию. Следует соблюдать простые правила техники безопасности:

Видео

На видео показано, как это работает, станок немного другой, но суть ясна.

Выполнение этих несложных требований сбережёт ваше здоровье.

;

Адрес: 117997, Москва, ул. Обручева, дом № 21;

Телефоны: +7-(495)-647-92-71, +7-(495)- 647-69-81;

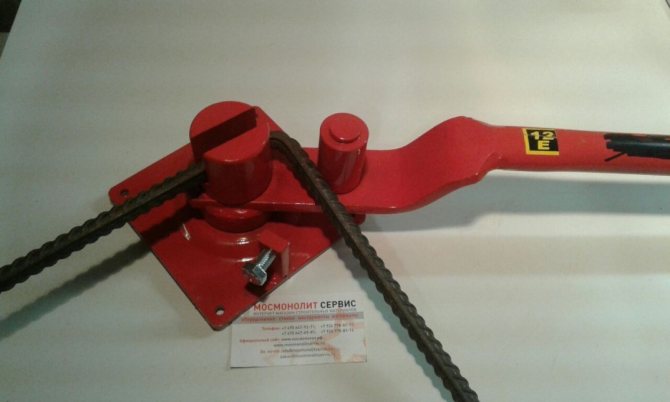

Компания продаёт ручной станок для гибки арматуры диаметром до 16 мм. Стоимость: 3999,00 рублей.

Гибочный станок (арматурогиб) своими руками

Если для работы требуется настольный самодельный станок для гибки арматуры, предлагаем взять на вооружение идею автора YouTube канала Fawa Bros.

Это приспособление можно использовать для сгибания рифленой и гладкой арматуры, а также для квадратного прутка.

Шаг первый — изготовление основания конструкции.

В качестве основания будем использовать швеллер. Отрезаем заготовку длиной 35 см.

Сверху швеллера устанавливаем корпусные подшипники, маркером отмечаем места сверления отверстий.

После этого сверлим отверстия, и крепим подшипники с помощью болтов и гаек.

Шаг второй — изготовление самодельного гибочного механизма.

На токарном станке нужно выточить вал с металлическими болванками на концах. Если токарного станка нет, можно сделать иначе.

Отрезаем от стального кругляка две болванки одинаковой длины.

В торцах заготовок сверлим глухие отверстия. Вставляем в отверстия отрезки круглого прутка подходящего диаметра, и обвариваем. Затем в самих болванках нужно вырезать пазы для арматуры и квадратного прутка.

Две части вала вставляем в отверстия в корпусных подшипниках, установленных на станине, после чего свариваем их между собой.

К центральной части вала привариваем длинную ручку-рычаг из круглого прутка. К ней нужно приварить ограничитель хода.

Шаг третий — изготавливаем ось с опорными роликами

.

На противоположной стороне от корпусных подшипников привариваем к станине ось из круглого прутка. Надеваем на нее два опорных ролика, изготовленных из толстостенной круглой трубы.

Чтобы в процессе загибания арматурного стержня ролики не соскакивали с оси, по краям прутка надо приварить шайбы.

Автор решил эту проблему по-другому. Сначала он приварил к основанию кусочки полосы металла с отверстиями (для крепления к рабочему столу), затем — по краям оси приварил кусочки квадратного прутка, которые упираются в крепления.

Шаг четвертый — установка самодельного упора для рукоятки.

В основании необходимо просверлить отверстие, и приварить снизу гайку. Потом вкручиваем в гайку болт, который и будет выполнять роль упора, чтобы регулировать угол сгиба. Зачищаем и красим самоделку.

Сделанную конструкцию можно закрепить как на столе, так и на полу в мастерской, если предварительно просверлить в нем отверстия и установить крепежные шпильки.

Инструкцию, как собрать компактный станок для гибки арматуры своими руками, можно посмотреть на видео ниже.

DIY tool | Make A Powerful Metal Bender for Construction Steels

Конструкция получилась довольно удобной в повседневной эксплуатации, и самое главное — надежной. Единственная сложность может возникнуть при изготовлении вала.

Арматурогибочные станки

По типу силы, с помощью которой создается изгибающее усилие, станки классифицируются на:

• ручные,
• гидравлические,
• пневматические,
• электромеханические,
• электромагнитные.

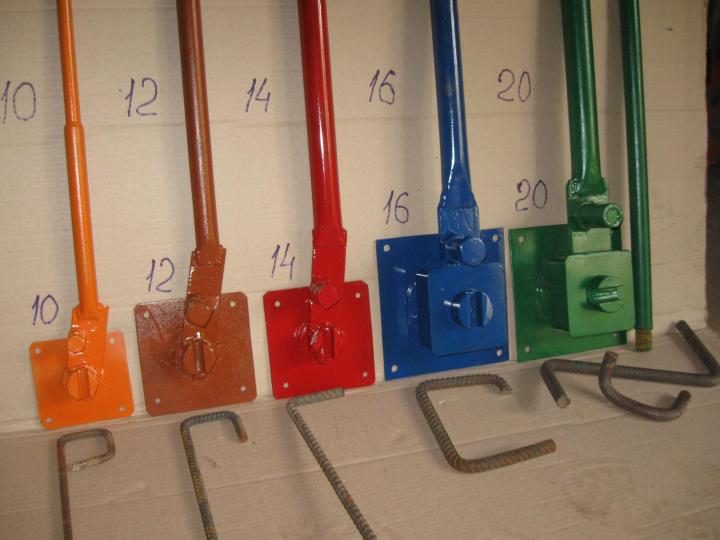

С помощью ручных станков можно изготавливать изделия из арматуры диаметром до 14 мм. Если же требуется вручную согнуть арматуру диаметром более 14 мм. то следует использовать правИльную плиту и комплект специальных ключей. Ручное изготовление криволинейных арматурных стержней целесообразно лишь при небольших объемах работ. Повышение производительности такого ручного труда достигается использованием станков для одновременной обработки нескольких арматурных стержней.

Остальные типы станков отличаются высокой производительностью, точностью изготовляемой конфигурации и возможностью гнутья арматуры любых диаметров. При этом они, как правило, имеют различные функции, повышающие производительность работ, небольшие габариты и возможность функционирования в автоматизированном режиме.

Гибка арматуры на специальном оборудовании позволяет избежать скручивания изделия вокруг центральной оси. Кроме того, согнутые таким образом изделия характеризуются высокой точностью геометрической формы. Этим достигается снижение временных и трудовых затрат на выполнение операций по установке арматурных деталей в требуемое проектное положение, что создает положительный экономический эффект на любой строительной площадке.

Больше информации

При создании структурного каркаса бетонных работ очень часто необходимы гибка и резка арматуры (стальных стержней для упрочнения бетона). Это легкий в работе материал, который часто используется в ландшафтном дизайне, искусстве и других проектах, где требуется легко гнущийся металл. Обычная арматура различается по условному диаметру, который изменяется с шагом 1/8 дюйма (то есть арматура «номер 4» имеет условный диаметр 1/2 дюйма (15 мм)). Арматуру вплоть до номера 4, как правило, можно гнуть и резать вручную. Арматура большего диаметра обычно не используется кроме как для получения технических или промышленных бетонных работ и обычно требует специального оборудования вроде гидравлических ножниц и гибочных станков.

В этой статье мы примем, что используется 1/2 дюймовая арматура (номер 4), являющаяся распространенной и используемая в ландшафтном дизайне и бетонных работах жилых зон.

• Крутые изгибы почти всегда требуют использования тисков, шаблона или специального инструмента.
• Можно нагреть арматуру горелкой для точного контроля процесса гибки. Однако это вряд ли понадобится при работе с арматурой, имеющий условный диаметр 1/2 дюйма (15 мм).

Станок для гнутья арматуры – классификация и конструкция

Станок для изгиба арматуры – это оборудование, позволяющее придать арматурному металлопрокату необходимую конфигурацию.

Самодельный станок для изгиба арматуры

Устройства делятся на типы в зависимости от следующих критериев:

• конструктивных особенностей;
• типа привода;
• диаметра сгибаемого стержня.

Станок для загибания арматуры бывает следующих типов:

• механическое устройство с ручным приложением усилий;
• механизированное оборудование с питанием от электрической сети.

Оборудование с ручным приводом отличается рядом преимуществ:

• простым принципом работы, напоминающим функционирование трубогиба;
• уменьшенной массой изгибающего механизма, составляющей от 12 до 20 кг;
• мобильностью, позволяющей, при необходимости, быстро переносить оборудование;
• малым объемом затрат, позволяющим изготовить станок для гнутья арматуры своими руками.

Станок для гибки арматуры ручной Stalex DR-16

Механизированное оборудование с электрическим приводом применяется на промышленных предприятиях при серийном изготовлении гнутых элементов. Промышленный арматурогиб отличается следующими моментами:

• увеличенной производительностью, позволяющей за одну минуту загнуть 5-6 арматурных элементов;
• возможностью изгибать промышленный арматурный металлопрокат с увеличенным диаметром;
• повышенной до 5 кВт мощностью электроприводной станции, позволяющей прилагать значительные усилия;
• возможностью работы в автоматическом режиме с дистанционным управлением, а также на ручном управлении;
• стационарной конструкцией, предусматривающей эксплуатацию оборудования на месте установки без перемещения;
• увеличенной до 0,5 т массой, затрудняющей транспортировку без применения грузоподъемных приспособлений;
• достаточно высокой стоимостью, позволяющей приобрести устройство только с целью промышленного применения.

В условиях промышленных предприятий часто совмещают процесс рубки с деформацией арматурного металлопроката. Для этого используют специальное оборудование. В конструкции таких агрегатов применяется:

• мощный гидравлический привод;
• электромеханические системы;
• электромагнитные механизмы.

Станок для гибки арматуры с концевиком ТСС GW 40A

В зависимости от диаметра металла, который необходимо деформировать, гибочные устройства делятся на следующие группы:

• облегченные, осуществляющие изгиб прутьев диаметром до 2 см;
• средние, изгибающие металлические стержни сечением до 4 см;
• тяжелые, предназначены для загибания заготовок диаметром до 9 см.

Улучшенное качество изгиба обеспечивают гидравлические устройства. При деформации металла не происходит растрескивание, а также образование складок, являющихся источником внутренних напряжений.

Станки и приспособления для гнутья арматуры

В процессе развития строительных технологий и методов обработки металлов был создан не один станок для гибки арматуры. Все подобное оборудование работает по одному принципу, различие моделей состоит лишь в определенных конструктивных особенностях и максимальном диаметре сгибаемого прутка.

Любой гибочный станок, в том числе и самодельный станок для гибки арматуры, работает по следующему принципу: пруток фиксируется между двумя роликами (центральным и упорным), а при помощи третьего ролика (гибочного) арматура подвергается гибке под требуемым углом. Что удобно, станок для выполнения гнутья металлической арматуры может выполнять изгиб прутка как в левую, так и в правую сторону. Требуемый радиус изгиба обеспечивает упорный вал, благодаря которому арматура не деформируется по всей длине.

Один из вариантов самодельного станка, состоящего из двух частей — подвижной (рычаг) и неподвижной (основание)

Чертеж подвижной части Чертеж неподвижной части

Пример того, как можно использовать обычные гвозди для того, чтобы быстро отмерять расстояние между сгибами прутков.

Станки, предназначенные для гибки арматуры, в том числе и изготовленные своими руками, могут быть двух типов:

• ручные;
• с механическим приводом.

Основным рабочим органом станков с механическим приводом является вращающийся диск, на котором закреплены изгибающий и центральный пальцы. Между этими пальцами имеется зазор, в который и помещают пруток, подвергаемый гибке. Уложенная в этот зазор арматура упирается одним концом в ролик, жестко закрепленный на корпусе устройства. При вращении диска изгибающий палец воздействует на арматуру и изгибает ее вокруг центрального вала.

Ручной станок для гибки AFACAN 16PT (цена примерно 5500 рублей). Одна из моделей именно этого турецкого производителя упоминалась на видео в начале данной статьи

Конкретный станок для гибки арматуры в зависимости от своего назначения может принадлежать к одной из следующих групп:

• легкой (для гибки прутков диаметром от 3 до 20 мм);
• тяжелой (диаметр обрабатываемых прутков – от 20 до 40 мм);
• сверхтяжелой (для арматуры диаметром от 40 до 90 мм).

Оборудование с механическим приводом может использоваться для одновременного сгибания нескольких прутков арматуры. Современная промышленность выпускает станки, которые могут применяться для гибки прутков, диаметр которых находится в пределах от 3 до 90 мм. Для тех случаев, когда необходимо изгибать арматуру под разными углами, лучше всего использовать оборудование с гидравлическим приводом. Такой универсальный станок для гибки арматуры позволяет получать поверхность сгиба без трещин и складок, которые могут привести к образованию внутренних напряжений. Это оборудование также дает возможность доводить угол сгиба до 180 градусов.

На современном рынке можно оптимально подобрать станок для выполнения гибки арматуры различного типа, в том числе и переносного, которое отличается простотой в использовании и доступной стоимостью. Гнутье арматуры можно выполнять как при помощи специального оборудования, так и при помощи трубогиба, который устанавливается на обычных верстаках.

Такие приспособления для гибки можно изготовить и своими руками. При этом они используются для прутков с диаметром не более 14 мм и не предназначены для тех случаев, когда необходима высокая производительность. Чаще всего такие приспособления применяются при выполнении частного строительства.

Еще одна вариация станка для гибки: швеллер в качестве основания, два уголка, ось вращения и рукоятка

Выбирая оборудование для быстрой гибки арматуры, следует учитывать два основных фактора: максимальный диаметр прутка, который необходимо согнуть, и объем предстоящих работ. При гибке прутка его части подвергаются различным нагрузкам: наружная поверхность – растяжению, а внутренняя – сжатию.

Если неправильно подобрать оборудование, то на обрабатываемом прутке могут образоваться складки и трещины (или он разрушится под воздействием значительных нагрузок). Чтобы этого не произошло, необходимо правильно выбирать и настраивать оборудование для гибки, а также обеспечивать надежную фиксацию обрабатываемой арматуры.

Как согнуть арматуру без специального устройства

Здесь стоит знать , что пытаясь сгибать, особенно легированную арматуру, своими руками нужно осознанно рассчитывать свои действия, в противном случае — это может привести к получению серьезных травм. Легированный металлопрокат при попытке его деформировать будет всячески пытаться отпружинить и способен при этом нанести непоправимый вред вашему здоровью. Так что будьте осторожны и внимательны.

Выделим три наиболее простых способа, как согнуть арматуру с величиной диаметра до 8 мм самостоятельно без применения специальных устройств, а именно:

С помощью двух отрезков металлической трубы. Так, нам понадобятся трубки диаметром 15 мм с длиной 0,5 и 1 метр, которые одеваем на арматуру. На полуметровый кусок трубы становимся ногами, а метровый, соответственно, начинаем поднимать до необходимого нам угла загиба.

• Если к полутораметровой металлической трубе 32 диаметра или 50 мм стальному уголку приварить при помощи электросварки пятисантиметровый кусок трубы 25-32 мм в диаметре, то получится универсальный гибочный рычаг. Останется только либо встать на арматуру, либо упереть ее обо что-нибудь прочное.
• Не очень длинные кусочки арматуры можно согнуть с помощью больших тисков и кувалды. Только при этом способе не стоит торопиться и надо бить с небольшим усилием, растягивая процесс, в противном случае можно просто сломать арматурный пруток.

Основным недостатком применения таких способов для сгибания арматуры является то, что радиус поворота получается достаточно большой и нередко угол получается несколько кривой и не лежит своими сторонами строго в одной плоскости.

Как сделать приспособление для гибки арматуры

Вариант арматурогиба из подручных средств

Перед тем, как приступить к изготовлению, необходимо выполнить детальные чертежи узлов будущего приспособления. Для этого рекомендуется ознакомиться в интернете с готовыми образцами, выполненными по стандартной схеме или выбрать какую-нибудь другую методику, чем гнуть арматуру.

Простой арматурогиб своими руками проще всего выполнить, основываясь на общем принципе действия такого рода устройств, а именно состоящего из трех основных частей:

• массивного основания,
• поворотного механизма в виде большого рычага,
• прочного упора.

Чтобы изготовить такое приспособление, вполне подойдут подручные материалы и инструменты, имеющиеся в любом нормальном гараже. Итак, приготовим необходимые для этого инструменты, тут нам понадобятся:

• углошлифовальная машина с отрезными кругами и шлифовальным диском,
• электрическая дрель с набором сверл по металлу,
• электросварочный аппарат с электродами,
• стандартный набор ручных слесарных инструментов.

Хоть важным этапом и является подготовка комплектующих деталей и узлов, здесь попытаемся приспособить различные подручные материалы. В крайнем случае, недостающее можно одолжить либо у соседа, либо докупить на строительном рынке.

Последовательность действий

1. Делаем основание. Для этого берем листовой металл толщиной в 3-5 мм размерами 100 на 200 мм, либо можно взять кусок швеллера 10-15 размера длиной 200-300 мм. По углам основания просверливаем отверстия для возможности крепления к верстаку или другому массивному предмету. По центру конструкции с помощью электросварки прочно приваривается осевой упор. Это стальной вал высотой в 50 мм и диаметром в 14 мм. Для этой детали можно взять любой подходящий по размерам болт М14, у которого необходимо сточить на наждаке головку, оставив толщину в 3 мм — это даст возможность создать прочное сварное соединение с основанием.
2. Изготавливаем поворотный механизм. Для этого подойдет стальная полоса толщиной в 5 мм, шириной в 50 мм и длиной как минимум в один метр. За неимением полосы необходимой длины можно взять меньшую, но наварить длину рычага за счет стальной трубы 32-50 мм в диаметре. К одному краю полосы привариваем электросваркой отрезок металлической трубы длиной в 50 мм и 15 мм в диаметре, который будет одеваться как валик на осевой упор. Отступаем 50 мм от валика по продольной оси и привариваем поворотный упор, для которого подойдет стальной болт М10 также со сточенной заранее головкой. На поворотный упор также можно изготовить и надеть кольцо, которое будет служить вальцом, что позволит улучшить работу приспособления. Как вариант, можно изготовить рычаг из 50 мм стального уголка, для этого необходимо у места крепления за осевой упор срезать 50 мм вертикально полки, оставшаяся часть полки будет служить поворотным упором.
3. Привариваем к основанию электросваркой неподвижный упор, для которого подойдет отрез 50 мм уголка в 50-100 мм длиной. Место его крепления должно находиться в 100-200 мм от осевого упора со смещением от центральной оси основания не более 20 мм, что как бы определяется толщиной арматуры.
4. Производим сборку готовой конструкции. Прочно прикрепляем основания нашего готового приспособления к слесарному верстаку или другому подобному массивному предмету окружающей обстановки. Одеваем на осевой упор валик поворотного механизма с рычагом.
5. Производим обкатку готового станка для гибки арматуры и проверяем его работу на холостом ходу, используя для этого мягкий металл. Если все работает, то приступаем к изготовлению нужных нам деталей из арматуры.

Если станок для гибки арматуры имеет свой стационарный каркас, то стоит посоветовать выполнить пару дополнительных его улучшений, а именно:

• нанести линейную разметку в обе стороны от осевого упора, что позволит отмерять длину сгибаемой части прутка без применения рулетки;
• нанести вокруг осевого упора радиальную разметку основных углов в 30, 45 и 60 градусов, что также намного сделает удобней работу на таком станке.

Пошаговая инструкция по созданию арматурогиба своими руками

Для конструирования гибочного необходимо пройти ряд этапов.

1. Подбор чертежа.
2. Подготовительные работы.
3. Сборка.

Каждый из них требует чёткого осознания тех целей, для которых требуется применение данного оборудования, а также грамотное распределение выделенных финансов.

Подбор чертежа

Изобретать заново арматурогиб не стоит, так как в открытом доступе в интернете можно найти множество различных чертежей, позволяющих создавать эффективные конструкции, проверенные временем. Это упростит поиск необходимых материалов, расчёт сметы затрат, подбор инструментов, а также позволит оценить количество времени на изготовление.

При этом стоит понимать, что создавать инструмент нужно только для конкретных целей, а не делать его универсальным и в итоге никогда не воспользоваться этим функционалом. Если впоследствии появится необходимость расширения функций, то лучше ею воспользоваться потом, заложив для этого достаточный запас прочности.

Подготовительные работы

На этапе подготовки необходимо определиться со следующими моментами:

1. Определиться, для каких целей будет применяться арматурогиб.
2. Подобрать чертёж нужной конструкции. При необходимости внести изменения.
3. Закупить материалы.
4. Подобрать инструменты для сборки.

Если бюджет ограничен, то в таком случае можно на начальных этапах создать рычажную конструкцию станка, а впоследствии дооборудовать гидравлическим приводом. Важно создать такую основу станка, у которой запас прочности будет превышать аналогичный параметр у арматуры в 3-5 раз. Такие данные можно узнать из таблиц в справочниках, поэтому с этим пунктом проблем возникнуть не должно.

Подбор инструментов

Для создания арматурогиба необходимо иметь следующие инструменты:

• угловую шлифмашинку (строители её называют «болгарка») с набором отрезных и шлифовальных дисков по металлу;
• электродрель с набором свёрл по металлу;
• сварочный полуавтомат с набором подходящих электродов;
• молоток, пассатижи, напильник, керн;
• тиски.

Использование электрических и ручных инструментов требуется для обеспечения высокой производительности обработки, а также точной подгонки деталей.

Необходимые материалы

Для создания гибочных станков потребуется:

1. Стальной уголок с шириной сторон 75 мм, длиной 800 мм, толщиной металла от 5 мм.
2. Стальной пруток диаметром от 12 до 25 мм.
3. Болты диаметром 20 мм и длиной 50 мм, а также шайбы для них.
4. Дополнительные устройства, например, гидравлический привод, если его установка предусмотрена конструкцией.

Важно создать массивную конструкцию, которая обеспечит устойчивость станка при изгибании и приложении усилия.

2 варианта изготовления станка для гибки арматуры

Наиболее популярными считаются следующие конструкции самодельных арматурогибов:

1. Из уголка.
2. Из подшипника.

Станок из уголка

Порядок действий, по изготовлению приспособления для гибки арматуры из уголка:

1. Уголки нарезают по размерам, как указано в чертеже.
2. Разрезают стальной П-образный профиль, чтобы его длина составила 1 м. Он будет выполнять роль станины.
3. К станине посередине приваривают штырь из толстой арматуры.
4. Отрезаем кусок трубы, диаметр которой позволяет её надеть на приваренный штырь.
5. Перпендикулярно вваренному штырю приваривают уголок. Затем в нём просверливают отверстие под внутренний диаметр трубы.
6. Уголок с трубой надевают на штырь. Затем отмечают место для приваривания отрезка уголка, снимают подвижную часть и приваривают вторую часть уголка.
7. К концу подвижной конструкции приваривают кусок арматуры. Он будет выполнять роль рычага. На его противоположный от крепления конец нужно закрепить удобную рукоятку.
8. К станине приваривают арматурные ножки.

Ось арматурогиба рекомендуется смазать, чтобы продлить срок её эксплуатации за счёт снижения трения деталей при работе.

Существует более простая конструкция арматурогиба из уголка. Необходимо 2 уголка по 80 см, с толщиной металла минимум 5 мм. Понадобятся шпильки, 3 отрезка по 10-15 см, и один 20 см.

Порядок действий следующий:

1. К одному из уголков привариваем две шпильки, с помощью них мы будем крепить уголок к столу.
2. Ко второму уголку привариваем на краю кусок трубки. Это будет наша подвижная часть.
3. К другому концу уголка привариваем шпильку. На нее одеваем кусок трубы и навинчиваем две гайки. Это будет наша рукоятка.

Простейший, самодельный станок для гнутья арматуры из уголка.

Простота конструкции и мобильность, позволяет перевозить его с одного строительного объекта на другой и крепить к любому столу, станок станет отличным помощником при армировании ленточного фундамента, перекрытия и других железобетонных конструкций. Данный арматурогиб позволяет гнуть арматуру диаметром до 14 мм.

Приспособление для гнутья арматуры с подшипником

Производство станка из подшипника для гибки арматуры реализуется так:

1. От квадратной трубы 40х40 мм необходимо отрезать кусок длиной 300-350 мм. В нём просверлить отверстия диаметром 12 мм под установку болтов для крепления.
2. С одной стороны нужно вставить гайки и приварить к профилю, а затем сделать пропил под установку втулки для подшипников и приварить её. Важно, чтобы втулка была правильной формы без дефектов и вмятин.
3. В куске профиля 40х40 мм нужно сделать пропилы для крепления втулки на амортизационный шток. К ней нужно приварить рычаг, сделанный из трубы диаметром полдюйма.
4. От уголка 32х23 мм нужно отрезать кусок длиной 250 мм, после чего приварить к профилю с небольшим припуском 15 мм для надёжности конструкции. Затем нужно вставить подпор, изготовленный из стальной полоски.
5. Для создания подвижного ограничителя используют стальную пластину и шпильку.
6. Рычаг приваривают к основанию конструкции. После этого вставляют подшипники на свои места, и собирают станок.

Перед эксплуатацией нужно проверить работоспособность конструкции на стальных прутках диаметром до 10 мм. Только после этого можно прилагать максимальные нагрузки.
