Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Схема подключения компрессора холодильника требуется при возникновении неисправностей оборудования этого типа. Любому современному человеку будет сложно обойтись без такого агрегата, как холодильник, и потому чинить технику надо будет оперативно. Тем не менее, перед тем как приступить к ремонту, необходимо изучить общее электрооборудование холодильника. Сегодня мы поговорим об этом подробнее.

Электрооборудование холодильника

Агрегат состоит из множества элементов, взаимосвязь которых способствует охлаждению камер, находящихся во внутренней части. Подробнее о ключевых узлах мы расскажем в таблице ниже.

Таблица 1. Компоненты, которые включает электрическая схема холодильника

1. Реле терморегуляции. Устройства способствуют поддержке оптимальной температуры в камерах агрегата.
2. Пусковое реле. Способствует запуску электрического двигателя.
3. Реле защиты. Препятствует поломке элементов компрессора в результате высокой нагрузки на электросеть.
4. Устройства для автоматического удаления ледяного налета.

Скажите честно – вы лично знаете, сколько потребляет холодильник электроэнергии в час, в день, в месяц? Скорее всего, нет. В специальной статье подробно разберёмся в этом вопросе. Заодно и посмотрим — может и здесь есть какие-то пути экономии?

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Описание главных элементов холодильника

Каждый элемент оборудование участвует в общем тепловом обмене. Именно благодаря правильному функционированию устройств, поддерживается постоянная и минусовая температура в камерах агрегата. Для того, чтобы понять, как это происходит, необходимо подробнее рассмотреть работу каждого элемента.

Двигатель-компрессор: функциональное назначение

Это основной узел устройства, который обеспечивает слаженную циркуляцию холодильного агента в системе теплового обмена. В агрегате устанавливают до двух компрессоров, в зависимости от назначения.

Главная функция мотора – осуществлять движение компрессора. Это значит, что он отвечает за процесс преобразования электрической энергии в движение компрессора. Усовершенствованные модели устройств комплектуются поршневыми компрессорами, внутри которых находится двигатель. Таким образом, исключается вероятность потери фреона, поэтому агрегаты менее подвержены поломкам.

Чтобы сократить вибрацию при работе компрессора, используется внутренняя или внешняя подвеска. Первый вариант пользуется популярностью, потому что лучшим образом устраняет вибрацию.

Для чего требуется конденсатор?

Это элемент теплового обмена. Таким образом, необходим отвод тепла от фреона, который испаряется и нагревается. В стандартных устройствах конденсатор располагается на задней стенке, он представляет собой вид зигзагообразного устройства.

Если речь идет о промышленном холодильном оборудовании, то вместо конденсатора здесь устанавливают радиатор. Он устанавливается вместе с системой вентиляции для быстрой отдачи тепла. Главное, чтобы конденсатор всегда оставался холодным, тогда холодильник будет работать без перебоев.

Особенности работы испарителя

Это тоже компонент, участвующий в тепловом обмене. Только он необходим с целью охлаждения фреона. Получается, что в системе происходит закипание холодильного агента, благодаря которому наблюдается поглощение тепла.

Капиллярный трубопровод

Этот компонент находится между конденсатом и испарителем. В среднем, длина этого трубопровода составляет 150-300 сантиметров. Это устройство способствует созданию нормального давления холодильного агента.

Фильтр-осушитель для чистки холодильного агента

Устанавливается этот компонент возле входа в капиллярный трубопровод. Он имеет следующее функциональное назначение:

• предотвращает загрязнение трубопровода;
• препятствует замораживанию места на выходе из трубки;
• вбирает лишнюю жидкость из холодильного агента.

Докипатель: защита компрессора

Это углубление, которое находится между компрессором и испарительным элементом. Емкость требуется для того, чтобы холодильный агент закипал и не попадал к компрессору в первозданном виде. Иначе оборудование быстро выйдет из строя. Как правило, такое устройство фиксируют в камере агрегата.

Как происходит процесс охлаждения?

Мы рассмотрели компоненты, которые установлены в холодильнике. Далее необходимо ознакомиться с особенностями взаимодействия этих компонентов, благодаря чему происходит охлаждение.

Стандартный холодильник без дополнительных функций, работает следующим образом:

1. С помощью двигателя-компрессора холодильный агент в виде газа образуется из испарителя. Далее происходит процесс сжатия газа компрессором, а затем через фильтр он движется к конденсатору.
2. После сжатия, жидкий холодильный агент становится горячим. Только в конденсаторе наблюдается его остывание, из-за чего он становится жидким.
3. Жидкий фреон находится под давлением компрессора. Из конденсатора по трубопроводу вещество движется к испарителю. Там холодильный агент снова преобразуется в газ, но чтобы это произошло, требуется источник тепла. Фреон поглощает это тепло на стенках холодильного оборудования. Из-за такого процесса внутри прибора наблюдается минусовая температура, а холодильный агент переходит в газ.
4. Это движение фреона будет продолжаться до тех пор, пока не будет получена определенная температура. Только потом регулятор температуры отключит электрическую цепочку, из-за чего компрессор перестанет функционировать.
5. Из-за отсутствия холода, внутри устройства будет увеличиваться температура. После чего произойдет замыкание тепловым регулятором контактов, а реле включит мотор.

Получается, что процесс работы холодильника основан на преобразовании холодильного агента из жидкого состояния в газ и обратно. Этот процесс происходит в автоматическом режиме.

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

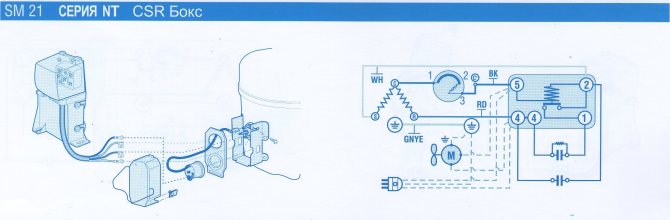

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

• “S” – пусковая обмотка;
• “R” – рабочая обмотка;
• “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Неисправность компрессора: признаки

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

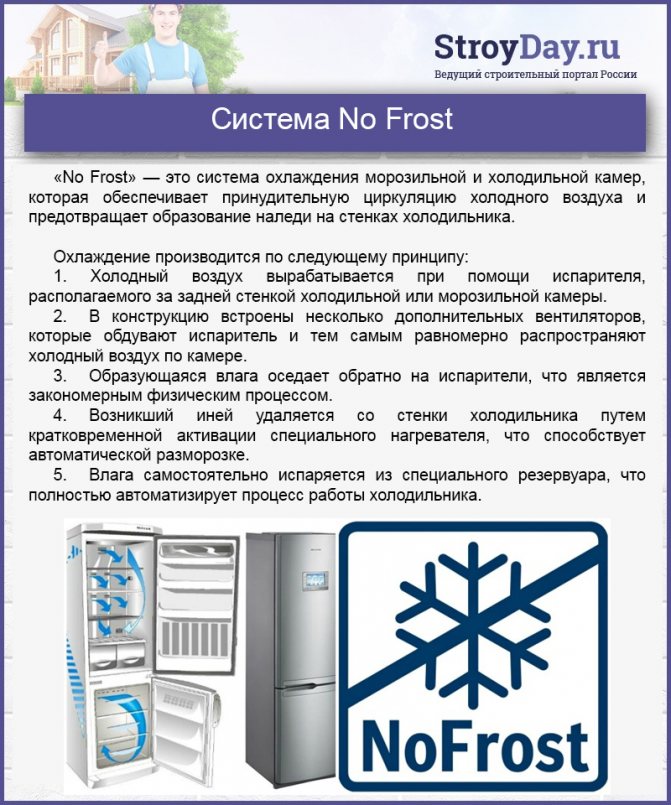

• на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
• при работе компрессора слышится громкий звук, но холодильник не морозит;
• при включении холодильника наблюдается сильная вибрация;
• компрессор не отключается;
• холодильник перемораживает продукты.

Таблица 2. Признаки поломки компрессора

Видео – Неисправности компрессора

Запуск однофазного асинхронного электродвигателя

По своей сути моторы компрессоров, установленных в современные холодильники, представляют собой однофазные асинхронные электродвигатели с пусковой обмоткой. Их основными компонентами являются вращающийся ротор и стационарный статор.

Ротор представляет собой полый цилиндр, выполненный из токопроводящего материала или содержащий короткозамкнутую проводку.

Статор включает две обмотки: рабочую (основную) и пусковую (стартовую). Они взаиморасположены под углом 90 градусов, либо имеют противоположное направление намотки – так называемый «бифиляр». Переменный ток, проходя по основной обмотке, создает магнитное поле с изменяющимся вектором.

Если ротор не статичен, то по закону электромагнитной индукции двигатель будет развивать или тормозить вращающий момент, так как скольжение относительно прямо- и обратнонаправленного магнитного потока отличается. Поэтому для поддержания движения достаточно переменного тока, проходящего по рабочей обмотке.

Если ротор неподвижен, то при одинаковом скольжении относительно магнитных потоков результирующий электромагнитный момент будет равен нулю. В этом случае необходимо создать пусковой момент. Для этого и нужна стартовая обмотка.

Токи в обмотках должны быть сдвинуты по фазе, поэтому в двигатель внедряют фазосмещающий элемент – регистр, дроссель или конденсатор. После достижения ротором необходимого вращения, подача электричества на стартовую обмотку прекращается.

Таким образом, для старта однофазного асинхронного электродвигателя необходимо прохождение тока по двум обмоткам, а для поддержания вращения ротора – только по рабочей. Для регулирования этого процесса в цепи перед компрессором холодильника и устанавливают пусковое реле.

Как проверить компрессор на работоспособность?

Для того, чтобы определить, функционирует устройство или нет, необходимо подготовить инструмент – мультиметр. Перед тем как закрепить клеммы прибора, необходимо убедиться, что корпусная часть устройства находится не под напряжением, иначе мастер рискует получить поражение электротоком.

Если все в норме, то потребуется прикладывать клеммы прибора к контактам по очереди. Устройство считается рабочим, если на экране высвечивается «∞». Если высвечивается непонятный набор цифр, то имеются неисправности обмотки.

Для того, чтобы продолжить тестирование оборудования, необходимо демонтировать компрессор. Чтобы вы могли понять, как это сделать, рассмотрим процесс подробнее.

Демонтаж компрессора: пошаговая инструкция

Шаг первый: для начала требуется отсоединить проводники от контактов.

Шаг второй: теперь необходимо открутить крепежные элементы.

Шаг третий: далее предстоит определить степень сопротивления контактов. Следует приложить клеммы прибора к контактам на выходе. Если все в норме, то должно получиться значение 30-35 Ом (это зависит от типа устройства). В случае получения значения, которое не соответствует норме, следует заменить компонент.

Если значение не отклоняется о нормы, то следует провести тестирование манометром:

1. Подключить к нагнетателю шланг с отводком.
2. Включить двигатель.
3. Проверить давление.

Если давление остается в норме, а устройство не функционирует, то скорее всего, проблема заключается в неисправности пускового реле.

Замена компрессора: пошаговая инструкция

Замена компрессора – это сложный процесс, который требует от мастера определенных навыков. Тем не менее, если вы решились сделать это самостоятельно, то необходимо следовать этапам инструкции.

Шаг первый: необходимо подготовить приспособления, которые понадобятся для работы. Сюда относится следующее:

• кислородно-пропановая горелка;
• пассатижи;
• накопитель для фреона;
• вентиля;
• портативные устройства для заправки;
• прибор для резки труб;
• зажимы;
• цилиндрическое приспособление для качественного соединения устройства с патрубком во время заправки;
• трубка из меди;
• фильтр для монтажа в трубопровод;
• баллон с холодильным агентом.

Сделать это можно следующим способом:

1. С помощью пассатижей пережать трубки, которые соединяются с системой охлаждения. При этом проделать такую работу следует аккуратно, ведь если с усилием отпиливать трубки, то образуется пыль, которая может попасть в конденсатор и испортить элементы.
2. После чего следует включить холодильник на пять минут. Этого времени достаточно для конденсации фреона.
3. Затем к линии заправки следует подсоединить шланг, который идет от баллона.
4. После чего следует открыть вентиль на баллоне, чтобы собрать холодильный агент. Как правило, на это уходит меньше 60 секунд.
5. Далее необходимо отсоединить блок реле с проводками (темная коробка).
6. Оставьте разметку для того чтобы правильно его установить.
7. После чего с помощью кусачек необходимо убрать фиксаторы.
8. Далее необходимо отсоединить проводку, которая отходит к вилке.
9. После чего получится выкрутить прибор.
10. Теперь трубки необходимо очистить перед установкой другого устройства.

Если измерение производится приспособлением для зарядки, то необходимо выполнить следующие манипуляции:

1. Зафиксировать на корпус лампы мощностью 5 В минусовые клеммы.
2. Плюсовые клеммы закрепить на обмотке сверху.
3. К концам обмотки по очереди дотронуться цоколем.

Если устройство работает, то при прикосновении лампочка должна загореться.

Шаг четвертый: теперь необходимо замерить силу тока. Сначала с помощью прибора проверяется реле пуска, подключенное к двигателю. После чего клемму необходимо подсоединить к устройству. Полученные значения должны соответствовать мощности мотора. Если его мощность равняется 130 В, то сила тока будет 1,3 А.

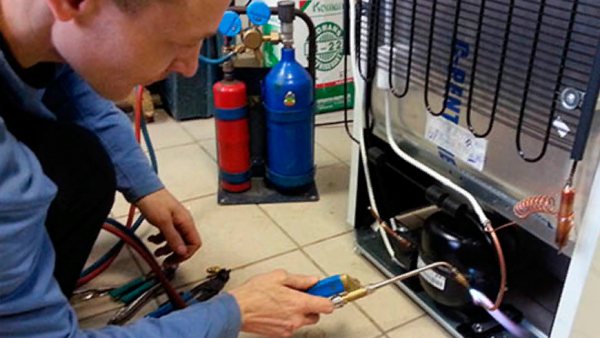

Шаг пятый: установка нового компрессора. Первым делом необходимо зафиксировать новое устройство на поперечной планке холодильного блока. С трубок придется снять затычки, чтобы выполнить установку. Далее предстоит замерить давление.

При этом следует помнить, что нарушать герметичность (убирать затычки трубок) устройства следует не раньше, чем за пять минут до монтажа. После чего понадобится стыковать трубки с помощью горелки. В момент пайки следует наблюдать за направлением огня от горелки — направлять его надо во внутреннюю часть трубок. Иначе это приведет к оплавлению деталей из пластмассы.

Сначала присоединяют трубку заправки, затем для отвода холодильного агента, а в последнюю очередь – трубку нагнетания.

Шаг шестой: по завершению монтажа необходимо заправить оборудование холодильным агентом. Для начала необходимо подсоединить устройство к линии заправки с помощью фиксирующей муфты. Затем останется подсоединить контакты и установить реле защиты.

После включения агрегата, необходимо наполнить систему холодильным агентом на 45%. Затем следует проверить надежность соединений и отключить от сети. Далее необходимо добиться оптимального давления в 10 Ра, снова включить холодильник и заполнить фреоном. В завершении останется убрать муфту и запаять трубу.

Принцип действия пускозащитного реле

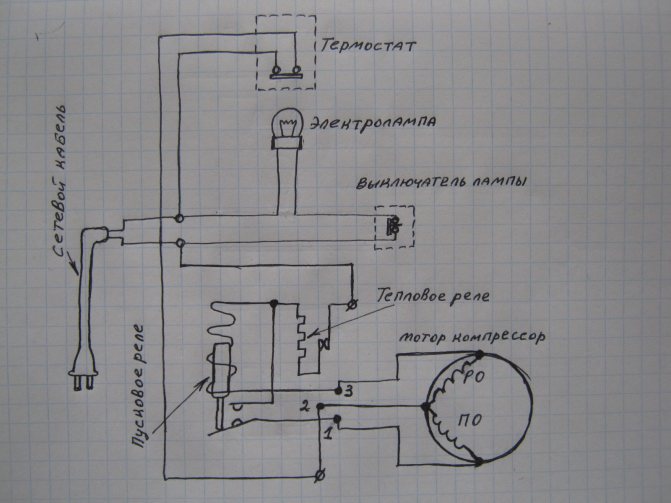

Схема холодильника и реле (система реле-компрессор)

Мы будем рассматривать установку компрессора на примере холодильников Атлант, однако адаптировать ее и применить на другом типе холодильников, проблем не составит.

Принцип действия достаточно прост, он широко применяется во многих устройствах, содержащих электродвигатель. Двигатель вращает коленвал, который располагается внутри корпуса. С каждым оборотом поршня приводится в движение поршень; получаются вращательно-поступательные движения. Это и заставляет газ проходить через клапан всасывания, после чего попадать в холодильную камеру.

Задача компоненты в том, чтобы запустить двигатель, благодаря которому и работает компрессор. Чтобы правильно подключить, следует сперва понять из чего узел состоит.

Пускозащитное реле состоит из таких компонентов как недвижимые и движимые контакты, сердечник и его штоки, нагревательные элементы и контакты.

Чтобы установка мотора прошла корректно, следует тщательно изучить работу пускового механизма.

Реле – основа, благодаря которой запускается мотор; именно это устройство выключает его в нужные моменты. Таким образом, оно «спасает» двигатель от перегрузок, заставляет его работать в более щадящем режиме, продлевая срок службы в десятки, а иногда даже в сотни раз.

Алгоритм подключения к компрессору

Прежде, чем приступить к работе, советуем детально изучить схему подключения компрессора.

Устройство пускового реле

Для того, чтобы произвести замену (установку) компрессора нам понадобится тестер (мультиметр), компрессор и, конечно же, пусковое реле

Важно помнить, что запустить компрессор без прибора можно, однако это делается только ради проверки двигателя, в диагностических целях. Если вы хотите установить мотор, чтобы получить работающий полноценный холодильник, всегда следует подключать реле

Мультиметр следует выставить на килоомы (или Омы), после чего замерить сопротивление между обмотками конденсатора. Рабочей обмоткой будет то место, где сопротивление минимально. Именно это место следует подключать к сети 220 Вольт через реле.

Получаем реле, к которому подключено 4 провода: 2 идут от конденсатора, 2 непосредственно от вилки. После этого реле подключается к мотору и вилка включается в розетку.

Это позволяет протестировать компрессор: после подключения к сети, в одну трубку воздух должен всасываться, из другой, наоборот, выдуваться.

Часто так случается, что после подключения, двигатель не работает. Причиной, почти всегда, является клин. Чтобы избежать ее, бежать в сервис вовсе необязательно, можно произвести расклинивание самостоятельно.

Вам понадобится специальное устройство, которое состоит из двух диодов. Устройство нужно подключить к обмоткам мотора и дать кратковременное напряжение на несколько секунд. После этого, спустя 30 секунд повторить процедуру. Расклинивание происходит благодаря «раскачиванию» мотора – с частотой 50 Гц вал двигается в обе стороны, такие вибрации купируют клин полностью.

Конструкция пускозащитного реле. Разница в местоположении разных типов

Пускозащитное реле состоит из следующих компонент:

• недвижимые контакты;
• движущиеся (динамические) контакты;
• штоки сердечников;
• сердечник;
• биметаллическая пластина и ее нагревательный элемент;
• контакты.

Чтобы установка мотора прошла корректно, следует тщательно изучить строение и принцип работы. Иначе процедура запуска компрессора может не увенчаться успехом.

Подключение компрессора без переключателя

Подключение компрессора в систему без реле осуществляется согласно схеме, которую мы привели ниже.

Необходимо взять проводник с двумя жилами на одной стороне и штекером на другой стороне. Один контакт следует присоединить к главной точке, а другой на рабочую обмотку. Теперь эти контакты следует соединить и воткнуть штекер в розетку. В этом случае исправный холодильник будет функционировать.

Видео – Подключение компрессора без переключателя

Подводим итоги

Даже если подключение компрессора кажется сложной задачей, то после изучения схемы у вас получится справиться с процессом. Здесь необходимо соблюдать последовательность действий, работать неторопливо и вдумчиво. Желаем удачи!
