Мне кажется у каждого уважающего себя ЧПУ-шника уже есть свои самые любимые и нужные инструменты,которые он передаст своему сыну,а тот своему сыну и т.д. Поэтому,скорее всего, эта статья будет больше полезна новичкам,которые только постигают этот прекрасный мир ЧПУ технологий. Сегодня мы рассмотрим инструменты, которые облегчат вам жизнь как при работе на ЧПУ станках, так и в целом на складе/магазине. Отвёртки, шестигранные ключи и плоскогубцы есть у всех, поэтому мы не будем включать их в наш сегодняшний список.
Так же мы не будем включать сюда защитные очки, так как технику безопасности должен знать каждый уважающий себя оператор и постоянно использовать их!
И так, дамы и господа, DARXTON предоставляет вам список лучших вещей для работы в 2022. Здесь мы будем перечислить только высококачественные версии, а не всякий ширпотреб из Али. Почему? Потому что вы же хотите использовать эти инструменты постоянно на протяжении всей вашей карьеры, а не выбросить после вскрытия посылки

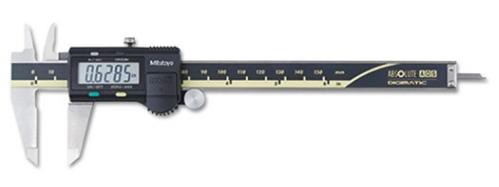

№1 Сенсорный штангенциркуль с цифровой индикацией
Этот инструмент вы будете использовать практически каждый день. Нужно выточить на станке деталь под размеры уже имеющейся? Купить крепление или запчасть точных размеров? Проверить правильность параметров заготовок на производстве? Вам всегда пригодится цифровой штангенциркуль с дисплеем
и ценой деления 0,01-0.0005 мм. Он используется для быстрого определения наружных и внутренних размеров, а также для замеров выступов.
Не советуем экономить на штангенциркулях так как одной из главных проблем использования штангенциркулей является люфт губок и их плохое примыкание к детали. Особенно сложно
в таком случае измерять мелкие детали – есть риск большой погрешности
Технологическая оснастка для станков с ЧПУ
Под станочной оснасткой принято понимать дополнительные орудия производства, которые дополняют станки с компьютерным управлением. Они предназначаются для эффективного проведения тех или иных работ во время механической обработки деталей.
Технологическая оснастка для устройств с ЧПУ может включать в себя:
- различные приспособления для станка;
- инструменты (как режущие, так и вспомогательные);
- оборудование, позволяющее провести предварительную настройку рабочих инструментов.
ВАЖНО! Станочное приспособление – вид технологической оснастки станка, которая может быть использована для того, чтобы позиционировать, укрепить и зафиксировать заготовку на рабочем столе обрабатывающей машины.
Технологическая оснастка станка – важное звено, которое напрямую влияет на точность и производительность оборудования. От нее во многом зависит повышение эффективности эксплуатации станка с ЧПУ. Ее применение на обрабатывающих станках с компьютерным управлением позволяет значительно увеличить производительность и точность обработки деталей.

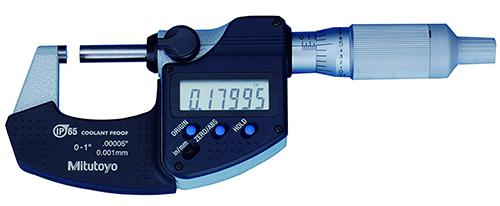

№2 Микрометр
Когда цена деления вашего штангенциркуля недостаточно точна (т. е. необходимо измерить допуск менее 0,005 см), приходит время микрометра.Микрометр обладает зажимным винтом и трещоткой.Напёрсток с храповым механизмом уменьшает вероятность ошибок из-за непоследовательного сжатия.
Микрометры бывают в цифровом, циферблатном и нониусном стилях, так же как и штангенциркули. Если вы до этого никогда не пользовались микрометром, то рекомендуем начать с цифрового.

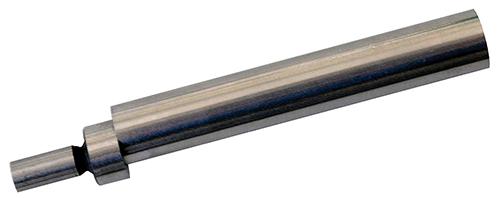

№3 Механический искатель края
Краеискатели (кромкоискатели) — инструменты (щупы), предназначенные для определения края заготовки на фрезерных и токарных станках.
Если вы считаете этот инструмент крайне древним , медленным и сложным в использовании ,то как насчёт Haimer 3D «Taster»:
Они далеко не дешёвые, но цена = качество. Только запомните одно — обязательно купите несколько дополнительных наконечников. Вопрос не в том, «Если», а в том, «Когда», сломается наконечник, и вы должны быть готовы к этому!

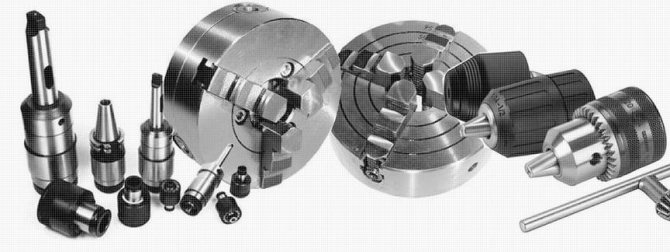

Технологическая оснастка для токарных станков с ЧПУ
Технологическая оснастка для станков токарного типа включает в себя минимальное количество элементов. В нее входят:
- Патроны, в которых рабочие части кулачков являются сменными.
- Те рабочие части кулачков, которые являются твердыми, в том числе прямого и обратного типа, а также специальные. Оснастка разрабатывается в соответствии с конструкторской документацией производства.
- «Сырые» рабочие части кулачков. Они так же, как и твердые, отличаются в зависимости от типа (прямые, обратные специальные).
- Высокоточные центры вращательного типа. Они делятся на прямые, обратные, грибковые и модифицированные (с удлиненной рабочей частью).
- Поводковые группы.
Подавляющее большинство оснастки является нормализованной. Это позволяет существенно сократить подготовительные сроки производства.
Для того чтобы оптимизировать работу по установке втулок, фланцевых элементов, стаканов и коротких валиков, применяются трехкулачковые патроны самоцентрирующегося типа.
Технологическая оснастка станков с ЧПУ токарного типа в обязательном порядке должна обеспечивать:
- Снижение временных затрат на переустановку заготовок, замену или переналадку кулачков.
- Ось заготовки должна быть ориентирована в пространстве относительно оси шпинделя устройства (в процессе обработки изделия). Это обуславливает повышенное требование к стабильности центрирования обрабатываемого материала, а также жесткости механических узлов патронов.
- Необходимую силу зажима, которая может дать гарантию того, что в процессе обработки заготовка будет недвижима, то есть ее положение, достигнутое на этапе базирования, не будет изменено под воздействием рабочих инструментов.
- Еще одна функция технологической оснастки станка с ЧПУ – снижение или полная защита от влияния центробежных сил на мощность зажима обрабатываемых изделий.
- Необходимый размер центрального отверстия для эффективной обработки в патроне единичных заготовок или заготовок пруткового типа.

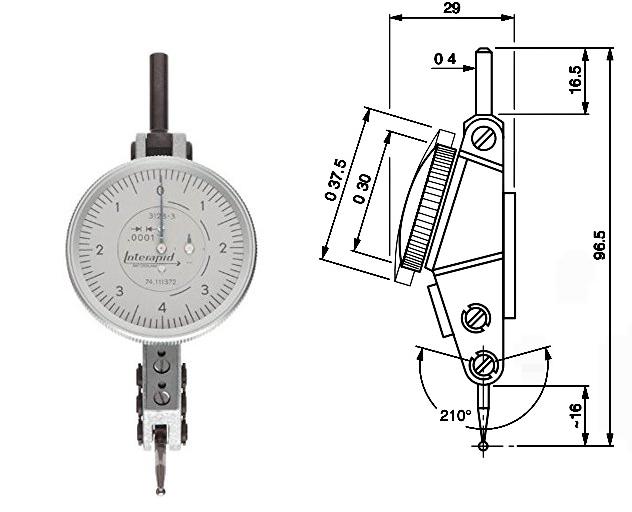

№4 Часовой индикатор
Часовые индикаторы Interapid — одни из самых лучших
Любому оператору понадобится (DTI) для многих задач по настройке, например протягивание зажимов вашей фрезы, чтобы убедиться, что они перпендикулярны ходу одной из осей вашего ЧПУ. Мы попробовали различные индикаторы от Starrett, Interapid и других, и можно сказать, что Interapid — самые надёжные, все таки Швейцарское производство .Если хотите что-то попроще и подешевле, то рекомендуем присмотреться к Guanglu
Инструментальные блоки: VDI vs BMT
Держатели инструментов, как следует из названия, необходимы для закрепления токарно-фрезерного инструмента на токарных станках с револьверными головками. Они довольно сильно разнятся по конструкции. Разберем два самых популярных интерфейса – BMT и VDI.
На мировом рынке сейчас можно встретить в основном две наиболее популярные системы крепления инструмента к фрезерно-токарному станку – VDI и BMT. Некоторые производители оборудования (например, Hurco) ухитряются выпускать станки сразу с обоими вариантами системы крепления инструмента в качестве опции. Но большая часть производителей всё же специализируется на каком-то одном стандарте в зависимости от региона продаж.
Держатели VDI: способ крепления
Стандарт VDI был назван в честь крупнейшей ассоциации инженеров в Европе. Он представляет собой цилиндрический хвостовик с рейкой для затягивания оправки.
Инструментальные блоки VDI содержат зубчатый вал, вставляемый в отверстие на лицевой стороне револьверной головки. Инструмент закрепляется благодаря сопрягаемой части с зубцами, которые размещены внутри револьверной головки.
Также инструмент хорошо закреплён за счёт стопорного винта на торце револьверной головки, который заворачивается при помощи шестигранного ключа. Держатель удерживается от скручивания штифтом, размещенным на рабочей поверхности револьверной головки.
Держатели
BMT: способ крепления
В альтернативной системе крепления BMT оправка базируется на круглый хвостовик большего, нежели у стандарта VDI, диаметра (к примеру, на д65, вместо д40) и 2 призматические шпонки. Зажим происходит за счёт четырёх болтов.
Преимущества приводного инструмента с различными стандартами крепления
Если вам требуется быстрая переналадка, удобная настройка высоты центра, а также огромный ассортимент подходящего инструмента, то лучше сделать выбор в пользу стандарта VDI. Он уже давно зарекомендовал себя на рынке в качестве надёжной системы крепления. И самым неоспоримым преимуществом VDI-держателей является быстрая установка или смена одного инструментального блока на другой.
Держатели BMT отличаются своей жёсткостью крепления приводного блока к револьверной головке. Это происходит за счёт затягивания четырех болтов, о которых говорилось выше при описании конструктивных особенностей. В результате вы получите максимальную точность и повторяемости при обработке приводным инструментом с данным стандартом крепления.
Инструментальная оснастка с любым стандартом крепления есть в каталоге ТИГРОТЕХ. Приводной инструмент – по доступным ценам.

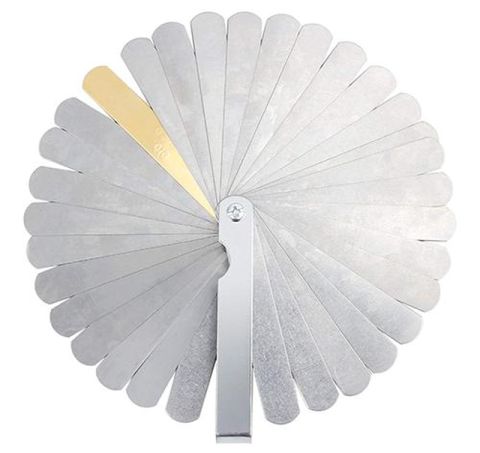

№6 Щупы
При массовом изготовлении деталей, вручную проверять каждую деталь на наличие брака долго,да и малоэффективно, но что делать, чтобы этого брака избежать? Настраивать вручную нужное расположение токарных и фрезерных головок было всегда крайне сложным и кропотливым занятием. Чтобы облегчить этот процесс, вы можете использовать щупы.

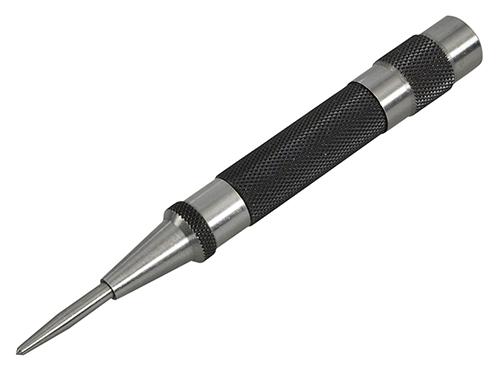

№10 Automatic Punch (в простонародье Керн)
Вот и последний занятный инструмент в нашем списке. В основном, вы нажимаете, он заклинивает и срабатывает в стиле пуансона, чтобы оставить отметку на заготовке.С помощь него вам не придётся извращаться в попытке сделать точную отметку с обычным гвоздём и молотком.
На этом мы закончим наш список Полезных инструментов. Так же вы всегда можете выбрать качественные инструменты по разумным ценам в каталоге darxton.ru
Разновидности систем вспомогательного типа
Системы обрабатывающего типа делятся на несколько основных групп в зависимости от их функциональных возможностей и производственного назначения:
- Многоконтурные. Предназначены для эффективного управления рядом узлов и механизмов станка. Управление может осуществляться одновременно или последовательно.
- Для распределения заготовок по станкам.
- Универсального или комбинированного типа. Такие вспомогательные системы предназначены для управления программированием загрузок рабочих инструментов и их своевременной замены, а также соблюдения заданных траекторий в ходе перемещений рабочего инструмента.
- Непрерывного действия (с контурами). Предназначены для управления наборами исполнительных органов в рамках обозначенной траектории. Последняя при этом часто остается криволинейной.
- Позиционные. Их эксплуатация предполагает только указание ключевых точек, у которых исполнительные органы оказываются после того, как части цикла завершены.
Еще одной методикой классификации вспомогательных систем станков с ЧПУ является их разделение в зависимости от способа подготовки и ввода данных, предназначенных для ознакомления. Если компьютерная управляющая программа принадлежит к оперативному типу – оснастка станка позволяет провести подготовку и корректировку работы непосредственно в приспособлении. Это может быть осуществлено во время выпуска первой детали или создания ее прототипа.
Если подготовительные работы независимы, они проводятся с помощью вычислительных программ или вне системы вручную.
