Распиловка бревна на доски бензопилой: технология, приспособления

Во-первых.

Обращаем внимание на все изгибы и выпуклости бревна — идеально ровный ствол встречается редко. Поэтому стараемся повернуть его так, чтобы получить с него как можно меньше отходов, таких как горбыль. Когда бревно уложено и зафиксировано, стоит убедиться, что оно свободно проходит между направляющими роликами.

Выставьте на линейке пилорамы размер по диаметру, и к этому размеру добавьте наибольшую высоту выпуклости бревна. Это та выпуклость, которая находится выше, чем диаметр вершины или самой узкой части бревна.

С помощью обычной рулетки произведите замер высоты самой высокой части, и от этого размера начинаете отсчёт размеров необходимого материала, с учётом размера на пропил, который составляет от 2 до 5 мм.

Подготовка к работе

Перед началом работы рекомендуется отсортировать деревья, в зависимости от их назначения. Необходимо очистить их от грязи, удалить сучки и гвозди. Сортировка производится по следующим критериям:

• диаметр ствола;
• кривизна;
• количество сучков, различных дефектов;
• диаметр ядра.

Непосредственно перед распилом необходимо:

• Проверить качество креплений и соединений деталей.
• Проверить наличие заземления.
• Произвести смазку поверхностей, подверженных трению.
• Проверить правильность установки ленточной пилы.
• Проверить движение ленты на холостом и обратном ходу.
• При необходимости изменить стрелу пилы, передвинув ролик с левой стороны на 5-10 см.

Типы раскройки леса

Прежде всего надо определиться с типом распила – их несколько. Тангенциальный – разрез идёт по касательной к годичным кольцам, поверхность получается с узорами в виде колец, арок. Доски, полученные таким способом, дешевле, но имеют высокие проценты усушки и разбухания.

Радиальный – разрез по радиусу, перпендикулярен годичным кольцам, рисунок равномерный, выход доски небольшой, но она отличается повышенным качеством и большей прочностью.

Рустикальный – проводится под любым углом, видны дефекты, сучки, заболонь и др.

Оборудования для распила бревен

Самым известным видом оборудования для роспуска бревен на пиломатериалы является пилорама. Как понятно из названия, пильный станок такого типа обладает рамами, на которых закреплены режущие части. С помощью передвижения рам вдоль бревна происходит его раскрой.

Работа ленточной пилорамы, видео которого можно найти в Интернете, даст представление о работе этого оборудования. Такой станок позволяет произвести обработку бревен диаметром до 80 см и длиной до 7 метров. Конструкция ленточных пилорам бывает двух видов: вертикальной и горизонтальной. В обоих типах такого оборудования за распил древесины отвечает ленточное полотно.

Особенности и характеристики ленточных пилорам

Ленточные пилорамы бензиновые видео которых можно найти в интернете, обладают более громоздкими размерами и необходимостью учета отвода выхлопных газов. С техникой на электрическом приводе таких сложностей не возникает.

Разновидности ленточных пилорам

Электрические ленточные пилорамы выпускаются различных модификаций. Широкий модельный ряд позволяет выбрать то оборудование, которое подойдет для решения каждой поставленной задачи. Особенностью работы на ленточных пилорамах является низкий расход сырья. В отличие от дисковых пил, количество отходов у такого оборудования значительно меньше. Это позволит снизить себестоимость продукции и повысить доход. Что крайне важно в условиях малого бизнеса.

Во-вторых.

Как только ширина пропила достигает необходимого размера, и остаток высоты бревна дошёл до получения нужного размера, его переворачивают. То есть если Вы пилите брус к примеру на 150, то и ширина пропила и высота остатка бревна должны соответствовать этому значению, даже быть больше, с учётом снятия горбыля.

Далее нам известен конечный размер материала, который необходимо получить, и мы его получим.

Для этого, после переворота бревна, начинайте расчёт от конечного размера до полного использования высоты бревна, но при этом не забывайте учитывать размер пропила, который как нам уже известно составляет от 2 до 5 мм.

К примеру — у Вас на эстакаде бревно, которое вы срезали до размера в 260 мм. Перевернем бревно и продолжим.

Конечный результат, которого мы хотим добиться — лафет, толщиной 150 мм. Далее, нехитрым способом сосчитав, что 260 мм-150 мм=110 мм. Мы получаем целых 110 мм толщины дополнительного материала. И именно его необходимо правильно рассчитать.

Берём этот дополнительный размер и высчитываем, для получения плахи, которая имеет размер 50 мм, 110-50=60, не забываем пропил, а у нас он составляет 2 мм, 60-2=58 мм, затем тесины, равной 25 мм, 58-25-2=31 мм, подгорбыльник 20 мм, 31-20-2=9 мм.

Как видите, из наших расчётов, получается 9 мм горбыль, 20 мм подгорбыльник, 25 мм тесина и 50 мм плаха. А конечный размер составит 150 мм.

Количество готового материала, цена распила

Выход полезного материала с хвойных и лиственных пород отличается в процентном соотношении. Для пиломатериалов, полученных с хвойных деревьев, характерны следующие показатели:

• при условии, что операцию проводит профессионал, и используется дисковая пилорама, процент готового леса будет наиболее высоким (80-85%);
• обрезной материал, который дают станки, составляет в среднем 55-70%;
• необрезная доска при работе бензопилой оставляет до 30% отходов.

Цифры приводятся без учета готового отбракованного леса, количество которого может достигать 30%. Однако такой материал идет на изделия, допускающие определенный брак.

Лиственный кругляк дает 60% готового необрезного леса и около 40% обрезного. Это объясняется исходной кривизной кругляка. Можно увеличить количество получаемой продукции: для этого потребуются лесообрабатывающие станки различной направленности. Определенного рода приспособление может повысить количество пиломатериала на 10-20%. На один куб пиломатериала понадобится около 10 кубов лиственного кругляка. Цена на установку дополнительного оборудования окупится стоимостью готового леса. Специальные линии дают больший объем, но их использование целесообразно только на большом участке. Средняя цена распиловки леса на обычной пилораме составит примерно 150-180 рублей за кубометр досок.

Технология распила

При выборе технологии распиловки бревна на доски учитываются характеристики и размеры древесины. Существует три способа работы на ленточной пилораме:

• Пиление в развал. Дерево распиливают по прямой линии до конца без переворота. На выходе получают необрезные доски. Минусом является низкое качество полученного материала и большое количество отходов. Полученные доски необходимо дополнительно обрезать. В процессе эксплуатации есть большая вероятность их растрескивания.
• Пиление по кругу. После первого распила бревно переворачивается на другую грань. Обычно практикуют пять переворотов. Способ позволяет производить распиловку бревна по размерам с минимальным количеством отходов. В качестве минуса такого способа можно выделить низкую скорость производства.
• Пиление бруса. Основная часть распиловки бревна осуществляется по кругу. Центральная часть выпиливается в форме бруса. Для этих целей, как правило, используют самые большие бревна.

Технологический процесс распила включает в себя размер доски и поворот бревна.

Поворот бревна

После того как полотно пилорамы достигло отметки нужной высоты, ствол переворачивают. Непропиленный материал замеряется, делаются расчеты для его использования. Далее бревно поворачивают на 900 и повторяют замеры. При расчетах важно не забывать делать припуски на распил.

Первый пропил

Существует два варианта начала распила дерева в зависимости от выбранной грани:

• Начать пилить с самой плохой части. В этом случае не нужно учитывать наклон ствола. При распиливании этой грани получаются доски небольшой длины и большое количество необрезного материала.
• Начать пилить с самой лучшей части. В этом случае бревно необходимо установить таким образом, чтобы пила располагалась параллельно коре дерева.

Переворот бревна

В процессе работы на пилораме бревно переворачивают согласно схеме раскроя. Переворот осуществляется двумя способами:

• Переворот на 180°, в этом случае получают необрезные доски.
• Переворот на 90°, дает необрезные и полуобрезные доски.

С помощью первого способа можно получить более широкие доски. Второй способ более удобен, так как под этим углом легче переворачивать бревно.

Виды распила бревна

Как правильно распилить бревно, чтобы получить оптимизированный выход пиломатериала? Нужно подобрать подходящую схему распила. Обусловлено это действие разнообразными моментами: видом древесины, объемами бревен, системой агрегата и сортностью пиломатериала, который нужно будет произвести. К тому же следует учесть, как в последующем пиломатериал будет торцован.

На практике известны следующие 3 схемы классического распила бревна на пилораме:

1. Пиление бревна по кругу. Данная конфигурация пиления выгодна для бревен среднего и высочайшего качества. Сначала делается пропил, затем бревно переворачивается на новую грань, затем опять распиливается, и снова переворачивается, и так до тех пор, пока не произойдет в лучшем случае 5 переворотов.
2. Элементарное распиливание бревна (или обыкновенное пиление насквозь). Подобную схему рационально использовать для древесины низкосортного качества. Получаемый пиломатериал в большей степени будет подвержен короблению во время сушки, в отличие от первой схемы, а также выйдет тяжелее и суше при большем объеме остатков, т. к. каждый элемент потом еще нужно будет распиливать по бокам. В данной модели распила бревно подвергается пилению до тех пор, пока не раскроется центральная ее часть. Далее оно разворачивается на 180º и допиливается до конца.
3. Пиление бруса. Эта комбинация распила используется, как правило, при работе с древесиной средней и крупной величины. В этом случае бревно может быть среднего и низкосортного качества и распиливается таким же образом, как при пилении по кругу. Однако стержневая часть бревна с габаритами 18х23 см или 25х25 см не распиливается. Такой брус либо продается как есть, либо подвергается обрабатыванию на других агрегатах по технологическому направлению.

При использовании той или иной модели для распила бревна повышается производительность пилорамы и экономится время и усилия на производство изделий разнообразного качества. (Рис. 1 Распиловка бревен на пилораме)

Инструмент для распила

Современная ленточная пилорама.

Заготовка леса производится с помощью специального инструмента. Для нормальной по сегодняшним меркам работы необходим специальный станок для распила бревен своими руками, который называется пилорама.

Пилорамы бывают двух типов: дисковые и ленточные. Дисковые используют циркулярные пилы и считаются менее эффективными, так как имеют большую толщину реза (от 6 до 9 мм), меньшую точность и глубину.

Ленточная пилорама оборудована иной системой: пила представляет собой ленту, надетую на вращающиеся ролики. Толщина реза составляет примерно 1.5 – 3 мм, что является достаточно экономным с точки зрения отхода на стружку.

Современные модели отличаются высокой точностью и производительностью работы, они автоматизированы и имеют кантовочный механизм для подъема и переворота бревен в случае круговой распиловки или пиления бруса.

С помощью бензопилы можно только распилить бревно пополам, однако если использовать специальную раму, то можно распустить полено на доски прямо в лесу.

Работа с рамой и бензопилой.

Важно! Ленточная пилорама считается наиболее эффективной и экономически выгодной.

Распил: индивидуально или группой

Распиловка бревен одной пилой именуется индивидуальной, поскольку каждый раз производится один пропил в каком угодно направлении, отделяется лишь 1 часть от единицы сырья. Распиливание индивидуальным способом ведется на ленточном или круглопильном станках.

Групповой вариант предполагает задействование более двух пил, иногда распиловка бревна может насчитывать от шестнадцати до двадцати пил.

Всеми пилами выполняются резы параллельные. Без вскрытия качеств у древесины проводится групповой распил, его другое название — слепой способ.

Групповое распиливание свойственно больше рамам лесопиления, гораздо реже его осуществляют круглопильными станками.

Индивидуальный распил бревен предоставляет возможность эффективнее использовать качества различных частей древесины. Но его производительность недостаточна для кряжей с малым и средним диаметром (до 30 или 40 см). Групповую распиловку бревна не применяют для кряжей с диаметром выше среднего (свыше 80 или 90 см), поскольку работа большинства пил на значительной высоте пропилов и большой массе станков крайне затруднена.

Способы распиловки бревен: а — вразвал; б — с брусовкой на один брус; в — с брусовкой на два бруса; г — секторный; 1 — на пиломатериалы радиальной распиловки, 2 — на пиломатериалы тангентальной распиловки; д — развально-сегментный; е — брусово-сегментный; ж — круговой.

Распил бревен с большим диаметром выполняют только по индивидуальному варианту. Ему отдается предпочтение и для кряжей средних и больших размеров с присутствием в них не особо однородной по составу древесины, в число которой входит дерево перестойного леса и большинства твердолиственных пород (бука, дуба), чему и обязано широкое распространение этого способа в Азии и Америке.

Групповая распиловка бревна характерна для пиловочного материала малого и среднего диаметра со сравнительно однородной структурой или малоценного. Этот критерий применим к хвойным, некоторым мягколиственным породам. Этим и объяснимо широкое внедрение групповой распиловки бревна на рамах лесопиления в России и некоторых государствах Европы.

Пропилы в древесине выполняют, направив пилу по длине древесных волокон (сонаправленно образующей кряжей) или же перпендикулярно (с углом наклона) длине волокна. Для распиловки бревна группой характерно направление, которое выполняют параллельно оси бревен.

Пропилы направляют согласно радиусам сечения ствола поперек (либо близко к ним), по касательной к годичным кольцам (или близко к ним) либо таким образом, чтобы они принимали промежуточное расположение. При первом варианте получают пиломатериалы радиального распила, при втором — тангенциального, в последнем — смешанного (полутангенциального, полурадиального).

Распиливание с точно заданным направлением для пропилов (тангенциальным, радиальным или параллельно длине волокон) называется ориентированным.

Выполняемая подобным образом распиловка бревна наделяет продукты лесопиления дополнительными свойствами, отмеченными ранее. Подчеркнем, что направление пропила может стать отдельным критерием увеличения качества пиломатериалов, получаемых из древесины низких в сравнении сортов. Самый большой выход пиломатериалов в ориентированной распиловке получается путем индивидуального метода раскроя.

Вернуться к оглавлению

Возможные ошибки

Как видите ничего сложного здесь нет. Частенько неопытные пилорамщики допускают ошибку в расчётах, когда начинают отсчёт от нуля. К примеру, если конечный размер материала 150 мм, то нет необходимости к нему добавлять 2 мм на пропил, иначе выйдет так 150 + 2 = 152. Такой ошибки быть не должно, пропил высчитывается только между материалом, к примеру 50 мм доска и 150 мм лафет, получаем как описано выше, 150 + 50 + 2 =202 мм.

При необходимости получить обрезной материал поворачиваем бревно на 90 градусов и производим те же манипуляции, которые описаны выше.

Вот Вы и распилили своё первое бревно, посмотрите на качество материала и точность размеров. Убедитесь в правильности своих расчётов. Главной ошибкой при расчётах бывает то, что забывают учитывать размер пропила. Старайтесь учесть этот факт. И не допускать таких ошибок.

В дальнейшем, когда наберётесь опыта, расчёт у Вас будет происходить автоматом в голове, достаточно будет взглянуть на бревно.

Мы уверены, что всё у Вас получится, желаем успеха в труде.

Видео по теме

С вами был Андрей Ноак. Заходите на мой блог и будьте в курсе всех событий. Подписываться на обновления и приглашайте своих друзей ознакомиться с моими советами. Удачи и до новых встреч!

Отменить ответ

Поставил себе такую электронную линейку в Дзержинске. Порекомендовали на МГГВУД, потом проблем было, лучше б просто в ручную пилил.

Такое бывает если линейка не качественная

И не только ты попал с этими уродами

Имею крайне негативный опыт работы с этой фирмой. Настоятельно не рекомендую никому с ними связываться. В июле 2016 года заключил контракт с МГГВУД-Н, директор Кригина Наталья Ивановна, тел. +375297627645. Заказ в срок не выполнили. Договор был расторгнут. По состоянию на июль 2022 года предоплата в полном объёме не возвращена. Более наплевательского отношения к клиентам со стороны Кригиной не встречал. Дозвониться нереально, трубки не снимают. Сами на связь не выходят и не перезванивают даже если и обещают. Дозвониться можно только с незнакомого им номера, тем не менее это ничего не гарантирует. Разговаривают на повышенных тонах, бросают трубки, истерят. Свои деньги приходится в прямом смысле выбивать силой и нервами. Постоянно ссылается на хроническое отсутствие денег. Судя по негативным отзывам в Интернете я не единственный кто с ними попал. Подводя итог, если располагаете лишними деньгами, нервами и кучей свободного времени на бесконечные звонки и поездки на разборки в Дзержинск, то смело подписывайте договор с МГГВУД и вносите предоплату. В ином же случае лучше выбрать поставщика более надежного и с хорошей репутацией и должным отношением к клиентам, либо купить уже готовое оборудование пусть и дороже. Таким как МГГВУД в целом не место на рынке в принципе.

Да, зрк 5.1 полное дерьмо. В РБ уже все вкурсе.

Прочитал ваши отзывы про электронную линейку ZRK 5.1. пришёл к некому недоразумению написанному Вами на этой странице. У меня дисковая угловая пилорама, собранная полностью собственноручно не жалея средств и времени на это. Собирал агрегат, как говорится по последнему слову техники, практически полностью автоматизированная, оператор находится в стороне от станка, управляя им с помощью выносного пульта. В интернете при сборке нашёл те самые электронные линейки ZRK5.1. какие вы так хаете на всю страну. Меня очень сильно заинтересовал прибор и я не долго думая связался с продавцом в лице его был Руденец Андрей.

После приобретения и установки столкнулся с рядом проблем аналогичными как у Вас. Естественно сразу навёл связь с продавцом. Разговаривали со мной охотно, внятно и доходчиво по истечении всего времени поддерживали со мной связь несмотря на моё местоположение, на Урале Свердловская область, пока я не устранил все ошибки, допущенные мной при сборке станка и монтаже линеек, у меня их 2 штуки одна отвечает за горизонтальную, а другая за вертикальную координату. Ошибки были такие, как проскальзовал ремень на шкиве эл. двигателя, неправильно был отрегулирован датчик хола и неправильно были подобраны провода, идущие от датчика к приборам.

Вот уже 2 года мы работаем на этом станке и не знаем ни каких проблем, связанных с настройками размеров пиломатериала. Нынче летом в июне месяце Андрей прислал мне 2 новые перепрошитые электронные линейки на полном доверии, что я верну старые приборы, после установки проблем у меня никаких не возникло, работаем и посей день без проблем.

может у вас можно купить линейку с градуировкой

Видеть не могу эту электронную линейку и это мггвуд, сколько промучился с ней и с «производителем» пилорамы, жулик редкий. Действительно лучше бы в ручную пилил. Пока не поставили нормальную электронную линейку ничего не работало нормально. Доски не выходили нужного размера и долго выставлялось, хотя может проблема была и в пилораме.

Пришлось заплатить дважды, но теперь опыт будет.

Для обработки бревен на ленточной пилораме необходимо придерживаться принятой технологии. Таким образом можно получить максимальное количество качественных материалов — досок и бруса. Но предварительно следует ознакомиться с основными правилами раскроя.

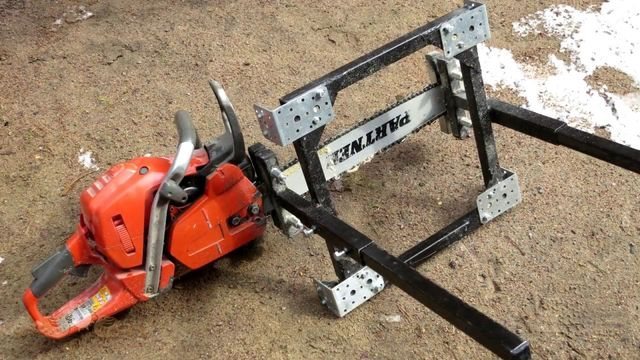

Другой вариант

Подобных насадок на рынке присутствует большое количество. Все они подходят для распиловки бревен на доски, у всех у них схожая конструкция. Но есть и отличия. На фото ниже показано приспособления для бензопилы, для работы с которой не требуется дополнительных приспособлений или инструментов. По сути, это миниатюрная ручная пилорама, в основе которой лежит бензиновая пила.

Конструкция дополнена направляющими и колесиками, которые перемещаются по поверхности бревна, уменьшая сопротивление. Колесиков две пары, они располагаются с противоположных сторон заготовки. Это удобно, легко, плюс – увеличивается качество срезаемого материала.

Насадка крепится к бензопиле точно так же, как и в предыдущем случае. Основное требование к работе – точно установить пилу, чтобы она оказалась в горизонтальном положении. И хотя косой срез получается то же, удобнее и проще, когда инструмент расположен ровно.

Начинаем знакомство

Ленточная пилорама — довольно сложный механизм, состоящий из нескольких частей:

• каркас пилорамы, на котором располагаются все составные ее части;
• основание для расположения дерева в горизонтальном положении.

Для того чтобы начать работать с таким типом пилорамы, вам в первую очередь нужно:

1. 1Ознакомиться со всеми основными частями механизма и изучить принцип их работы.
2. Научиться менять пилу и запускать устройство.
3. Получить навыки регулировки расположение ленты относительно горизонтальной плоскости. Этот фактор очень важен, так как от этого зависит получаемый в будущем размер изделия.

Начинать работу желательно под присмотром человека, который имеет большой опыт выполнения данной процедуры.

Настройка пилорамы

Выбор охлаждающего раствора

Пилить на ленточной пилораме с использованием воды для смазки неправильно. Смазку лучше не использовать до «наката» опилок на пилу. Если это произошло, оптимальная обработка: 1/2 смазочного масла для шин бензопил, 1/2 солярки. Смесь наносится с двух сторон полотна пилы, но количество охлаждающего раствора – небольшое.

Такая смазка продлит эксплуатационный срок шкивов пилорамы и уменьшит количество досок со следами цветения.

Снятие натяжения

Натяжение пилы на ленточной пилораме

Полотно в процессе распиловки греется, из-за чего растягивается в длину. После остывания начинается стремление к сжатию. В этот момент возникает перегрузка из-за избытка натяжения, могут появиться трещины.

Полотно запоминает форму шкивов, возникает деформация ремней шкивов, могущая привести к вибрации полотна. Заминается горбик на ремнях, обеспечивающий самостоятельное центрирование пилы. При остановке пиления натяжение с пилы необходимо снимать.

Разводка ленточной пилы

Оптимальной разводка считается, когда между полотном пилы и распиливаемой древесины смеси из 2/3 опилок и 1/3 воздуха. Если выбрасывается опилок 80%, пила правильно разведена.

При присутствии на пропиле множества рыхлых опилок, а на поверхности доски царапин, развод пилы больше чем нужно. Пила при этом функционирует рывками. При недостаточном разводе на поверхности досок в процессе пиления будут оставаться горячие опилки, плотно спрессованные, такая ситуация губительно сказывается на пиле. А после резания древесины на материале останутся волны.

Перед распилом бревна отсортировываются по диаметру:

• Для большего диаметра увеличивается развод, но он выполняется только на 1/3 части зуба сверху.
• Для мягкого дерева следует увеличить развод, заточку надо делать после подготовки оборудования с обязательным соблюдением формы зуба.

Индикатор устройства развода работает в напряженном режиме и часто сбивается, поэтому необходима постоянная его проверка.

Угол заточки рекомендуется соблюдать 10–12 градусов, мягкие породы дерева – до 15 градусов, твердые и мерзлая древесина – 8–10 градусов.

Скорость пиления

При увеличении скорости пиления пропил получается более чистым, но сокращается эксплуатационный срок пилы. Если качество распила падает, необходимо снижение скорости подачи. Начальные 5 минут показатель работы оборудования не должен быть больше 1/2 от максимального значения.

Как распилить бревно на ровные доски и брусья

Довольно таки непросто ровно распилить вдоль бревна древесину. Ведь по всей длине нужно выдержать одну и ту же толщину. Для этого существует специальное оборудование, которое крепят на бревно.

Многие, для распиловки бревна в домашних условиях, изготавливают пилораму своими руками

Как сделать домашнюю пилораму своими руками

Рассмотрим два, наиболее используемых варианта изготовления пилорамы.

Вариант первый

• Свариваем каркас из швеллеров и профильной трубы
• Пилу с электрическим или бензиновым приводом прикрепляем на каретке с вертикальной подачей
• Прикрепите линейку к вертикальной стойке, для того чтобы роспуск на доски был точнее максимально
• Отшлифованную трубу или стержень используйте в качестве направляющей каретки, они нужны, чтобы каретка передвигалась по вертикали.
• В подшипник устанавливаем винт, для того, чтобы тот перемещал каретку при движении

При этом варианте, в движение приводится именно пила, на специально прикрепленном каркасе, а бревно остается на месте. Цепная пила в этом случае быстрее справится с задачей. Если планируете использовать сабельную пилу, то процесс затянется, поскольку работает она в одну сторону.

Полезные советы!

Для того что бы пиление на пилораме протекало без всяких проблем и нареканий следует обратить внимание на следующие факторы которые могут возникать в процессе работы:

• Равномерная скорость подачи материала во время работы;
• Правильная форма лезвия;
• Осуществление правильной разводки пилы;
• Не допускать налипания смолистых веществ на полотне;
• Следить за зубьями пилы.

Карта распиловки

Карта распиловки представляет собой расчет оптимального количества готового пиломатериала из одного бревна. Ее можно рассчитать самостоятельно для каждого конкретно диаметра бревна, а можно воспользоваться компьютерной программой, значительно облегчающей расчет, и цена которой вполне доступна.

Выход материала после распила дерева

Либо источником может стать обычный справочник по лесопильному делу. В итоге получается таблица, которую берут за основу. Лесопильное приспособление всегда должно быть ориентировано на ее данные, для получения большего количества пиломатериалов любой породы дерева.

Первый пропил

Из всех проблем, стоящих перед распиловщиком, решение о том, с какой стороны бревна начинать пиление (и следовательно, какую поверхность распила открыть первой) — самое важное. (Как уже говорилось, мы делим бревно на 4 грани, каждая из которых протягивается по всей длине бревна и занимает 1/4 от его окружности). Выбор первой грани определяется положением всех других. До начала распиловки бревно может быть распилено миллионами способов, но только сотня из них действительно принесет выгоду! Приняв решение о первом пропиле, распиловщику осталось сделать всего только несколько тысяч других решений.

В случае с пилением по кругу и пилением бруса действуют два основных правила.

Правило 1. Самая плохая грань бревна распиливается первой без всякого учета конусности бревна. (Учет сбега бревна означает поднятие или наклон бревна таким образом, чтобы пила шла параллельно коре). Поскольку это самая плохая часть бревна, из нее получатся короткие доски и много горбыля. Так как мы не учитываем конусность бревна, это дает нам возможность с противоположной, лучшей стороны бревна производить пиление параллельно коре, при этом не поднимая и не наклоняя бревно. Значит, из этой наилучшей части бревна выйдет больше досок высокого качества, к тому же совпадающих по длине с длиной бревна.

Правило 2. Первой распиливать лучшую грань дерева, учитывая при этом конусность бревна. Это значит, что бревно нужно поднимать или наклонять так, чтобы первый пропил производился параллельно коре.

Конечный результат обоих методов будет примерно тот же самый, но у второго метода есть одно преимущество: в этом случае распиловщику легче позиционировать бревно (т. е. вращать его), потому что открытая грань — самая чистая, на ней нет дефектов. В случае с правилом 1 лучшая часть дерева противоположна открытой грани. Ее не видно, и точно позиционировать бревно невозможно. Обычно, если древесина хорошего качества, правила 1 и 2 работают практически одинаково. Однако стоит вам столкнуться в бревном похуже, берите на вооружение правило 2.

Распиловка бревен

Основная задача

В старину для строительства домов и прочих сооружений использовали целые стволы деревьев, из которых собирали так называемые срубы. Однако детали цилиндрической конусообразной формы не лучшим образом подходят для конструирования, поэтому из бревен стали делать доски и брус.

Доля цельного бревна, используемого в строительстве, исчезающе мала, поэтому лесозаготовщик должен овладеть искусством распиловки леса на доски и брус, иначе он разорится. Этот навык будет полезен и тем, кто решил выполнять заготовку своими руками для нужд частного строительства.

Итак, перед нами встает задача превратить обычное бревно в максимальное количество качественного полезного пиломатериала при минимальных расходах энергии, времени и сырья. То есть мы должны найти такой способ, при котором эффективность будет максимальной, а издержки – минимальными.

Здесь следует сразу сказать, что решение не сводится к разгадке геометрического ребуса, на практике все намного сложнее. Древесина – неоднородный материал, поэтому на результат влияет большое количество нюансов и тонкостей, о которых мы более подробно расскажем в следующих главах.

Важно! Задача распиловки – получение максимального количества качественного пиломатериала при минимальных издержках за единицу времени.

Способы распила

Как уже было сказано, правильный расчет распила бревна должен учитывать не только геометрические параметры и раскрой, но и неоднородность структуры материала.

Дело в том, что древесина по-разному проявляет свои свойства в зависимости от ориентации годовых колец (слоев): процессы коробления и деформации при сушке наиболее ярко проявляются вдоль слоя, когда плоскость доски совпадает с плоскостью годового кольца.

Чтобы понять,как распилить правильно бревно, следует знать основные способы распиловки:

• Радиальный способ считается самым качественным и отличается тем, что годовые линии на торце доски образуют угол 76 – 90˚ по отношению к ее плоскости, а линия разреза проходит через сердцевину ствола подобно радиусу. В результате получается достаточно однородная по цвету и текстуре доска, которая практически не разбухает при увлажнении и не деформируется при усушке. Пиломатериал радиального распила считается наиболее качественным, его цена самая высокая;
• Тангенциальный способ, наоборот, наименее предпочтителен и отличается тем, что линии годовых колец проходят практически параллельно плоскости доски или же по касательной. Коэффициенты разбухания от влаги и усушки в случае тангенциально распиленных досок примерно в два раза выше, чем при радиальном распиле. В целом такие доски менее прочны, ниже качеством, но при этом могут отличаться очень красивым рисунком волокон;
• Рустикальный способ представляет собой нечто среднее – угол наклона годовых линий по отношению к плоскости изделия находится в пределах 45 – 76˚. Также в эту группу можно отнести смешанный тип раскроя, у которого могут встречаться элементы дуг, как при тангенциальном пилении, так и наклонные и даже перпендикулярные линии. По свойствам эти группы являют собой нечто среднее между радиальной и тангенциальной группой;
• Центральный распил. Производится по центру ствола и включает его сердцевину. Такие доски считаются наименее прочными и наиболее неоднородными из всех перечисленных.

Важно! Большинство строительного пиломатериала производится путем рустикального распила, также достаточно много тангенциальной доски. При покупке вы сможете легко отличить их «на глаз».

Схемы распиловки

Следует заранее определиться со схемой работы.

Одной из важнейших задач распиловщика является выбор наиболее рациональной схемы раскроя. От этого будет зависеть соответствие материалов поставленным целям, количество выхода продукции с единицы объема леса и, как итог, прибыль предприятия.

Мастер должен иметь внушительный опыт и особое чутье к материалу, чтобы заранее определить порядок работы, откуда начинать и как именно действовать в процессе. Подобный навык приходит только со временем в результате длительной работы на лесопилке.

Существует три стандартные схемы распила бревна:

Схема распиловки	Особенности
Круговая	После снятия первого горбыля бревно переворачивают на 180˚ и кладут на получившуюся грань. Затем в процессе его переворачивают на 180˚ или 90˚ еще неоднократно, обычно практикуется как минимум пять переворотов.

Это наиболее рациональный и экономический выгодный способ, однако при отсутствии механизмов для переворота при применении ручного труда результирующая производительность может оказаться сниженной

Методы распила брёвен

Перед распиловкой целого леса совершают продольные надрезы по бокам бревна, редко с абсолютно всех краёв. Вышедший материал применяют с целью изготовления двухкантного бруса, а также необрезной дощечки.

Изменяя направленность пилы по взаимоотношению к годичным перстням в бревне возможно приобрести лесоматериалы с неповторимым рисунком.

Свойство подобных дощечек будет различаться. Данный период предусматривается при сочетании схемы распила бревна.

Имеются некоторые разновидности распиливания:

1. Радиальный. Распиливание совершается вертикально рисунку перстней. Сечение ценится тем, что выходит дощечка с однородной структурой, а также цветной палитрой. Она обладает высокой стабильностью к влаге, а также усушке. Такого рода материал является высококачественным.
2. Ускорительный. Распиливание бревна выполняется параллельно, либо по касательной линии сравнительно годичных перстней. Приобретение доски различаются невысоким качеством, однако при этом обладают увлекательные изображения. Материалы восприимчивы к высокой влаге, их применение рекомендовано в сухих обстоятельствах.
3. Деревенский. Сечение производится под разными углами поперечно бревну. Дощечка включает разнообразные недостатки в варианте сучков и заболонь. Выделяется посредственными признаками усушки, а также разбухания от влаги.
4. Диаметральный. Сечение исполняется посередине бревна поперёк волокон. Доска обладает изображением в варианте среза годичных перстней. Выделяется невысоким качеством.

В целях приобретения максимального числа материалов с наименьшими издержками возможно пользоваться особыми проектами, либо чертежом кроя бревна в ленточной пиле.

Самодельные насадки

Мастера давно научились многое делать своими руками. В интернете огромное разнообразие рамных конструкций, которые позволяют бензопилой распиливать бревна на доски. Есть простые варианты ручного типа, есть большие комплексы из станины, направляющих, с помощью которых двигается инструмент или поднимается/опускается бревно. Одна из них на видео ниже:

Обратите внимание, что конструкция собрана из металлических профилей, что делает ее надежной и устойчивой. При этом станок (по-другому его назвать просто нельзя) снабжен механическими редукторами, которые упрощают процессы перемещения ствола заготовки и бензопилы. Никаких усилий руками, достаточно покрутить рукоятку от редуктора. При этом толщину досок подгоняют поднятием бревна, а не бензиновым инструментом.

Другой вариант – это насадка, которая помогает делать рез не в горизонтальной плоскости, а в вертикальной. Конструкция простая, но работать с ней сложнее, потому что приходится прикладывать усилия, чтобы удерживать бензопилу. Дополнительно к приспособлению приходится готовить планку из металла или доски, которая крепится к бревну в продольном направлении. Именно на нее упирается рама-насадка, когда проводится распил.

К тому же этот вариант более опасный, потому что срезаемую доску ничего не держит. Она может при падении задеть ногу. Так что необходимо процесс проводить аккуратно. На видео ниже хорошо видно, как работает этот вариант.

Еще одна установка, которую изготовитель назвал кареткой. Для этого была изготовлена вот такая рамная конструкция из профильной трубы и нескольких колесиков, которые придадут устройству некоторую мобильность в плане перемещения вдоль ствола заготовки. Они же являются своеобразными упорами, не позволяющие смещаться бензопиле из стороны в сторону.

Дополнением к каретке используют обычную алюминиевую лестницу, выполняющую роль направляющего элемента. Ее крепят к бревну хомутами на гвозди или саморезы.

Обратите внимание, что ширина лестницы должна совпадать с расстоянием между колесиками каретки, расположенными на разных ее торцах. Лестницу обязательно выставляют в горизонтальной плоскости строительным уровнем. Выравнивают подкладываемыми под нее разной толщины кусками досок.

Приготовленную бензопилу с кареткой устанавливают на лестницу. Включают движок и руками толкают вдоль заготовки, срезая ее верхнюю часть.

Сбоку процесс виден лучше. Здесь видна каретка с колесиками, лестница, лежащее под ней бревно, как проводится процесс среза.

Конструкция приспособления данного типа достаточно сложна. Но из многих самодельных вариантов ручного типа она лучше, удобнее, надежнее. Появилась возможность регулировать высоту реза по горизонтали, устанавливая предварительно лестницу по горизонту.

Зависимость итогового процента выхода от технологии пиления

Чтобы увеличить выход готовых пиломатериалов, необходимо оптимизировать сам процесс распиловки. Особенно это касается работы с заготовками, имеющими кривизну, повреждения или другие изъяны:

• Сначала надо выбрать и запустить в производство только качественный лес.
• Затем выбрать стволы с повреждениями на торцах (гнилью, трещинами) и сделать отторцевание этих мест.
• При участке ствола с гнилой сердцевиной, надо его удалить, а оставшуюся древесину разрезать на пиломатериалы. Они будут короче, но лучшего качества.
• А также для получения высококачественной доски подходит метод кругового распила.
• Выше процент выхода при распиловке лесоматериалов с большим диаметром.

Выход также зависит от качества бревна, сорта древесины, используемого оборудования. Новое качественное, хорошо настроенное оборудование позволяет обрабатывать стволы почти без потерь.

Эффективность раскроя леса можно увеличить, если принимать заранее специальные меры. Для этого надо произвести точные расчёты с помощью цифровых программ. Если это делать вручную, то процент брака на выходе будет больше. Следует заранее учесть, что из хвойных пород леса получается больше процент на выходе пиломатериалов. Потому что стволы у них ровные, большие, менее подвержены гниению и поэтому почти без брака. Из лиственных большой объём часто выбраковывается.

Для рационального использования древесины лучше брать короткие брёвна. Но в отечественном производстве обычно для распиловки берут стволы длиной от 4 м и более. Из-за их кривизны на выходе получается большой процент брака.

Новый посетитель Зарегистрированный посетитель Подробное описание функций программ раскроя бревна. Мы предлагаем вам помощник, который увеличит выход древесины на 10-15%, а процесс подготовки технологических карт раскроя ускорит на 500-700%.

Программа Pi2 раскроя бревна на доски одной заданной ширины и толщины.

Выполнение Pi2 дает следующий результат: 1. Технологические карты раскроя бревен. 2. Повышение производительности пиления на 10-15%. 3. Сокращение зависимости производительности и качества пиления от человеческого фактора.
Возможны „обратные“ вычисления

: пользователь указывает только размеры доски, а программа предлагает (рассчитывает) минимальный размер бревна, которое нужно для производства этой доски. Вы можете сортировать бревна в зависимости от размера досок. Чтобы выбрать лучший раскрой (наибольшая выработка), выполните множество расчетов.
Отчет вычисления представлен в Excel.
Удобно импортировать данные в свою систему учета.

Pitago (Питаго) — умный помощник инженера…

Точка обзола* — это расстояние в метрах считая от толстого конца бревна, начиная с которого в направлении тонкого конца из-за сбежности бревен появляется обзол.

Pitago — полностью онлайн решение, вы можете использовать его на любом устройстве, включая мобильные телефоны и планшеты.

Программа SawsOptimization предназначена для технологов и плановиков лесопильного производства и является инструментом для оптимизации лесопиления и достижения максимального полезного выхода. Программа имеет удобные и гибкие настройки и интуитивно понятный интерфейс, что значительно облегчает освоение программы и дальнейшую работу с ней.

Исходными данными для программы служат:

· Размеры бревна

· Требуемые размеры пиломатериалов и их стоимость.

· Характеристики лесопильного оборудования.

Базовым функционалом программы является расчет оптимальных поставов на основе этих данных. Программа выдает поставы, которые могут быть реализованы на данном оборудовании и обеспечивают максимальный выход либо максимальную стоимость продукции, позволяет рассчитать величину обзольности досок, объем и стоимость готовой продукции.

Зарегистрировавшись на нашем сайте, Вы сможете скачать демо-версию программы в разделе «Документация и поддержка».

Что нового в версии 3.0

Программа SawsOptimization предыдущей версии 2.3 хорошо известна многим лесопильщикам и завоевала широкую популярность в России. Пользователи SawsOptimization2.3 найдут в новой версии программы следующие улучшения:

· расширенные возможности настройки профилей пиления и настроек оборудования, включая: дополнительные настройки для пильных, профилирующих станков, пил и фрез, дополнительные профили оборудования (Карусель, Linck, SAB, пиление в 3 прохода), зависимость ширины пил от толщины пропила.

· Специальные режимы пиления: безсердцевинная доска, пиление с фиксированной толщиной крайних боковых досок, пиление материала с ложным ядром.

· Доработанный движок оптимизации в ряде случаев выдает лучшие результаты.

· расширенные возможности операций с поставами: ручное создание и правка, сохранение-чтение, применение произвольного постава к бревну произвольных размеров, подбор оптимального диаметра под постав.

· Автоматический расчет пильных размеров в зависимости от конечной влажности по ГОСТ 6782-1.75

Помимо базовой версии, существует версия 3.0 Профессиональная, предназначенная для оптимизации цикла лесопиления начиная с сортировки бревен на крупных предприятиях и обладающая, помимо вышеперечисленного, следующим дополнительным функционалом:

· Функционал плановика: групповая оптимизация для бревен разных диаметров, общая спецификация выхода продукции для всего объема пиловочника, планирование и оптимизация для получения треубемого выхода продукции по сечениям.

· Оптимизация с учетом кривизны

· оптимизация сортировки бревен по поставам для получения максимального выхода продукции.

· интергация с программой оптимизации сортировки бревен OptiGrade

Краткое описание озможностей программы SawsOptimization Professional

:

• Пакетная оптимизация для всех диаметров, с расчетом оптимальных поставов для каждого диаметра, общего выхода пиломатериалов и выхода по сечениям.

• Возможность оптимизации для достижения требуемого выхода по сечениям.

Пример: требуется оптимальным образом получить выход сечения 32×150 не менее 10%. Добиваемся этого, при этом общий выход падает с 52,24% до 51,83%.

• Автоматическая оптимизация границ сортгрупп, а также возможность менять границы вручную и видеть, как изменение границ влияет на выход.

Пример: изменение границ сортгрупп повысило выход до 52,66%

• Возможность выбирать альтернативный постав для любой сортгруппы и видеть, как смена постава повлияет на общий выход.

• Учет наличия системы оптимизации раскроя у кромкообрезного станка. Разные варианты ширины боковых досок в одном поставе.

Распределение сырья по диаметрам: возможность либо задавать в штуках остатки сырья на складе по диаметрам, либо использовать статистическое распределение по данным сортировки бревен. Учет всех размерных факторов (диаметр, сбег) при расчете общего выхода.

• Детальное конфигурирование профилей оборудования, возможность задания разных профилей для разных диаметров.

Распиловка леса представляет собой цикл действий с применением разнообразных технологий,направленный на получение из кругляка пиломатериалов, пригодных для дальнейшего использования в промышленности.Длительность и трудозатратность процесса зависят от выбранного метода обработки кругляка, а также времени года.

Рекомендации по распилу

Распиливать бревна на ленточной пилораме можно результативно и легко в зависимости от того, как подойти к этому процессу.

Распланировав заранее усилия и время, можно будет производить раскрой бревен с большей продуктивностью. Можно сделать этот процесс наиболее эффективным, прибегнув к следующим рекомендациям:

1. При распиле бревен рекомендуется использовать только острые пилы. Показателем того, что электропила потупилась, будет частое ее подтягивание во время пропила, т. к. тупое лезвие нагревается и расширяется, т. е. утрачивает напряжение. Таким образом, пила начинает гулять, застревать в бревне, и создаст проблемы по ее вытягиванию обратно. Вовремя замененная пила поможет избежать таких ситуаций.
2. Не допускать разрывов. Ежедневный осмотр и смазка пилорамы занимает не так много времени по сравнению с теми затратами, которые уйдут на замену подшипников на маховиках, а также самой стоимости запасных деталей.
3. Заранее подготовить бревна для распила. Перед тем как начать пилить деревья, их нужно отмыть от грязи, с помощью металлодетектора удалить возможные вбитые в них гвозди, которые могли остаться в бревнах после снятых с них вывесок. Сэкономить время поможет до пиления бревен, процедура обрезки сучков и выступающих узлов на нем с помощью бензопилы, а еще заранее потребуется подрезать торец распиливаемого дерева, чтобы он как можно более точно подходил к поперечнику бревна.
4. Во время раскроя бруса нужно безотлагательно производить его окантовку. Срезать края необходимо сразу после пиления бревна на брусья прямо на ленточной пилораме: сначала с одной стороны, а затем с другой, и так до последней доски, пока не завершится весь процесс пиления и обработки распиливаемого бревна.

Источники

• https://molotok34.ru/stanki/kak-pilit-na-lentochnoj-pilorame.html
• https://lesoteka.com/obrabotka/raskroj-brevna-na-lentochnoj-pilorame
• https://instanko.ru/drugoe/raspilovka-kruglogo-lesa.html

[свернуть]

Способы раскроя

В качестве сырья для производства пиломатериалов используется очищенное от сучьев и верхней части ствола бревно. Чтобы наиболее рационально использовать бревно для производства пиломатериалов применяют различные схемы. Их главная задача снизить процент отходов. А значит, понизить себестоимость продукции. Косвенно, выбранный способ раскроя влияет и на средний расход электроэнергии ленточной пилорамы.

Схемы роспуска бревен

Наиболее популярными способами пиления бревен являются:

• Распиловка вразвал. Производится с помощью параллельных линий по плоскости сечения заготовки. На выходе получается необрезная доска и два боковых горбыля. Это самый простой способ, который используется для производства пиломатериала из бревна небольшого диаметра.
• Распиловка с брусовкой. Сначала из бревна выпиливается двухкантный брус. Остальное сырье используется для производства необрезных досок. Брус можно использовать как самостоятельный материал или распустить на обрезные доски. Такой способ подходит для крупных предприятий, где параллельно, на другом оборудовании, можно производит роспуск бруса.

Чтобы подойти к распилу бревна максимально точно и правильно рассчитать этот процесс на крупных предприятиях используют специальные компьютерные программы. В них учитывается множество параметров. Начиная от толщины пильного диска и заканчивая породой древесины.

На 90 или 180 градусов

В зависимости от модели ленточной пилорамы такое оборудование может использоваться для производства распиловки с:

• Вращением бревна на 90 градусов.

В первом случае используется оборудование, которое поворачивается на 180 градусов вдоль своей оси. Что позволяет получить пиломатериалы с несколькими типами распилов. На первом этапе отделяются горбыли, находящиеся под прямым углом друг от друга. Затем производится вырезка двух досок у кромлевой части.

Этот метод обладает возможностью производства пиломатериала среднего качества. Наиболее популярна такая схема при изготовлении рустикальных досок. К недостаткам такой схемы распила нужно отнести малую скорость производства.

Если используется производство радиальных или трангенциальных досок, то вышеописанная схема не подходит. В этом случае используют распил с одновременным анализом полученных пиломатериалов на наличие дефектов. Если они обнаруживаются, происходит быстрая перестройка оборудования с целью минимизации их количества.

При использовании оборудования с поворотом бревна на 90 градусов, схема распила выглядит следующим образом. Сначала удаляется первичный горбыль. Когда ширина составит не менее 110 мм производят нарезку необрезной доски. При этом со ствола снимается еще 25 – 30 мм.

Проводится анализ остатка бревна. Если на срезанной поверхности количество дефектов находится в допустимом уровне, то производится дальнейший раскрой на пиломатериалы нужных размеров.

Такой способ подходит для оборудования, обладающего одной режущей поверхностью.
