Что такое обратный клапан на воду, зачем он нужен и как самостоятельно его поставить?

Добрый день, дорогой читатель! Относиться с осторожностью к монтажу и эксплуатации трубопроводов газоснабжения и газовых приборов мы уже научились, а вот водопровод нам кажется абсолютно безопасным.

Однако в системах подачи воды также могут возникать разного рода неприятности – отключение насосного оборудования, утечки, падение уровня давления воды на одном из участков, для защиты от которых и ставиться обратный клапан на воду.

Что это и для чего нужен

Обратный клапан – это один из элементов защитной трубопроводной арматуры. Основное предназначение недопущения изменения направления движения потока воды.
Он автоматически закрывает трубопровод, если меняется направление потока в противоположную сторону. Также выполняет следующие функции:

• При отключении подачи воды, препятствует её оттоку по стояку
• Блокирует попадание горячей воды в систему холодного водоснабжения и наоборот
• Значительно снижает вероятность гидроудара
• Увеличивает продолжительность работы оборудования (насосов, счетчиков и т.д.)
• Снижает риск разрыва соединений в водопроводной системе

Принцип работы клапана

Обратный клапан, как и любое устройство для системы водоснабжения, устанавливают с целью защиты сети от каких-либо изменений параметров потока. Проще говоря, чтобы вода подавалась постоянно, без остановок и перерывов, в нужном объеме.

Более узкое назначение клапана – организация перемещения воды в одном направлении и препятствие ее возвратному движению.

Производители насосных станций оснащают комплекты клапаном, а если этого элемента запорной арматуры нет, то настаивают на его обязательном приобретении

Задачи, которые решает установка такого клапана на насосную линию:

• стабилизирует давление и напор воды при перемещении из скважины или колодца;
• организует подачу воды в нужном направлении – от источника к потребителю;
• сохраняет магистраль постоянно заполненной;
• защищает оборудование от скачков давления, форс-мажорных ситуаций и внепланового ремонта.

Принцип действия зависит от вида и конструкции клапана. Рассмотрим его на примере устройства, предназначенного для врезки в трубу.

Простейшая модель для водопровода, изготовленная из латуни и нержавеющей пружинной стали. Способ присоединения – муфтовый, резьба – внутренняя. Рассчитан на температуру до +110 ˚С

Основными элементами конструкции обратного клапана являются две рабочие детали: седло и запорный элемент. Для возврата запорного элемента в первичное положение предназначена пружина.

Принцип действия обратного клапана прост. При течении жидкости в прямом направлении, от источника к внутренним сетям, тарелка клапана смещается внутри корпуса, открывая зазор для воды. Если происходит передвижение жидкости в обратном направлении, запорный элемент плотно прижимается к седлу и полностью перекрывает проходное сечение.

Запорный элемент имеет несколько вариантов исполнения: цилиндрический золотник, конус, шарик, тарелка. Точное попадание на седло при обратном перемещении обеспечивают дополнительные направляющие

Без обратно-запорной арматуры при выключении насоса жидкость, согласно законам гидродинамики, отправилась бы обратно в скважину или колодец.

Где нужно устанавливать

• При необходимости обратный клапан устанавливают там, где нужно обеспечить движение потока в одном направлении.
• После счетчика воды, для защиты от гидравлического удара
• На трубы горячей и холодной воды при одновременном использовании. Из-за разности давления возможно перетекание через смеситель
• На входе водонагревателя во избежание выхода нагревшейся воды в систему холодного водоснабжения
• Перед насосом или насосной станцией для предотвращения оттока воды в случае отключения электричества или поломки
• На самом входе всасывающей трубы
• В системе защиты от проточек посудомоечной и стиральной машины

Где в квартире, установить обратный клапан — видео

Как правильно установить

Самая простая установка обратного клапана через муфту с резьбой. Подходит для монтажа в системе водоснабжения квартиры и частного дома.

Порядок работ (инструкция пошагово)

Выбрать место расположения см. выше

Приготовить фитинги нужного диаметра.

На резьбу намотать уплотнитель (лён, фум-лента, нить)

С помощью фитинга закрепить обратный клапан

Открыть кран и проверить нет ли протечек

Если не уверены или сомневаетесь в своих возможностях вызовите сантехника

Это важно! На корпусе клапана есть изображение стрелки. Направление стрелки должно совпадать с направлением протока воды в трубопроводе

Даже самая надежная запорная арматура со временем выходит из строя. Поэтому необходимо знать, как самому снять обратный клапан.

• Сначала нужно кранами перекрыть поток воды
• при необходимости слить из системы
• Потом откручиваем гайки.
• Демонтируем фланцы или фитинги
• Снимаем обратный клапан.
• Если есть возможность меняем вышедшие из строя детали (например, пружину)
• Собираем в обратном порядке.

.

Внимание! Если монтаж клапана производится вблизи счетчика воды. Действовать нужно аккуратно, чтобы не повредить пломбу, установленную управляющей компанией.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

• корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
• запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
• пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

• Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
• При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
• При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство

В конструкцию любого вида обратного клапана входит разборный цилиндрический корпус, состоящий из:

• зоны приёма (соединения с трубопроводом);
• ограничителя (одной или двух створок, шарика и т. п.);
• механизма, для фиксации ограничителя;
• зоны вывода (крепления с трубопроводом).

Для изготовления корпусных деталей используется:

• латунь;
• бронза;
• титан;
• чугун;
• сталь (в том числе легированная и нержавеющая);
• неметаллические материалы;
• высокотемпературная ферритная сталь.

Необходимую герметичность запорного элемента на седле обеспечивают уплотнительные поверхности, для изготовления которых применяется:

• прочная каучуковая резина;
• пластмасса;
• коррозионностойкая сталь, наплавленная тонким слоем.

Виды обратно-запорных устройств

По месту установки все обратные клапаны, предназначенные для насосного оборудования, делят на две категории:

• для монтажа на всасывающую трубу поверхностного насоса или через переходник к погружному насосу;
• для монтажа на трубопровод.

Первые предотвращают обратное движение воды и обеспечивают заполнение системы в постоянном режиме, вторые регулируют давление в водопроводе.

Рекомендуем устанавливать оба вида обратно-запорной арматуры, так как функции устройств отличаются. Клапан на всасывающем шланге дополнительно защищает насос от «сухого хода», предотвращает возникновение воздушных пробок, то есть отвечает за исправность насоса. Даже если оборудование изначально снабжено опцией защиты от «сухого хода», благодаря обратному клапану не придется постоянно заливать воду.

Установка такого клапана в месте всасывания – обязательное мероприятие. Но для стабилизации давления в системе аналогичное устройство монтируют перед насосной станцией или перед гидробаком, если он расположен отдельно

Клапаны, которые устанавливают на трубу во внутридомовой разводке, препятствуют возвращению жидкости наружу – к насосу или скважине. Они поддерживают необходимый напор воды и регулируют давление. Главной функцией трубных моделей считается защита насосного и сантехнического оборудования от резких скачков давления и гидроударов.

Виды и конструкции

Кроме различия в материале изготовления, водяные обратные клапаны имеют особенности в конструкции.

Пружинный муфтовый

Корпус клапана данного вида образует два цилиндрического элемента, соединённых между собой резьбовым способом. Запорный механизм состоит из пластикового/металлического штока, верхней и нижней золотниковой тарелки, герметичной междисковой прокладки. Открытие запора при достижении давления потока воды требуемого значения происходит за счёт ослабевания пружины. При понижении уровня давления пружина прижимает тарелку к седлу, перекрывая проход.

Герметичность корпусных деталей обеспечивается уплотнительными прокладками, установленных в местах их соединения.

Поворотный лепестковый

Устройство оснащено особым запорным элементом — подпружиненной тарелкой в форме лепестка. Ось её поворота расположена выше проходного отверстия. Под воздействием потока воды лепесток откидывается и открывает проходной канал. Если давление снижается ниже допустимого уровня тарелка падает и закрывает отверстие. Такой способ срабатывания приводит к возникновению гидравлического удара, поэтому изделия диаметром более 400 мм оснащаются механизмом плавного закрытия.

При отсутствии данного устройства лепесток клапана большого размера будет сильно хлопать по седлу, что приведёт к его быстрому износу.

Шаровая модель

В ней затворяющий элемент имеет форму шара, который при уменьшении напора воды опускается, запирая проходное отверстие. Он также приводится в движение силой сжимания пружины при открытии прохода или разжимания — при возврате затвора в закрытое состояние.

Шаровые клапаны имеют съёмную крышку, которая позволяет выполнять их обслуживание без демонтажа.

Изделие подъемного типа

В клапане подъёмного типа запорным органом является золотник, который под действием напора поднимается и не препятствует течению воды. При падении давления золотник опускается на седло, не позволяя потоку совершать обратное движение. Такие приборы предназначены для установки только на горизонтальных трубопроводах, так как их ось всегда должна располагаться строго вертикально.

Наличие съёмной крышки у такого клапана позволяет ремонтировать и чистить его без демонтажа из трубопроводной системы.

Обратные клапаны для скважинного насоса

Обратные клапаны, установленные на всасывающей магистрали, называют донными. Их используют в комплекте насосных станций, чтобы препятствовать сливу воды из сети обратно в скважину и поддерживать давление на нужном уровне.

Модели отличаются конструкцией. Обычно используют пружинные, реже – створчатые клапаны. Если у пружинных главными рабочими элементами являются пружина и диск, перекрывающий поток, то у створчатых – 1-2 створки, раскрывающиеся под напором жидкости.

Способ присоединения устройства к трубе или шлангу также бывает разным. Чаще применяют изделия с муфтовым способом крепления, реже – с фланцевым.

Чтобы клапан не засорялся и осадок со дна источника не перемещался далее – в насосное оборудование, под ним устанавливают фильтр с мелкой сеточкой.

Виды механизмов

Запорные устройства условно делятся по нескольким критериям. Наиболее распространенные механизмы:

1. Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
2. Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.
3. Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
4. Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
5. Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

В бытовых условиях чаще всего устанавливают подъемные виды клапанов. Это обусловлено простотой ремонта: в них просто надо заменить пружину.

На что обратить внимание при выборе?

Способ монтажа:

• Фланцевый. С помощью приварных дисков-фланцев, имеющихся по краям, чаще всего крепятся шаровые клапаны. Это очень прочное соединение, востребованное на магистралях больших диаметров.
• Межфланцевый. В таком исполнении обычно выпускают поворотные клапаны. Изделие размещают между фланцами и стягивают их резьбовыми шпильками. Этот метод монтажа может показаться ненадёжным, но на деле он не уступает по прочности остальным.
• Муфтовый. Установка муфтового обратного клапана в трубопроводе осуществляется за счёт резьбы. Эти модели просто навинчиваются на концы труб и герметизируются. Они не подходят для промышленных магистралей, зато отлично приживаются в быту.

Размер

Диаметр проходного отверстия должен совпадать с диаметром трубопровода. Для правильной установки обратного клапана на трубу узнайте её фактический размер и округлите число до ближайшего из стандартного ряда: (6, 8, 10 (3/8”), 15 (1/2”), 20 (3/4”), 25 (1”), 32 (1 1/4”), 40 (1 1/2”), 50 (2”), 65 (2 1/2”), 80 (3”), 100 (4”), 125, 150, 200 и далее).

Материал

Если вы ищете клапан для горячего водоснабжения, приобретите латунное изделие с никелевым покрытием или же стальное. Клапаны из ПВХ или полипропилена в условиях экстремальных температур прослужат вам меньше заявленного срока. При этом не стоит списывать их со счетов: это практичное решение для других повседневных задач.

Рабочее давление

Лучше, если номинальное давление клапана будет в два раза больше фактических нагрузок. Это залог того, что устройство исправно проработает долгие годы.

Преимущества и недостатки

Установка обратного клапана позволит эффективно решать следующие задачи:

• стабилизировать работу водопровода;
• свести к минимуму риск проникновения воздуха в систему;
• снизить затраты на электроэнергию, если таким устройством оснащается система подачи горячей воды, нагреваемой электрическими приборами;
• обеспечить подачу воды некоторое время, даже при отключённом насосе.

Кроме того, такие приборы обладают такими преимуществами:

• малым весом и длиной;
• высокой степенью герметичности и надёжности;
• простотой монтажа.

К недостаткам можно отнести то, что прибор требует регулярного техобслуживания.

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

• На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении; Установка обратного клапана на погружном насосе
• На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке; Обратный клапан для системы водоснабжения на базе насосной станции
• На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;
• На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;
• В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя. В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;
• На водомеры для предотвращения движения воды в противоположную сторону;
• В канализационных системах для предотвращения обратного хода стоков.

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

Где применяется

Обратный клапан очень полезен в водоснабжении частного дома.

Если по какой-то причине остановился насос, он не даёт воде стекать обратно в колодец или скважину. В случае отключения электричества или отключения насоса, нет необходимости заново заполнять систему водой.

На трубах водопровода.

Подача горячей и холодной воды в частных и многоквартирных домах производится по разным трубам. Иногда разное давление воды приводит к тому, что горячая вода заполняет трубы с холодной водой. Клапан позволяет привести давление к норме.

Перед счетчиком холодной и горячей воды.

Поможет защитить от поломки в случае гидроудара.

На входе в водонагреватель.

Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Предотвращает отток

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет. Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно.

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования.

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

Разновидности арматуры

В продаже можно найти несколько разновидностей клапанов-обраток. Принцип их действия одинаков, разница в конструкции. Кратко охарактеризуем каждый тип.

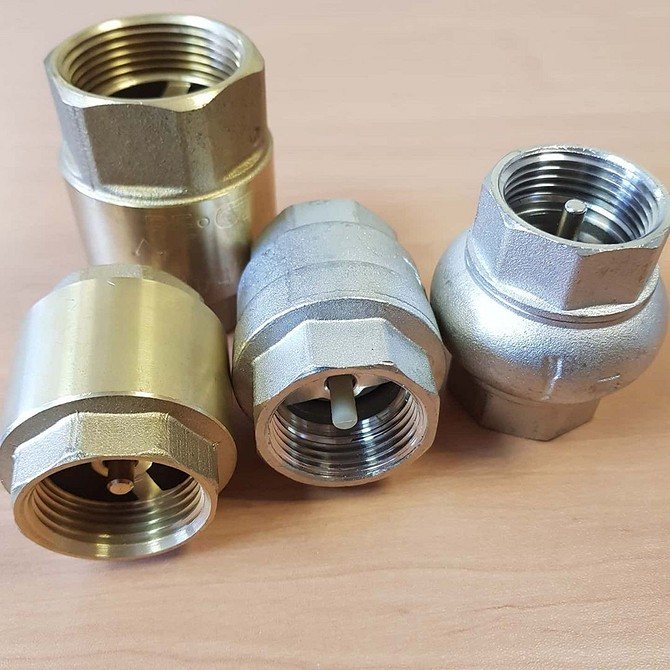

Пружинный

Считается самой компактной разновидностью. Бывает дисковым или двустворчатым. В первом случае запором служит пластинка-диск из металла. Пружина ее плотно прижимает к седлу. В этом положении путь для жидкости закрыт. Водный поток отжимает пружинку и поднимает диск. При пониженном давлении клапан закрывается. Это простейшая схема, которая хорошо работает в системах водоснабжения, где невозможен гидроудар.

Если есть вероятность гидравлического удара, устанавливают двустворчатые конструкции. Они такие же, как дисковые, но запорный элемент, открывая отверстие для жидкости, складывается пополам. Это смягчает последствия гидроудара. Есть модели двустворчатых клапанов со специальными амортизаторами. Их устанавливают в сложных гидросистемах.

Основными преимуществами пружинных устройств считаются компактность и небольшой вес. Особенно компактны межфланцевые модели, которым не нужны специальные фланцы для закрепления к трубопроводу. Пружинные системы очень просты в эксплуатации и монтаже, могут устанавливаться на горизонтальные, наклонные и вертикальные магистрали. Значимый недостаток — их нужно полностью снимать для ремонта.

Instagram akvatepblg

Instagram teploplas_krd

• Водоснабжение и канализация

  Как не затопить соседей: 8 советов для ремонта ванной

  Читайте также:  Состав и назначение фонтанной арматуры: схема обвязки

Поворотный

Запором в этой конструкции служит лепесток-золотник. Он крепится на поворотной оси, которая находится над проходным отверстием. Поток откидывает золотник и открывает себе проход по трубопроводу. При недостаточном давлении лепесток падает и перекрывает отверстие. Если диаметр у детали большой, то удар золотника о посадочное место бывает очень сильным. Это способствует быстрому износу арматуры и может провоцировать гидроудары.

По этой причине модели больших размеров выпускаются в безударном исполнении. Они оснащены дополнительным механизмом, который мягко ставит золотник на место. Для небольших устройств такие приспособления не нужны.

Основное преимущество поворотных систем — низкая чувствительность к уровню загрязнения подающейся через них жидкости при хорошей герметичности. Кроме того, они могут работать в трубопроводах больших размеров. Правда, в таком случае используются только безударные модели.

Instagram altor_union_minsk

Instagram kupitruby

Подъемный

В этой конструкции проходное отверстие перекрывает подъемный диск-золотник. Водный поток, движущийся под определенным напором, его поднимает. Когда давление уменьшается, затвор опускается вниз, встает на свое посадочное место и перекрывает отверстие.

Ось, где крепится диск, расположена так, что нормальная работа клапана возможна только в точно вертикальном положении. Поэтому его нельзя устанавливать даже на наклонных, а тем более горизонтальных трубопроводах. Это важная особенность подъемной конструкции.

Ее основное преимущество — возможность ремонта без демонтажа. Очистку и ремонтные работы проводят через специальный лючок со съемной крышкой. Значимым недостатком подъемных устройств считается чувствительность к уровню загрязнения проходящей через них жидкости.

Instagram krasarmaprom

Instagram ayvaz_kazakhstan

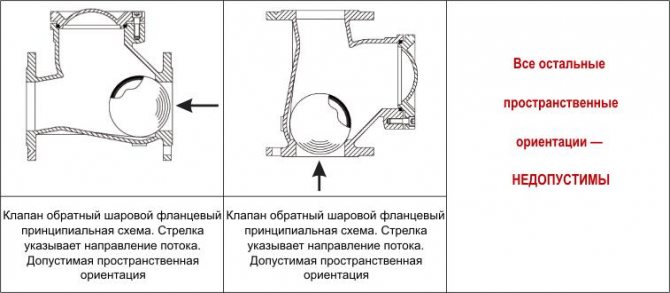

Шаровый

В качестве запорного элемента используется металлический шар. Иногда он покрыт слоем резины для лучшего прилегания к посадочному месту. Шар подпружинен, поэтому, пока не подается жидкость, он перекрывает проходное отверстие. Поток давит на пружину и сдвигает ее вместе с шаром. При снижении давления или перенаправлении потока подпружиненный шар перекрывает проход жидкости.

Это очень простая и надежная конструкция. Может работать в горизонтальных, наклонных или вертикальных трубах. Она универсальна, используется для разных инженерных систем. Некоторые модели оснащаются крышкой, чтобы их можно было чистить и ремонтировать без демонтажа.

Instagram abra_armatura

Instagram abra_armatura

Отличительной характеристике конструкции и назначение клапана обратного типа

Приспособление по размеру небольшое, однако без него поддерживать водонапор в системе не представляется возможным. Оно принадлежит к той сантехнической арматуре, которая предназначается предупреждать изменение направления потока жидкости. Можно повстречать пневматические водонапорные установки, в моделях которых заложен обратный затвор. В большинстве случаев он комплектуется со всасывающим шлангом. Но большинство изделий поставляется без данной детали, ее приходится покупать отдельно. Рабочий принцип аналогичен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в ином.

Имеется очень и очень много видов обратных клапанов. Для использования в бытовых целях применяются:

1. Пружинные муфтовые. Состоят из 2-ух частей, объединенных резьбой и установленной между ними прокладкой из резины.
2. Аналогичные, однако с латунным золотником, имеющим сферообразную форму. Выделяются большой пропускной способностью.
3. Комбинированные пружинные, включающие воздухоотводчика, через который стравливают воздух. Благодаря аналогичным устройствам становится проще обслуживание системы.
4. Пружинные с полипропиленовым корпусом. Ставят на водомерный узел из того же материала.

Место монтажа: подающая магистраль, ввод в независимую систему конкретно за насосом или перед ним. В зависимости от размещения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предохраняют падение давления в системе. Если в начале всасывающей трубы не стоит клапан, то когда насос остановится, вода течет назад, в магистрали появляются воздушные пробки. При запуске «досуха» приходят в негодность уплотнители, после перегорает подмокший электрический двигатель.

Современные помпы защищены от подобных грозных последствий, а старые модели от этого не защищены. Но все равно после каждой остановки станции нужно будет заливать воду – так она устроена. Установка арматуры запорной на трубе забора обязательна. Нужно собственно это простое устройство которое работает механически, из-за того что никакая электроника не в состоянии одолеть силу земной тяжести, под влиянием которой жидкость течет из труб, если не стоит клапан обратный.

Трубопроводная арматура запорного типа играет несколько иную роль. Она предназначается в значительной степени оберегать не насос, а систему распределения домашней воды. Закрывая поток, не даёт возвратиться в мембранный бак, поддерживая напор. Монтаж насосной станции без клапана обратного типа на раздаче вызывает гидроудары, работу устройства во внештатном режиме. Установка затвора увеличивает надежность и результативность провода воды, увеличивает рабочий срок сантехоборудования, приборов которые используются в домашних условиях.

Хитрость с водяной станцией в доме

Размеры обратных клапанов зависят от области использования:

• обыкновенный – применяется почти что во всех системах водообеспечения;
• очень маленький – ставится в середине отрезков трубы водяного счетчика;
• не очень большой – располагают на выходе учетного прибора;
• большой – выполняют из чугуна, используются в промышленных системах.

Отливают деталь из латуни: металл устойчив к влиянию солей, минералов и кислот, которые растворены в воде. Материалом для иных элементов служит медь и цинк или специализированные составы полимера. Все прокладки резиновые или силиконовые. Также реализовываются устройства из нержавейки. Они выделяются большой ценой из-за прочности и очень высокой коррозионные стойкости. При возможности приобрести такую деталь не нужно смотреть на стоимость – она служит верой и правдой. Латунную приходится менять или ремонтировать очень часто.

Область использования не исчерпывается станцией с насосом. В бытовых целях клапан обратный применяется:

• на стояках горячей и холодной воды, если жилая площадь в многоэтажке;
• в нагревательных устройствах – электрический водонагреватель, электрическая или колонка газовая;
• для местного отопления приватного дома;
• ими оборудуется канализация для устранения опасных ситуаций.

Советы по выбору и примерная цена

Выбирать запорную арматуру для воды нужно в зависимости от параметров самой гидравлической системы, загрязнённость пропускаемой среды, установочных размеров и способа крепления. Для систем отопления, собранных из металлического трубного проката больше подойдёт модель поворотного обратного клапана. Они менее чувствительны к загрязнению, которому подвержена вода, текущая по ржавеющим со временем стальным трубам. Современные металлопластиковые трубы не подвержены загрязнению, поэтому к ним можно подсоединять дисковый прибор с муфтовым креплением.

Большое значение имеет и материал, из которого изготовлено устройство. Полипропиленовые конструкции нельзя устанавливать на трубопроводах горячего водоснабжения, так как они проявляют слабую устойчивость к высоким температурам. Здесь подходящим вариантом будет модель, изготовленная из прочного металла. Пластиковые изделия более подходят для холодной воды. Полезное видео по выбору модели на насос можно посмотреть на видео:

Цены на изделия у производителей разные и устанавливаются в зависимости от номинального диаметра, конструкции и особенностей производственного процесса.

Примерная стоимость приборов от наиболее известных изготовителей приведена в таблице:

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

• Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
• Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
• В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
• При использовании погружного насоса затвор необходимо поставить на его выходе.
• При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Назначение и сфера применения

Как уже упоминалось, назначение приспособления — ограничивать проход воды в обратную сторону. Т.е. вода поступает в систему, но обратно уже не стекает. Создается полностью замкнутый контур, в который можно только добавлять жидкость. Для слива можно установить отдельный кран (в самой нижней точке контура).

Такой клапан применяется в сфере холодного и горячего водоснабжения, а также в системах отопления. Как мы и говорили ранее, в системах холодного водоснабжения обратный клапан применяется для подачи воды из скважины в гидроаккумулятор. В случае горячего водоснабжения клапан обеспечивает бесперебойную работу электрических и газовых водонагревателей. Что касается систем отопления, то клапан для воды здесь устанавливается «на входе». Очевидно, в любой системе отопления должна быть возможность подачи воды, чтобы наполнить контур. Подача осуществляется именно через обратный клапан. То есть, туда мы воду подаем, обратно она не вытекает ни при каких условиях, даже если вода кончилась везде: в гидроаккумуляторе, центральном водоснабжении, в скважине и др.

Где правильнее расположить обратный клапан

Понятно, что такой клапан должен располагаться между гидроаккумулятором и скважинным насосом, ведь в противном случае монтаж аккумулятора потеряет какой-либо резон. Но где именно устанавливать клапан? Самым верным будет способ расположить обратный клапан в области насоса на трубе из полиэтилена низкого давления. И тогда:

• При отключении насоса в систему обратно станет сливаться минимальный объем жидкости, т. е. необходимо будет минимум электрической энергии, чтобы восполнить такую потерю при запуске насоса.
• В обратном направлении через насос будет проходить наименьший объем жидкости, крутя его рабочее колесо в обратном направлении (чрезвычайно нежелательно для насоса).
• Чем будет больше объем пустоты, которая не заполнена водой, между насосом и гидроаккумулятором, тем сильнее сможет разогнаться вода при запуске насоса и, соответственно, тем сильнее будет гидравлический удар.

Как правило, установка подобного клапана производится прямо на выходе из насоса артезианской скважины. И в ситуации, если насос загружен в систему на небольшую глубину, а скважина находится неподалеку от дачного участка, то достаточно использовать один обратный клапан. Если же скважинный насос опустили довольно глубоко, и скважина на известняк расположена на достаточно большом удалении от автоматики, то необходимо устанавливать по крайней мере еще 1 обратный клапан. Как правило, устройство ставится вблизи автоматики и гидроаккумулятора скважины.

Принцип работы

Принцип работы запорного устройства данного типа достаточно прост и заключается в следующем:

• вода, поступающая в корпус прибора под напором, оказывает воздействие на затвор и отжимает пружину, которая удерживает его в положении «закрыто»;
• пока уровень давления потока достаточно высок, пружина находится в сжатом состоянии и удерживает запорный элемент в положении «открыто» и вода может свободно течь через корпус прибора в требуемую сторону;
• при снижении давления или изменении направления движения воды, пружинный механизм клапана возвращает затвор в положение «закрыто».

Работая таким образом, обратный клапан, предотвращает нежелательное движение жидкости в обратном направлении.

Особенности и способы расположения обратного клапана в системе

Эта часть скважинного насоса состоит из запорной круглой пластины и пружины, расположенных в цилиндрической емкости из латуни. Пружина имеет довольно небольшую жесткость и потому легко пропуская воду в одном направлении, блокирует ее движение в обратном. При монтаже такого устройства возможно его присоединение в одном из двух положений насосной системы:

• Основное входное отверстие всасывающей трубки (чаще используют модели с сеткой — фильтром).
• Участок перед насосной скважинной системой.

Многие пользователи устанавливают обратный клапан прямо на сам насос, что не рекомендуется производителями. В результате такого монтажа при использовании насосной станции в системе возможно образование воздушной пробки, что не позволяет устройству полноценно выполнять свою функцию. В идеале необходимо устанавливать изделия подобного типа на расстояние в 0,5-1 метр от насоса.

Значение обратного клапана в поверхностных насосах велико: его наличие исключает необходимость постоянно включать насосный механизм для повторного забора воды. Благодаря этому такое оборудование прослужит долго и увеличит скорость подачи воды потребителю.

При покупке изделия следует учитывать, на трубу какого диаметра оно будет в дальнейшем установлено. При монтаже этого оборудования происходит некоторое сопротивление водяной струе, что снижает давление в системе в среднем на 0,5 атм, о чем заранее сообщают производители.

Частые ошибки и проблемы при установке

Среди наиболее частых ошибок, допущенных при установке обратного клапана на воду можно выделить:

• размещение прибора без учёта направления потока;
• недостаточная герметичность мест соединения, из-за чего может возникнуть пропуск среды при закрытом затворе;
• выбран слишком большой диаметр прибора, поэтому он стучит при эксплуатации;
• слишком близко размещают клапан к насосу, что приводит к появлению дребезжащего звука;
• используют чрезмерно большое количество пакли при паковке резьбового соединения — муфта может лопнуть;
• при монтаже забывают извлечь заглушку проходного отверстия или фиксатор затвора.

Как установить обратный клапан

На просторах интернета существует два абсолютно противоположных мнения о том, снизу или сверху скважины нужно осуществлять монтаж обратнозапорного клапана. Кроме того спорят часто о том, насколько важна ориентация в пространстве самого механизма. Давайте разберемся.

Правила установки шарового обратного клапана

С одной стороны, подпружиненная мембрана, установленная внутри корпуса запорного механизма, вроде как и не требует обязательной вертикальной установки. Но, в итоге – именно она обязательна, если вы не хотите осуществлять периодический ремонт с полной заменой затворных аппаратов, которые в горизонтальном варианте установки со временем просто забиваются отложениями осадка и грязи и на самой мембране и на стенках корпуса. Эта грязь приводит к тому, что пружина затвора не держит воду.

Теперь о том, где именно устанавливать обратнозапорный механизм. В абиссинских скважинах – однозначно – вверху. Потому что в противном случае скважина работать нормально не будет. Когда происходит бурение абиссинской скважины, то обратнозапорный механизм нужно герметично поставить вверху сразу после попадания в водоносную жилу.

И именно установка обратнозапорного устройства снизу не даст вам отследить момент попадания в жилу потому, что не будет давать оттока воды. Если установить его снизу, то понять уходит ли налитая вода в водоносный слой можно будет только при помощи ручного или ножного устройства.

Теперь, что касается погружных центробежных насосов в глубоких скважинах. Давайте включим голову и подумаем логически. Если обратнозапорный механизм служит для поддержки постоянного вакуума в скважине, и весь механизм подачи воды осуществляется за счет вакуума, производимым центробежным насосом, то главное в этом вопросе: что происходит в момент выключения напорного аппарата.

А происходит следующее: обратнозапорный механизм наглухо закрывается, переводя саму скважину в ждущий режим. При этом вакуум, который создала напорная установка, остается на прежнем уровне, и удерживает воду у самой поверхности трубы, не дает ей опускаться снова вниз.

То есть вода постоянно держится на уровне напорного аппарата и сразу после включения начинает подачу воды в трубу. Согласитесь, что при таком подключении обратнозапорного механизма значительно снижается нагрузка на сам насос.

Единственным недостатком такого подключения может быть невозможность обратного слива воды. Поэтому, есть еще вариант установки обратнозапорного механизма перед гидроаккумулятором, непосредственно до входа воды в дом. Такой вариант упростит сброс воды обратно в скважину и облегчит ремонт и обслуживание.

Но, здесь важна герметичность всех частей водопровода, чтобы не шел подсос воздуха. Кроме того, при любом методе подключения перед обратнозапорным механизмом следует устанавливать сеточку, чтобы в клапан не попадала случайная грязь, мелкий мусор и камешки.

Материалы изготовления

Для производства обратных клапанов используются различные материалы, которые следует выбирать с учетом условий эксплуатации клапана, типа рабочей среды и других требований, предъявляемых к ним в конкретных отраслях.

Самыми популярными материалами для обратных клапанов являются:

• Нержавеющая сталь;
• Различные стальные сплавы;
• Латунь;
• Пластмассы, в основном полипропилен.

То, из чего должен быть сделан обратный клапан, во многом определяется типом протекающей через него рабочей среды, включая ее физическое состояние, уровень агрессивности и требуемое давление открытия и скорость потока.

Как самостоятельно изготовить обратный клапан

Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.

Для решения этой задачи вам потребуются следующие материалы и инструменты:

• тройник с внутренней резьбой, который будет выполнять функцию корпуса;
• муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
• жесткая пружина, изготовленная из стальной проволоки;
• стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
• стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
• стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.

Описание устройств

Обратный запорный клапан выглядит довольно просто. Внутри конструкции находятся следующие основные элементы:

• маленькая пружинка, выполняющая функцию задержки затворного механизма;
• затвор с уплотнителем — может изготавливаться из прочного пластика или стали;
• металлический корпус (как правило, разборной для удобства обслуживания), состоящий из двух резьбовых частей.

Сегодня существует большое количество запорных механизмов. С учетом конструкции устройство может быть дополнено следующими вспомогательными элементами:

• штоком;
• штифтом на шарнирах;
• шариковыми подшипниками;
• пружинами;
• эластомерами;
• дисковыми рычагами.

Чтобы правильно подобрать запорный элемент, необходимо отталкиваться от конструкции системы и основного назначения установки.

Тип подключения

Выбирая тип установки устройства, важно обращать внимание на советы специалистов, чтобы не допустить ошибок и не нарушить работу системы:

1. Нередко в системе присутствуют паразитные потоки жидкости. Именно они предполагают установку устройства с высоким гидравлическим сопротивлением, каким является лепестковый обратный клапан. Лепестковый клапан должен монтироваться строго горизонтально, иначе его затвор не будет работать, что способствует оттоку воды в обратную сторону.
2. Если предусмотрен байпасный узел, лучше всего использовать здесь шариковый обратный клапан, поскольку его гидравлическое сопротивление равняется нулю.
3. Если вы собираетесь ставить обратный клапан в точке подпитки системы отопления, то здесь лучше установить устройство с тарельчатым затвором, рассчитанное на работу с высоким давлением жидкости.
4. Отдавайте предпочтение современным типам устройств, к которым относятся обратные клапаны в корпусе из латуни и нержавеющей стали.

Как сделать правильный выбор

Для каждой гидросистемы необходимо выбрать обратный клапан для воды, наиболее подходящий для работы в указанных условиях. Необходимо учитывать номинальное давление в системе, установочные размеры и способ крепления.

В отопительные системы с металлическими трубами желательно устанавливать поворотный обратный клапан, т. к. при постоянной циркуляции воды происходит ее загрязнение. Поворотные обратные клапаны малочувствительны к загрязнению среды.

При применении современных металлопластиковых труб загрязнение минимальное, поэтому возможно применение пружинного дискового обратного клапана.

По водопроводным системам вода идет очищенная, диаметры труб небольшие. В этом случае самый оптимальный выбор – шаровый обратный клапан с муфтовым креплением.

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

• лепестковые;
• тарельчатые;
• шаровые.

Для справки. В промышленном производстве и сфере водоснабжения встречаются и другие разновидности изделий – двустворчатые, подъемные и дисковые, используемые в качестве сетевых элементов на трубопроводах большого размера. В частном домостроительстве подобная арматура не применяется.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

• корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
• дисковый затвор, закрепленный на оси посредством поворотного рычага;
• седло с уплотнением, куда прилегает диск в закрытом состоянии.

Примечание. Существует 2 версии изделий – со свободным либо подпружиненным лепестком. Во втором случае створка принудительно закрывается пружиной, чтобы запор срабатывал в вертикальном положении.

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.

Для справки. Благодаря принципу действия изделия получили несколько названий – гравитационные, поворотные, «хлопушки».

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

• диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
• максимальное рабочее давление – 16 Бар;
• низкое гидравлическое сопротивление;
• сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
• гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

• способность функционировать при любой ориентации корпуса в пространстве;
• рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
• тип соединения – муфтовое (внутренняя трубная резьба);
• пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
• уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

Справка. Существуют более компактные версии обратных пружинных клапанов, устанавливаемых между фланцами. Уменьшение габаритов бывает полезным при монтаже обвязки котлов в условиях ограниченного пространства топочной.

Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Шаровые затворы

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

1. Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
2. Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
3. Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
4. Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Справка. Шариковые фекальные клапаны, действующие по аналогичному принципу, широко применяются в системах канализации. Назначение – предотвратить движение нечистот обратно к сантехническим приборам.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео:

Общая схема применения устройства и принцип его работы в системе

Разнообразие конструкций устройств позволяет обеспечить широкое их применение с учетом технических особенностей и условий установки. Традиционно для систем водопроводов применяется несколько типов установки устройств. Это вызвано необходимостью обеспечения работоспособности систем с учетом глубины забора воды с водоносного горизонта, протяженность трубопровода, наличием водонапорной башни или гидроаккумулирующего устройства.

Для индивидуальной системы водопровода с гидроаккумулятором и забором воды из закрытого источника воды применяются устройства, устанавливаемые непосредственно в источник водоснабжения.

1. Устройство подсоединяется к заборной трубе и опускается на глубину. В таком варианте установки работа клапана осуществляется по следующей схеме:
2. После установки устройства, подключения сетчатого фильтра заборная труба опускается в скважину;
3. Труба подсоединяется к электронасосу на поверхности;
4. Внутренний объем заборной трубы и насоса заполняется водой.
5. После включения насоса, вода из трубы под действием вакуума поступает в гидроаккумулятор и создает разреженность среды в трубе;
6. Под действием разреженного пространства открывается захлопка и вода из скважины поступает в систему водопровода.
7. При заполнении гидроаккумулятора и достижении необходимого давления внутри водопровода автоматика отключает электронасос;
8. При выключенном насосе вода в подающей трубе начинает обратное движение, и давит на заслонку;
9. Заслонка обратного клапана перекрывает отвод воды за пределы трубы, таким образом сохраняя давление внутри трубопровода.

Внимание! Для неглубоких скважин, для которых применяются насосы бытовых насосных станций достаточно одного обратного клапана. При этом достаточно и одного фильтра грубой очистки, для фильтрации крупных вкраплений нерастворимых частиц.

Размеры изделий

Говоря о размерах обратного клапана, прежде всего, выделяют условный проход и условное давление устройства. Условный проход фиксирован значениями от 10 до 400 мм, включительно. Есть модели 15, 20, 25, 65, 80 мм, и с другими диаметрами прохода. Под условным давлением понимают величину давления воды в контуре, при которой обратный клапан открывается. Здесь выделяют значения от 0,25 МПа, до 2580 МПа. Среди промежуточных значений, выделяют: 6.3 (МПа), 10 (МПа), 16 (МПа). Стоит отметить, что обратные клапаны различаются по диапазону рабочих температур, среди которых встречаются модели, способные эксплуатироваться с жидкостью от -60, до 600 градусов по Цельсию.

Классификация арматуры по способу управления

Арматура ручного управления. Управление рычагом, маховиком, штурвалом или другим элементом конструкции арматуры осуществляется персоналом в ручном режиме на корпусе арматуры, (задвижки с маховиком, краны шаровые с ручкой и др.)

Арматура дистанционного управления конструктивно выполнена без органа управления и соединяется с ним дистанционно, при помощи адаптера – выносного или телескопического штока, штанг, рычагов. Например, задвижка чугунная МЗШ устанавливается на трубопроводе, под землей, а управление осуществляется при помощи штока, с поверхности земли, через специальный люк-ковер.

Арматура приводная. Управляется с помощью внешнего электрического, пневматического или гидравлического привода, установленного непосредственно на корпусе арматуры. Наиболее часто применяется на запорной и регулирующей арматуре. Также управление может быть осуществлено в ручном режиме, с помощью ручного дублера, обычно имеющегося на приводе (кроме клапанов электромагнитных (соленоидных), кранов с сервоприводом и др.).

Арматура автоматического управления. Управляется воздействием энергии рабочей среды непосредственно на запорный или регулирующий орган, мембрану, управляющее устройство, либо воздействием командного давления (сигнала) на такое устройство, полученное от автоматических приборов, датчиков и т.д. Например, регулирующие клапаны с позиционером, регуляторы давления Danfoss, РДС, регуляторы температуры РТ-ДО (ДЗ).
