Съемники подшипников: механические и гидравлические

Для того чтобы снять подшипник с места установки, используют съемник. Он имеет захваты, которыми подшипник захватывается и стягивается усилием шпинделя.

Всегда имейте в виду, что усилие нужно прикладывать к тому кольцу подшипника, которое установлено с натягом.

Съемники бывают механические и гидравлические, в зависимости от типа используемого шпинделя. Как правило, при необходимости шпиндель можно заменить на другой.

Ассортимент съемников подшипников

Типы съемников по видам захвата

Выпускается 4 основных типа для разных видов захвата и демонтажа:

• Наружный съемник Предназначен для наружного демонтажа, когда внутреннее кольцо подшипника установлено на валу, а наружное кольцо можно захватить снаружи.
• Внутренний съемник Предназначен для внутреннего демонтажа, когда наружное кольцо подшипника установлено в корпусе, а отверстие внутреннего кольца можно захватить изнутри.
• Сепараторный съемник Предназначен для демонтажа с захватом подшипника сзади с помощью стяжного сепаратора, когда задней частью он прилегает к поверхности и наружный тип не пригоден.
• Съемник с захватом между кольцами Предназначен для демонтажа подшипников, которые установлены одновременно на валу и в корпусе, и все остальные типы непригодны.

С коническим фиксатором захватов

Они имеют два или три захвата и предназначены для применения в тех случаях, когда нужно исключить несимметричность приложения нагрузки при демонтаже. Они обеспечивают автоматическое центрирование захватов с помощью конической гайки, которая заворачивается вручную при установке съемника. Иногда эта гайка подпружинена.

Для внешнего и внутреннего применения такого съемника обычно применяются разные по форме захваты. Реже используется гайка специальной формы, которая позволяет переворачивать захваты с тем, чтобы использовать съемник как внешний или как внутренний. Часто они включаются в состав наборов вместе с ударными съемниками.

Наружные съемники подшипников

Они работают так – наконечник шпинделя упирается в вал, а захваты цепляются за наружное кольцо.

Чтобы выбрать наружный съемник подходящего размера, сначала необходимо определить ширину и глубину захвата, и требуемую ширину губок захватов. Далее нужно оценить ожидаемые условия применения, чтобы выбрать его тип.

Если потребуется разная глубина и ширина захвата, нужен универсальный съемник с передвижными параллельными захватами. Ширина задается сдвигом захватов в направляющих, а глубина – осевым положением шпинделя. Мы предлагаем инструменты с диапазоном ширины захвата от 90…120 до 250…650 мм и максимальной глубиной захвата от 100 до 500 мм.

В случае если предполагаются одинаковые условия работы, подходит съемник с самоцентрирующимися захватами.

Когда планируется разная глубина захвата, лучший выбор – это съемник с шарнирными захватами

Для наружного захвата подшипников, прилегающих сзади к поверхности, или если есть риск соскальзывания захватов, следует выбрать съемник с боковой струбциной, которая стягивает захваты между собой во время работы.

С поворотными захватами

Они более разнообразны по конструкции. Захваты в них стопорятся болтами.

Съемник с двумя поворотными двухсторонними захватами имеет упоры, которые на обоих концах захватов имеют разную ширину. Бывает с тремя поворотными односторонними захватами, вылет захватов может изменяться их перестановкой. Также есть модель, которая может использоваться как с двумя, так и с тремя поворотными односторонними захватами. На теле съемника имеются 4 точки для установки захватов.

Некоторые могут использоваться с ударным (инерционным) съемником. Их можно применять и как внутренние, но тогда струбцину для фиксации захватов использовать уже нельзя. Перекрещивающиеся захваты позволяют менять захват в широких пределах. Небольшой (ширина захвата до 50 — 70 мм) инструмент простой конструкции, изначально предназначен для снятия наконечников аккумуляторных проводов, но широко применяется для демонтажа разных деталей небольших размеров.

Внутренние съемники подшипников

Они позволяют захватить подшипник за отверстие внутреннего кольца и вытянуть его из корпуса. При выборе необходимо определить диаметр отверстия подшипника и выбрать тип распоров – трехзахватный, сегментный или для игольчатых подшипников. Предлагаем съемники для диаметров отверстий от 5 до 200 мм.

Далее, если есть опорная поверхность на корпусе для упора, нужно выбрать съемник с контропорой и шпинделем.

В противном случае нужен съемник с обратным молотком.

Виды универсальных съемников

Различается два вида универсальных съемников – механические и гидравлические. Первые более просты в эксплуатации, дешевы и эффективны. Они создают нагрузку на запчасть примерно равной силе человека. Состоит такой инструмент из центрального стержня, на котором находится универсальная резьба, и 2 или 3 лапок. Механический инструмент используется для подшипников и похожих деталей.

Гидравлические устройства способны выдержать нагрузку до нескольких десятков тонн. Они имеют гидравлический цилиндр и выполняют более серьезные работы, чем механические инструменты. Часто используются в случаях, когда запчасть находится глубоко, и необходимо избежать повреждений сторонних деталей.

Топ-9. Ombra A90020

Рейтинг (2021): 4.57

Самый прочный съемник Отсутствие сварочных, винтовых или заклепочных соединений обеспечивает прочность конструкции и продолжительный срок службы.

• Характеристики

  Средняя цена: 648 рублей

• Страна: Тайвань
• Тип: торцевой
• Ширина захвата: 68 мм
• Вес: 168 г

Качественный съемник для масляных фильтров, который выгодно отличается от аналогичных изделий целостностью конструкции. Инструмент выполнен в виде чашки диаметром 68 мм – такой размер чаще всего встречается в двигателях автомобилей корейского и японского производства – Тойота, Хонда, Киа и Хендай. Для использования съемника потребуется вороток с квадратом на 3/8″. Порошковое покрытие надежно защищает металл от коррозии и достаточно хорошо переносит различные внешние воздействия. Недостатком инструмента можно считать лишь ограниченную сферу применения. Для тех, кто приобретает съемник для личного пользования, проблема теряет свою актуальность.

Плюсы и минусы

• Целостность конструкции
• Защитное покрытие
• Удобство применения

• Ограниченная сфера применения

Топ-3. АвтоDело 40504

Рейтинг (2021): 4.72

Самый популярный Доступная стоимость и простата применения делают данный съемник наиболее востребованным инструментом.

• Характеристики

  Средняя цена: 350 рублей

• Страна: Китай
• Тип: серповидный
• Ширина захвата: 65-110 мм
• Вес: 240 г

Удобный в работе инструмент, рабочая часть которого выполнена в виде зубчатой металлической пластины изогнутой формы с подвижной губой. Данный элемент отвечает за надежность захвата корпуса фильтра. Для комфортной работы имеется удобная пластиковая рукоятка. Благодаря большой длине существенно увеличивается рычаг силы, исключая необходимость грубого физического воздействия. Обращаем внимание, что данная модель не рассчитана на сложные условия эксплуатации. Если вы планируете регулярно срывать массивные прикипевшие масляные фильтры, лучше присмотреть другую модель. При выполнении работ требуется следить за чистотой – при попадании масла рукоятка становится очень скользкой.

Плюсы и минусы

• Низкая цена
• Удобство в работе
• Большой рычаг
• Регулируемая ширина захвата

• Скользкая рукоятка
• Только для личного пользования

Топ-6. SUPER-EGO 107120000

Рейтинг (2021): 4.65

Самый качественный инструмент Производственные мощности компании расположены на территории Испании. Применение современного технологического оборудования гарантирует высокое качество инструмента.

• Характеристики

  Средняя цена: 3223 рублей

• Страна: Испания
• Тип: цепной
• Ширина захвата: 25-115 мм
• Вес: 1200 г

Цепной съемник для масляных фильтров относится к категории универсальных инструментов. Благодаря высокой прочности захвата его можно использовать по прямому назначению, а также применять в качестве трубного ключа при проведении сантехнических работ. Цепь изготовлена из отпущенной стали, которая отличается высоким коэффициентом упругой деформации и прочностью. Специальная форма зубьев дает возможность зажимать и высвобождать фильтр без изменения положения ключа. Отдельного упоминания заслуживает кованая рукоятка, которая прошла двойную термическую обработку. Особая форма и ребра жесткости обеспечивают устойчивость к самым высоким нагрузкам. За надежность приходится платить – стоимость инструмента на порядок выше аналогов.

Плюсы и минусы

• Прочная цепь
• Особая форма зубьев
• Закаленная рукоятка
• Устойчивость к нагрузкам

• Высокая цена

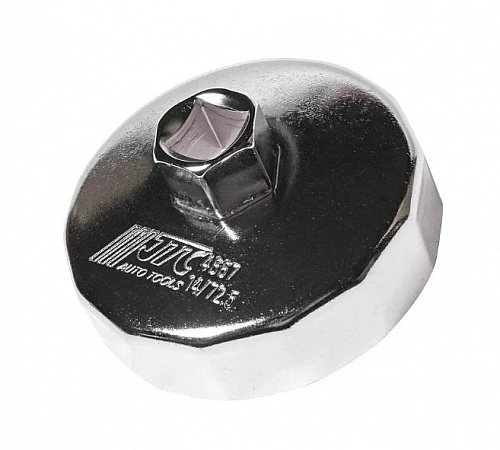

Топ-7. JTC AUTO TOOLS 4667
