Как расcчитать шкивы? Расчет диаметра и оборотов шкива. Подобрать размеры обороты шкивов. Увеличение оборотов шкивами. – РБ

В другой кинематической схеме привода (рисунок А.1,а), рассматриваемой в заданиях на курсовую работу, в качестве открытой передачи может быть клиноременная передача, показанная на рисунке 7. Она не входит в рассматриваемый комплексный пример, поэтому рассмотрим методику ее расчета на отдельном примере. Исходными данными для расчета клиноременной передачи, например, являются:

– вращающий момент на валу ведущего шкива (момент на валу электродвигателя) Т1 = 32240 Н  мм;

– мощность на валу ведущего шкива (это требуемая мощность электродвигателя) Р1 = 5,03 кВт;

– частота вращения ведущего шкива (это номинальная частота вращения вала электродвигателя) n1 = 1445 мин –1 ;

передаточное число передачи u = uРП= 2,2.

Расчет клиноременной передачи начинается с выбора сечения ремня по номограмме на рисунке 8 в зависимости от мощности Р1 и частоты вращения n1. По исходным данным примера подходит клиновой ремень сечения Б, размеры которого приведены в приложении Б (таблица Б.2). Выбранному сечению Б соответствуют размеры, мм: b = 17; bР = 14; y = 4;

h = 10,5; площадь сечения А = 138 мм 2 . Клиновые ремни нормального сечения О применяются только для передач мощностью до 2 кВт.

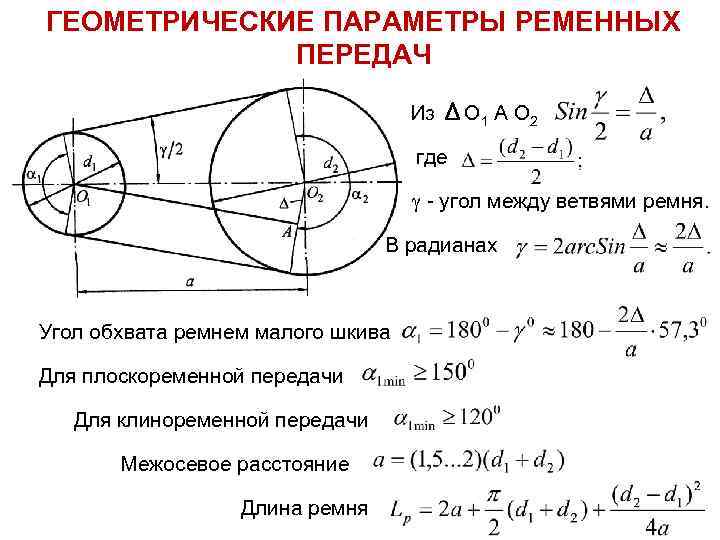

Рисунок 7 – Геометрические и силовые параметры клиноремерной

Рисунок 8 – Номограмма для выбора клиновых ремней

Минимально допускаемое значение диаметра ведущего шкива d1 зависит от сечения ремня: для сечения А – d1 = 90 мм; для сечения Б – d1 = 125 мм; для сечения В – d1 = 200 мм; для сечения Г – d1 = 315 мм. В целях повышения срока службы ремней рекомендуется принимать в качестве диаметра ведущего шкива следующее (или через одно) значение после минимально допустимого диаметра из стандартного ряда диаметров, приведенного в приложении Б (таблица Б. 3). Принимаем d1 = 140 мм.

Расчет диаметра шкива клиноременной передачи

как правильно рассчитать диаметры шкивов, чтобы ножевой вал деревообрабатывающего станка вращался со скоростью 3000…3500 оборотов в минуту. Частота вращения электрического двигателя 1410 оборотов в минуту (двигатель трехфазный, но будет включен в однофазную сеть (220 В) с помощью системы конденсаторов. Ремень клиновой.
Диаметр шкива, в зависимости от частоты вращения вала и линейной скорости шкива, определяют по формуле:

где D1 — диаметр шкива, мм; V — линейная скорость шкива, м/с; n — частота вращения вала, об/мин.

Легко подсчитать, что для шкива на валу электродвигателя с частотой вращения 1400 об/мин, минимальный диаметр шкива (повышающая передача) при линейной скорости ремня 10 м/с составит около 136 мм.

Диаметр ведомого шкива вычисляют по следующей формуле:

где D1 и D2 — диаметры ведущего и ведомого шкивов, мм; ε — коэффициент скольжения ремня, равный 0,007…0,02; n1 и n2 — частота вращения ведущего и ведомого валов, об/мин.

Так как значение коэффициента скольжения весьма мало, то поправку на скольжение можно и не учитывать, то есть вышестоящая формула приобретет более простой вид:

Минимальное расстояние между осями шкивов (минимальное межцентровое расстояние) составляет:

где Lmin — минимальное межцентровое расстояние, мм; D1 и D2 — диаметры шкивов, мм; h — высота профиля ремня.

Чем меньше межцентровое расстояние, тем сильнее изгибается ремень при работе и тем меньше срок его службы. Целесообразно принимать межцентровое расстояние больше минимального значения Lmin, причем делают его тем больше, чем ближе значение передаточного отношения к единице. Но во избежание чрезмерной вибрации применять очень длинные ремни не следует. Кстати, максимальное межцентровое расстояние Lmax легко вычислить по формуле:

Lmax

Источник

Процесс подключения редуктора

Двигатель демонтируется.

Из него снимается шкив. Под его вал нужно сделать переходную муфту. С одной стороны она должна надеваться на вал, а со второй оснащаться внутренней резьбой М14.

Муфту лучше всего выточить на токарном станке. При его отсутствии можно нарезать в заготовке до половины резьбу М14, и накрутить ее на болгарку. Затем болванка обтачивается на шлифовальной ленте, и сверлиться со свободного торца. Причем вращаться должна именно она за счет болгарки, само сверло остается неподвижным. Сделанная так муфта будет иметь баланс не хуже выточенной на токарном станке.

Из старой болгарки снимается редуктор. Нужно перерезать его якорь пополам, и затем освободить первичный вал.

Под двигатель делается подошва из листовой стали. Он устанавливается на нее. С помощью муфты к нему присоединяется вторичный вал болгарки. Для крепления редуктора, из листовой стали делается переходная плита, которая приваривается к подошве.

Двигатель подключается через регулятор оборотов. Теперь при пуске вал на редукторе будет вращаться в 3 раза быстрее, что позволит присоединять гибкий вал бормашины. Если же подключить редуктор наоборот, то сила повысится в 3 раза, но упадут обороты.

Увеличение – диаметр – шкив

Диаметр шкивов талевой системы должен быть в 38 – 42 раза больше диаметра каната. Увеличение диаметров шкивов способствует снижению потерь на трение и улучшению условий работы каната. [18]

Для ременных передач ( рис. 47) требуются круглые, плоские и клиновидные ремни. При увеличении диаметра шкива ведущего вала увеличивается число оборотов ведомого вала, и, наоборот, если диаметр шкива ведущего вала уменьшить, то число оборотов ведомого вала также уменьшится. [20]

Циклически изменяющееся напряжение, возникающее в прямолинейном ленточном тяговом органе, во многом определяется величиной изгибного напряжения, которое появляется в ленте при перекатывании ее по шкивам и бобинам. Величина изгибного напряжения может быть уменьшена за счет толщины ленты или увеличения диаметра шкива. Однако толщина ленты имеет минимальный предел, а увеличение диаметра шкива нежелательно вследствие значительного возрастания веса органа навивки и общей стоимости подъемной установки. [25]

НеобходимЬе предварительное натяжение канатов определяется в зависимости от их состояния: различают новый канат и канат, к-рый уже вытянулся под нагрузкой. При работе передачи канаты постепенно удлиняются и провес их увеличивается. При этом уменьшение напряжения т, обусловленное предварительным натяжением каната, частично заменяется увеличением натяжения от увеличения веса провисающей части каната и в тем большей степени, чем значительнее провес каната. Более благоприятные условия для работы каната создаются путем увеличения диаметров шкивов и применения эластичных канатов. При устройстве передачи на расстояния 25 – 30 м устанавливают промежуточные шкивы ( фиг. Применение опорных шкивов, как уже было сказано, ведет к понижению кпд передачи. [27]

вопросы какие то дурные шкив на мотор ставится в зависимости от потребителя определяешь сколько у него должно быть оборотов и подбираешь соответсвующие шкива

например если на двигателе 2950 оборотов то, если шкив на потребителе в два раза больше то у него будет 1475 оборотов

в школе учиться надо было мощность двигателя зависит активного и реактивного сопротивления(то что на шильдике двигателя обозначается cosфи)

она не зависит от размера шкива. когда на двигатель подается нагрузка он потребляет одну мощность, в режиме холостого хода другую. двигатель 200кВт может потреблять в рабочем режиме 160кВт, а может 220 и то и то для него стандартный режим работы

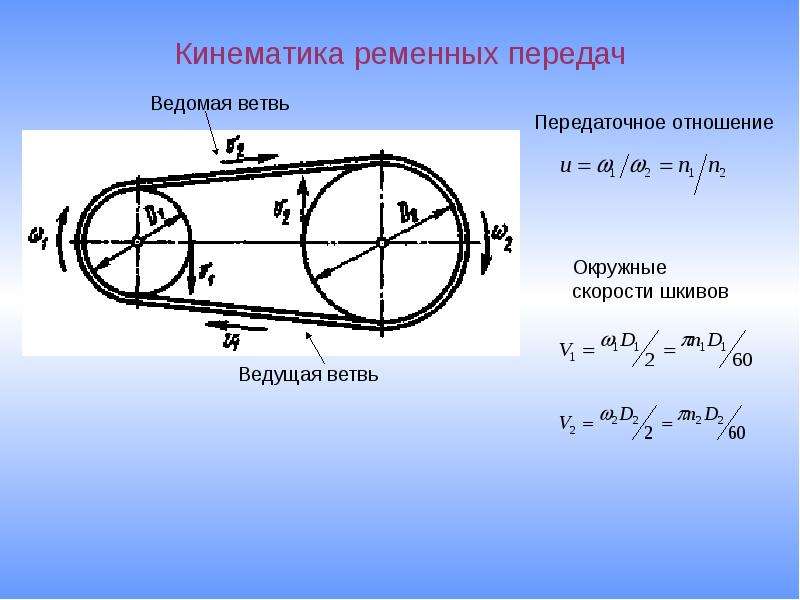

Ременная передача передает крутящий момент с ведущего вала на ведомый. В зависимости от передаточного числа она может повышать или понижать обороты. Передаточное число зависит от соотношения диаметров шкивов — приводных колес, связанных ремнем. При расчете параметров привода нужно также учитывать мощность на ведущем валу, скорость его вращения и общие габариты устройства.

Устройство ременной передачи, ее характеристики

Ременная передача представляет собой пару шкивов, соединенных бесконечным закольцованным ремнем. Эти приводные колеса, как правило, располагают в одной плоскости, а оси делают параллельными, при этом приводные колеса вращаются в одном направлении. Плоские (или круглые) ремни позволяют изменять направление вращения за счет перекрещивания, а взаимное расположение осей- за счет использования дополнительных пассивных роликов. При этом теряется часть мощности.

Клиноременные приводы за счет клиновидной формы поперечного сечения ремня позволяют увеличить площадь зацепления его со шкивом ременной передачи. На нем делается канавка по форме клина.

Зубчатоременные приводы имеют зубцы равного шага и профиля на внутренней стороне ремня и на поверхности обода. Они не проскальзывают, позволяя передавать большую мощность.

Для расчета привода важны следующие основные параметры:

Вычисления обычно проводят в несколько этапов.

Основные диаметры

Для расчета параметров шкивов, а также привода в целом, применяются различные значения диаметров, так, для шкива клиноременной передачи используются:

Для вычисления передаточного числа используется расчетный диаметр, а наружный-для расчета габаритов привода при компоновке механизма.

Для зубчатоременной передачи Dрасч отличается от Dнар на высоту зубца.Передаточное число также рассчитывается, исходя из значения Dрасч.

Для расчета плоскоременного привода, особенно при большом размере обода относительно толщины профиля, часто принимают Dрасч равным наружному.

Расчет диаметра шкива

Вначале следует определить передаточное число, исходя из заложенной скорости вращения ведущего вала n1 и потребной скорости вращения ведомого вала n2/ Оно будет равно:

Если уже имеется в наличии готовый двигатель с приводным колесом, расчет диаметра шкива по передаточному отношению i проводится по формуле:

Если же механизм проектируется с нуля, то теоретически подойдет любая пара приводных колес, удовлетворяющих условию:

На практике расчет ведущего колеса проводят, исходя из:

Окончательный расчет диаметра окончательно уточняют по результату габаритных и мощностных оценок.

Детали машин

Муфты комбинированные

Эти муфты применяются в тех случаях, когда ни одна из рас­смотренных выше муфт не может полностью удовлетворить всем требованиям, предъявляемым к соединению валов. На практике чаще всего используют комбинацию упругих …

Муфты автоматические, или самоуправляемые

Эти муфты предназначаются для автоматического разъединения валов в тех случаях, когда параметры работы машины становятся недопустимыми по тем или иным показателям. Классификация автоматических муфт представлена схемой на с. 367. Вышеизло­женные …

Муфты управляемые, или сцепные

Управляемые муфты позволяют соединять или разъединять ва­лы с помощью механизма управления. По принципу работы все эти муфты можно разделить на две группы: муфты, основанные на зацеплении (кулачковые или зубчатые); муфты, …

Мощность электродвигателя по установочным и габаритным размерам

Для первого способа необходимо знать установочные размеры электродвигателя и синхронную частоту вращения. Последняя измеряется с помощью мультиметра, установленного в режим миллиамперметра. Для этого указатель колеса выбора устанавливаем на значение 100µA. Щуп черного цвета подключаем в общее гнездо «COM», а щуп красного цвета — к гнезду для измерения напряжения, сопротивления и силы тока до 10 А.

После этого обесточиваем электродвигатель и снимаем крышку с клеммной коробки. Щупы мультиметра подключаем к началу и концу любой из обмоток (например, V1 и V2). После этого рукой медленно проворачиваем вал двигателя так, чтобы он совершил один оборот, и считаем количество отклонений стрелки из состояния покоя, которые она сделает за это время. Число отклонений стрелки за один оборот вала равно количеству полюсов и соответствует такой синхронной частоте вращения: • 2 полюса – 3000 об/мин; • 4 полюса – 1500 об/мин; • 6 полюсов – 1000 об/мин; • 8 полюсов – 750 об/мин. Теперь необходимо выяснить установочные размеры двигателя. Для замеров используем штангенциркуль, механический или электронный, а также измерительную рулетку. Записываем результаты измерений в миллиметрах: диаметр и длину вылета вала, высоту оси вращения, расстояние между центрами отверстий в «лапах», а если двигатель фланцевый, то диаметр фланца и диаметр крепежных отверстий. Полученные данные сравниваем с параметрами из таблиц 1-3.

Расчeт и подбор серводвигателя для шарико-винтовой пары

Сервопривод, на базе синхронного двигателя с датчиком обратной связи (энкодером), стал неотъемлемой частью большинства станков, в которых необходима прецизионность, высокая динамика процессов и надежность. О достоинствах сервопривода в сравнении с другими типами электроприводов (асинхронного, синхронного реактивного, постоянного тока) используемых в станкостроении написано множество литературы. Основной особенностью сервопривода на базе синхронного двигателя с постоянными магнитами (рассматриваемого в этой статье), является то, что он может кратковременно обеспечивать момент до 350% от номинального, что позволяет обеспечить высокую динамику и выбирать двигатель с меньшим номинальным моментом, чем в случаях с другими типами двигателей. Содержание этой статьи будет актуально для специалистов уже определившихся с типом оборудования, но не знающих как подобрать серводвигатель.

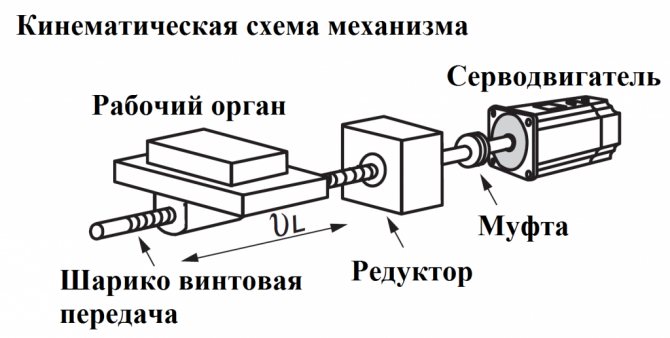

Рисунок 1. Кинематическая схема механизма серводвигатель – ШВП.
Зададим исходные параметры:

• Скорость нагрузки: ϑL=15 м/мин;
• Масса элементов поступательного движения: m=250 кг;
• Длина винта: lB=1,0 м;
• Диаметр винта: dB=0,02 м;
• Шаг резьбы винта: PB=0,01 м ;
• Плотность шарика: ρ=7,87×〖10〗^3 кг/м3;
• Передаточное число редуктора: i=2;
• Суммарный момент инерции редуктора и соединительной муфты: JG=0,40×〖10〗^(-4) кг*м2;
• Частота подач (перемещений): n=40 мин-1;
• Дистанция перемещения (позиционирования): l=0,275 м;
• Максимальное время перемещения (позиционирования): tm=1,2 с;
• Точность остановки: δ=±0,01 мм;
• Коэффициент трения скольжения: μ=0,2;
• КПД механики: η=0,9 (90%).

Расчёт времени при помощи циклограммы линейного перемещения

Для точного расчёта параметров мотора под требуемую задачу, нужно составить циклограмму движения механизма (рабочего органа). В данном случае движение рабочего органа будет циклическим.

Из циклограммы видно, что время ускорения и торможения имеют равные значения, следовательно, мы получаем:

Расчёт скорости вращения вала серводвигателя

Скорость вращения винта ШВП: nL=ϑL/PB =15/0,01=1500 об/мин;

Скорость вращения вала двигателя: nM=nL×i=1500×2=3000 об/мин.

Расчёт момента, прикладываемого к валу серводвигателя

Расчёт приведенного момента инерции к валу серводвигателя

Момент инерции подшипников:

Суммарный момент инерции муфты и редуктора:

Суммарный момент инерции:

Расчёт мощности нагрузки

Расчёт мощности серводвигателя для обеспечения требуемой динамики системы

Предварительный выбор серводвигателя

А) Выбор серводвигателя, удовлетворяющего условиям:

• ML≤Номинального момента двигателя;
• (Pa+PO)/2 Этим условиям соответствует серводвигатель SGMJV-02A.

B) Технические характеристики предварительно выбранного серводвигателя:

• Серводвигатель SGMJV-02A;
• Номинальная мощность: 200 Вт;
• Номинальная скорость: 3000 об/мин;
• Номинальный момент: 0,637 Нм;
• Пиковый момент: 2, 23 Нм;
• Момент инерции двигателя: 0,259×〖10〗^(-4) кг*м2;
• Допустимый момент инерции нагрузки: 15×0,259×〖10〗^(-4)=3,385×〖10〗^(-4) кг*м2;

Механическая характеристика двигателя (зависимость скорости от момента):

Серводвигатели YASKAWA при разгоне и торможении могут превышать номинальный момент до 350% в течении 2 сек, чему соответствует перегрузочная характеристика серводвигателя:

Номинальные расчетные диаметры dp шкивов, мм:

50; (53); 56; (60); 63; (67); 71; (75); 80; (85); 90; (95); 100; (106); 112; (118); 125; (132); 140; (150); 160; (170); 180; (190); 200; (212); 224; (236); 250; (265); 280; (300); 315; (335); 355; (375); 400; (425); 450; 475; 500; (530); 560; (600); (620); 630; (670); 710; (750); 800; (850); 900; (950); 1000; (1060); 1120; (1180); 1250; (1320); 1400; (1500); 1600; (1700); 1800; (1900); 2000; (2120); 2240; (2360); 2500; (2650); (2800); (3000); (3150); (3550); (3750); (4000) мм.

Примечание. Размеры, указанные в скобках, применяются в технически обоснованных случаях.

Определение мощности по потребляемому току

Мощность двигателя можно определить по потребляемому им току. Для измерения силы тока будем использовать токоизмерительные клещи. Перед началом измерений предварительно отключаем подачу напряжения на электродвигатель. После этого снимаем крышку с клеммной коробки и расправляем токопроводящие жилы, чтобы обеспечить удобный доступ к ним. Затем подаем напряжение на двигатель и даем поработать в режиме номинальной нагрузки в течение нескольких минут. Устанавливаем предел измерений на значение «200 А» и токовыми клещами выполняем измерение потребляемого тока на одной из фаз. Далее замеряем напряжение на обмотках с помощью щупов, входящих в комплект токоизмерительных клещей. Колесо выбора режимов и пределов измерений устанавливаем в позицию для измерения переменного напряжения с пределом в 750 В. Щуп красного цвета присоединяем к гнезду для измерения напряжения, сопротивления и силы тока до десяти Ампер, а черного – к гнезду «COM». Замеры выполняем между клеммами «U1-V1» или «V1-W1» или «U1-W1». Расчет мощности электродвигателя выполняем по формуле: S=1.73×I×U, где S – полная мощность (кВА), I – сила тока (А), U – значение линейного напряжения (кВ). Замеряем ток на одной из фаз, а также напряжение и подставляем полученные значения в формулу (например, при замере мы получили ток равный 15,2А, а напряжение – 220В): S=1.73×15.2×0.22=5.78 кВА Важно отметить, что мощность эл. двигателя не зависит от схемы соединения обмоток статора. В этом можно убедиться, выполнив измерения на этом же двигателе, но с обмотками статора, соединенными по схеме «звезда»: измеренный ток будет равен 8,8А, напряжение – 380В. Также подставляем значения в формулу: S=1.73×8,8×0.38=5.78 кВА По этой формуле мы определили мощность электродвигателя, потребляемую из электрической сети. Чтобы узнать мощность двигателя на валу, нужно полученное значение умножить на коэффициент мощности двигателя и на коэффициент его полезного действия. Таким образом, формула мощности двигателя выглядит так: P=S×сosφ×(η÷100), где P – мощность двигателя на валу; S – полная мощность двигателя; сosφ – коэффициент мощности асинхронного электродвигателя; η – КПД двигателя. Поскольку мы не располагаем точными данными, подставим в формулу средние значения cosφ и КПД двигателя: P=5,78×0,8×0,85=3,93≈4кВт Таким образом, мы определили мощность электродвигателя, которая равна 4 кВт. Мы рассказали о самых надежных методах определения мощности электродвигателя. Вы также можете посмотреть наше видео, в котором подробно показано, как определить мощность электродвигателя.

Пошаговая инструкция по замене механизма свободного движения

Замена обгонной муфты осуществляется в специализированном сервисе или самостоятельно. Не забудьте при диагностике муфты проверить состояние генератора — возможно, потребуется замена якоря или расходников. Крепеж механизма свободного движения обычно скрыт защитным колпачком и утоплен под болт с потайной головкой. Необходим специальный ключ.

Скинуть минусовую клемму АКБ.

Демонтировать защиту двигателя.

Демонтировать ремень генератора.

Установить новую муфту, защитный колпачок и крышку.

• Повторить шаги 1-4 в обратном порядке.

Заключение

Нецелесообразность ремонта обгонной муфты объясняется ее низкой стоимостью. В отдельных случаях выполняют мелкий ремонт в виде замены вкладышей или роликов.

Средний срок службы обгонной муфты составляет 100 000 км пробега

. Однако при интенсивной эксплуатации транспортного средства в тяжелых дорожных условиях срок может существенно сократиться. Поэтому при обнаружении одного из явных признаков неисправности механизма свободного движения необходимо провести диагностику всего генераторного узла и заменить изношенные детали на новые.

Как видим, в замене муфты нет ничего сложного. Но неопытному автолюбителю мы все же рекомендуем обратиться в специализированный автосервис.

Видео о том, как проверить муфту:

Как уменьшить частоту вращения электродвигателя

как правильно рассчитать диаметры шкивов, чтобы ножевой вал деревообрабатывающего станка вращался со скоростью 3000…3500 оборотов в минуту. Частота вращения электрического двигателя 1410 оборотов в минуту (двигатель трехфазный, но будет включен в однофазную сеть (220 В) с помощью системы конденсаторов. Ремень клиновой.

Диаметр шкива, в зависимости от частоты вращения вала и линейной скорости шкива, определяют по формуле:

где D1 — диаметр шкива, мм; V — линейная скорость шкива, м/с; n — частота вращения вала, об/мин.

Легко подсчитать, что для шкива на валу электродвигателя с частотой вращения 1400 об/мин, минимальный диаметр шкива (повышающая передача) при линейной скорости ремня 10 м/с составит около 136 мм.

Диаметр ведомого шкива вычисляют по следующей формуле:

где D1 и D2 — диаметры ведущего и ведомого шкивов, мм; ε — коэффициент скольжения ремня, равный 0,007…0,02; n1 и n2 — частота вращения ведущего и ведомого валов, об/мин.

Так как значение коэффициента скольжения весьма мало, то поправку на скольжение можно и не учитывать, то есть вышестоящая формула приобретет более простой вид:

Минимальное расстояние между осями шкивов (минимальное межцентровое расстояние) составляет:

где Lmin — минимальное межцентровое расстояние, мм; D1 и D2 — диаметры шкивов, мм; h — высота профиля ремня.

Чем меньше межцентровое расстояние, тем сильнее изгибается ремень при работе и тем меньше срок его службы. Целесообразно принимать межцентровое расстояние больше минимального значения Lmin, причем делают его тем больше, чем ближе значение передаточного отношения к единице. Но во избежание чрезмерной вибрации применять очень длинные ремни не следует. Кстати, максимальное межцентровое расстояние Lmax легко вычислить по формуле:

Демпферные или монолитные шквивы?

На практике было доказано, что нейтрализовать колебания двигателя довольно просто при помощи демпфера крутильных колебаний. Такие демпферы широко используются в дизельных автомобилях, тем временем как в бензиновых они встречаются не так часто (обычно в грузовиках и автобусах). На легковых авто шкив коленвала обычно цельнометаллический, что является его ахиллесовой пятой – свободно передающиеся от двигателя вибрации приводят к быстрому износа шкива, вследствие чего до гарантируемых производителем 10 лет работы он не дотягивает . Достоинства демпферного шкива таковы:

• Снижается шумность мотора;
• Амплитуда крутильных колебаний снижается в 2-5 раза – это повышает живучесть шкива и смежных с ним узлов (быстро изнашивается только демпфер);
• Эффективно гасятся рывковые нагрузки;
• Повышает топливную эффективность и эконологичность автомобиля.

голоса

Рейтинг статьи

Надо понизить обороты на электродвигателе

Самый простой способ поставить другие шкивы. На мотор поменьше, на б.мешалку побольше.(и крутить будет сильнее) Электр. способы дорогие, сложные в изготовлении и мало вероятности, что реализуемы в Ваших условиях.

Читать также: Лошадь из металла своими руками

Нет денег? Лопата и корыто стоят не дорого.

Не знаю какие у ТС обороты, но песок и в фирменных мешалках прилипает к стенкам. Просто сначала лью воду, потом щебёнку, потом песок, и в конце цемент + определённый угол наклона. И ничего не прилипает.

Правильно делаете. Эта последовательность ускоряет и улучшает смешивание, но не гарантирует остаточного залипания на стенках плохо перемешанного раствора. Что гарантированно в моем случае.

Добавлено через 4 минуты

Лопата и корыто уже есть. Но также есть желание оставить спину здоровой, а также немного понимания того, что не стоит на эту железку навешивать оборудование которое сделает её неоправданно дорогой.

Добавлено через 7 минут

Шкивы поставить уже проблематично ибо на оси емкости не предусмотрено было место для них, ремень надевается с движка прямо на емкость. Делать отдельную понижающую группу из дополнительных 2х шкивов – тоже проблематично – фактически нет места для этого. На движке и так стоит маленький шкив выточенный на заказ – диаметром примерно 70 мм.

Вы чего то путаете. 10-ти ведёрную бетономешалку свободно крутит 1фазный двигатель от стиралки мощностью 180ватт. Нужно просто подобрать правильно редукцию. Самое простое и надёжное,это найти венец от ЗИЛовского маховика и шестерню от бендекса и сделать ещё один редуктор на основе двух шкивов. шкив который будет на двигателе нужно применить как можно меньшего диаметра,чтобы максимально разгрузить двигатеь. Если Вам интересно,то я могу снять Все размеры со своей мешалки,но только завтра. сейчас уже поздно.

Добавлено через 19 минут

Спасибо, но мешалка у меня уже готова, переделывать не буду. Так что вопрос изменения редукции отпадает (( Ну и не знаю как на 10 ведер, но у меня объем мешалки получился 0,25 м3, а это примерно около 25 ведер. 180 Ватт тут точно не хватит. Я даже в 1 Киловате сомневаюсь.

Читать также: Правильная зарядка автомобильных аккумуляторов

Расчет зубчатых шкивов.

Расчет шкива для зубчатого ремня. Расчет оборотов шкивов, изменение передаточного отношения ременной передачи.

Увеличение или уменьшение оборотов при помощи шкивов.

Как рассчитать диаметр шкивов для передачи? Увеличение оборотов шкивами.

Размеры шкивов и ремней.

Програма подбора и расчета нагрузок — качаем, устанавливаем и сами считаем ремни и шкивы.

Многие задаются вопросом — как подобрать шкивы по звездам?

Как рассчитать обороты на шкивах?

Какие диаметры шкивов необходимы для получения нужного передаточного отношения?

Продажа автозапчастей в Москве

• ***TURBOJAPAN*** В продаже Шкив помпы 1JZ-GE non VVT-i / 1JZ-GTE non VVT-i / 2JZ-GE non VVT-i / / 2JZ-GTE non VVT-i Toyota Mark Chaser Cresta 90; Aristo 147 J…
• ***TURBOJAPAN*** В продаже Шкив коленвала 1UR-FE 1UR-FSE Lexus GS 3 GS460; LS460 Код товара: 48216 OEM: 13470-38010 1347038010 Запчасти из Японии, без пробега…
• ШКИВ НАТЯЖИТЕЛЯ РЕМНЯ ГРМ
• ШКИВ ГЕНЕРАТОРА ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ, ЧУГУННЫЕ ЛИТЫЕ ИЛИ СТАЛЬНЫЕ
• ШКИВ ГЕНЕРАТОРА ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ, ЧУГУННЫЕ ЛИТЫЕ ИЛИ СТАЛЬНЫЕ
• Год: 2016; На 1 ручейковый ремень. Razbor Motorov – г. Москва
• Год: 2008; Как на фото. Без повреждений Razbor Motorov – г. Москва
• Как на фото. Без дефектов Razbor Motorov – г. Москва
• Как на фото. Один ремень Razbor Motorov – г. Москва
• Год: 2001; Как на фото. Без повреждений Razbor Motorov – г. Москва
• На 2 ручейковых ремня, фото его. Razbor Motorov – г. Москва
• Отличное состояние. Razbor Motorov – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 коленвала *** E-mail специалиста по этому товару: — Рудольф 4 Доставка до дома п… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 коленвала *** E-mail специалиста по этому товару: — Рудольф 4 Доставка до дома п… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва
• Whatsapp, Viber: +79854101520, +79644498110 на коленвал *** e-mail, телефон специалиста по этому товару: — никита к. 4 доста… Автозапчасти Tadashi – г. Москва

Как рассчитать передаточное число шкивов ременной передачи

Классификация передач. В зависимости от формы поперечного сечения ремня передачи бывают: плоскоременные, клиноременные, круглоременные, поликлиноременные (рис. 69). Плоскоременные передачи по расположению бывают перекрестные и полуперекрестные (угловые), рис. 70. В современном машиностроении наибольшее применение имеют клиновые и поликлиновые ремни. Передача с круглым ремнем имеет ограниченное применение (швейные машины, настольные станки, приборы).

Разновидность ременной передачи является Зубчатоременная, передающая нагрузку путем зацепления ремня со шкивами.

Рис. 69. Виды приводных ремней: а – плоский, б – клиновой, в – поликлиновой, г – круглый.

Рис. 70. Виды плоскоременных передач: а – перекрестная, Б – полуперекрестная (угловая)

Назначение. Ременные передачи относится к механическим передачам трения с гибкой связью и применяют в случае если необходимо передать нагрузку между валами, которые расположены на значительных расстояниях и при отсутствии строгих требований к передаточному отношению. Ременная передача состоит из ведущего и ведомого шкивов, расположенных на некотором расстоянии друг от друга и соединенных ремнем (ремнями), надетым на шкивы с натяжением. Вращение ведущего шкива преобразуется во вращение ведомого благодаря трению, развиваемому между ремнем и шкивами. По форме поперечного сечения различают Плоские, Клиновые, Поликлиновые и Круглые приводные ремни. Различают плоскоременные передачи – Открытые, которые осуществляют передачу между параллельными валами, вращающимися в одну сторону; Перекрестные, Которые осуществляют передачу между параллельными валамиПри вращении шкивов в противоположных направлениях; в Угловых (полуперекрестных) плоскоременных передачах шкивы расположены на скрещивающихся (обычно под прямым углом) валах. Для обеспечения трения между шкивом и ремнем создают натяжение ремней путем предварительного их упругого деформирования, путем перемещения одного из шкивов передачи или с помощью натяжного ролика (шкива).

Преимущества. Благодаря эластичности ремней передачи работают плавно, без ударов и бесшумно. Они предохраняют механизмы от перегрузки вследствие возможного проскальзывания ремней. Плоскоременные передачи применяют при больших межосевых расстояниях и, работающие при высоких скоростях ремня (до 100М/с). При малых межосевых расстояниях, больших передаточных отношениях и передаче вращения от одного ведущего шкива к нескольким ведомым предпочтительнее клиноременные передачи. Малая стоимость передач. Простота монтажа и обслуживания.

Недостатки. Большие габариты передач. Изменение передаточного отношения из-за проскальзывания ремня. Повышенные нагрузки на опоры валов со шкивами. Необходимость устройств для натяжения ремней. Невысокая долговечность ремня.

Сферы применения. Плоскоременная передача проще, но клиноременная обладает повышенной тяговой способностью и вписывается в меньшие габариты.

Поликлиновые ремни – плоские ремни с продольными клиновыми выступами-ребрами на рабочей поверхности, входящими в клиновые канавки шкивов. Эти ремни сочетают достоинства плоских ремней – гибкость и клиновых – повышенную сцепляемость со шкивами.

Круглоременные передачи применяют в небольших машинах, например машинах швейной и пищевой промышленности, настольных станках, а также различных приборах.

По мощности ременные передачи применяются в различных машинах и агрегатах при 50КВТ, (в некоторых передачах до 5000КВт), при окружной скорости – 40М/с, (в некоторых передачах до 100М/с), по передаточным числам 15, КПД передач: плоскоременные 0,93…0,98, а клиноременные – 0,87…0,96.

Начальная сила натяжения ремня.

Начальная сила натяжения ремня (рис. 2, а)

А

Силы натяжения ведущей F1 и ведомой F2 ветвей ремня в нагруженной передаче можно определить из условия равновесия шкива (рис. 2, б) T1=0,5d1(F1-F2)=0,5d1Ft, откуда

Так как сумма сил натяжения ветвей ремня постоянна (независимо от того, нагружена передача или нет), то

Из выражений следует:

Помимо рассмотренного способа определения сил в ветвях ремня при работе передачи существует способ, основанный на рассмотрении условия равновесия гибкой нерастяжимой нити, охватывающей негладкий барабан (шкив). При этом учитывают влияние центробежных сил, создающих дополнительное натяжение ветвей ремня.

Выделим из работающего ремня в пределах охвата им малого шкива элемент, соответствующий центральному углу da (рис 2, в). При движении ремня с постоянной скоростью этот элемент ремня можно считать находящимся в состоянии равновесия, если к фактически действующим на него силам добавить его центробежную силу инерции. Итак, на выделенный элемент ремня действуют (рис. 2, г) силыF и F+dF, возникающие в торцовых поперечных сечениях элемента,dC – центробежная сила, приложенная к центру тяжести элемента и направленная по радиусу от оси вращения; dN – нормальная реакция шкива;dFƒ — сила трения между шкивом и элементом.

Центробежная сила dC, как известно из теоретической механики, равна произведению массы dm элемента на центростремительное ускорение аn, т. е.

qgr

Проецируя все силы на биссектрису угла dαa, получаем 2Fsin(dα/2)+dF sin (dα/2)-dC-dN=О, откуда

Так как угол dα бесконечно мал, то примем, что sin(dα/2)=dα/2, и так как dFsin(dα/2) представляет собой величину бесконечно малую второго порядка, то отбрасываем ее. Тогда из формулы с учетом выражения получим

Сила трения dFf между шкивом и элементом ремня dFf=fdN, или

f

Проецируя все силы на направление касательной к поверхности шкива, т. е. на направление силы dFf, получаем (F+dF)-F-dFf=О, откуда

Из формул f(F-qv2/g)dα=dF, или dF/(F-qv2/g)=fdα. Интегрируя последнее уравнение в пределах изменения F от F2 до F1 и α от до α, получаем

е

Из формул окончательно получаем

В этих формулах величина qv2/g представляет собой постоянную по всей длине ремня силу дополнительного натяжения, обусловленную влиянием центробежных сил. Бели центробежные силы не учитывать, то вместо предыдущих двух формул можно пользоваться формулами

Из предыдущих двух формул следует, что

Данная зависимость носит название формулы Эйлера и представляет собой соотношение натяжений концов гибкой, невесомой, нерастяжимой нити, охватывающей неподвижный негладкий барабан при ее равновесии. Строго говоря, к ременной передаче формула Эйлера неприменима (ремень не является нерастяжимой и невесомой нитью) и в современной расчетной практике для определения натяжений ветвей ремня пользуются зависимостями. В то же время формула Эйлера дает верную качественную характеристику влияния коэффициента трения и угла обхвата ремнем малого шкива на работу передачи. Чем больше f и α, тем больше отношение F1:F2, следовательно, тем больше и разность этих сил, представляющая собой окружную силу Ft передачи, а значит, больше передаваемый момент; Иными словами, лучше (полнее) используются силы предварительного натяжения ремня. При расчетах ременных передач формулу Эйлера применяют сравнительно редко. Ее применяют при расчетах ленточных транспортеров, ленточных тормозов, шпилей (кабестанов), лентопротяжных механизмов, аэрофотоаппаратов и т. д.

Среднее значение коэффициента трения для чугунных и стальных шкивов можно принимать: для резинотканевых ремней f=0,35, для кожаных ремней f=0,22 и для хлопчатобумажных и шерстяных ремней f=0,3.

При определении сил F1 и F2 в клиноременной передаче в формулы вместо коэффициента – трения f надо подставлять приведенный коэффициент трения для клиновых ремней f1 =f/sin(φ/2), где φ — угол клиновых ремней.

Сила давления Q на вал шкива равна геометрической сумме сил натяжений ветвей ремня (рис. 3, а). Из параллелограмма сил следует

γ

αF1+F2F

Коэффициент полезного действия η, при нормальных условиях работы в среднем для плоскоременной передачи равен 0,96, а для клиноременной – 0,95. При неблагоприятных условиях работы, например при малых диаметрах шкивов, предельных скоростях ремней и т. п., он может снижаться до 0,85.

От сети

Однофазные электродвигатели переменного тока также позволяют регулировать вращение ротора.

Коллекторные машины

Такие моторы стоят на электродрелях, электролобзиках и другом инструменте. Чтобы уменьшить или увеличить обороты, достаточно, как и в предыдущих случаях, изменять напряжение питания. Для этой цели также есть свои решения. Конструкция подключается непосредственно к сети. Регулировочный элемент – симистор, управление которого осуществляется динистором. Симистор ставится на теплоотвод, максимальная мощность нагрузки – 600 Вт.

Шкивы SPC чертежи и размеры

Скорость вращения шкива = скорости вращения вала на котором данный шкив закреплен, передаваемую мощность (при ременной передаче) можно считать равной 95% от номинала, прередаточные отношения, соответственно и скорости вращения считаем как отношение диаметров используемых шкивов. Момент обратная пропорция. Все это приблизительные рассчеты, если же нужно точно, то качаем программу и считаем.

Все просто — это замена цепной передачи на ременную, из исходных данных нам нужны передаточное отношение, мощности и моменты на валах, межосевое расстояние, затем все это счастье вбивыем сюда и все.

Работает с зубчатыми ремнями, клиновыми ремнями, меи многоручьевыми ремнями и шкивами. Точно считает соотношения шкивов и ремней.

Рекомендуем. А на последок, — скрины програмки! Для примера жмем на любой скрин и смотрим что она может делать.

Типы клиновых ремней

При выборе нового клинового ремня определённые сложности может вызвать наличие различных типов продукции. Тот или иной способ, как измерить длину клинового ремня, напрямую зависит именно от того, какой ремень перед вами. Российские производители выпускают продукцию в соответствии с ГОСТом, а импортные пользуются другой сертификацией, требования которой отличаются от отечественных.

Конструкция ремней обычно очень схожа, поэтому можно найти аналог любого понравившегося производителя, но важно выбирать качественный товар у надежного поставщика. Как это сделать, можно узнать в наших статьях; например, в одной из них мы рассказываем, как отличить подделку ступичного подшипника

Каждый клиновый ремень имеет три параметра длины, для подбора нужного стоит замерить каждую.

• Li — расстояние, измеряемое по внутренней грани изделия. Чаще всего указывается американскими и европейскими производителями.
• Lp (а также Lw или Ld) — обозначение рабочей длины. Она сопоставима с длиной корда.
• La — параметр, измеряемый относительно внешней грани изделия. Обычно используется российскими производителями.

Соотношение размеров можно подобрать, воспользовавшись специальными каталогами, которые предоставляют производители.

Немного теории об устройстве и области применения коллекторных электродвигателей

Электродвигатели этого типа могут быть постоянного или переменного тока, с последовательным, параллельным или смешанным возбуждением ( для переменного тока применяется только первые два вида возбуждения).

Коллекторный электродвигатель состоит из ротора, статора, коллектора и щеток. Ток в цепи, проходящий через соединенные определенным образом обмотки статора и ротора, создает магнитное поле, заставляющее последний вращаться. Напряжение на ротор передается при помощи щеток из мягкого электропроводного материала, чаще всего это графит или медно-графитовая смесь. Если изменить направление тока в роторе или статоре, вал начнет вращаться в другую сторону, причем это всегда делается с выводами ротора, что бы не происходило перемагничивание сердечников.

При одновременном изменении подключения и ротора и статора реверсирования не произойдет. Существуют также трехфазные коллекторные электродвигатели, но это уже совсем другая история.

Электродвигатели постоянного тока с параллельным возбуждением

Обмотка возбуждения (статорная) в двигателе с параллельным возбуждением состоит из большого количества витков тонкого провода и включена параллельно ротору, сопротивление обмотки которого намного меньше. Поэтому для уменьшения тока во время запуска электродвигателей мощностью более 1 Квт в цепь ротора включают пусковой реостат. Управление оборотами электродвигателя при такой схеме включения производится путем изменения тока только в цепи статора, т.к. способ понижения напряжения на клеммах очень не экономичен и требует применение регулятора большой мощности.

Если нагрузка мала, то при случайном обрыве обмотки статора при использовании такой схемы частота вращения превысит максимально допустимую и электродвигатель может пойти “вразнос”

Электродвигатели постоянного тока с последовательным возбуждением

Обмотка возбуждения такого электродвигателя имеет небольшое число витков толстого провода, и при ее последовательном включении в цепь якоря ток во всей цепи будет одинаков. Электродвигатели этого типа более выносливы при перегрузках и поэтому наиболее часто встречаются в бытовых устройствах.

Регулировка оборотов электродвигателя постоянного тока с последовательно включенной обмоткой статора может производиться двумя способами:

Электродвигатели коллекторные переменного тока

Эти однофазные моторы имеют меньший КПД, чем двигатели постоянного тока, но из за простоты изготовления и схем управления нашли наиболее широкое применение в бытовой технике и электроинструменте. Их можно назвать “универсальными”, т.к. они способны работать как при переменном, так и при постоянном токе. Это обусловлено тем, что при включении в сеть переменного напряжение направление магнитного поля и тока будет изменяться в статоре и роторе одновременно, не вызывая изменения направления вращения. Реверс таких устройств осуществляется переполюсовкой концов ротора.

Для улучшения характеристик в мощных (промышленных) коллекторных электродвигателях переменного тока применяются дополнительные полюса и компенсационные обмотки. В двигателях бытовых устройств таких приспособлений нет.
