Вариатор снегохода – принципы работы ведущего и ведомого шкивов

Понятие шкива

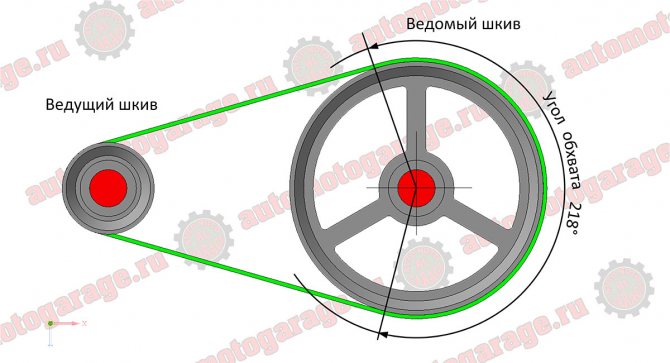

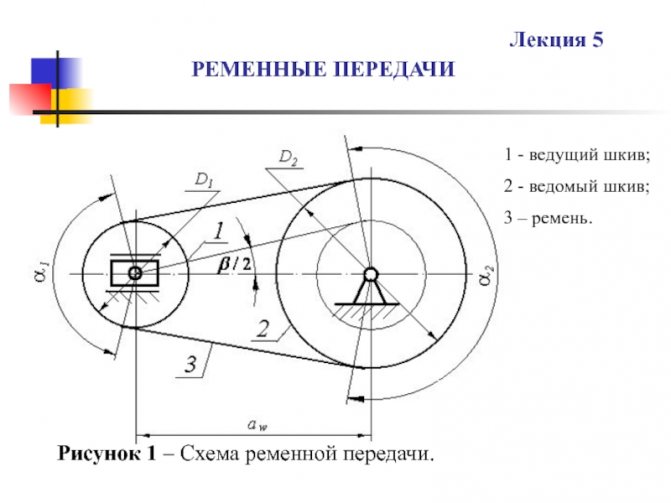

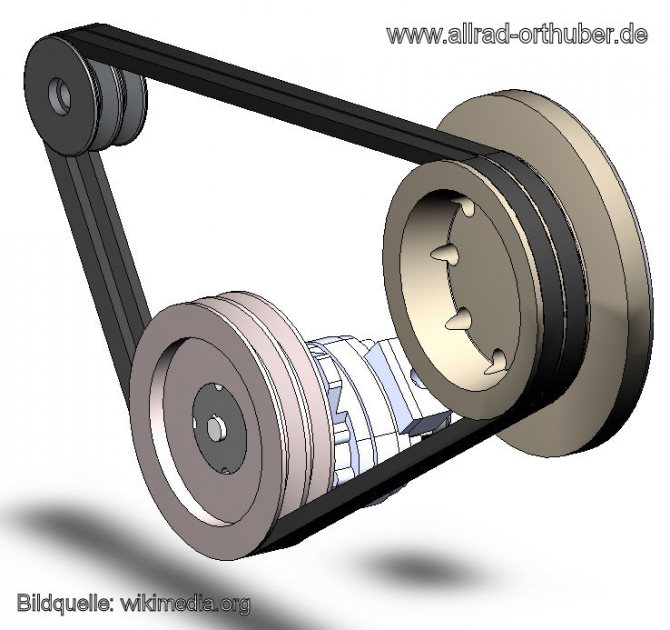

Он предназначен для передачи крутящего момента с ведущего вала на ведомый. Для работы такого привода оба вала располагают параллельно. На каждый вал надевают и закрепляют плоское колесо, их располагают в одной плоскости. Колеса соединяют бесконечным гибким приводным ремнем. При вращении приводного шкива сила трения заставляет двигаться ремень, облегающий часть его поверхности. Это движение передается ведомому шкиву, заставляя его вращаться.

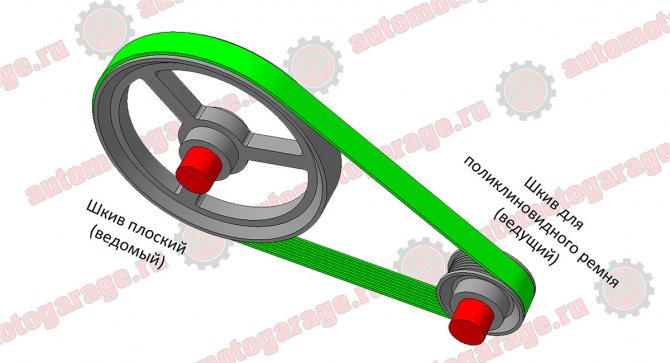

Ременная передача распространена среди бытовой техники, механизмов станков малой и средней мощности, в различных двигателях внутреннего сгорания.

Она обладает следующими достоинствами:

• простое устройство;
• возможность передачи значительной мощности, современные клиноременные пары транслируют до 400 квт;
• высокая скорость вращения, до 50 м/с;
• плавный и малошумный ход;
• демпфирование вибраций и рывков приводного вала при передаче вращения;
• проскальзывание при перегрузках срабатывает как предохранительный механизм.

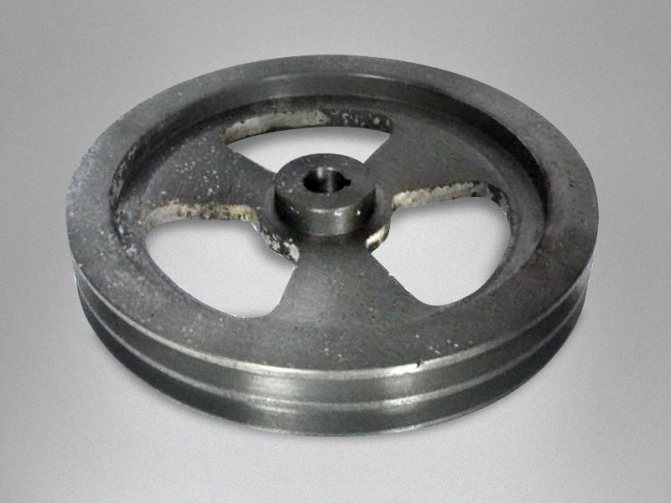

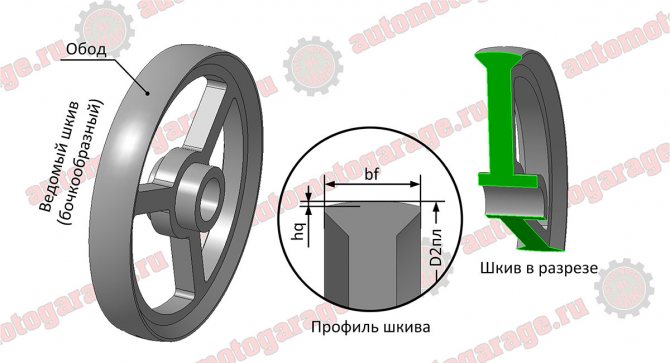

Сам шкив – это диск на валу. Он состоит из двух основных частей: обода и ступицы. Обод- это внешняя часть детали. Она входит в зацепление с ремнем и в зависимости от типа привода может быть плоской или иметь углубление по форме ремня. Боковые выступы над ободом называют щеками. Они удерживают ремень от соскальзывания. Если привод клиновой, то щеки делают наклонными, они несут дополнительную функцию- увеличивают площадь зацепления.

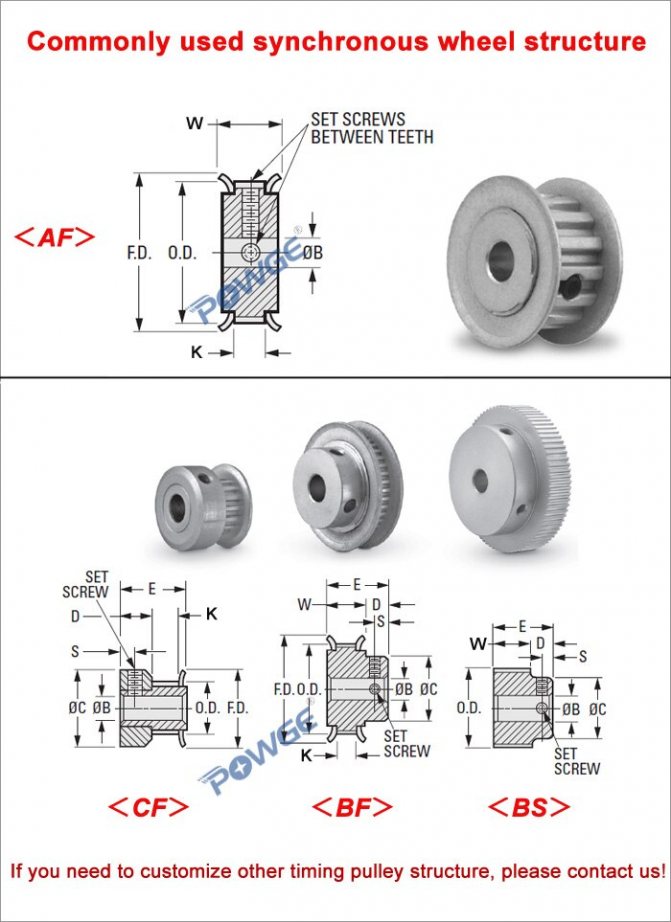

Если используется зубчатый привод, то на поверхности обода делают зубья соответствующей формы.

Если используется параллельно несколько ручьев, на ободе делают несколько канавок.

Ступица- внутренняя част шкива. Он имеет отверстие для крепления на валу. Часто обод и ступица отливаются, вытачиваются или фрезеруются в виде единой детали.

Для снижения веса изделия в теле шкива оставляют пустоты, формируя спицы. При изготовлении из дерева наличие спиц обуславливалось технологией изготовления.

Для обеспечения взаимозаменяемости шкивов их типоразмеры, технологические требования, маркировка стандартизованы. Они описаны в ГОСТ 20889-94. «Шкивы для приводных клиновых ремней» и в ГОСТ Р 50641-94 (ИСО 4183-89).

Скачать ГОСТ 20889-88

Скачать ГОСТ 50641-94

В стандартную маркировку входят следующие параметры:

• число ручьев;
• профиль используемого приводного ремня;
• диаметр (считается по корду);
• обозначение втулки.

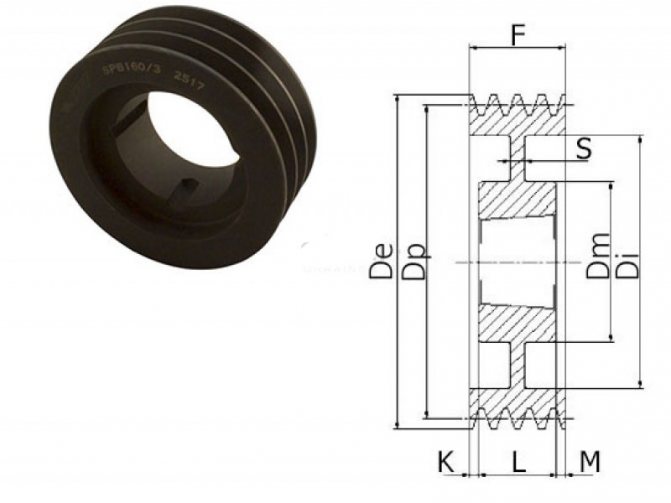

Так, маркировка 8 SPC 500 обозначает восьмиручьевый шкив под профиль SPC с диаметром 500 мм.

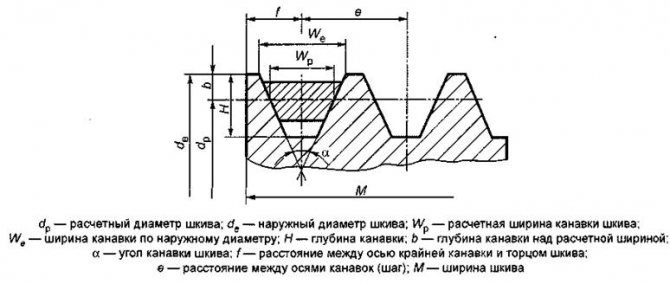

Стандартизованы также и правила изображения шкивов на чертеже. Чертеж должен быть построен так, чтобы изделие можно было изготовить, точно соблюдая форму и размер.

—

расчетная ширина канавки шкива, —

глубина канавки над расчетной шириной, — расчетный диаметр шкива,
—
глубина канавки ниже расчетной ширины, — расстояние между осями канавок, — расстояние между осью крайней канавки и ближайшим торцом шкива, — угол канавки шкива, — наружный диаметр шкива, — радиус закругления верхней кромки канавки шкива,
—
ширина шкива.

Таблица 2

2.5. Ширину шкива вычисляют по формуле

, (1)

где —

число ремней в передаче. Наружный диаметр шкива вычисляют по формуле

. (2)

2.6. Схема построения условного обозначения шкивов приведена в приложении.

2.7. Шкивы должны быть изготовлены из материалов, обеспечивающих выполнение требуемых размеров и работу шкивов в условиях эксплуатации (наличие механических усилий, нагрев, истирание).

2.8. Отливки шкивов не должны иметь дефектов, ухудшающих их внешний вид. На поверхности отливок, подвергающихся механической обработке, допускаются дефекты по ГОСТ 19200-80 в пределах припуска на механическую обработку.

2.9. Допускаемое отклонение от номинального значения расчетного диаметра шкивов h11 по ГОСТ 25347-82, ГОСТ 25348-82.

2.10. Предельные отклонения угла канавки шкивов, обработанных резанием, должны быть не более: ±1° — шкивов для ремней сечений Z, А, В. ± — шкивов для ремней сечений С, D, Е, ЕО.

2.11. Предельные отклонения угла конусного отверстия — ± по ГОСТ 8908-81.

2.12. Предельные отклонения размеров необрабатываемых поверхностей для шкивов: из чугуна и стали — по 7-му классу точности ГОСТ 26645-85; из других материалов с расчетным диаметром: до 500 мм — по 16-му квалитету ГОСТ 25347-82;

св. 500 мм — по 15-му квалитету ГОСТ 25347-82, ГОСТ 25348-82.

2.13. Допуск биения конусной рабочей поверхности канавки шкива в заданном направлении на каждые 100 мм расчетного диаметра относительно оси должен быть не более: 0,20 мм — при частоте вращения шкива до 8 с; 0,15 мм — при частоте вращения шкива св. 8 с до 16 с; 0,10 мм — при частоте вращения шкива св. 16 с

2.14. Допуск радиального биения поверхности наружного диаметра относительно оси посадочного отверстия — по 9-й степени точности по ГОСТ 24643-81 при контроле расчетного диаметра методом А. Радиальное биение наружного диаметра при контроле расчетного диаметра методом Б по ГОСТ 25069-81.

2.15. Допуск цилиндричности наружных диаметров — по 8-й степени точности по ГОСТ 24643-81.

2.16. Каждый шкив, работающий со скоростью свыше 5 м/с, должен быть сбалансирован. Нормы точности статической балансировки приведены в табл.3.

Таблица 3

2.17. Допуск торцового биения обода и ступицы относительной оси посадочного отверстия должен быть не грубее 10-й степени точности по ГОСТ 24643-81.

2.18. Концы валов для шкивов с цилиндрическим отверстием — по ГОСТ 12080-66; с коническим отверстием — по ГОСТ 12081-72; предельное отклонение диаметра ступицы по Н9.

2.19. Неуказанные предельные отклонения размеров обрабатываемых поверхностей: Н14; h14; ±.

2.20. Значение параметра шероховатости по ГОСТ 2789-73 рабочих поверхностей канавок шкива должно быть не более 2,5 мкм.

2.21. В шкивах со спицами ось шпоночного паза должна совпадать с продольной осью спицы.

2.22. Средний ресурс шкивов в эксплуатации для среднего режима работы устанавливается не менее 63000 ч до капитального ремонта, установленный ресурс — не менее 30000 ч до капитального ремонта.

2.23. Нерабочие поверхности металлических шкивов должны быть окрашены по ГОСТ 9.032-74 и ГОСТ 12.4.026-76.

2.24. Маркировка шкива На нерабочей поверхности каждого шкива должны быть четко нанесены краской: условное обозначение сечения ремня, расчетный диаметр, диаметр посадочного отверстия, марка материала и обозначение стандарта.

2.25. Маркировка тары — по ГОСТ 14192-77, при этом на ящике дополнительно указывают: условное обозначение шкива; число шкивов; дату упаковки.

2.26. Шкивы должны быть упакованы в ящики по ГОСТ 2991-85 или обрешетки по ГОСТ 12082-82. Консервация обработанных рабочих поверхностей — по ГОСТ 9.014-78. Срок действия консервации — 2 года.

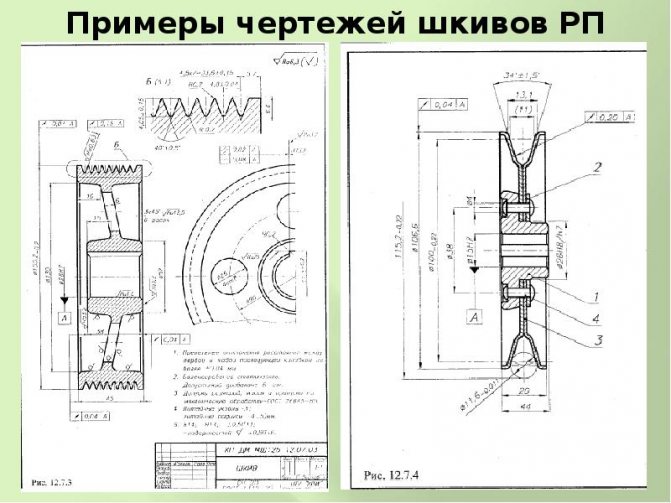

Изображение шкива на чертежах

Из чертежа изделия должно быть полностью понятно его устройство, размеры и способ изготовления. Для стандартных изделий на чертеже обязательно наносится обозначение шкивов.

Читать также: Арка из профильной трубы своими руками

Чтобы правильно и точно изготовить нестандартный шкив, чертеж его должен соответствовать определенным требованиям. Правильно выбрать угол канавки шкива можно, если воспользоваться для чертежа стандартным рядом уклонов.

Шкив обычно изображается на чертежах в двух видах:

• разрез секущей плоскостью, проходящей через ось вращения;
• вид сбоку.

Вид сбоку, как и для других деталей с осевой симметрией, приводят не полностью, а в половину. Для шкивов, имеющих в своей конструкции спицы, допустимо не изображать все, а привести чертеж одной детали с указанием их количества.

Разрез требуется строить так, чтобы в его плоскости находилась хотя бы одна спица. Спицы на разрезе штриховать не требуется. Если же деталь выполнена сплошной, плоскость разреза штрихуется, как обычно на чертеже.

Основные размеры и параметры, такие, как:

• диаметр обода и ступицы;
• профиль клинового ремня;
• радиусы сопряжения;
• уклоны канавки и т. п., наносятся на разрезе.

На дополнительном виде чертежа изображают сечение спицы. Если форма его переменная, то делают несколько дополнительных видов чертежа.

Изображение места крепления под шпонку с размерами и указанием качества поверхности также выносится на дополнительный вид чертежа.

Если вместо спиц для облегчения конструкции в теле детали предусмотрено несколько отверстий, их число и размеры указываются на разрезе, а вид сбоку на чертеже допустимо не строить.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Шкивы для клиновых ремней: назначение и особенности изготовления

Шкив- металлическое колесо, обладающее канавкой либо ободом, используемое для передачи вращения от одного узла к другому. Размер канавки шкива определяется размером габаритными параметрами ремня в определенном механизме.

Телефон для связи : WhatsApp.

Шкивы для клиновых ремней изготавливаются на специальном токарном станке. Материалом исполнения для таких изделий выступает металл. Чаще всего для этих целей применяют чугун, алюминий, сталь, текстолит и капролон. Несмотря на простоту детали ее изготовление требует не только наличие специализированного и оборудования, но и определенных навыков мастера. Именно по этим причинам даже при наличии оснащения лучше заказать изготовления данной детали у специалиста.

При корректном изготовлении шкива удается продлить эксплуатационный срок не только ремня, но и приводных механизмов и узлов.

Методы изготовления шкивов для клиновых ремней

Способ и материал изготовления шкивов для клиновых ремней напрямую зависит от скорости вращения ремня.

• При максимальной скорости ремня до 30 м/с используется литой чугун СЧ20;
• При скорости вращения ремня до 40 м/с применяется сталь 25Л. Деталь производится литьевым методом и точится на токарном станке;
• Скорость вращения до 60 м/с. В этом случае используются сборные либо литые шкивы, выполненные из стали 30;
• При максимальной скорости вращения до 80 м/с. В данной ситуации обычно применяются литые шкивы, изготовленные из различных сплавов металла АЛ-3 МЛ-5;
• При скорости вращения до 100 м/с. В таком случае может использоваться поковка либо литье , с последующей токарной обработкой. В первом случае используется хромистая сталь, во втором дюралюминий.

Стоимость и выбор шкива зависит от скорости и силы вращения, передаваемого от одного узла к другому с помощью ремня. Цена такого изделия зависит от материла, способа изготовления и его размерных параметров.

Значения слова шкив. Что такое шкив?

Шкив (от голл. schijf), вращающаяся деталь ремённой передачи или канатной передачи, выполненная в виде колеса, охватываемого гибкой связью. Передающие вращающий момент рабочие Ш.

Шкив колесо, с помощью которого вращение одного вала передаётся другому валу (с таким же колесом) посредством замкнутого ремня или каната, натянутого на ободья колёс.

Шкив — колесо, с помощью которого вращение одного вала передаётся другому валу (с таким же колесом) посредством замкнутого ремня или каната, натянутого на ободья колёс.

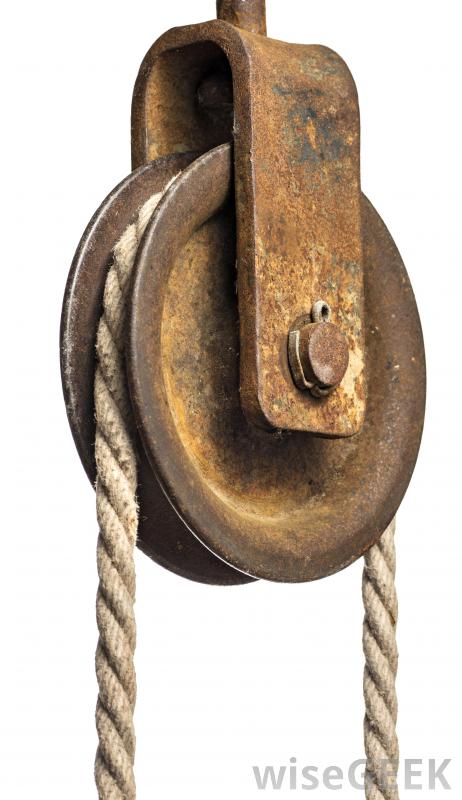

ШКИВ (полиспаст), простой МЕХАНИЗМ, позволяющий увеличивать СИЛУ или изменять направление ее приложения. Простой шкив состоит из РОЛИКА, обычно с желобом (пазом), прикрепленного к неподвижной опоре.

Научно-технический энциклопедический словарь

ПОВОРОТНЫЙ ШКИВ — приспособление, поддерживающее в стрелочных или сигнальных передачах гибкую тягу в местах, где она отклоняется от прямой линии на угол больше 3° для стрелочных и больше 5° для сигнальных передач…

Технический железнодорожный словарь. – 1941

Морфемно-орфографический словарь. — 2002

Шкив

(нидерл. schijf , англ. sheave ) — фрикционное колесо [1] с ободом или канавкой по окружности, которое передаёт движение приводному ремню или канату.

В отличие от блока, шкив передаёт момент с вала на ремень (либо с ремня на вал); блок же вращается на оси свободно и обеспечивает исключительно изменение направления движения ремня или каната. Система из двух закреплённых на валах шкивов, между которыми находится кольцевой ремень, называется ремённой передачей.

Значение Шкифы в словарях

Похожие слова в словарях

Шкиатти (schiatti) – Биографический словарь

— итальянский скрипач и композитор. Около 1740 г. был концертмейстером в капелле маркграфа баденского. В 1747 г. уехал в Петербург и поступил в придворный оркестр. Из его сочинений напечатаны в Амстердаме шесть трио для струнных инструментов. Н. С.

Шкив – Большой Энциклопедический Словарь

(от нидерл. schijf) — деталь ременной или канатной передачи, колесо,обод которого имеет цилиндрическую, бочкообразную или профилированную (дляклиновых ремней) форму.

Шкив – Морской словарь

колесо, сделанное из металла или бакаута,- насаженное на ось и имеющее по наружной цилиндрической поверхности желоб (кип) для троса.

Шкив – Словарь Даля

м. морск. шкиф, аюша арх. кружек, колесцо, каток в блоке или вставленный на оси в проеме. ная бороздка, по которой ходит снасть. Есть блоки одношкивные, двух- и трех- шкивные. | На Волге шкивом зовут блок (векошку, калитку), либо шпиль, ворот, баран. | У гранильщиков, шкив, плоский кружек из камня.

Шкив – Толковый словарь Ожегова

Колесо с широким ободом, деталь ременной или канатной передачи

Шкив М. – Толковый словарь Ефремовой

1. Колесо, которое дает движение приводному ремню или канату. 2. Колесико с желобом в блоке (в морском деле).

Шкивидор – Словарь Даля

м. арх. артельшик, промышляющий укладкой корабельных грузов. -дорная артель.

Шкилек – Словарь Даля

м. ниж.-кин. четверть души, осьмая часть тягла, землею и повинностями (шкиль?).

Шкилтерс – Большой Энциклопедический Словарь

(Skilters) Густав Янович (1874-1954) — латвийский скульптор.Выразительные психологические портреты деятелей латышской культуры («»Р.Каудзит»», 1902).

Шкилять – Словарь Даля

см. шкелить.

Шкиль – Словарь Даля

м. стар. иностранная монета, шиллинг. Чтобы. все, у кого ни буди серебро немецкое, ефимки и шкили и корки, являли таможникам, Словарь Академии.

Шкимушгар – Морской словарь

однопрядный линь, свитый из бородочной пеньки. Обычно свивается из двух или трех каболок.

Шкимушка – Словарь Даля

ж. или шкимушгар м. морск. мягкая бичевочка, ссученная вдвое из каболки (пряжи) ветхого каната.

Шкипер – Морской словарь

(голл. — schipper) — содержатель корабельного имущества и материального снабжения военного корабля, капитан коммерческого парусного судна.

Шкипер – Словарь Даля

м. шхипер, голланд. корабелыщк, управляющий купеческим судном, капитан, каптен. | морск. классный чиновник на военном корабле, обычно из боцманов, заведывающий запасным рангоутом, такелажем. ская каюта, где хранятся шкиперские припасы.

Шкипер – Толковый словарь Ожегова

Лицо, ответственное за палубное имущество

Шкипер М. – Толковый словарь Ефремовой

1. Командир несамоходного речного судна. 2. Лицо, ответственное за палубное имущество на морских судах. 3. устар. Капитан коммерческого судна.

Шкиперов – Словарь русских фамилий

Отчество ‘сын шкипера’ не представляло бы ничего необычного: слово шкипер — ‘командир морского торгового судна’ — заимствовано у голландцев еще при Петре I, но фамилия записана в 1979 г. в районах, далеких от морей, — в селе Веськово Переславского района Ярославской области, у тех мест, где молодой ‘первый шкипер Руси’ учился морскому делу.(Н)

Шкиперская Ж. – Толковый словарь Ефремовой

1. Кладовая на судне для хранения тросов, брезентов, цепей и другого палубного имущества.

Шкиперский Прил. – Толковый словарь Ефремовой

1. Соотносящийся по знач. с сущ.: шкипер, связанный с ним. 2. Свойственный шкиперу, характерный для него. 3. Принадлежащий шкиперу.

Шкирля – Словарь воровского жаргона

сожительница

Шкирь – Словарь Даля

шкиря, шкыря! южн. зап. калужск. окрик на овец; вероятно от шкурять смол. гнать, прогонять, турить.

Шкица – Словарь воровского жаргона

несовеpшеннолетняя пpоститутка

Типология и нормативная база

Указанное различие между шкивом и блоком по передаче или отсутствию передачи крутящего момента на вал носит функциональный характер. По конструкции и с технологической точки зрения блоки и шкивы одинаковы и часто называются общим термином шкив. (Аналогично вал и ось функционально отличаются по передаче момента, а конструктивно одинаковы).

Классификатор ЕСКД «Классификатор изделий и КД машиностроения и приборостроения» относит шкивы к 71 классу общемашиностроительных деталей — тела вращения[2].

В Российской Федерации требования к шкивам регламентируются:

• ГОСТ 20889-88. Шкивы для приводных клиновых ремней нормальных сечений. Общие технические условия
  [3]
• ГОСТ Р 50640-94. Шкивы приводных ременных передач. Общие технические требования.
  [4]
• ГОСТ Р 50641-94. Шкивы с канавками для обычных и узких клиновых ремней. Система, основанная на исходной ширине
  .[5]
• ГОСТ 5813-2015 Ремни вентиляторные клиновые и шкивы для двигателей автомобилей, тракторов и комбайнов. Технические требования и методы испытаний.
  [6]

Также на них действуют общие требования к продукции машиностроения.

Ремень вариатора для снегохода

Ремень вариатора для снегохода — важнейшая составляющая в передаче мощности от одного шкива к другому во время ускорения, замедления и при постоянной скорости.

Эволюция в технологии изготовления ремней вариаторов для снегохода и их материалов основана на длительном опыте, что обусловливает производство эффективных и надежных при­водных ремней.

Используйте только специальные, определенные производителем приводные ремни вариаторов, указанные в спецификациях для каждой модели. Эти ремни откалиброваны как составная часть конкретной трансмиссионной системы.

Ремни вариатора для снегоходов, отличающиеся составом, компоновкой материалов, углами, длиной, сущест­венно изменяют характеристики работы CVT.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Шкивы для приводных клиновых ремней должны быть изготовлены в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Номинальные расчетные диаметры шкивов должны соответствовать указанному ряду: 50; (53); 56; (60); 63; (67); 71; (75); 80; (85); 90; (95); 100; (106); 112; (118); 125; (132); 140; (150); 160; (170); 180; (190); 200; (212); 224; (236); 250; (265); 280; (300); 315; (335); 355; (375); 400; (425); 450; 475; 500; (530); 560; (600); (620), 630; (670); 710; (750); 800; (850); 900; (950); 1000; (1060); 1120; (1180); 1250; (1320); 1400; (1500); 1600; (1700); 1800; (1900) 2000; (2120); 2240; (2360); 2500; (2650); (2800); (3000); (3150); (3550); (3750); (4000) мм. Примечание. Размеры, указанные в скобках, применяются в технически обоснованных случаях.

2.3. Расчетный диаметр меньшего шкива передачи должен быть не менее значений, указанных в табл.1

Таблица 1

Примечание. Размеры, указанные в скобках, применяются в технически обоснованных случаях.

2.4. Размеры профиля канавок шкивов должны соответствовать указанным на черт.10 и в табл.2.

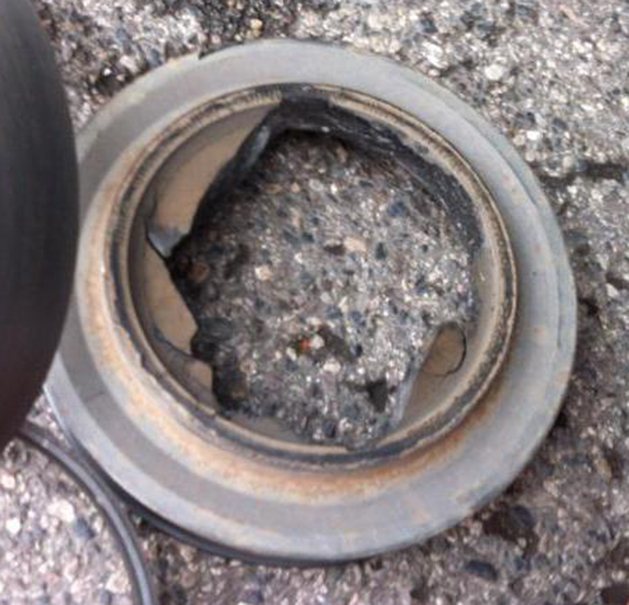

Шкив коленвала: все, что нужно о нем знать?

Шкив коленвала – это деталь, которая на первый взгляд, может показаться несущественной для автомобиля. На самом же деле, это устройство играет важнейшую роль в обеспечении работоспособности многих систем транспортного средства. Сам по себе ни один вал не способен функционировать. Для этого в автомобиле предусмотрены специальные элементы, которые передают крутящий момент на другие узлы. Шкив коленвала, как раз и является одним из таких звеньев. В процессе эксплуатации с ним, как и с любым другим элементом могут случиться неполадки. В рамках данного материала рассмотрим виды шкивов, где они установлены и как их заменить.

ПРИЕМКА

3.1. Шкивы должны подвергаться приемо-сдаточным и периодическим испытаниям предприятием-изготовителем.

3.2. Приемо-сдаточным испытаниям на соответствие требованиям пп.2.13; 2.14; 2.16; 2.17; 2.19; 2.21; 2.22; 2.24 подвергают каждый шкив.

3.3. Периодическим испытаниям подвергают 10% шкивов от партии. Партия должна состоять из шкивов одного условного обозначения, предъявляемых по одному документу. Периодические испытания проводят на соответствие всем техническим требованиям, установленным в стандарте, два раза в год.

3.4. Если в процессе периодических испытаний хотя бы один из параметров не будет соответствовать требованиям настоящего стандарта, проводят повторно испытания удвоенного числа шкивов по полной программе. Результаты повторных испытаний являются окончательными.

Конструкция

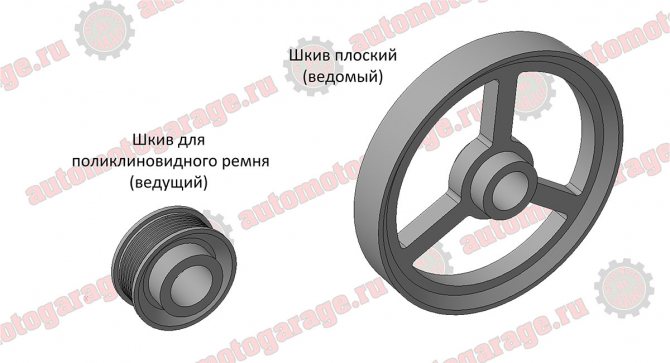

В шкивах можно выделить ступичный узел, диск (для цельных) или спицы (для составных шкивов) и обод. Углубление в ободе называют ручьём ремня. Обод может иметь реборды.

Шкивы в зависимости от конструкции могут выполняться:

• цельными;
• составными.

Составные шкивы при клиновой форме ручья могут служить для регулировки натяжения ремня (удалением дисков или накручиванием резьбы в половинках диска).

Особым видом составного клинового шкива является вариаторный шкив — у него управление сечением ручья позволяет бесступенчато изменять передаточное отношение передачи. Управление сечением ручья может быть механическим, гидравлическим, электромагнитным. Такие ременные вариаторы широко распространены у мопедов.

По технологии изготовления:

• литые;
• кованные;
• штампованные;
• полученные механической обработкой;
• полученные 3D-печатью.

По форме обода:

Гладкие шкивы используют для передачи вращательного момента без требований к кинематическому соответствию, поскольку им присуще проскальзывание.

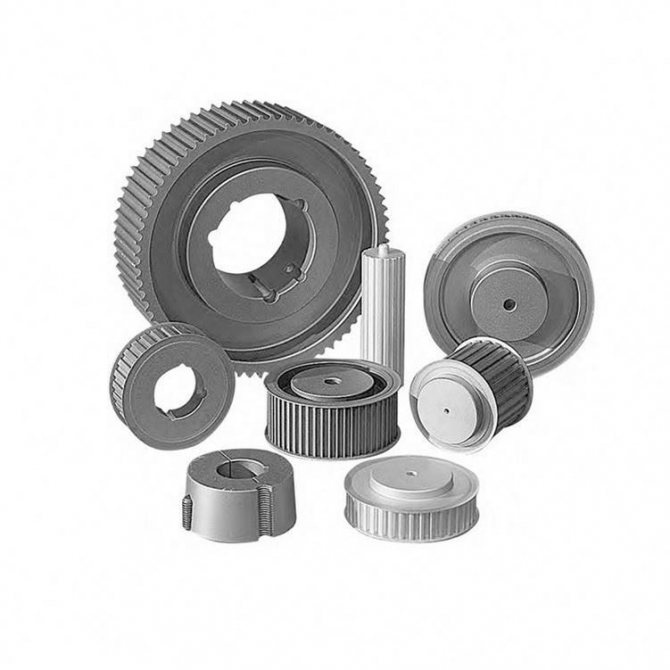

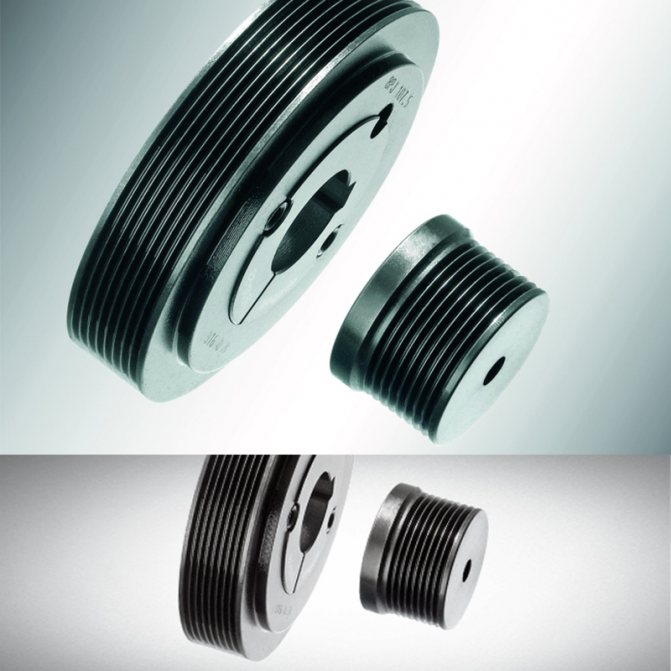

Зубчатые шкивы применяют при требованиях к кинематическому соответствию (например, в газораспределительном механизме ДВС, в приводе головки принтера и т. д.).

По способу фиксации ступицы:

Клиновидные:

Это ручьевые шкивы, которые обычно находят применение в работе со стандартными ремнями. Могут быть с 1, 2, 3, 4, 5, 6 и даже 10 ручьями. Обычно используются для силового оборудования (передачи), в котором нет установленного обозначения. Они помогают ремню проскальзывать, если вдруг усилиться нагрузка. В этом случае ремень не порвется.

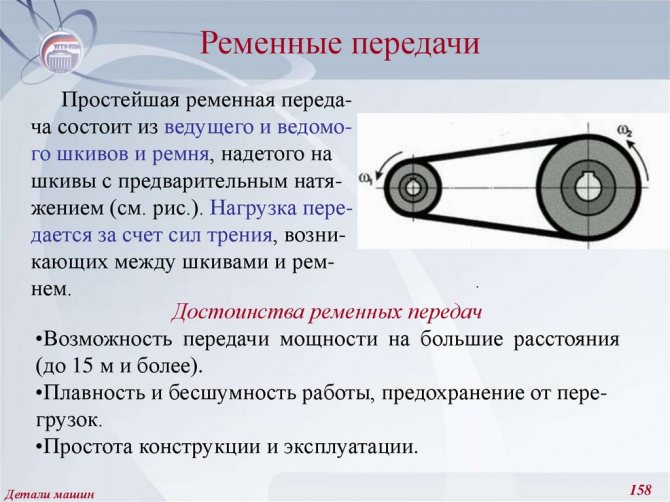

Достоинства и недостатки ременных передач

Основными плюсами, которые имеют ременные передачи, являются следующие: несложная конструкция и невысокая стоимость; возможность обеспечения трансляции вращательного момента на большие расстояния; простота в эксплуатации и обслуживании; безударность работы и плавность хода.

В то же самое время ременные передачи имеют и целый ряд недостатков, к которым следует отнести: относительно большие размеры не позволяющие использовать их в ряде случаев; недолговечность при использовании на быстроходных механизмах; невозможность обеспечения постоянного передаточного отношения ввиду проскальзывания ремня; большие нагрузки на опоры и валы.

Следует также подчеркнуть, что надежность ременных передач существенно ниже, чем трансмиссий других типов, поскольку не исключены и достаточно часто случаются обрывы ремней и их соскакивания со шкивов. Именно поэтому ременные передачи требуют большего внимания с точки зрения обслуживания, и за ними нужно постоянно следить.

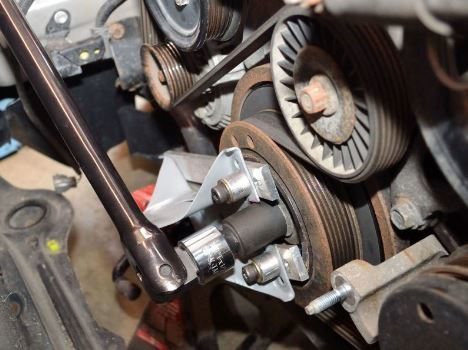

Где располагается шкив коленчатого вала?

В основном при поднятии крышки капота заметить эту конструкцию достаточно сложно. Дело в том, что шкив расположен за генератором и соответственно не заметен. Однако если заглянуть вниз, в место ремня, можно увидеть диск, зафиксированный на валу ступицей – это и будет искомая деталь. Для того, чтобы снять шкиф водителю потребуется выполнить такие манипуляции:

• Освободить на генераторе стопорный болт;
• Ослабить натяжной болт и слегка опустить ремень;
• Отсоединить бачок с антифризом;
• Демонтировать ремень гидроусилителя;
• Открутить с помощью гайковерта крепежный элемент, фиксирующий шкив.
• Трудности при снятии зубчатого шкива

Изъять болт, удерживающий шкив коленчатого вала зубчатого вида будет достаточно проблематично без специального инструмента. Поскольку его резьба нарезана таким образом, что направление откручивания полностью совпадает с крутящим моментом вала, сделать это трудно. Для этих целей обычно используют ключ размером на 19, которым нужно будет против вращения вала открутить интересующую деталь. Однако даже, если вам удалось демонтировать шкив коленвала нельзя сказать, что на этом этапе все работы считаются оконченными. Дело в том, что на вале ступица обычно сидит достаточно плотно, да от случайного соскальзывания ее уберегает специальная шпонка. Для ее демонтажа можно воспользоваться специальным съемником или аэрозольной смазкой. Под их действием ступица шкива коленчатого вала будет самопроизвольно раскачиваться с тягой на себя.

О том, как открутить гайку на шкиве коленчатого вала можно узнать из этого видеоролика:

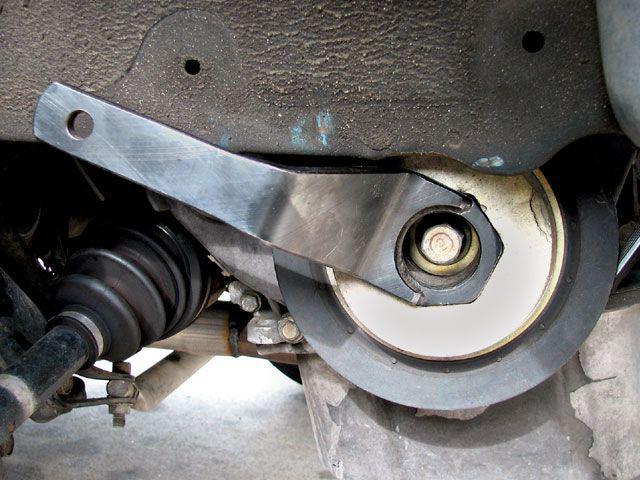

Второй способ демонтажа

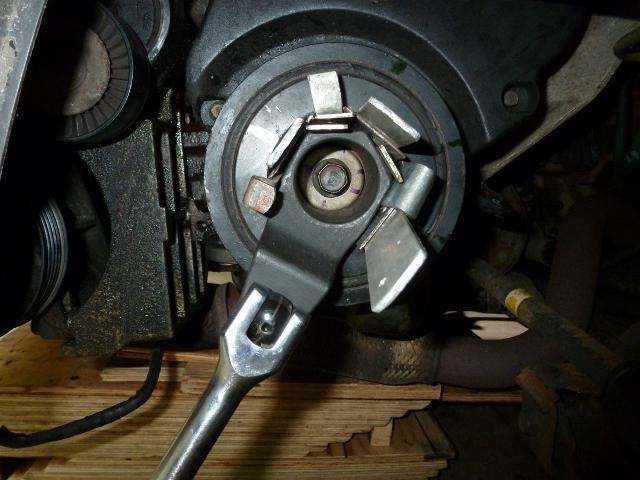

Существует ещё один хитрый способ, как открутить шкив коленвала. Он проделывается самостоятельно без наличия помощника. Предварительно сняв ремень привода генератора, на болт механизма надевается головка или накидной ключ, ручка которого упирается в какую-нибудь поверхность.

Упирать ее в кузов или другие части подкапотного пространство не стоит. При откручивании ключ может повредить агрегаты с резиновыми патрубками, поцарапать и даже повредить кузов. В дальнейшем станет понятно почему. Лучше всего упереть ручку ключа в землю или пол, положив под неё деревянную доску. Главное, чтобы была твёрдая и ровная поверхность. Если ключ не достаёт до упора, то путём перемещения головки или вращения коленчатого вала упереть его в твёрдую поверхность.

Теперь, включив зажигание, нужно стартером прокрутить двигатель. Силы его больше чем достаточно, чтобы сорвать болт фиксации шкива. Главное – не переусердствовать и правильно упереть ключ, чтобы он твёрдо стоял на месте и не шатался. Даже из-за небольшого смещения он соскочит с головки болта и повредит подкапотное пространство. Ни в коем случае нельзя заводить двигатель, а если это всё же получилось сделать, то немедленно заглушите его.

Чтобы исключить пуск мотора, можно снять топливоподводящую шлангу с бензонасоса в карбюратор, если это карбюраторный двигатель, или шлангу, входящую в топливную рампу, если мотор инжекторный.

Материалы шкивов

Для стационарного оборудования в ременных передачах для шкивов продолжается использование классических недорогих материалов — серого СЧ и ковкого КЧ чугунов. Существенная масса деталей, как правило, тут не играет роли, поскольку массивные шкивы позволяют отказаться в механизме от маховика. Заменителем могут служить стальные штампованные шкивы. Для механизмов с переменной частотой вращения, для транспортных машин, где важно снижение массы и момента инерции используют шкивы из алюминиевых сплавов. И наконец, шкивы высокоответственных агрегатов могут выполняться из магния или титана.

В последнее время широко внедряются шкивы из пластмасс (например, капралон) с возможностью рециклинга, особенно в бытовой технике.[12]

Общие рекомендации

Покупные шкивы, изготовленные на заводах, чаще всего отлиты или выточены из металлических сплавов. Для маломощных двигателей выпускают пластмассовые изделия.

В домашних условиях, без литейного оборудования или точных токарных станков, изготовить приводное колесо из этих материалов сложно.

Многие эксперты считают, что шкив из дерева, фанеры или пластика, который удалось изготовить в домашней мастерской, ненадежен, недолговечен, сразу перегреется и развалится.

Это совсем не так. Если не пытаться заменить им колесо кузнечного молота усилием в 6000 тонн, а использовать на настольном станке с ограниченной мощностью и числом оборотов, то тщательно сделанная деталь сможет заменять штатную достаточно долго.

Если изготовить деталь из алюминия, она будет существенно прочнее, сможет передавать больший крутящий момент, вращаться с большей скоростью. Придется освоить литейный процесс, пусть в самом простом варианте. Изготовление шкива методом литья потребует обеспечения пожарной безопасности, использования средств индивидуальной защиты.

Колесо можно выточить на токарном станке, если он есть в домашней мастерской.

Самостоятельное изготовление

В случае невозможности приобретения готового шкива профессиональные мастера советуют изготовить данную деталь самостоятельно.

Для изготовления шлицевого шкива в домашних условиях необходим токарный станок и металлическая заготовка. За помощью можно обратиться в токарные мастерские, где профессиональные токари обязательно помогут выточить необходимую деталь.

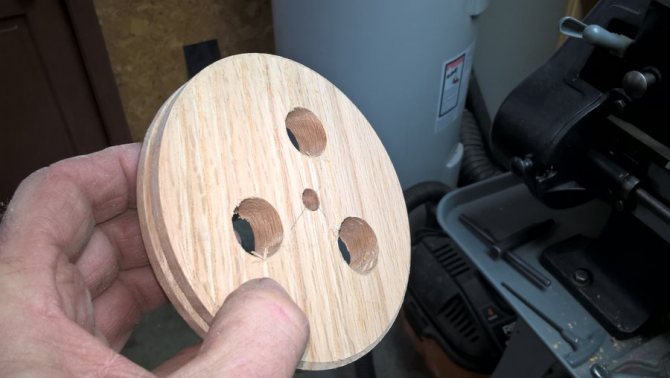

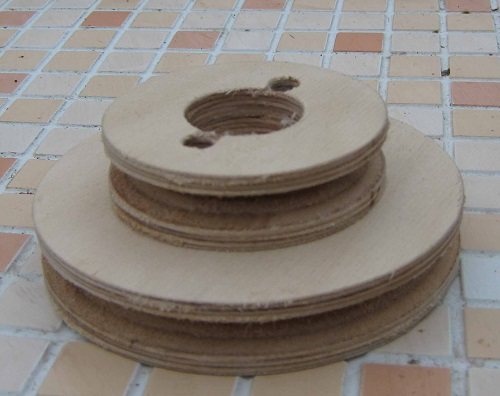

В случае невозможности достать металлическую заготовку специалисты советуют использовать кусок фанеры.

Необходимые инструменты:

• электрический лобзик;
• фрезер;
• циркуль;
• электрическая дрель.

Этапы изготовления:

• приобретение необходимой заготовки;
• вычерчивание круга нужного диаметра;
• высверливание центрального отверстия;
• выпиливание лобзиком круга строго по намеченной линии с отступом от черты на 20-25 мм;
• шлифовка полученной заготовки мелкой наждачной бумагой;
• вырезание канавки для ремня с помощью фрезы необходимого размера;
• установка готового изделия в мотоблок;
• устранения всех дефектов и неточностей.

Данная деталь из фанеры имеет короткий срок эксплуатации и требует постоянной проверки и замены в случае необходимости.

Устанавливать самодельные детали можно только на те мотоблоки, в которых данная манипуляция предусмотрена разработчиками.

Неисправности шкивов и проверка их состояния

Шкив и ременные передачи работают за счет силы трения между контактными поверхностями, поэтому распространенная причина для замены шкива — выработка рабочей плоскости. От динамических нагрузок металл шкивов трескается, скалывается.

Еще одна типичная болезнь для таких деталей — это люфты шпонки в шпоночном пазе коленчатого вала. Причина этому износ плоскостей посадки шкива с валом. Крепеж шкива с такой неисправностью от вибраций постепенно откручивается, все больше увеличивая люфт.

Длительная работа коленвала с «люфтящим» шкивом приведет к выработке и повреждению самого шпоночного паза, откручиванию шкива коленвала. Далее весь узел проворачивает на посадочном месте, разрушая шпоночное соединение, корпус шкива и сам коленчатый вал. Если на вашем моторе сорвало шкив коленвала, высока вероятность что весь коленчатый вал подлежит замене.

Для того чтобы определить состояние шкива коленчатого вала, необходимо:

1. снять ремни шкива, осмотреть его кромки и корпус на предмет повреждения трещин, износа;
2. пошатать шкив, при наличии критичных люфтов узел необходимо разобрать, о
3. обычно в инструкциях по ремонту есть размеры допустимого износа деталей, расстояния до ближайших узлов двигателя. Проверка таких размеров поможет определить пригодность шкивов к дальнейшей эксплуатации.

Основные неисправности

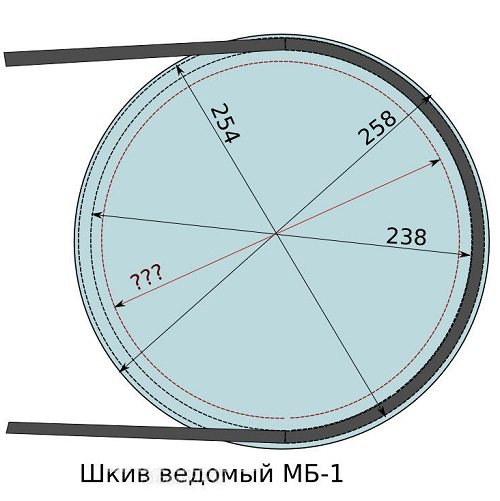

Регулировка и размеры ремня

Для мотоблока Нева МБ-2 используется приводной ремень А-1180. В данной модели используется один ремень, обеспечивающий передний ход.

В других модификациях модели Нева МБ-2 используют два ремня привода. Задний ход производится в самом редукторе.

Замена ремня для мотоблоков МБ-2 производится в такой последовательности:

1. Снимается щиток, а затем защитный кожух шкива.
2. Снимается пружина от тяги мотоблока для ослабления ремня.
3. Поворачиваются винты крепления кронштейна.
4. Кронштейн разворачивается в такое положение, в котором ограничительные штыри не препятствуют снятию детали со шкива.
5. Производят регулировку шкивов, а затем устанавливают новый ремень.
6. Натягивают ремень на шкив редукторного вала, а затем на шкив мотора.
7. В обратном порядке размещают остальные детали на их места.

Замена сальников редуктора

Замена сальников в мотоблоке Нева МБ-2 производится в случае обнаружения протекания масла. Подобное состояние опасно тем, что редуктор мотоблока может остаться без масла, а это приведет к быстрому износу агрегата.

Последовательность замены сальников следующая:

1. Снять фрезы с вала, очистив от грязи вал и крышки от загрязнений и остатков масла.
2. Открутить болты крышки, обстучав с нее масло и мусор, снять крышку с редуктора.
3. Старый сальник заменяется новым, протирается насухо.
4. Крышка возвращается на место (при необходимости она кладется на герметик) и фиксируется болтами.

Регулировка и настройка карбюратора Нева МБ-2

От стабильной работы карбюратора зависит функциональность и долговечность двигателя мотоблока

Вот почему его регулировка и настройка имеют такое важное значение. К тому же при неправильной настройке карбюратора у бензинового мотоблока может наблюдаться повышенный расход топлива

Регулировка карбюратора мотоблока Нева МБ-2 производится так:

1. Винт полного газа и малого газа выкручивается до предела.
2. Оба винта отворачивают на 1-1,5 оборотов.
3. Далее идет запуск и прогрев мотора.
4. Рычаг управления дроссельной заслонкой ставят в положение, на котором двигатель будет работать в режиме минимальных оборотов.
5. Устанавливают минимальные обороты на холостом ходу до устойчивой работы агрегата.
6. Обороты холостого хода ставят на максимум.
7. Производится корректировка минимальных оборотов холостого хода.
8. Действия 6 и 7 выполняют до бесперебойной (более ровной на слух) работы двигателя на холостых оборотах.

Для долгосрочной и бесперебойной работы мотоблока необходимо регулярно выполнять диагностику работы двигателя, следить за периодичностью замены масла, а также соблюдать условия эксплуатации и временные промежутки плановых ТО.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока. Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Демпферные или монолитные шквивы?

На практике было доказано, что нейтрализовать колебания двигателя довольно просто при помощи демпфера крутильных колебаний. Такие демпферы широко используются в дизельных автомобилях, тем временем как в бензиновых они встречаются не так часто (обычно в грузовиках и автобусах). На легковых авто шкив коленвала обычно цельнометаллический, что является его ахиллесовой пятой – свободно передающиеся от двигателя вибрации приводят к быстрому износа шкива, вследствие чего до гарантируемых производителем 10 лет работы он не дотягивает. Достоинства демпферного шкива таковы:

• Снижается шумность мотора;
• Амплитуда крутильных колебаний снижается в 2-5 раза – это повышает живучесть шкива и смежных с ним узлов (быстро изнашивается только демпфер);
• Эффективно гасятся рывковые нагрузки;
• Повышает топливную эффективность и эконологичность автомобиля.

Вопреки заверениям некоторых автолюбителей, демпфер не может серьезно снизить нагрузки на ремень. Однако у шкива с демпфирующей вставкой есть несколько более существенных минусов:

• Он более дорогой, нежели цельнометаллический шкив;
• Демпфер со временем приходит в негодность (трескается или разрывается резиновая вставка).

Несмотря на недостатки, демпферные шкивы показывают себя лучше бездемпферных. Одной из их проблем является необходимость в профилактической замене. Стоит только резиновому элементу растрескаться, как весь шкив перестает выполнять свои основные задачи. Обратите внимание: современные экономичные двигатели изготавливаются с учетом установки исключительно шкивов с демпфером.

И сразу затронем другой вопрос: что такое облегченный шкив? Так называют деталь, выполненную из алюминиевого сплава. Обычно она имеет демпфирующий элемент, но исключения иногда встречаются. К примеру, в США сплавы, из которых выполняются некоторые автомобильные детали двигателя, называют сплавами для авиационных задач. Они прочные, устойчивые к перепадам температур и очень легкие. Алюминиевые шкивы вносят особенности в работу мотора (он быстрее сбавляет обороты после того, как водитель отпускает педаль газа), хуже справляется с колебаниями (решается установкой демпфера).

Виды приводных ремней

Видов ремней достаточно много, так как используются они в разных условиях. Где-то нужно передать очень большую мощность так, чтобы ремень не порвался и не растянулся. Где-то ремень не должен проскальзывать. Где-то ремень должен крутиться очень-очень быстро и мало изнашиваться со временем. А где-то нужно передать вращение на большое расстояние и под углом.

Очень распространенная классификация ремней – по поперечному сечению или форме. Основные виды: 1 — плоские ремни, 2 – клиновые ремни, 3 – ремни круглого сечения (пассики), 4 – многоручьевые ремни (или поликлиновые), 5 – зубчатые ремни.

Рис. 12. Виды приводных ремней

В крупной промышленной технике самые распространенные ремни – клиновые и поликлиновые. Они достаточно толстые по сечению и имеют увеличенную за счет боковой поверхности площадь сцепления со шкивами.

В небольших электронных устройствах чаще используются плоские ремни и пассики (ремни с круглым сечением).

Рис. 13. Четыре прядильные машины приводятся в движение от плоских приводных ремней с линейного вала. Лейпциг , Германия, около 1925 года

Плоские ремни широко использовались в 19-м и начале 20 века на фабриках для передачи движения на несколько машин с одного линейного вала (англ. line shaft). Они широко применялись и применяются в лесопильных станках, молотилках, электрогенераторах.

В станках с ЧПУ (3D-принтерах, плоттерах, лазерных станках) используются зубчатые ремни, так-так они сохраняют постоянное передаточное отношение и не проскальзывают.

Балансировка шкивов

Дисбаланс шкивов возникает на этапе изготовления как результат погрешностей формы, например при литьё в земляные формы. В случае новых технологий высокоточного литья или штамповки он невелик, однако его влияние значительно для высокооборотных шкивов. Балансировка шкивов проводится на балансировочных станках. В отличие от карданных валов или пневматических колес в сборе, вместо установки балансировочных грузиков для шкивов ведется удаление материала путём высверливания группы отверстий в секторе дисбаланса.[13]

Что такое шкив? (с иллюстрациями)

Шкив – это простой механизм, который был разработан в древние времена, но до сих пор является основой многих современных механизмов. По сути, это колесо, через которое наматывается веревка или другой шнур. Один конец веревки обычно прикреплен к грузу или другой нагрузке, и когда свободный конец тянется – обычно человеком, но, возможно, также машиной – колесо изменяет направление приложенной силы и значительно упрощает поднимите прикрепленный груз.Этот тип инструментов бывает разных размеров и разновидностей, но почти во всех случаях цель одна, а именно: облегчить подъем тяжелых предметов и более эффективно направлять энергию.

Металлический шкив.

Основные компоненты

Инженеры обычно говорят о «простых машинах» в шести различных категориях: наклонные плоскости, рычаги, винты, клинья, колеса и оси, а также шкивы.Все они состоят из базовых, повседневных компонентов и в той или иной степени упрощают работу человека. Шкивы обычно больше всего используются для подъема и перемещения крупных объектов.

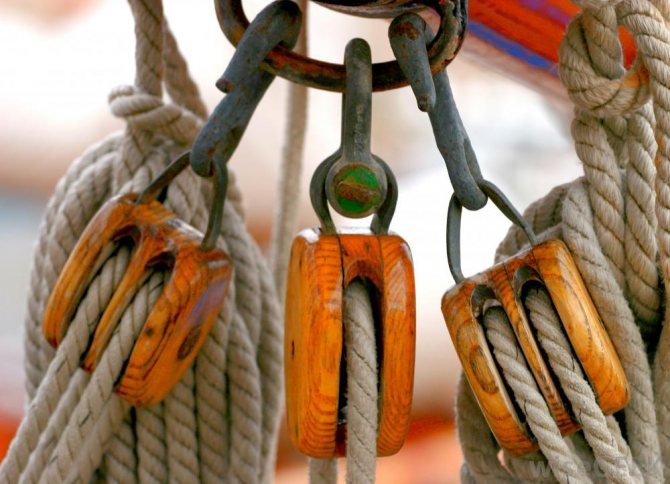

Деревянные шкивы.

В своей основной форме этот инструмент представляет собой немного больше, чем колесо с канавкой. В канавке проходит веревка, ремень или трос. Этот механизм можно использовать отдельно или соединить с другими в системе шкивов.Чем больше количество шкивов в системе, тем меньше силы потребуется для подъема объекта.

Шкивы часто имеют канавку по окружности, по которой проходит цепь, трос, ремень или трос.

Типы систем

Существует три основных типа систем: (1) фиксированная, с фиксированной осью; (2) подвижный, со свободной осью; и (3) составная, с комбинацией фиксированных и подвижных осей. Подвижные и составные оси за счет умножения силы имеют тенденцию быть более эффективными, чем фиксированные системы.

Колесно-канатные инструменты также могут использоваться в комбинации с другими инструментами для более конкретных целей. Так называемая «система ремня и шкива» является одним из примеров. Это, как правило, «закрытые» системы, в которых несколько колес с канавками соединены одним круговым соединенным ремнем, и предназначены для передачи и увеличения энергии, а не для прямой подъемной силы.

Преимущества подъема

Одним из самых больших преимуществ этого типа машин является способность перемещать тяжелые предметы и направлять подъемную энергию, не прилагая больших усилий.Как правило, чем тяжелее объект, тем большее усилие нужно приложить для его перемещения. Направление этой энергии вверх по веревке и вокруг колеса – или ряда колес, в зависимости от веса объекта & madash; может сделать общую нагрузку, известную как «подъемное преимущество», намного более эффективной.

Например, человеку обычно нужно приложить около 10 фунтов (4.5 кг) силы, чтобы поднять 10-фунтовый (4,5 кг) груз, и в большинстве случаев эту силу необходимо прикладывать прямым движением вверх. Если груз прикреплен к шкиву, человеку все равно нужно будет приложить такое же количество измеряемой силы, но направление направление должно измениться. После присоединения к тросовой системе человек должен тянуть вниз , а не поднимать вверх . Это позволяет более эффективно использовать вес тела и физические нагрузки человека.

Чем больше колес в данной системе, тем вероятнее, что она будет эффективнее. Если, например, груз прикреплен к двум системам, человеку потребуется всего 5 фунтов (2,26 кг) силы. Для четырех потребуется 2,5 (1,13 кг) фунта силы и так далее.

Общие примеры

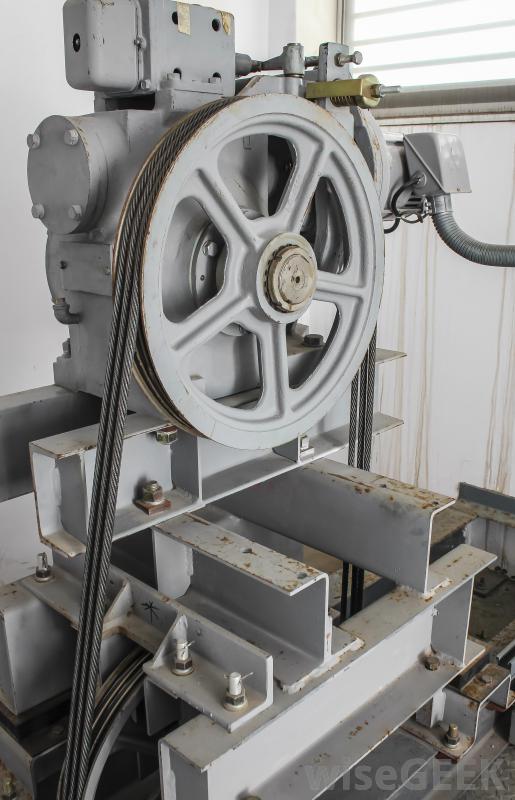

Эти инструменты можно найти во многих современных условиях.Лифты, пожалуй, одни из самых распространенных: хотя их не видно снаружи, большие системы вращающихся колес и тросов помогают автомобилям двигаться вверх и вниз. В большинстве случаев они управляются компьютерами и поднимаются механическими средствами, а не рабочей силой, но эффективность остается той же. Многие автомобильные двигатели также зависят от ременных систем, которые помогают передавать энергию от двигателя к валам колес и другим движущимся частям. Парусники часто используют их для контроля натяжения парусов, они также распространены в подъемных кранах и другом оборудовании.

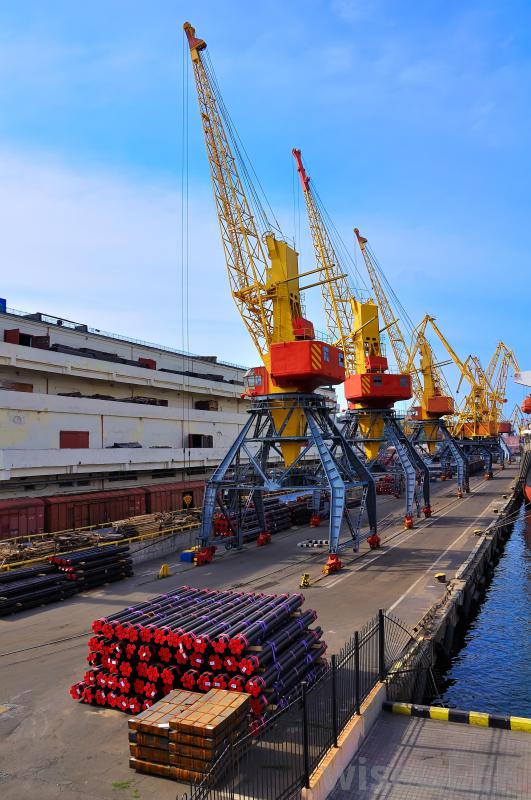

Шкивы – обычное дело для кранов. .

Условия для вывода формул

Упростим задачу получения формул для блоков. Будем считать блок идеальным.

Пусть для этого выполняются некоторые условия:

1. считаем, блок невесомым, то есть, у него нет массы,
2. считаем, что блок абсолютно жесткий, то есть, нет его деформации,
3. при вращении блока трение отсутствует.

Пояснения к условиям

Эти три условия нужны для того, чтобы наши усилия затрачивались только на перемещение полезного груза, и не затрачивались на вращение блока. Груз мы прикрепляем к одному концу веревки, в то время, как тянем за другой ее конец.

Более строгим языком: условия должны выполняться, чтобы приложенная сила совершала лишь работу по перемещению полезного груза, а энергия на вращение блока не затрачивалась.

Честно говоря, в реальности ничего идеального не существует и все эти условия полностью соблюсти нельзя. Блоки изготавливают из прочных металлов, а они обладают массой. Трение можно только лишь уменьшить, но совсем избавиться от него не получится. Но, так как масса блока мала, по сравнению с поднимаемым грузом и трение значительно уменьшено, будем в этой статье считать блок идеальным.

Рассмотрим такие идеальные блоки.

Шкивы стальные, сварные.

Стальные сварные (рис. 4, а) и сборные шкивы (рис. 4, б) принимают при окружной скорости до 60 м/с. Ободы, диски и спицы этих шкивов изготовляют из низкоуглеродистой стали типа Ст3. Так как ступицы шкивов подвергаются значительным напряжениям смятия от шпонок, то их изготовляют из среднеуглеродистых сталей, а в сборных шкивах иногда и из чугуна. Ободы стальных свертных и сборных шкивов плоскоременных передач вальцуют из листовой стали и сваривают встык; Диски этих шкивов изготовляют из листовой стали, а спицы — из гнутых полос, труб, штампованных заготовок, а иногда и из листовой стали (рис. 4, а). При ширине обода B≤350 мм в шкиве предусматривают один диск или один ряд спиц, при В>350 мм — два диска или два ряда спиц. Встречаются стальные сборные шкивы плоскоременных передач со спицами из круглых прутков, которые ввинчивают в стальную или чугунную ступицу или заливают в ступицу из чугуна. Довольно широко применяют стальные сборные шкивы клиноременных передач из стальных тонкостенных штампованных и затем сваренных тарелок (рис. 4, б). Эти тарелки скрепляют со стальной или чугунной ступицей болтами или заклепками. Шкивы из стального литья применяют редко. Рис. 3

Разновидности

Лада 2109 Синяя полночь Бортжурнал Течь заднего сальника коленвала и замена боковой подушки двигателя

Производители выпускают три вида шкивов для мотоблоков:

• дисковые – имеют размер от 8 до 40 см;
• со спицами – имеют диаметр от 18 до 100 см;
• монолитные – двухручейные имеют размер 3 см, а трехручейный 10 см.

Существуют два типа посадочного отверстия:

• цилиндрическое;
• конусообразное.

Все шкивы имеют 8 углублений, от качества шлифовки которых зависит скорость износа рабочего ремня.

Типы шкивов в зависимости от типа редуктора:

• ведомый;
• ведущий.

Для мотоблоков с навесным оборудованием необходимо приобретать шкивы диаметром 19 мм, а для более сложных скоростных аппаратов понадобятся шкивы диаметром от 13,5 см.
