Чертежи самодельного снегохода, этапы изготовления и нюансы сборки

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

1. Деревянные бруски.
2. Листовое железо.
3. Ножницы по металлу.
4. Дрель и свёрла.
5. Ручная пила.
6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах.

Лучше сразу сделать восемь штук и поставить их сверху и снизу. Тогда крепления окажутся более прочными и надёжными в работе.

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Металлическая рама для снегохода

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева. Здесь потребуются:

1. Сварочный аппарат.
2. Электроды.
3. Маска.
4. Болгарка.
5. Гаечные ключи.
6. Пассатижи.
7. Молоток.

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

1. Металлические трубы.
2. Железный уголок.
3. Листовая сталь.
4. Швеллер.

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

А потом приварить их к углам передней части, куда будут вставляться поворотные опоры для лыж. Металлическая рама готова и можно приступать к постройке, а также установке основных агрегатов и узлов.

Подвесное оборудование

Чтобы сделать снегоход быстрым и сильным необходимо на раму поставить хороший двигатель. Если установить маломощный мотор, то такая конструкция будет плохо передвигаться. А также нужно правильно рассчитать гусеницу. При слишком маленькой площади она утонет в большом снегу и не станет тянуть даже по ровной местности. Особое внимание нужно обратить на лыжи, которые должны создать хорошую устойчивость и безопасность при движении на высокой скорости.

Резиновая гусеница своими руками

Чтобы легко передвигаться по снегу, очень важно сделать самодельному снегоходу хорошую резиновую гусеницу. Изготовить подобное устройство своими руками непросто и лучше приобрести её в магазине полностью с катками. Установить стандартную заводскую гусеницу на самодельную конструкцию не составит труда. Для этого придётся лишь закрепить ведущий вал и катки с подшипниками на раме. Если финансовое положение не позволяет купить все устройство целиком, то самые дорогие части нетрудно сделать самостоятельно. Для этого потребуются:

1. Транспортёрная лента.
2. Пластиковая труба.
3. Болты, шайбы и гайки.

Дешёвую самодельную гусеницу для снегохода обычно делают с применением тонкой транспортёрной ленты. Для этого по ширине катков отпиливают заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и сверлят отверстия под небольшие болты. После этого половинки пластиковых труб закрепляют на транспортёрной ленте болтами с шайбами и гайками. Гусеница готова и нужно приступать дальнейшей постройке.

Читать также: Газовая горелка на баллончик приклеить технониколь

Самодельные лыжи

Не секрет, что зимой по глубокому снегу гораздо удобнее передвигаться на лыжах. Они также прекрасно служат в виде устройства управления на снегоходе. Деревянную конструкцию сделать несложно, но для этого подойдут только прочные доски из берёзы или дуба. Их необходимо хорошо высушить, построгать, а затем нагреть и загнуть концы. Не сложнее сделать металлические лыжи. Для этого потребуется отрезать из листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно поворачивались, к ним приваривают металлические стойки из труб. В рабочем состоянии они держатся в передних втулках рамы, где легко вращаются.

Сверху к стойкам приваривают шайбы или большие гайки, куда вставляются тяги для управления снегоходом.

Сам руль нетрудно сделать своими руками либо проще снять его со старого мотоцикла. Таким образом, останется только установить мотор, а также сиденье для водителя и можно двигаться в путь.

С приходом зимы двухколесный транспорт некоторые люди с успехом заменяют на самодельные снегоходы. Эта техника способна преодолеть большие сугробы и на ней удобно передвигаться по заснеженным дорогам. Стоит она дорого и не каждый может себе позволить ее приобрести, поэтому многие собирают снегоходы самостоятельно с использованием подручных материалов.

Детские

И последний тип снегоходов – детские. Модели этого типа разработаны для детей-подростков в возрасте 9-12 лет. Одноместные модели привлекают компактными размерами, продуманной конструкцией. Здесь реализована эффективная система безопасности. Это идеальное решение для тех случаев, когда вы хотите ребенка научить кататься на снегоходе. К особенностям детских снегоходов относят незначительный вес, эргономичную конструкцию, отменные функциональные возможности.

Общее устройство снегохода

Снегоход — это сани, которые работают с помощью двигателя. Они подвижны, поворотливы и способны развивать скорость свыше 85 миль/ч. Техника среднего класса может преодолевать подъемы в 20°. Крутые склоны до 65° способны пройти снегоходы с более высоким классом. Общее устройство снегохода:

1. Управление техники происходит посредством рулевых рукояток. Рукоятки соединены с лыжами, которые стоят впереди.
2. Руль оборудован приводами: газа и тормоза. С помощью этих рычагов регулируется скорость и торможение снегохода.
3. Задние колеса отсутствуют, а вместо них установлена цельная резиновая лента (гусеничная), которая передвигает снегоход. Через цепь и ремень она связана с двигателем.
4. Некоторые модели можно изготовить на камерах от тракторных колес.

Благодаря своей конструкции снегоходы преодолевают труднопроходимые места, которые не способны пройти автомобили. С их помощью завозят продукты в заснеженные районы, в которых отсутствуют дороги. Но большинство людей привыкли использовать их для развлечений.

Изготовление конструкционных элементов

Прежде чем приступить к изготовлению конструкционных элементов, подготавливают чертеж, требуемые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов понадобится:

• сварочный аппарат;
• трубогиб или готовая рама;
• молоток;
• отвертки.

Так как конструкция у миниснегохода низкая, сиденье делают прочным из водонепроницаемого материала. Бак под топливо изготавливают из металла. Его объем должен составлять от 10 до 15 л. В качестве привода можно использовать цепь от мотоцикла.

Как сделать гусеницу для снегохода

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

1. Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.
2. Если при вырезке дорожка получилась твердой или с изнаночной стороны образовались лишние слои, их также срезают.
3. Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Гусеница, выполненная по такому чертежу, достаточно надежна благодаря тому, что имеет замкнутый контур. Ее недостаток — это узкая ширина. Чтобы сделать больший размер, ее удваивают. Если гусеницу делают из транспортерной ленты, то ее объединяют в цельное кольцо. Это можно сделать 2 способами:

• по типу рояльной петли (с шарниром);
• нашивки ленты.

Нужно выбрать подходящую толщину ленты, если ее нашивают. Ее толщина должна подходить к мощности двигателя. Самодельный снегоход из мотоцикла «ИЖ» предусматривает использование ленты толщиной 10 мм. Чтобы срок эксплуатации на снегоход увеличился, края транспортерной ленты прошивают леской. Швы делают по способу обметывания краев с промежутком в 1 см.

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж. Для ее изготовления используют металлическую трубу среднего диаметра (6×6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками. Их диаметр должен соответствовать весу техники.

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена. Лыжи можно изготовить разной конструкции из различных материалов. Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода. Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

1. Чтобы придать лыжам форму, вырезают основу из картонного трафарета. При этом впереди формируют изгиб. Величину изгиба делают по собственному усмотрению. Лыжня с большим изгибом плохо скользит и собирает снег. А это создает лишнее торможение. Потому не стоит его делать слишком большим. Приблизительный размер лыжни составляет 2,5 см в ширину и 100 см в длину.
2. По краям каждой детали приваривают трубу. Это придает дополнительную жесткость изделию и защищает его от камней, которые встречаются на пути.
3. Там где проходит изгиб, трубу приваривают по контуру.
4. Амортизирующие детали фиксируют на лыжах. В качестве крепежных элементов используют болты.
5. Площадку и носовую часть лыж соединяют гидравлической трубой. Верхняя часть готова.
6. Для нижней части гидравлическую трубу фиксируют в 4 точках и сжимают.
7. Затем саморезами прикрепляют полиэтиленовую трубу, предварительно разрезав ее. Вместо полиэтиленовой трубы можно использовать полипропиленовую.

Читать также: Регулятор мощности на симисторе bta12 600

Готовые лыжи обязательно красят.

Склизы

Склизы — это съемные направляющие, по которым скользит гусеница снегохода. Они не дают гусенице провисать между колесами и защищают ее от истирания. Склизы для снегоходов можно приобрести в магазине или изготовить из водопроводной трубы. Толщина трубы должна составлять около 10 мм. Из нее делают полоски, которые монтируют к полозьям.

Катки

Катки — это опорные элементы гусеничной ходовой системы. Они создают плотный контакт между гусеничной лентой и поверхностью грунтовой опоры. В качестве опор используют стальные листы.

Вариатор

Вариатор — это специальный механизм, который позволяет плавно регулировать скорость в мини-снегоходах. Сафари является самым популярным вариатором. Он состоит из 2 шкивов: ведомого и ведущего, поэтому способен регулировать 2 параметра. Это обороты и сопротивление движения. Шкив сработает, как сцепление, если уровень оборотов мотора достигнет 2200 об/мин. При этом двигатель и вал реверса разъединяются.

Двигатель

Чтобы снегоход получился мощным, нужно выбирать мощный двигатель. Лучшие двигатели для сборки снегохода — это двигатели типа Лифан мощностью 15 л. с. Эта модель оснащена понижающим редуктором и имеет центробежное автоматическое сцепление.

Ходовая и подвеска

Задняя и передняя подвески — это амортизационная система снегохода. Передняя подвеска создает ходовой части плавность движений. При этом водитель не ощущает никаких вибраций на неровной дороге.

Если выбирать подвеску по принципу действия, то телескопическая является самой популярной.

Она состоит из амортизатора и пружины. Эти детали расположены в стойке и устраняют ударные нагрузки. Снегоходы, оборудованные такой подвеской, поворотливы в условиях с густой растительностью и деревьями.

Каждый снегоход оснащен рамой. Эту деталь можно позаимствовать у мопеда, скутера или квадроцикла или сварить из труб. Диаметр трубы должен быть более 40 мм.

Сборка снегохода

Снегоход своими руками можно изготовить из мопеда, бензопилы или мотоцикла. Схему самодельного снегохода из бензопилы нужно разрабатывать самостоятельно, так как каждая деталь имеет свои особенности. Технику собирают поэтапно, придерживаясь чертежей:

1. Вначале собирают каркас. Из стальных уголков размером 50х36 см делают среднюю часть конструкции. Переднюю и заднюю части собирают из стальных листов толщиной 2 мм и более.
2. Для установки гусеничного механизма и направляющих проделывают 2 отверстия. Они должны быть сквозными. По обе стороны лонжеронов монтируют натяжные устройства для гусеничных колес. Натяжка помогает регулировать гусеницу и создает натяжение во второй ступени натяжной передачи.
3. Для установки опорных катков требуются специальные кронштейны. Их приваривают к лонжеронам, с нижней стороны на одинаковом расстоянии друг от друга.
4. Катки устанавливают в открытые пазы кронштейнов. Монтаж проводят с нижней стороны. Расположение катков делают на 5 осях.
5. Из трубы подходящего диаметра изготавливают втулки и устанавливают между каждым катком.
6. Оси кронштейнов фиксируют гайками и контргайками. Такое крепление позволит сохранить необходимое расстояние между лонжеронами и укрепить раму.
7. Под редуктор бензопилы изготавливают стойки для крепления. Их делают из 3 металлических уголков. Затем монтируют промежуточный вал цепной передачи.
8. Каркас готов. Между задней частью и средней устанавливают сиденье. В качестве сиденья можно использовать автомобильное кресло или простой ящик.
9. К трубе приваривают ручки управления — это будет руль. Его устанавливают на передней части каркаса, предварительно высверлив отверстие.
10. Для создания дополнительной прочности участок, где крепятся стойки, оборудуют металлическими косынками.
11. Вал привода делают из трубы. Чтобы прикрепить зубчатые колеса, в него вставляют круглый фланец.
12. Из старого мотоцикла, который имеет трехрычажное управление, создают рулевой механизм для снегохода.

Готовый снегоход имеет простое управление и его можно использовать для детских праздников. Это легкая и компактная техника, которую можно перевозить в багажнике автомобиля. Если снегоходы делают на основе мотоблока, то их делят по материалу снегозацепов: на «трубочники» и «палочники». Здесь для гусеничной конструкции используют простые водопроводные трубки из пластмассы. Это защищает ее от деформации, но при этом уменьшает уровень сцепления гусениц и снега.

Во время холодов транспорт на двух колесах становится неактуальным, а на заснеженных просторах проехать иногда невозможно даже на автомобиле. Что же делать в ситуации, если денег на покупку более приспособленного к суровой зиме транспорта нет?

В этом случае можно изготовить самодельный снегоход. Зимние транспортные средства чаще всего оснащаются гусеничным приводом, спереди устанавливаются рулевые лыжи. Снегоход обладает высокой проходимостью, легким весом (70-80 кг), что позволяет ему ездить как по ценному снегу, так и по укатанным заснеженным дорогам. Управлять этим транспортным средством просто, а развиваемая скорость невелика. Так что ездить на снегоходе зимой загородом – это не только удобно, но и безопасно.

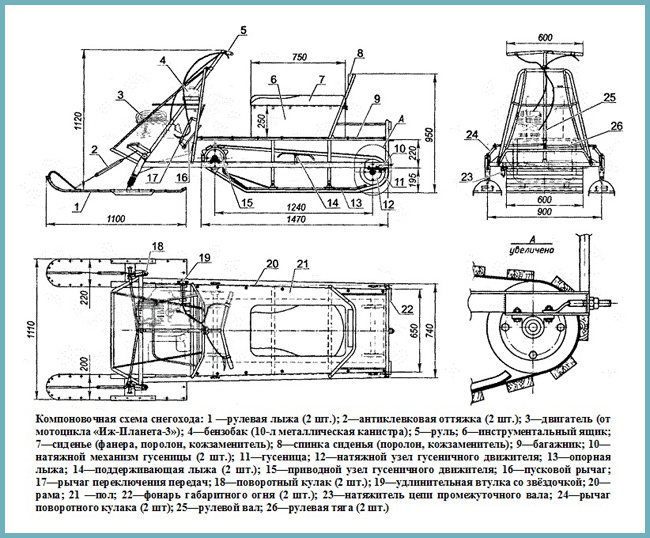

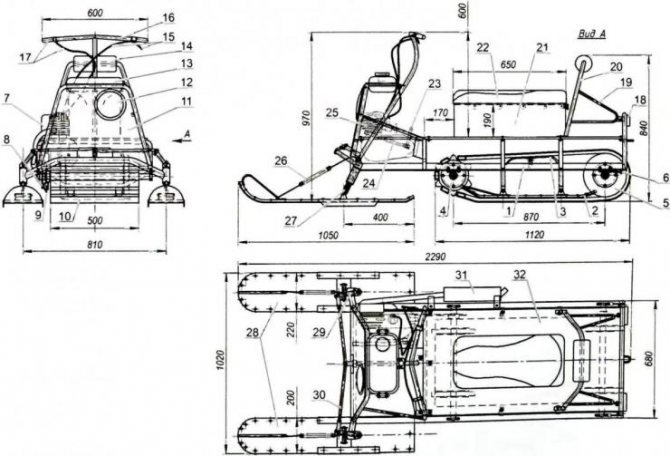

Чертежи, варианты готовых работ

Конструирование снегохода необходимо начинать из создания чертежа желаемого изделия. Он поможет в процессе работы изготовить практичное и функциональное оборудование, которое будет служить не один год.

Если для создания снегохода из мотоблока или мотоцикла можно воспользоваться готовыми чертежами, то для конструкции из бензопилы – их не предусмотрено, так как каждый инструмент имеет свои технические характеристики и особенности.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

Читать также: Плавка свинца в домашних условиях

Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.

Успешность собственноручного изготовления снегохода зависит от нескольких факторов:

• ваше личное мастерство;
• ваше инженерно-конструкторское мышление;
• наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью. Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью. Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

Спортивные

Спортивный снегоход – это техника для езды по ровным укатанным трассам. Его покупают для активного отдыха, участия в соревнованиях. Особенности этого типа снегоходов:

• облегченный вес;
• рама изготовлена из высококачественного легкосплавного металла;
• только ручной запуск, электростартером модели не оснащаются;
• нет заднего хода;
• только одно сиденье – для водителя;
• гусеничные ленты короткие и узкие.

Спортивные транспортные средства способны разгоняться до 200 км/час. Скорость 100 км/час техника набирает всего за 3,5 секунды. Маневренность великолепная. Для практичных целей такие снегоходы не подходят вообще, так как они застревают даже в неглубоком снегу. По лесу на них ездить невозможно. Спортивные снегоходы покупают для катания по специальным трассам.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

1. Двигательная установка.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Инструменты и материалы

В подавляющем большинстве случаев снегоходные гусеницы формируют из транспортерной ленты либо из покрышек. Но изготовление из покрышек сложное, долгое и слишком кропотливое. В некоторых случаях движитель снегохода производят из клиновых ремней. В различных вариантах гусеницы еще делают из цепи и из пластиковых труб.

Для работы понадобятся:

• большие ножи с хорошо заточенным лезвием;
• электрический лобзик с мелким зубом;
• болты;
• гайки;
• ключи гаечные;
• леска (помогает упрочнить края);
• трос либо похожий материал, помогающий упрочнять гусеницу;
• молоток и острый инструмент для подготовки отверстий;
• профильная труба прямоугольного сечения;
• гровера;
• шайбы;
• арматура.
