Самодельная металлическая печь прекрасно подойдет для обогрева теплицы, гаража, рабочего помещения и даже жилой комнаты. Для сборки рассматриваемого агрегата можно использовать листы металла, бочки, трубы и даже огнетушители подходящего размера. Порядок изготовления печи остается одинаковым. Различия присутствуют лишь на начальных стадиях подготовки корпуса.

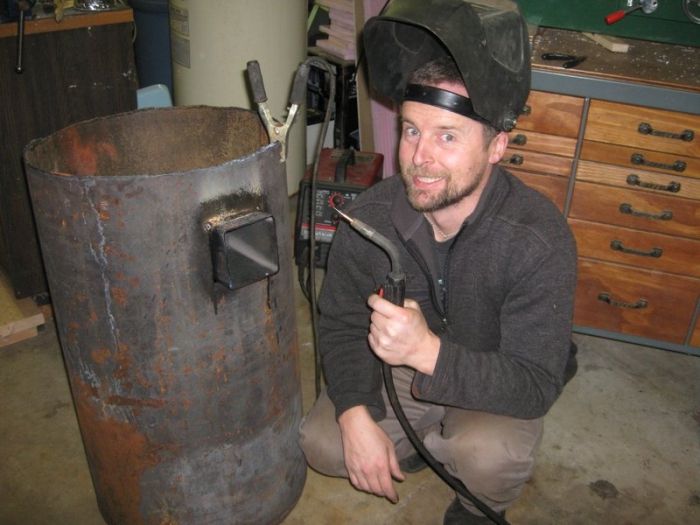

Печь своими руками из металла
Плюсы и минусы металлических печей
Для начала можно разобрать основные преимущества конструкции для частного использования:
- Легче пройти сертификацию — каждое устройство в доме должна проверить специальная инстанция, после этого признают ее безопасность. Устройства, которые делаются по чертежам металлических печей без допуска ошибок, без лишних вопросов получают одобрение.
- Высокая теплопроводность — материалы не пористые, хорошо и быстро нагреваются. Этот момент больше касается КПД, на обогрев небольшого помещения, по типу бань или подсобок — такой печи будет достаточно.
- Дешево — низкая стоимость регламентируется тем, что такую печь можно создать своими руками без особых навыков. Главное под рукой иметь заготовки материала, а также сварочный аппарат, который также можно взять в аренду или бесплатно у знакомых.
Теперь о минусах металлической печи для бани:
- Такие печи не «дышат» — если кирпич при нагревании поглощает воздух вокруг, тем самым медленно, но эффективно его нагревает, то металл быстро остывает и требует больше ресурсов для отопления.
- Риск пожара — стенки нагреваются настолько, что рядом стоящие предметы могут легко воспламениться.
- Маленький срок эксплуатации — как показывает практика, время использования составляет максимум 20 лет. Многое зависит от частоты использования и условий, материал подвержен коррозии, даже самые толстые стенки под высокой температурой будут разрушены.
Если речь идет об оснащении бани или небольшом помещении, то какой вариант вполне подойдет. Главное соорудить конструкцию с учетом эксплуатационных правил, в этом поможет выделенная инструкция.
Устройство работы печки
Для парилки хватит каменки, под которой будет находиться топка, прогревающая камешки до 250 градусов. Благодаря этому можно получать необходимый пар для сауны.
Банька имеет другой микроклимат, который создают мелкие капельки, разогревающие воздух до 150 градусов по Цельсию. Благодаря этому пар называется сухим. Сухой пар мы получаем только при температуре свыше 500 градусов.
Как выбрать металл для печи
Технические характеристики зависят от материала, из которого будет сделана печь. Поэтому на этот нюанс нужно обратить особое внимание. Чаще всего умельцы делают устройство из того, что уже есть в подсобке или сарае.
Однако это не совсем верный подход, необходимо брать в расчет следующие варианты:
- Конструкционная сталь — выдерживает температуру до 400 градусов, лучше выбирать листы не менее 4 мм. Часто использовать не получится, так как за одну зиму может легко прогореть. Если использоваться будет для бани, которая топится раз в неделю, то прослужит долго.
- Жаропрочная сталь — этот вариант способе выдержать 30 лет эксплуатации. Толщина должна быть не менее 1 см. Во многих магазинах продается готовая конструкция, которую нужно только собрать, сварка не требуется, что очень удобно и выгодно.
- Чугун — долго нагревается, однако хорошо держит тепло и нагревает помещение. Отличается долгим сроком службы, такие печи могут обеспечивать теплом каждую зиму на протяжении 30-40 лет. Материал достаточно дорогой, однако полностью себя оправдывает. Самостоятельное изготовление достаточно сложный процесс. Такое устройство часто используется для обогрева теплиц и хозяйственных построек. Желательно выбирать толстый материал, так как листы до 1 см треснут при первом же перепаде температуры.
Отталкиваясь от этих рекомендаций можно выбрать хороший материал для изготовления металлической печи своими руками.
Детали для усиления горения
На фото буржуйки, изготовленной своими руками, представлены все элементы. Для того, чтобы процесс горения был длительным, кроме труб пригодится груз, который подвешивается. Для этих целей подойдет блин из металла.
На видео изготовления буржуйки своими руками также проговорены все моменты, которые нужно учитывать. Придерживаясь плана, желаемый результат будет быстро достигнут.
Классификация металлических печей
Есть несколько типов печей, которые также отличаются друг от друга по эксплуатационным характеристикам. Коротко о трех вариантов для быта:
- Камерные — в народе известны как «буржуйки». Дымоход укорочен до 2 метров, при выгорании топлива, остатки топочных газов способствуют догоранию. КПД — 60%, чистят такое устройство 1-2 раза в год. Главный плюс — нет конденсата, потому что дымоход нагревается до 100 градусов и любая жидкость просто испаряется.
- Канальные — внутри присутствует лабиринт из газовых трубок. Действует по принципу конфорки. КПД выше, чем в предыдущем варианте составляет 80%. Можно пользоваться в нескольких режимах — пламенном и «догорании».
- Колпаковые — при правильном конструировании дает КПД в 80%. Может работать на угле, за счет сгорания топлива в колпаке. Можно даже отопить дом в 60 кв.метров.
Какой вариант выбрать для бытовых нужд каждый решает индивидуально. Любой из типов можно соорудить собственными руками.
Дымное отведение
Для этого нужна труба с диаметром 150 мм. Она будет постоянно задействована в теплопроводности, так что для нее нужна сталь и отсутствие утепления. Патрубок крепится сбоку или на печи. Трубы внутри дома идут по длинным линиям и в самую дальнюю точку. Это позволит увеличить количество получаемого тепла.
Следуя информации на чертежах, печные трубы всегда должны быть с задвижками (поворотные или по направляющей). С ними можно влиять на процесс прогрева и дымного отведения, закрывая дымоход в момент осуществления топки.
Изготовление печи для бани
Хорошим вариантом для отопления бани будет печь из простой стали, устройство для безопасности обкладывают кирпичом. Единственный минус — она не мобильна, поэтому лучше сразу выбирать плотные и качественные листы для обустройства. Из инструментов пригодятся:
- Оборудование для сварки;
- Болгарка;
- Диоды на 3 мм.
Листы должны быть не менее 4 мм шириной, а арматура — 10 мм.
Важно! Такая печь из металла обеспечит безопасность за счет того, она быстро нагреется и не будет выделяться угарный газ.
Как строятся металлическая печь с кирпичом:
- Для начала нужно сделать фундамент. Для этого можно сделать деревянную опалубку в 20 см, площадь 1*1 м.
- Далее монтируют арматурную сетку, сделать нужно таким образом, чтобы она не касалась земли или пола.
- Далее необходимо замесить цемент и залить все раствором. Для этих целей подходит М400.
- Сохнет фундамент минимум 4 недели.
- За это время можно собрать металлическую печь по любому чертежу.
- Далее делают кирпичный обод, поверх конструкции, которую ставят на фундамент.
- Схватывается все в течение еще 2 недель. За это время можно обустроить конструкцию дымохода, так как она играет важную роль в безопасности.
Здесь не важно, будет ли владелец участка самостоятельно проектировать и собирать печь или же приобретет готовый набор. Так как большую часть времени занимает сама подготовка. При соблюдении всех правил — печь прослужит долго и будет радовать теплом на протяжении 20 лет.
Модель № 1 – буржуйка на отработанном масле
Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.
Материалы
Для создания такого варианта необходимы следующие виды материала:
- лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
- Трубы для выполнения некоторых конструктивных элементов.
- Труба под дымоход.
Процесс создания
На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.
Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:
- На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
- Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
- Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу. С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
- Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
- Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
- С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
- Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
- Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
- Последний шаг – монтаж дымоходной трубы.
Принцип работы
Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.
Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.
Простая каменка для дачи
Такая отопительная металлическая печь хорошо подходит для быстрого обеспечения теплом небольшой бани или даже сауны.
Основные плюсы — она мобильна, проста в изготовлении.
Подготовка к парению — 1,5 часа, стенки быстро нагреваются. Один нюанс — к печи нужно приложить 2 дымохода. Первый будет участвовать в отоплении самого помещения, второй — для отвода угарного газа.
Из чего состоит печь:
- Сталь — листы железа не менее 3 мм.
- Топливник лучше сделать из более толстой стали -6 мм.
- В комплекте также есть задвижки и металлическая решетка.
Собирать такую конструкцию можно с помощью сварочного аппарата. Подобные наборы приобретаются в разборном состоянии, инструкция уже присутствует. Оформить металлическую печь не составит труда, так как она будет полностью соответствовать правилам пожарной безопасности.
Основные особенности конструкции
Стандартная металлическая печь состоит из следующих основных элементов:
- топки;
- поддувала-зольника;
- емкости для камней (если печь создается для использования в бане, при других обстоятельствах от такой емкости можно отказаться);
- резервуара для горячей воды (при необходимости);
- колосниковых решеток;
- трубы для отведения дыма;
- дверцы для топки;
- дверцы для поддувала-зольника;
- задвижки для трубы.
Два варианта создания горизонтальных устройств
Установка колосниковых решеток выполняется в топке конструкции над поддувалом. Если есть необходимость в установке емкости для горячей воды, резервуар, как правило, крепится непосредственно к печке либо же немного выше нее. При этом для нагрева воды через емкость обычно пропускается дымоотводящая труба.
Дровяная каменка
Упоминавшиеся дверцы не позволят мелким уголькам, древесине и искрам вылетать в обогреваемое помещение.
Чертеж металлической печи
Для изготовления корпуса металлической печи можно применять листовое железо, бочки, трубы диаметром от 50 см и даже большие огнетушители. Использование готовых емкостей более предпочтительно, т.к. в данном случае объем сварочных работ существенно сокращается.
Трубы дымохода
Прежде чем использовать трубу для изготовления печи, внимательно изучите ее состояние на предмет ржавчины и прочих повреждений. При обнаружении отверстий наложите на них заплаты. В участках с наиболее серьезными повреждениями можно сделать дверку для поддувала либо топки печи.
