Самодельные дровоколы и их конструкции видео

Рубка дров – занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают дровокол своими руками из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.

Виды самодельных дровоколов

Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:

Это неподвижный колун, на который деревянная чурка подается под давлением.
Это вращающийся конус, который врезается в чурку, разрезая ее пополам.

Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.

Первая модель самодельного дровокола

Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.

Электрический или бензиновый двигатель.
Гидронасос.
Гидроцилиндр.
Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
Материалы для сборки станины.

Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.

Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.

На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя. Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.

Необходимо отметить, что самодельный дровокол этого вида – не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.

Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства. Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.

Вторая модель самодельного дровокола

Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.

Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой – это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу. В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.

Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:

Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности – 4 кВт.
Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент – это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.

Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) – это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.

Читать также: Сгорел статор на болгарке

Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:

Два подшипника.
Один или два корпуса для них.
Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.

Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.

Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.

Особенности самодельных дровоколов

Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.

В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.

Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

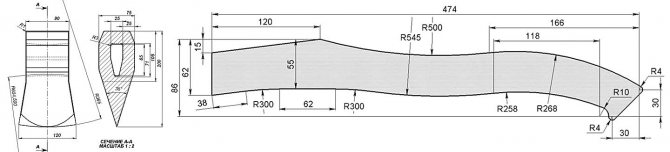

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Чертежи колуна для дров Стрела и топорища к нему

Но и чего не надо

Опасный способ ручной колки дров

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Читать также: Терморегулятор на lm358 схема

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Техника безопасности при колке дров

Стоит придерживаться следующих рекомендаций:

Работать нужно только в закрытой обуви, чтобы отскочивший кусок полена не травмировал ногу.
К конусному механизму бревна надо подавать вертикально.
Колку дров следует проводить вдали от домов, людей, животных, зон отдыха, чтобы не нанести вред усадьбе, окружающим.
Позиция кольщика должна быть устойчивой, ноги на ширине плеч.
При работе с винтовым дровоколом перчатки не используются. Вращающийся винт может зацепить перчатку и вместе с ней затянуть руку. Это же касается и свисающих частей одежды.
В самодельном винтовом агрегате важно предусмотреть аварийную остановку. Для этого его оснащают педалью или аварийной кнопкой. Причем просто отключить его от сети недостаточно, ведь вал и дальше какое-то время будет продолжать крутится. Нужен специальный электромагнитный тормоз в замкнутом состоянии.

Выбирая изделие для колки дров на дачу, предпочтение стоит отдать механическим видам или гидравлическим, работающим на бензине. Обойдутся они недорого, а производительность получится высокой. Альтернатива ‒ сделать один из этих видов самому.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Нюансы раскалывания древесины

Итак, мы выяснили, что дрова можно колоть различными способами. Как правило, для этого производят удары топором с целью расщепить отпиленный кусок бревна, причем удары наносятся по торцу.

Массивный клин (а топор имеет форму клина) вгоняется в чурбак. Если тот мягкий и без сучков, то клин войдет внутрь даже при относительно незначительном физическом усилии. Волокна древесины раздвинутся под воздействием тангенциальных усилий, а тело чурбака расколется на две части.

В случае небольшого угла при вершине показатель тангенциальных сил окажется меньшим, зато клин глубже проникнет внутрь. Тем не менее, будет недостаточно разрушающего усилия, и топор заклинит в появившейся трещине. А если угол будет менее острым, то возрастут касательные силы и древесина, как результат, расколется.

На заметку! Вязкость древесины будет зависеть от целого ряда факторов. Лабораторно доказано, что угол клина при вершине для большинства пород дерева должен составлять 25-30°. В таком случае рубящие свойства клиновидного инструмента будут наилучшими.

Если же клин проникает медленно, то энергия, накопленная при замахе и последующем ударе, уже не является определяющим фактором. В данном случае связи между волокнами разрываются после того, как в ходе внедрения будут достигнуты определенные значения. Согласно исследованиям, оптимальный угол при вершине для ручных дровоколов составляет 30-38°. Тогда связи будут разрываться при меньших усилиях. Хотя некоторые породы древесины могут и «сопротивляться» – это, к примеру, вишня, вяз, яблоня.

Сосна, ясень, дуб и некоторые другие породы раскалываются при незначительном внедрении клина.

Важно! Величина сил зависит также и от длины чурки. Чем полено короче, тем меньшим будет сопротивление, оказываемое древесиной при раскалывании. Как правило, эта длина определяется глубиной топки, ведь дрова в печи нужно расположить таким образом, чтобы дверца беспрепятственно закрывалась.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Как организовать рабочий процесс?

Соорудив самодельный дровокол, можете смело приступать к колке дров. Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать). Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.

Дрова, нарубленные самодельным дровоколом

После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом!
