Дровокол своими руками самодельный механический – идеи и пошаговые инструкции

Деревенским жителям, у которых нет удобств, привычных для горожан, и центрального отопления, приходятся отапливать дома традиционными дровяными печами. А дрова – это вещи из древесины, потому их дровами и называют. Чтобы загрузить ими печь, необходимо распилить длинное бревно на чурки, а их, в свою очередь, расколоть на поленья. Колоть дрова можно и топором, но гораздо удобнее использовать для рубки дровокол своими руками самодельный механический.

История дровокола. Несколько слов об эволюции инструмента

Самый трудоемкий этап всего процесса заготовки дров – это раскол чурок. И для этого как раз используется такой инструмент, как дровокол. На Руси дровоколом называли человека, рубящего дрова для печи колуном или топором. Безусловно, в возрасте 20, 30 или 40 лет мужчина легко с этим справляется. Хорошенько замахнуться, сильно ударить – и все дела! Но годам к 50 даже человеку, с детства приученному к физическому труду, уже нелегко махать колуном, а потому и возникла необходимость в приспособлении для колки дров, способном облегчить труд.

Устройство топора

Сегодня обзавестись дровоколом легко. Его можно купить в магазине (подобные инструменты производятся многими компаниями), но у рядового сельского жителя далеко не всегда есть средства на его приобретение.

В таком случае остается один выход – сделать это полезнейшее приспособление своими руками, благо фотографий самодельного дровокола в Интернете можно найти великое множество.

Дровокол механический пружинный своими руками

Обратите внимание! Механические дровоколы бывают различных типов – ручные, пружинные, конусные. Однако все они значительно облегчают труд (в большей или меньшей мере).

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

• в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
• сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
• ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени.

Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится.

В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Нюансы раскалывания древесины

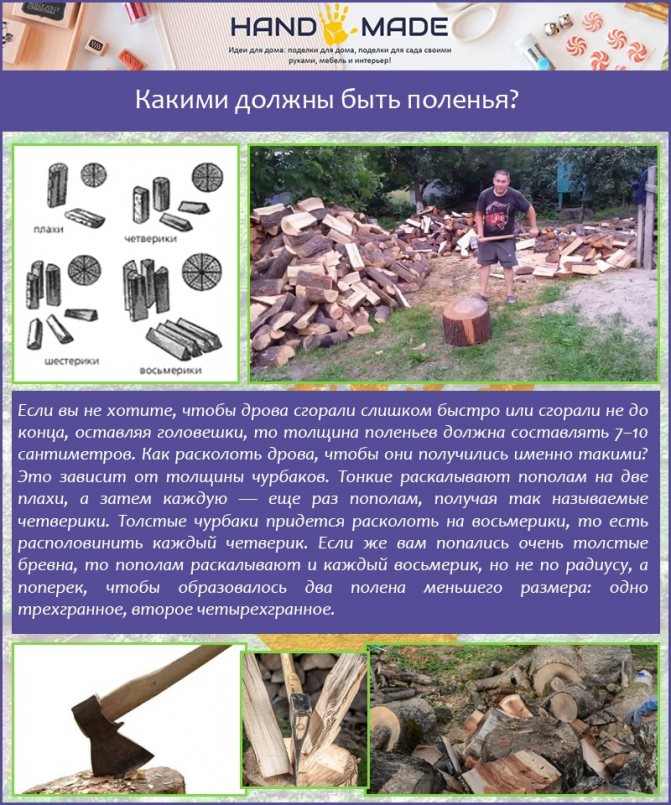

Итак, мы выяснили, что дрова можно колоть различными способами. Как правило, для этого производят удары топором с целью расщепить отпиленный кусок бревна, причем удары наносятся по торцу.

Массивный клин (а топор имеет форму клина) вгоняется в чурбак. Если тот мягкий и без сучков, то клин войдет внутрь даже при относительно незначительном физическом усилии. Волокна древесины раздвинутся под воздействием тангенциальных усилий, а тело чурбака расколется на две части.

В случае небольшого угла при вершине показатель тангенциальных сил окажется меньшим, зато клин глубже проникнет внутрь. Тем не менее, будет недостаточно разрушающего усилия, и топор заклинит в появившейся трещине. А если угол будет менее острым, то возрастут касательные силы и древесина, как результат, расколется.

На заметку! Вязкость древесины будет зависеть от целого ряда факторов. Лабораторно доказано, что угол клина при вершине для большинства пород дерева должен составлять 25-30°. В таком случае рубящие свойства клиновидного инструмента будут наилучшими.

Ударная вязкость древесины
Если же клин проникает медленно, то энергия, накопленная при замахе и последующем ударе, уже не является определяющим фактором. В данном случае связи между волокнами разрываются после того, как в ходе внедрения будут достигнуты определенные значения. Согласно исследованиям, оптимальный угол при вершине для ручных дровоколов составляет 30-38°. Тогда связи будут разрываться при меньших усилиях. Хотя некоторые породы древесины могут и «сопротивляться» – это, к примеру, вишня, вяз, яблоня.

Сосна, ясень, дуб и некоторые другие породы раскалываются при незначительном внедрении клина.

Важно! Величина сил зависит также и от длины чурки. Чем полено короче, тем меньшим будет сопротивление, оказываемое древесиной при раскалывании. Как правило, эта длина определяется глубиной топки, ведь дрова в печи нужно расположить таким образом, чтобы дверца беспрепятственно закрывалась.

Гидравлический дровокол

ГОСТ 3243-88. Дрова. Технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 3243-88

Когда дрова нужны иногда

Т.е., для топки декоративного камина или временного обогрева подручным бросовым топливом; напр. на даче. За рубежом специально на топливо для каминов продаются чураки малоценного мягкого дерева: тополя, осины, ивы и др. А к ним – дровоколы наподобие того, что на поз. 1 рис. ниже. Ядро маркетингового продвижения – гребни на ноже дают сразу и лучину для растопки. Но вообще идея странная: чурак, который можно расколоть несильным ударом топора, ставят в обойму и несколько раз сильно бьют по нему кувалдой. Правда, колка дров наоборот безопаснее. Может быть, там это и актуально. В Америке есть поговорка (в переводе на русский): «Если средний американец, торопясь успеть на работу, не поскользнется и не свернет шею в душе, то он перережет себе горло во время бритья».

Гораздо удобнее и ничуть не опаснее сабельный дровокол (поз. 2). Он действует согласно известной присказке: лодыря спросили – почему он колет дрова сидя? «А я пробовал лежа – неудобно». Сабельный дровокол можно крепить и с стене, и к полу. Плечо режущего рычага от 0,8 м для мягкого прямослойного дерева; для березы и сосны от 1,2 м.

Расщепить сабельным дровоколом дуб и т.п. или древесину плодовых деревьев уже затруднительно и получается не всегда. Поэтому на даче, посещаемой в холодное время года, не помешает ножной рычажный дровокол (поз. 3): он справляется с чураками любого дерева диаметром до 25-30 см; правда, производительность низкая. В этом дровоколе скользящий упор тянет серьга (показано стрелкой) при нажиме на педаль. Качающийся ложемент поднимают, пока в нем не поместится чурак, затем отпускают и давят на педаль, пока деревяшка не расколется.

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

• лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);

Дровокол-лом

• пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

Пружинный ручной дровокол, сделанный своими руками

• с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
• реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).

Важно! При выборе дровокола ориентируйтесь на то, каковы объемы заготавливаемых дров. Также отдавайте предпочтение проверенным и неопасным инструментам. Ознакомимся с мини-дровоколами, упомянутыми ранее.

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

Фото дровокола Greenween

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Основным преимуществом дровокола Greenween является его безопасность

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

У базовой модификации дровокола имеется сплошное металлическое кольцо

Вас наверняка заинтересует: Светильник из изолона своими руками

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

• небольшие размеры;
• уменьшение прикладываемой физической силы во время работы;
• универсальность (об этом мы рассказали выше).

«Стрела» может раскалывать самые тяжелые и толстые поленья

• непривлекательный внешний вид;
• нагрузка на поясницу (это никуда не девается);
• высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
• появление мозолей (даже невзирая на то, что рукоятки резиновые).

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

Ручной дровокол Kolundrov

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Когда дров нужно много

Для массовой подготовки дров применяются дровоколы нажимного типа с гидравлическим или механическим реечным толкателем и неподвижным рабочим органом – колуном. Толкатель пихает чурак на колун, который и раскалывает его на 2, 4 или 8 сегментов, пригодных для загрузки в топку печи. В том и другом случае скорость подачи чурака на колун определяется более всего свойствами древесины и составляет 4-5 см/с. Чтобы на обратном ходу толкателя движок не «рвал обороты» и не потреблял слишком много топлива/электричества, скорость обратного хода берут 7-7,5 см/с. В таком случае за утро можно заготовить до полутонны и более дров.

Примечание: не колите на сегменты сырые свежерубленые чураки. Год они должны сохнуть с торцов в отдельной секции поленницы или дровяника. Если наколоть на дрова еще сочащиеся соком чурки, то дерево в процессе дальнейшей сушки потеряет до 15-20% теплотворной способности. А вы – соотв. денег на топливо.

Еще о безопасности

Самодельный дровокол может быть выполнен аналогично фабричным с горизонтальной или вертикальной подачей чурака, см. рис.:

Дровоколы с горизонтальной и вертикальной подачей деревянного чурбака

Дровоколы вертикального типа компактнее и позволяют применить более прочную П-образную станину. Однако вероятность выброса из вертикального дровокола чурака косослойного, суковатого, свилеватого, кривого и/или с непараллельными спилами либо его фрагментов много больше, чем из горизонтального; боковые лапы тут, как говорится, для спокойствия души. Кроме того, оператор горизонтального дровокола нормально находится вне зоны разлета частей чурака в нештатной ситуации; поражен он может быть только рикошетом. У вертикального дровокола зона разлета обломков практически круговая и люди вокруг него поражаются ими напрямую с полной силой. Поэтому своими руками из случайных подручных материалов лучше делать дровокол горизонтальный, а вертикальный только тогда, когда подходящего места очень мало. Типичный случай – стационарный дровокол с электроприводом. Оставлять его под открытым небом нельзя по требованиям безопасности, а вертикальный можно поставить в дровяном сарае.

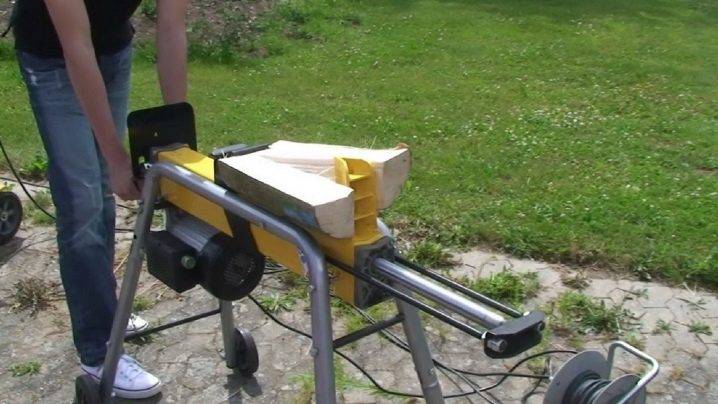

Гидравлический

Гидравлический дровокол в данном сегменте наиболее экономичен и производителен. Определяется это внешней характеристикой гидропривода, см. далее, и тем, что мотор привода гидронасоса работает в стабильном режиме. Схема устройства, внешний вид и схема гидропривода с одним насосом показаны на рис.: мотор привода вращает гидронасос, тот нагнетает масло из бака в систему, а распределитель подает его в полости гидроцилиндра прямого и обратного хода.

Существенный недостаток – владельцу-оператору нужно иметь навыки работы с гидросистемами и их обслуживания. Менее существенный – необходимость периодической замены масла, которое денег стоит. Еще недостаток (в данном случае небольшой) – мощность мотора отбирается и на прямом, и на обратном ходу, поэтому при наличии комплектующих (см. далее) умельцы иногда делают гидросистемы с 2-мя насосами для прямого и, маломощного, для обратного хода, см. ролик:

Видео: самодельный гидравлический дровокол

Примечание: своими руками вполне возможно сделать и гидравлический дровокол вертикального типа, см. видео ниже:

Видео: гидравлический дровокол вертикального типа

Безопасность гидродровокола средняя: возвратной пружины нет, и время переключения на обратный ход довольно велико – порядка 0,5 с у лучших фирменных конструкций. За этот промежуток «вредный» чурак может успеть лопнуть и разлететься, даже если оператор опытен и реакция его мгновенна.

Делать или покупать?

Гидравлический дровокол с дополнительными функциями

Первое, что нужно решить, если гидродровокол вам уже приглянулся – а не лучше ли купить готовый с гарантией? Хороший агрегат на дизтопливе для двойного расщепа прямослойных чураков до 20 см диаметром можно найти за сумму до 20 тыс. руб. Устройство для колки чурок до 30 см с отдельными сучками и свилями на 4 сегмента (что оптимально для печи) с регулировкой высоты колуна и автосвалом поленьев (см. рис. справа) обойдется до 25-27 тыс. руб. За высокопроизводительный дровокол для расщепа на 8 сегментов суковатых и свилеватых кряжей до 60 см диаметром придется выложить более 100-120 тыс. руб.

В то же время комплект узлов вразброс для самодельного гидродровокола стоить будет не менее 60 тыс. руб. Даже если у вас в сарае валяются части старой гидросистемы, это не выход. Во-первых, изношенные узлы гидросистем мало ремонтопригодны. Во-вторых, гидроцилиндры спецтехники рассчитаны на большую скорость подачи, чем оптимальная для колки дров. Соответственно, насос придется поставить избыточно производительный, а мотор для его привода заведомо более мощный. В итоге либо расход топлива окажется существенно больше, либо упор слабее, чем у заводского прототипа.

Если все же делать

Допустим, в вашем хламе есть или можно купить по дешевке узлы гидросистемы от мини-экскаватора или другой мини-спецтехники (эти как раз подойдут). В таком случае гидроцилиндр подбирают (или определяют производительность дровокола) по усилию расщепа:

• Чурак 20 см напополам – 2 тс прямослойный; 2,7 тс немного суковатый/свилеватый.
• Чурак 25 см – 2,3/2,7 тс соответственно.
• То же, на 4 сегмента – 3/4 тс.
• Чурак 30 см на 4 сегмента – 3,5/4,5 тс.
• То, же на 8 сегментов – 4/5,5 тс.
• Чурак 40 см на 8 сегментов – 5,5 тс /7 тс.

Далее по скорости подачи 4 см/с и объему гидроцилиндра определяют производительность гидронасоса и, по спецификации на гидроцилиндр, подбирают подходящий по давлению. После этого выбирают распределитель. Затем задаются КПД гидросистемы 75% и выбирают приводной мотор нужно мощности с запасом 5-10%. Дополнительно по внешней характеристике приводного мотора смотрят наиболее экономичные его обороты и проверяют, соответствуют ли они таковым насоса. Шланги, вентили и пр. арматура подбираются по рабочему давлению с запасом (для любительской конструкции) не менее 50%.

Колун

Самая ответственная часть самодельного дровокола – его колун. Любители делают его из старых рессор грузовых автомобилей. По качеству материала это лучше не бывает, но рессорные листы немного изогнуты, что уменьшает производительность и увеличивает травмоопасность изделия. Наилучший вариант – верхние 1,5-2,5 см головки старых рельс. Зеки для своих ножей очень ценят еще бандажи ж/д колес и вагонные буфера (они тоже прошли долгий холодный наклеп), но на колун дровокола они меньше подходят по конфигурации.

Взаимное расположение ножей колуна также очень важно. Выступающий вперед горизонтальный нож (слева на рис.) сразу же делает дровокол травмоопасным и, скорее всего, в нем застрянет и тонкий прямослойный сосновый чурак. Встречать чурку должен вертикальный нож, заточенный на прямой (симметричный) клин, поз. 1 в центре. Горизонтальный нож отстоит на 15-20 мм кзади и затачивается на верхний косой клин, поз. 2. Очень полезно снабдить вертикальный нож накалывателем снизу (поз. 3 слева) высотой ок. 30 мм выступающим прим. на 20 мм вперед. Такой колун будет лучше расщеплять корявые чураки, если их класть на ложемент самой ровной стороной вниз. Углы заточки таковы:

• Вертикальный нож для мягкой и/или прямослойной древесины (кроме березы) – 18 градусов (3 толщины ножа).
• То же, для твердой мелкослойной древесины и березы – 15 градусов (3,7 толщины ножа).
• Горизонтальные ножи – 15 градусов.
• Накалыватель – 22-25 градусов (2,5-2,7 толщины ножа).

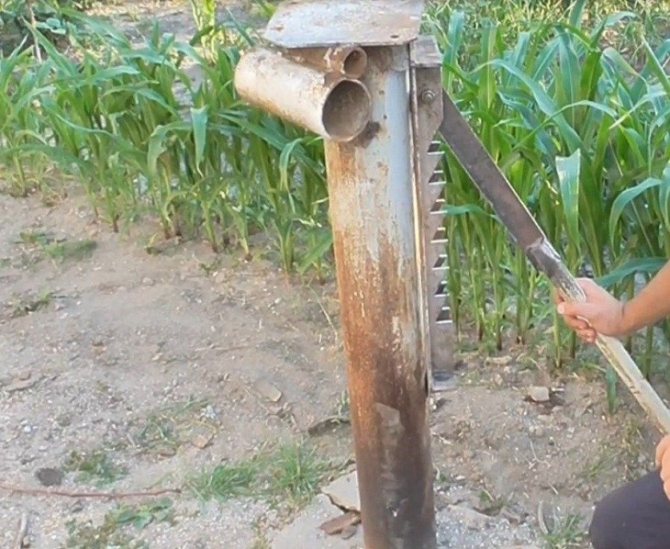

Реечный

Реечный дровокол дешевле гидравлического: фирменный можно купить за 8-17 тыс. руб. Его устройство показано на рис. – толкатель на зубчатой рейке подается мелкой шестеренкой-трибой (или трайбом). Передаточное отношение от мотора на вал трибы рассчитывается по скорости подачи 4 см/с.

Своими руками сделать дровокол с реечным приводом также легче – на основу вполне подойдут детали реечного домкрата (можно старые). В эксплуатации реечный дровокол также проще: полностью отпадает уход за гидросистемой. Безопасность его наибольшая: достаточно отпустить рычаг прижимного ролика (или с перепугу бросить его рефлекторно), как возвратная пружина поднимет рейку над трибой и отбросит ее назад.

Главный недостаток реечного дровокола – плохая в данном случае внешняя характеристика (поз. Р на рис. ниже): при приближении скорости подачи к нулевой упор резко растет, а затем также резко падает до нуля. Т.е., если в чураке окажется дефект, в котором колун завязнет, привод сильно рванет (что может вызвать его поломку), а потом усилие трибы будет тратиться на то, чтобы отталкивать от себя рейку, а не толкать ее вперед. Выглядит это так: рычаг подачи (если не отпущен) больно бьется в руке, механизм трещит, дрожит, может и поломаться. Начальный участок внешней характеристики гидропривода мягкий: наибольший упор создается при нулевой скорости подачи. Если гидродровоколу попадется уж очень упрямый чурак, он будет так же упрямо пихать и пихать его на колун; может быть, и расколет.

Первое следствие жесткости начальной ветви внешней характеристики реечного дровокола – нужна большая мощность мотора. Сдвиньте значения усилия расщепа для гидропривода в списке выше на одну позицию, а 40 см чурак и 2/2,7 тс для 20-сантиметрового выкиньте – получите исходные данные для расчета реечного привода; правда, его КПД можно принять 0,85. Второе – внутренним дефектом чурбана, способным затормозить колун, может оказаться и попавшая в расщеп кора. Как следствие, реечный привод пригоден более для малопроизводительных ручных механических дровоколов (см. далее) с адаптивной внешней характеристикой «мотора» – наших мышц.

Примечание: плохая внешняя характеристика реечного привода до некоторой степени может быть улучшена цепной передачей от мотора на ведущий вал, см. далее.

Особенности пружинных дровоколов

Простым в исполнении, экономичным, надежным, недорогим инструментом считается дровокол пружинного типа. Он – это результат модернизации традиционных колунов. При эксплуатации пружинного дровокола мышечная сила также прикладывается, но в меньшей мере, благодаря дополнительному грузу, большому рычагу и собственно пружинному механизму.

Пружинный дровокол прост и надежен

На заметку! Этот дровокол можно сделать своими руками. Конструкция в таком случае будет состоять из профиля или металлической трубы (это будет рычаг, имеющий нож на конце), железной стойки и соединения шарнирного типа. В качестве возвратного механизма можете использовать старый амортизатор.

Кинематическая схема пружинного колуна
Рассмотрим на примере, как самостоятельно изготовить простой пружинный дровокол.

Явные преимущества

Колун на гидравлике – это самое мощное устройство, почти промышленного типа. Что это значит? Им можно обрабатывать древесину без пауз, замены расходного материала и риска для оператора. Очень выгодно и практично, если дровокол работает от электричества.

Некоторые модели, созданные самостоятельно, оснащены рычагом. С ним оператор может не подстраиваться под работу системы, а сам контролировать процесс, без спешки устанавливая новое полено в работу.

Собрать любую систему для колки дров не трудно, будь то механика или гидравлика. Но важен расчет нагрузки, иначе колоть природное топливо будет очень накладно.

Итак, плюсы гидравлического дровокола в следующем:

1. Минимум затрат физической силы в работе.
2. Эффективно и быстро.
3. Здоровая спина, сэкономленное время.
4. Нет нужды в обслуживании агрегата.
5. Беспрерывная работа на целый день.

Есть и минусы:

1. Над созданием конструкции придется поработать.
2. Готовое изделие именно на гидравлике стоит недешево.

Пружинный дровокол. Пошаговая инструкция по изготовлению

Для начала подготовьте все необходимые инструменты – в нашем случае это:

• болгарка (а также зачистные и отрезные диски к ней);
• инструменты для разметки и измерений;
• сварочный аппарат (благо теперешние инверторные аппараты весят немного, просты в работе и позволяют получать аккуратные сварные швы).

Также подготовьте следующие расходные материалы:

• амортизатор от легкового автомобиля;
• швеллеры;
• стальные трубы (диаметром от 4 см до 7 см);
• профильная труба 3х6 см (4х6 см);
• втулка от автомобильной подвески (допускается изношенная);
• рельс (30-40 см);
• уголок;
• двутавр (No 12-16).

Шаг 1. Для начала подготовьте эскиз будущей конструкции. Если есть возможность, можете использовать специальную программу для инженерного проектирования, позволяющую проработать все детали. Вот примерная схема будущего дровокола.

Шаг 2. Сделайте опору из швеллера, приварите к ней стойку (последнюю лучше сделать из двутавра, отличающегося высокой жесткостью; такую стойку будет трудно изогнуть даже при продолжительных нагрузках). Для большей устойчивости приварите укосины к основанию. Также дополнительно сделайте упоры из труб для предотвращения возможного падения дровокола.

Шаг 3. Возьмите швеллер и вырежьте опору для пружины. Вырежьте в опоре квадратное отверстие, благодаря которому элемент будет надежно фиксироваться на стойке.

Шаг 4. Что касается высоты установки опоры, то она зависит от длины используемой пружины. Также ориентируйтесь на высоту всей конструкции и то, насколько удобно будет ею пользоваться. Так, груз удобнее всего поднимать, когда он находится на высоте пояса (он будет приподниматься несколько выше груди).

Определяется высота установки опоры

Шаг 5. Сделайте укосины, необходимые для удерживания опоры, из уголков. Благодаря этому опорная поверхность не сдвинется при динамическом нагружении приспособления.

Укосины из уголков

Шаг 6. Сделайте цилиндрический фиксатор для крепления нижней части пружины, для чего потребуется маленький отрезок трубы. При выборе диаметра трубы ориентируйтесь на внутренний диаметр пружины, чтобы она не сдвигалась в ходе эксплуатации.

Шаг 7. Сделайте прорезь в верхней части стойки, установите туда втулку, после чего приварите последнюю. При этом важно соблюдать перпендикулярность по отношению к стойке. Также следите, чтобы ось втулки располагалась параллельно поверхности земли.

Ось втулки должна быть параллельной земле

Шаг 8. Установите во втулку вал. Приварите к нему коромысло из швеллера, внизу которого установите небольшой кусок трубы. Эта труба необходима для фиксации верхней части пружины.

Коромысло из швеллера

Шаг 9. Прорежьте в коромысле «окно», габариты которого зависят от размеров самой стойки. Благодаря этому коромысло будет свободно перемещаться.

«Окно» в коромысле

Шаг 10. Приварите профильную трубу к коромыслу, установите зубило на один ее конец. К слову, зубила делают из твердой углеродистой стали У9 или У10, а потому элемент прослужит долго. Затем, в ходе эксплуатации, зубило можно будет легко наточить, используя болгарку и заточный круг.

Зубило на конце профильной трубы

Шаг 11. Наш дровокол практически готов. Приварите выше зубила кусок рельса, который будет играть роль груза. Также приварите рукоятку, чтобы было удобнее пользоваться дровоколом. Желательно надеть резиновые элементы на них – они будут гасить вибрации.

Для удобства на дровокол установлена рукоятка

Обратите внимание! Уложите отрезок бревна большого диаметра – он необходим для работы. На него будут устанавливаться поленья для колки.

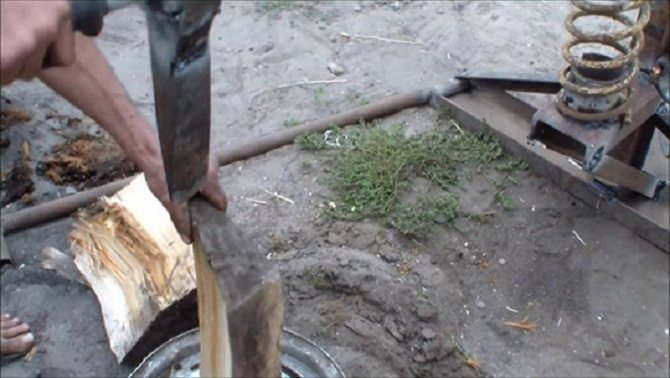

Шаг 12. Проверьте работоспособность дровокола. Уложите чурбак и, придерживая его одной рукой, приподнимите колун и нанесите удар.

Шаг 13. Колун опустится вниз, в результате чего чурбак расколется. Если он расколется полностью, то зубило пойдет дальше, но ударится в деревянную опору, а потому не будет тупиться.

Технические характеристики

Самая простая конструкция дровокола – это топор колун. Чтобы работать с ним, нужен определенный практический опыт. Для дровосеков со стажем колун может быть главным инструментом при обработке деревянных массивных заготовок, размеры топорища у этого инструмента до одного метра. Последние годы колун делается из инновационных материалов, что позволяет более эффективно использовать его в трудовом процессе.

Чтобы заготавливать дрова в больших количествах, обычно используют дровоколы нажимного типа. В них присутствует реечный или гидравлический толкатель. Подобное устройство проталкивает массивную деревянную заготовку на колун, тот, в свою очередь, раскалывает ее на несколько небольших частей. Скорость подачи заготовки составляет около 5 сантиметров в секунду. Дровоколы вертикальной конструкции имеют больший запас прочности, и они более компактные. Недостаток этого устройства в том, что есть риск выброса заготовки, в которой присутствуют такие «сложности»:

• много слоев;
• много сучков;
• есть различные неправильные спилы.

Дровокол горизонтальный более безопасный. Работник не рискует попасть под разлетающуюся щепу, ведь скорость ее бывает иногда очень высокой. Вертикальный агрегат обладает круговым разлетом осколков, поэтому, с точки зрения безопасности, к этому агрегату есть вопросы. Гидравлический дровокол:

• производителен;
• тратит минимум энергии;
• безопасен в функционировании

У гидравлического дровокола нет возвратной пружины, а также довольно длительное время для переключения – около 0,55 секунды. Промежуток времени довольно значительный, потому что заготовка может расколоться и распасться на множество фрагментов. Подобные дровоколы имеют общий недостаток: двигатель у них работает через гидромуфту и иногда не справляется с нагрузками. Движок обычно работает в стандартном режиме, потребляя при этом немного топлива. К маховику присоединяется зацепление (оно обычно бывает гидравлическим, есть также фракционное). Рычаг этот представляет собой муфту с толкателем, который обеспечивает подачу чурки на нож колун.

Простой ручной дровокол. Пошаговая инструкция по изготовлению

• рессору от автомобиля;
• уголок металлический (40 или 50);
• пару отрезков уголка длиной 55 см;
• еще пару – длиной 15 см.

От краев нужно отступить по 10 см

Шаг 2. От самого угла отступите при этом 1,5 см.

Шаг 3. Разметьте середину по 5 см, как на фото ниже.

Середина уголка размечена по 5 см

Шаг 4. После этого возьмите болгарку и выполните обрезку по разметке.

Шаг 5. Далее возьмите второй длинный уголок, приложите его к уже обрезанному, используя последний в роли шаблона.

Шаг 6. Аналогичным образом вырежьте второй длинный уголок.

Шаг 7. В итоге у вас должно получиться примерно следующее.

Результат проделанной работы

Шаг 8. Теперь настало время приступить к коротким уголкам. Возьмите их.

Шаг 9. Приварите длинные уголки к коротким.

Шаг 10. Отрежьте от рессоры кусок длиной 35 см.

Шаг 11. Изготовьте втулку. Возьмите для этой цели кругляк, просверлите в нем отверстие для крепежного болта.

В кругляке сверлится отверстие

Шаг 12. Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.

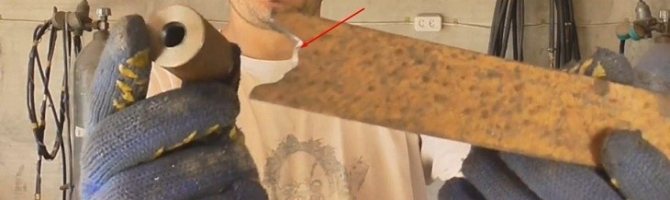

Шаг 13. Сделайте небольшой проем в рессоре.

Шаг 14. Приварите к ней сделанную ранее втулку.

Шаг 15. Чтобы соединить рессору с уголками, проделайте в последних отверстия.

В уголках сверлятся отверстия

Шаг 16. Далее возьмите кусок трубы.

Шаг 17. Приварите этот кусок к рессоре с другой стороны.

Труба приварена к рессоре

Шаг 18. После этого заточите рессору.

Заточенная рессора

Шаг 19. Соберите все детали в единую конструкцию.

Шаг 20. Все, ручной дровокол готов, можете приступать к его тестированию.

Шаг 21. Чтобы было удобнее пользоваться дровоколом, он в нашем примере приварен к трубе, которая забетонирована в землю.

Видео – Простой, но эффективный дровокол

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Чертежи колуна для дров Стрела и топорища к нему

Но и чего не надо

Опасный способ ручной колки дров

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Как организовать рабочий процесс?

Соорудив самодельный дровокол, можете смело приступать к колке дров. Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать). Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.

Дрова, нарубленные самодельным дровоколом

После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом!
5/5 (7)

Техника безопасности

Для безопасной работы с самодельным устройством необходимо соблюдать следующие правила:

1. Процесс заготовки древесины нужно проводить в закрытой одежде, перчатках и защитных очках, чтобы не травмироваться отлетевшей от заготовки щепкой.
2. Заготовка должна прочно располагаться в желобе и не смещаться при передвижении.
3. При движении поршня запрещено протягивать руки к ножам и поправлять сдвинувшуюся заготовку.
4. Любые манипуляции с заготовкой выполняют после выключения агрегата и полной остановки всех его узлов.
5. Работы по починке или замене узлов дровокола проводят, отключив электродвигатель от питания сети.

Дровоколы существенно облегчают заготовку большого объёма дров, экономя силы и время. Однако для обеспечения дровами камина или бани нет необходимости приобретать сложное дорогостоящее оборудование. Гораздо приятней и полезней для здоровья воспользоваться обычным топором.

Рекомендации нашего эксперта

Чтобы дровокол был надежным и служил максимально долго, стоит прислушаться к следующим советам:

1. Не игнорируйте покраску конструкции, особенно когда планируется ее установка на улице.
2. Делайте расчеты с запасом. Это касается мощности движков, толщины стали и прочих показателей.
3. Начинайте работу со схем и чертежей. Правильная подготовка сэкономить время при монтаже и поможет избежать потери материалов из-за ошибок.
4. Сначала примеривайтесь, а после выполняйте сварку или другую фиксацию.

Дровокол значительно облегчает жизнь пользователей, которым часто приходится заниматься заготовкой поленьев. Один раз собранная конструкция в дальнейшем сэкономит время и силы. Ее самостоятельно изготовление позволяет избежать лишних трат.

Модели

• При сборке дровоколов часто используется одноступенчатый редуктор РЧН-80А. Его характерная особенность — размещение «червяка» сверху. Разработчики исходили из того, что их продукт будет использоваться в промышленных аппаратах малой производительности. Винтовая линия ориентирована вправо. Внутри неразрывного чугунного корпуса нет вентилятора, КПД колеблется от 72 до 87%.
• Модификация Ч-100 успешно работает при постоянной и меняющейся, однообразной и реверсной нагрузке. Конструкция обеспечивает кручение валов в произвольную сторону.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

• Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

• Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

• Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

• Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

• Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).
