Печь на солярке: сферы применения, виды и варианты конструкций, схемы, как сделать

Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик

У дизельного топлива (соляровое масло, солярка, соляра; попросту – дизель) высоки отношение теплотворной способности к стоимости и транспортабельность, а по пожароопасности оно ближе к растительным маслам и тяжелым нефтепродуктам, чем к светлым. Поэтому печь на солярке широко используется всюду, где нет местного топлива или возможностей для его заготовки. Достоинство печи на дизеле (дизельной печи) еще в том, что она без наддува быстро выходит на полный ход. Фактически, дизельная печь – единственное энергонезависимое средство быстро прогреть не утепленное сильно выстывшее помещение.

Однако делать достаточно безопасную печь на солярке своими руками нужно гораздо внимательнее и с более глубоким знанием дела, чем на тяжелом жидком топливе, напр., на отработке. По летучести (испаряемости) соляра ближе все-таки к светлым нефтепродуктам. Сжигать дизель в безнапорной горелке (попросту – в ванне) с регулировкой подачи воздуха дросселем, как масло, ни в коем случае нельзя: возможно вскипание топлива по всей массе и – взрыв.

Авторы популярных руководств рунета по данной теме, похоже, больше разбираются в списывании друг у друга, чем в теплотехнике. Абсурдность ошибок доходит до некоей «медицинской горелки» (???). Из медицинской грелки возможно (но не надо) сделать питательный резервуар для печи с капельницей. Но что такое «медицинская горелка» если кто и знает, то не медики. В настоящей статье описано, какую возможно и как правильно сделать печь на дизельном топливе своими руками.

Примечание: энергонезависимые печи, способные быстро войти в максимальный режим и греть не утепленные помещения, чаще всего называют чудо-печами. Другой смысл названия чудо-печь – многотопливная, в т.ч. на твердом, жидком топливе и газе. Еще один – автономная печь на солярке, отработке и, возможно, керосине. В данной публикации в зависимости от контекста возможно использование термина «чудо-печь» в любом из указанных смыслов.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

• металл листовой;
• труба медная;
• патрубок;
• резиновый шланг;
• газовый баллон;
• винты;
• медицинская горелка.

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема включения самодельного капельного котла на солярке в систему отопления дана на рис.:

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Примечание: чертежи капельного отопительного котла из газового баллона на мощность до 12 кВт и воздухогрейной печи из труб на 10 кВт с охлаждаемой капельницей даны на след. рис.:

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

Плюсы и минусы

Как и любое другое отопительное устройство, эта печка имеет свои положительные и отрицательные моменты.

Достоинства:

• равномерность обогрева помещения;
• автономность;
• низкая стоимость;
• возможность осуществления контроля над процессом горения;
• наличие варочной панели;
• компактность и транспортабельность;
• недорогой монтаж;
• пожаробезопасность;
• отсутствие дыма и сажи;
• экономный расход топлива.

Недостатки:

обязательная вентиляция помещения; выделение неприятного запаха; низкая инертность; важность применения только очищенного топлива и обеспечения соответствующих условий его хранения.

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

• Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
• Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
• Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
• Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
• Теплообменник – зависит от типа котла:
  Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
• Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

1. Доступность топлива.
2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

1. Узнают максимальную производительность котла, информация есть в технической документации.
2. Делят ее на 10.
3. Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

• в производственных помещениях;
• в помещениях для содержания животных;
• в автомастерских, на СТО;
• в теплицах;
• в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Дизельные обогреватели: специфика устройства и варианты самостоятельного изготовления

Хранение транспортного средства в обогреваемом и сухом гараже в значительной степени продлевает срок его эксплуатации, а также позволяет существенно сократить расходы на приобретение антифриза, обслуживание автомобиля.

Кроме того, в сухом и теплом помещении есть возможность заниматься обслуживанием своего транспортного средства собственными силами. Организовать недорогое, но в то же время качественное отопление в гараже поможет дизельный обогреватель. А как устроена такая чудо-печка и как ее можно собрать собственными силами, мы сейчас и попробуем разобраться.

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

Устройство обогревательного оборудования, работающего на дизельном топливе

Заводской или же самодельный дизельный обогреватель для гаража является многофункциональным оборудованием. Его можно использовать в качестве основного, дополнительного либо альтернативного источника получения тепловой энергии, при наличии уже смонтированной в помещении отопительной системы.

В случае необходимости печка может использоваться в качестве варочной поверхности: на ней быстро разогревается пища и закипает чайник.

Важно! Дизельные обогреватели категорически запрещается устанавливать в плохо проветриваемых помещениях. И если в процессе работы печка почти не выделяет в атмосферу вредных веществ, то вот во время розжига и тушения огня наблюдаются выбросы небольшого количества опасных для здоровья человека соединений, находящихся в дыму.

Многие модели дизельных печей могут работать не только на ДП, но и на других видах жидкого топлива. Судя по отзывам потребителей и некоторых экспертов, наилучшим вариантом в данном случае является керосин. Но в силу огромного желания сэкономить, люди больше отдают предпочтение дизельному топливу.

Обогреватели такого типа состоят из топливного бака – в большинстве случаев он съемный, оснащенного клапаном, сменного блока с фитилем, регулировочного винта, отражателя и собственно самой горелки. Все конструктивные элементы размещены в общем корпусе.

Если же речь идет о самодельном оборудовании, то в качестве корпуса сгодится бочка, бак, сваренный из листов жаропрочной стали и даже бывший в употреблении газовый баллон.

Горелка помещается в центре конструкции. К ней подводится топливо из бака, размещенного у задней стенке корпусной части устройства. С целью достижения необходимого температурного режима используется винт регулировки. А за счет входящего в конструкцию отражателя обеспечивается быстрый и надежный прогрев помещения.

Если же в планах приобретение заводского обогревателя, то лучше отдавать предпочтение компактным моделям, массой 10-20 кг. Такое оборудование, при необходимости, можно без особого труда переместить на другое место, обходясь собственными силами.

Принцип работы

В корпусе печки размещается топливная ёмкость с клапаном, сменный блок с фильтром, камеры сгорания, винт регулировки, отражатель и фитиль. Жидкое топливо поступает из топливной ёмкости к горелке самотёком, его количество можно регулировать винтом.
Свернуть Содержание:

• Преимущества и недостатки
• Виды устройства
• Критерии выбора
• Мощность
• Материал
• Зима/лето
• Цена
• Системы управления
• Популярные модели
• Солярогаз
• Aeroheat HA S2600 BOXER
• Master В35
• АОЖ
• Как сделать своими руками?
• Материалы и инструменты
• Чертежи
• Инструкция по изготовлению
• Вывод

Нагрев дизтоплива происходит в чаше фитиля, после чего оно переходит в парообразное состояние. Далее пары солярки поступают в камеру сгорания, где сгорают с образованием большого количества тепла.

Самодельные печи: варианты сборки

При желании сэкономить можно попробовать сделать дизельную печку для гаража собственными силами. Рассмотрим самые основные варианты конструкций подобного плана и разберемся в специфике их изготовления.

Вариант №1 – из б/у газового баллона

Печь на солярке можно сделать из бывшего в эксплуатации газового баллона. И если таковой имеется, то считайте, что половина конструкции уже готова. Основным требованием к изготовлению такой конструкции является толщина стенки баллона – она не должна превышать отметки в 1,5 мм.

Следующий шаг – подбор трубы для дымохода. Сгодится отрезок трубы с диаметральным размером не менее 10 см. По длине дымоход должен быть не менее 4 метров. Рекомендуемая толщина стенок металла – 2 мм.

Чтобы сделать дизельную печку для гаража собственными силами в данном случае потребуются такие инструменты:

• болгарка;
• дрель;
• сварочный аппарат;
• рулетка;
• строительный уровень.

Алгоритм создания дизельного обогревателя:

1. Освобождаем баллон от конденсата и ополаскиваем от одоранта.
2. Используя болгарку, срезаем верхнюю часть, где находится вентиль.
3. Нижняя часть баллона будет выступать в качестве камеры – к ней привариваем ножки, коими являются стальными уголки. Верхняя часть – крышка будущей печки. С целью обеспечения возможности регулировки подачи топлива в ней монтируется специальный вентиль.
4. После того, как печка будет собрана и установлена в требуемое место, переходим к монтажу дымохода. Он должен располагаться строго вертикально. Данный нюанс стоит обязательно учитывать в процессе выбора места для установки обогревателя: она должна располагаться только в том месте, где есть возможность смонтировать дымоходную трубу без изгибов и наклонов.

Для справки! Баллон можно разместить как вертикально, так и горизонтально. В первом случае возможно использовать металлические ножки конструкции в качестве воздуховодов.

Данный вид конструкции работает исключительно на солярке либо очищенном отработанном масле без примесей воды и спирта. Использование бензина и керосина в качестве топлива категорически запрещено.

Вариант №2 – из сварного бака

Конструкцию можно сделать путем сварки листов жаропрочной стали, толщиной 4-6 мм. Единственный момент – потребуется приобрести либо взять в аренду листогибочный аппарат. Другие же расходники и инструменты в более свободном доступе.

Большая часть из них есть в арсенале любого мужчины, другие же можно приобрести в строительном магазине.

Реализовать такой вариант дизельной печи возможно, имея такие инструменты и расходные материалы:

• стальные уголки с размером полки 20 мм – будущие ножки конструкции;
• труба для горелки;
• дымоотводящая труба – Ø10 см и длиной 4 м.;
• рулетка;
• болгарка;
• напильник;
• сварочный аппарат;
• строительный уровень;
• молоток.

В итоге должен получиться компактный -70х50х35 мм и сравнительно легкий обогреватель – порядка 26 кг. Конструкция, при правильной ее сборке, устойчива, проста в использовании и эффективна в плане скорости нагрева помещения. Также если есть возможность и желание такой аппарат возможно подключить к водяной отопительной системе.

Для справки! Печки из жаропрочной стали отличаются высокими показателями долговечности. Таковыми часто оснащаются гаражные помещения и мастерские. Такие аппараты способны работать на дизельном топливе, отработанном масле и солярке.

Днище топливного бака и его крышка делается из толстого стального листа – 6-7 мм, а сам резервуар варится из листов толщиной 4 мм. В первую очередь стоит подобрать схему будущей конструкции – ее можно найти в интернете.

Согласно выбранной схеме производится вырезка листов, которые потом необходимо сварить между собой, а швы обработать напильником.

Труба бака изготавливается не сложно: вырезаем полосу металла толщиной 4 мм и шириной 115 мм, сгибаем ее кольцом и привариваем к резервуару. Должна получиться труба Ø34-34,5 см. Ее нужно оснастить крышкой: она вырезается из листа толщиной 6 мм и приваривается к трубе. А дальше переходим к изготовлению ножек.

Топливный бак изготавливается из стальных листов толщиной 6 мм. Вырезаем круглую деталь Ø35,2 см и полосу, шириной 6 мм. В центре круга сверлим отверстие под будущий дымоход – диаметр его зависит от диаметрального размера дымохода.

Оптимальным для эффективной работы конструкции будет размер отверстия 100 мм. Также потребуется еще одно отверстие для заливки масла. По размерам оно чуть меньше от предыдущего – 50-60 мм, и располагается на расстоянии 40 мм от дымоотводящего канала.

Из листа толщиной 6 мм вырезаем прямоугольную перегородку 7х33 см и привариваем ее к кругу, смещая ближе к патрубку. Выхлопной патрубок делается из отрезка дымоотводящей трубы – по длине 13 см будет вполне достаточно.

Для изготовления горелки в трубе сверлим 48 отверстий Ø9 мм с шагом в 60 мм друг от друга. В итоге мы должны получить 6 рядов, в каждом из которых по 8 отверстий.

Теперь переходим к установке горелки: ее ставим ровно и плотно в крышку бака, исправляя неточности с помощью напильника. В топливный резервуар вставляется патрубок Ø16 см, после чего соединяем верхнюю и нижнюю части, не используя сварочный аппарат.

Для уплотнения конструкции желательно использовать кольцо Ø35,4 см. Остается только полностью собрать конструкцию и установить в нее задвижную пластину.

Вариант №3 – модель капельного типа

Для реализации данного варианта печки потребуется обычная резиновая горелка со шлангом, объемом 2 литра. К шлангу присоединяем медную трубку длиной 1-1,5 метра, предварительно согнув ее буквой Г.

Дальше сгибаем шланг пополам и фиксируем его посредством струбцин с винтовым креплением. Сама горелка размещается на стене и уже в нее заливается топливо. Интенсивность подачи топлива регулируется посредством винта.

Фитиль будет у нас выполнен из ветоши: его формируем с помощью гибкой металлической проволоки, которую необходимо обернуть тряпкой и пропитать соляркой. Оптимальным вариантом станет использование старого матраса, который необходимо нарубить в виде топливных брикетов размерами 20х10х4 см.

Пропитанные топливом такие брикеты будут отлично гореть. Если печь большая, то под фитиль целесообразно подложить кирпич, повышая тем самым эффективность функционирования обогревающего оборудования.

Если выполнить это отверстие сбоку бочки, то печь можно использовать не только для обогрева помещения, но и в качестве варочной поверхности.

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Примечание: для отопления капельной печкой помещений для домашних животных и теплиц хорошо подходят банные печи с каменкой, см. рис. Топливный туннель и питательный резервуар выводят через перегородку в смежное помещение, чтобы живность не зачахла и мясо/яйца не воняли. Каменку, в отличие от бани, заполняют тяжелым не пористым камнем – гранитом и т.п.

Для гаража

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

• Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
• Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
• Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
• Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
• Отдельный дефлектор не нужен, им служит крышка лежака.

Правила безопасного использования обогревателей

Известно, что гараж – место повышенной пожарной опасности.

А учитывая, что он планируется отапливаться оборудованием на жидком топливе, стоит со всей ответственностью отнестись к вопросу размещения отопительного агрегата:

1. Печь располагается в том месте, где отсутствуют сквозняки. Также она не должна находиться рядом с горючими жидкостями и предметами.
2. Вокруг обогревающего устройства должно быть достаточно свободного места – как минимум в радиусе 50 см.
3. Самым оптимальным будет размещение конструкции на листе асбеста, металла либо иного негорючего материала.
4. Топливо, фитили и прочие расходники должны храниться максимально далеко от источников огня.

Меры предосторожности

Отопительный прибор такого типа нельзя использовать в спальнях во время отдыха, а также там, где отсутствует, или очень слабая вентиляция! Солярка выделяет едкий дым, который может проникать в помещение во время розжига и тушения. Объём воздухообмена должен быть 20 м3 за час и более.

В то же время это не должен быть участок на сквозняке.

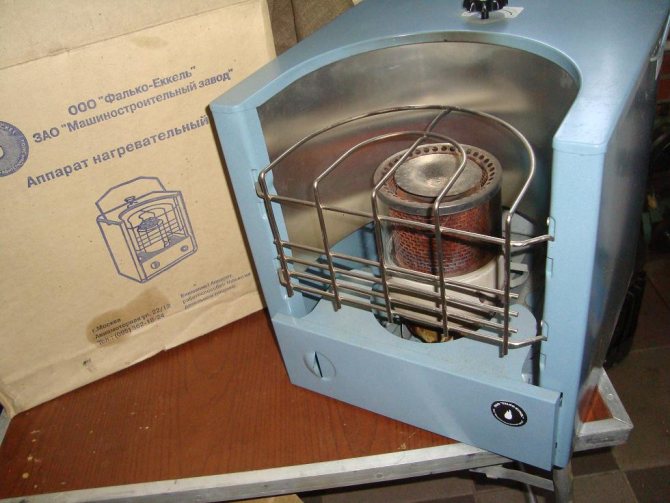

Печь “Солярогаз”

Не ставится печь вплотную к стенам, мебели и другим предметам, особенно, если они выполнены из горючих материалов. Расстояние вокруг прибора – минимум 50 см. с каждой стороны.

Не допускается попадание на горящую печь любых жидкостей, в том числе воды.

Не рекомендуется экспериментировать с топливом. На предприятии производитель уже сделал это.

Результаты таких экспериментов можно прочитать в инструкции, где приведены все марки топлива, совместимые с данной моделью.

Преимущества и недостатки

Печки на солярке обладают рядом преимуществ по отношению к твердотопливным котлам:

• компактностью, мобильностью. Обычно такой прибор имеет малые габариты и занимает небольшую площадь. Кроме того, печку на солярке можно перемещать в любое удобное место;
• высоким КПД при небольшом расходе солярки;
• отсутствием дымоотводной трубы. Сооружение дымоотводной трубы в любом помещении предполагает нарушение целостности чердачного перекрытия и кровельного покрытия, что влечёт за собой дополнительные траты финансов как на устройство самой трубы, так и установку жаропрочных материалов в местах прохода трубы через ограждающие конструкции строения;
• продукты сгорания во время работы печки на солярке не попадают в помещение, а значит находиться в неё можно не опасаясь за своё здоровье;
• возможностью регулировки температурного режима в зависимости от температуры в помещении;
• для выхода на полную мощность печки не требуется поддув.

К недостаткам обогрева печкой на солярке можно отнести:

• выделение дыма и неприятного запаха в момент розжига, поэтому для проведения этой процедуры агрегат лучше вынести на улицу;
• солярка обладает специфическим запахом, который ощущается наиболее сильно при заправке прибора.

Изготовление корпуса и безнапорной горелки

Весь технологический процесс выделки деталей и сборки их в готовое изделие занимает всего несколько дней. На первом этапе производим разметку и раскрой стального листа для корпуса. В случае если в качестве основы используется бочка, то необходимо в нижней ее части сделать технологическое отверстие, которое будет плотно закрываться стальной дверцей. Для обеспечения устойчивого горения потребно обеспечить ее герметичность.

Чертеж нижней части печи:

Чертеж верхней части:

Третья деталь:

Четвертая часть:

Из подготовленных деталей при помощи электросварки собираем корпус. Контроль качества швов осуществляется при помощи керосина и мела. Этот способ позволяет обнаружить даже самые микроскопические зазоры. Контроль производится следующим образом: с наружной стороны стыки прочерчиваются мелом. Изнутри на шов наливается небольшое количество керосина, который способен проникать через трещины. Потемнение мела покажет место дефекта.

Горелка безнапорная имеет корпус из стальной трубы с внутренним диаметром 216 мм, состоящий из двух частей одетых друг на друга. В верхней части их привариваются крышки с вырезом по центру. По боковым поверхностям корпуса высверливаются пять рядов отверстий. В нижней части врезан подающий трубопровод и узел, через который происходит подача воздуха необходимого для сжигания воздуха.

Он представляет собой отрезок трубы, заглушенный сверху стальной пластиной, в которой по двум окружностям просверлены отверстия. Узел подачи воздуха приваривается к днищу печки вокруг выреза. Выполнение основных технологических операций: сварочные работы, резка и высверливание отверстий не требуют специфических навыков и большого опыта металлообработки.

Виды устройства

Печка на солярке для гаража может иметь следующие типы устройства:

двухконтурная газовоздушная или тепловая пушка. Она мгновенно прогревает помещение, но использует большое количество топлива. Сложна в изготовлении, так как требует применение точёных, фрезерованных и штампованных деталей из жаропрочных материалов;

фитильная печь. Её устройство аналогично керогазу, только с увеличенным расходом горючего вещества. При её изготовлении важно соблюсти геометрические параметры всех деталей и узлов, так как в приборах, работающих с мокрым фитилём количество выделяемого тепла при увеличении габаритов прибора растёт намного быстрее, чем выделяется. Печь с недоработанной конструкцией может взорваться от перегрева. Этот недостаток ограничивает наращивание тепловой мощности;

капельный агрегат — это эффективный, экономичный в расходе топлива, несложный в техническом исполнении отопительный прибор, который вполне можно соорудить своими руками из подсобных материалов.

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

• Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
• Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
• Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
• Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
• Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
• Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображений

Фото из

Отопление инфракрасным обогревателем

Самодельная буржуйка на твердом топливе

Газовая теплопушка в гараже

Чудо-печка на солярке

Чудо-печь – отличный вариант. Такой обогрев дешев, а топливо (солярка, керосин или дизтопливо) доступно и приемлемо по цене.

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Критерии выбора

Основными критериями выбора печи на солярке заводского изготовления являются:

• диапазон тепловой мощности;
• материал изготовления;
• конфигурация и размеры изделия.

Корпус прибора должен быть изготовлен из стойкого к коррозии и жаропрочного материала. Лучшими по этому критерию будут печки из нержавеющей стали или чугуна.

Основной деталью в заводских моделях печей на солярке является горелка или колба. Ведь именно с её помощью вырабатывается тепло. Она может изготавливаться из:

Металлический тип горелки из металла менее эффективен чем стеклянный, но более прочный и может использоваться для приготовления пищи летом. Если прибор будет использоваться только как отопительный, то лучше выбрать модель со стеклянной горелкой. Но на ней лучше не готовить, так как случайное попадание воды может привести к появлению трещин на её поверхности.

Цена прибора зависит от мощности прибора, количества горелок, габаритов и производителя. Печку отечественного производства можно купить за 1800 — 5000 рублей, импортные приборы такой же мощности стоят дороже в пределах от 30000 до 50000 рублей.

Системы управления

Аппарат должен быть оснащён специальной автоматикой, которая будет отключать его при перегреве системы контроля пламени, регулировать температурный режим, выполнять дозировку поступления дизтоплива к горелке. Поэтому можно будет оставлять такую печку на долгое время без постоянного контроля со стороны владельца.

Рекомендации по выбору печи

• Из всех печей на солярке для обогрева жилых помещений четко подойдет лишь одна – тепловая пушка непрямого нагрева. Отопительные аппараты типа «Солярогаз» могут применяться как временный вариант, если в комнате есть вентиляция.
• Для гаража, бокса или дачи лучше делать капельные обогреватели своими руками. Несмотря на популярность, мы не можем посоветовать вам самодельную чудо-печку. Этот агрегат слишком опасен и за время своего существования спалил не один гараж.
• Дизельная тепловая пушка – единственно верное решение, когда нужно обогреть большую площадь в здании, где нет других энергоносителей.
• Если печь капельного типа переделать в котел и подключить к системе водяного отопления, то можно с ее помощью обогревать жилой дом. Источник тепла выносится в пристройку или отдельно стоящее здание, где запахи дизеля никому не помешают.
• Надо понимать, что все жидкотопливные обогреватели требуют периодической чистки от сажи, обильно покрывающей внутренние поверхности камер сгорания и дымовых каналов. Исключение – заводская мини-печка на солярке, где придется менять перегорающие фитили.

Популярные модели

Доступные по цене, отличающиеся компактностью, экономичностью, не загрязняющие воздух копотью и вредными веществами — именно такими приборами являются автономные обогреватели Солярогаз.

Они обладают простой конструкцией, не прихотливы к качеству топлива, изготавливаются из нержавеющей стали, поэтому обладают жаропрочностью, стойкостью к воздействию коррозии и не ржавеют. Характеристики нескольких моделей приведены в таблице.

ПО-1,8

ПО-2,5

С-4,0

ПО-5,0

Aeroheat HA S2600 BOXER

Обогреватели Aeroheat HA S2600 BOXER используют для работы обычное дизельное топливо или керосин. Обладают большой теплоотдачей, способны обогреть помещение площадью до 30 кв. метров.

• мощность -2,6 кВт;
• расход топлива — 0,2 л/ч;
• ёмкость топливного бака — 2,5л;
• вес — 4,5 кг;
• габариты — 35 х 29 х 27 см;
• время горения на 1 заправке — 10-14 часов;

Master В35

Тепловые пушки Master В35 CED (Италия) отличаются высоким качеством. Они просты в эксплуатации, не создают шума при работе, обеспечивают безотходное сгорание солярки, не засоряя воздух отходами горения. Ориентировочная цена изделий от 18 до 20 тыс. руб.

• КПД — почти 100%;
• мощность — 10 кВт;
• расход топлива — 0,6 л/ч;
• вместимость бака — 15 л;
• поток воздуха — до 280 м³/ч.

Более мощные отопительные аппараты АОЖ — 8,7 марки TRITON — служат для отопления помещения площадью 60 — 70 м.

• мощность -8,7 кВт;
• расход топлива — 0,18 — 0,8 л/ч;
• ёмкость топливного резервуара — 2,5л;
• вес — 45 кг;
• габариты — 500 х 450 х 780 мм;
• время горения на 1 заливке топлива — 10-14 часов.

Какие объекты можно обогревать чудо печкой?

Современные печки, использующие в качестве топлива солярку, не зависимо от их формы и конструкции способны отапливать различные помещения. Они успешно справляются с задачей поддержания комфортных температурных условий в следующих строениях:

• дачные постройки, не имеющие подведенных коммуникаций;
• отдельные комнаты жилых загородных построек;
• дополнительные дачные постройки (сараи, хозяйственные постройки);
• пристройки, подвалы, цокольные помещения;
• гаражи, мастерские;
• отдельно стоящие теплицы и парники;
• ими можно отапливать отдельные палатки и кемпинги.

Как сделать своими руками?

Материалы и инструменты

Для начала нужно заготовить комплект инструментов и необходимых материалов, чтобы они находились под рукой и процесс сборки печи не прерывался надолго. Он должен состоять из:

• 50 литрового баллона для транспортировки газа;
• трубы Dn = 100 мм;
• профилированной трубы 7х14 см для изготовления топливной ёмкости;
• трубки из медного сплава;
• стального уголка;
• листовой стали;
• сварочного агрегата;
• электрической дрели с набором свёрл;
• рулетки и уровня;
• молотка, пассатижей.

Существует несколько вариантов конструкции печи на солярке для гаража, который можно изготовить своими руками. Для примера рассмотрим прибор, основу которого составляет старый газовый баллон. Pechnoy.guru приведет несколько примеров чертежей, а решение по реализации принимать уже вам:

Правила безопасности превыше всего

Печь на солярке своими руками, которую мы с вами собираемся делать, отлично подходит не только для гаража, но и для подвальных помещений, для различных построек на дачном участке и особенно для теплиц.

Кажется, что порядок в гараже — это личное дело каждого. Но, осознав опасность пожара, от которого может пострадать не только ваше имущество, но и соседние гаражи, приходишь к выводу — лучше обезопасить себя

Гараж – место особое. Во-первых, в нем хранится ценное имущество – автомобиль и ещё множество всяких вещей, истинную важность которых дано понять только механикам — энтузиастам. Во-вторых, здесь всегда могут присутствовать горючие вещества. Поэтому ещё до начала работ, необходимо знать правила пожарной безопасности. Все-таки источник повышенной опасности собираемся делать.

• Агрегат не должен устанавливаться в местах вероятных сквозняков.
• Готовую конструкцию нельзя размещать там, где внутрь печки могут попасть легковоспламеняющиеся предметы.
• Несмотря на ограниченное пространство гаража, нужно так ставить обогреватель, чтобы вокруг него было хотя бы полуметровое свободное пространство.
• Исключить нахождение поблизости горючих веществ и ветоши, пропитанной отработкой.

В нашем следующем материале вы найдёте подробное руководство по изготовлению печки-буржуйки: .

Обезопасить себя поможет и углекислотный огнетушитель, а лучше возьмите для верности два таких устройства. Огнетушитель должен быть автоматическим и энергонезависимым. Прикиньте, чтобы объём выпускаемого им газа был хотя бы в 1,5 раза больше кубатуры гаража. Ориентируйтесь на 5 кг.

Огнетушителей производится довольно много, они предназначены для самых разных целей. Для гаража выбирайте углекислотный, автоматический и энергонезависимый, а лучше два

При простом открытии вентиля такого огнетушителя ничего не случится: специальная мембрана надежно защитит содержимое баллона. Если же он будет нагрет примерно до 70 градусов и выше, мембрана развернётся и проколется острием, а газ начнет выходить наружу.

Чудо-печь на солярке

Такое оригинальное название этому виду малых жидкотопливных печей присвоили производители и продавцы. Естественно, с целью привлечь к своим продуктам массу покупателей. Чудесного в подобных обогревателях ничего нет, поскольку они являются современным воплощением хорошо всем знакомого керогаза. Благодаря этому мини-печь может порадовать своего владельца низким расходом солярки. К примеру, отопитель тепловой мощностью 2.5 кВт расходует порядка 0.2 л дизеля в час (технические данные производителя).

Печка имеет совсем небольшие размеры, а вес самых мощных моделей не превышает 10 кг. Конструкция проста: в металлическом корпусе размещен открытый резервуар и топливный бак, соединенный с ним по принципу сообщающихся сосудов. Чтобы солярка не поступала из бака бесконтрольно, выходной патрубок снабжен специальным клапаном. Простая и надежная горелка для печи, работающей на солярке, как раз и досталась ей в наследство от керогаза. Она представляет собой фитиль, чья нижняя часть погружена в резервуар с жидким горючим.

Если открыть вентиль и подать топливо в рабочую емкость, то фитиль, намотанный на цилиндрическое основание, станет быстро его впитывать. Спустя некоторое время чудо-печь на солярке разжигается вручную, после чего нужно еще выждать, пока она прогреется и выйдет на рабочий режим. Регулирование мощности производится вентилем, с его же помощью отопитель выключается.

Правда, горелка затухает спустя 5—10 минут, когда выгорит вся солярка. Большинство производителей сверху над горелочным устройством размещают стальную решетку, чтоб можно было при необходимости подогреть воду в кастрюле или ведре. Яркий пример чудо-печи – агрегат Солярогаз ПО-1.8 мощностью 1.8 кВт российского производства, что изображен на фото.

По отзывам пользователей на форумах, аппарат неплохой, но имеется ряд предостережений:

• чтобы избежать едкого запаха в помещении, розжиг чудо-печи лучше производить на улице;
• по причине того же запаха не рекомендуется использовать изделие для обогрева жилых помещений на постоянной основе;
• при интенсивной эксплуатации необходимо чистить горелку и часто менять фитили.

Для справки. Такие же мини-обогреватели на солярке выпускает украинская компания МОТОР-СИЧ (модель АНБ-1С).

Дизельные тепловые пушки

При всех своих достоинствах в виде компактности и дешевизны чудо-печки неспособны быстро прогреть помещение площадью свыше 20 м2. Для этой цели лучше иметь тепловую пушку, работающую на солярке.

Такая печь для гаража или дачи гораздо эффективнее, поскольку нагревает поток воздуха, прогоняемый через нее вентилятором. Внутри корпуса цилиндрической формы установлена жидкотопливная горелка факельного типа, как показано на схеме:

В том же корпусе позади горелки размещен вентилятор, нагнетающий воздух. Впереди в целях безопасности ставится специальный отражатель. Топливо подается к форсунке насосом из бака, установленного на передвижной раме. По исполнению воздушные обогреватели на солярке делятся на 2 вида:

• прямого нагрева;
• непрямого нагрева.

Разница меж ними состоит в том, что в первом случае все продукты сжигания дизеля вместе с воздухом идут в помещение, а во втором – отводятся наружу через дымоход. Поэтому отопительная печь прямого нагрева используется для местного обогрева открытых помещений, например, во время строительства. Для гаража, дачи или жилой комнаты подойдет только второй тип агрегатов, хотя они существенно дороже первых.
