Печь из газового баллона; разновидности конструкций и технология создания

Печка-буржуйка – нехитрый отопительный прибор с более чем вековой историей. И если на заре появления ее изготавливали из обрезков труб и металлических бочек, то сегодня печь из газового баллона становится все более востребованным вариантом отопления гаражей и бань. Разбираемся, как выбрать баллон для работы, какую печь можно из него сделать, в каком порядке выполняются работы.

Способы использования и разновидности

В родных пенатах самодельная печка из газового баллона является привычным источником тепла в зимнее время. Большинство агрегатов устроено достаточно просто. По принципу действия они аналогичны металлической дровяной печи: тепло отдается в окружающее пространство через корпус, раскаленный из-за сгорания дров (или другого топлива). Самодельные конструкции используются в следующих ситуациях:

• Летом на даче для приготовления пищи для людей и животных.
• Зимой для отопления гаража, мастерской, хозяйственных помещений.
• В жилых помещениях для приготовления пищи и отопления (хватит на одну-две небольшие комнаты).
• Для обогрева бани.
• Запасной вариант в случае аварийного сбоя основной системы отопления.

Печки, переделанные из газового баллона, не имеют единого стандарта, но, все же, их можно классифицировать по следующим параметрам:

• По расположению баллона. Различают вертикальные и горизонтальные буржуйки; встречаются совмещенные и двойные варианты. Вертикальную печку чаще можно встретить в гараже или подсобном помещении, горизонтальные используют для готовки и отопления бани, жилых помещений.

• По конструкции. У стандартной печки довольно низкий КПД, значительная часть энергии буквально улетает в трубу. Существуют усовершенствованный вариант: пиролизные печи, к которым относится печь-бубафоня и печь-ракета. Они устроены так, чтобы поддерживать продолжительное горение.
• По выбору топлива. В основном буржуйки работают на природном топливе – на дровах, но есть модели, использующие уголь, отработку (солярку), торф, пеллеты (прессованные опилки).

Плюсы и минусы конструкции

Каждому автолюбителю известно, как некомфортно в гараже без отопления в холодное время года. Но отличная теплопроводность и быстрое получение тепла – не единственные выгоды от использования буржуйки из газового баллона. Владельцам гаражей, дач и бань известны и другие преимущества отопительного прибора:

• Экономия. Для изготовления нужны стандартные недорогие детали. Вы получаете агрегат с минимальными затратами, приятно отличающимися от ценника готовой металлической печки. Для топки используется доступное топливо.

• Легкость в изготовлении. Работы можно выполнить собственными силами, без привлечения специалистов. В сети собрано множество видеоматериалов, по которым можно изучить технологию сборки буржуйки любой конструкции.
• Удобные габариты. Вы можете изготовить прибор под размер бани или гаража.
• Простая эксплуатация и обслуживание. Из баллона получается печь, пригодная для отопления бани, жилых и хозяйственных помещений.

Важно знать о следующих минусах устройства:

• Для работы надо выбирать достоверные, проверенные чертежи; КПД случайного агрегата может оказаться низким.
• В силу своего устройства и материала конструкция не держит тепло: как только огонь гаснет, она сразу же остывает.
• Буржуйку категорически запрещено топить отработкой (отработанными смазочными материалами) в жилом помещении. Это не только наносит вред здоровью, но и потенциально взрыво- и пожароопасно. Место для установки любой печи отделывают огнестойкими материалами.

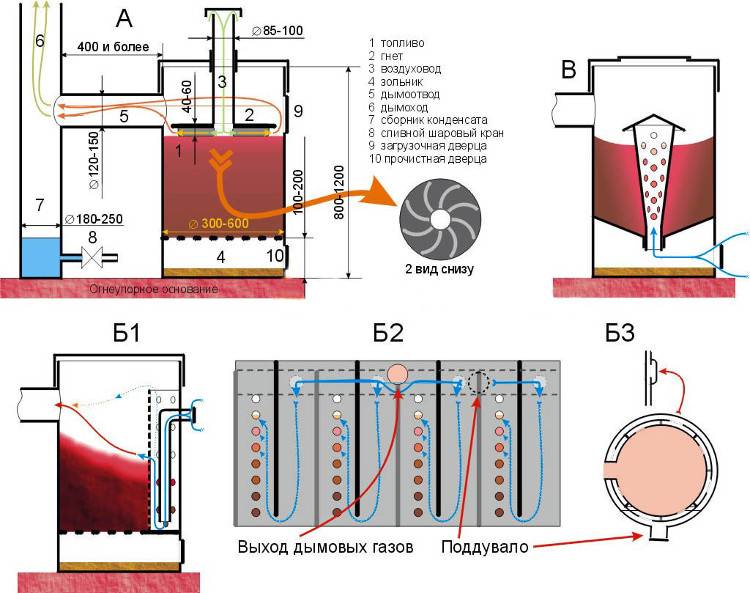

Печи длительного горения

Баллон используют для создания не только обычных буржуек, но и печей длительного горения. Сегодня существует несколько способов создания таких обогревателей. Особой популярностью пользуются печи Бубафоня. Конструкция обладает многими достоинствами, среди которых стоит выделить:

• простая конструкция;
• высокая эффективность;
• возможность использовать различный вид твердого топлива.

При желании печь можно включить в водяную систему отопления. Единственный недостаток – сложность в обслуживании. Чтобы достать золу, нужно переворачивать корпус.

Конструкция

В печах такого типа используют верхнее горение. Таким образом, дрова горят сверху, а пламя распространяется вниз. Принцип работы объясняется очень просто. Пламя поступает медленно, но это не снижает эффективность отопления. Уже через несколько минут после запуска печь начнет выделять достаточное количество тепловой энергии.

Зачастую изготовляется вертикальная круглая печь, что дает возможность в качестве заготовки использовать газовый баллон или бочку. Конструкция имеет только дно

Секрет печи заключается в наличии важного элемента – груза. Именно он обеспечивает циркуляцию воздуха

Груз представлен в виде круга с трубой, которая приварена в центре снизу. Снизу по радиусу навариваются уголки или швеллера. Конструкция накрывается крышкой, в которой есть отверстие пот трубу груза. Дымоход обустраивается на стенке ближе к верху.

Как работает печь?

Корпус заполняется топливом и поджигается. На трубу ставят крышку. Когда дрова разгорятся, устанавливают крышку. Труба обеспечивает поступление воздуха, необходимого для поддержания горения.

Круг груза имеет несколько меньший диаметр, чем корпус печи. Это обеспечивает движение продуктов сгорания, которые выделяют много тепла. Чтобы обеспечить достаточное поступление воздуха, крышка должна быть негерметичной.

Эффективность работы печи обеспечивается за счет воспламенения газов, которые дают тепла не меньше, чем дрова. Отработанные газы выводятся через дымоход. Когда дрова догорят, проводится новая закладка. После сгорания остается небольшое количество золы, которую нужно убирать через несколько закладок.

Изготовление

Печь изготовляется в такой последовательности:

Промыть баллон и отрезать верхнюю часть. Она будет использоваться в качестве крышки. Поэтому от стенок отрезать несколько сантиметров. Места среза обработать напильником.

Важно тщательно вымыть баллон

• Удалить вентиль и откорректировать отверстие. Через него будет проходить труба. Приварить по периметру крышки металлическую полоску, что обеспечит надежное крепление на печи.
• Из металлического листа вырезать круг, диаметр которого будет несколько меньше диаметра баллона. Края запилить.

Резку баллона проводят очень осторожно

• К кругу приварить трубу и сделать отверстие. Закрепить уголки, которые не будут доходить до края. Сварка должна быть хорошо сделана. От этого будет зависеть, насколько эффективно будет расходиться воздух в печной камере.
• На корпусе сверху прорезать отверстие и закрепить железный дымоход. Проверить герметичность шва.

На завершающем этапе к корпусу и крышке приваривают ручки. Остается только собрать конструкцию и проверить ее в работе.

Доработки

Речь идет о внедрении современных приемов, обеспечивающих простоту в использовании и обслуживании конструкции. Главным недостатком является то, что для очистки нужно переворачивать конструкцию. Поэтому дополнительно делают зольник и колосники. Дверка должна быть герметичной, что предотвратить возникновение ненужного подсоса.

Также усовершенствование коснулось и уголков, которые привариваются к грузу. Вместо них рекомендовано использовать изогнутые полоски. Благодаря такой форме и количеству (6-8 шт.) обеспечивается равномерное распределение воздуха.

Выбор и подготовка баллона

Первое, с чем нужно определиться – это с размером металлической емкости. Размер выбирают, основываясь на площади помещения, в котором предполагается установить печь из баллона. Выбрать можно из следующих вариантов:

• Баллон на 5 л. Пятилитровая емкость сможет обогреть небольшую комнатку. Топлива в него помещается мало, да и то в виде щепок или брикетов.
• На 12 л. Печь сможет обеспечить небольшую (до 3 кВт) тепловую мощность. Тепла хватит, чтобы согреть небольшую мастерскую, подсобное помещение или сторожку.
• На 27-30 л. Вы получите до 7 кВт, этого будет достаточно для обогрева гаража, садового домика или теплицы.
• На 40 л. У промышленных баллонов маленький диаметр и утолщенные стенки, следовательно, закладка топлива будет небольшой. Такую емкость лучше укоротить и сделать небольшую печку, которая будет дольше держать тепло и прослужит дольше.

• На 50 л. Баллон из-под пропана считается оптимальным вариантом для изготовления печи-буржуйки; такие габариты способны обеспечить теплом дачу.

Баллон нуждается в подготовке: в удалении остатков газа. Если пренебречь очисткой, при резке металла может произойти взрыв. Баллон станет безопасным после проведения следующих мероприятий:

• Откручивают вентиль, чтобы избавиться от остатков газа. Нужно выделить сутки, поэтому емкость оставляют стравливать газ на открытом воздухе или в нежилом помещении с хорошей вентиляцией.
• Затем баллон переворачивают, чтобы слить конденсат (подойдет любая ненужная посудина с крышкой – у конденсата резкий запах).
• В конце емкость заполняют водой до самого верха на несколько часов, чтобы вытеснить остаточные пары. После слива воды баллон можно резать без опаски.

Горизонтальная труба

Еще один способ не дать теплу уйти в атмосферу – задержать его в помещении. Для этого следует немного модернизировать дымоход. Суть процедуры заключается в создании длинного горизонтального участка, который будет отдавать тепло в помещение. Например, в случае бани, небольшого дачного домика или гаража, его длина может составить 3-4 метра (в дополнение к вертикальному участку). Пройдя по трубе, тепло большей частью перейдет в ее металл, после чего попадет в помещение. В вертикальную секцию продукты сгорания попадут уже заметно остывшими.

Какие материалы и инструменты нужны

Для изготовления гаражной или банной печи из газового баллона выбирают стальной, бесшовный пропановый (бытовой) баллон со следующими габаритами:

• Длина корпуса: 1660-1755 мм. Диаметр: 219 мм.
• Толщина стенки: 5,2-8,9 мм.

• Аппарат для сварки (200 А). Средства защиты (сварочная маска со светофильтром, перчатки). Электроды для сваривания конструкционных сталей (диаметр 3-4 мм).
• Шлифовальную машинку (болгарку). К ней нужны отрезные и зачистные диски по металлу (диаметр от 180 мм).
• Верстак с тисками.
• Дрель и комплект сверл.
• Для зачистки шлака от сварки: щетка по металлу (с металлической щетиной), наждачная бумага.
• Слесарный инструмент: плоскогубцы, зубило, молоток.
• Для разметки: рулетка или складной метр, мел (маркер).

Номенклатура материалов зависит от размеров, формы и назначения конструкции. В средний список входят следующие элементы:

• Труба для дымоотвода. Ориентировочные размеры: сечение 120-150 мм, длина 400 мм.
• Лист стали (толщина минимум 3 мм). Из стали изготавливают дверцу для печи.

• Стальная арматура или пруток. Подойдет для изготовления колосниковой решетки, можно сделать ручку для дверки или каменку (если печь предназначается для бани).
• Уголок металлический или профильная труба. Материалы пригодятся для изготовления ножек.

Если планируется печь для бани из газового баллона, потребуется кирпич – из него складывают фундамент для банной конструкции. В качестве наполнения каменки оптимально подойдет диабаз. Не рекомендуется использовать гранит; под действием высокой температуры он быстро разрушится.

Если у вас нет возможности изготовить колосниковую решетку или другие детали, их можно приобрести готовыми. На этом этапе необходимо определиться с типом буржуйки по форме. С учетом ориентации корпуса (будет он расположен вертикально или горизонтально) проводятся все рабочие операции.

Другие варианты печей

Конечно, далеко не все выбирают буржуйки. Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

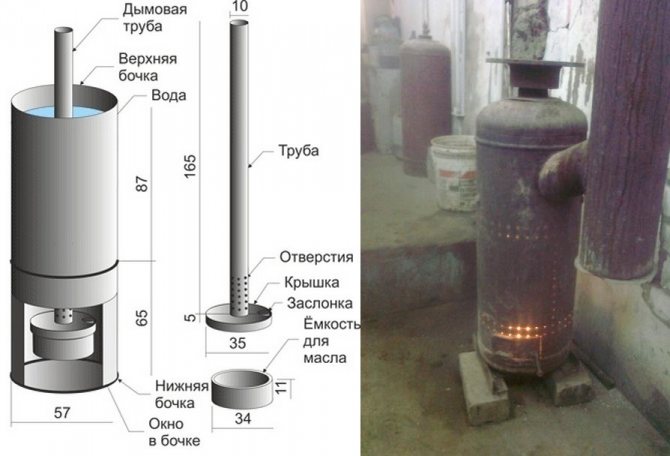

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

• нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
• верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

• цилиндрическая форма;
• вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

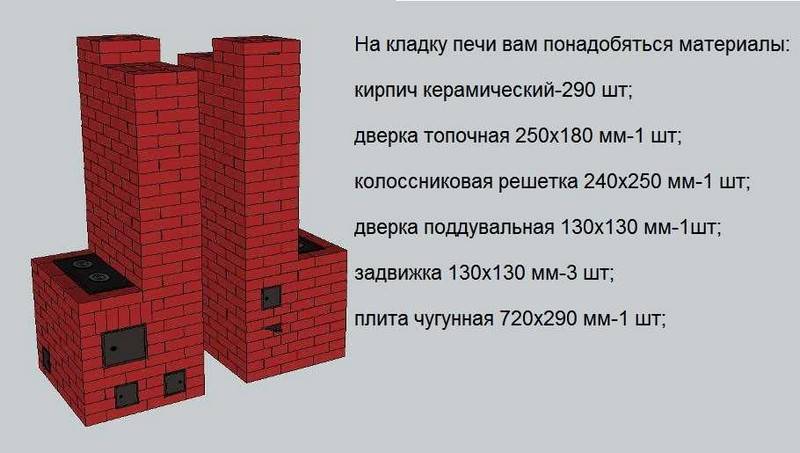

Кирпичная

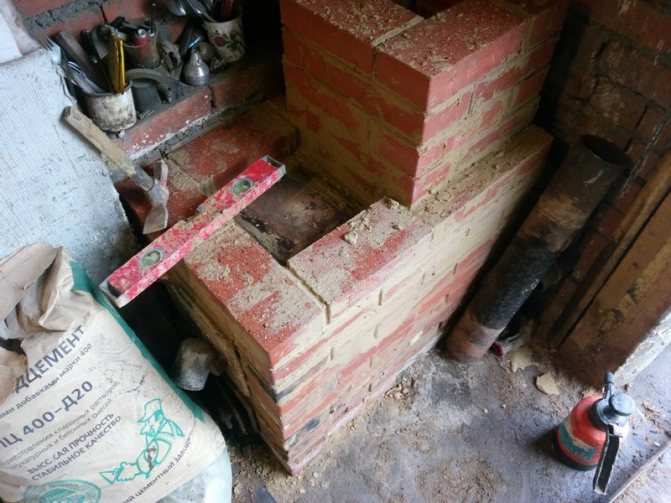

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

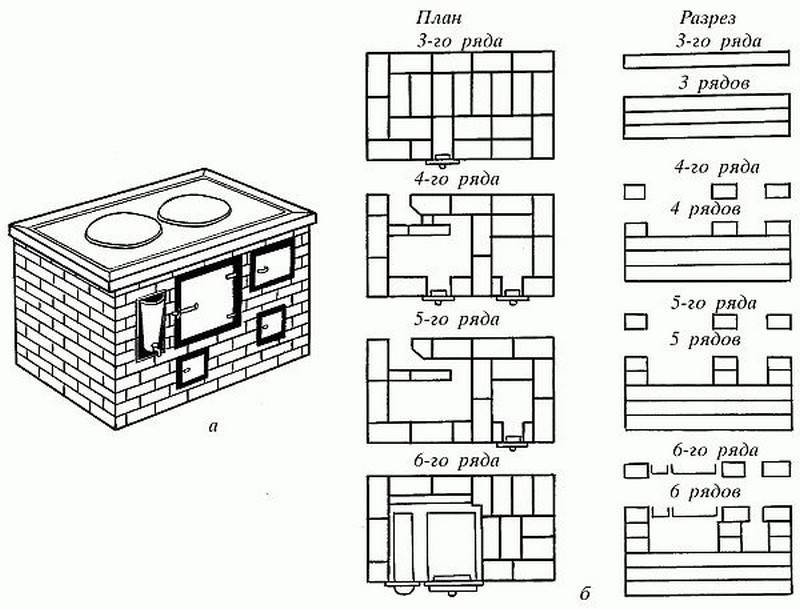

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

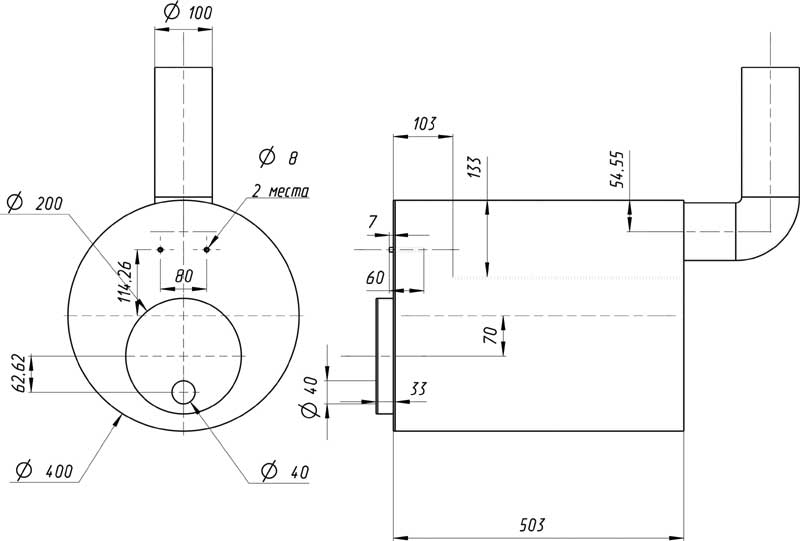

Вам в помощь чертежи уже опробованных на практике проектов.

Порядок изготовления

Ориентацию корпуса выбирают в зависимости от места и цели использования. Горизонтально расположенная конструкция более удобна для приготовления пищи или для бани. Вертикальный вариант чаще служит для обогрева; его ставят в гаражах: места он занимает немного, а тяга в нем сильнее.

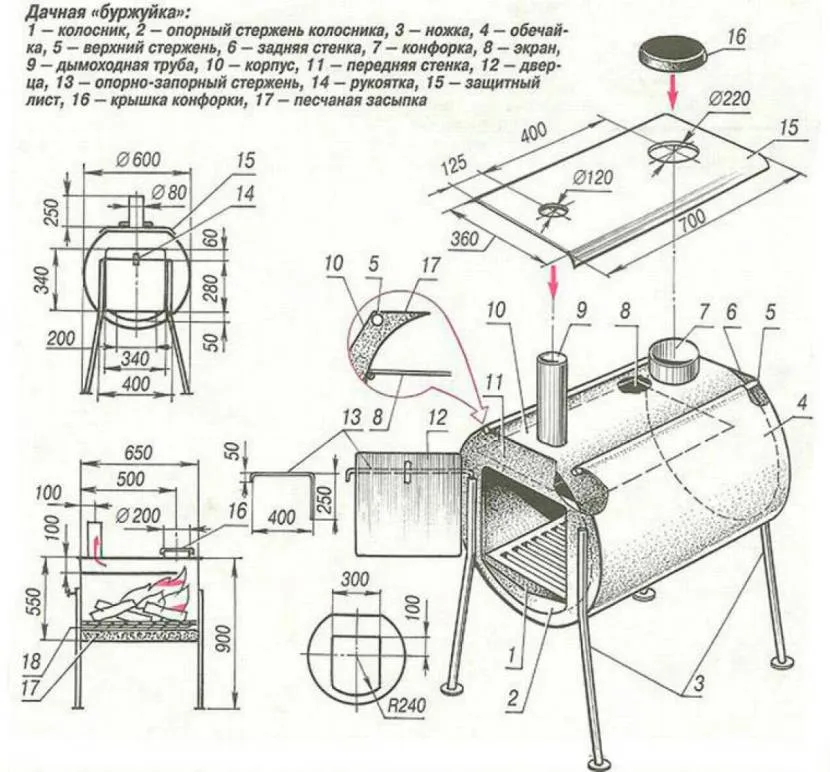

Монтаж горизонтальной буржуйки

Сборку печки-буржуйки проводят в следующей последовательности:

• На торце намечают и вырезают квадратное отверстие для установки загрузочной дверцы (иногда торец срезают целиком).
• У противоположного торца по разметке вырезают круглое отверстие под дымоходную трубу.
• На дне намечают и вырезают отверстие для колосника. Под ним приваривают короб для сбора золы (его изготавливают из листового металла).
• Зольная камера одновременно играет роль поддувала, поэтому ее дополняют дверцей для регулировки тяги. Для изготовления дверцы подойдет вырезанный из корпуса фрагмент, но можно поставить покупную деталь. Готовая дверца облегчает задачу, так как снабжена рамой и щеколдой.
• Для изготовления колосника подойдет толстая арматурная (вязальная) проволока; из нее варят решетку необходимого размера.
• Чтобы эксплуатация была безопасной, нужна надежная опора. В качестве подставки подойдут ножки из уголка или полозья из профиля. Опоры фиксируют на корпусе при помощи точечной сварки; в итоге они должны держать вес конструкции вместе с загруженным топливом.

• К заднему круглому отверстию приваривают патрубок – переходник, через который присоединяют дымоотводную трубу. Труба нужна толстостенная, иначе она быстро прогорит под действием раскаленных продуктов сгорания.

Варианты баллонных печей

Есть несколько основных вариантов таких конструкций:

Простейший из них — это обычная буржуйка. Для неё принято использовать 12-литровый или 27-литровый баллон. Для эффективности прогрева желательно использовать горизонтальное колено для дымохода. Самой сложной частью является присоединение дверцы для отверстия, через которое загружается топливо. Удобна для хранения в городской квартире. Недолговечна в связи с постепенным выгоранием стенок баллона.

Особые длинные печки. Работают в качестве печей длительного горения. Основной принцип работы состоит в том, что топливо постоянно горит при незначительном наполнении топливом. Затем образуются продукты пиролиза, которые сгорают в отдельной камере сгорания. Для обеспечения эффективности горения имеет смысл подогревать воздух, который поступает в печь. Масляная гаражная печка предусматривает вертикальную установку. В качестве топлива используется отработанное машинное масло. Регулировка температуры горения Выглядит конструкция примерно следующим образом.

«Ракета». Её название происходит от того, что иногда она издаёт шум, похожий на рёв ракетных двигателей. Правда, это может происходить, если печь не отрегулирована. Правильно работающая конструкция издаёт разве что тихий шелест. Конструкция её не является особенно сложной и для её изготовления очень удобен 50 литровый газовый баллон. Этот вид обладает многими важными достоинствами. Они хорошо обогревают помещение, экономичны в использовании, относительно просты при изготовлении. Их можно приспособить для обогрева лежанки. Но, с другой стороны, делать их надо точно и аккуратно. Если печь плохо отрегулирована, она будет малоэффективна. Топливом служат дрова (обычно это тонко наколотые щепки или ветки). Оно поступает через трубу сверху. Воздух поступает через отверстие слева внизу. Горение происходит в нижней трубе. Поддув здесь очень сильный. Продукты сгорания поднимаются вверх и выходят через трубу справа, обогревая при этом помещение.Расскажем, что из себя представляет печь под названием «бубафоня». В ней применён особый принцип работы с продуктами пиролиза. Камера сгорания располагается вертикально. Продукты пиролиза сдерживаются специальным металлическим «блином», который ограничивает пространство горения сверху. КПД этой конструкции может достигать восьмидесяти пяти процентов. Эта печь не предназначена для использования влажного топлива. Влажность не должна превышать 12 процентов. Печь очень экономичная по расходу топлива. Удобно использовать для обогрева гаражей или других хозяйственных помещений.

Ракетную печь можно делать не только с помощью газовых баллонов, но и с использованием бочек, консервных банок и других средств.

Видео описание

Об изготовлении печи из баллона для отопления гаража в следующем видео:

Монтаж вертикальной буржуйки

Вертикальная печка для бани из газового баллона изготавливается в следующем порядке:

• Баллон закрепляют в вертикальном положении, срезают болгаркой верхнюю часть (там, где арматура), ниже размечают будущие отверстия под топку и поддувало (через него буржуйку будут чистить от золы).
• На передней части корпуса вырезают болгаркой два отверстия. Верхнее, большое отверстие – под топку, нижнее, поменьше – под поддувало. Можно использовать газовый или плазменный резак.
• Между камерой топки и поддувалом устанавливают колосник. Его трудно найти готовым, нужного размера и формы, поэтому решетку изготавливают самостоятельно из арматурных прутьев. Арматуру нарезают кусками нужного размера и приваривают внутри баллона к стенкам по заранее нанесенной отметке.

Тонкости эксплуатации

Как любую потенциально опасную конструкцию, самодельную печь в баню из газового баллона делают с учетом норм противопожарной безопасности. Чтобы ее эксплуатация была правильной, безопасной и экономичной, разработаны следующие правила:

• Между печью и стенами из бетона (кирпича) должен сохраняться минимальный зазор 20-30 см. До остальных поверхностей должно быть не менее полуметра, при этом прилегающие поверхности отделываются металлом.
• В целях пожарной безопасности печь устанавливают на металлическое или бетонное (кирпичное) основание.
• Рекомендуется оснастить дымоход вьюшкой (заслонкой). Это поможет регулировать тягу и экономить дрова.
• Уход за буржуйкой включает чистку дымохода. Ее проводят дважды, до и после отопительного сезона.

Требования

Если печь использовать для варки еды, то возникает одна важная проблема. Должна быть предусмотрена поверхность, где будет помещаться еда. При этом поток тепла в этом месте должен быть достаточным для качественного приготовления пищи.

Если важны, в первую очередь, задачи отопления помещения, то на первый план выходят другие особенности. Здесь особое значение приобретают:

1. длительное горение;
2. экономность расхода топлива;
3. высокие требования к противопожарной безопасности.

Последнее требование играет важнейшую роль в вопросах эксплуатации печей разного рода. Однако, при отоплении, печь, фактически, длительное время может быть без непосредственного присмотра. А это сильно увеличивает риск возникновения случайного возгорания. Другим важным вопросом является возможность узаконивания самостоятельно изготовленной печи. Этот процесс не является простым и лёгким.

Коротко о главном

Печь-буржуйка, переделанная из газового баллона, десятилетиями остается востребованным отопительным прибором. Она уверенно справляется с обогревом небольших помещений, имеет удобные габариты, а сделать ее по силам домашнему мастеру с начальными навыками в сварочных и слесарных работах.

Для изготовления лучше всего подходят баллоны больших размеров из-под бытового газа. По конструктиву различают горизонтальные и вертикальные модели; первые удобны для готовки, вторые чаще служат источником тепла в гараже, бане или на даче. Готовую печь устанавливают в подготовленном помещении и эксплуатируют с соблюдением правил противопожарной безопасности.

Видео: Как сделать супер печь на дровах из отработанного баллона

Предложенные варианты — это лишь малая часть того, что придумано народными мастерами. Посмотрите, как умелец совместил в одной буржуйке кирпичную кладку и газовый баллон:

Если есть понятие о работе с вышеописанными инструментами и все необходимые материалы, можно попробовать изготовить эту удобную, а иногда и незаменимую печь самостоятельно. Сделав ее своими руками, можно сэкономить достаточно крупную сумму, а также заставить функционировать уже ненужный газовый баллон. Самое главное — ответственно подойти к этой работе и делать ее не торопясь, выверяя каждое действие.
