Компрессор можно назвать довольно распространенным оборудованием, которое применяется для создания давления в различных системах. Встречается просто огромное количество различных вариантов исполнения подобных устройств, все они характеризуются высокой эффективностью в применении. Промышленные компрессоры обходятся в достаточно большие деньги, именно поэтому многие рассматривают возможность создания конструкции своими руками. В интернете встречается много различных инструкций, при выборе учитывается требуемая мощность и производительность. Рассмотрим особенности создания самодельного компрессора из газового баллона подробнее.
Производительность
Она напрямую связана с мощностью, но в то же время показывает, в каком объеме проходит воздух через компрессор за единицу времени.
Для того, чтобы самодельный аппарат мог работать продолжительное время, нужно добиться того, чтобы двигатель постоянно работал в высокоинтенсивном режиме. Плюс к этому нужно обеспечить хорошее охлаждение и смазку поршневой системы.
Так как это проделать крайне хлопотно и особых плодов от этого может и не быть, нужно найти другой выход. Например, использовать ресивер.
Основная роль ресивера – это накопление высокого давления в себе, при помощи мощного компрессора.
Использование такого устройства накладывает определенные ограничения, связанные с размерами ресивера. Но если он будет достаточно крупный, время использования может хватить на выполнение необходимых манипуляций. В крайнем случае можно сделать небольшой перерыв, для того чтобы компрессор восстановил давление.
Как собрать нагнетатель воздуха
Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.
Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.
Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:
- Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
- На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.
- Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
- С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
- Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
- Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.
Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.
Принципиальная схема работы
В общем случае работу ресивера можно описать следующим образом.
- При помощи входного патрубка воздух из компрессора подается в бак, где и накапливается до достижения необходимой величины рабочего давления.
- В процессе накопления воздух охлаждается, в результате чего на дне бака скапливается конденсат — таким образом осуществляется дополнительное осушение рабочей среды, что способствует уменьшению влияния коррозии на все элементы системы. Сливают конденсат, который собирается на дне бака, через специальный краник.
- При достижении необходимой величины давления сжатый воздух поступает в выходной трубопровод и по нему подается на подключенный пневмоинструмент.
На заметку! На практике работой ресивера управляет редуктор, который регулирует величину давления выходящего из бака воздуха.
Принцип действия пескоструйного аппарата
Принцип действия оборудования довольно прост, частицы песка под давлением воздуха или воды с огромной скоростью ударяются об поверхность обрабатываемого материала. Засчёт этого достигается максимальная эффективность работы и возможность чистки труднодоступных мест. Для подачи воздуха используется компрессор. От его мощности будет зависеть выбор диаметра сопла и объёма бака для песка. Для равномерного поступления песка в магистральную систему ёмкость должна располагаться под правильным углом. Для обработки небольших деталей подойдёт пескоструйная камера, сделанная своими руками либо заводского производства.
Использование подходящих емкостей
Для удержания сжатого воздуха под невысоким давлением может использоваться пластиковая бочка, но при более давлении более двух атмосфер потребуется металлическая ёмкость. Умельцы успешно конструируют ресиверы из огнетушителей и газовых баллонов.
Обратите внимание!
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи
Рекомендации специалистов
Проблемы, связанные с использованием самодельного пескоструйного аппарата, могут быть вызваны только тем, что его комплектация и сборка были произведены неграмотно. Если же правильно выбрать элементы для оснащения такого устройства и серьезно подойти к его сборке, то работает оно нисколько не хуже серийных аппаратов.
Изготовленные своими силами пескоструйные установки можно дополнительно оснастить системой рециркуляции воздуха, что позволяет значительно увеличить эффективность их использования. С помощью таких аппаратов можно выполнять более качественную обработку даже в домашних условиях.
Сравнение производительности пескоструйных агрегатов
Приступая к сборке самодельного аппарата для пескоструйной обработки, следует иметь в виду, что основными элементами, которые оказывают влияние на эффективность его работы, являются компрессор и сопло
Следовательно, поиску данных элементов системы надо уделить особое внимание
На выбор компрессора для комплектации пескоструйного аппарата оказывает влияние ряд факторов, основным из которых является тип обрабатываемого материала. Выбор сопла, которым будет оснащена изготовленная своими силами пескоструйная установка, зависит от типа как обрабатываемого материала, так и используемого абразива.
Зависимость расхода воздуха от пропускной способности сопла и давления в системе
Естественно, самостоятельно изготовленные аппараты, предназначенные для выполнения пескоструйной обработки, по своим техническим характеристикам уступают серийным моделям, хотя и позволяют выполнять такую обработку качественно и оперативно.
Как подобрать оптимальные параметры ресивера
Выбор наиболее подходящего ресивера проводится по основным параметрам. Наиболее важным можно назвать объем, который зависит от следующих моментов:
- Производительности установки. В рассматриваемом случае достаточно газового баллона, емкость которого составляет 25 литров.
- Цикличности потребления сжатого воздуха. Этот показатель характеризуется тем, сколько раз приходится включать и выключать установку.
Перед непосредственным использованием газового баллона следует уделить внимание его целостности. Наличие даже незначительных дефектов определяет то, что устройство не может эксплуатироваться. Проверка проводится путем заполнения емкости водой. Кроме этого, вода позволяет освободить ее от остатков газа, которые не должны попасть в систему.
Воздушный компрессор из деталей холодильника и огнетушителя
Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.
1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка
Необходимые детали, материалы и инструменты
В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.
Кроме этого потребуются:
- манометр (как для насоса, водонагревателя);
- фильтр для дизеля;
- фильтр для бензинового мотора;
- реле давления;
- тумблер электрический;
- регулятор давления (редуктор) с манометром;
- армированный шланг;
- водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
- материалы для создания рамы — металлической или деревянной + мебельные колёсики;
- предохранительный клапан (для сброса избыточного давления);
- пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).
Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.
Подготовка мотора-компрессора
Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.
Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.
Подготовка ресивера
С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.
На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.
Сборка схемы
На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.
Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой
Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.
1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор
Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

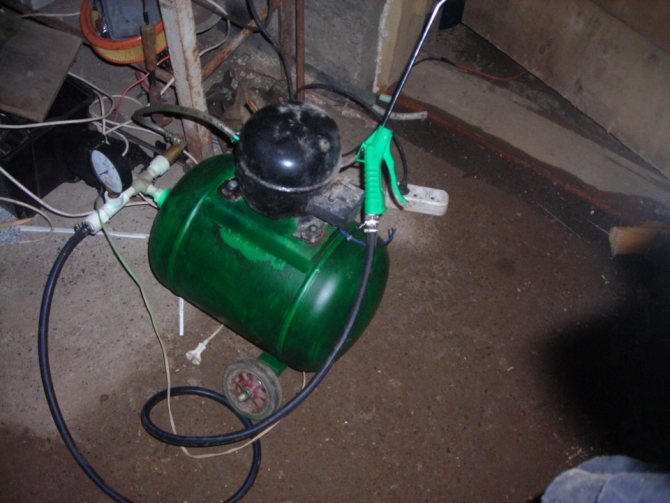

Конечный результат при должном старании хорошо работает и выглядит эстетично.
Металлический баллон
Как создать компрессор из газового баллона своими руками:
- вентиль демонтируется с помощью разводного ключа;
- в баллоне не должно остаться газа;
- внутренние поверхности очищают от грязи и ржавчины;
- в корпус баллона ввариваются трубчатые разветвители для присоединения шлангов. Можно также использовать резьбовые пробки с уплотнительными прокладками;
- производится окрашивание;
- монтируется манометр;
- присоединяются шланги.
Чтобы было удобно периодически сливать конденсат, можно также предусмотреть конденсатоотводчик. Хотя в гаражных условиях для слива скопившейся внутри баллона жидкости можно использовать одно из отверстий, отсоединив шланг.
Электрический нагнетатель воздуха своими руками – Справочник металлиста
Одной из возможностей продлить жизнь старому автомобилю, например любому ВАЗ 2107, 2106, 2114, 2112, является его тюнинг.
Конечно, речь в данном случае идет не об установке новых дисков и чехлов, а в первую очередь о повышении мощности двигателя.
И один из самых простых и вполне доступных вариантов обеспечения этого – установить на мотор механический нагнетатель своими силами.
Компрессор своими руками – с минимальными затратами из металлолома
Польза компрессора при выполнении различных работ в мастерской или гараже, неоспорима. Этот агрегат давно перестал быть достоянием строительных бригад и ведомственных автопарков. Вот поверхностный перечень того, что можно сделать при помощи компрессора:
- Покрасочные работы
- Пескоструйная зачистка любых материалов
- Продувка от мусора труднодоступных полостей агрегатов
- Уборка территории
- Шиномонтаж
- Работа с пневмоинструментом.
Воздушный компрессор можно приобрести в магазине. Тем более что предлагаются комплекты любой мощности и производительности.
Однако подобное оборудование недешево: если вы не планируете извлекать из него прибыль – покупка просто для облегчения ручного труда, может показаться нецелесообразной.
Поэтому многие домашние мастера стараются сделать компрессор своими руками.
Самый простой (и относительно безопасный) самодельный компрессор можно соорудить из обычного автомобильного аксессуара.
Речь пойдет о готовом электроприборе – компрессоре для подкачки колес.
Казалось бы, куда его применить, кроме как по прямому назначению? Особенности конструкции не позволяют подавать большие объемы воздуха за единицу времени.
https://www..com/watch?v=fVjGOVxGF7Y
Этот параметр заслуживает отдельного пояснения:
У компрессора есть две важные характеристики:
Мощность
Способность создать высокое давление без дополнительной нагрузки на двигатель.
У автомобильных агрегатов с этим полный порядок. Можно спокойно нагнетать давление вплоть до 5-6 атмосфер. Правда подкачка колеса до типовых 2,5-3 единиц, занимает добрый десяток минут (при нулевом исходном давлении). За это время недорогие устройства могут просто перегреться, поэтому требуются перерывы в работе.
Это происходит по причине малой производительности автомобильных компрессоров.
Производительность
Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.
Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.
Но стоимость оборудования не позволяет применять его массово, тем более в быту.
Проще говоря – либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.
Самодельный слабомощный компрессор из электродвигателя от игрушки. Простое решение насущной проблемы. Такой компрессор вполне сгодится для подачи воздуха в аквариум. Как сделать своими руками подробно по шагам в этом видео.
Когда будет создано достаточное давление, из ресивера можно подать достаточно большой объем воздуха за короткое время. Затем необходимо подождать, пока компрессор восстановит давление.Так работают все агрегаты, включая установленные на автомобилях с пневматическими тормозами.
Берем запасное колесо, с помощью любимого «Беркута» набиваем 3-4 атмосферы (главное, чтобы покрышка не лопнула), и покрасочный аппарат высокого давления готов.
Это же приспособление используется для продувки при обслуживании мотора или подвески. Только вместо покрасочного пистолета используется продувочный.
Классификация
Кроме того, что существуют мобильные и стационарные ресиверы, специалисты отмечают и другие конструктивные признаки воздухосборников, позволяющие считать их различными видами изделий. Так, существуют горизонтально и вертикально ориентированные емкости.
При этом ресиверы в горизонтальном исполнении более компактны и дают возможность экономно разместить на себе насос, электромотор и другое вспомогательное оборудование. Характерная особенность такой компоновки — минимальная длина соединительных трубопроводов. Благодаря этим особенностям горизонтальные ресиверы получили широкое распространение как в бытовых компрессорах, так и в автомобильных пневмосистемах.
Тогда как в вертикальных воздухосборниках проще осуществляется слив накопившегося конденсата. Кроме того, они более удобны при монтаже компрессорных агрегатов, состоящих из нескольких ресиверов, так как занимают меньше места, чем горизонтальные емкости. Поэтому такие воздухосборники чаще используют на тех промышленных предприятиях, где требуется большое количество сжатого воздуха.
Интересно, что при необходимости однотипные ресиверы можно легко объединить между собой параллельным или последовательным способом соединения. При этом емкости, сцепленные между собой последовательно, обеспечивают более высокую степень осушки воздуха и очистки его от различных примесей. Тогда как параллельное соединение ресиверов повышает ремонтопригодность всей системы, так как для восстановления работоспособности одной емкости не нужно полностью выключать компрессорное оборудование. Неисправный бак просто отключается и ремонтируется. Также этот вариант соединения характеризуется наибольшей пропускной способностью.
Изготовление своими руками
Самодельное устройство рекомендуется выполнять по чертежам. Влагоотделитель для компрессора своими руками зачастую делается из старого ненужного баллона от пропана, трубок, а также штуцера. Заготовку следует установить вертикально в устойчивом положении. К верху приваривается (также можно использовать резьбовые соединения) штуцер. Он необходим для подачи воздуха. Желательно монтировать его возле края баллона. Затем, требуется выполнить входной патрубок. Для этой цели хорошо подойдёт обычная металлическая трубка.
Делается второе отверстие, которое нужно обеспечить клапаном. Оно необходимо для сброса накопившейся влаги. Отверстие следует располагать внизу баллона. На этом этапе нужно произвести все расчёты, а также сделать наполнитель. Для заполнения ёмкости можно применять древесную стружку
Важно знать, что её не следует укладывать плотно. Циркуляция воздуха должна происходить свободно
Адсорбционный аппарат
Влагоотделитель своими руками выполняется для применения в компрессорах. Для создания потребуются водяные и масляные фильтрующие устройства от автомобиля. Входное отверстие в фильтре нужно изменить. Это делается с помощью прочной стальной трубки. Для того чтобы работа готового оборудования была стабильной, следует применять встроенный механизм. Второе отверстие нужно максимально плотно закрыть резьбовой заглушкой. Для этого желательно использовать герметик.
Между стенками корпуса есть небольшое пространство в виде кольца. Его следует заполнить материалом, адсорбирующим влагу. Нужно не забывать, что адсорбент должен поглощать воду постепенно. Для этого необходимо применять резиновые прокладки. Их используют в качестве разделителя пространства на несколько зон.
Самодельное оборудование с использованием силикагеля
Для самостоятельного сбора устройства такого типа необходим будет водяной или масляный фильтр и силикагель. Наибольшей трудностью во время изготовления становится правильное размещение адсорбента. Этапы работы:
- Разобрать на элементы старый ненужный фильтр от автомобиля.
- Если состояние патрубка приемлемое, то его можно использовать в качестве входного отверстия для воздушных потоков.
- Следует тщательно осмотреть фильтр на возможные трещины или отверстия, способные сделать готовый механизм негерметичным. Если такие нашлись, их можно устранить силиконовым герметиком.
- Собрать фильтр.
- Засыпать адсорбент во всё свободные места так, чтобы не осталось никаких пустот.
- Верхнюю крышку необходимо закрепить на болт.
Для удобства также можно приварить специальные кронштейны. Они будут использоваться в качестве крепежа агрегата.
Холодный способ очистки
По такому принципу работают влагомаслоотделители для компрессора. Своими руками подобное устройство собрать не так уж и трудно. Влага под воздействием низких температур конденсируется. Подобные аппараты очень качественно удаляют все жидкие фракции из воздушного потока, который в дальнейшем подаётся на компрессор. Эти устройства обрели большую популярность среди профессиональных автомаляров.
Собрать масловлагоотделитель для компрессора своими руками можно, используя старое ненужное оборудование. Для отделения жидкости из воздуха нужно всего лишь пропустить поток через морозильную камеру или же какое-либо другое холодильное оборудование. В процессе создания возникают и некоторые трудности. Сначала необходимо решить проблему с выводом конденсата из устройства. Для этого к морозилке обычно приваривают специальный штуцер. Также нужно сделать полностью герметичный корпус.
Компрессорный ресивер — назначение
В настоящее время в быту и на производстве широко используются воздушные компрессоры, воздухосборник которых:
- накапливает сжатый воздух, обеспечивая тем самым его бесперебойную подачу к подключенному пневмооборудованию;
- компенсирует возникающие во время работы перепады давления (актуально для винтовых установок), а также пульсацию сжатого воздуха (применимо к поршневым агрегатам);
- осушает сжатый воздух, находящийся внутри бака.
Так, ресивер для компрессора – это универсальное оборудование, не привязанное к конкретной модели компрессорной установки и/или каким-либо условиям эксплуатации последней. Основным требованием, предъявляемым к любому ресиверу, является его полное взаимосоответствие с компрессорным оборудованием по производительности и давлению.
Любой ресивер по своей конструкции — это герметичный бак, емкость которого, как правило, не превышает: 100 л — для мобильных компрессоров и 1000 л — для стационарных установок. Располагают такие баки на специальных рамах или снабжают их колесиками и опорными ножками.
На заметку! Для изготовления воздухосборника чаще всего используют стальные листы коррозионностойких марок (10ХСНД, 16ГА2Ф и пр.). Однако, если давление внутри ресивера не превышает двух атмосфер, то допускается выполнение его корпуса из высокопрочных поли- или эластомеров.
Изготовленный бак в дальнейшем оснащают:
- штуцерами для подключения патрубков;
- запорной арматурой, препятствующей возврату воздуха как в компрессор, так и обратно в бак;
- предохранительным клапаном, при необходимости стравливающим излишки воздуха;
- краником для слива накопившегося конденсата;
- редуктором с манометрами, предназначенным для установки и визуального контроля величины давления.
Как сделать простейший бытовой компрессор своими руками
Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:
- ресивер – автомобильная камера. Можно с покрышкой, можно без нее;
- нагнетатель – автомобильный насос с манометром;
- сосок от негодной камеры;
- ремкомплект для резины;
- портняжное шило.
Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно.
Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.
Собрать такую модель компрессора самому не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.
Ресивер из газового баллона: сложности в сборке и оптимальная работа
Как это не покажется странным, но ресивер из газового баллона – вещь востребованная и важная для многих людей. Непосредственно ресивером должна служить определенная емкость, которая была изначально создана для хранения в ней газов или жидкостей, находящихся под давлением. Ресивер нельзя сделать из пластиковых емкостей! Отличный и единственно верный вариант, а также полностью безопасный – это ресивер из газового баллона 50 л, так как сама емкость способна выдерживать большие нагрузки.
Сравнение покупного и любительского компрессора
Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:
Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.
Обратите внимание!
- Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
- Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур
- Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно
Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.
Компрессоры с использованием в качестве ресиверов всяких ненужных вещей
Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.
Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.
Компрессорная установка с ресивером от КрАЗа
Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.
Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)
Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.
Компрессоры с ресиверами из газового баллона
Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.
Ресивер из гидроаккумулятора
Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.
Ресивер — расширительный бачок от автомобиля ВАЗ
Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.
Фреоновый баллон в качестве ресивера
Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.
Ресивер из колеса
Об этом опыте предлагаем вам посмотреть видео от автора конструкции.
Демонтаж
Чтобы снять компрессор со старого холодильника, понадобится простейший инструмент – несколько ключей и отвёрток, плоскогубцы. Агрегат, который предстоит отключить от систем, расположен сзади внизу.
Развернув холодильник дверцей к стене, первым делом следует передавить медные трубопроводы, связывающие компрессор с охлаждающей решёткой.
Старые модели холодильников заправлялись фреоном – очень токсичным газом, ввиду чего операцию следует проводить в хорошо проветриваемом помещении, а лучше на открытом воздухе, соблюдая крайнюю степень осторожности, чтобы не надышаться ядом
Когда трубки пережаты, их можно перекусить плоскогубцами, после чего демонтировать узел, открутив крепёж.
Мастерим сами
Заманчиво, конечно, купить хороший компактный агрегат в магазине, но это будет стоить немалых денег. Опытный домашний мастер вполне в состоянии сделать компрессор своими руками из имеющихся в распоряжении подручных средств, побывавших в эксплуатации узлов, демонтированных с вышедшей из употребления техники.
Есть примеры, когда в гаражной мастерской собирался компрессор из двс своими руками с использованием мотоциклетного мотора и старого двигателя от легковушки.
Чтобы сконструировать компрессор воздушный своими руками, нужно хорошо продумать план действий, создать схему, подобрать или докупить какие-то комплектующие. Рассмотрим, как сделать компрессор своими руками, используя оборудование от старого холодильника и огнетушителя.
Процесс изготовления компрессора из холодильника
Технология изготовления самодельного компрессора из холодильника состоит из нескольких этапов.
Ресивер
Ресивер для компрессора из газового баллона
Чтобы сделать компрессор из холодильника, необходим качественный ресивер. Для этого используется металлическая емкость с герметичным выходом — пустой газовый баллон на 11 литров. Прежде всего, надо избавиться от остатков газовой смеси в баллоне, для чего его изнутри хорошенько промывают водой. Затем к отверстию в торце прикладывается переходник на 1/4 дюйма и обваривается встык с максимальной герметичностью шва. Готовый переходник следует заглушить болтом.
В нижней части баллона сварным способом устанавливаются опоры с колесиками. Для устойчивости приваривается опора в верхней части, обеспечивающая горизонталь. В результате получается баллон, опирающийся на три точки (два колеса и опорная скоба), снабженный выходным штуцером.
Монтаж компрессора
Устройство компрессора из холодильника своими руками
Следующий шаг — установка компрессора на ресивер. Для этого понадобится приварить сверху горизонтально расположенного баллона две монтажных скобы. Расстояние между ними соответствует положению крепежных отверстий на компрессоре, который будут фиксировать на скобах прижимные болты. Для обеспечения бесшумной работы, которой отличаются самодельные компрессорные установки, сделанные из старых холодильников, между корпусом устройства и скобами следует установить резиновые прокладки.
Важно! Перед установкой компрессора надо заменить масло, находящееся внутри него, на другое, нейтральное к действию воздуха (подойдет лукойловское 10 W-40). Замену масла производят через запаянный отвод, который после этого следует вновь загерметизировать
Для исключения попадания масла в воздух необходимо на выходе из компрессора установить фильтр.
Обратный клапан и переходник на аппаратуру
Установка обратных клапанов — схема
Следующий этап изготовления самодельного компрессора — монтаж обратного клапана и переходника для присоединения регулировочной аппаратуры. Для этого понадобится просверлить в корпусе ресивера соответствующие отверстия — под обратный клапан удобнее расположить сбоку, а под аппаратуру — сверху, поблизости от компрессора.
В корпус ресивера вваривается муфта с внутренней резьбой, такой же, как у обратного клапана. На нем необходимо заглушить отверстие для сброса давления, поскольку подобное устройство имеется в блоке аппаратуры управления, взятого у старого холодильника.
Отверстие глушится винтом, под который предварительно нарезается резьба. Винт обматывается фум-лентой и плотно завинчивается в отверстие. Затем обратный клапан соединяется с отводом компрессора, для чего используется медная полудюймовая муфта-соединитель. Концы трубок с предварительно вставленными частями муфты развальцовывают, после чего муфта плотно соединяется.
Монтаж регулировочной аппаратуры
Лучше всего использовать регулировочную аппаратуру, которая была установлена на холодильнике в комплекте с компрессором. Они оптимальным образом подходят друг к другу. В состав регулировочной сборки обычно входит реле давления, клапаны сброса давления, манометры и нескольких регуляторов.
Сначала устанавливается реле давления. Это черная коробочка с манометром, ее присоединяют через удлинитель с наружной резьбой к выходу в верхней части баллона рядом с компрессором. Затем к реле присоединяются все остальные части сборки.
Регулировочная аппаратура на компрессоре
Подключение электрики
Провода питания компрессора от холодильника подключаются к соответствующим контактам реле давления. Для этого надо снять с реле крышку, после чего станут видны контакты. Трехжильный провод компрессора (с заземлением) подключается к соответствующим контактам (они отмечены специальной маркировкой), подобным образом подключается провод питания, оснащенный вилкой для силовой розетки. Проверяется прочность соединения контактов, крышка реле устанавливается на место.
Провода питания компрессора от холодильника
Самостоятельное изготовление добавочного ресивера
В ряде случаев у владельцев компрессорных установок возникает необходимость подключить дополнительный воздухосборник. Добавочная емкость востребована, когда для выполнения определенной работы требуется большее количество сжатого воздуха, чем может предоставить имеющийся агрегат. В этом случае мастера решаются изготовить дополнительную емкость своими руками.
На заметку! Для самостоятельного изготовления ресивера лучше всего подходят бывшие в употреблении баллоны из под газа либо огнетушители, реально купить которые можно через интернет-сервис «Авито» (цена от 200 до 1500 руб.).
При этом наилучшим вариантом умельцы считают именно газовый баллон, обладающий:
- хорошей емкостью (до 100л);
- сравнительно небольшим весом (до 70 кг);
- способностью выдерживать высокое давление рабочей среды (до 25 атм).
Подготовка к изготовлению воздушного компрессора своими руками
Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.
Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru
Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.
Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru
Ресивер для компрессора своими руками: из чего его сделать
Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.
Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru
Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.
Нагнетатель, манометр и иные детали
Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.
Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru
Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.
Как сделать простейший компрессор своими руками
Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.
Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru
Компрессоры с использованием в качестве ресиверов всяких ненужных вещей
Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.
Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.
Компрессорная установка с ресивером от КрАЗа
Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.
Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)
Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.
Компрессоры с ресиверами из газового баллона
Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.
Ресивер из гидроаккумулятора
Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.
Ресивер — расширительный бачок от автомобиля ВАЗ
Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.
Фреоновый баллон в качестве ресивера
Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.
Ресивер из колеса
Об этом опыте предлагаем вам посмотреть видео от автора конструкции.
Что лучше — самодельный или покупной?
Всего можно выделить несколько основных отличий между ними:
В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней. В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности. Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева. В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы
Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно. Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность
Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома. Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей. В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.
Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.
Выбор ресивера
Выбирая ресивер, нужно руководствоваться теми техническими параметрами, которые должна обеспечивать компрессорная установка. Основные из них:
- диапазон изменения величины давления (от минимального до предельно допустимого);
- оговоренная в документации производительность;
- продолжительность работы пневмосистемы в целом.
На заметку! Не ошибиться с выбором необходимого ресивера потенциальным пользователям помогут различные методики. Например, калькулятор расчета объема бака (свободный доступ в сети Интернет или по запросу). Либо специализированный калькулятор расчета объема бака на сайтах производителей такого вида оборудования.
Но на практике чаще используют упрощенный метод, соотносящий мощность компрессорного агрегата с объемом воздухосборника. При этом рекомендуется выбирать баки с объемом:
- 50-100л — для компрессорного оборудования, мощность которого не превышает 5 кВт;
- до 300л — для аппаратов с мощностью до 10 кВт;
- до 500л — для агрегатов, имеющих мощность порядка 20 кВт и т. д.
Немаловажное значение при выборе ресивера имеют требования, основным назначением которых является обеспечение его безопасной эксплуатации. Главные аспекты отображены в таблице.
Условия эксплуатации | Требования |
Допустимые климатические параметры | Диапазон изменения температуры окружающей среды (°С) — -15…+40. |
Показатель относительной влажности (%) — не выше 80%. | |
Правила, касающиеся места эксплуатации | Достаточное расстояние до источников тепла. |
Отсутствие близлежащих мест хранения горюче-смазочных и взрывоопасных материалов. | |
Недопустимость наличия механических частиц (опилки, мелкая металлическая стружка и пр.) в окружающем ресивер воздухе. |
Кроме того, согласно действующих в России «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ03-576-03 запрещена эксплуатация изделий, не прошедших освидетельствование на предмет работоспособности, а также имеющих дефекты (трещины, коррозию, вмятины и пр.) на внешних поверхностях.
