Замена редуктора на газовом баллоне

Неисправности. Ремонт.

Если Вы решите самостоятельно выполнять ремонт или настройку, убедитесь, что обладаете нужной квалификацией. Некачественный ремонт газового оборудования может стать причиной пожара, взрыва или отравления. После выполнения работ и сборки убедитесь в герметичности и правильной работе прибора. Герметичность проверяется нанесением мыльного раствора на все места соединений. Отсутствие пузырения показывает, что утечки нет. Но обольщаться не стоит. Герметичность нужно будет проверить еще несколько раз (через сутки, трое, неделю эксплуатации), а потом проверять регулярно, так как утечка может возникнуть через некоторое время после начала эксплуатации.

Основные неисправности: давление газа на выходе не соответствует номиналу (причина: сломалась или деформировалась пружина), утечка газа (причины: повреждена мембрана, нарушена герметичность соединения мембраны и корпуса, пропускает поплавковый клапан)

Вашему вниманию подборка материалов:

се, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Если пропускает поплавковый перепускной клапан, то утечка может возникнуть не в самом редукторе, а где-то дальше, например, в газовой плите, так как в этом случае в режиме нулевого потребления (когда плита или какой-то другой потребитель выключены), на выходе редуктора и в газовых трубках давление может достигать входного. Газ постепенно просачивается через клапан, а уходить ему некуда. Если на входе стоит газовый баллон, то давление может достигнуть 15 бар, что в 500 раз выше номинального. Такое давление обязательно приведет к утечке. При этом обнаружить эту неисправность тяжело, так как при включении плиты давление нормализуется. Нет никаких признаков избыточного давления (отрыва пламени). Выявить неисправность можно только измерив давление на выходе в режиме нулевого потребления. Оно может быть не более чем на 20% больше номинального.

Для ремонта редуктор нужно разобрать. Отремонтировать можно только разборный редуктор с пружиной. Герметичные редукторы для ремонта непригодны.

на картинке мембрана лежит нижней стороной кверху.

Осмотр покажет, если есть дефекты мембраны или сломалась пружина. Порванную мембрану можно заменить. Но оно того не стоит, лучше купить новый редуктор, так как герметично соединить новую мембрану с шайбами довольно тяжело. Сломанную пружину можно поменять. Чаще всего пружина не ломается, а просто немного сжимается от времени. В результате давление на выходе становится ниже номинального. Эту неисправность легко исправить, подложив прокладку между корпусом и пружиной. Об этом читайте ниже в разделе о переводе на другое давление.

Мембрана — вид сверху.

Если Вы диагностировали проблемы с перепускным клапаном, то нужно его осмотреть. Он представляет собой трубку с тонким отверстием. К торцу трубки прижимается кусочек твердого каучука, установленный на коромысле. Клапан может не закрываться по следующим причинам: Во-первых

, нарушена подвижность коромысла. Подвигайте его руками, убедитесь, что оно ходит свободно. Если есть проблемы, то подшлифуйте или замените шарниры.
Во-вторых
, износился и порвался кусочек каучука. Его можно удалить острым ножом и заменить, приклеив на его место другой, соответствующего размера.
В-третьих
, торец впускной трубки может быть негладким, с повреждениями и шероховатостями. Это препятствует плотному прилеганию. Торец можно отшлифовать мелкой наждачной бумагой.

Очень часто утечка возникает из-за нарушения герметичности между мембраной и нижней частью корпуса. Устранить неисправность легко. Нужно силиконовым герметиком смазать край нижней части корпуса, куда прилегает мембрана, дать немного подсохнуть (10 минут), установить мембрану, собрать редуктор и дать еще немного посохнуть (2 часа).

При разборе и последующей сборке довольно легко нарушить герметичность прилегания мембраны. Если Вы разобрали редуктор, то при сборке в любом случае, даже если утечки не было, воспользуйтесь силиконовым герметиком. Это повысит надежность.

Recommendations

Comments 25

Замените ещё и электронику и будет вам счастье )

Всём спасибо, буду пробовать подключаться

Можно манометром настроить, если уж не где подключиться.

Да, нужно. Настроить давление и откалибровать.

Если редуктор такой.снимите со старого крышку.и установите на новый.

Если реально никак не попасть к настройщикам, то можно сняв старый редуктор посчитать количество оборотов винта давления до завинчивания его до упора и на новом редукторе закрутить винт и открутив его на это же количество оборотов -0,5-1 оборот, допустим.

Посчитать можно, но нет 100% гарантии, что параметры давления совпадут…

Ни когда не совпадает ((((

У ловато, если выкрутить до конца, то все совпадет)))

Если выставишь точно такое же давление — не нужно. Но для этого все равно надо подключаться…

Соглашусь. И через 1000-1500 давление в новом редукторе может просесть, опять же желательно подключаться.

Если выставишь точно такое же давление — не нужно. Но для этого все равно надо подключаться…

Да не обязательно. Давление можно померить и не в программе. Манометром. Или если его нет — мультиметром. Но это только если старый еще живой.

А как он узнает на какое давление сейчас ГБО настроено?

А зачем знать? По датчику давления можно поставить точно такое же давление. А сколько оно в цифрах — разве важно? Это как иметь дощечку и сделать такую же. Можно померить конечно и разметить такую же. А можно прям по этой отчертить и отпилить )

Ааааа… Ты имеешь ввиду, что надо сделать замер на старом редакторе и такое же давление выставить на новом? Ну да, так можно…))

1) Проверять нужно на работающем на газе моторе, потому что при работе на бензе газ, который находится в рампе, шланге и выходе редуктора, находится в замкнутом объеме. С одной стороны это закрытые газо-форсунки, с другой — закрытый клапан редуктора, с третьей — диафрагма, которая своими движениями изменяет величину этого самого объема, а следовательно и давление в нем.

Переделка на другое давление

Иногда возникает необходимость получить на выходе нестандартное давление. Например, купив плиту для природного газа, я захотел переделать ее на баллонный. Обычным способом является замена форсунок и винтов малого расхода газа, но есть и другой путь — использовать редуктор на мбар 12. Такие редукторы есть в продаже, но встречаются редко и купить их сложно. Можно переделать обычный.

Скажу сразу, что не любой редуктор можно переделать на любое давление. Есть следующие ограничения. Отношение площадей мембраны и впускного отверстия, умноженное на рычаг коромысла, должно быть в полтора раза больше, чем отношение максимального входного давления и выходного. Иначе усилия, развиваемого мембраной под давлением газа, будет недостаточно, чтобы надежно закрыть входной клапан. На практике обычно бывает проще не проводить указанные расчеты, а настроить редуктор экспериментально. Все равно для проведения расчетов его нужно разобрать, чтобы измерить площади и рычаг коромысла.

Для переделки имеет смысл купить редуктор, в котором крепежные винты доступны и не залиты краской. Переделка сводится к изменению упругости пружины. Разбираем редуктор. Если давление нужно сделать меньше, чем было, то немного (на половину витка) укорачиваем пружину, если нужно большее давление, то подкладываем между корпусом редуктора и пружиной прокладку. Укладывая прокладку, проследите, чтобы не закрыть отверстие в корпусе. Собираем, проверяем давление газа на выходе. Повторяем, пока не получится нужное давление. Если после очередного укорачивания давление оказалось меньше нужного, то пружину можно немного растянуть или подложить прокладку.

Если оказалось, что давление на выходе слишком велико, даже при полном отсутствии пружины, то описанное выше соотношение не соблюдается. Выбранный редуктор переделать на нужное давление нельзя.

Когда упругость подобрана, нужно окончательно собрать редуктор, нанеся силиконовый герметик между нижней частью корпуса и мембраной.

регулятор давления «Балтика». из чего состоит и принцип работы регулятора «БАЛТИКА»

Редуктор типа «РДГ» Редуктор типа «Балтика»

Обычно конструкция регулятора давления позволяет в одну стадию понижение давления до уровня давления газовой фазы сжиженного газа ( 2,5 — 5 кПа) на выходе из баллона.

Устройство редукторов практически универсально, но все же существует достаточное число не взаимозаменяемых баллонных вентилей и редукторов. Поэтому в нашей стране, соответствующими стандартами приняты к использованию два типа редукторов «Балтика» и «РДГ». Это обусловлено тем, что в баллонах используемых на Украине в качестве запорной арматуры используется либо вентиль, на который накручивается редуктор типа «РДГ», либо клапан — в этом случае используется редуктор типа «Балтика».

Принцип, использующийся в регуляторах давления всех типов, заключается в следующем. 1 диафрагма; 2, 3 пружины соответственно регулятора и возвратная; 4, 10 отверстия соответственно выпускное и впускное; 5, 6 суппорт и шпиндель диафрагмы; 7 рычаг; 8 корпус. 1 переключатель откр. /закр. ; 2 выходное отверстие; 3 диафрагма второй ступени; 4 диафрагма первой ступени; 5 шаровая муфта.

Чувствительная нагруженная диафрагма под действием, с одной стороны, избыточного давления газовой фазы, а, с другой стороны — пружины открывает или закрывает впускное отверстие клапана. Диафрагма подпирается пружиной, регулирующей давление. Таким образом, редуктор может настраиваться на закрытие при любом давлении. Будучи отрегулированным на определенное выходное давление, такой редуктор будет выдерживать его независимо от колебаний входного давления и изменения отбора газа.

Как работает редуктор для баллона:

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор . Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.

Пару слов об устройстве редуктора ГБО

Понятие сути редукторных систем, которыми оснащается газовое оборудование, лежит через рассмотрение его общей концепции. Всем известно, что газ, представленный пропаном или метаном, находится в баллоне ГБО под большим давлением и в сжиженном состоянии. В стандартном виде подача такого топлива в камеры ДВС не представляется возможной, ибо для его работы нужно приготовить топливно-воздушную смесь. Именно приготовлением последней занимается типовой редуктор ГБО.

Отметим, что газовое оборудование не всех поколений оснащается редукторными системами. Так, к примеру, два последних поколения ГБО под номерами 5 и 6 не имеют данной аппаратуры, ибо поставка газа в них предусмотрена сжиженная. Однако на газобаллонном оборудовании 1-4 поколения редуктор является неотъемлемой частью системы. Во многом правильное функционирование газовых установок зависит от стабильной работы и настройки редукторной аппаратуры, о чём не стоит забывать.

Конструкционно, газовые редукторы ГБО любого поколения – это узлы-испарители, которые преобразуют сжиженный пропан или метан в испарённый газ, уже отправляемый во впускной тракт для смешивания с воздухом, а затем в камеры сгорания мотора. Устройство узла предполагает систему из нескольких последовательно располагающихся камер, разделённых между собой клапанами. Принципы работы редуктора ГБО 2-4 и частичного первого поколения заключаются в следующем:

Газ в сжиженном формате подаётся до впускного тракта редуктора, называемого разгрузочным клапаном;
Последний производит дозировку и грамотное распределение топлива, что осуществляется либо механическим путём (на вакуумных редукторах), либо электронным (на редукторах с электромагнитными клапанами и блоком их управления);
После этого осуществляется испарение газа, и он поступает непосредственно в двигатель через его коллектор, где и смешивается с воздухом.

В любом режиме работы двигателя ему требуется не сжиженный газ, а топливно-воздушная смесь, готовящаяся в отмеченном выше порядке посредством испарения. Для осуществления последнего используются специальные испарительные элементы и их камеры. В зависимости от того, через какое количество камер проходит газ до момента полного испарения, выделяют одноступенчатые, двухступенчатые и трёхступенчатые редукторы ГБО. Вне зависимости от способа организации испарения в его процессе неизменно меняется давление в камерах, как правило, в меньшую сторону. На сегодняшний день наибольшую популярность имеют редукторные системы с двумя испарительными камерами, которые используются на ГБО от Ловато, ГБО на метане и аппаратуре .

Устройство редуктора, в целом, совершенно одинаково и на аппаратуре второго поколения, и на оборудовании четвёртого. При этом совершенно без разницы, пропановое ГБО используется на автомобиле или метановое. То есть, «карбюратор» любой газовой аппаратуры – совершенно одинаковый узел на всех её формациях, естественно, предполагающих использование данного узла.

Типы газовых редукторов

Из школьного курса в сознании всплывает понятие негорючий – инертный газ. К этой обширной группе относятся азот, аргон, гелий, неон и т.д. они не поддерживают горение и не горят. Широкое распространение нашли в качестве защитного газа при сварочных работах. С другой стороны есть горючие газы (бутан, водород, метан, пропан, пропилен и т.д.), которые или сжижают или сжимают с последующим перемещением их баллоны. Так вот, чтобы не допустить путаницы, инженеры еще на этапе производства, предложили нарезать разностороннюю резьбу.

Таким образом, газовый редуктор предназначенный для использования в группе горючих газов изготавливается с левой резьбой. Противоположной резьбой заворачивающейся направо обеспечивают газовый редуктор для инертных газов. Среди прочего, производители применяют цветное окрашивание, способствующее более яркому выделению.

Прежде чем купить газовый редуктор для баллона, советуем вам обращать внимание на пропускную способность устройства. Оптимальным решением будет купить газовый редуктор 2 поколения. Прежде чем совершить покупку, необходимо убедиться, что выбранная модель удовлетворяет параметрам расхода газа, достаточным для потребляющего прибора.

Применение

Газовый редуктор широко распространен в домашнем и частном хозяйстве. Эксплуатируются они на всех видах газа, находят применение в самых разнообразных отраслях промышленности. Газовый редуктор можно встретить в сельском хозяйстве, в строительном комплексе, в медицинских учреждениях, да и просто на загородной даче.

К примеру, кислородный редуктор применяется как при сварочных работах, так и при оказании медицинской помощи. Что касается ацетиленовых газовых редукторов, то найти их можно в любой слесарной мастерской.

Пропановые редукторы незаменимы во время строительных работ, не обойтись без них в мероприятиях связанных с настилом кровельных и битумных материалов. Газовый редуктор на пропановый баллон стал не роскошью, а необходимость, с его помощью миллионы домохозяек регулируют давление поступающее от баллонов к газовым плитам. Пропановый редуктор часто носит смешное название, и если вы поинтересуетесь в магазине, можно ли у вас купить редуктор лягушка для газового баллона, то не сомневайтесь, продавец прекрасно поймет ваш запрос.

Стандарты подсоединения к системе

Широко распространены устройства, поддерживающие два стандарта подключения редуктора к газовому баллону:

ГОСТ — распространен в странах СНГ, применяется на стальных баллонах местного производства.
GLK европейский стандарт, используется преимущественно на композитных баллонах.

Подключение редуктора к газовому баллону

По присоединению рабочего патрубка:

Резьбовое соединение.
Ниппели на 6,3 или 9 мм.
Универсальный ниппель.
GLK.

Некоторые газовые редукторы, например, РГДС, на заводе комплектуются запрессованным в корпус ниппелем на 9 мм.

Редукторы с регулировкой рабочего давления снабжаются резьбовым полудюймовым выходом, в котором в качестве опции можно закрепить накидной гайкой и универсальный ниппель.

Безопаснее использовать устройства, совпадающие по стандарту. Каждый переходник — это дополнительное соединение, повышающее риск утечки газа.

Редуктор на газовый баллон

Раз уж мы выбираем редуктор для газового баллона, то считаем необходимым затронуть тему самой емкости. Технологический процесс, и повсеместное внедрение новых инновационных материалов дает свои плоды. На рынке все чаще можно встретить новые композитные баллоны, пришедшие на смену старого поколения. Современные модели, в отличии от устаревших предшественников имеют меньший вес и предлагают больший уровень безопасности. Новейшие технологии изготовления проходят многоуровневую проверку, на полигонах композитный баллон подвергают взрыву, но даже после таких испытаний вы не найдете мелких осколков.

С какими машинами и ГБО мы работаем

Наши специалисты осуществят замену газового автомобильного оборудования 1, 2 и 4 поколения как на отечественных машинах, так и на иномарках, газелях, легковых и внедорожном авто. Установка и замена редуктора 4 поколения на автомобиле производится с гарантией – 2 года с момента монтажа.

Газовый редукторов для газового баллона, цена и виды

Попробуем выбрать редуктор для газовых баллонов, из тех популярных видов, что пользуются наибольшим спросом среди потребителей. Заглянем на рынок газовых приборов и уточним, какая цена на газовый редуктор для баллона сложилась на конец 2017 года.

Бытовой газовый редуктор РДСГ для стабилизации пропана

Лидирующие позиции на рынке, да и у потребителя на даче, занимает устройство РДСГ-1-1,2 «Лягушка» с резьбовым креплением. Не уступает по популярности редуктор РДСГ-2 «Балтика» с оснащением безрезьбового соединения. Оба лидера представляют простейшую конструкцию. Следствием чего, могут предложить минимально низкую стоимость. Паспортные характеристики: — входное давление от 0,7 до 15,7 Bar; — выходное давление лежит в диапазоне регулировки от 30 до 32 mBar; — вес устройства 310 г.; — допустимая эксплуатация в диапазоне от -30 до +45 ±3 °C ; — характеристика пропускной способности газа — 1,2 м3/час. Купить редуктор рдсг 2-1.2 Балтика или рдсг 1-1.2 Лягушка можно до 350 рублей.

Регулятор давления РДСГ 2-1,0 «Балтика»

По конструкции регуляторы типа «Балтика» — прямого действия. Они просты и удобны в эксплуатации. Приобретать их следует отдельно, в отличие от клапанов, которые заранее устанавливают на баллоны и продают вместе с ними. На несколько сменных баллонов достаточно иметь один регулятор (рис. 1-10-3а).

Рис. 1-10-3а. Регуляторы давления газа РДСГ 2-1,0 (Балтика) с клапаном на баллоне:

1 — рукоятка; 2 — штуцер; 3 — резиновое уплотнительное кольцо; 4 — клапан; 5 — резьбовая втулка баллона;

К бытовым газовым приборам регулятор присоединяют с помощью резинотканевого рукава с внутренним диаметром 10 мм.

При монтаже регулятора на клапане, рукоятки кранов бытового газового прибора (чаще всего газовой плиты), соединяемого с регулятором, устанавливают в положение «Закрыто». Резинотканевый рукав, соединяющий бытовой газовый прибор с регулятором, обжимают на штуцере регулятора металлическим хомутом.

Рукоятку регулятора поворачивают в положение «закрыто» и надевают регулятор на клапан баллона, наполненного газом. Для этого охватывают регулятор ладонями и отжимают пальцами вверх пластмассовое кольцо, насаживают регулятор на клапан, опускают кольцо с усилием до упора так, чтобы шарики перешли и зацепились за выступ на клапане. При этом между регулятором и клапаном обязательно наличие резинового уплотнительного кольца.

Рукоятку регулятора переводят в положение «Открыто» (изображение пламени на рукоятке окажется сверху) и проверяют герметичность соединения регулятора с резинотканевым рукавом и клапаном обмыливанием.

При отсутствии утечек открывают кран и зажигают горелку газового прибора.

После окончания действия газового прибора рукоятки регулятора и кранов переводят в положение «Закрыто». При длительных перерывах в пользовании (более 4—5 ч) газовым прибором рукоятку регулятора переводят в положение «Закрыто» (при перекрытых кранах газового прибора).

Для снятия регулятора с клапана баллона отжимают вверх пластмассовое кольцо и поднимают за корпус регулятор.

При длительном бездействии регулятора его лучше отсоединить от клапана баллона, рукоятку перевести в положение «Открыто», а шарики слегка смазать.

Если обмыливание покажет утечку газа из-под регулятора, то его рукоятку переводят в положение «Закрыто» (при закрытых кранах газового прибора) и снимают регулятор с клапана. Затем выносят баллон с клапаном из помещения и повторяют обмыливание самого клапана. Если обнаружена утечка газа из клапана, то следует вызвать специалиста или, соблюдая меры предосторожности, доставить баллон с клапаном на пункт зарядки.

пользоваться неисправным регулятором и производить его самостоятельный ремонт; устанавливать регулятор на клапан и снимать его, если рукоятка находится в положении «Открыто» и краны бытовых газовых приборов не закрыты (в положении «Открыто» выступивший шток регулятора надавит на запирающее устройство клапана, и газ вырвется в помещение);
монтировать регулятор на клапан при отсутствии между ними резинового уплотнительного кольца, а также наличии на кольце круговых продавливаний или трещин;
проводить самостоятельный ремонт клапана даже на опорожненном баллоне, так как из него выделятся остатки паров газа.

Источник

Редуктор для газового баллона виды

Среди многочисленных промышленных изобретений ведущее место за запорной арматурой, используемой в качестве регуляторов (редукторов) вентильного типа для газовых баллонов.

Назначением редуктора для газового баллона бытового является снижение и поддержание давления пара сжиженного газа, поступающегося из баллона, в регламентированных пределах.

Редуктор промышленного изготовления НЗГА РДСГ-1-1.2 корпусного типа представляет собой регулятор для постоянно заданных параметров газовой смеси:

давлением подводимой смеси на входе в бытовом газовом баллоне 0,07-1,6 МПа
давлением регулятора 2000-3600 Па на выходе
минимальным расходом газа 1,2 м3/ч.

Редуктор устанавливают в горизонтальной плоскости относительно вентиля баллона. Регулятор имеет заводские настройки, обеспечивающие поддержание параметров смеси после заправки бытовых газовых баллонов, повсеместно используемых. Сжиженная газовая среда в баллоне остается под давлением 15 бар. С использованием редуктора пропанового давление понижается до 36 мбар.

Понятно, что любое отклонение от заданных параметров системы понижения давления газа может обернуться несчастным случаем. Исключить возникновение неприятности помогают полезные советы.

Полезные советы

Конструкция редуктора НЗГА РДСГ-1-1.2 несложная. Мембранный одноступенчатый редуктор круглой формы ø 52 мм без внешних регулировочных элементов и контрольных манометров размерами 150х105 мм присоединяют к баллону пропановому (LPG) вентильного типа ВБ-2 стандартной накидной гайкой с левой резьбой.

Присоединительные размеры составляют:

вход — гайка СП 21,8LH 14/1″
выход — штуцер отбора газа под Dу 9.

Казалось бы, все просто для подключения регулятора, ежедневной регулировки и подачи газа потребителю.

Однако, в процессе эксплуатации газового оборудования не исключено возникновение неисправностей газового редуктора. Большинство пользователей производит ремонт газового редуктора, воспользовавшись услугами газовых служб. Устранить неисправности можно самостоятельно.

Назначение баллонного пропанового редуктора БПО 5-2

Пропановый редуктор БПО 5-2 используется для снижения и стабилизации напора бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Устройство и принцип работы пропанового редуктора БПО 5-2

Этот пропановый редуктор построен по однокамерной схеме, на входе имеет патрубок с резьбовой накидной гайкой для присоединения к баллону. Корпус отлит из алюминиевого сплава, крышка корпуса изготовлена из полиамида.

https://youtube.com/watch?v=eXophZ3QC3M

Особенностью исполнения пропанового редуктора являются его малые размеры и вес, что делает БПО 5-2 удобным в перевозке и хранении.

Технические характеристики пропанового редуктора БПО 5-2

Пропановый редуктор производится старейшим в стране изготовителем газового оборудования — :

Технические характеристики редукторов

Вес 0,34 кг.
Длина × ширина × высота 135 × 105 × 96мм.
Рабочая температура -15+45˚С.
Максимальное давление на входе 25 кг/см3.
Рабочее давление 3 кг/см3.
Максимальный расход газа, 5 м3/час.
Способ подключения W 21,8-14 ниток на 1″ LH.
Рабочее подключение М16х1,5 LH.

Комплектность газового пропанового редуктора БПО 5-2

В комплект поставки входят:

Пропановый редуктор в сборе.
Технический паспорт.
Ниппель под рукав 6,3 или 9 мм.
Упаковка.

Меры безопасности при работе с пропановым редуктором БПО 5-2

Пропан является источником повышенной опасности. Чтобы сознательно следовать требованиям безопасности, надо понимать, какие именно угрозы несет в себе сам газ и использующие его устройства:

Меры безопасности при работе с пропановым редуктором БПО 5-2

Прежде всего, пропан огнеопасен. Неправильное обращение с ним может вызвать серьезную угрозу жизни и здоровью людей, а также материальным ценностям.
Пропаном нельзя дышать. В атмосфере пропана человек погибает. При вдыхании небольших количеств он приводит к отравлению, вызывающему головную боль и рвоту.
Пропан взрывоопасен при определенных условиях, при достижении определенной концентрации пропана в воздухе происходит объемный взрыв. Взрыв также происходит при резком повышении температуры в баллоне.
При быстром истечении пропана из баллона в атмосферу происходит сильное понижение температуры, которое может привести к тяжелым и глубоким обморожениям.

Правила для работы с пропановым баллоном

Чтобы избежать этих неприятных последствий, при работе с пропаном необходимо соблюдать следующие правила:

Не работать с пропаном рядом с источниками открытого огня или сильного нагрева.
Не вносить в зону работы другие легковоспламеняющиеся вещества.
Не использовать рядом с пропаном несовместимые с ним химически материалы, такие, как нитраты и перхлораты.
Не использовать газовое оборудование и арматуру, имеющее видимые механические повреждения и признаки утечки газа.

Правила эксплуатации пропанового редуктора БПО 5-2

Правила эксплуатации содержат, прежде всего, требования неукоснительного соблюдения мер безопасности, перечисленных выше.

Каждый раз перед началом эксплуатации необходимо осмотреть пропановый редуктор, соединительную арматуру, подводящие шланги на предмет наличия механических повреждений и видимых и слышимых признаков утечки. При обнаружении таких признаков начинать эксплуатацию недопустимо, поврежденное оборудование подлежит ремонту или замене.

Правила эксплуатация пропанового редуктора

Если стрелка манометра не двигается или , наоборот, скачет при постоянном расходе газа — он неисправен и подлежит замене.

Необходимо также внимательно следить за сроком проведения плановой поверки манометра пропанового редуктора на соответствие паспортным техническим требованиям. Такая проверка должна осуществляться специальной сертифицируемой организацией не реже одного раза в пять лет.

Кроме того, необходимо соблюдать порядок подключения пропанового редуктора к баллону и к потребляющим устройствам. Не реже раза в месяц нужно проверять состояние фильтра и при необходимости очищать его.

Неисправности газового редуктора, ремонт

Неисправности редуктора газового могут быть связаны с несоответствием номинала давления пропана или газовой смеси на выходе, влекущие деформацию и повреждение внутренних элементов регулятора: мембрану, пружину, торец перепускного клапана и утечку газа.

Естественно, для определения причины неисправности потребуются определенные знания и навыки. Узнать причину неисправности и произвести самостоятельный ремонт можно, отсоединив арматуру и разобрав корпус регулятора.

Подскажем, что для определения уровня давления рекомендуется воспользоваться параметрами:

размерами мембраны редуктора
типом и характеристиками редуцирующей пружины
механическим усилием для закрывания перепускного редуцирующего клапана.

Подскажем, что редуктор «лягушка» являет собой нерегулируемый вариант давления. Более сложные редукционные системы используют для настраиваемых автомобильных систем.

замена мембраны

Мембрана редуктора НЗГА РДСГ-1-1.2 представляет собой вкладыш круглой формы из промасленного резинотканевого маслобензостойкого полотна толщиной δ=3 мм, закрепленный по разметке окружности крышкой корпуса.

Возможной причиной дефекта является нарушение герметичности между мембраной и корпусом. Неисправность устраняют для создания лучшего прилегания мембраны, смазав край нижней корпусной части герметиком. Надмембранная часть корпуса имеет верхнее отверстие, обеспечивающее сообщение со средой.

замена пружины редуцирующей

В редукторе для газовых баллонов используют длинную пружину редукционную 1 степени параметрами D=15,5, d=1,4, количеством витков 12-14, уравновешивающую усилие мембраны и входного клапана в рабочем состоянии.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Особенности монтажа

Как известно, с газом следует обращаться крайне осторожно по причине его взрывоопасности, ведь даже небольшая утечка или некачественное соединение может привести к крайне печальным последствиям.

Подключение баллонного газа к плите не должно происходить при отсутствии одного из нижеперечисленных элементов:

Плита, рассчитанная на использование сжиженного газа (как правило, при подключении техники, рассчитанной на давление из централизованной сети, конфорки горят плохо с характерным желтоватым цветом пламени).

В этом случае подойдет как специальная плита для дачи под баллон, так и замена жиклеров старой плитки специальными для сжиженного газа.

Емкость с пропанобутановой смесью.

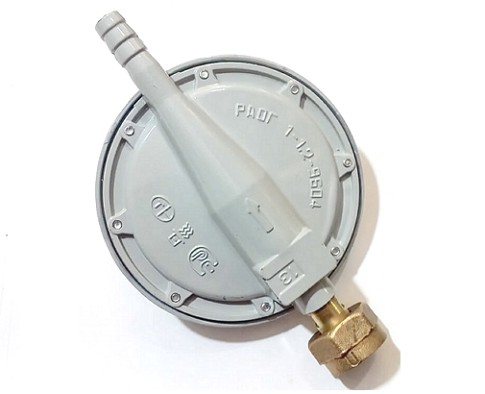

Редуктор. Данный агрегат необходим для выравнивания давления газа при постепенном уменьшении количества смеси в баллоне.

Газовый шланг гибкий из резины или полугибкий сильфонный шланг. Согласно нормам СниП баллон устанавливается не ближе, чем 1 м относительно плиты или приборов отопления.

При этом шланг должен располагаться свободно, без натяжения. Поэтому его понадобится приобрести примерно на метр больше, чем требуется.

Соединительные элементы. Штуцеры и винтовые хомуты для резинового шланга.

В случае использования сильфонных шлангов – резьбовые переходники.

Мыльный раствор для проверки возможной утечки газа после завершения монтажа.

Пошаговое руководство

Если все необходимое для установки у вас уже имеется, то пришло время рассказать, как подключить газовый баллон к плите своими руками:

Шаг 1. Подключение к плите

Газовая плита перед подключением должна уже быть установлена на свое место:

К выводной трубе плиты подсоединяем шланг, наворачивая его на отверстие трубы и затягивая хомутом.
В случае использования резьбовых переходников, достаточно плотно накрутить их на резьбу трубы, предварительно намотав ленту-нерметик на резьбу.
Все манипуляции проводятся без подключенного баллона, то есть другой конец шланга к нему не присоединен.

Шаг 2. Подключение газового редуктора

При использовании газовой бытовой техники, получающей топливо из централизованной системы газоснабжения, наличие этого элемента необязательно. Однако использование сжиженного газа в баллонах требует наличие редуктора для выравнивания давления выходящего потока:

Редуктор устанавливается с помощью переходника на выходном отверстии газового баллона, обязательно использование герметизирующей фум-ленты.
На выходное отверстие редуктора устанавливается газовый шланг, который фиксируется с помощью хомута.

Шаг 3. Установка баллона

Место расположения баллона должно соответствовать всем нормативам и требованиям техники безопасности. Его можно установить как в помещении, где находится плита, так и в соседнем или же в специализированном ящике на улице или подсобном помещении.

Чтобы правильно установить баллон, необходимо соблюдать следующие условия:

Не устанавливать оборудование в цокольных помещениях, подвалах, полуподвалах, постройках выше двух этажей.
Расстояние от приборов отопления и газовых плит не должно быть меньше 1 м.
Металлический шкаф для баллона, располагаемый на улице, должен защищать его не только от осадков, солнечных лучей, но и от замерзания, поэтому должен быть утепленным ии подогреваемым.
Баллон должен располагаться на ровной чистой, сухой поверхности. Если это пол в специальном шкафчике, то сам баллон устанавливают на поддон или рейки, не на само дно.

Шаг 4. Проверка на наличие утечек

Подключение баллона к плите проверяется с помощью концентрированного мыльного раствора:

Приготавливается раствор из мыла и теплой воды, взбивается до легкой пены.
С помощью губки или тряпочки наносим раствор на места соединения газового шлага и всех элементов.
Если появляются мыльные пузыри — есть утечка. В ином случае вы сделали все правильно.

Если удалось убедиться в герметичности подключения, выставляем на редукторе необходимое давление и приоткрываем винт баллона для запуска газа в систему.

Включаем конфорки и оцениваем цвет и качество пламени: если оно голубовато-зеленое и ровное, то давление в норме.

Подключить газовую плитку можно к нескольким баллонам одновременно с помощью соединительной рампы.

Полезные советы

Чтобы монтаж газопровода был наиболее безопасным, нелишним будет знать о некоторых полезных советах:

Морозоустойчивые газовые смеси

— можно заправлять в баллоны, хранящиеся на улице или неотапливаемых помещениях (однако цена и спрос в сезон будет гораздо выше).

Морозостойкая смесь не нуждается в утеплении и испаряется при температуре воздуха до -40 °C

Порядок монтажа и запуска

В целях обеспечения пожарной безопасности следует соблюдать следующий порядок монтажа и запуска оборудования:

Провести тщательный внешний осмотр емкости, газового редуктора и трубопроводов и убедиться в отсутствии видимых дефектов и чрезмерного нагрева.
Присоединить редуктор к газовому баллону.
Присоединить устройство — потребитель к редуктору
Приоткрыть вентиль баллона, прислушаться.
Открыть вентиль редуктора (если присутствует).
Открыть вентиль устройства — потребителя и начать его использование.

При наличии свиста или щелчков немедленно закрыть вентиль газового баллона.
