Почему не работает дрель: основные неисправности

Значимые конструктивные отличия между различными моделями дрелей – наличие либо отсутствие реверса, регулятора оборотов и ударного режима. В остальном инструмент любого бренда состоит из одних и тех же узлов. Вне зависимости от того, не работает ли дрель Интерскол, Bosch, Metabo или DeWALT – источники неполадок будут одинаковыми, переменными станут лишь характеристики и параметры запчастей.

Если дрель совсем не включается – основные причины этого в электрике:

• обрыв жилы сетевого шнура, что несложно выявить при помощи мультиметра;
• нарушение контакта жил кабеля с клеммами пусковой кнопки;
• выход из строя электродвигателя: межвитковый пробой обмоток якоря или статора, их обрыв, пробой на корпус. Мультиметр поможет диагностировать эти дефекты, но их самостоятельное устранение в бытовых условиях невозможно;
• когда дрель включается через раз или работает с перебоями (при исправном сетевом кабеле) – велика вероятность износа щеток, замена которых не представляет особой сложности;
• нагрев или оплавление корпуса вызывают чрезмерные нагрузки на двигатель;
• одна из частых причин поломки – не работает кнопка дрели в результате износа рабочего слоя реостата, выхода из строя регулятора оборотов или реверса.

В ситуациях, когда перестала включаться дрель Hitachi, DWT, Makita и др. при исправной электрической части, дефекты следует искать в механических узлах. Чаще всего это:

• повреждение шестерен редуктора, сопровождаемое характерным скрежетом;
• износ зажимных губок патрона, в результате чего нарушается надежность фиксации сверла или иного инструмента;
• заклинивание или чрезмерный люфт в опорных подшипниках, что требует их полной замены.

Чтобы самостоятельные поиски и устранение неисправности не отняло у вас слишком много сил и времен – обратитесь в СЦ «Удачная техника сервис». Качественно, быстро и недорого – основные принципы компании при ремонте дрелей и множества иных видов ручного инструмента!

Источник: service.udt.ru

Общие электрические неисправности перфоратора Bosch 2-26

Инструменты для ремонта шнура дрели: отвертка, бокорезы, индикаторная отвертка, мультиметр, изолента, паяльник, набор для пайки.

Обойные молотки и перфораторы, как правило, работают в жестких, тяжелых условиях, которые сопровождаются ударами и постоянными вибрациями, а также подвергаются загрязнению грязью и пылью, что является частой причиной поломки инструмента.

Одним из основных элементов перфоратора является ударный механизм, который может быть электромагнитного или пневматического типа. В первом случае работой ударного механизма управляют 2 электромагнитные катушки, которые создают возвратно-поступательные движения сердечника, а сердечник передает эти удары на торцевую часть инструмента.

Для того, чтобы определить и устранить причину возникновения данных явлений, перфоратор с отбойным молотком необходимо разобрать.

Типовые неисправности аккумуляторных шуруповертов

1. Появление биения патрона. Если вы столкнулись с такой неисправностью, значит, у вас по какой-либо причине согнулся шпиндель редуктора или пришел в негодность его подшипник. В качестве подшипника в разных моделях шуруповертов может использоваться устройство шарикового типа или же втулка из бронзы. В любом из приведенных случаев придется менять весь редуктор шуруповерта.

2. Свист или скрип при работе электродвигателя. В этом случае двигатель шуруповерта работает, но при этом издает нехарактерные звуки. Причиной данной неисправности может быть отделение одного из магнитов двигателя от корпуса и прилипание его к телу ротора. Также проявление постороннего звука может вызывать засорение подшипника ротора. Если конструкция шуруповерта позволяет разбирать двигатель, то отпавший магнит можно вернуть на место (если он не был поврежден) и закрепить подходящим клеем. Проблему со свистящим подшипником скольжения можно решить смазыванием его с обеих сторон жидкой смазкой-спреем, например WD-40. Не помешает также тщательно смазать сам вал ротора. Следует заметить, что быстрое засорение подшипников и появление после этого свистящих звуков при вращении сигнализирует о том, что они уже серьезно износились. Правильным будет не ждать появления более серьезной поломки, а заменить весь электродвигатель в сборе.

3. Шуруповерт продолжает вращаться после отпускания кнопки пуск. В исправном шуруповерте после отпускания пусковой кнопки должно срабатывать устройство торможения, останавливающее вращение редуктора. Причиной проблемы является вышедший из строя тиристор схемы управления. Можно, конечно, подобрать подходящий по параметрам полупроводниковый прибор, но разумнее будет заменить весь блок включения.

4. Не работает кнопка переключения направления вращения (реверс). Практически все модели шуруповертов используют для изменения направления вращения патрона микропереключатель, который смонтирован в блоке включения устройства. Выход переключателя из строя потребует замены всего блока включения шуруповерта.

5. Проскальзывание муфты-регулятора редуктора. Скорость вращательного движения патрона шуруповерта регулируется с помощью специальной муфты, которую можно представить в виде зубчатой шайбы. Со временем зубцы муфты изнашиваются, и она начинает работать с проскальзыванием. Внешне это выглядит так, что шуруповерт не может закручивать элементы крепления с необходимым усилием.

6. Шуруповерт не включается. Причин может быть несколько:

• Выход из строя блока включения. Проблема лечится заменой блока исправным.
• Обрыв контактных проводов. Заменить вышедшие из строя провода и пропаять оборванные контакты.
• Сгорание электродвигателя. Сгоревший мотор заменяется новым агрегатом.
• Критический износ графитовых щеток. Угольные щетки являются расходным элементом (в моделях с разборным двигателем), запасной комплект которых должен поставляться вместе с шуруповертом.
• Разряд или выход из строя аккумуляторной батареи. Аккумулятор следует зарядить или заменить новым.

7. Замена вышедшего из строя патрона. Внутри патрона имеется фиксирующий винт с левосторонней резьбой. Перед выкручиванием винта рекомендуется брызнуть на его резьбу жидкой смазкой-спреем и слегка постучать отверткой по его головке. После удаления винта зажмите в патроне шестигранный Г-образный ключ, закрепите корпус шуруповерта и, вращая ключ против часовой стрелки, открутите патрон с оси. Прежде чем начать выкручивание патрона, следует установить шуруповерт в режим сверления на первой скорости.

Как списать инструменты пришедшие в негодность

В исправном шуруповерте после отпускания пусковой кнопки должно срабатывать устройство торможения, останавливающее вращение редуктора. Причиной проблемы является вышедший из строя тиристор схемы управления. Можно, конечно, подобрать подходящий по параметрам полупроводниковый прибор, но разумнее будет заменить весь блок включения.

Как показывает практика, ко многим моделям самых популярных инструментов подобрать запасные части очень просто. В качестве исключения фигурируют дрели, эксплуатируемые более тридцати лет.

Ремонт дрели своими руками производится по мере необходимости. Обычно неправильная эксплуатация или технические неполадки приводят в негодность любой инструмент. Возможно, что какие-либо детали оказались бракованными (производители не всегда отличаются добросовестностью), а это значительно сокращает работоспособность дрели.

Как определить необходимость замены щеток? Опытные мастера знают, что первый признак износа – повышенное искрообразование, которое вы можете увидеть в вентиляционных прорезях конструкции всей детали. Другим признаком непригодности элемента инструмента считаются хаотичные движение и дергание во время работы.

Ремонт шуруповерта: основные неисправности инструмента

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

• кнопка пуска;
• широтно-импульсный регулятор;
• электродвигатель;
• транзистор;
• планетарный редуктор.

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповерт и его конструктивные особенности

Начинать ремонт шуруповерта своими руками следует с ознакомления с его конструкцией. Главным элементом шуруповерта является электрический мотор. Шуруповерты бывают как сетевого, так и аккумуляторного типа. К использованию сетевого шуруповерта прибегают реже, из-за такого недостатка, как необходимость подключения инструмента к сети 220В. Инструменты аккумуляторного типа более популярны, так как позволяют проводить не только ремонтные работы дома, но и за его пределами.

Основными узлами аккумуляторного шуруповерта являются:

1. Корпус. Обычно все шуруповерты изготавливаются из прочного пластика.
2. Кнопка пуска. Она устроена так, что от силы нажатия на нее зависит количество оборотов патрона.
3. Электродвигатель. В аккумуляторных инструментах применяются однофазные моторы коллекторного типа и постоянного тока. Двигатель представляет собой ротор, статор в виде магнитов, а также щеточный узел.
4. Редуктор.
5. Регулятор усилия.
6. Переключатель реверса.
7. Аккумулятор. Как правило он съемный и зачастую комплектуется с изделием в двойном экземпляре.
8. Патрон. Как правило, применяются быстрозажимные патроны.

Некоторые модели дополнительно оснащаются светодиодными фонариками подсветки, а также указателями зарядки батареи. Возвращаясь к проблемам с шуруповертом, следует отметить, что любой из вышеперечисленных элементов может стать причиной неисправности инструмента. Что необходимо для ремонта? Первым делом требуется отыскать причину поломки, после чего принимать соответствующее решение об ее устранении. Инструмент можно разделить на две части: электрическую и механическую. Первоначально требуется выяснить, в чем проблема неработоспособности шуруповерта: в механике или электрике. Сделать это не составит особого труда, поэтому рассмотрим поломки более подробно.

Неисправности механической части

Выявить механические неисправности шуруповертов можно по такому признаку, как слышимость функционирования электродвигателя. При нажатии на кнопку пуска слышны признаки работы электродвигателя, но при этом патрон инструмента не вращается или при вращении слышны характерные звуки неисправности.

Причины поломки перфоратора для списания

Федеральная служба по надзору в сфере связи, информационных технологий и массовых коммуникаций. Номер свидетельства ЭЛ № ФС 77 — 68297 от 30.12.2016.

Если Вам нужен ремонт гильотинных ножниц, звоните нам. Наши специалисты на месте наиболее точно установят причину поломки и максимально быстро предпримут все меры для ее устранения.

Все вышеперечисленные неполадки (за исключением неисправность электрической вилки) устранимы только при условии разбора оборудования.

Поломка редукторных элементов. Это явление происходит также из-за негативного воздействия пыли, проникающей в редуктор посредством вентиляционных щелей. Как и во втором пункте выручит применение пылесоса или пылесборника.

Как и любой электроинструмент, шуруповерт со временем начинает работать нестабильно, требуя внеочередного профилактического обслуживания и даже ремонта. Совсем не обязательно в данном случае обращаться за помощью к квалифицированным специалистам. Есть перечень проблем, которые домашнему мастеру вполне по силам выполнить самому.

Механические поломки

О механических поломках инструмента часто свидетельствуют посторонние звуки, появляющиеся при работе. Осмотр скрипящего или скрежещущего шуруповерта может выявить повреждения подшипника или втулки, которые следует заменить на новые.

• Приклинивание вращающего механизма часто указывает на выход из строя деталей редуктора – деформирование вала, повреждение штифта для крепления сателлита, износ зубьев шестеренок.
• Биение патрона, кроме прочих причин, может быть вызвано значительным износом подшипников или деформацией вала редуктора.

Все перечисленные детали восстановлению не подлежат и должны быть заменены.

При невозможности хорошо затянуть патрон, следует осмотреть муфты – при износе их зубьев наблюдается «проскальзывание». Муфты с изношенными зубьями также подлежат замене.

Ремонт по механической части

Выход из строя элементов, отвечающих за вращение шуруповерта, проявляется как подозрительные звуки, в частности, скрип, гудение и прочие; ощутимая вибрация ведущей оси с патроном; окончательная или временная остановка вращения патрона (заклинивание). Ремонт инструмента, в этом случае, состоит в проверке и замене подшипников, в которых располагается якорь двигателя и основной вал. Износ или повреждение подшипников якоря вызывают шум, а заклинивание инструмента обычно объясняется износом подшипника, расположенного на основном вале.

Повреждения по механике, вибрирование инструмента, гул часто являются следствием повреждения элементов в редукторе инструмента. Характерные неисправности: искривление оси редуктора; повреждение шестеренчатых элементов; смятие крепления сателлитов на оси и т.д. Ремонт начинается с разборки редуктора, который размещен в пластмассовом корпусе, состоящем из двух половин. Иногда нарушения в работе объясняются изменением центровки осей сателлитов. Такой ремонт шуруповерта производится путем возвращения этих осей в свои гнезда. Обычно нарушения объясняются повреждением деталей редуктора, а также их значительным искривлением. Эти элементы конструкции не ремонтируются, а заменяются новыми.

Если необходимо провести ремонт шуруповерта своими силами, следует иметь обычный инструмент и приборы:

• плоскогубцы;
• киянку;
• тестер;
• омметр;
• набор ключей;
• бумагу шлифовальную;
• долото;
• нож;
• паяльный набор.

Любой инструмент может сломаться, но это не является трагедией. Ремонт автоматических шуруповертов можно осуществить самостоятельно, разобравшись с их конструкцией и уяснив основные принципы ремонта.

Шуруповёрт можно отремонтировать самостоятельно, изучив его устройство и принципы работы отдельных узлов.

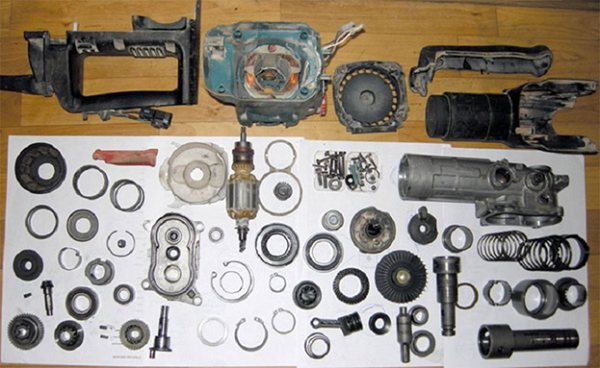

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

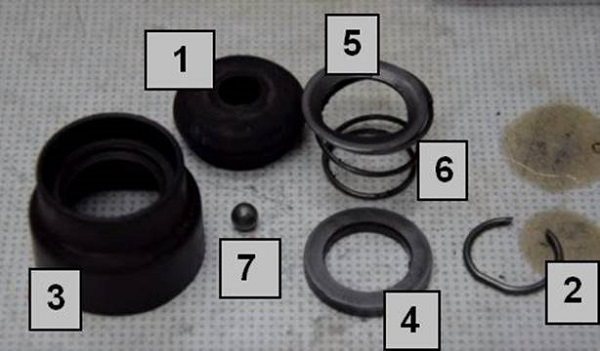

1. Вначале снимите пыльник (1), сделанный из резины.



2. Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).

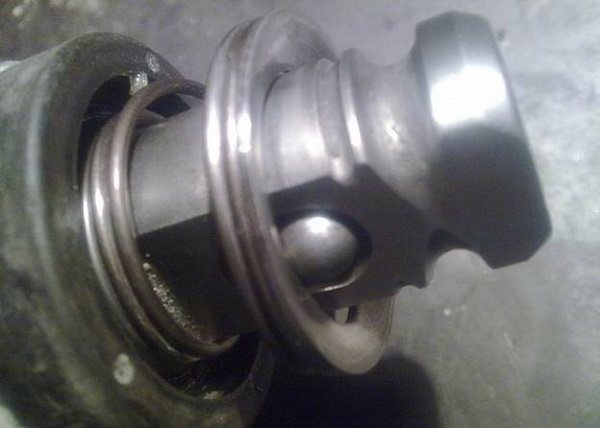

3. На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7). Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.



Разбираем корпус

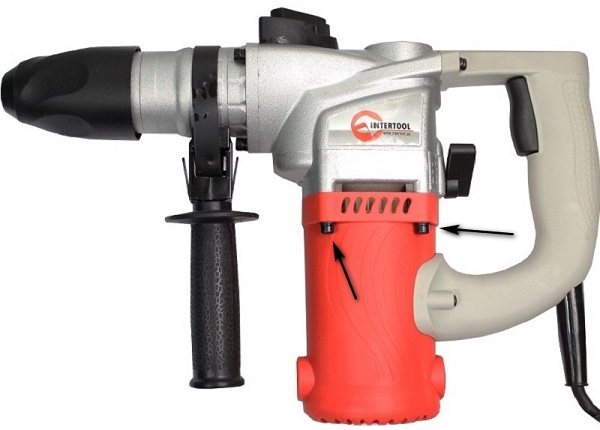

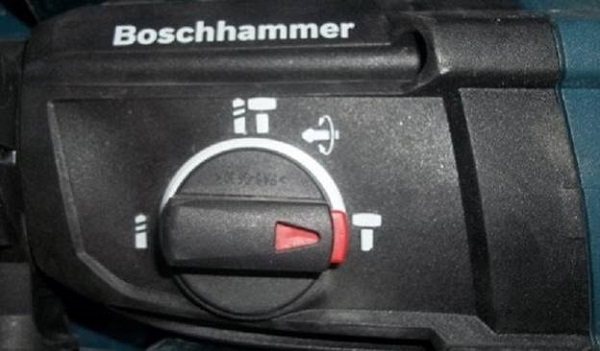

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.



2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

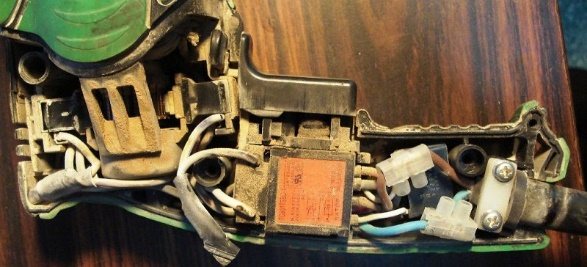

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.



2. Выкрутите крепеж, удерживающий сетевой кабель.
3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
4. Снимите все прикрепленные к статору провода.



5. Извлеките щетки, открутив крепежные болты.
6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.

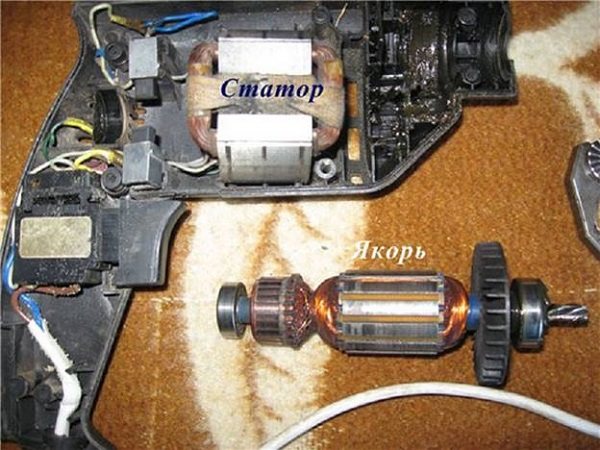

7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

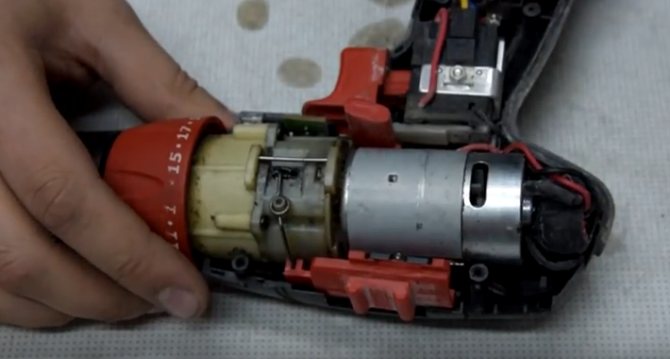

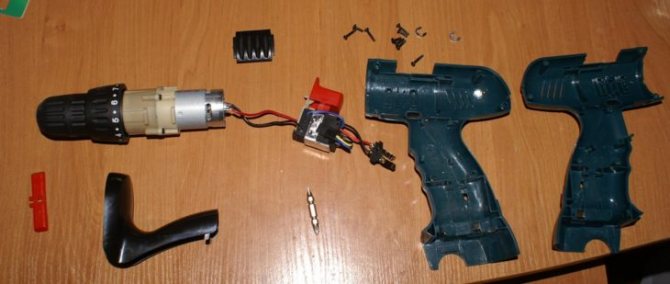

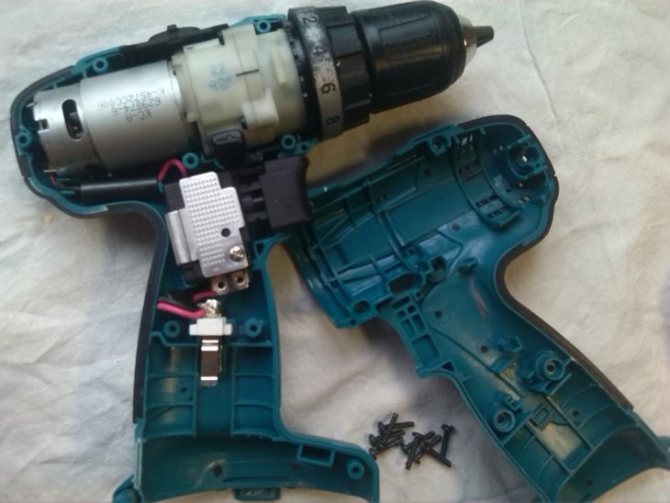

Шуруповёрт разбирают в следующей последовательности:

1. Снимите аккумулятор.
2. Открутите винты, соединяющие две половины корпуса.

• Снимите его верхнюю часть.
• Выньте содержимое.
• Отсоедините кнопку.



• Снимите переключатель скоростей.

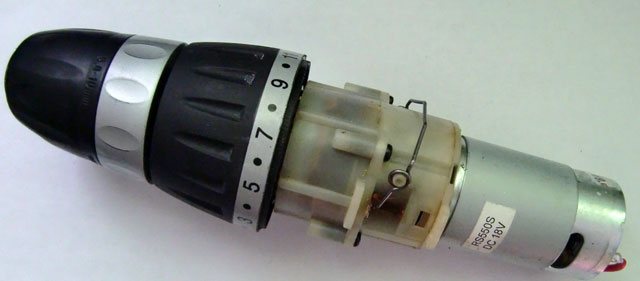

• Отсоедините двигатель, редуктор, регулировочную муфту и патрон.



Видео: как разобрать шуруповёрт

Ремонт патрона

Патроны в разных моделях шуруповёртов могут немного отличаться друг от друга. Они могут крепиться к валу тремя способами:

1. Конусом Морзе.
2. Резьбовым соединением.
3. Резьбовым соединением с фиксирующим винтом.

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

Если патрон оказался резьбовым, нужно выполнить следующие действия:

1. Разожмите кулачки патрона.

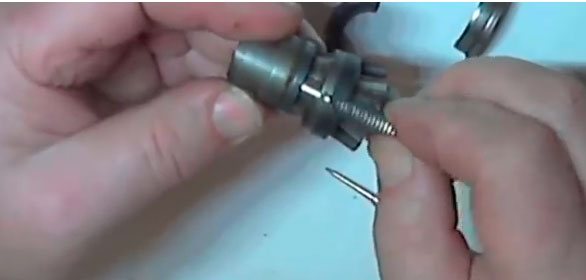

2. Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).

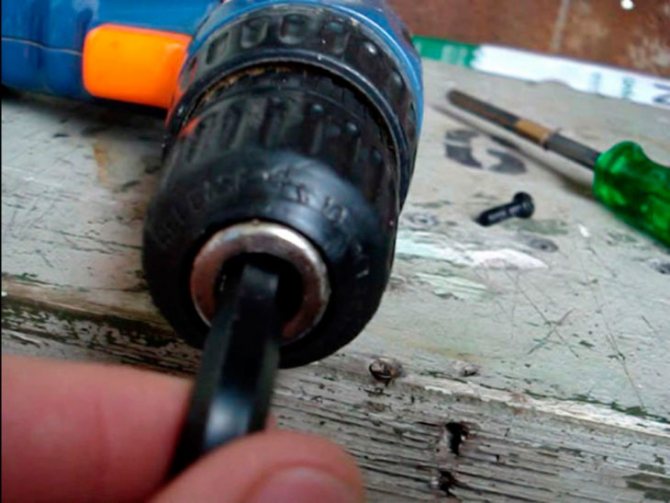

3. Возьмите шестигранный Г-образный ключ размером 10 мм.
4. Короткий край вставьте в патрон и плотно зажмите в кулачках.
5. На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.

Видео: как снять патрон с резьбой при помощи шестигранного ключа

Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

Видео: как снять патрон трубчатым ключом

Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

1. Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
2. Ударьте молотком по головке болта. Патрон выскочит из корпуса.

Видео: извлечение пластиковой заглушки из патрона шуруповёрта

Распространённые неисправности патрона:

• криво зажимает биты;
• люфт между битами и кулачками;
• кулачки неровно выдвигаются.

Для выяснения причин и их устранения выполните следующие действия:

1. Разберите патрон.
2. Снимите конусную гайку, которая состоит из двух частей.
3. Выкрутите зажимные кулачки.
4. Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.

Необходимо отметить, что такие детали, как кулачки или конусная гайка, отдельно купить вряд ли удастся, их можно снять только с другого аналогичного патрона. Поэтому в большинстве случаев неисправный патрон лучше отнести в мастерскую, а ещё проще — купить и поставить новый. Для покупки нового патрона обязательно возьмите с собой в магазин шуруповёрт и демонтированный старый патрон.

Видео: разбор и ремонт патрона с металлической заглушкой

Ремонт аккумулятора

В шуруповёртах применяются три вида аккумуляторов:

1. Никель-кадмиевые (Ni-Cd). Их можно заряжать очень много раз, но они обладают эффектом памяти. Если вы не дожидаетесь полной разрядки и начинаете заряжать батарею, то постепенно её ёмкость будет уменьшаться. Раскачайте аккумулятор перед первым использованием. Три раза разрядите и зарядите его, чтобы ёмкость стала максимальной.
2. Никель-металл-гидридные (Ni-MH). Особенностью таких аккумуляторов является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы предполагаете хранить шуруповёрт без использования больше месяца, обязательно полностью зарядите его аккумулятор.
3. Литийионные (Li-Ion). Эти батареи быстро заряжаются, но не переносят морозы. Их можно заряжать когда удобно.

Хранить все виды аккумуляторов необходимо отдельно от шуруповёрта и зарядного устройства. При долгом неиспользовании их нужно подзаряжать раз в месяц.

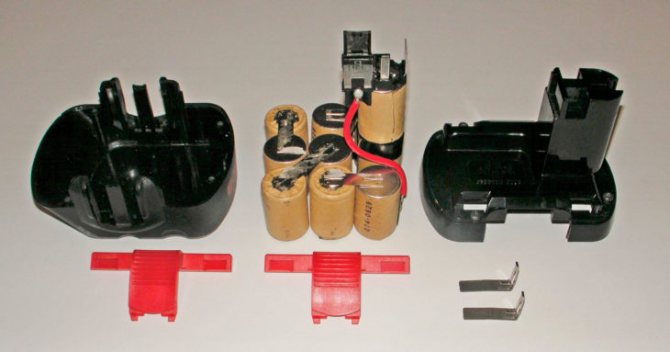

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Значение рабочего напряжения указано на корпусе (оно одинаково для всех элементов). Нерабочие батарейки замените.
