Как разобрать шуруповерт interskol да 18эр

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

кнопка пуска;
широтно-импульсный регулятор;
электродвигатель;
транзистор;
планетарный редуктор.

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

неисправность аккумулятора;
износ щёток;
поломка кнопки;
биение патрона;
отсутствие реакции на попытки включения или выключения;
работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

То ли мне попался бракованный, то ли это его реальный срок службы

Давненько я желал поделиться с вами воззрением о своём первом шуруповёрте марки Interskol. В то время я не слишком хорошо разбирался в подобной технике, поэтому покупку именно этой марки порекомендовали мне друзья. Для более серьёзных работ я по сей день использую только дрель. Шуруповёрт у меня только для ремонта крыш, для сверления тонкого метала или для сборки каких нибудь конструкций где с дрелью не удобно, и так выполняю ремонт по дому. Приборчик удобный, заменяет отвёртку и экономит ваше время.

Выбирал не слишком мощный, продавец предложил мне вариант для дома двенадцати вольтовый. Что типа цена не высокая и в работе хорош. Комплектация отличная, 2 аккумулятора. один поставил на зарядку, вторым работаешь.

Я конечно был доволен покупкой первые пару месяцев. Потом моё мнение в буквальном смысле стало меняться когда настало время большого ремонта внутри дома и на улице. Начал замечать что хоть два аккумулятора но разряжаются они быстро. Сам же шуруповёрт оказался слабоват, не мог закрутить шуруп на 100 даже в сосновую доску. Где можно было закрутить отвёрткой. Некоторые шурупы докручивать приходилось тоже в ручную, так как у него не хватало мощности. Через год с небольшим шуруповёрт сгорел, так и не оправдав себя. Это я сделал вывод то что работать этим инструментом мне приходилось не очень часто.

Сейчас шуруповёрт лежит в разобранном виде, я вам продемонстрирую сам мотор и некоторые его части. Новый мотор покупать не выгодно получается, вот уже ровно год как купил такой шуруповёрт, который оказался лучше этой марки.

Инструмент и документы находились в пластмассовом кейсе. Он с одной стороны удобен. а с другой нет. Мне лично кейс мешался дома, места много занимает. Удобным был лишь только при транспортировке.

Один плюс этого кейса. что можно аккуратно всё разложить в нём. Взять с собой биты или свёрла, для этого там придумали ячейки.

Руководство по эксплуатации данного прибора. Книжечка очень тоненькая, в ней есть описание шуруповёрта, техника безопасности и гарантийные обязательства.

Это тоже полезный «листочек», в нём можно отыскать ближайший к вам сервисный центр Interskol.

У меня есть такая возможность показать модель не только внешне но и некоторые внутренние

детали. Например полностью мотор и курок. Впервые когда я увидел их, был удивлён, что такой маленький моторчик.

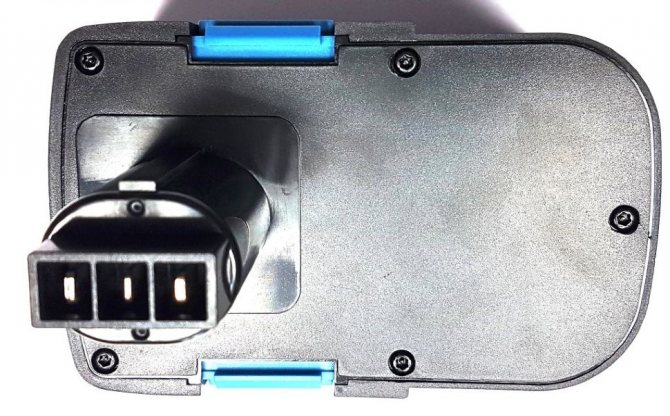

Это аккумулятор. Внешне он не большой, а вот по весу тяжелее самого шуруповёрта.

Аккумулятор вставляется в нижней части шуруповёрта до щелчка.

Зарядное устройство тоже тяжеловатое. Видим что означает зелёный индикатор и что красный. Ещё написано сколько по времени заряжается одна батарея и входящее напряжение.

Вилка зарядного устройства подходит для наших розеток. Провод устройства длинный, около полутора метров.

Это уже характеристики шуруповёрта. Помимо того что он слабый, так ещё мало-оборотистый мотор. Нет регулировки скорости.

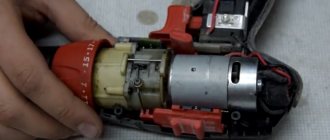

Шуруповёрт в разобранном виде. Патрон весь разборный, все механизмы и шестерни в нём металлические.

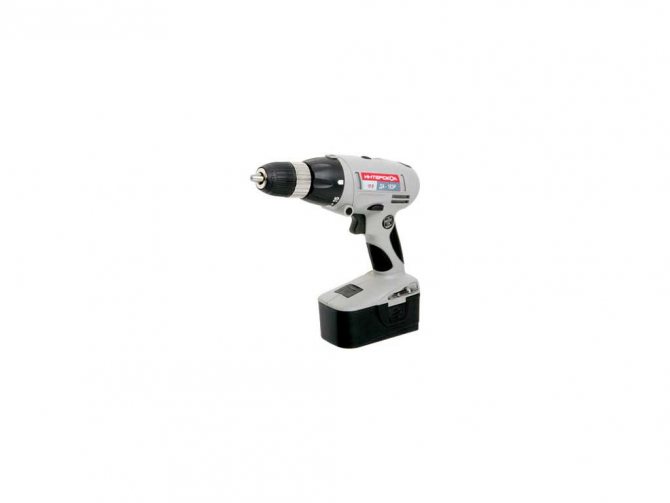

Внешне модель вроде не плохая и цвет приятный серый, не слишком маркий. Корпус не большого размера. Центр тяжести находиться весь в аккумуляторе. Аккумуляторы у меня держались плохо, постоянно отстегивались. Не помешало бы здесь прорезинить ручку, а не просто покрасить в чёрный цвет.

Устройство и принцип работы

Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.

В редуктор устанавливаются две или три передаточные ступени.

В конструкцию узла «бытового» двухрежимного шуруповерта входят:

Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.

Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.

Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.

Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:

двухступенчатые.
трехступенчатые. В этом случае в конструкцию добавляется еще одна пластина с «планетарной» шестерней и 3 сателлита.

Справка. От наличия ступеней зависит такой показатель как количество скоростных режимов прибора, а это, в свою очередь, скажется на его стоимости.

Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.

В производстве сателлитных шестерней используется:

пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
металл. Они долговечны и при должном уходе и смазке будут работать «как часы».

Важно. Недостатки металлических деталей – продолжение их достоинств – они тяжелее пластиковых и стоят дороже

При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора.

Технические характеристики

Не является случайностью, что очень популярна среди современных потребителей продукция . ДА-12ЭР-02 – это шуруповёрт, который имеет высокое качество и приемлемую стоимость. Кроме того, у него выдающиеся технические характеристики. Например, максимальный крутящий момент составляет 28 Нм. Емкость аккумулятора равна 1,3 Ач. Напряжение аккумулятора эквивалентно 12 В. Работает оборудование за счёт щеточного двигателя. Имеется в нем опция реверса, а вот функции удара в конструкции нет.

Максимальный диаметр используемого шурупа составляет 5 мм. Частота вращения шпинделя может изменяться в пределах от 0 до 1400 оборотов в минуту. Весит устройство всего лишь 0,96 кг. Имеется в нем блокировка шпинделя, а крепление патрона осуществляется с параметрами, равными 3/8 дюйма.

Ремонт зарядного устройства для шуруповёрта интерскол 18 вольт своими руками.

Для начала необходимо определить место обрыва в электрической цепи и найти неисправный элемент питания. Это можно сделать с помощью омметра или тестера. Общее сопротивление батареи определяется и делится на количество встроенных «банок». Это абсолютно простая процедура.

Таким образом, рассчитывается сопротивление каждого элемента. Но здесь есть некоторые нюансы. Невозможно измерить сопротивление всего аккумулятора с разомкнутой цепью в случае, если один из элементов питания вышел из строя.

Придётся проверять каждый элемент отдельно. Показания будут отличаться, но сопротивление некоторых компонентов батареи будет значительно превышать среднее значение. Довольно часто технические показатели указываются на батареях.

Частые неисправности

Разобравшись в том, каким образом устроен современный аккумуляторный шуруповерт, можно смело двигаться дальше и рассмотреть, какие неполадки характерны для такого инструмента.

Если в какой-то миг вы заметили, что инструмент попросту не запускается, то, возможно, его поразила определенная неисправность. На практике дело обстоит так, что неработающий инструмент может быть таковым по двум основным причинам:

поломки, при которых подобные устройства перестают работать, во многих случаях обусловлены проблемами, связанными с их электронной «начинкой»;
многие поломки современных шуруповертов случаются из-за механических повреждений.

Если разбираться непосредственно в объективных причинах поломки таких инструментов, то можно выделить ряд характерных признаков:

в какой-то момент техника перестает включаться;
перестает нормально функционировать регулятор оборотов (он может и вовсе перестать работать);
прекращает свою работу реверс.

Что касается механических проблем подобных устройств, тут часто имеет место значительный износ частей, находящихся во внутренней части инструмента. К примеру, от шуруповерта могут исходить характерные трещащие звуки механизма. В большинстве ситуаций сломанный шуруповерт начинает издавать необычные шумы в тех местах, где произошел серьезный износ втулки, или развалился подшипник. Довольно часто с указанными неполадками сталкиваются инструменты фирмы Hammer.

А также к самым распространенным проблемам шуруповертов можно отнести следующие неполадки:

неисправная работа аккумуляторной батареи (зарядное устройство может перестать ее заряжать, или устройство перестает держать зарядку);

Если ремонт двигателя или редуктора шуруповерта кажется вам непосильной задачей, то эти детали допустимо подвергнуть полной замене либо отправить их в мастерскую, где данные элементы, подлежащие ремонту, быстро приведут в рабочее состояние.

Особенности процесса зарядки

Для того чтобы продлить срок эксплуатации описываемого оборудования, важно обеспечить правильный процесс зарядки батарей. Их не рекомендуется оставлять в разряженном состоянии на длительное время, так как это может стать причиной потери емкости аккумулятора и выхода его из строя. Перед тем как поставить батарею на хранение, ее следует подзарядить. Оптимальная температура окружающего воздуха при зарядке изменяется в пределах от 0 до 40°C. При отрицательных температурах данные манипуляции осуществлены быть не должны.

Аккумуляторный шуруповерт «Interskol ДА-12ЭР-02» будет работать исправно, если его эксплуатировать с аккумуляторами, которые после завершения процесса зарядки не оставляются в течение долгого времени в подключенном состоянии. Батарея защищена от глубокой разрядки. При разряде и падении напряжения ниже порога оборудование отключится, за что отвечает электронная схема защиты. Как только машина отключится, не следует нажимать на клавишу выключателя. Эти действия могут привести к повреждению аккумуляторной батареи.

Если вы любитель что-либо мастерить, то в вашем арсенале обязательно должен быть шуруповерт. В том случае, когда вы только планируете его приобретение, обязательно необходимо ознакомиться с особенностями выбора. Без этого инструмента никак не обойтись при ремонте и строительстве, а также в процессе проведения мелких работ по дому.

Данное оборудование еще совсем недавно было доступно лишь профессионалам, но уже сегодня производители позаботились о том, чтобы в продажу поступили устройства, которые обладают не слишком широким набором функций, а также приемлемой стоимостью. Если вы планируете использовать шуруповерт для решения бытовых задач, то не следует обращать внимание на слишком дорогие модели, такая покупка будет нерентабельной.

Как разобрать шуруповёрт Интерскол, ремонт, обслуживание.

Разборка шуруповёрта interskol не представляет сложности. Для того чтобы разобрать шуруповёрт Интерскол придётся открутить 8, а в некоторых моделях 9 винтов. Для этого надо иметь пинцет, несколько разных отвёрток крестообразную и на прямой шлиц.

Пошаговая разборка корпуса шуруповёрта Интерскол: 1. Установите шуруповёрт в режим сверления. 2. Отсоедините аккумуляторные батареи. 3. Открутите винты (8—9 штук), соединяющие две половинки корпуса. 4. Снимите переключатель скоростей. 5. Вытащите мотор, редуктор и патрон из корпуса. 6. Удалите переключатель реверса назад — вперёд. 7. Отсоедините двигатель от планетарного механизма поворотом против часовой стрелки. 8. Снимите пинцетом защитную крышку редуктора движением против часовой стрелки. 9. Удалите первую ступень планетарного редуктора. 10. Снимите вторую ступень планетарного редуктора. 11. Открутите шурупы механизма переключения скоростей. 12. Разберите третью ступень механизма переключения скоростей. 13. Разберите роликовый тормоз выбега патрона. 14. Сделайте ревизию роликового механизма выбега муфты. 15. Сделайте ревизию муфты усилия затяжки патрона. 16. Проверьте детали на износ, замените изношенные, смажьте в соответствии с требованиями производителя и соберите шуруповёрт в обратном порядке.

Нахождение причины поломки и её устранение

Окончательная поломка инструмента нередко сопровождается предварительными событиями, обращая внимание на которые можно предотвратить серьёзную неисправность: появление посторонних звуков, искрения, запахов горелого, увеличение вибрации, быстрая разрядка батареи. Разобрав устройство, можно понять, какой узел неисправен

Все неполадки устройства разделяют на два типа:

электрические;
механические.

Каждому типу характерны свои первичные признаки, по которым легко вычисляется повреждённая деталь. К особому роду относятся неисправности, связанные с аккумуляторной батареей. Характер поломки связан с тем, что батарея быстро разряжается, или устройство совсем не хочет запускаться.

Аккумулятор разбирается путём вывода его защёлок из пазов. Под кожухом располагаются элементы с ёмкостью. Их соединение между собой выполнено контактной сваркой. Мультиметром можно измерить величину напряжения на каждой банке. Нормальное значение заряженного элемента составляет 1,2 вольта. Неисправные элементы удаляются — для этого они аккуратно откусываются кусачками в месте контакта, а вместо них устанавливаются аналогичные. Если сварки нет, возможно воспользоваться паяльником. Затем батарею необходимо собрать и установить в шуруповёрт для проверки.

Но не всегда проблема связана с батареей питания. Например, при ремонте шуруповёрта Бош своими руками нередко обнаруживается повреждение схемы зарядного устройства (ЗУ), а не аккумулятора. Ремонт ЗУ заключается в прозвонке радиоэлементов. В первую очередь проверяется сетевой предохранитель и выпрямительный мост.

Обычно при вскрытии корпуса ЗУ по внешним признакам в виде почернения радиоэлементов или платы текстолита сразу видно, какой элемент требует замены. Чаще всего из строя выходят транзисторы, которые располагаются на радиаторах, и операционный усилитель.

Повреждения электрической части

Наиболее часто неисправности в электрической части связаны не только с невозможностью включить инструмент, но также и отсутствием переключения в режим реверса или возможности регулировать обороты.

Особенности эксплуатации: рекомендации по безопасности

Электрические машины ни в коем случае нельзя эксплуатировать во взрывоопасной среде. Это касается пыли, газов, а также воспламеняющихся жидкостей. Обусловлена данная особенность оборудования электрическим приводом машины, который выступает в качестве источника искр. Именно они могут стать причиной возгорания паров или пыли.

«Interskol ДА-12ЭР-02 li-ion» не следует доверять детям или посторонним лицам. Мастеру необходимо пользоваться индивидуальными защитными средствами, среди них:

очки;
маска;
перчатки;
специальная обувь и одежда;
средства защиты ушей.

При работе с оборудованием не следует пытаться дотянуться до чего-либо, нужно сохранять устойчивое положение. Питание агрегата должно осуществляться лишь от батарей, которые имеют специальное обозначение. Применение других аккумуляторов может стать причиной пожара и повреждения. Если эксплуатация будет неправильной, то жидкий электролит может вытечь из батареи, при этом важно исключить контакт с ним. Если это всё же произошло, электролит необходимо смыть водой.

По той причине, что оборудование обладает автономным источником питания в виде батареи, оно всегда готово к работе. Именно поэтому необходимо исключать вероятность случайных нажатий на клавишу выключателя, так как это может привести к травмам и повреждениям. Если вы приобрели «Interskol ДА-12ЭР-02 li-ion», батарею ни в коем случае нельзя вскрывать. Это может стать причиной короткого замыкания и возникновения взрыва, а также пожара. Важно защитить батарею от воздействия высоких температур, огня и солнца. В противном случае возникает опасность взрыва. При неправильной эксплуатации и повреждении аккумулятора может выделиться газ. Важно обеспечить приток воздуха, ведь газы могут выступить раздражителями дыхательных путей.

Ремонт механической части инструмента – самозажимного патрона

Еще одним узлом, требующим внимания, является патрон шуруповерта. Нельзя сказать, что он часто выходит из строя, но поломки все же случаются. В этот момент главной задачей становится демонтаж патрона.

На первый взгляд, к нему трудно подобраться, но в действительности все просто:

крестовидной отверткой по часовой стрелке, так как левая резьба, нужно вывинтить стопорный шуруп патрона;
в патрон вставить шестигранный ключ.0 короткой стороной и резко ударить по длинной стороне ключа в направлении против часовой стрелки.

Если по какой-то причине шуруп не выкручивается, в патрон предварительно наливают антикоррозийную жидкость. После чего повторяют процедуру. Если и это не помогает, разбирают шуруповерт и снимают редуктор. Затем при помощи трубного ключа на 198 удерживают шпиндель и выкручивают патрон.

Патрон меняют полностью, потому что кулачки и конусную гайку можно подобрать только с аналогичного патрона. Покупать запчасти на быстрозажимное устройство нужно, имея в наличии шуруповерт и старый патрон.

Прочитав представленную статью, мастеровой человек сможет отремонтировать несложный шуруповерт «Interskol», и ему не придется тратить лишние деньги в сервисных центрах.

Как снять патрон с шуруповерта, что это такое и какие они бывают узнайте из этой статьи.

Патрон для шуруповерта – одна из самых подвижных деталей инструмента. Поэтому и изнашивается она быстрей многих других.

Чтобы отремонтировать или заменить этот элемент, необходимо знать как снять патрон с шуруповерта.

Для этого нужно разбираться в видах, устройстве и способах крепления патронов.

Interskol ДА-10/12М3 – профессиональный

Шуруповерт, классифицированный как профессиональный инструмент, должен обладать функциями и потребительскими качествами:

увеличенное время работы;
эргономичность (удобство в эксплуатации, малый вес);
механическая прочность корпуса и деталей механизма;
возможность работы при отрицательных температурных условиях;
высокая степень крутящего момента, увеличенный диапазон скоростей вращения.

Среди прочих моделей по сочетанию цены, качества, комплектации можно рассмотреть приобретение изделия Interskol ДА-10/12М3. Это изделие оснащается аккумуляторной батареей.

Пластиковая ручка и корпус имеют прорезиненные вставки для удобства удерживания шуруповерта при совершении рабочих манипуляций. Одномуфтовый патрон с блокировкой шпинделем обуславливает простоту смены оснастки во время работы.

Кроме функций шуруповерта выполняет функции дрели.

сохраняет рабочие функции при отрицательных температурах, не боится резкого перепада температур благодаря оснащению никель-кадмиевой батареей;
наличие сменного аккумулятора позволяет сохранить работоспособность инструмента в течение рабочего дня;
более долгий срок службы деталей остановки в силу применения двойных подшипников качения (вместо гильзы) на основном валу инструмента;
высокий показатель крутящего момента – 32Нм;
низкая цена по сравнению моделями других марок с аналогичными функциями;
подсветка рабочей зоны позволяет выполнять работы в плохо освещенных зонах;
выполнение сверления по стали до 10 мм, древесине – до 20 мм.

никель-кадмиевые батареи требуют полной разрядки перед следующей подзарядкой, при долгом хранении саморазряжаются;
вес и эргономика шуруповерта, что очень спорно по причине субъективности оценки этих качеств.

источник питания – 2 шт;
фиксирующий патрон – 1 шт;
заряжающее электроустройство – 1 шт;
кейс для хранения и транспортировки;
инструкция по применению и безопасности;
гарантия.

Аксессуары: При выборе аксессуаров необходимо учитывать то, что эта модель относится к профессиональным инструментам. Наборы бит и сверл тоже должны отвечать более высоким требованиям по прочностным свойствам и широкому диапазону функционального использования.

Подготовка к замене смазки

Изучив варианты, чем помазать редуктор болгарки. необходимо вникнуть в процесс нанесения нового состава на элементы механизма. Эту процедуру выполняют согласно установленному производителем плану обслуживания электроинструмента. Также это необходимо делать при замене деталей редуктора или роторных подшипников.

Отработка будет иметь грязный цвет. Это объясняется попаданием в нее частичек металла и пыли. Перед тем как смазать редуктор, необходимо удалить с поверхностей механизмов старое масло. Отработку удаляют полностью.

Для выполнения этой процедуры подойдут автомобильные средства для прочистки мотора. Можно также использовать керосин или бензин. При помощи этих средств с поверхностей всех деталей полностью удаляются следы старой смазки. После обработки редуктор необходимо хорошо просушить. Только после этого можно приступать к заправке.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

поломка связана с электроникой устройства;
поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

изделие перестает реагировать на включение;
устройство перестало регулировать обороты;
произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Схема, устройство, ремонт

Без колебаний, электроинструмент существенно упрощает наш труд, в добавок уменьшает время рутинных операций. В ходу на данный момент не различные шуруповёрты с автономным питанием.

Разглядим устройство, принципную схему не ремонт зарядного устройства для аккумов от шуруповёрта .

Сначала взглянем на принципную схему. Как нефть срисована с реальной печатной платы зарядного устройства.

Интегральная схема зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о занят уже гласил тут.

Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Кто из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

База схемы управления – микросхема HCF4060BE, которая является 14-разрядным счётчиком с элементами для задающего генератора. Подобна нефти управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электрическое реле S3-12A. На микросхеме U1 реализован типичный таймер, включающий реле на данное время заряда – около 60 минут.

При включении зарядника в сеть не подключении аккума контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE запитывается от стабилитрона VD6 – 1N4742A (12V). Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, потому что на его выходе около 24 вольт.

Если посмотреть на схему, то просто увидеть, что до нажатия кнопки «Запуск» микросхема U1 HCF4060BE обесточена – отключена от источника питания. При нажатии кнопки «Запуск» напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Дальше пониженное не стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, дополнительно раскрывается транзистор S9012, которым подобна нефти управляет.

Напряжение питания через открытый транзистор S9012 поступает на обмотку электрического реле JDQK1. Контакты реле замыкаются, на аккумулятор поступает напряжение питания. Начинается заряд аккума. Диодик VD8 (1N4007) шунтирует реле и защищает транзистор S9012 от скачка обратного напряжения, которое образуется при обесточивании обмотки реле.

Диод VD5 (1N5408) защищает аккумулятор от разряда, если вдруг будет отключено сетевое питание.

Что будет после того, когда контакты кнопки «Пуск» разомкнутся? По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 (1N4007) поступает на стабилитрон VD6 через гасящий резистор R6. В результате микросхема U1 остаётся подключенной к источнику питания даже после того, как контакты кнопки будут разомкнуты.

Ремонт Шуруповерта Интерскол Да 18эр Своими Руками

Самым «ходовых» инструментов домашнего мастера является шуруповерт. Однако, так же как и хоть какое изделие – он ломается. Что при таких обстоятельствах сделать? В неких видах работ может спасти положение электродрель, однако только в неких. Относят инструмент в сервисный центр и ждать его ремонта. Однако это востребует времени и средств, которые придется заплатить за ремонт инструмента. Увы, Вы, доступен и 3-ий вариант – ремонт шуруповерта Макита, дополнительно устройство шуруповерта не такое уж сложное.

Необходимо рассмотреть главные признаки дефектов шуруповертов и как их можно убрать своими руками без помощи других.

Обзор сетевой модели ДШ-10/320Э2 220.1.1.00

Если вы задумались над вопросом о том, какой лучше шуруповерт «Интерскол» выбрать, вам следует рассмотреть еще и сетевые модели, которые не привязаны ко времени работы. Вы можете не следить за индикацией заряда батареи, не боясь того, что заряд сядет, прежде чем вы закончите работы.

Сетевой шуруповерт «Интерскол», упомянутый в подзаголовке, обойдется потребителю в 2900 руб. Он используется для сверления отверстий и заворачивания, а также отворачивания шурупов и винтов. Используя муфту регулировки крутящего момента, вы сможете выставить величину момента затяжки под конкретный материал.

Как отремонтировать шуруповёрт

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Как разобрать шуруповерт своими руками
Ремонт батареи шуруповерта

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

наличие электродвигателя;
планетарный редуктор;
регулируемая функциональная кнопка «Пуск»;
реверсный переключатель;
регулятор усилий;
блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала.

Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости.

Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Алгоритм разборки шуруповерта «Interskol»

Среди множества производителей ручного электроинструмента можно выделить продукцию российской . Шуруповерты ее производства отличает хорошее соотношение цены и качества, поэтому этот инструмент пользуется популярностью среди российских потребителей. К тому же он надежен и имеет продолжительный срок эксплуатации.

Но в процессе использования шуруповерта могут произойти различные неприятности. Одна из них – поломка инструмента. Причиной отказа может быть выход со строя электрической схемы устройства либо разрушение самого механизма. В любом случае ремонт начинается с разборки. Это поможет выявить назревшую проблему.

Разборку шуруповерта «Interskol» Да-18ЭР производят по следующей технологии:

Отсоединяют аккумуляторную батарею.
Снимают патрон с пружины, затем поворотный конус. Процедуру следует выполнять аккуратно, чтобы шарики не выпали и не закатились.
Выкручивают винты крепления корпусных частей и вынимают содержимое.
Отключают кнопку пуска.
Снимают переключатель скоростей.
Демонтируют регулировочную муфту.
Отсоединяют электродвигатель. Если отказ произошел по электрической части, то проверяют источник питания и электродвигатель постоянного тока. Если виной всему редуктор, то продолжают разборку.
Снимают скобу переключения. В этой модели она находится в направляющей, поэтому нужно приложить некоторое усилие.
Демонтируют направляющую и приступают к разборке редуктора. Он состоит из кольцевой шестерни с внутренними зубьями, приводных (солнечных) шестерен, водила и двух ступеней шестерен сателлитов.

Важно! При разборке редуктора все действия сверять со схемой сборки, представленной в паспорте изделия

Выщелкивают металлическую пластину и высыпают содержимое первой ступени редуктора.
Выкрутив соединительные болты, его разбирают на две половины.
Достают из корпуса шестерни второй ступени.
Проводят ревизию деталей, выявляют дефекты и либо устраняют их, либо выполняют замену узла.
После устранения неисправностей шуруповерт собирают в обратном порядке.

9 Interskol ДАУ-10/18 Л2

Лучший ударный шуруповерт Страна: Россия (производится в Китае) Средняя Рейтинг (2019): 4.4

В модельном ряде шуруповертов Interskol имеется одна ударная модель, позволяющая расширить возможности инструмента, и выполнять сверления по бетону. Частота возвратно-поступательных вибраций составляет 17550 колебаний в минуту, что позволяет легко делать отверстия в бетонных и кирпичных стенах диаметром не более 10 мм. Увеличенный запас прочности обеспечивает и эффективное сверление в деревянных изделиях до 30 мм.

В остальном – это отличный шуруповерт, с правильно выбранным центром тяжести и удобно лежащим в руке. Двигатель имеет блокировку при перегрузках, поэтому, с каким бы усердием не работал малоопытный пользователь, «сжечь» инструмент у него быстро не получится. Кроме современной защиты, владельцам по душе производительность инструмента. Она достаточно высока для такого аккумулятора (1,5 Ачас), но многие хотели бы иметь батарею большей емкости. Однако такая оценка носит субъективный характер, и ничем не обоснована – АКБ восстанавливается быстрее, чем садится от интенсивной работы (на полный заряд уходит около часа времени).

READ Хранение Литий Ионных Аккумуляторов Для Шуруповерта

Элементы

Болгарка

преобразовывает электронную энергию в механическое действие инструмента на предмет обработки. Потому ее конструкция состоит из электронной и механической частей. Конический редуктор как раз представляет основной элемент механической части болгарки. В состав его входят последующие узлы и детали:

корпус редуктора;
шпиндель, на котором находится рабочий инструмент;
ведущая коническая шестерня, расположенная на роторе электродвигателя;
ведомая коническая шестерня, находящаяся на шпинделе;
подшипники качения и скольжения, выступающие в качестве опор для передачи вращения.

Bosch

Обзор одной из бытовых моделей болгарки компании Bosch представлен в последующем. В нем делается разборка редуктора, после этого вероятен зрительный осмотр конической передачи. Определяется наличие и состояние смазки. Может быть найти степень износа шестерен. В этом случае, потому что болгарка

новенькая, можно только убедиться в наличии на шпинделе одной опоры в виде подшипника скольжения и виде конической передачи — она прямозубая. Создатель относит данные особенности конструкции этой модели болгарки Bosch к недочетам. Вправду ресурс работы таковой болгарки и шумность не будут отличаться неплохими показателями.

В последующем после разборки редуктора другой модели болгарки Bosch наблюдается существенное загрязнение смазки абразивными частичками. Вывод: проводить осмотр внутренней полости редуктора следует часто, чтоб избежать ранешнего выхода электроинструмента из строя.

Создатель предлагает подмену дорогой смазки от компании Bosch, другой более дешевенькой и доступной российскей. Принципиально: постулат о том, что смазки много не бывает, тут не применим. Огромное количество смазки будет приводить к ее выдавливанию через уплотнения на корпусе редуктора, к примеру, через сальник фиксатора. Потому смазки следует закладывать в редуктор строго определенное количество.

Как отремонтировать редуктор шуруповерта

Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:

В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.

Разобрать редуктор

Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.

Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.

Меняем подшипники в якоре

В данном узле есть два отличающихся размерами подшипника. Около крыльчатки расположен подшипник побольше. Снять эти детали легче, применяя специальный съемник.

Можно обойтись и без него, если нет возможности приобрести этот инструмент. Подвесьте якорь к металлическим пластинам таким образом, чтобы якорь находился внизу, а подшипник сверху пластин. Деревянным предметом простукивайте вал до тех пор, пока он не выбьется.

Чтобы выпрессовать новый подшипник, возьмите длинную торцевую головку в четверть дюйма. Головкой упритесь к внутренней обойме

Возьмите головку и уприте её во внутреннюю обойму подшипника. Подшипник ставится внутрь редукторного корпуса из металла. Чтобы нормально установить его, примените молоток.

Ремонт механической части своими руками

Поломки в этой части определяются по звуку. Наличие посторонних шумов, гула и скрежета свидетельствует о необходимости разборки шуруповерта Интерскол и ремонта подвижных узлов.

Ремонт редуктора

Редуктор – сборный узел, передающий вращение от электродвигателя к самозажимному патрону. Позволяет регулировать скорость, силу вращения патрона. Для этого в нем предусмотрены 2 или 3 передаточные ступени.

Редуктор в сборе

В ходе ремонта редуктора шуруповерта бренда Интерскол учитывают, что его детали изготавливают из железа или высокопрочного пластика . Для доступа к внутренней части необходимо демонтировать железную пластину и оценить состояние всех деталей. Если на венце нет дефектов, его чистят от грязи и хорошо смазываю, осматривают наружный венец, на внутренней части которого имеются зубья. Их состояние влияет на качество работы всего механического узла.

Если зубья стерлись, то нужно выполнить следующее:

Высверлить четыре небольшие отверстия в корпусе редуктора по центру стертого зуба сверлом небольшого диаметра.
В сделанные ранее отверстия аккуратно вкрутчиваются болты подходящего размера.
Шляпки и ножки закрученных болтов требуется подравнять бормашинкой, чтобы придать им нужную форму. В ходе работы делать короткие и плавные движения, иначе корпус редуктора нагреется и оплавится.
Собрать отремонтированный редуктор. В корпус необходимо вставить железный венец после чего можно собирать весь узел.

Благодаря ремонту можно будет еще немного поработать шуруповертом «Интерскол» Да-18ЭР , что позволит приобрести оригинальные запчасти для замены изношенных.

Ремонт патрона

Важным механическим узлом шуруповерта «Интерскол» Да-18ЭР также считается патрон, который тоже иногда ломается. Поэтому его приходиться менять или ремонтировать. Для этого с вала снимается патрон.

Крестовидной отверткой откручивается стопорный шуруп.
Короткой стороной в патрон вставляется шестигранный ключ после чего по его свободному концу резко ударяют против часовой стрелки.

Если шуруп не получается выкрутить, то в патрон заливают антикоррозийную жидкость ВД и подождать несколько минут, чтобы она хорошо размягчила ржавчину на шурупе. Далее его снова нужно попробовать отвернуть. Если это тоже не поможет, то необходимо разобрать корпус шуруповерта «Интерскол» и снять редуктор. Торцовым ключом надежно зафиксировать шпиндель, после чего открутить патрон. Его разбирают и заменяют изношенные кулачки и конусную гайку, если удастся купить оригинальные. Их практически не найти, поэтому приходится менять весь патрон.

Самозажимной патрон

Меняем подшипники в якоре
