Делаем своими руками ледобур: применение шуруповёрта и бензопилы рыбаком

При ловле в зимний период одним из важнейших устройств является ледобур. Сегодня в магазинах огромный выбор различных ледобуров, как ручных так и электро-мотоледобуров, с двумя и тремя лезвиями, с правой и левой резьбой. Но сегодня речь пойдет о довольно редком виде: кольцевом ледобуре или, как его еще называют, «ледобур кольцо», не пользующийся популярностью у рыбаков. Совершенно напрасно, поскольку он имеет ряд преимуществ перед шнековыми ледобурами.

Какой лучше выбрать ледобур мы уже рассказывали в этой статье. А теперь подробно остановимся на редком виде ледобуров — кольцевом.

Разновидности и характеристики мотобуров

Для подледного лова используются буры с ручным и моторным приводами. Часто их изготавливают самостоятельно под свой рост и выбирая сторону вращения. Изготовить ледобур своими руками сложно, но возможно. Для этого необходимы навыки работы со сваркой, а также потребуется помощь токаря.
Самостоятельно сделанный бур должен соответствовать следующим характеристикам:

• иметь небольшой вес;
• быть разборным;
• быть выполненным из качественного материала;
• иметь привод, соответствующий диаметру шнека.

При изготовлении ледоруба из бензопилы своими руками схему соединения двигателя и шнека выполняют с использованием понижающего редуктора. Чаще всего используют механическую часть тихоходной электрической дрели.

Лопатка

Изготовить самодельный бур-лопатку несложно. Он состоит из коловорота со штырем, в нижней части которого приварен режущий наконечник, выполненный в виде лопатки или ложки. Затачивается только одна сторона в зависимости от направления вращения инструмента. Таким буром для рыбалки зимой можно сверлить лед толщиной до 30 см.

Кольцевой

Сейчас этот вид буров несправедливо забыт и почти не используется. Представляет собой кольцо с наружным диаметром 130 мм и внутренним — 80 мм. Режущая зубчатая кромка выбирает лед только по форме кольца, а внутри остается ледяной цилиндр. Бур центрируется треугольным буртом, который находится на подошве рабочей части. Благодаря эксцентрично расположенной ручке усилие равномерно распределяется на обе руки. При работе не слышно характерного шума, как у других ледобуров.

Недостатком кольцевого бура является отсутствие устройства для удаления ледяной крошки.

Рамочный

Эта простая конструкция представляет собой трубу, в нижней части которой под углом 30° приваривается 2 удерживающих прутка находящихся с противоположных сторон стержня. Нижние части соединяются с трубой пластинами, в которых сделаны отверстия для крепления режущих элементов. Правильная заточка кромок и их расположение должны обеспечить оптимальный угол атаки для равномерного распределения усилий при сверлении лунки.

При подледной ловле рыболовные снасти, в т. ч. и жерлицы, могут оказаться крайне эффективными. Если подготовить достаточное количество лунок, то можно надеяться на хороший улов. Однако рамочным буром, не имеющим устройства для удаления шуги, сделать это будет непросто.

Шнековый

Самый распространенный вид ледобура. Изготовить его самостоятельно под силу не каждому. Для этого необходимы соответствующие навыки. Бур состоит из штока, изготовленного из трубы, к которому приварена лента шнека. Для самоделки потребуется вырезать несколько металлических колец и разогнуть их в виде лопастей. Детали привариваются к штоку и последовательно соединяются между собой сваркой.

Режущую головку можно сделать съемной или приварить ее части к трубе. Количество ножей влияет на скорость сверления, но вместе с тем повышаются прилагаемые усилия. Правильная заточка режущей кромки облегчает процесс сверления.

Шнековая часть ледобура соединяется с коловоротом или механическим приводом с помощью переходника, который упрощает разборку инструмента для транспортировки.

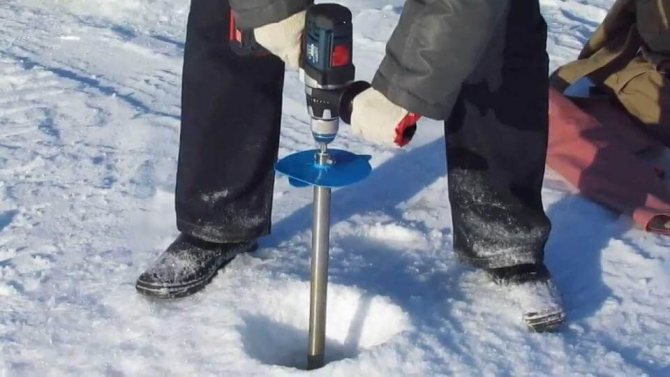

Самодельный ледобур с шуруповертом

Измельчитель соломы своими руками чертежи видео
Несколько десятилетий назад покупка работоспособного ледобура была настоящей удачей для любителя зимней рыбалки.

Зарубежные ледобуры были недоступны и неизвестны советским рыбакам. Вот и заставила нужда мастерить рабочий инструмент своими руками.

Понятно, что без помощи со стороны металлообрабатывающих предприятий настоящий ледобур сделать весьма проблематично.

Постараюсь кратко описать всю технологическую цепочку, которую он преодолел:

1. Самым простым этапом стал поиск трубки подходящего диаметра для инструмента. Из одного отрезка трубки он согнул ручку (коловорот), а второй кусок предназначался для нижней части конструкции (шнека).
2. Гораздо сложнее было сделать основание для ножей. Здесь пришлось сначала срисовать конструкцию барнаульского изделия, а затем воплотить задумку в жизнь умелыми руками фрезеровщика, токаря и слесаря. После этого основание было вставлено внутрь трубы и обварено по контуру.
3. Много возни было с изготовлением изогнутых спиралевидных деталей шнека. Коллега решил сделать их короткими, поэтому приварил отдельные части к трубе, а также друг к другу. После этого сварные швы пришлось разглаживать шлифовальной машинкой.
4. Для стыковки двух частей ледобура были использованы самодельные кронштейны и длинный болт с гайкой-барашкой.
5. Много проблем возникло с ножами для ледобура. В то время в моде были обычные трапециевидные модели, а также их разновидности со ступенькой. Началась работа с подбора металла, который после закалки мог бы дать твердость 55-60 единиц. Затем фрезеровщик сделал габариты ножей, слесарь просверлил отверстия, термист выполнил закалку, а шлифовщик оформил заточку.
6. Финальную стадию работ рыболов-любитель выполнил сам. Он покрасил изделие и собрал все части.

Пока лед был не очень толстым, товарищу с самодельным буром удавалось сверлить лунки. Но когда ледяной панцирь достиг толщины 0,5 м, пришлось ему признаться, что конструкция не удалась.

Для создания самодельного мотоледобура подойдет любая бензопила. Удобно работать со старыми советскими моделями, которые необходимо держать двумя руками. Главное, чтобы инструмент хорошо заводился в холодную погоду. При использовании современных китайских пил или фирменных изделий (Stihl или Husqvarna) придется изобретать адаптер с ручкой.

Основной проблемой при стыковке высокоскоростной бензопилы и шнека ледобура является снижение оборотов за счет установки понижающего редуктора. С одной стороны редуктор должен присоединяться к основанию пилы, а с другой в него входит шнек и надежно там фиксируется. Здесь лучше срисовать адаптер с уже испытанной модели, а затем заказать его изготовление на металлообрабатывающем заводе. Каждой пиле потребуется небольшая, но важная доработка.

Предлагаем ознакомиться Сколько свиноматка вынашивает поросят

Рыболовы продолжают удивлять окружающих своими разработками. И если раньше изготовление простейшего инструмента для сверления лунок было вынужденной мерой, то сегодня умельцы вышли на новый уровень.

Используя электрические и бензиновые устройства, они сделали моторизированные ледобуры. Ценность таких изделий заключается не только в быстром образовании отверстий во льду. Эти же приборы могут после незначительных манипуляций выполнять свои прямые обязанности по распиловке дров или закручиванию саморезов.

Польза ледобура при зимней рыбалке

Зимой все водоемы покрываются коркой льда, которая является препятствием для ловли рыбы. Если лед тонкий, то его можно пробить, только при этом понадобится приложить немало усилий. Каждый опытный рыбак знает, что для хорошего улова одной лунки не достаточно, поэтому в день понадобится проделать не менее 10 отверстий во льду, чтобы отыскать свое удачное место.

Применение ручных ледорубов или коловоротов пользуется популярностью, но только в тех местах, где толщина льда не превышает 50 см. Если толщина льда более 50-60 см, то сверлить лед вручную достаточно трудно и тяжело. Поможет быстро и эффективно просверлить лед такой полезный инструмент, как шуруповерт, который наверняка в зимний период лежит в гараже без дела.

Это интересно!
Шуруповерты работают от литий-ионных, гидридных и никель-кадмиевых аккумуляторов, которые не переносят низкие температуры, и теряют не только емкость, но и мощность. Если гараж не отапливаемый, а зимы в вашем регионе достаточно холодные, то хранить электроинструмент или аккумуляторы от него необходимо в сухом и отапливаемом месте.
Для рыбаков выпускаются готовые ручные ледорубы, стоимость которых составляет около 1000-1500 рублей. Такой агрегат предназначен для работы вручную. Чтобы не пришлось покупать заводской ледобур, ему имеется достойная и не менее надежная альтернатива. Такой альтернативой является ледоруб из шуруповерта, сделать который можно полностью своими руками без дополнительных финансовых затрат. Принцип изготовления самодельного ледобура простой и незамысловатый, но чтобы его сделать, понадобится выбрать подходящий электроинструмент, а также комплектующие для сооружения самой насадки. Стоит отметить, что многие предпочитают использовать ручной ледобур, который требует лишь незначительной реконструкции, чтобы соединить его с электроинструментом.

Изготовление с нуля

Зимняя палатка для рыбалки своими руками: подробное описание, чертежи, фото и видео примеры

Даже страшно начинать описывать этот сложный процесс. Не имея слесарных, токарных, сварочных и фрезеровочных способностей и навыков изготовить ледобур своими руками просто нереально. Для умельцев же это, наверное, не очень сложно, поэтому начнем.

Для описания процесса изготовления мы выбрали несколько моделей:

Общее у них одно – верхняя часть с ручками, или коловорот. Поэтому для начала постараемся изготовить его.

Даже это довольно сложный для непосвященного человека процесс, судите сами:

1. Подбираем трубу подходящего диаметра.
2. На земле или полу вычерчиваем изгибы нашего коловорота.
3. В трубу засыпаем сухой песок и затыкаем пробками, чтобы он не высыпался. Если гнуть без песка, возможно повреждение металла.
4. Производим загиб трубы, используя газовую горелку или паяльную лампу.
5. Привариваем к нижней части коловорота скобу для соединения со шнеком.
6. Сверлим на рукоятке отверстия как на заводском барнаульском буре.
7. Шлифуем и красим заготовку.
8. Покупаем в магазине ремонтный комплект для ледобура «Тонар».
9. Укрепляем верхнюю и среднюю ручки из комплекта в подготовленных отверстиях.

Коловорот готов, остается самое трудное дело – изготовление нижней части механизма.

Лопатка

Этот самодельный ледобур проще остальных в изготовлении. На нижнюю трубу просто наваривается режущая деталь, вырезанная из стальной пластины. Она слегка изгибается в виде лопатки, одна кромка которой затачивается на наждаке.

Хоть таким буром и можно проделать отверстие во льду, и он дешев и прост в изготовлении, но недостатков у него все-таки предостаточно:

• быстро тупится;
• отсутствие шнека заставляет часто вычерпывать шугу;
• медленно режет лед;
• трудно вращать.

Кольцевой

В основании такого бура – кольцо с ножами и прикрепленной рамой. Вверху рама соединяется с трубой, а труба с коловоротом. Полоса стали скручивается в спираль и точечно фиксируется к раме. Получается вполне работоспособная модель.

Рамочный

Этот ледобур своими руками также несложен в изготовлении. Опишем этот процесс подробно:

1. В трубу ввариваем острый наконечник для центровки на льду.
2. В нижней части к трубе с двух сторон под углом в 30 градусов привариваем стальные прутки.
3. Внизу соединяем их полосой с осью из трубы. Должны получиться два треугольника, наибольший угол которых примерно равен восьмидесяти градусам.
4. Просверливаем в пластинах отверстия и крепим ножи при помощи болтов с гайками.
5. Настраиваем углы наклона атаки ножей при помощи дополнительных подкладок из металлических пластин и шайб разной толщины.

Шугу из лунок, проделанных ледобуром такой конструкции, тоже придется вычерпывать при помощи черпака.

Шнековый

Этот бур для зимней рыбалки полностью сделать в домашних условиях не получится. Если кто-то думает, что вся проблема со шнеком, то это не так. Главная деталь такого механизма – основание для ножей. Ее могут изготовить только специалисты в мастерских.

Опустим процесс создания этой детали и опишем остальной процесс:

1. К трубе сверху привариваем деталь для соединения с коловоротом.
2. Снизу прикрепляем также на сварку посадочное место для ножей.
3. Из листового металла нарезаем круги.
4. Прорезаем их до центра с одного края и выгибаем в виде лопасти шнека.
5. Нагнув достаточное количество заготовок, привариваем их трубе.
6. Шлифуем и красим получившееся изделие.
7. Соединяем обе части ледобура в одну.
8. Прикручиваем ножи.

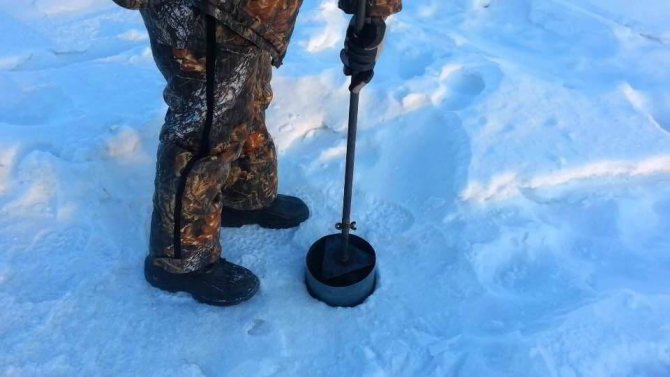

Изготовление кольцевого ледобура

Большинство рыбаков, предпочитающих использовать кольцевой ледобур для создания лунок, отдают предпочтение самодельным инструментам, поскольку их крайне просто изготовить в домашних условиях. Самое главное — следовать заранее составленной инструкции, а также проявлять внимательность при работе.

Чертеж

Сначала обязательно создайте чертежи, по которым будет вестись работа. Это позволит не только ускорить рабочий процесс, но и сведет вероятность ошибки в расчетах к минимуму. Важно не только начертить форму будущего бура, но и указать размеры каждой из сторон. В противном случае даже пара сантиметров несоответствия деталей в размерах могут привести к смещению угла наклона лезвия и неправильной работе бура.

Кольцо

Проще всего изготовить кольцо для бура с помощью куска водопроводной трубы нужного диаметра, отрезав от нее деталь подходящего размера. При этом делать кольцо слишком высоким не рекомендуется, иначе оно будет тяжело входить в лед. Оптимальная толщина составляет 17-20 миллиметров, ну а диаметр не должен превышать 190 миллиметров — такой лунки хватит, чтобы вытащить почти любую рыбу. Ну а если вам посчастливится поймать трофейный экземпляр, то всегда можно пробурить дополнительную лунку рядом с уже имеющейся.

Особое внимание стоит обратить при изготовлении режущей поверхности кольца. Нож должен находиться под углом 42-48 градусов (в зависимости от предпочтений). При этом изначально он изготавливается под углом в 45 градусов, а уже потом затачивается болгаркой или получает подкладку в виде металлических пластин. Расстояние от режущей кромки до нижней поверхности кольца должно составлять не более 15 миллиметров, но и не быть меньше 10 миллиметров — в противном случае кольцо может не выдержать нагрузки.

Штанга коловорота

Изготовить штангу коловорота можно практически из любого подручного инструмента, но лично мы рекомендуем использовать для этой цели 16-миллиметровую трубу. Для соединения с кольцом лучше всего устанавливать металлический стержень, после чего приваривать трубу к кольцу. Подобная конструкция является достаточно жесткой, что гарантирует ее долговечность. Места сварки рекомендуется обработать болгаркой, чтобы устранить все неровности.

Нож

Изготовить режущую деталь для кольцевого ледоруба можно с помощью обычного кухонного ножа или рубанка — приобретается в любом строительном магазине. Для выпиливания детали оптимальной формы придется сперва сделать заготовку из плотного картона (выпиливается щель с шириной, равной диаметру крепежных болтов). После этого прикладываем заготовку к металлу, обводим контуры и с помощью болгарки выпиливаем оптимальную деталь из старого ножа или рубанка.

Рукоять и грибок

Для удобства эксплуатации рукоять ледобура рекомендуется оснастить специальной резиновой втулкой, которая надевается на металлическую трубку. Дополнительно на рукоятку можно намотать нить из антифрикционного материала (капрон), чтобы изготавливать лунки можно было даже без перчаток. Ну а чтобы внутрь трубы не попала вода, сверху устанавливается грибок, выпиленный из деревянного бруска ровно под размеры трубы.

Самодельный ледоруб

Домик на дереве для детей своими руками. пошаговая инструкция, как сделать необычный домик на даче. чертежи, схемы, фото, видео

Бур для зимней ловли рыбы можно изготовить самостоятельно, если есть необходимые навыки и инструменты. Как это сделать, опишем на шнековом варианте.

Изготовление ручки (коловорота) включает в себя следующие этапы:

1. Внешний вид будущей детали рисуется на земле.
2. Подобранная труба выгибается соответствующим образом при помощи паяльной лампы.
3. К нижней части приваривается скоба, которая будет отвечать за соединение со шнеком.
4. Вверху и посередине ручки крепятся к заводским изделиям заранее приобретённые ручки из ремкомплекта.
5. После этого коловорот шлифуется и красится.

Вряд ли получится изготовить основание для ножей в домашних условиях. Лучше заказать его в мастерских. А вот все остальные процедуры дома выполнить под силу каждому. Изготовление шнека включает в себя такие процессы:

1. Штырь с резьбой приваривается кверху трубы для соединения с ручкой или коловоротом.
2. К нижней части приваривается посадочное место для ножей.
3. Круги для шнека нужного диаметра нарезаются из металлического листа.
4. С одной стороны подготовленные круги нарезаются до центра и выгибаются до характерной формы шнека, используя при этом паяльную лампу.
5. Одна за другой лопатки привариваются к трубе. Соединять их должен сварочный шов.
6. Нижняя часть шлифуется и окрашивается.

После этого все части соединяются и прибор считается готовым.

Буром лёд пробивать не стоит. Ножи при ударе меняют угол наклона и затупляются. Чтобы не разрушить структуру металла, не стоит отогревать ножи открытым огнём. Лучше будет, если оборудование постоит в тёплом помещении и вода сама стечёт, после чего стоит насухо вытереть прибор. Если же краска слезла, то стоит закрасить металл, чтобы он не начал окисляться и не образовалась коррозия.

Как создать ледобур для зимней рыбалки своими руками?

Шнек представляет собой стальную трубку с навитой полосой по своей определённой спирали. Дома сделать такую деталь сложно, но представляется возможным. Почти невозможно шнек, как и остальные части ледобура, изготовить дома. Лишь образованный токарь на местном предприятии сможет это сделать.

Создание самодельного ледобура служит рыбаку не только доказательством того, что я могу всё, а ещё и приличная экономия средств. Ведь большая часть рыбаков посещает зимнюю рыбалку более трёх раз в сезон. Следовательно, приобретение дорогостоящего профессионального ледобура невыгодна.

Потому многие любители зимней ловли ломают голову, что бы такое смастерить. Но ведь не стоит забывать, что ледобур это не блесна. Лучшим выходом из положения является приобретение недорогого ледобура российской марки, с последующим его усовершенствованием.

Ледобур тонар — детище одного из самых крупных отечественных заводов по производству качественных ледобуров. Предприятие имеет множество положительных отзывов и пользуется популярностью не только в России, но и в странах ближнего зарубежья.

Виды

Сегодня можно встретить следующие виды буров, хотя некоторые уже являются анахронизмом.

Ложка (лопатка)

Для сверления льда служит заостренная металлическая пластина. Пробурить лунку таким буром сложно, но можно, особенно если лед не достиг толщины, характерной для глухозимья.

Кольцевой или цилиндровый

В свое время пользовался популярностью кольцевой бур Черепанова. Его особенность заключается в том, что он выпиливает цилиндр льда по окружности, который либо извлекается наружу, либо проталкивается в воду. Таким буром можно просверлить лед толщиной до полуметра.

Шнековый

Практически все встречающиеся сегодня буры являются шнековыми или бурами с приваренной к штоку спиральной лентой. За счет режущей головки, приваренной к оси (штоку), при вращении лед режется в крошку.

Телескопический

Производством буров с телескопическим шнеком занимается финская компания Rapala. Они предназначены для сверления толстого льда.

По видам ножей

Как уже было сказано, большинство режущих головок буров имеет крепления под пару ножей, и лишь немногие – по три.

Ножи имеют отличия по форме. Не все знают, что российские производители изготавливают ножи из черного металла, а зарубежные – из нержавейки. Поэтому, а еще потому, что импортные ножи имеют сложную неповторимую форму, они стоят дорого. Ножи крепятся к режущей головке винтами, реже болтами. Отечественные ножи можно заточить самостоятельно, с импортными же проделать это крайне сложно.

Мнение эксперта Книпович Николай Михайлович Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Полезно! Всем известно, что в процессе сверления лунок ножи разбалтываются. Но не все знают, что эту проблему можно устранить, если перед завинчиванием намотать на винт немного полиэтилена.

Спиральная лента

Спиральная лента изготавливается из металла. Один ее конец приварен к верхней части штока, другой – к режущей головке. Спиральная лента и образует шнек ледобура.

Коловорот

Коловорот – это другое название рукояти, которое отражает суть работы инструмента по аналогии с соответствующим слесарным изделием.

Какой ледобур выбрать под шуруповёрт

Для самостоятельного изготовления ледобура с шуруповёртом подойдёт большинство ручных моделей со съёмной ручкой или отдельные шнеки. Некоторые модели импортных производителей приспособлены для соединения с электроинструментом: например, изделия шведского завода MORA. В качестве достойной бюджетной альтернативы подойдут шнеки отечественной марки ТОНАР

, предназначенные для автоматического бурения. Модели этой марки представлены покупателям на страницах каталога интернет магазина «Трофей».

Опытные рыбаки советуют брать инструмент правого вращения, чтобы гайка патрона не раскручивалась во время бурения. Шнеками с левосторонним вращением можно бурить на реверсе, но насколько хватит шуруповёрта в таком режиме – неизвестно.

Оптимальная длина бура для шуруповёрта – 100-130 см, для бурения более толстого льда можно приобрести удлиняющую насадку на ледобур. Покупать шнек большого размера нецелесообразно – он увеличивает нагрузку на инструмент и быстро выводит его из строя.

Правила ухода за буром

После использования бура, желательно протереть насухо. Процедура необходима, даже если есть антикоррозийное покрытие. Хранить в специальном чехле. Плотной ткани с прорезями для вентиляции. В летний период смазывать машинным маслом (тонким слоем) ножки. Запрещено сбивать снег, лед с ножей. Это приведет к притупленности. Складной бур смазывать машинным маслом, во избежание заедания. Расшатанную гайку сразу нужно заменить. Проявленные царапины надо закрасить, чтобы не появилась коррозия. При сверлении лунки требуется равномерно распределять нагрузку

Важно учитывать толщину люда, скорость вращения инструмента.Успех быстрого, качественного сверления лунки зависит от выбранной модели шнека и технических характеристик шуруповерта (гайковерта).

Удовлетворение от работы самостоятельно собранного бура будет зависеть от правильной сборки конструкции с соблюдением всех правил.Рыбалка – это отдых, удовольствие и азарт.

“>

Правила ухода за ледобуром

Бур может прослужить длительное время, если соблюдать некоторые правила:

• Нужно протирать его насухо после использования, даже если он покрыт защитным средством.
• Держать устройство в специальном проветриваемом чехле.
• В несезонное время нужно законсервировать его ножи и места соединений, можно использовать для этого отработанное масло.
• Аккуратно очищать от снега, во избежание повреждения лезвий.
• Следить за местами крепления и вовремя их подтягивать.
• Подкрашивать поцарапанные места, чтобы не появилась ржа.
• Учитывать нагрузку исходя от толщины льда.

Облегчение процесса бурения лунок приводит к комфортному отдыху, при ловле рыбы.

Чтобы самодельный бур для рыбалки исправно служил и надолго остался помощником рыболова, необходимо придерживаться некоторых правил:

1. После каждого использования насухо протирать бур, даже несмотря на то, что он имеет защитное покрытие.
2. Хранить оборудование в специально предназначенном для него чехле из плотной ткани с отверстиями для вентиляции.
3. На время сезонного хранения смазать ножи машинным маслом. Если бур сделан из нескольких частей, смазывают все места соединений.
4. Чистить щеткой ножи, на которые налип лед или снег. Нельзя сбивать с ножей налет, так как это может привести к их затуплению.
5. Сразу же закреплять все расшатавшиеся детали.
6. Закрашивать места, где появились царапины, чтобы не проступила ржавчина.

При сверлении лунок нельзя допускать неравномерного распределения нагрузки

Следует очень внимательно сверлить, обращая внимание на толщину льда. От качества и надежности шуруповерта зависит скорость высверливания лунок

Изготовление данной конструкции требует повышенного внимания. Ведь лунки сверлить будет не кто-то, а сам рыбак. Чем легче и быстрее бур будет сверлить, тем приятней окажется и сам процесс рыбалки. Ведь она должна быть организована так, чтобы можно было отдохнуть и получить удовольствие, а не изнурить себя тяжелым трудом.

Перед рыбалкой ножи следует подточить и убрать заусеницы. Перевозить бур необходимо в чехле в сложенном состоянии. Правильно ухаживая за инструментом, можно обезопасить себя от неожиданностей на рыбалке.

Ледобур из шуруповерта самостоятельно как сделать из подручных средств

Схема изготовления рассматриваемой насадки достаточно проста. Для этого необходимо взять бур для проделывания отверстий в грунте под установку столбиков, и по его подобию изготовить устройство для бурения льда. Основные составляющие будущего приспособления:

1. Режущая часть — это головка, которая предназначена для углубления инструмента в толще льда и прорезывания прочного ледового покрова. В качестве режущей части используются заточенные пластины из твердых сталей (лучше использовать легированную или инструментальную)
2. Шнековая часть — имеет витковую конструкцию, главным назначением которой является поднятие слоя льда, прорезаемого режущей частью, наружу
3. Вал — это основание, на котором крепится шнек, а также с его помощью происходит соединение насадки с электроинструментом

Чтобы не изготавливать самостоятельно ледобур, его можно купить. Продаются они для сверления льда вручную, и после покупки останется лишь выполнить незначительную переделку для соединения электроинструмента со шнеком. Однако далее рассмотрим процесс, как можно сделать самостоятельно ледобур, и соединить его с шуруповертом. Чтобы изготовить самодельный бур для льда, понадобится взять такие материалы:

• Труба стальная пустотелая диаметром 15-20 мм
• Стальные пластины, из которых будет изготавливаться шнек. Сразу нужно отметить, что листовая сталь в виде оцинковки не подойдет. Для таких целей нужен материал, толщиной не менее 1,5-2 мм. Если не учесть это требование, то шнек просто «сожмет» при эксплуатации инструмента
• Стальные ножи или пластины, которые будут закреплены на конце шнековой части

Из инструментов понадобится взять шлифовальную машинку для зачистки листового материала, а также сварочный аппарат и болгарку. Дрель может пригодиться, чтобы просверлить отверстие для соединения шуруповерта с насадкой, а также закрепления ножей.

На начальном этапе производится шлифовка листового материала. Это делается для того, чтобы по окончанию работ можно было вскрыть материал покрасочными веществами. Это позволит продлить срок службы самоделки (исключив появление коррозионных процессов), а также исключить его преждевременное разрушение. Процесс изготовления выполняется в такой последовательности:

1. Сначала нужно отмерить необходимую длину трубы, и отрезать ее. Оптимальная длина составляет 1 метр, чего достаточно для бурения большой толщины льда
2. На трубу приваривается листовой материал, который изгибается в форме шнека. Чтобы упростить эту задачу, следует листы порезать на кусочки по 20 см, и последовательно приваривать их к основанию трубы. Места стыков тщательно проварить, а затем зачистить шарошками или напильниками
3. Количество витков зависит от толщины льда, который планируется бурить. Обычно хватает 5-6 витков, чтобы изготовить хороший бур для льда
4. Конец трубы у головы рекомендуется заточить и заварить, чтобы вода не попадала внутрь
5. К основанию уже готового шнека приварить или присоединить режущие ножи (пластины) в количестве 1-2 штук. Если пластины две, то они должны располагаться пол одинаковым углом, что обеспечит высокую производительность устройства
6. В завершении изготавливается крепление на хвостовике для соединения с переходником и патроном электроинструмента

На этом процесс изготовления ледобура завершен, и остается только зачистить сварочные швы, и произвести окрашивание насадки для обеспечения дополнительной защиты. После высыхания краски, можно отправляться на испытания. Как показывает практика, таким способом изготавливает себе буры для льда каждый третий заядлый рыбак. Пришло время реализовать задумку самостоятельно, ведь в этом нет ничего трудного. Если возникают трудности с изготовлением шнека, то можно обратиться за помощью к опытному сварщику, который изготовит шнек любой формы и размера. Видео по изготовлению рассматриваемого устройства в материале.

Это интересно!
Чтобы не потерять самодельный бур, который может выскочить из патрона и пойти на дно (в прямом смысле), следует к хвостовику приварить большого диаметра шайбу. Диаметр этой шайбы должен быть больше размера отверстия, которое высверливается ледобуром. При соскакивании насадки с патрона, шайба будет задерживать его, тем самым исключая «уход ко дну».

Делаем своими руками

В последнее время появилось много моделей аккумуляторных шуруповертов с хорошей мощностью, которые подойдут для изготовления электробура. Какой шуруповерт для ледобура выбрать? Лучше всего из проверенных, надежных брендов — Макита, Бош, Метабо и т. п. А также можно использовать аккумуляторную дрель, но это менее удобно, ведь у нее нет обратного хода.

Итак, понадобится мощный шуруповерт для ледобура, ручной ледоруб и переходник (адаптер), чтобы их соединить между собой. Нежелательно использовать для изготовления бур с диаметром шнека больше 10−13 см, иначе аккумулятор шуруповерта будет слишком быстро разряжаться и увеличится вероятность поломки. Главное — изготовить переходник для ледобура под шуруповерт.

Одними ручными инструментами не обойтись, поэтому если их нет под рукой, можно купить готовый или заказать у токаря-фрезеровщика. Адаптер изготавливается из цельногоотрезка металлического круга. С одной стороны он имеет цилиндрическую выточку и соединяется со шнеком при помощи болта и гайки, с другой стороны — шестигранный хвостовик, который закрепляется в патроне шуруповерта. Ручка для переходника необязательна, но она значительно облегчает эксплуатацию электроледобура. Кроме того, бывают ситуации, когда адаптер самовольно отсоединяется от шуруповерта, ослабляется его крепление в патроне. В этом случае ручка не даст уйти рабочей части бура под воду.

Сузим тему и уточним выбор

Так какой же шуруповерт для ледобура нам необходимо выбрать, чтобы пробить лунку за короткий промежуток времени и при этом даже не вспотеть?

Естественно, бытовой шуруповерт с вольтажом в 12В мало пригоден для подобной работы поскольку он не имеет достаточного вращательного момента, который должен быть в пределах 50 — 80 Нм.

Выбор нужно остановить на 18-ти вольтовом шуруповерте или более профессиональном его сородиче в 36 вольт.

Какой выбрать аккумулятор шуруповерта?

Поскольку зимой температура редко поднимается выше нуля, да еще и не во всех регионах то на аккумулятор ложится большая ответственность в плане живучести на морозе.

Есть три основных вида аккумуляторов:

• Никель-металл-гидридный (Ni-Mh);
• Никель-кадмиевый (Ni-Cd);
• Литий-ионный (Li-Ion).

Самые распространенные это литий-ионные, имеющие неоспоримые достоинства такие как повышенная емкость, низкий саморазряд и неприхотлив в обслуживании.

Тем не менее рабочий диапазон температур хуже чем у никель кадмиевого от -20 до +60. Рекомендуемая температура работы +20.

Никель-кадмиевый более устойчив к низким температурам, рабочий диапазон от -50 до +40. Так же к достоинствам можно отнести возможность хранения в разряженном состоянии чего не скажешь про литий-ионный. А это уже серьезная заявка на выбор.

Никель-металл-гидридный аккумулятор имеет массу достоинств таких как, меньший вес, повышенная энергоемкость, маленький «эффект памяти», но при температуре -10 он быстро разрядится, чем сильно огорчит своего хозяина собравшегося просверлить не один десяток лунок.

Также необходимо обратить внимание на емкость батарей, чтобы хватило его не на пару лунок, а на пару десятков и эта емкость начинается от 2,5 ампер часов, лучше 3 Ач.

Важная деталь, адаптер для ледобура

Адаптер для ледобура с шуруповертом можно купить в любом рыбацком магазине, стоить будет в пределах 500 рублей, да и конструкция его не настолько сложна, думаю, если вы покажите картинку любому слесарю, он изготовит вам дешевле и качеством не хуже.

Чертеж адаптера для ледобура

Но если есть великое желание изготовить адаптер своими руками, то достаточно взять толстостенную трубку или пруток. Под хвостовик для шуруповерта подойдет обычная бита.

При помощи сварки соединить одно с другим, конечно соблюдая соосность. Отверстие с боку, для соединения адаптера с ледобуром, просверлить не составит труда.

А можно изготовить адаптер с резьбой под установку вместо патрона, как это изображено на видео. Пожалуй это самый лучший вариант.

Характеристики

Материал изготовления

Стальные (железные)

Значительная часть буров как в нашей стране, так и за рубежом изготавливается из стали. Такие буры имеют массу от двух до нескольких килограммов в зависимости от длины и диаметра шнека. Рукоять и шнек бура имеют покрытие из водостойкой краски, более или менее надежное.

Титановые

Буры из титана намного легче железных, но и значительно дороже. Тем не менее, они чрезвычайно популярны, особенно у рыболовов, которым приходится много передвигаться на льду и сверлить большое количество лунок.

Пластиковые

Китайские производители выпускают буры с пластиковым шнеком, но они не пользуются популярностью из-за своей ненадежности. Недавно в некоторых регионах появился в продаже ледобур Ермаков ЛР-125-3Н со шнеком из пластика. В Интернете можно встретить как положительные, так и негативные отзывы о данном изделии.

Диаметр шнека

От диаметра шнека зависит размер получившейся лунки. Чем меньше диаметр шнека, тем быстрее можно пробурить лунку и сделать это с меньшими усилиями.

Самый маленький диаметр шнека, который можно встретить, равен 70 миллиметрам. Рыболовы-спортсмены, которым не нужно ловить леща, крупных судака и окуня, пользуются бурами с диаметром шнека, равным 90-100 мм. Универсальным считается диаметр 130 мм. Для ловли леща используют ледобуры со шнеком диаметром 150-180 мм.

Ножи

К штоку ледобура приварена режущая головка, к которой крепятся ножи обычно в количестве двух, реже трех. Ножи бывают плоские, ступенчатые, зубчатые, сферические. Качество ножей определяется качеством стали, из которой они изготовлены. Металл должен быть твердым, но не хрупким.

Ручка

Существуют одноручные и двуручные ледобуры, но первые уже практически вышли из употребления.

В двуручных моделях обе ручки разнесены по двум сторонам оси – таким образом, усилия необходимые для сверления равномерно распределяются и сверлить гораздо легче. Раньше ручки изготавливались из довольно хрупкой пластмассы и приходилось обматывать их изолентой. Сейчас подобной проблемы не существует – ручки изготавливают из прочного пластика, который к тому же имеет шероховатую поверхность для лучшего сцепления с ладонью рыболова.

Большинство ледобуров имеют длину 100-110 сантиметров – наиболее удобную для большинства рыболовов. Буры различаются также по длине шнека. Чем длиннее шнек, тем более толстый лед можно просверлить, не вычерпывая ледяную крошку. К некоторым моделям прилагается вставка–удлинитель для сверления толстого льда, который встречается на водоемах Крайнего Севера и Сибири.

Какими бывают ледорубы

Бур для зимней рыбалки — вещь незаменимая. От его качества, размеров и привода будет зависеть скорость изготовления лунок. Чаще всего для этих целей применяют шнековые устройства. Это самый распространенный вид бура. Как заводские, так и самостоятельно изготовленные изделия в качестве привода используют коловорот. Он подойдет для сверления отверстий диаметром 100−115 мм. Изготовить отверстие с размерами 130−150 мм будет сложно, т. к. потребуется приложить гораздо большие усилия.

Для таких целей можно использовать ледобур из бензопилы. Этим инструментом можно быстро просверлить лунку любого диаметра, практически не затрачивая усилий. Чаще всего их используют на водоемах с толстым льдом. В полынью диаметром больше 130 мм пройдет практически любая рыба.

Самостоятельное изготовление ледобура

Материал для изготовления ножей

В условиях массового производства нет возможности использовать сверхпрочные сорта стали. Как в отечественных, так и в зарубежных аналогах используется материал твердостью около 60 ед. по Роквеллу. Эти ножи хороши, если лед без песчаных включений. Лучшим вариантом будет инструментальная сталь, имеющая 70−72 ед. Правда, изготовление и правильная заточка ножей обойдется дорого.

Изготовление с нуля

Самодельный ледобур для зимней рыбалки проще всего изготовить в виде садового бура. В качестве ножей, одновременно выполняющих роль шнека, используют полотно от циркулярной пилы необходимого диаметра. Его распиливают пополам и приваривают к штоку бура под углом, обеспечивающим наилучший рез.

Зубья пилы имеют победитовые наплавки, что предохраняет кромки от поломок при сверлении льда с включениями песка и на границе подводной части. Увеличить производительность поможет применение шуруповерта для ледобура. Увеличенная скорость вращения штока позволит изготавливать лунки даже не совсем острыми ножами.

Ледобур своими руками

Часто употребляют эти два типа источника питания:

• Никель-кадмиевый отлично чувствует себя при минусовой температуре, однако утяжеляет инструмент.
• Литий-ионный эксплуатируется при температуре.10ºС, в случае только лёд не очень толстый. Хотя он позволяет просверлить около 60 лунок по 10−16 см. Если температура опустилась ниже, его конечно достать из устройства и убрать во внутренний кармашек куртки.

Лучше иметь при для себя дополнительный аккумулятор и держать его в теплом месте.

Шуруповерт избран, сейчас нужно найти, на каком уровне его есть вариант прикрепить к буру. Это делается с помощью переходника (адаптера).

Какой выбрать шуруповерт

Для того чтобы ледобур мог сверлить любой по толщине лед, необходимо подобрать шуруповерт с большой мощностью. Слабый инструмент не сможет должным образом пробурить лунку в толстом ледяном покрове.

Естественно, для наших целей применяется только аккумуляторный инструмент, который не требует постоянного подключения к электрической сети. Обязательно у шуруповерта должна быть хорошая физическая прочность и надежность. Он должен выдерживать различные нагрузки, возможные удары и прочие неприятности, ожидающие его на рыбалке.

Шуруповерт для ледобура должен иметь следующие характеристики:

• Крутящий момент порядка 80–90 Н*м. В целом, чем выше этот показатель, тем легче инструмент будет справляться с сухим и толстым льдом.
• Напряжение аккумуляторной батареи 18–36 В. Чем выше этот параметр, тем более мощным и работоспособным считается шуруповерт, им легче сверлить ледяной покров.
• Емкость батареи не менее 2,5 А*ч, а лучше до 4 А*ч. Чем это значение выше, тем дольше инструмент будет работать без подзарядки.

Неплохие шуруповерты, которые подходят под ледобуры выпускают японские и «Метабо». Хотя можно использовать и любые другие марки, отвечающие указанным параметрам.

Какой аккумулятор выбрать

На сегодня шуруповерты оснащаются двумя видами аккумуляторных батарей:

• Литий-ионный (Li-Ion) имеет малый вес, быстро заряжается, но «не дружит» с низкими температурами. Инструмент с такой батарейкой стоит дорого.
• Никель-кадмиевый (Ni-Cd) много весит, зато способен работать при температурах до –150 градусов.

Обязательно с собой на водоем нужно брать две аккумуляторные батарейки. Хранить их следует в тепле, например, во внутреннем кармане куртки. Пока работает одна, вторая не должна находиться на холоде.

Что можно использовать вместо шуруповерта?

Само собой, для создания автоматизированного ледобура своими руками сгодится не только шуруповерт. Можно применять и другие «крутящие» электроинструменты:

• дрель;
• гайковерт;
• бензопила.

Последняя, кстати, работает не от аккумулятора, но с технической точки зрения такую задумку реализовать сложно.
