Пескоструйный аппарат является прибором, благодаря которому можно очищать и обезжиривать готовые детали, а также матировать и гравировать стекло. Полностью собранный прибор довольно дорог, а потому есть хорошая альтернатива: можно изготовить такой аппарат своими руками. Приспособление будет очень качественным и совсем не уступит дорогостоящему оборудованию, к тому же его достаточно легко собрать из подручных материалов.

Принцип работы заключается в выталкивании абразивного материала из пистолета под существенным давлением. Готовая пескоструйка, сделанная своими руками, будет обрабатывать любые поверхности, а также она способна матировать стекло или снять ржавчину с металла.

Устройство и схема пескоструйного пистолета

Собственноручно рассматриваемый вариант пескоструя можно смастерить на основе 2 вариантов конструкционных схем, что отличаются одна от другой процессом подачи абразива в выходной канал. В то же время для их реализации потребуется практически один и тот же набор комплектующих.

Конструкция подобного приспособления будет отличаться хорошей производительностью и низкой ценой.

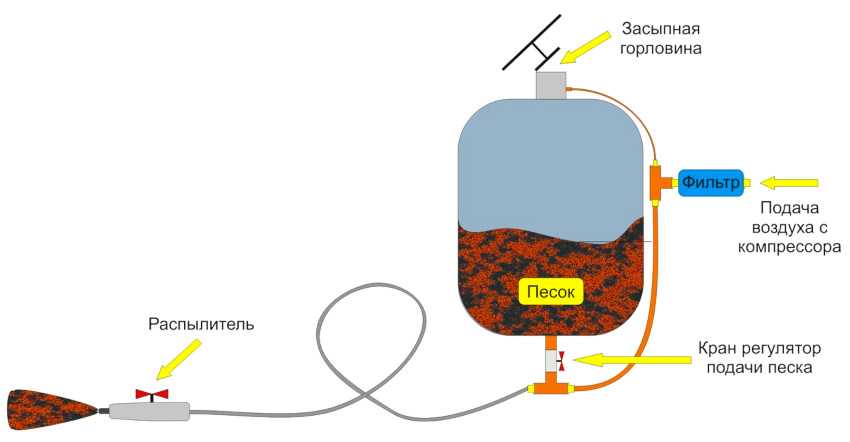

Схема его работы будет следующей: абразив, которым обычно является просеянный мелкофракционный песок, под действием потоков воздуха, формируемых компрессором, по шлангу армированного типа идет на сопло и попадает через отверстие в нем на обрабатываемую поверхность. Благодаря высокому давлению воздухопотока частицы песка получают большую энергию кинетического типа, что и является причиной эффективности осуществляемых действий.

Пистолет, применяющийся для подобной обработки, автономно не функционирует. С помощью специальных шлангов он должен быть соединен с компрессором, где формируется высокое давление воздуха. Кроме того, существует необходимость обеспечения пескоподачи в пистолет из отдельной емкости.

Чтобы такой самодельный пистолет исправно работал, должна быть создана техническая система, основу которой будут составлять компрессор, дозаторы и другие элементы.

А также серьезное внимание потребуется уделить качеству песка, который должен предварительно просеиваться при помощи сита и вычищаться от всего лишнего. Песок должен состоять из заданных по размеру фракций. Если не соблюсти эти требования, то с большой вероятностью сопло пистолета попросту засорится, поэтому устройство работать нормально не сможет.

На выходе такой пескоструй должен создавать поток воздушно-абразивной смеси. В то же время напорная схема применяется для подачи абразива при помощи давления в патрубок выпуска, где он перемешивается с воздушными потоками, создаваемые компрессором. Бытовой эжекторный пескоструй применяет принцип Бернулли для формирования вакуума в области забора абразива. А последний попадает в смесительную емкость.

Чертежи и схемы пескоструев, дающие возможность создать такой аппарат самостоятельно, могут иметь самые разные варианты.

По этой причине следует рассматривать основные принципы, благодаря которым создается устройство такого типа.

Что нужно знать о принципе работы самодельного пескоструя

Какой бы ни был выбран тип конструкции, прибор должен формировать на выходе струю воздушно-абразивной смеси. Напорная система работает благодаря высокому давлению подачи выбранного абразива в выпускной патрубок, где происходит смешивание с воздушным потоком, подающимся из компрессора. Если говорить об эжекторном устройстве, стоит знать, что здесь работа осуществляется с использованием эффекта Бернулли, основанном на создании вакуума, который и засасывает песок.

Существует огромное количество схем и выполненных своими руками чертежей пескоструйных аппаратов, позволяющих изготовить их самостоятельно. Каждый изобретатель предпочитает использовать различные ненужные детали, которые находятся под рукой, но все конструкции будут работать по схожему принципу.

Перед тем как сделать пескоструйный аппарат своими руками, нужно понять механизм работы инструмента, подготовить все необходимые детали конструкции. Если правильно собрать элементы, самодельный аппарат ничем не будет уступать серийному. Зачастую удается сконструировать прибор с минимальными затратами.

По принципу работы пескоструйный аппарат очень похож на краскопульт.

На заметку! Принцип работы пескоструя очень похож на механизм действия краскопульта, главная задача которого – распыление лакокрасочных материалов. Тем не менее один прибор никогда не сможет заменить другой.

Главный элемент, который понадобится для пескоструйного аппарата, – компрессор. Именно благодаря ему в магистралях конструкции создается поток воздуха под нужным давлением. Когда воздух проходит по главному шлангу сквозь рукав для забора песка для пескоструйного аппарата, создается вакуум, способствующий тому, что абразивная смесь всасывается в основную магистраль, где и соединяется с воздушной струей.

Затем уже смесь из воздуха и абразива доходит до сопла – отверстия, через которое и осуществляется подача песка на поверхность под высоким давлением. Из этого следует, что, помимо компрессора, требуется дополнить конструкцию шлангами нужного диаметра, соединительными штуцерами, кранами и дозаторами. Чтобы обеспечить бесперебойное питание рабочего прибора, понадобится электрический кабель.

Пескоструйное сопло – элемент, формирующий абразивную струю с нужными для работы характеристиками. Своими руками можно изготовить керамическое сопло, потому как для основы идеально подходят отработанные свечи зажигания, из которых предварительно вынимается электрод. На серийных приборах присутствует стальной элемент, имеющий внутреннее карбидно-борное или карбидно-вольфрамовое покрытие. В многочисленных отзывах пользователей отмечено, что такие детали очень редко долго служат владельцам.

Пескоструйное сопло формирует с нужными для работы характеристиками абразивную струю.

Подготовка инструментов

Для получения пескоструя потребуется иметь под рукой такие комплектующие:

сопло;
компрессор;
газовый баллон, который будет выполнять роль емкости для абразива.

Кроме того, в зависимости от особенностей конструкционного типа могут понадобиться и следующие элементы:

шаровые краны;
резиновый шланг, оснащенный армированными вставками 1,4 см и больше;
воздушный шланг с диаметром до 1 см;
муфта переходного типа;
штуцеры, представляющие собой крепления шлангов либо зажимы цангового типа;
фум-лента, что позволяет герметизировать соединения;
клеевой пистолет либо аналог для монтажной пены;
термоклей;
пустая бутылка на 0,5 литра из пластика;
шлифмашина либо напильник;
наждачка с бруском;
дрель со сверлами;
болгарка;
острый нож;
пассатижи.

Какие инструменты и материалы потребуются

Набор материалов и инструментов для пескоструйного аппарата зависит от того, из каких подручных средств предстоит делать приспособление. Чтобы сконструировать агрегат на основе продувочного пистолета, понадобится подготовить:

пластиковую бутылку на 1-1,5 л;
компрессор, рассчитанный на давление около 5 бар;
продувочный пистолет;
армированный шланг;
клеевой пистолет;
дрель;
напильник;
острый нож;
маркер для разметки.

Если делать пескоструйный аппарат предстоит на базе компрессора и обычного распылителя, список инструментов и материалов будет немного другим. Потребуется взять:

клеевой пистолет;
пластиковую бутылку 0,5 л;
компрессор с небольшими показателями мощности;
дрель;
недорогой распылитель;
тефлоновую ленту;
напильник;
муфту для перехода с наружной на внутреннюю резьбу;
нож.

Во всех случаях при создании домашнего аппарата для снятия коррозии необходимо также заранее подготовить абразивный материал. Для самодельных устройств применяют обычно песок.

Принцип работы

Пистолеты, которые используются для выполнения пескоструйной обработки, сегодня выпускаются серийно, и их может приобрести каждый желающий. Между тем подобные устройства, если они качественные, стоят достаточно дорого, а те из них, которые можно купить по невысокой цене, не отличаются хорошим качеством и не способны прослужить длительное время.

Чтобы пескоструйный пневмопистолет обошелся вам недорого, можно изготовить самодельное устройство.

Конструкция такого приспособления отличается верхним расположением бачка, обладает рядом недостатков, которые компенсируются достаточно высокой производительностью и невысокой стоимостью. Самодельный пневматический пистолет, несмотря на простоту конструкции, позволяет эффективно выполнять операции по пескоструйной обработке различных поверхностей, их очистке от старых покрытий, следов коррозии и различных загрязнений. Такой аппарат можно применять для матирования стекла, а также для обезжиривания поверхностей.

Самодельный аппарат для выполнения пескоструйной обработки, как и серийные устройства, работает по следующему принципу. Абразивный материал, в качестве которого преимущественно используется тщательно просеянный мелкий песок, под воздействием воздушного потока, создаваемого компрессором, по армированному шлангу подается к соплу и поступает через его отверстие к обрабатываемой поверхности.

За счет высокого давления воздушного потока, перемещающего песок, его частичкам сообщается значительная кинетическая энергия, что и способствует эффективности выполняемой операции.

Пистолет, используемый для выполнения пескоструйной обработки, не может работать автономно: при помощи специальных шлангов его надо подключить к компрессору, за счет которого в них и будет создаваться высокое давление воздушного потока. Необходимо также обеспечить подачу к такому пистолету песка, который находится в отдельном бункере.

Для того чтобы самодельный воздушный пистолет мог нормально функционировать, формируется техническая система, состоящая из компрессора, шлангов, емкостей, кранов и дозаторов. Особое внимание следует обратить на качество используемого песка, который обязательно должен быть очищенным и просеянным через сито с мелкими ячейками.

Если пренебречь этим требованием, загрязненный или слишком крупный песок обязательно забьет сопло пистолета, и оно не сможет нормально функционировать.

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
наконечник на сопло, который может быть изготовлен из стали или керамики;
рукоятка с курком, обеспечивающая удобство манипулирования устройством;
штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения.

Именно поэтому для пескоструйного пистолета лучше приобретать серийные сопла (а некоторые их модели даже могут быть оснащены рукояткой и спусковым крючком).

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

компрессор, который обеспечивает требуемое давление воздушного потока;
пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
шланг, по которому из специальной емкости всасывается абразивный материал;
всасывающий клапан или заборный патрубок.

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием.

Чтобы абразивный материал из такой бочки подавался под требуемым напором, ее необходимо расположить на некоторой высоте.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
освещение внутреннего пространства камеры;
два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Какой компрессор выбрать для самодельной пескоструйной установки

Желательно, чтобы производительность компрессора была не менее 300 литров/минуту, мощность – от 3 кВт, давление воздуха – 6-7 атмосфер, имелась защита от перегрева. Для бытовых целей подойдет устройство, работающее от сети с напряжением 220 В. Если на компрессоре есть ресивер, он поможет избежать перепадов давления при переключении на разные режимы работы.

Когда компрессор приобретается в готовом виде, нужно обратить внимание на тип оборудования:

Компрессор напорного типа. Абразивный материал подается в систему под воздействием сжатого воздуха и собственной массы. Компрессоры данного типа считаются профессиональными, отличаются большой производительностью. С их помощью обрабатывают поверхности значительной площади – мосты, здания, корабли, железнодорожные вагоны, сложные конструкции. Для бытового пользования напорные компрессоры применять нецелесообразно.
Компрессор инжекторного типа. Подобные приборы работают за счет давления, создаваемого воздушным потоком, которое и двигает песок внутри системы. Они намного дешевле, потому хорошо подходят для небольшого объема работ в бытовых условиях.

Как сделать из продувочного пистолета?

Теперь рассмотрим, как сделать такой пистолет из различных приспособлений. Первой будет инструкция по созданию варианта устройства из обдувочного пистолета. Потребуется иметь:

обдувочный пистолет;
сверло по диаметру сопла.

Сначала следует срезать полоску на шейке бутылки, что располагается под пробкой. Там, где была полоска, проделывается отверстие. Теперь потребуется примерить сопло, вставляя его в просверленное отверстие. Осуществляем маркером разметку под проточку проема технологического типа в пистолетном сопле, после чего протачиваем это место напильником. Теперь требуется вставить сопло в отверстие.

После этого остается только загерметизировать место соединения, после чего закрепить его при помощи горячего клея. Остается засыпать песок в бутылку, подключить приспособление к компрессору и можно начать работы по зачистке инструмента от ржавчины.

Однако при работе с пескоструйным аппаратом требуется соблюдать нормы техники безопасности и пользоваться необходимыми средствами индивидуальной защиты: очками, закрытой одеждой, респиратором, рукавицами или перчатками.

Самые популярные пескоструйные аппараты 2022 года

Аппарат пескоструйный AE&T T06505 19л.

Пескоструйный аппарат 17 л GARWIN 8866101

N33235 Пескоструйная камера 90л. AE&T T06301 настольная

JTC-5324 Пескоструйный аппарат, шланг 1/2″,макс. давл. 250PSI, объем 38л.

Пистолет пескоструйный Fubag Sbg142/3

Сборка аппарата из газового баллона

Следующий вариант создания такого аппарата – из газового баллона. Потребуется иметь в наличии:

баллон для газа;
краны шаровые – 2 шт.;
кусок трубы, что станет основой воронки для заполнения емкости песком;
тормозные тройники – 2 шт.;
рукава с условным проходом 10 и 14 мм – они нужны для соединения с компрессором и вывода смеси;
хомуты для закрепления рукавов;
фум-лента.

Алгоритм действий будет следующий.

Подготовка баллона. Из него потребуется удалить оставшийся газ и произвести очистку внутренней части поверхности с использованием моющих средств неабразивного типа и дождаться, пока поверхность высохнет.
Проделывание отверстий в емкости. Отверстие сверху будет применяться для насыпания песка. Оно должно иметь размер по габаритам подготовленной трубы. Отверстие снизу – для компрессора, а если точнее говорить, то для присоединения крана.
Монтаж крана. Его можно приварить либо попросту прикрутить с помощью трубы-переходника.
Теперь остается смонтировать тормозной тройник и блок смесителя. Чтобы сделать резьбовое соединение максимально плотным, можно применить фум-ленту.
На баллонный вентиль монтируют кран, после которого располагается тройник.
Далее следует решить вопрос, чтобы устройство сделать максимально мобильным. Для этого можно приварить рукояти и колеса для удобства его транспортировки. Чтобы аппарат был устойчивым, нужно приварить опоры из уголка либо частей арматуры.

Остается произвести соединение частей каналов подачи и выдачи состава:

штуцеры необходимо смонтировать на тройник и баллонный вентиль;
рукав с 14-миллиметровым проходом следует разместить между тройником и областью смесителя;
к тройниковому ответвлению, которое является свободным и оснащенным фитингом, следует подключить установку нагнетательного типа;
к последнему свободному выходу из тройника подсоединяют рукав для подачи готового состава.

Для создания герметичности конструкции на трубу заполнения баллона песком можно смонтировать крышку навинчивающегося типа.

Изготовление из краскопульта

Пескоструй можно сделать и из краскопульта. Следует подготовить такие составляющие:

пистолет с клапаном смесительного типа;
рукоять с устройством, подающим воздух;
пластиковую бутылку, что будет выступать в роли емкости для абразива;
тройник;
шаровой кран, с помощью которого можно будет контролировать подачу песка.

Сборка подобного устройства будет осуществляться по такому алгоритму:

пистолет следует расточить, чтобы диаметр входной дюзы увеличился;
смесительный тройник следует подсоединить к пистолету;
далее необходимо осуществить монтаж и закрепление шлангов подачи и циркуляции;
теперь следует прижать курок, чтобы произошел выброс абразива. Если все работает нормально, то устройство из покрасочного пульта готово к применению.

Следует добавить, что небольшой пластиковой емкости будет достаточно для очистки поверхностей в течение получаса.

Другие варианты

Пескоструйный пистолет делают и из иных приспособлений. К наиболее распространенным вариантам можно отнести доработку мойки высокого давления. Речь идет, например, о мини-мойке K?rcher. Такая мойка формирует очень большое давление воды при небольшом ее расходе, а потому является идеальным решением для получения пескоструйного аппарата. Тут особенно важно будет использовать мелкий (калиброванный) песок равномерной дисперсии.

Еще одним преимуществом будет то, что разбирать саму мини-мойку потребности нет. Необходимо будет сделать только насадку для выходной трубки устройства.

Для этого потребуется приобрести:

сопло из керамики;
шланги с армированием;
блок смешивания в виде тройника подходящего диаметра;
дозатор в форме цилиндра.

Как указывалось выше, особенностью данного устройства будет то, что за подачу песка здесь будет отвечать не воздух, а вода. Жидкость под давлением будет поступать через отсек смешивания, формируя вакуум в шланге, который отвечает за подачу абразива. Благодаря этому будет наблюдаться выброс песка с большой силой, что позволит осуществлять очистку, шлифование и матирование поверхности.

Еще один интересный вариант – сделать аппарат для антигравия из обычного огнетушителя.

Для этого потребуется найти огнетушитель, после чего создать заглушку при помощи токарного станка, чтобы произвести герметизацию верхней области. На заглушку потребуется надеть кольцо-уплотнитель, выполненное из резины, а затем вкрутить его в горловину устройства. Данное отверстие будет применяться для засыпки внутрь песка.

После этого потребуется просверлить дырки на корпуса в верхней части, а также у днища. Предварительно нужно провести зачистку этих областей от старого покрытия краской. Кроме того, ко дну при помощи сварки можно приварить ножки из арматуры или труб. После монтажа тройников и шлангов подачи и вывода пескоструй будет готов к использованию по назначению.

Как видим, существует большое количество вариантов создания пескоструйного пистолета: из мовильного пистолета, краскопульта, огнетушителя и других приспособлений или подручных средств. В принципе это несложно, но следует четко понимать, что именно вы делаете, а также иметь необходимые комплектующие под рукой.

При создании пескоструя своими руками требуется соблюдать неукоснительно требования техники безопасности, а все работы проводить исключительно при наличии специальных защитных средств и приспособлений.

Какие детали пригодятся в качестве комплектующих для изготовления пескоструйки своими руками

Перед тем как сделать пескоструй, следует позаботиться о наличии необходимых деталей, большую часть которых всегда можно найти в своем гараже, кладовой или мастерской. Недостающие предметы стоит поискать на барахолках либо в строительных магазинах. Одной из важных составляющих является емкость, откуда абразивный песок будет подаваться в магистраль. Большая часть умельцев предпочитает для этой цели применять старый газовый баллон.

Обратите внимание! Если для работы берется газовый баллон, следует внимательно посмотреть, чтобы на нем отсутствовали признаки ржавчины, вмятины и другие повреждения. Помимо использования баллона в качестве емкости для абразива, он может пригодиться для изготовления ресивера на компрессор, однако при разборке необходимо соблюдать максимальную технику безопасности.

Без наличия всех необходимых деталей собрать пескоструйку не получится.

Чтобы емкость свободно наполнялась абразивом, требуется к баллону приварить фрагмент трубы. Для удобства в верхней части следует зафиксировать горловину, которая будет играть роль воронки для засыпания песка.

Понадобится также и другое оборудование для пескоструя:

Шаровые краны. Лучше выбирать наиболее надежные и долговечные материалы проверенных производителей с хорошей репутацией.
Армированный резиновый шланг. Оптимальным вариантом считается рукав диаметром 14 мм, который рассчитан на высокое давление и постоянное трение абразивного песка.
Газовый шланг. Диаметр изделия должен быть не меньше 1 см. Именно по этому шлангу в систему будет подаваться сжатый воздух, который еще не смешался с абразивным материалом.
Штуцеры и зажимы цангового типа. Нужны для того, чтобы фиксировать шланги к другим элементам системы.
Фум-лента или другой уплотнитель. Все соединения требуют надежной герметизации, потому как пескоструй работает под постоянным высоким давлением.

Большинство необходимых деталей можно найти в своем гараже.

Пескоструйная камера

Чтобы снизить расход песка, который разлетается в стороны и значительно тратится, можно использовать особую камеру. Ее несложно сделать самому, хотя это и потребует временных и финансовых затрат. Необходимо сварить в виде ящика металлические листы, установить в корпусе стекло для визуализации процесса. Впереди высверливаются 2 дырки, к которым крепятся 2 грубые несъемные перчатки. Дно делается из толстой проволоки или решетки, а под ним располагается пластиковый или металлический желоб для отвода абразива. Пескоструйный пистолет устанавливается внутрь камеры, которую удобнее всего располагать на столе.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование . В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.
Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу.

Помимо этого, понадобятся и другие комплектующие:

самодельное или керамическое сопло;
качественный армированный шланг;
узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
блок регулировки подачи, который представляет собой цилиндрический дозатор;
труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Из чего можно собрать пескоструй

Чтобы понять, насколько просто сделать пескоструй своими руками, достаточно остановиться на особенностях работы каждого узла конструкции. В этом случае подбор доступных деталей или готовых изделий становится очевидным.

Узел смешивания. Сюда с двух шлангов поступает песок для пескоструя, сжатый воздух из компрессора. На выходе — готовая воздушно-абразивная смесь. При этом никаких требований, например, объема камеры смешивания, к узлу не предъявляется. На этом основании для его изготовления можно использовать обычный сантехнический тройник.
Устройства регулирования. Нормальный ручной пескоструйный аппарат должен иметь возможность настраивать поток воздуха и интенсивность подачи абразивного материала. При этом никаких требований к устройству регулирования не предъявляется. В домашних условиях эту роль хорошо выполняют водяные шаровые краны из стали.
Точки подключения. Для присоединения шлангов на портативный пескоструйный аппарат устанавливаются обычные штуцеры. Они могут оснащаться хомутами для надежного крепления. Все эти компоненты нетрудно купить в магазинах.
Ресивер. Эта часть конструкции нужна для облегчения работы компрессора и стабилизации давления. Ресивер обязательно потребуется, если хочется получить мощный пескоструй своими руками. Изготовить это устройство можно из огнетушителя порошкового типа с большой емкостью корпуса. Еще один вариант — сделать ресивер из газового баллона.
Камера абразива. Компоненты для ее изготовления могут отличаться в зависимости от типа создаваемой установки. Например, мини пескоструйный аппарат эжекторного типа собирается с пластиковой бутылкой для абразива. Напорная же установка потребует прочной емкости, сделанной из огнетушителя или фреонового баллона.

Важно! Схема соединения устройств влагоотделения и маслоулавливания зависит от конкретного изделия, купленного для этой цели. Однако большинство представленных на рынке моделей потребует изготовить только отвод из сантехнического тройника, на который монтируются штуцеры шлангов.
