Соединительные клеммы Wago: виды, устройство, характеристики и правила подключения

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.

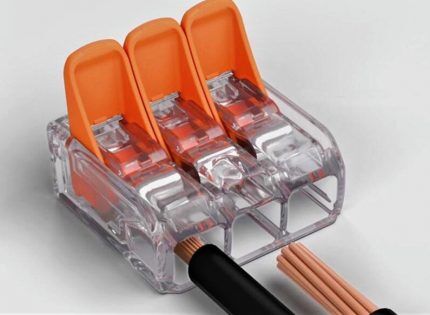

2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

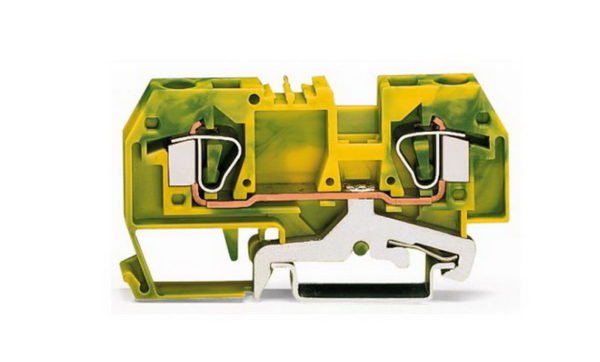

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Как правильно пользоваться клеммами Ваго 222

Главное – понять, что один клеммник – это один электрический контакт.

Как правильно подключать зажимы Ваго 222

Как правильно подключать зажимы Ваго_крупнее

Теперь от общих случаев перейдём к разбору практического применения этих замечательных клеммников.

Устройство и технические параметры

Клемма представляет собою зажим плоско-пружинного действия, который всей своей площадью оказывает давление на поверхность провода и при этом не вызывает его повреждения. Зажим соединительный Ваго обеспечивает отличный контакт, за счёт высоко сконцентрированной зажимной силы, которая по всей контактной поверхности создаёт низкое переходное сопротивление.

Для изготовления токонесущей рейки используют электролитную пружинно-твёрдую медь с мягкой лужёной поверхностью. Покрытие поверхностное выполняют оловянно-свинцовым сплавом (60 % олова и 40 % свинца), что защищает от коррозии на долгое время.

Для изготовления зажимных пружин применяют высококачественную аустенитную хром-никелиевую сталь, у неё очень высокий предел прочности на растяжение.

В качестве изоляционных материалов используют полиамид. Он обладает рядом преимуществ:

• к коррозийным процессам абсолютно нейтрален;
• ему присуще свойство самопогашения;
• тяжело воспламеняется.

Для клеммников Ваго в период эксплуатации нижним температурным пределом является величина -35 °С. Верхний температурный показатель кратковременного воздействия – от 170 °С до 200 °С (в зависимости от типа клеммника).

Разъёмы такого типа применяются не только в бытовых электрических сетях, но и в промышленном производстве. Поэтому их технические характеристики имеют весьма широкий диапазон значений:

• сечение соединяемых жил проводов – 0,08-95 мм2;
• рабочее напряжение – 100-1000 В;
• номинальный пропускной ток – 6-323 А.

Технические характеристики распределительных клемм Wago для проводов

Клеммы немецкого производителя WAGO предназначены для быстрого соединения и распределения электрической проводки сокращая в разы затрату во времени при монтаже что позволяет справиться с большим объёмом работы. Конструктивное преимущество клемм WAGO в отличие от винтовых состоит в том, что они имеют пружинный контакт с электрическим проводом, что не требует использования отвёрток. Клеммы WAGO позволяют соединять провода как моно жилы, так и многопроволочные.

Виды клемм WAGO

На маркировках клеммников первые три цифры указывают на их серию. Может показаться, что в этом нет смысла, ведь они различаются визуально. Однако они так же различаются по техническим характеристикам, на которые указывают маркировки. Это важно, ведь если контакт будет не достаточно надёжным, то это может привести к выходу проводки из строя, даже пожару.

Выпускаются следующие виды зажимов:

1. PUSH WIRE — плоскопружинный зажим.
2. CAGE CLAMP — многоразовые клеммники.
3. FIT-CLAMP — самозажимные клеммы.

У первого вида, PUSH WIRE, пружина выполняет две основные задачи:

• удерживает провод, прижимая его тем самым к шине;
• защищает от отсоединения кабелей друг от друга благодаря расположению.

Пружина у них находится под углом к кабелю, поэтому подсоединить его в разы легче, чем отсоединить. Когда это происходит и его пытаются извлечь, пружина врежется в него торцом. Также особенность имеет контактная группа. Она не предусмотрена для частых извлечений, поэтому повреждение может получить кабель и пружина.

Также касаясь пружины, стоит отметить, что сопротивление она оказывает совсем небольшое, однако его достаточно, чтобы многопроволочный провод было сложно подсоединить. А если он обладает высоким классом гибкости, то его невозможно подключить без использования особого жёсткого наконечника.

В свою очередь, CAGE CLAMP создавались для того, чтобы использовать несколько раз. Пружина у него плоская, изогнутая, с прямоугольным гнездом для кабеля в одной части, для токонесущей шины – с другой. Шина и провод подсоединяются друг к другу благодаря силе упругости.

Если на пружину надавить сверху, то окошко приоткрывается, что позволяет извлечь кабель без усилий. В этом случае подойдут любого класса гибкости.

FIT-CLAMP выпускается не так давно, имеет в основе в основе врезной контакт. Чтобы работать с этой клеммой, не нужно зачищать проводники, что значительно упрощает процесс работы.

Для подключения клеммников wago подойдут такие провода, как:

• Однопроволочные медные и алюминиевые.
• Многопроволочные медные.
• Много проволочные лужёные.
• Многопроволочные с разными видами наконечников (гильза или штыревой).

Конечно, каждый из представленных выше видов предполагает свой тип клеммы. Однако не найти подходящий будет трудно, потому что помимо видов у этих устройств есть различающиеся серии.

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

1. Во время эксплуатации они не требуют никакого технического обслуживания.
2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
3. Соединение не требует дополнительной изоляции.
4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
7. Зажим соединительный Ваго обладает компактными размерами.
8. При необходимости соединение можно с лёгкостью переделать.
9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Клеммники: все, что вам нужно знать, соединяя провода у себя дома

Клеммники для соединения проводов – наиболее удобный, безопасный и доступный для каждого домашнего мастера способ электромонтажа. Чтобы вы имели представление, в каких ситуациях следует применять то или иное клеммное устройство, мы решили вкратце охарактеризовать их наиболее востребованные модели и кратко рассказать об основных правилах их установки.

Клеммники WAGO

Для бытовых целей лучше всего подходят устройства следующих серий:

Как и при использовании большинства других клеммников, концы соединяемых проводов зачищаются на 10 мм. Зачищенные провода вставляются в клеммное устройство до упора. Изделия данной серии очень надежны, если их не ставить под чрезмерную нагрузку. Поскольку они способны выдерживать ток до 24 ампер, лучше всего эти устройства подойдут для подключения приборов освещения.

Серия WAGO 222

Пружинные клеммники фирмы WAGO данной серии, благодаря имеющимся в них удобным рычажкам, идеально подходят для создания временных подключений.

Серия WAGO 224

Пружинные клеммники фирмы WAGO 224-й серии очень удобно использовать для подключения таких осветительных приборов, как, например, люстры.

Клеммники WAGO 224 сконструированы так, что с их помощью можно без труда соединять одножильные провода, выходящие из внутристенной проводки, с многожильными, обычно закладываемыми в осветительные приборы.

Виды, типы, серии

Все выпускаемые клеммники разделил на разные серии. Они классифицируются по типу проводов, для которых предназначаются. Также зажимы различаются тем, что некоторые серии полностью заполняются внутри пастой, а другие выпускаются без неё.

И ещё одно отличие клеммников по типу зажима:

• плоскопружинный (провод крепится под пружинящие пластины);
• CAGE CLAMP (плоский зажим);
• FIT – CLAMP (зажим путём врезного контакта).

Клеммники соединительные зажимные получили наибольшее распространение для подключения светильников, для соединения проводов в распределительных коробках и щитках. Рассмотрим самые популярные модели.

Особенности серии 733

Существует дешёвый тип клеммников, который имеет маркировку Wago 733. Эта серия предназначена для одноразовой коммутации жил. В них отсутствует рычажок, а провод фиксируется внутри клеммника при помощи внутреннего замка, он как бы закусывает жилу и не даёт ей двигаться в обратную сторону.

Клеммники такого типа рассчитаны на напряжение до 400 В, номинальный ток – до 20 А. Их применяют для соединения проводов одножильного исполнения.

Некоторые модели производятся с пастой, которая выполняет защитную функцию и даёт возможность коммутации алюминиевых проводов (она предотвращает окисление). Эти модели серого цветового исполнения.

Зажимы без пасты имеют прозрачные корпуса и цветные вставки. Модель с прозрачным корпусом считается более совершенной, так как даёт возможность вести контроль за процессом подсоединения жилы, а также за качеством её фиксации в клеммнике.

Для коммутации меди с алюминием в клеммнике 733 есть два варианта. Покупаете зажим без пасты и приобретаете отдельно токопроводящую пасту, которую вводите в гнездо, куда будете подсоединять алюминиевую жилу. Либо наоборот, приобретаете зажим с пастой и тщательно вычищаете её в том гнезде, куда нужно будет вставлять медный провод.

Процесс коммутации очень простой. Жилу необходимо зачистить от изоляционного слоя на 10-12 мм и вставить её до упора.

Сам провод вынуть обратно вы сможете путём прокручивания, но при этом надо будет приложить немалое усилие. Понятно, что в дальнейшем использовать этот зажим вы уже не сможете, так как при извлечении провода в нём деформируется фиксирующий контакт внутреннего замка.

Зажимы Wago серии 733 выпускают в вариациях от двух до восьми коммутируемых проводов.

О 733 серии смотрите в этом видео:

Особенности серии 222

Чтобы коммутировать многожильные провода применяют клеммники серии Wago 222.

Эти зажимы обладают рядом преимуществ по сравнению с остальными:

1. Они многоразового использования.
2. Рычажковый механизм крепко и надёжно фиксирует провод в зажиме.
3. Быстрая диагностика неисправностей электросети. Чтобы прозвонить и определить повреждённый участок, достаточно просто вынуть провод из зажима, сделать прозвонку данной цепи и в случае её исправности обратно зафиксировать проводник. В то время как скрутка потребует для подобной диагностики снять изоляционный слой, раскрутить провода, потом снова скрутить их, заизолировать.
4. На клеммниках серии Wago 222 имеется специальный прямоугольный паз, через который можно подсоединить щуп тестера и вызвонить фазу-ноль, определить рабочее состояние контакта.

У клеммников этой серии имеются оранжевые рычажки. Коммутация тоже очень простая. Поднимается рычажок, тем самым отжимается пружинный зажим. Зачищенный кабель или провод вставляется в отверстие, после чего рычажок опускается и надёжно фиксирует жилу.

С помощью такой модели можно соединять многожильные провода с одножильными. Серия 222 выпускается без пасты, рассчитана на напряжение до 380 В, номинальный ток – до 32 А. Применяется не только для осветительных приборов, но и в распределительных коробках.

Подробнее о 222 серии смотрите в этом видео:

Другие серии

В клеммниках серии 273 можно соединять до трёх проводов сечением от 1,5 до 4 мм2. Они оснащены внутри пастой, что даёт возможность работать с алюминиевыми проводами.

Серия 274 предназначена для цепей осветительных приборов, рассчитана на сечение проводов от 0,5 до 2,5 мм2. Модели есть с пастой и без неё (для медных жил).

wago 243

Серию 243 по праву можно отнести к категории «микро», рабочий ток таких клеммников до 6 А.

Клеммники серии 862 используются для работы только с медными жилами, в них можно подсоединить от двух до пяти проводов сечением от 0,5 до 2,5 мм2. Предусмотрено крепление корпуса такого зажима на любой основе с помощью саморезов.

Выпускаются ещё зажимы серии s, в них можно выполнять соединение проводов без предварительного снятия изоляционного слоя на жилах. Их принцип действия основан на использовании врезного контакта. Это одна из последних разработок , которая значительно упрощает и ускоряет выполнение монтажных работ.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Клеммы для осветительного оборудования

Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.

• Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
• Простой монтаж проводки без инструментов — особенно удобен при проведении работ на высоте
• Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор).

Плюсы и минусы

Преимущества клеммников «Ваго»:

• для соединения проводов не требуется специального инструмента;
• допускается коммутация жил из разнородных металлов (например, из алюминия и меди);
• конструкция зажима позволяет подсоединять проводку разного диаметра;
• предусмотрена возможность снятия устройства для повторного использования (в части моделей);
• на контактные пластины нанесена смазка, предотвращающая появление окислов (касается некоторых модификаций);
• для подсоединения каждого провода используется свой зажим;
• из-за уменьшенных габаритов зажимы занимают мало места в распределительной коробке;
• пластиковый корпус обеспечивает изоляцию жил электропроводки.

Недостатки:

1. Согласно правилам эксплуатации электроустановок, при использовании изделий Wago необходимо обеспечить доступ к распределительным коробкам.
2. Не допускается установка алюминиевых проводов без нанесения кварцевазелиновой пасты на контактирующие поверхности.
3. На рынке встречается большое количество подделок, которые не соответствуют заявленным характеристикам.

Дополнительным минусом изделий является повышенное сопротивление места стыка, в 1,5 раза превышающее аналогичный параметр у стандартной скрутки металлических жил. Увеличение сопротивления приводит к нарастанию выделения тепла и перегреву зажима.

Из-за повышенной температуры пластин происходит разрушение корпуса соединителя, приводящее к коротким замыканиям. При использовании элементов Wago следует учитывать мощность подключаемых приборов и не допускать перегрузки электрических цепей.

Универсальные соединительные клеммы для всех типов медных проводников

От проводки системы внутренней связи до электрических печей: различные типы проводников можно быстро и легко подключить с помощью компактных соединительных клемм WAGO серии 221.

• Подключайте проводники любого типа без предварительной подготовки
• Комбинируйте проводники любых типов и размеров
• Простой в использовании рабочий рычаг для бесконтактного подключения
• Способность проводить большие токи до 32 А
• Благодаря фиксирующему держателю идеально подходит для применения в распределительных устройствах

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Соединители PUSH WIRE® для распределительных коробок

Наши продукты поддерживают широкое поперечное сечение: соединители MICRO PUSH WIRE® серии 243 специально разработаны для небольших диаметров (например, в низковольтных установках). Продукты серии 2273 можно использовать для подключения одножильных проводников до 2,5 мм2 (14 AWG); продукты серии 773 подключают соединители до 4/6 мм2 (12/10 AWG).

• Компактные размеры
• Быстрый монтаж проводки за счет простой вставки одножильных проводников
• Подключение проводников без инструментов
• Благодаря фиксирующему держателю идеально подходит для применения в распределительных устройствах
• Многоразовое применение
• Прозрачный корпус позволяет убедиться, что проводник вставлен правильно

Инструкция по эксплуатации

Для установки кабеля в клеммники с рычажной системой управления (в механизме Cage Clamp) необходимо поднять ручку вверх до упора. С поверхности кабеля удаляется слой изолятора, для определения длины оголенной шины на корпус зажима нанесена специальная маркировка. Металлический элемент вставляется в устройство Wago, а затем рычаг опускается.

Установленная внутри кожуха стальная пружинная скоба прижимает жилу к медной шине, обеспечивая передачу тока. Конструкция позволяет отсоединять провода и пользоваться клеммой несколько раз.

При использовании одноразовых приспособлений модели 773 необходимо:

1. При помощи электротехнического инструмента удалить слой изоляции с жилы кабеля на длину 8-10 мм. На корпусе зажима предусмотрена мерная линейка, позволяющая определить требуемый размер. Скручивание и покрытие припоем многожильных проводов не требуется.
2. Установить кабель в окно клеммы до упора без приложения дополнительных усилий. Если электропроводка эластичная и изгибается при попытках монтажа, то на оголенную жилу устанавливается металлический наконечник. Если соединение произведено неправильно, то пытаться повторно применять клеммы серии 773 запрещается. При размыкании теряется упругость контактов, которые не обеспечивают необходимую фиксацию провода.

При использовании элементов модели 224 необходимо установить в квадратное отверстие предварительно зачищенный жесткий провод в окно круглой конфигурации с автоматической защелкой. Для фиксации жилы требуется опустить рычаг.

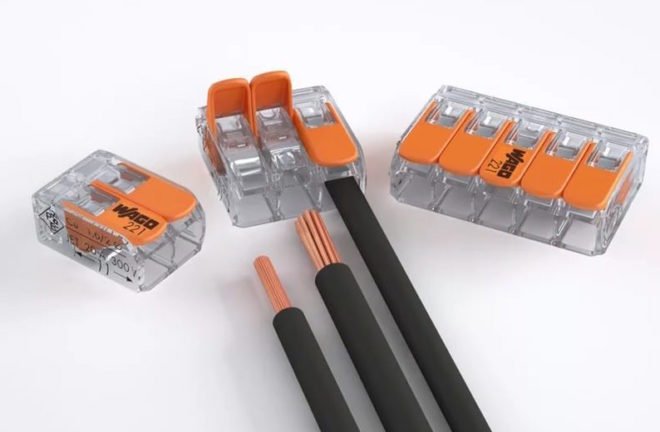

Соединитель с рычагом для сращивания серии 221

Устанавливая новые стандарты для всех типов медных проводников сечением от 0,2 до 4 мм², новый соединитель с рычагом серии 221 объединяет в изящном корпусе все основные преимущества универсальных компактных клемм серии 221.

• Проходное подключение однопроволочных, многопроволочных и тонкопроволочных медных проводников сечением от 0,2 до 4 мм² в линию.
• Компактная конструкция позволяет выполнять подключение в ограниченном пространстве.
• Отключение и подключение проводников с помощью рычага без использования инструментов.
• Возможны различные виды фиксации и монтажа с помощью адаптера.
• Обращайтесь к оптовому поставщику в Вашем регионе.

Правила использования

• Зажим – стандартный и разрешенный способ соединения проводов. Поэтому использование клеммников WAGO ничуть не уступает сварке или пайке.
• Модели с пастой предназначены для работы с алюминиевыми проводниками – состав защищает жилу от коррозии. Для медных проводников нужны зажимы без пасты.
• Для каждого электрического контура нужно подбирать кабель подходящего сечения. И только по этому показателю выбирать клеммник.

Характеристики клеммы должны соответствовать предполагаемому напряжению и силе тока.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Виды:

• Серии 294 и 294 Linect® служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Виды:

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Удобные рычажные приспособления применяют при монтаже телефонов, жалюзи, насосов, установке светового, аудио- и видеооборудования. Никакие инструменты при этом не нужны

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Виды:

• Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Пример 1. Как пользоваться клеммниками Wago 222

В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.

В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.

Правильно говорить “пластиковый модульный корпус”, но я говорю “щиток”, так проще и понятнее.

Вот старый щиток, к которому предстоит подключиться.

Старый электрощиток в собранном виде

В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.

Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?

К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.

Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго

Участвуют в подключении: многожильные провода ПВС сечением 2,5 (вводной сверху) и 1,5 мм и одножильные ВВГ 2,5 мм (это идет к моему щитку, внизу слева). Если есть другой способ подключения в такой ситуации, напишите в комментариях.

Мой щиток установлен ниже, и подключения в нём теперь выглядят так:

Новый электрощит с подключениями через зажимы Wago

Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:

1. Простор для укладки проводов, можно оставить небольшой запас;
2. Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
3. На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.

Закрываем щиток.

Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.

Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.

Итог – оба щитка в сборе

Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.

Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

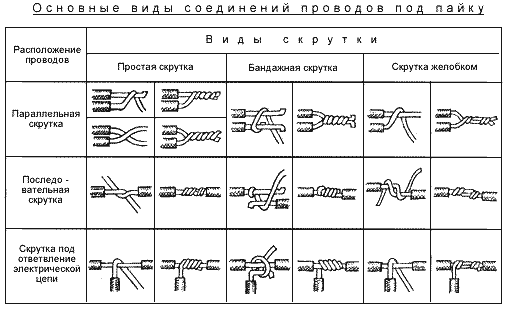

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

1. Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
2. На торце оригинального изделия есть , на китайском зажиме ничего не написано.
3. На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
4. На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Какое соединение проводов надежнее — зажимы Wago или скрутка?

Все мы знаем, рвется там где тонко. Также и в электрической цепи — при аварийных режимах обрыв происходит в первую очередь в месте соединения проводов, а не в самом проводе.

Происходит это за счет появления переходного сопротивления в месте соединения проводов, следовательно чем лучше контакт — тем меньше переходное сопротивление, тем надежнее электрическая цепь.

В домашней электропроводке раньше наверное в 90% случаев соединения делались скрутками проводов с последующей пайкой или сваркой, но зачастую и просто так.

Совет

Иногда применялись и болтовые соединения, клемные зажимы. Но наука не стоит на месте и вот на помощь электрикам были изобретены самозажимные клеммы, сейчас их еще называет зажимы Wago.

Работать стало проще, веселей, при расключении в распредкоробке знай успевай вставлять провода в зажимы, все очень просто — вставил и забыл. Не надо снимать много изоляции с провода, достаточно 10-12мм, не надо скручивать провода, изолировать.

Единственный минус это невозможность соединения зажимами Wago гибких проводов.

А чем скрутка хуже? Неужели она так плоха и проигрывает по всем статьям ваговскому зажиму? Как то обидно мне стало за нее, особенно когда читаешь на форумах — «Скрутка вне закона!», или «Скрутку применяют только дилетанты, это прошлый век!» и т.п.

Вот я себя дилетантом не считаю и много соединений сделал с помощью скруток — со сваркой и без нее и считаю что грамотная сделанная скрутка ничуть не хуже современных зажимов типа wago.

Я решил провести испытания этих двух соединений и выяснить как они ведут себя при различных режимах работы — номинальном, работа на максимуме и аварийный режим — сильный перегруз провода по току.

Взял четыре обрезка медного провода сечением 2,5 квадрата, два из них соединил скруткой, другие два — ваговским зажимом, купленным в магазине и предназначенным для этого сечения проводов.

Два вида соединений — скрутка и зажим Wago

Раньше я уже «пытал» ваговский зажим и пытался измерить параметры переходного сопротивления. Сопротивление мне измерить так и не удалось, так как не нашел прибора, тут требуется микроомметр.

Тогда я стал рассуждать так: если есть переходное сопротивление, значит в этом месте будет происходить нагрев при протекании электрического тока выше допустимого.

Обратите внимание

От нагрева будет плавиться изоляция на проводе и если в скрутке переходное сопротивление больше — то и температура будет больше и изоляция начнет плавиться раньше.

Значит надо включить через эти два соединения одинаковую нагрузку, причем с током больше допустимого и за одинаковое время при одной и той же температуре в помещении можно будет косвенно сделать выводы какое соединение проводов лучше — скрутка или зажим wago.

Для проверки своих предположений я собрал свой испытательный стенд. Провода соединил последовательно через зажимы модульных автоматов, а как известно при последовательном соединении двух проводников электрический ток одинаковый — значит в любой момент времени через испытываемые соединения ток будет протекать один и тот же.

Осталось только подключить нагрузку и измерить температуру на скрутке и зажиме для сравнения. Сначала решил ток сделать чуть больше номинального — 30 ампер.

Температуру мерял пирометром и тепловизором. Через 1,5 часа испытаний температура на скрутке стала максимум 43,9 градусов, у зажима wago — 56,9. Разница небольшая. Но она есть! Пока скрутка выигрывает.

Причем скрутку я даже не сваривал — просто туго скрутил провода и все. Оставил провода под этим током еще на 3,5 часа и следующие измерения показали что температура не изменилась.

Следующий этап — включил нагрузку с током 50 ампер. Уже через 20 минут температура стала 82 градуса у скрутки и 96,4 у ваговского зажима. Продержал под этим током три часа, температура не изменилась, изоляция не оплавлялась.

Медные провода выдерживают двухкратный допустимый ток, правда они в одной изоляции и расплоложены на воздухе, то есть теплообмен у них лучше чем у допустим проводов под штукатуркой. Конечно. Если эти же провода уложить под штукатурку то греться они стали бы гораздо сильнее.

Важно

И напоследок решил включить провода на 80 ампер что бы увидеть наконец — что же произойдет при трехкратно допустимом токе?

И вот тут я своими глазами увидел как скрутка выдерживает ток, а зажим wago от нагрева стал сам плавиться и стала вздуваться и покрываться пузырями изоляция провода причем оплавление начинается от ваговского зажима!

У скрутки же провод видно было что нагревается равномерно по всей длине от начала до конца.

Буквально через две минуты испытания я закончил, изоляция на проводах вздулась и почернела, можно делать выводы. Скрутка выиграла по всем статьям! Я увидел что переходное сопротивление у провода, соединенного скруткой практически равно нулю, а вот у ваговского зажима оно есть и значительно больше.

Так что ярым противникам скруток есть достойный ответ в споре между скруткой и зажимом wago, не надо быть столь категоричными и слепо отвергать то, что применялось десятилетиями — я о скрутке конечно.

Ну а в пользу ваговского зажима хочу сказать что его вполне можно применять там, где ток не превышает допустимого, а так же есть доступ для обслуживания этого контактного соединения.

В практике моей работы было когда распредкоробки при ремонте полностью закрывались гипсокартонном, естественно что обслуживать их при этом — просто никак… В этом случае я расключался в распредкоробках скрутками с последующей сваркой и был на 100% уверен что с такими соединениями ничего не произойдет. Никакими другими соединениями в таких случаях я не пользуюсь.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

1. У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
2. Соединения Ваго должны быть доступны для осмотра.
3. Не стоит превышать номинальный ток клеммника. Лучше приобретать его с двойным запасом по мощности.
4. При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
5. При хранении и эксплуатации зажимов важно изолировать их от влаги.

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Источники

• https://220.guru/elektrooborudovanie/komponenty/klemmy-wago.html
• https://YaElectrik.ru/elektroprovodka/wago-klemmniki
• https://77volt.ru/klemmy-nakonechniki-mufty/wago/
• https://www.wago.com/ru/%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B5-%D1%81%D0%BE%D0%B5%D0%B4%D0%B8%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D0%B8/%D0%BA%D0%BB%D0%B5%D0%BC%D0%BC%D1%8B-%D0%B4%D0%BB%D1%8F-%D0%BB%D1%8E%D0%B1%D0%BE%D0%B3%D0%BE-%D0%BF%D1%80%D0%B8%D0%BC%D0%B5%D0%BD%D0%B5%D0%BD%D0%B8%D1%8F
• https://sovet-ingenera.com/elektrika/provodka/klemmniki-wago.html
• https://ichip.ru/sovety/ekspluataciya/eto-nuzhno-znat-6-glavnyh-problem-klemmnikov-wago-697822

Как лучше надежно соединить между собой два кабеля

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;
• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

• зачистка изоляции;
• очистка от окислов при помощи наждачной бумаги;
• проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
• проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
• место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Общие указания по монтажу

Клеммные зажимы «Ваго» широко применяются по всему миру и доказали свою эффективность. Однако необходимо соблюдать некоторые простые рекомендации при их монтаже:

• Суммарная нагрузка всех линий, подключаемых к одной клемме, не должна превышать её номинальный ток. Желательно всегда выбирать клемму с запасом по току.
• Учитывайте паспортные данные изделия — максимальное напряжение, диапазон сечений жил проводов и их тип.
• Монтаж клемм должен выполняться только в распределительных (монтажных коробках).
• Распределительные коробки должны располагаться в доступном для ревизии месте.
• Всегда оставляйте запас проводов, достаточный для повторного монтажа.
• При зачистке концов проводов используете специальные метки, нанесённые на корпусе клемм. Ровно зачищенные провода позволят правильно выполнить их установку в зажимах.
• При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
• Для контроля напряжения на смонтированных клеммах подключайте измерительный прибор к специально предназначенным отверстиям в корпусах зажимов.

Более 35 лет электромонтажники во всем мире применяют зажимы «Ваго». Отзывы довольных пользователей о применении этих изделий говорят сами за себя.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.
