Насадки для гравера – разновидности, назначение, особенности применения

Гравер по своим функциональным возможностям очень напоминает обычную дрель или шлифовальную машинку, но основным его предназначением является обработка деталей, отличающихся миниатюрными размерами. Используя такое оборудование и специальные рабочие насадки для гравера, можно эффективно выполнять различные технологические операции, к числу которых относятся сверление, фрезерование, шлифование, гравировка и др.

Обрезка стальной трубы отрезным диском для бормашины

Перечень материалов, которые могут быть обработаны при помощи гравера, также достаточно обширен. Это мягкая и податливая в обработке древесина, твердая сталь, хрупкое стекло или керамика, различные виды пластика и даже кость. Естественно, для обработки при помощи гравера различных материалов используются разные рабочие насадки, отличающиеся между собой как конструктивным исполнением, так и материалом изготовления.

Что собой представляют насадки для гравера

Рабочие насадки или инструменты, используемые для работ с гравером, представлены на современном рынке в большом разнообразии. Их конструкция включает в себя два основных элемента:

• хвостовик, при помощи которого инструмент фиксируется в патроне используемого оборудования;
• рабочую часть, которая и выполняет основные функции, взаимодействуя с обрабатываемым материалом.

Рабочая часть этих насадок предназначена для обработки металлических поверхностей

На выбор рабочих насадок для гравера оказывают влияние следующие факторы: характеристики обрабатываемого материала и перечень технологических задач, которые необходимо выполнить. Те из домашних мастеров и специалистов, которые работают с гравировальной установкой на регулярной основе, стараются сразу приобрести набор насадок для гравера, включающий в себя инструменты различного типоразмера и назначения. В зависимости от потребностей и финансовых возможностей конкретного мастера по гравировке это может быть более скромный комплект, включающий в себя несколько десятков необходимых инструментов, или профессиональный набор, в котором представлены насадки для выполнения различных работ по металлу, по дереву и другим материалам.

Выбирая рабочие инструменты для гравера, следует учитывать, что на отдельные его модели могут быть установлены цанговые патроны, подходящие для насадок только определенной торговой марки. Чтобы использовать такое оборудование в комплекте с любыми типами насадок, придется приобрести универсальные цанги для гравера, которые также продаются целыми наборами.

Голосование за лучший набор насадок для гравера

Какой бы вы выбрали набор насадок для гравера или посоветовали?

Зубр 35902-Н238

50.00 % ( 1 )

Dremel 723-100

0.00 % ( 0 )

Зубр 35900-Н180

0.00 % ( 0 )

Deko DH 100

0.00 % ( 0 )

Dremel 724 150

50.00 % ( 1 )

Stayer 2991-H5

0.00 % ( 0 )

Kolner KMGS 100

0.00 % ( 0 )

Stayer 29905-H134

0.00 % ( 0 )

Stayer 29900-H186

0.00 % ( 0 )

Mekkan MK 92704

0.00 % ( 0 )

KWB 5109-00 106

0.00 % ( 0 )

Stayer Master 29906-Н191

0.00 % ( 0 )

Алмазные боры для гравировальных работ

К наиболее популярным типам рабочих насадок, используемых для комплектации гравировальных установок, относятся алмазные боры для гравера. Основа такого инструмента изготавливается из инструментальной стали, а алмазный порошок наносится только на их рабочую часть. Механические характеристики алмазного порошка позволяют успешно применять насадку для обработки таких твердых материалов, как сталь, керамика, стекло, искусственные и натуральные камни.

Дорогие стоматологические алмазные боры имеют большой срок службы

Алмазные боры (или шарошки) используются преимущественно для доводки фигурных отверстий. Как правило, алмазные расходники для гравера продаются целыми наборами по 10–20 инструментов различных форм и типоразмеров. Работая с ними, следует строго следовать правилам их эксплуатации, чтобы не повредить алмазное напыление. В стандартном исполнении диаметр хвостовика гравировальных насадок алмазного типа составляет 3 мм.

Какой гравер выбрать?

Выбор гравера основывается на количестве, периодичности и виде выполняемых работ.

Для дома будет вполне достаточно электрического аппарата мощностью 100 – 200 Вт, но с условием нечастого использования.

Что касается профессиональной деятельности, включающей интенсивную обработку твердых материалов, тут потребуется надежный гравер, предназначенный для продолжительной непрерывной работы, причем с двигателем мощностью более 250 Вт.

Вообще высокая мощность нужна не всегда.

ПРИМЕЧАНИЕ:

Для декорирования мягких материалов достаточно 35 Вт, а с практически любым художественным декорированием справится устройство на 150 Вт.

Покупая инструмент, следует обратить внимание на его функциональность.

Возможность присоединения гибкого вала значительно повысит удобство использования гравера, особенно в труднодоступных местах.

У хорошего инструмента регулировка оборотов всегда плавная, а не ступенчатая.

Наличие большого количества разнообразных насадок в комплекте – еще один плюс.

Важно!

Убедится в том, что цанги имеют распространенный размер (2,4 и 3,2 мм), что позволит в будущем без труда приобрести подходящие фрезы и другие расходники.

Кроме самого инструмента, обратить внимание следует и на наличие кейса или контейнера, который обеспечит удобную транспортировку и хранение всего комплекта.

Инструменты из абразивных материалов

Наиболее бюджетным вариантом для использования в комплекте с бормашиной или гравером являются насадки, рабочая часть которых выполнена из резины и абразивного материала. Диаметр их хвостовика составляет 2,3 мм, а применяются они преимущественно для работ по металлу, в том числе и по нержавеющей стали. Абразивные инструменты, как правило, продаются наборами по 6 штук и имеют различную конфигурацию рабочей части.

Шарошки абразивные (оксид алюминия) для обработки стали и цветных металлов

Отдельные производители (в частности, ) выпускают абразивные гравировальные насадки в различном цветовом исполнении, что позволяет пользователю легко определять категорию инструмента. Так, абразивные шарошки красного цвета, предназначенные для работ по металлу, изготавливаются из оксида алюминия, а зеленые, выполненные из карбида кремния, используются для обработки изделий из камня, стекла и керамики. Для удобства выполнения различных технологических операций алмазные шарошки изготавливают с разной формой рабочей части, но при этом их хвостовики всегда имеют одинаковый диаметр.

С помощью абразивных насадок для гравера выполняются такие операции, как расточка отверстий, шлифовка поверхности и др. Эти насадки оптимально подходят для применения в домашних условиях, для профессионала их возможностей будет недостаточно.

Насадки могут быть в виде съемных рабочих головок, закрепляемых на соответствующем хвостовике

Идеи для использования гравёра в домашних условиях

Возможности гравировальной установки не исчерпываются только точными операциями в профессиональной области. С помощью прибора можно с лёгкостью решить и мелкие бытовые проблемы, например:

• почистить посуду и столовые приборы, а также металлические поверхности;
• заточить ножницы, ножи, острые предметы, другие инструмент;
• отполировать поверхность изделий из пластика или металла, украшения;
• обрезать или обточить мелкие детали;
• нанести рисунок на кожаные вещи, мебель;
• выгравировать надпись на посуде из стекла, металлических изделиях;
• изготовить сувенир из камня, брелок или кулон;
• зачистить текстурную поверхность.

Этот перечень довольно разнообразен. Достаточно применить немного фантазии и ваш дом преобразится.

Как видим, область применения гравёра достаточна широка. Правильно подобрав насадки можно выполнять различные виды работ как в специализированной сфере, так и в домашних условиях.

Мы рассмотрели основные вопросы в выборе насадок для гравёра, их характеристику, назначение и применение. Познакомились с производителями и рейтингом самых популярных моделей. Учитывая все нюансы выбора, вы приобретёте действительно полезный набор инструментов, который порадует вас надёжностью и долгим сроком службы!

Видео — Что можно делать Гравером

Рабочие насадки для шлифовки и полировки

Гравировальная машина, как уже говорилось выше, может быть успешно использована для тонкой шлифовки и полировки изделий из различных материалов. В качестве рабочей насадки для выполнения таких технологических операций применяется шарошка, изготовленная из войлока. Поскольку войлок не отличается выдающимися абразивными качествами, то используют такой инструмент только вместе со специальными полировочными пастами.

Полировальные диски могут предназначаться для грубой или финишной обработки, а также для доводки поверхностей неправильной формы

Выбор полировочных паст определенного типа, которые по своим характеристикам и химическому составу серьезно отличаются друг от друга, зависит в первую очередь от свойств материала, который будет обрабатываться с их помощью. Так, шлифовка твердых металлических поверхностей выполняется при помощи паст, основу которых составляют парафин и полировочный порошок. Для работ по дереву и стеклу предназначены специальные полировочные пасты на базе алмазного порошка различной фракции. С их помощью можно не только эффективно удалить царапины с поверхности дерева и стекла, но и привести изделие в идеально гладкое состояние. Специалисты рекомендуют отдавать предпочтение тем из них, в которых алмазный порошок имеет размер фракции 3/2 и 5/3.

Такие аксессуары, как войлочные шлифовальные насадки для работ по дереву, металлу, стеклу и другим материалам, успешно применяются не только в комплекте со специализированной гравировальной установкой: ими можно оснащать стоматологическую бормашину и простейшие ручные устройства.

Сменные шлифовальные насадки

Устройство и характеристики

Устройство граверов разных видов сильно отличается.

Так, например, лазерное оборудование воздействует на обрабатываемую поверхность концентрированным пучком света, передаваемым через сложную систему оптических линз, фокусирующимся на координатной площадке.

К элементам лазерного гравера, кроме самой оптики, относится:

• Трансмиссия – двигает излучатель света (лазерного луча) посредством трехосевых сервоприводов.
• Система контроля – обеспечивает слаженную работу других систем посредством специальной электроники и датчиков.
• Механика – несущие узлы и механизмы, составляющие основу гравера.
• Система охлаждения – выполняет отвод излишнего тепла от излучателя. В ее основе, как правило, лежат радиаторы и кулеры.

Что касается привычного для бытовых задач электрического инструмента, его конструкция намного проще и напоминает, пожалуй, миниатюрную дрель.

Это чаще вытянутый корпус, внутри которого находится электродвигатель с валом, вращающим патрон.

Последний необходим для установки всевозможных насадок.

Инструмент запускается по нажатию клавиши пуска, а для упрощения замены оснастки используется функция блокировки шпинделя.

Материал

Электрогравер также известен под названием бормашинка или прямошлифовальная машина.

Его корпус изготавливается из стойкого к механическим и термическим воздействиям пластика.

Эргономика позволяет с комфортом работать инструментом одной рукой, большинство моделей имеют противоскользящие накладки из эластичной резины.

Редуктор может быть заключен как в пластик, так и в металл.

В последнем случае речь идет о мощных прямошлифовальных машинах, предназначенных для выполнения сложных работ.

Размеры и вес

Длина ручного гравера как правило составляет 130 – 340 мм, ширина 14 – 24 мм, а масса 0,3 – 1,6 кг.

Некоторые модели могут иметь размеры, сопоставимые с ручной дрелью.

Ручные гравера оснащаются цанговыми патронами размерами 0,8 – 4 мм.

Тип двигателя и мощность

В моноблочном корпусе прямого ротационного электроинструмента устанавливается коллекторный двигатель, у которого шпиндель по сути является валом якоря.

Иными словами, редуктор попросту отсутствует.

Существуют и редукторные модели, обладающие высоким крутящим моментом.

Мощность электродвигателя влияет как на фактическую стоимость инструмента, так и на себестоимость его использования.

Для решения бытовых задач подойдут модели мощностью до 200 Вт, а для профессионального использования – свыше 200 Вт.

Мощность двигателя может составлять 9 – 2000 Вт, в зависимости от конкретного инструмента.

Скорость вращения

Число оборотов шпинделя в минуту у ручного гравера находится в пределах 3 – 40 тыс.

Этот параметр определяет эффективность работы с каждым конкретным материалом, а также возможность выполнения определенного ее типа.

Гравер оснащается функцией регулировки скорости вращения шпинделя, причем или ручной, или электронной, что позволяет выполнять качественную обработку.

Так, например, при шлифовке и полировке обороты должны быть малыми во избежание перегрева поверхности.

Затачивать инструмент и резать материал необходимо на высоких оборотах.

У современных моделей их показатель варьируется в диапазоне 15 – 35 тыс. об/мин.

Время работы без перерыва

Время непрерывной работы электрического гравера зависит в первую очередь от системы охлаждения.

Профессиональные модели рассчитаны на продолжительную непрерывную эксплуатацию, в то время как у бытовых устройств рекомендуется чередовать 10 – 20 минут работы с 5-минутными перерывами.

В противном случае гравер может выйти из строя в следствии перегрева.

Комплектация граверов

Комплектация электрогравера зависит от производителя.

Инструмент может сопровождаться следующими дополнительными элементами, обеспечивающими возможность выполнения разнотипных работ:

• Гибкий вал – позволяет выполнять точную обработку с использованием гравера относительно большого размера.



• Цанги разного размера. Зачастую в комплекте покупатель наблюдает две цанги на 2,4 и 3,2 мм.
• Съемная аккумуляторная батарея, если речь идет об аккумуляторном инструменте.

В комплект могут входить и насадки, расширяющие сферу применения гравера:

• Круговая насадка для выполнения непосредственно гравировки. Имеет, как правило, алмазное покрытие.
• Гравировальный резец – для гравировки и фрезерования.
• Полировальный круг, вместе с которым часто идет полировальная паста.
• Резиновый валик со сменной шлифовальной лентой, а точнее цилиндрами из наждачной бумаги.
• Отрезные круги с крепежным штифтом.

Кроме выше указанных насадок в комплект могут входить сверла, камень для подточки инструмента, зачистные щеточки из металлической проволоки и лески.

Дополнительные функции

Гравер может оснащаться дополнительным функционалом, повышающим не только удобство его эксплуатации, но и надежность.

К нему относится защита от перегрузки, блокировка шпинделя, возможность изменения скорости вращения оснастки.

В последнем случае инструмент может быть оснащен как ползунковым переключателем между несколькими фиксированными скоростями, так и регулятором плавного изменения оборотов шпинделя в определенном диапазоне.

Рабочие насадки для профессиональных граверов

Отдельную категорию рабочих насадок, которыми оснащают граверы, составляют инструменты профессиональной серии. Специалисты, для которых работа на гравировальной установке является основным родом деятельности, как правило, имеют в своем распоряжении целые наборы разнообразных насадок, отличающихся между собой материалом изготовления, конструктивным исполнением и формой рабочей части. Если говорить о наиболее типовом составе такого набора, то в него обязательно входят:

• фрезы для гравера различных форм, размеров и конструкции;
• сверла, превращающие гравировальную установку в эффективную дрель;
• алмазные, абразивные и войлочные шарошки;
• проволочные насадки, при помощи которых выполняют очистку обрабатываемых поверхностей от следов коррозии и других загрязнений;
• отрезные диски для гравера, которые достаточно трудно приобрести поштучно.

У профессионалов каждая насадка предназначена для определенной операции

Наличие у специалиста, использующего гравер в своей профессиональной деятельности, такого вместительного набора инструментов объясняется очень просто. Часто выполнить качественную и аккуратную проработку мельчайших деталей на поверхности обрабатываемого изделия не позволяет только фреза, отрезной диск для гравера и другие инструменты одного типоразмера. Именно поэтому даже в рамках обработки одного изделия инструменты часто приходится менять, выбирая насадки, подходящие для выполнения определенной технологической операции.

Кроме того, наличие у специалиста набора инструментов, в котором присутствуют сверла, фрезы, отрезные круги для гравера и шарошки многих других типов, является показателем профессионализма и свидетельствует о том, что перед вами опытный человек, хорошо владеющий своим делом. Мастера, постоянно работающие с гравировальными устройствами, выбирают дорогостоящие наборы инструментов профессиональной серии еще и по той причине, что приобрести поштучно отдельные инструменты из таких наборов (в частности, отрезной круг для гравера) достаточно сложно.

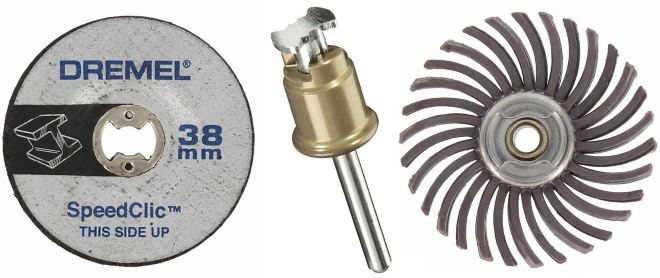

Специальные держатели позволяют быстро менять необходимые насадки

Краткий обзор торговых марок

Сегодня найти на отечественном рынке граверы и рабочие насадки для их оснащения не представляет никаких проблем. При этом разнообразие представленного в свободной продаже оборудования и инструмента позволяет подобрать их под свои потребности и финансовые возможности.

Насадки профессионального уровня

Тем мастерам, которые занимаются гравировкой по дереву, металлу и другим материалам на профессиональном уровне и уже имеют в своем распоряжении соответствующее оборудование, стоит обратить внимание на рабочие насадки, выпускаемые под торговыми марками «Дремель» и «Декстер». Высокая стоимость такой оснастки для гравера вполне оправдывается ее исключительной надежностью и долговечностью. Еще одним важным преимуществом, которым отличаются фреза, отрезной круг, бур, а также любой другой инструмент данных торговых марок, является высокая точность обработки.

Качественные расходные материалы приобретают как профессионалы, так и домашние мастера, уважающие свое ремесло

Остановив свой выбор на рабочих насадках «Дремель» или «Декстер», имейте в виду, что один такой инструмент способен прослужить по времени столько же, сколько 10 насадок китайского производства. В пользу приобретения достаточно дорогой, но качественной продукции от известных производителей говорит и тот факт, что в ассортименте данных компаний можно найти насадки различного назначения и типоразмера. Так, это могут быть различные фрезы для бормашинки или гравера, сверла разного диаметра, дисковый инструмент, а также шарошки любых других типов, предназначенные для выполнения работ по дереву, металлу, керамике, стеклу.

Бюджетные модели

Дешевые, но достойные по качеству насадки предлагает отечественный . За доступные цены можно приобрести наборы насадок, включающие в себя до 180 инструментов наиболее востребованных типов, конструкций, размеров и форм. В таких наборах есть инструменты для сверления, отрезные диски для бормашины или гравера, фрезерные насадки, шарошки алмазного и абразивного типа, а также многое другое.

Все насадки, входящие в набор торговой марки «Зубр», помещены в пластиковый кейс, обеспечивающий удобство как хранения, так и переноски к месту выполнения работ.

Насадки от китайских производителей

О насадках китайского производства существует двоякое мнение. С одной стороны, их качество и надежность находятся под большим вопросом, с другой – стоят они значительно меньше фирменной оснастки. Китайская фрезерная насадка для гравера, отрезной диск или бур для сверления прослужат недолго, но и выбросить их, учитывая их стоимость, будет не так жалко. Если же за гравером работает профессионал, то даже дешевая китайская фреза не помешает ему выполнить работу качественно (правда, менять такой инструмент ему придется чаще).

Китайские насадки для бормашины или гравера можно порекомендовать начинающим гравировщикам, которые могут с их помощью приобретать свои первые навыки в этом деле.

Доступные цены китайских насадок позволяют приобретать большие наборы «на пробу» начинающим граверам

Производители насадок для гравёра

Универсальные насадки будут полезны новичкам, а профессионалы отдадут предпочтение специальным насадкам для определённого вида материала. Причём большинство гравировщиков выбирают изделия конкретного производителя. Ниже перечислим наиболее популярных из них.

Продукция компания Dremel и Dexter относится к профессиональному оборудованию и предназначается для выполнения разнообразных манипуляций с различными материалами: дерево, стекло, металл, керамика, пластик. Обладает высокими техническими характеристиками, поэтому порадует пользователей надёжностью и долговечностью несмотря на высокую стоимость.

Категорию среднего ценового диапазона занимает продукция Stayer, предназначенная в основном для обработки металла.

Не менее популярны бюджетные компании Kolner и Зубр, которые предлагают качественные универсальные наборы насадок для гравёра по невысокой стоимости. В наборы входят всевозможные насадки для разных видов работ.

Самодельные насадки для гравировальных установок и бормашин

Для несложных гравировальных работ в домашней мастерской фрезу, отрезной диск, шлифовочные и полировочные шарошки можно изготовить и своими руками. В качестве простейшей фрезы для оснащения гравера или бормашины можно использовать рифленое колесико от обычной зажигалки или дюбель, на шляпке которого вырезаются рабочие зубья. Рабочую насадку для шлифовки или полировки также сделать достаточно просто: для этого можно использовать деревянный барабан с хвостовиком, на боковую поверхность которого наклеена наждачная бумага.

Многие самодельные насадки для гравировальной установки (если они используются для выполнения не слишком сложных работ) проявляют себя неплохо, при этом стоимость их изготовления минимальная.

Назначение насадок по видам операций

1. Фрезерование выполняется насадками в форме фрезы из твёрдого материала.
2. Для шпунтовки служат насадки шарообразного вида.
3. Резку материала производят сборными формами.
4. Полировку выполняют насадками различной степени шероховатости исходя из фактуры поверхности: наибольшее распространение получили круги с покрытием из наждака, кожи и фетра.
5. При создании пазов нужны конусообразные боры.
6. Для сверления используют стальные или твёрдосплавные насадки.
7. Зачищают поверхность от коррозии и грязи с помощью щётки.
8. Конечную обработку производят алмазными шарошками. Их применяют для металлов, сплавов, поделочных камней.

Применение насадок наглядно показано в таблице:
