В Государственном стандарте P 57787 от 2022 года дано очень короткое определение анкера забивного типа. Формулировка звучит так: это такой метиз, который подлежит установке в проектное положение путем забивания в основание его всего, либо составной части. Как говорится, ни добавить, ни отнять. Однако в реальности все не так просто. На самом деле у анкера забивного (другое общепринятое название – анкер-цанга) имеются особенности и конструкции, и применения. Рассмотрим эти вопросы более подробно.
Строение забивного анкера
Забивные анкеры состоят из предварительно смонтированного трубчатого расширительного экрана с внутренней расширительной пробкой.
Внутренняя расширительная пробка прижимается к нижней части анкера с помощью установочного инструмента для анкера. Внутренняя расширительная пробка расширяет анкер в отверстии и удерживает его на месте за счет трения.
Такие анкеры производятся из различных материалов, бывают толщины, стандартов, размеров и отделки. В зависимости от области применения или необходимости используются различные типы вставных анкеров.
Активно применяются разные покрытия или специальные варианты отделки вставных анкеров:
- Фосфат;
- Олово;
- Цинк (желтый, белый, синий, черный);
- Горячее цинкование;
- Хром;
- Никель-латунь;
- Оксиды черных металлов;
- Порошковое покрытие.
Все эти покрытия дают на выходе коррозионно-стойкие анкеры с защитой от ржавчины.
Долговременная эластичность используемых сплавов обеспечивает целостность конструкций, а уменьшенная встроенная глубина предотвращает вращение в отверстии.
Химический – инновационный вариант
Химические анкеры – это металлическая крепёжная втулка или арматурный стержень из оцинкованной или нержавеющей стали. Фиксация крепежа осуществляется посредством нагнетания в отверстие специального клеевого состава, который после застывания обеспечивает надёжное сцепление бетона и шпильки.
Применяются химические анкеры практически везде. Они могут использоваться для монтажа навесных конструкций, оград, оборудования и любых дополнительных элементов.
Благодаря использованию клеевого состава, анкер легко выдерживает динамические нагрузки и вибрацию, не подвержен коррозии в агрессивной среде.
| Достоинства | Недостатки |
|
|
Цена таких анкеров заметно выше, чем у других аналогов.
| Производитель | Тип | Размеры | Особенности |
| Fischer (Германия) | R M | Капсулы: М8 (10х80), М10 (12х90), М12(14х110), М14, М16(18х125), М20(25х170), М24(28х210), М30(35х280) | Reaktionsanker Ампула со смолой, внутри ампула с отвердителем. Применяются с анкерами FCR-A или шпильками RG. |
| FHP | Капсулы: 10 (13х90), 12(15х110), 16(18х125), 20(24х180) | Hammerpatrone Ампулы имеют две полости: со смолой, с отвердителем. Применяются при установки арматуры. | |
| FIS V 360 S | 360 мл состава + 2 смесителя | Injections-M ö rtel Двойной катридж. Требуется специаль- ный смесительный пистолет. | |
| FIS VS 150 C | 150 мл состава + 2 смесителя + адаптор | Injections-M ö rtel Специальный катридж. Используется стандартный пистолет для герметиков. | |
| Hilti (Лихтенштейн) | HVU | Капсулы: М8 (10х80), М10 (12х90), М12(14х110), М16(18х125), М20(24х170), М24(28х210), M27(30×240), М30(35х270), M33(37×300), M36(40×330), M39(42×360) | Adhesive Capsule Anchor Ампула с полиуретановой метаакриловой смолой, отвердителем, кварцевым песком. |
| HIT-HY150 | 330 мл + 2 смесителя | Fast Curing Injection System Две специальные сдвоенные тубы (Акриловая смола с добавками и отвердитель). Для выдавливания требуется специальный пистолет- дозатор Hylti. | |
| HIT-HY50 | 330 мл + 2 смесителя | ||
| HIT-HY20 | 330 мл + 1 смеситель | ||
| Mungo (Швейцария) | MSP | Капсулы: М8 (10х80), М10 (12х90), М12(15х95), М16(18х95), М20(25х125), M20(25×175), М24(28х240) | Schlagpatron Ампулы имеют две полости: со смолой, с отвердителем. |
| MVA | Капсулы: М8 (10х80), М10 (12х90), М12(15х95), M14(16×95), М16(18х95), М20(24х135), M20(25×175), М24(28х210), M30(35×280) | Verbunanker Ампула со смолой, внутри ампула с отвердителем. | |
| MIT-P | 150 мл + 2 смесителя | Injektionstechnik Специальный катридж. Используется стандартный пистолет для герметиков. | |
| MIT-P | 235 мл + 2 смесителя | Injektionstechnik Двойной катридж с параллельным расположением емкостей для смолы и отвердителя. Требуется специальный смесительный пистолет. | |
| MIT-SF | 380 мл + 2 смесителя | ||
| MIT-EA | 825 мл + 2 смесителя | ||
| Sormat (Финляндия) | KEM | Капсулы: М8 (10х80), М10 (12х90), М12(14х110), М16(18х125), М20(25х170), M24(28×210), М30(35х280) | Kemiallinen ankkuri Ампула с полиэфирной смолой, внутри ампула с отвердителем. Применяются со шпильками KEVA. |
| KEMLA | Капсулы: М10 (12х90), М12(14х110), М16(18х140), М20(22х180) | Kemiallinen ly ö ntiampulli Ампула с полистерной смолой и отвердителем. Только для горизонтального и полового крепления. Шпильки VSS. | |
| ITH | 150 мл, 380 мл | Injektointitekniika Инжекционная масса на основе полиэфирной смолы. Большие катриджи (380 мл) требуют специального пистолета. | |
| KEW (Германия) | VAR | Капсулы: М8 (10х80), М10 (12х90), М12(14х110) | Verbundankerpatrone Ампула со смолой, внутри ампула с отвердителем. Применяются со шпильками AS. |
| VM | 150 мл, смеситель SM | Verbundm ö rtelkartusche Специальный картридж с клеевой массой и адаптером. Используется стандартный пистолет. | |
| Tox (Германия) | TVA | Капсулы: М8 (10х80), М10 (12х90), М12(14х110), М16(18х125), М20(25х170), M24(28×210), М30(35х280) | Verbund-Anker Ампула со смолой, внутри ампула с отвердителем. Применяются со шпильками TVA-G. |
| THP | Капсулы: М10 (12х85), М12(14х105), М16(18х135), М20(24х160) | Hammerpatrone Ампулы имеют две полости: со смолой, с отвердителем. | |
| TVM-K | 150 мл, 380 мл | Verbundm ö rtel Инжекционная масса. Для больших кар- тиджей требуются специальный пистолет. | |
| NOBEX (Италия) | NCF NCS NCE | Иньекционные составы NCF и NCE – 380 мл NCS – 150 мл | Fissaggi chimici estremamente efficaci |
| Technox (Польша) | SVA | Капсулы: M8 (10×80), М10 (12х85), М12(14х95), М16(18х95), М20(24х175), M24 (28×210) | Ładunek chemiczny |
| INKA (Турция) | IDKIN | Капсулы: М12(14х95), М16(18х95), М20(24х170) | Normal Tip Kimyasal Dübel |
Сфера применения забивного анкера
Забивной анкер для подвешивания предназначен для подвесного крепления в твердом бетоне. Обычно используется для трансформаторов, потолочных вентиляторов и электрических ламп.
Забивные анкеры следует использовать только в твердом бетоне.
- Их основное назначение — вставка стержня с резьбой для подвешивания кабельных вводов, воздуховодов HVAC, а также труб и головок пожарных спринклеров.
- Их можно использовать в тех случаях, когда требуется заподлицо анкер, а также когда необходимо вставить и удалить болт.
Забивные анкеры используются в том числе для подвешивания трубопроводов, электрических кабельных каналов, труб или спринклерных головок. Более сильное затягивание обеспечивает надежную фиксацию. Механизм действия можно сравнить с распорным штифтом.
Монтаж
Установка данных креплений является простой задачей, но требует аккуратности. Чтобы успешно справиться с задачей, рекомендуется следовать схеме:
- Создание маленького отверстия, которое будет соответствовать размеру стержня. Для этих целей используется обыкновенная дрель. Диаметр отверстия должен быть таким, чтобы деталь входила туда впритирку;
- Очистка полученного проема. Нужно убрать грязь и строительную пыль. Для большей эффективности можно воспользоваться пылесосом или медицинской грушей;
- Установка анкера внутрь проема;
- Забивание расклинивающего бойка в анкер. Можно сделать обычным молотком;
Если все сделано правильно, то разрезная часть детали будет распираться в стенках проема. Когда расклиненный анкер качественно зафиксирован в проеме, внутрь него можно закручивать шпильку или болт и приступать к креплению необходимого объекта.
Нагрузка и сопротивление
Анкера диаметром 10 мм выдерживают нагрузку примерно 250 кг (при заделке в бетон). Описанные монтажные приспособления часто используются при ремонте или обслуживании зданий.
В таких объектах бетон обычно уже рыхлый и крошащийся — особенно это актуально для старых построек.
- Несмотря на это, можно смело использовать анкера, которые будут плотно заполнять всю поверхность проема.
- Именно благодаря этому конструкция обретет устойчивость.
- Забивные анкера могут быть встроены в различные материалы, все зависит от характеристик конкретного проекта.
- Их ничто не мешает монтировать в пластике, например, ПВХ, что особенно важно при отделке бетонных конструкций.
Также они рекомендованы для материалов типа гипсокартон, пустотелые блоки, перфорированный кирпич. Конечно, ничто не мешает использовать их и с полнотелым кирпичом, и с газобетоном.
Как сделать правильный выбор? Советы мастерам
Конструкция этих крепежных деталей стандартная. Они могут отличаться лишь по материалу и насечкам (в наличии или отсутствуют). Трудностей с тем, какой анкер выбрать, у мастеров обычно не возникает. Однако рассмотрим несколько простых советов.
Латунные изделия выдерживают незначительную вертикальную нагрузку. Поэтому перед покупкой нужно проконсультироваться у продавца и уточнить, какой вес они способны выдержать. Кроме того, на упаковке всегда присутствует необходимая информация.
Стальной анкер – практичный и удобный в работе. Его оцинковывают, что гарантирует надежную защиту от коррозии. Анкеры из этого материала позволяют крепить практически любые конструкции.
Материал изделия влияет еще и на цену. Покупка латунных креплений обойдется несколько дороже, чем обычных стальных моделей, так они устойчивы к коррозии.
Что касается насечек, то они присутствуют на наружной поверхности анкеров из любых материалов. Они контактируют со стенками отверстия и способствуют получению качественного и долговечного сцепления.
Модели без насечек имеют гладкую поверхность, поэтому они не способны выдерживать серьезные нагрузки. Эти крепления используют для установки предметов, которые отличаются незначительным весом. Они подойдут для установки негабаритных деталей интерьера и предметов, созданных из дерева или пластика.
Цвета и размер
Во многих случаях размер можно быстро и легко подобрать благодаря цвету:
- Желтые — диаметр 5 мм, длина 24 мм. Они работают только при установке небольших и легких предметов. Работают шурупами диаметром 3-4,5 мм. Их можно использовать на тонких поверхностях;
- Красные — диаметр 6 мм, длина 26 мм. Совместимы с винтами диаметром 3,5-5 мм;
- Коричневые — диаметр 7 мм, длина 30 мм. Они подходят для шурупов диаметром 4-6 мм;
- Синие — их средний размер 8 мм, длина 32 мм. В этом случае подойдут саморезы диаметром 4,5-6 мм;
- Серые — диаметр 10 мм, длина 36 мм. Подходят для дюбелей диаметром 5-8 мм.
Как правильно закрепить шпильку в бетоне?
Нас окружает сотни разных материалов, которые время от времени приходится объединять меж собой. В особенности наверное тяжело изготовить с такими, у каких физические показатели полностью разные. В данной заметке рассмотрим, каким образом разрешено зафиксировать древо к бетону, кроме того, дотронемся и остальных материалов.Любой семейный знаток докажет, что чаще всего во время починки либо возведения приходится объединять меж собой брус и бетон. К примеру, к основанию дома при сооружении древесного здания либо при установке лаг для грядущего пола, а еще выполнение работ по облицовке стенок и потолка. Всюду нам приходится улаживать 1 и ту ведь проблему – как надежнее присоединить древо к бетону.Как прикрепить брус к фундаменту
Материалы забивных анкеров
Анкера для забивки изготавливаются из различных материалов. Если для бетона и наружные работ используется только металл, то во внутренних помещениях возможны варианты. Тип используемых материалов напрямую влияет на параметры обсуждаемой монтажной фурнитуры.
Стальные анкера
Они предназначены для установки в тяжелые строительные материалы, например, кирпич, бетон, природный камень. Это материал с высокой огнестойкостью. По этой причине его можно использовать в общественных местах, которые должны соответствовать определенным нормам и стандартам.
- Высокая огнестойкость — не единственное преимущество металлических анкеров.
- Для них характерна довольно высокая устойчивость к нагрузкам и условиям эксплуатации.
- С хвостовиком из углеродистой стали характеризуются сроком службы выше среднего.
Анкера для быстрого монтажа гарантируют гораздо большую площадь давления. Все благодаря их уникальной структуре. В результате элемент крепится плотнее и плотнее прилегает к земле.
Пластиковые анкера
Их называют бабочками. Они хорошо работают при сборке легких предметов. В основном они предназначены для пустых поверхностей, то есть термоблоков. Такие забивные анкера не могут подвергаться большим нагрузкам.
Анкера с полиэтиленовой гильзой
Чаще всего они состоят из закаленного винта, а также полиэтиленовой втулки с буртиком. Применяются для установки в газобетон, натуральный камень, кирпич или стандартный бетон.
Анкера из полипропилена или нейлона
Их параметры делают их идеальными для твердых материалов. Для таких анкеров характерна высокая устойчивость к нагрузкам или механическим повреждениям. Они обеспечивают высокую прочность, а также надежное и прочное соединение.
Также полипропиленовые забивные анкера доступны в версии для быстрой установки — обычно с коническим фланцем.
- Нейлоновые анкеры, используемые в различных материалах (бетон, сплошная и перфорированная кладка, гипсокартон), состоят из втулки с расширяющимися секциями, соединенной со стальным винтом.
- В утвержденных системах каждый дюбель связан со специальным винтом, чтобы обеспечить максимальную прочность крепления.
- В сплошных опорах передача нагрузки происходит за счет трения между расширительной втулкой и стенками из основного материала из-за завинчивания винта внутри втулки; в случае пустых опор передача нагрузки происходит частично за счет трения и частично за счет расширения анкера в пустотах материала опоры.
Поскольку пропускная способность нейлоновых заглушек определяется трением между расширяющейся втулкой и стенками материала, она связана с конструктивными характеристиками заглушки, по этой причине каждый продукт имеет разную прочность.
Популярные производители
Если вы уже познакомились с характеристиками, конструкцией и разновидностями забивных анкеров, самое время начинать раздумывать над конкретным выбором.
Анкеры производит куча компаний по всему миру, но важно не запутаться во всём этом многообразии товаров и выбрать самое качественное.
Опытные покупатели и специалисты в этой области выделяют следующий перечень передовых компаний, у которых смело можно приобретать забивные анкеры разных видов, не переживая за качество и долговечность:
- Немецкий производителей Fischer. Все, наверняка, наслышаны об известном немецком качестве. Производство анкеров не является исключением. Вышеупомянутая компания является абсолютным лидером на рынке этих материалов. У компании хорошо налаженная логистика и доставка в любую точку мира. Единственным минусом является высокая для СНГ цена, но она оправдана невероятным качеством.
- Mungo. Швейцарская фирма, которая так же славится своим качеством. К сожалению, компания делает упор на производство других материалов, поэтому тираж забивных анкеров весьма ограничен.
- Koelner. Сама ближайшая к России европейская фирма по производству этого материала. Качество товара, так же, на высоте, но плюсом идёт и ещё вполне демократичная ценовая политика. Это самый приемлемый вариант для рядовых строителей или для базового ремонта.

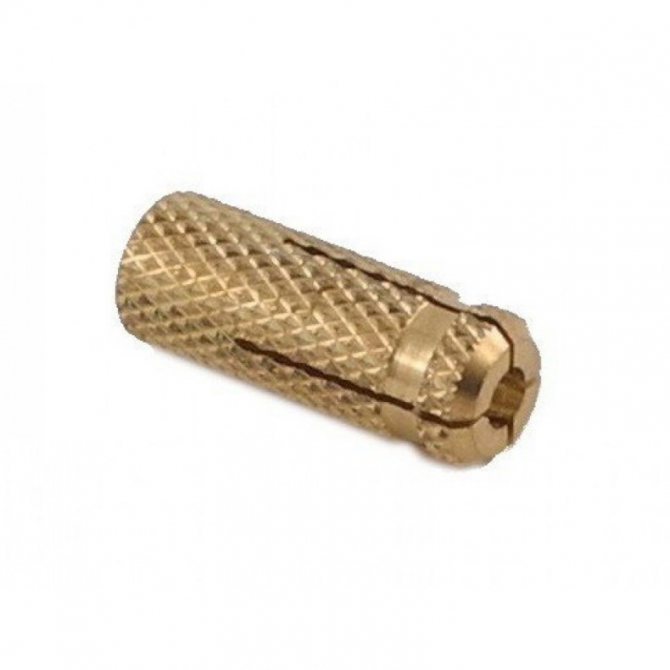

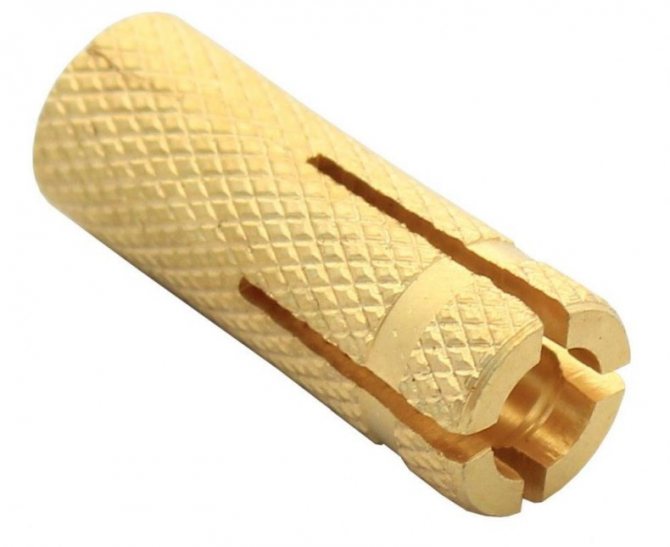

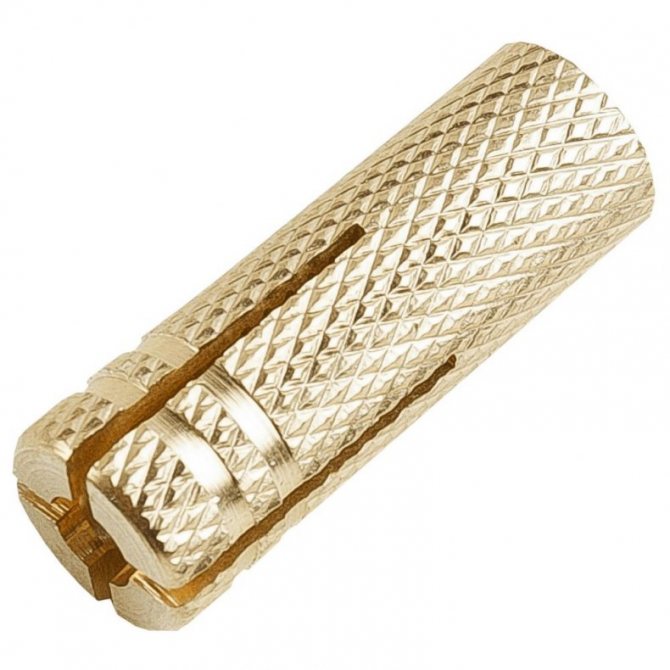

Фото забивного анкера
В землеустройстве
Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.
Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.
Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.
