Метательные ножи чертежи – мишень и тренировка метателя

Категория: Оружие 42 344

0

Метательные ножи чертежи — двенадцати моделей представляем вашему вниманию.

В статье «Чертежи ножей с размерами, как их сделать своими руками, технология изготовления», можно ознакомится с технологией изготовления.

Нож универсальный.

Он может резать, колоть и поражать на расстоянии, как метательное оружие. Во время метания, они теряются, следовательно, его принято считать одноразовым оружием. Поэтому конструкция метательного ножа, по предложенным чертежам, проста и универсальна, обеспечивает высокие поражающие свойства, хорошо маскируется и не дорогая при изготовлении. Представляет собой плоскую пластину, которая заострена от обеих сторон к центру. Для центровки можно применяют балансиры (грузы). Их можно двигать поступательно в специально проделанных пазах. Центровка позволяет настроить клинок для метания на определенное расстояние. Обычно они имеют широкие клинки.

Формы ножей для метания. Как сделать метательный нож своими руками, чертежи и размеры

• Категория: Оружие 40 284
• Метательные ножи чертежи — двенадцати моделей представляем вашему вниманию.
• В статье «Чертежи ножей с размерами, как их сделать своими руками, технология изготовления», можно ознакомится с технологией изготовления.

Нож универсальный

Он может резать, колоть и поражать на расстоянии, как метательное оружие. Во время метания, они теряются, следовательно, его принято считать одноразовым оружием.

Поэтому конструкция метательного ножа, по предложенным чертежам, проста и универсальна, обеспечивает высокие поражающие свойства, хорошо маскируется и не дорогая при изготовлении. Представляет собой плоскую пластину, которая заострена от обеих сторон к центру. Для центровки можно применяют балансиры (грузы).

Их можно двигать поступательно в специально проделанных пазах. Центровка позволяет настроить клинок для метания на определенное расстояние. Обычно они имеют широкие клинки.

Спортивные метательные ножи – это, прежде всего, метательный снаряд, который используется для поражения цели на расстоянии. В качестве развлечения метать можно любые разновидности ножей, но в спортивных состязаниях применяется только снаряжение, соответствующее определенным требованиям.

Особенности

Спортивные метательные ножи имеют в сравнении с обычными несколько иную конструкцию. У них нет упоров на рукояти и гарды. Это уменьшает массу и улучшает метательные характеристики.

К тому же у большей части этого вида ножей нет накладок на рукояти. Она изготовлена из металла и является продолжением лезвия.

Накладки во время метания очень быстро разбиваются, что делает дальнейшую эксплуатацию ножей невозможной.

Очень часто на рукояти ножей делают отверстия, которые также улучшают баллистические характеристики и уменьшают массу снаряда. Кроме того, в эти отверстия можно продевать шнурок, что позволяет носить снаряжение на поясе.

Спортивные метательные ножи для соревнований

В спорте к этому виду ножей предъявляются особые требования:

• Длина ножа должна составлять 26 см.
• Размер лезвия – 15 см.
• Масса оружия – 285 грамм.

Клинок для соревнований непременно должен иметь маркировку «Унифайт» и клеймо изготовителя. Нож обязательно должен иметь соответствующий сертификат, где будет указано, что он не является холодным оружием. Лезвие ножа должно быть острым, но без специальной заточки.

В спортивных соревнованиях по метанию ножей используют всего три их вида:

• Осетр, изготавливаемый из стали. Это наиболее распространенный нож для метания. Имеет изогнутое лезвие, заточенное с одной стороны. Рукоятка также стальная, является продолжением клинка. Свое название нож получил за форму, которая напоминает одноименную рыбу.

• Лидер также стальной нож без накладок на рукоятке. Лезвие не широкое, напоминает формой наконечник копья, но заточено только с одной стороны. Такие спортивные метательные ножи являются любимым снарядом начинающих метателей. Как правило, балансировка смещена в сторону клинка.

• «Унифайт-Про» изготавливается в двух вариациях – для мужских и женских (юношеских) соревнований. Последние имеют облегченный вес и более тонкий обух. Лезвие заточено с одной стороны и имеет изогнутую форму. Рукоятка прямая, не имеющая накладок.

Спортивный инвентарь.

Рассматриваемые модели «метательные ножи чертежи» представляют спортивный снаряд. Как в любом виде спорта очень важно иметь качественный и удобный в использовании инвентарь. На соревнованиях применяются клинки, изготовленные только производственным способом.

Основные критерии выбора:

• вес (дальность броска, сила проникания в мишень на определенную глубину)
• балансировка (поведение в полете и точность попадания)
• размер
• форма
• качество стали (надежность и долговечное использование)

Хороший спортивный инвентарь, будет способствовать лучшим достижениям в этом нелегком и упорном труде.

Неплохой мишенью

в тренировках метателя, может хорошо служить торцовый срез большого диаметра ствола дерева толщиной двадцать — двадцать пять миллиметров. Лучше всего для этих целей использовать тополь, липу или березу. Контур мишени обозначаем черной краской. Если использовать несколько комлей древесины с обрезанными краями, получим квадратный щит нужного для нас размера, на который крепится стандартная мишень. Щит устанавливается (крепится) в нужном месте и на необходимой высоте. Обычно размеры такого щита составляют: ширина не менее одного метра; высота не менее двух метров.

На рисунке показан вариант используемой конструкций.

Тренировка метателя, как в любом виде спорта, стоится на многократном повторении одних и тех же упражнений под присмотром опытного мастера (тренера), либо самостоятельно, изучая литературу и методики метания до мельчайших деталей и подробностей. Наиболее близким спортом по своему содержанию в подготовке, можно отнести спортивную стрельбу.

Спортивная одежда должна быть свободной (не сковывать резкие движения рук), прочной, плотной и безопасной (защитить тело метателя от отскакиваний клинка). Лучше всего подойдет кимоно. Обувь с закрытым жестким верхом.

Для любого спортсмена подготовка раскладывается на следующие составляющие:

• психологическая
• техническая
• физическая
• тактическая

Тренируясь, необходимо последовательно расставлять приоритеты, иметь выдержку и много свободного времени, которое не жаль будет потратить на любимое занятие. В краткой статье нельзя подробно все охватить. По методикам метания есть множество серьезной литературы. Подробно изучив ее необходимо принимать решение. Ведь добиться серьезных результатом можно не за один год тренировок.

Источник: chertegnik.ru

Чертежи метательных ножей. Скачай здесь

Стоимость метательных ножей в сети различна. Но если ты решил освоить данную науку, тебе понадобиться не один нож, а как минимум пять. Считай сам, сколько денег у тебя на это уйдет. Есть возможность сделать метательный нож самостоятельно? Сложного здесь ничего нет! Обрисовал для тебя самые популярные модели и указал все размеры. Качай чертежи метательных ножей, пользоваться ими научу.

Пока выкладываю несколько чертежей. По мере возможности буду добавлять новые. Пиши в комментариях, какие модели метательных ножей тебя интересуют. Сделаю и размещу.

Чертежи метательных ножей: «Кобра»

(Златоуст). Единственная модель в линейке метательных ножей компании. Раньше было больше. Причина проста: генеральный директор компании профессионально владеет метанием ножей. К разработке этой модели он шел несколько лет. Кобра хорошо сбалансирована, недорога и покрашена в красный цвет (легко найти в траве).

Так выглядит «Кобра» вживую

Купить метательный нож «Кобра»

Чертежи метательных ножей: «Овод»

(Златоуст). Отличительная особенность линейки ножей с клеймом «Rosarms» — обмотка рукояти шнуром, сталь ЭИ-107, кожаные ножны.

Так выглядит «Овод» вживую

Купить метательный нож «Овод»

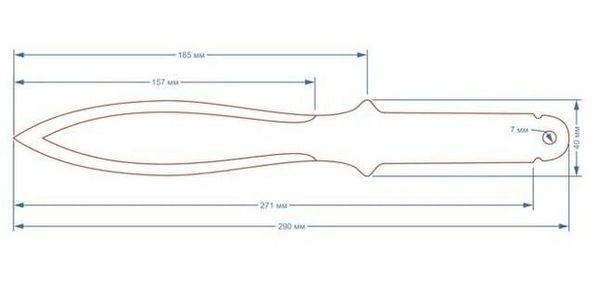

Чертежи метательных ножей: «Удар»

Тот же . Большой метательный нож «Удар» (290 мм) предназначен для бросков на дальние дистанции.

Так выглядит «Удар» вживую

Скачай чертежи метательных ножей одним архивом по ссылке. А если решил самостоятельно изготовить и стенд для метания ножей — читай и делай!

Как пользоваться чертежами?

Распечатай, наклей на плотный картон и обрежь по контуру. Затем наложи на металлическую пластину, обрисуй маркером. Дальше все зависит от наличия у тебя инструмента. Можно выпилить ножовкой, а скругленные части выбрать болгаркой.

Чертежи метательных ножей. Скачай здесь: 2 комментария

Здравствуйте. Моё хобби делать ножи, но я только начинающий, мало знаю. Подскажите, какие основные условия должны быть у метательных ножей. Важна ли балансировка, какая заточка и т.д. заранее спасибо.

Добрый день! «Балансировка метательных ножей» параметр вторичный. С практикой приходит умение метать ножи любого типа и с любой балансировкой. Нож не должен быть остро заточен, так как ножи кидают не только за рукоять, но и за клинок (можно остаться без пальцев) — сведение спусков лучше делать 1-1,5, а можно и 2 мм. Уделяйте также внимание термической обработке ножа. Твердость стали должна быть в пределах 45-47 HRC.

Источник: knifehacker.ru

Как легко и просто изготовить метательный нож?

Метательные ножи считаются эффективным орудием боя на средней дистанции, но, в отличии от огнестрельного оружия, требуют высоких навыков владения, так сказать «хардкор». Поэтому метательные ножи пользуются особым почетом у мужчин. Конечно, такое оружие как метательный нож далеко от совершенства и, по мнению многих, сильно уступает тому же огнестрельному оружию. Тем не менее, я считаю, что боевые ножи и метательные ножи в частности все еще актуальны, чтобы объяснить свою позицию приведу плюсы и минусы упомянутого оружия.

Минусы метательных ножей:

— одноразовость (кинул нож и остался без оружия); — узкая специализация (не приспособлены для ближнего боя); — сложность в освоении; — дистанция поражения сильно уступает огнестрельному оружию.

Плюсы метательных ножей:

— легко скрываются под одеждой; — дают возможность избежать физического контакта с противником; — в некоторых современных моделях исправлена проблема узкой специализации, то есть некоторые метательные ножи эффективны сразу на двух дистанциях: ближней и средней; — в отличии от штурмовой винтовки, нож заклинить не может, а в боевых условиях нужно быть ко всему готовым.

Не смотря на минусы, польза от метательных ножей неоспорима, должен быть именно поэтому упомянутое оружие все еще пользуется спросом у спецподразделений.

Как изготовить метательный нож в домашних условиях?

Вам понадобятся следующие инструменты

: 1. Лист стали толщиной не менее 2 мм. 2. Ножовка по металлу. 3. Бумага, ножницы и карандаш. 4. Тиски. 5. Напильник и наждачная бумага.

Шаг 1.

Рисуем на листе бумаги эскиз будущего метательного ножа, после вырезаем.

Шаг 2.

Переносим эскиз на заготовленный лист стали толщиной не менее 2 мм (на рисунке изображена нержавеющая сталь, для изготовления качественного метательного ножа рекомендуется использовать нержавейку).

Шаг 3.

Зажав металлическую пластину в тисках, аккуратно вырезаем заготовку по контуру.

В результате у вас должна получиться заготовка следующего образца:

Шаг 4.

Формируем напильником лезвие клинка.

Шаг 5.

Полируем поверхность клинка наждачной бумагой.

В итоге

, если вы все делали правильно, у вас получиться вот такой метательный нож:

Данный тип метательного ножа при метании следует держать за рукоять, поскольку балансировка ножа такова, что клинок имеет больший вес относительно рукояти. Чтобы проверить балансировку ножа найдите место скрепления клинка и рукояти, положите место скрепления ножа на палец, и вы увидите в какую сторону идет перевес. Заметьте, что перевес не должен быть слишком большим, нож не должен сразу же падать в одну из сторон, иначе эффективность метательного ножа снижается.

Тренируйтесь в метании ножей и может быть со временем в бою на средней дистанции вам не будет равных. Не забывайте, что мужчина должен уметь постоять за себя, свою семью и свою страну.

Источник: usamodelkina.ru

Нож из фанерной основы

Самый простой вариант ножа можно изготовить из обычной фанеры. С таким атрибутом с удовольствием будут играть дети.

Для изготовления простой модели потребуется сделать следующие шаги:

1. Из фанеры средней толщины нужно вырезать две детали для будущей рукоятки и одну для клинка.
2. Чтобы удобнее вырезать элементы, для каждой детали следует сделать трафарет.
3. У основания лезвия и с двух сторон рукоятки делаются отверстия для крепежей.
4. Для фиксации можно использовать как металлические крепежи соответствующего размера, так и любые подручные элементы.

Верхнюю часть фанерного ножа неплохо украсить любым декором или нанести слой быстро сохнувшего лака. Также вы можете предложить ребенку нарисовать что-нибудь красками, а после вскрыть изображение лаком.

Придерживаясь рекомендаций и создавая нож, согласно пошаговой инструкции, каждый домашний умелец способен с легкостью создать такой нож, которым впору по-настоящему гордиться. Если же в ходе изготовления возникнут любые затруднения, подсказку или ответ на любой вопрос предлагаем отыскать в обучающем видеоуроке, посвященном теме изготовления ножей из деревянной основы.

Читать также: Термоусадка размеры для кабеля

Нож — обязательный атрибут охотника. Сферы его применения разнообразны — добивание дичи, защита от нападения диких животных, разделка туши, снятие шкуры, решение бытовых задач (например, резка веток или вскрытие консервных банок). Некоторые функции выполняют универсальными охотничьими ножами, в других же случаях понадобится специальный нож, предназначенный для конкретной работы. При желании и наличии навыков можно изготовить охотничий нож своими руками.

Виды метательных ножей: чертежи с размерами

Видов метательных ножей очень много, в основном их разделяют по весу:

1. Сверхлёгкие орудия, также именуемые ножами-дротиками или наконечниками стрел, не могут лететь на большие расстояния, при запуске их на улице стоит учитывать направление и силу ветра, способного изменить их траекторию. По этой причине часто их используют для домашних тренировок.
2. С лёгкими метательными ножами несложно освоить начальную технику. При использовании более увесистого холодного оружия идёт большая нагрузка на запястье в момент замаха, что может привести к повреждениям ещё не натренированной руки. Длина ножей лёгкой весовой категории в пределах 16-22 см, где длина клинка –12 см.
3. Метательные ножи средней и тяжёлой весовой категории применяются для бросков на дальние расстояния. Они больше подходят людям с соответствующей комплектацией.

Как сделать метательный нож

Если у вас возникает желание освоить технику метания ножей, то для этого понадобится приобрести минимум пять изделий. Такая затея потребует серьёзного капиталовложения, но есть альтернатива: сделать метательный нож своими руками.

Видов метательных ножей очень много, в основном их разделяют по весу:

1. Сверхлёгкие орудия, также именуемые ножами-дротиками или наконечниками стрел, не могут лететь на большие расстояния, при запуске их на улице стоит учитывать направление и силу ветра, способного изменить их траекторию. По этой причине часто их используют для домашних тренировок.
2. С лёгкими метательными ножами несложно освоить начальную технику. При использовании более увесистого холодного оружия идёт большая нагрузка на запястье в момент замаха, что может привести к повреждениям ещё не натренированной руки. Длина ножей лёгкой весовой категории в пределах 16-22 см, где длина клинка –12 см.
3. Метательные ножи средней и тяжёлой весовой категории применяются для бросков на дальние расстояния. Они больше подходят людям с соответствующей комплектацией.

Модели метательных ножей делятся на 2 больших вида, названия которых говорят сами за себя:

Важно понимать, что каждый нож приспособлен для конкретного использования. Мясник, рыбак или охотник будут пользоваться разными инструментами. Поэтому при выборе чертежа стоит сначала определиться с конечной целью применения.

Также нужно уделить внимание размерам, чтобы инструмент был удобен в эксплуатации. Можно позаимствовать какую-то часть, используя одну понравившуюся картинку, или целый элемент с готового чертежа.

Чертежи метательных ножей

Важно понимать, что каждый нож приспособлен для конкретного использования. Мясник, рыбак или охотник будут пользоваться разными инструментами. Поэтому при выборе чертежа стоит сначала определиться с конечной целью применения. Также нужно уделить внимание размерам, чтобы инструмент был удобен в эксплуатации. Можно позаимствовать какую-то часть, используя одну понравившуюся картинку, или целый элемент с готового чертежа. Шаблон поможет воплотить в реальность задумку.

Затея сделать метательный нож своими руками может занять много времени и усилий. Помочь определиться с выбором помогут чертежи различных моделей. Удобнее всего распечатать готовый эскиз на фото с масштабом 1:1.

Метательный нож «Овод» , рисунки которого также легко найти, выполняется из златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки шнурка.

От того же ) есть другой нож для метаний под названием «Удар». Характерные отличия – увеличенный размер и вес, которые позволяют метать его на более длинные расстояния.

Метательные ножи «Кобра» изготавливаются в г. Златоуст . Чертежи ножей различных моделей есть в открытом доступе в интернете, но сегодня выпускается официально только одна. Разработчики сделали выбор в сторону изготовления одного, но проработанного и сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы предмет было легче найти.

Как пользоваться чертежами

Необходимо распечатать эскиз на картон или плотную бумагу. Масштаб чертежа и ножа должен быть один к одному. Если заготовку будет делать другой человек, следует подробно изложить требования и указать размеры на чертеже. Вырезать трафарет и прислонить к листу металла, обвести его кернером или маркером. Заготовку сделать с запасом в 1-2 мм и затем удалить излишки напильником или другим инструментом.

Виды ножей

Важно понимать, что каждый нож приспособлен для определенной сферы. Мясник, рыбак или охотник, будут пользоваться совершенно разными инструментами. Поэтому при выборе чертежа стоит сперва определиться с целью использования.

Также необходимо уделить внимание размерам, чтобы инструмент был удобен в использовании своему хозяину. Можно позаимствовать какую-то часть с чертежа или целый элемент.

Чертежи помогут воплотить в реальность задумку и сделать вас счастливым обладателем нового ножа и вызывать восторг у друзей и знакомых. По сфере применения они делятся на несколько категорий:

• метательные;
• туристические;
• охотничьи;
• рыбацкие;

Для любителей метать ножи, одного будет мало, а покупка комплекта может обойтись достаточно дорого. Поэтому каждый может попробовать изготовить самостоятельно. Опишем несколько примеров, которые пользуются популярностью.

Чертежи ножей различных моделей есть в открытом доступе в интернете, но на данный момент выпускается официально только одна. Дело в том, что разработчики сделали выбор в сторону изготовления одного, но проработанного и хорошо сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы было легче найти.

Метательный нож «Овод» , рисунки которого также легко найти, выполняется из фирменной златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки обычного шнурка. От этого же производителя есть другой нож для метаний под названием «Удар». Увеличенный размер и вес позволяют кидать его на более длинные расстояния.

Требования к ножам для туризма, рыбалки и охоты рекомендуют использование нержавеющих сталей, найти эскиз не представляет труда. Рукоятки выполнять всадными, так как накладные элементы в процессе эксплуатации могут расколоться от нагрузок.

Туристический нож может включать в себя несколько лезвий и инструменты, которые могут пригодиться в походе. Варианты для охоты и рыбалки должны быть острыми на протяжении долгого времени, чтобы человек с их помощью мог качественно разделать мясо или рыбу.

Как пользоваться чертежами

Первым делом необходимо распечатать эскиз на картон или плотную бумагу. Масштаб чертежа и ножа должен быть один к одному.

Если заготовку будет делать другой человек, следует подробно изложить все требования и указать размеры на чертеже. Выстричь трафарет и прислонить к листу металла, обвести его кернером или маркером. Заготовку вырезать с запасом в 1-2 мм и затем удалить излишки напильником или другим инструментом.

Основные операции по изготовлению ножей

Перед началом создания лезвия и рукоятки по чертежу, стоит подготовить все необходимые материалы. Лезвие изготавливают из инструментальных сталей, например, сталь Р6М5, отличающуюся хорошей твердостью.

Лезвие из такой стали долго не будет стачиваться. Также можно использовать некоторые углеродистые стали или материал из рессоры автомобиля, не подвергшейся коррозии.

Рукоять выполняют чаще всего из дерева, которое мало усыхает и обладает достаточной прочностью. Подойдут для этого:

• береза;
• дуб;
• орех;
• железное дерево;
• вереск и др.

Подготовка стали для ножа

Приступать к этапу изготовления стоит только после того, как окончательно определились с видом, формой клинка и рукоятью. Также заранее нужно подготовить материалы и инструменты, которые понадобятся во время работы:

• лист стали толщиной от 4 миллиметров;
• наждачная бумага;
• ножовка для резки металла;
• специальные тиски;
• картон или плотная бумага;
• ножницы;
• простой карандаш и маркер;
• напильник.

Подходящим материалом для изготовления метательного ножа является сталь, но не всегда дома можно найти лист с подходящей толщиной и размером. Если сталь, предназначенная для заготовки, имеет неровности и большую толщину, то потребуется провести отковку. Этот процесс сложный и требует специалиста кузнечного дела. Если у вас нет возможности обратиться к таковому, лучше приобрести готовую сталь с необходимыми характеристиками. В домашних условиях вряд ли получится выковать лист с одинаковой толщиной, без ямок, раковин и трещин.

Какой из способов вы бы не выбрали, в итоге должна быть ровная стальная пластина толщиной 4 мм, обладающая качествами будущего изделия. Форму мы определили ещё на предыдущем этапе, но стоит уточнить такой момент: можно в домашних условиях сделать нож для метания с выемками, выступами или проделать в них дырочки. Но специалисты советуют отказаться от дополнительных элементов и замысловатой формы, если изделие делается впервые. Готовый клинок должен удобно лежать в руке, но при этом не быть слишком большим или, наоборот, маленьким.

Простая инструкция по изготовлению

Узнать, как сделать нож из дерева, поможет несколько советов и рекомендаций, с которыми поделились мастера своего дела:

1. В первую очередь нужно разобраться, из какого дерева лучше создавать изделие. По мнению экспертов в этой области, для изготовления деревянной основы лучше всего использовать прочную породу, к примеру, ясень или липу. Такой вид дерева не только обладает достаточной прочностью, но и отличается красивым природным рисунком в разрезе, что поможет создать готовый элемент в интересном дизайнерском исполнении.
2. Чтобы упростить ход выполнения работы, лучше заранее сделать чертежи. Эскиз в натуральную величину можно нарисовать на бумажном листе, внеся в него следующие данные:

• длина готового лезвия;
• параметры гарды и рукоятки;
• количество поперечин, которые должны разделять рукоять и лезвие.

1. Определившись с длиной будущего ножа, нужно подобрать деревянный брусок, соответствующий длине лезвия, и при помощи циркулярной пилы вырезать из него предварительную заготовку.
2. Форму полученной заготовке нужно придать вручную при помощи стандартного ножа или его аналога, который оснащен косым лезвием, используемым для резьбы по дереву. Для придания гладкости поверхности удобно использовать мелкую наждачную бумагу.
3. Чтобы присоединить лезвие к рукояти, нужно по центру тупой части лезвия сделать отверстие с учетом диаметра крепежа, которое в дальнейшим будет использовано по назначению.
4. Придерживаясь ранее сделанного чертежа, из древесной основы подходящей величины нужно выпилить гарду и сделать на ее поверхности несколько отверстий для крепежей. Готовая гарда должна легко одеваться на лезвие и сниматься с него.
5. Для изготовления рукоятки можно использовать любую древесную основу, придав ей интересную форму. Если имеется желание сделать круглую рукоять, расточку древесины удобнее производить на станке для токарных работ. Однако стоит иметь в виду, что плоский вариант намного удобнее в изготовлении и практичнее в эксплуатации.
6. По центру рукояти нужно высверлить отверстие для крепежа такого же размера, как и ранее сделанное отверстие на поверхности лезвия.
7. Для надежной сборки всех элементов потребуются как штифты, так и специальный клей для дерева. К шлифовке следует приступать после того, как клеящая основа полностью просохнет.

При желании можно лезвие покрыть лаком, а на рукоять нанести своеобразный рисунок при помощи вензеля. В качестве украшения можно использовать аппликации различной тематики, элементы которой лучше всего вырезать из натуральной кожи.

Чтобы новый нож длительное время сохранял свою привлекательность, можно сшить для него чехол. Для его изготовления следует также заранее создать эскиз, внеся в чертеж размеры будущего чехла, превышающие на несколько сантиметров параметры готового изделия. В качестве основы используется любой материал, к примеру, заменитель кожи или прочная тканевая основа.

Изготовить нож из дерева можно и другими, более легкими и менее трудоемкими способами. Но используя рассмотренный выше вариант, готовое изделие получится более эффектным, весьма напоминающим дизайнерскую модель. Поэтому не бойтесь сложностей и дайте волю фантазии!

Выбор материала для рукояти

Даже самая продуманная до мелочей форма клинка теряет половину эффективности с неудобной рукояткой. От этой части зависит качество метания: полетит ли нож по задуманному направлению, устанет ли рука – зависит от ручки. Материал, используемый для её изготовления, должен быть прочным, чтобы выдерживать постоянные удары, и приятным на ощупь. Он не должен примерзать к коже во время мороза, не должен впитывать влагу.

К рукояти метательного ножа предъявляется ряд следующих требований:

• небольшой вес;
• легко обрабатывается;
• доступность.

Материалом, подходящим под указанные требования, является дерево, прошедшее необходимые обработки. Заготовки изготавливают из плотных сортов древесины: клён, ясень или яблоня.

В заготовках, которым уже придана желаемая форма, проделываются небольшие отверстия для насадки на хвостовик. Отверстия в прямоугольнике проделываются на этапе соединения рукояти и клинка. Это связано с тем, что поперечные размеры хвостовика могут в процессе изготовления меняться.

Пошаговая инструкция по изготовлению

Сделать охотничий нож самостоятельно можно в несколько этапов.

Читать также: Конденсатор какой буквой обозначается

Вырезание базового профиля

Подготавливаем материал, из которого будем делать нож, и наносим на него шаблон. Найти шаблон можно в сети. После масштабирования рисунка делаем распечатку на принтере. Полученное изображение вырезаем.

Совет! В качестве материала для шаблона лучше использовать картон. Он долговечен, его хватит не на один раз. К тому же, картон тверд, его можно подержать в руках, получив представление о том, как будет выглядеть металлический нож.

Переносим шаблон на материал. Бумажный трафарет наклеиваем на заготовку. Далее обрезаем шаблон по краям. Для этого используем болгарку. Во время резки заготовка должна быть надежно закреплена с помощью струбцины.

Обрезать по прямым линиям несложно, а вот с изгибами придется повозиться. Для вырезания изгибов создаем поперечные прорези и удаляем металл по секторам.

Ниже приведено несколько эскизов для самостоятельного изготовления охотничьего ножа.

Чертеж ножа VOX bowie

Чертеж метательного ножа

Схема ножа Tracker

Первая шлифовка

Когда заготовка вырезана, ее контуры нужно отшлифовать. Воспользуемся точильным станком, чтобы удалить с клинка все лишнее. Обработаем контур ленточной шлифмашиной. По изгибам пройдемся бормашиной. В качестве насадки используем наждачную бумагу.

Формирование скосов

Создание скосов необходимо, чтобы сделать правильный угол заточки лезвия. Вначале размечаем заготовку с помощью штангенциркуля. Разделяем лезвие на две половины, чтобы упростить процесс стачивания металла по обеим сторонам. Линию проводим сверлом такого же диаметра, как и толщина клинка.

Напильником обозначаем окончание скоса на лезвии. Далее болгаркой со шлифовальной накладкой удаляем лишний слой металла. Обрабатываем поверхность ленточной шлифмашиной, зачищаем скос напильником и шлифуем наждачной бумагой. По желанию можно отполировать поверхность.

Просверливание отверстий

На этом этапе нужно сделать отверстие под штифты в рукояти клинка. Количество их зависит от ручки — чем она шире, тем больше нужно штифтов. В среднем необходимы отверстия под 5–6 штук. Под большие диаметры отверстий сначала пользуемся сверлом маленького диаметра. Для закаленной стали используем твердосплавное сверло. Работа пойдет легче, если нанести на сверло смазку.

Закалка клинка

Для закаливания клинка необходима кузнечная печь. В случае ее отсутствия, для раздувания углей хватит и бытового фена.

Углеродистая сталь дает свечение желтоватого оттенка. Как только свечение станет именно таким, сталь охлаждают в масле. Однако следует иметь в виду, что существует множество марок стали и способы закалки для них существенно отличаются.

Признак закаленного металла — его невозможно обработать напильником. Далее делаем еще отпуск металла, чтобы он не был хрупким.

С” остывшего клинка удаляем масло. Делаем это с помощью моющих средств в проточной воде. При желании можно отполировать клинок мелкозернистой наждачкой.

Изготовление рукояти

В данном случае ручка будет комбинированной — на основе латуни или из дерева. Начинаем с создания латунных накладок. Нам нужна листовая латунь, из которой мы сделаем 4 заготовки: для передней и тыльной части рукояти.

Латунь режем болгаркой. Затем высверливаем в накладках отверстия для штифтов. Устанавливаем накладки на рукоять. Это нужно для подгонки пластин по форме рукояти. Чтобы не создавать диссонанса, используем латунные штифты. Так они будут выглядеть единым целым с накладками. Штифты подбираем такого диаметра, чтобы они входили в отверстие с некоторым усилием. Завершаем установку штифтов их расклепыванием.

Переходим к изготовлению деревянных накладок. Используем небольшие доски подходящей толщины. Отрезаем фрагменты досок нужной длины и просверливаем в них отверстия для штифтов. Накладки крепим эпоксидным клеем.

Для досок используем стальные штифты. Вместо штифтов можно взять обычные гвозди. В расклепывании нет необходимости, поскольку ранее мы использовали клей.

Стягиваем накладки струбцинами. Ждем некоторое время, пока полностью схватится клей.

Шлифовка рукояти

Высохшую ручку нужно отшлифовать. Вначале срезаем ножовкой или напильником штифты. Затем шлифуем плоскости шлифмашиной. Также шлифуем рукоять по контуру.

Обязательно останутся участки, куда не достанет шлифовальная машина. Здесь пригодится бормашина с насадкой из наждачки.

Финишная обработка

Устанавливаем на бормашину насадку для полирования и обрабатываем поверхность до тех пор, пока на латуни появится золотистый блеск. Таким же образом полируем клинок по контуру. Не все участки поддаются полировке, поэтому дополнительно проходимся по ним мелкозернистой наждачкой.

Читать также: Теплопроводность это свойство материала

Деревянные накладки также обрабатываем полировальной машиной. На готовую рукоять наносим масло, оно предотвратит разрушение древесины. Масло защитит и клинок, так как латунь не затронут окислительные процессы.

Последнее, что нужно сделать, — наточить лезвие. Для этого понадобятся японские водные камни с разными размерами зерен. Камни полезны только в том случае, если поливать их водой. Таким образом с камня удаляется грязь.

Особенности угла заточки

Заточка режущего участка клинка требует немало времени и наличия набора точильных камней с разной степенью зернистости. Важно соблюдать правильный угол. Именно углом заточки определяется дальнейшее направление использования ножа.

Для разных типов задач используют такие углы:

• 30 градусов и более — тяжелые работы;
• 16–20 градусов — работы средней тяжести;
• 10–15 градусов — тонкие работы.

Заточку начинаем крупнозернистыми камнями. Постепенно переходим на менее крупные зерна.

Инструкция по изготовлению своими руками

В основном изготовление любой разновидности ножа происходит по схожим технологиям. Соблюдение тонкостей и рекомендаций позволит получить клинок не хуже заводского. Но в промышленных производственных масштабах применяется машинный труд, а нашем случае всё придётся делать вручную.

Стандартные метательные ножи имеют следующие характеристики:

• толщина — 4 мм;
• ширина — 25 мм;
• длина острия — 15 см;
• длина рукояти — 10 см.

С учётом параметров делаем чертёж и вырезаем из картона шаблон с масштабом 1:1. Этот рисунок прикладываем на уже подготовленную стальную пластину и по контуру обводим его. Затем вырезаем стальную заготовку с помощью ножовки по металлу: можно слегка отступить от контура – это затянет обработку, но предотвратит ошибки, которые часто случаются по неопытности.

Обработка стальной заготовки

Как уже упоминалось, чтобы получить качественное изделие, при выпиливании лучше оставить запас в 2-3 мм. Доводить края до намеченной черты можно после того, как получим готовую заготовку. Для проведения этих работ можно использовать любой удобный и знакомый метод: бруски, наждачную бумагу, напильник. Нужно получить толщину клинка 4 мм. Закладывать это лучше ещё при выборе или отковке стального листа.

Заточка клинка

К этому этапу переходим только после того, как заготовка примет желаемую форму и толщину. Хороший метательный нож можно получить только при соблюдении технологии. Процесс заточки проходит сверху вниз, при этом сама заточка проводится только до середины узкой грани лезвия. Спусковые движения проводятся по всей площади используемого абразива, начинать работу необходимо с крупного зерна, предназначенного для черновой заточки. Поочерёдно работаем сначала с одной, затем с другой стороной, проделывая такие же манипуляции.

После этого этапа получаем нож, остриё которого ещё не острое, так как спуск осуществлялся только до центра клинка. Теперь при помощи уже более тонкого абразива формируем и доводим режущую кромку, постепенно уменьшая его зерно. Конечный этап – полировка.

Сборка изделия

Мы имеем готовый стальной клинок с голым хвостовиком и подготовленные деревянные накладки для рукоятки. Остаётся всё соединить.

Оптимальным вариантом для накладного монтажа рукояти будут заклёпки. Если в клинке ещё нет отверстий под ручку, то просверливаем их, наложив сверху деревянные накладки. Отверстия проделываются в диаметр заклёпок. Далее плотно соединяем, утопив головки заклёпок в корпус, чтобы не мешали.

Источник: vashnozh.ru

Овод

Метательный нож «Овод» , рисунки которого также легко найти, выполняется из златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки шнурка.

Чертеж ножа Овод.

Удар

От того же ) есть другой нож для метаний под названием «Удар». Характерные отличия – увеличенный размер и вес, которые позволяют метать его на более длинные расстояния.

Чертеж ножа Удар.

Кобра

Метательные ножи «Кобра» изготавливаются в г. Златоуст . Чертежи ножей различных моделей есть в открытом доступе в интернете, но сегодня выпускается официально только одна. Разработчики сделали выбор в сторону изготовления одного, но проработанного и сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы предмет было легче найти.

Чертеж ножа Кобра.

Как пользоваться чертежами

1. Необходимо распечатать эскиз на картон или плотную бумагу.
2. Масштаб чертежа и ножа должен быть один к одному.
3. Если заготовку будет делать другой человек, следует подробно изложить требования и указать размеры на чертеже.
4. Вырезать трафарет и прислонить к листу металла, обвести его кернером или маркером.
5. Заготовку сделать с запасом в 1-2 мм и затем удалить излишки напильником или другим инструментом.

Ещё несколько чертежей

Подготовка стали для ножа

Приступать к этапу изготовления стоит только после того, как окончательно определились с видом, формой клинка и рукоятью. Также заранее нужно подготовить материалы и инструменты, которые понадобятся во время работы:

• лист стали толщиной от 4 миллиметров;
• наждачная бумага;
• ножовка для резки металла;
• специальные тиски;
• картон или плотная бумага;
• ножницы;
• простой карандаш и маркер;
• напильник.

Подходящим материалом для изготовления метательного ножа является сталь. Но не всегда дома можно найти лист с подходящей толщиной и размером.

Если сталь, предназначенная для заготовки, имеет неровности и большую толщину, то потребуется провести отковку. Этот процесс сложный и требует специалиста кузнечного дела. Если у вас нет возможности обратиться к таковому, лучше приобрести готовую сталь с необходимыми характеристиками.

Какой из способов вы бы не выбрали, в итоге должна быть ровная стальная пластина толщиной 4 мм, обладающая качествами будущего изделия. Форму мы определили ещё на предыдущем этапе, но стоит уточнить такой момент: можно в домашних условиях сделать нож для метания с выемками, выступами или проделать в них дырочки.

Но специалисты советуют отказаться от дополнительных элементов и замысловатой формы, если изделие делается впервые. Готовый клинок должен удобно лежать в руке, но при этом не быть слишком большим или, наоборот, маленьким.

Выбор материала для рукояти

Даже самая продуманная до мелочей форма клинка теряет половину эффективности с неудобной рукояткой. От этой части зависит качество метания: полетит ли нож по задуманному направлению, устанет ли рука – зависит от ручки.

Материал, используемый для изготовления ручки, должен быть прочным, чтобы выдерживать постоянные удары, и приятным на ощупь. Он не должен примерзать к коже во время мороза, не должен впитывать влагу.

Метательный нож с рукоятью выполненной из дерева.

К рукояти метательного ножа предъявляется ряд следующих требований:

• небольшой вес;
• легко обрабатывается;
• доступность.

Материалом, подходящим под указанные требования, является дерево, прошедшее необходимые обработки. Заготовки изготавливают из плотных сортов древесины: клён, ясень или яблоня.

В заготовках, которым уже придана желаемая форма, проделываются небольшие отверстия для насадки на хвостовик. Отверстия в прямоугольнике проделываются на этапе соединения рукояти и клинка.

Инструкция по изготовлению своими руками

В основном изготовление любой разновидности ножа происходит по схожим технологиям. Соблюдение тонкостей и рекомендаций позволит получить клинок не хуже заводского. Но в промышленных производственных масштабах применяется машинный труд, а нашем случае всё придётся делать вручную.

Стандартные метательные ножи имеют следующие характеристики:

• толщина — 4 мм;
• ширина — 25 мм;
• длина острия — 15 см;
• длина рукояти — 10 см.

С учётом параметров делаем чертёж и вырезаем из картона шаблон с масштабом 1:1. Этот рисунок прикладываем на уже подготовленную стальную пластину и по контуру обводим его.

Затем вырезаем стальную заготовку с помощью ножовки по металлу. Можно слегка отступить от контура – это затянет обработку, но предотвратит ошибки, которые часто случаются по неопытности.

Обработка стальной заготовки

Как уже упоминалось, чтобы получить качественное изделие, при выпиливании лучше оставить запас в 2-3 мм. Доводить края до намеченной черты можно после того, как получим готовую заготовку.

Для проведения этих работ можно использовать любой удобный и знакомый метод: бруски, наждачную бумагу, напильник. Нужно получить толщину клинка 4 мм. Закладывать это лучше ещё при выборе или отковке стального листа.

Стальная заготовка для метательного ножа.

К этому этапу переходим только после того, как заготовка примет желаемую форму и толщину. Хороший метательный нож можно получить только при соблюдении технологии. Процесс заточки проходит сверху вниз, при этом сама заточка проводится только до середины узкой грани лезвия.

Спусковые движения проводятся по всей площади используемого абразива, начинать работу необходимо с крупного зерна, предназначенного для черновой заточки. Поочерёдно работаем сначала с одной, затем с другой стороной, проделывая такие же манипуляции.

После этого этапа получаем нож, остриё которого ещё не острое, так как спуск осуществлялся только до центра клинка. Теперь при помощи уже более тонкого абразива формируем и доводим режущую кромку, постепенно уменьшая его зерно. Конечный этап – полировка.

Сборка изделия

Мы имеем готовый стальной клинок с голым хвостовиком и подготовленные деревянные накладки для рукоятки. Остаётся всё соединить.

Оптимальным вариантом для накладного монтажа рукояти будут заклёпки:

1. Если в клинке ещё нет отверстий под ручку, то просверливаем их, наложив сверху деревянные накладки.
2. Отверстия проделываются в диаметр заклёпок.
3. Далее плотно соединяем, утопив головки заклёпок в корпус, чтобы не мешали.

Остаётся только научиться технике метания.

ПредыдущаяСледующая

Чертежи метательных ножей. Скачай, сделай, метать научим
