Что такое сайлентблоки и зачем они нужны в подвеске машины

Иногда в автомобиле возникает потребность соединять детали между собой не жёстко, с помощью резьбовых, прессовых или сварочных посадок, а с определённой степенью свободы. В таких случаях соединения называются шарнирными. Шарниры могут иметь различную конструкцию, в зависимости от требуемых свойств. В частности, с запрограммированной упругостью во всех направлениях перемещения составных частей.

Чтобы решить поставленные задачи используются сайлентблоки. Где они устанавливаются, каких бывают видов и в чем их недостатки рассмотрим ниже.

Зачем нужны сайлентблоки

Сайлентблоком принято называть резинометаллические шарниры (РМШ). Название это многим напомнит уроки английского в школе, когда учитель призывал класс к порядку, используя слово «Silence», то есть тишина.

Это наиболее точно определяет суть РМШ, его способность к упругой и бесшумной передаче усилия. Для этого в шарнире используется резина или иной аналогичный материал, например, полиуретан.

Где устанавливаются в автомобиле

Чаще всего сайлентблоки применяются в подвеске автомобиля. Именно там важны их основные свойства:

• возможность скручиваться без разрушающегося трения между составными частями;
• бесшумность в работе;
• наличие относительно большого хода на вращение при минимальном на все прочие смещения;
• значительное, но плавное нарастание усилия сопротивления при попытке изогнуть шарнир в нежелательном направлении;
• долгий срок службы при условии использования качественных материалов и штатном режиме работы.

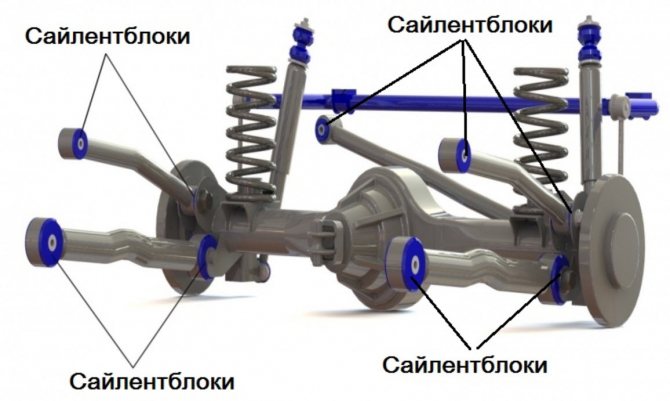

Характерными местами применения являются:

• шарниры крепления рычагов подвески к кузову или подрамникам;
• точки установки амортизаторов;
• стабилизаторы поперечной устойчивости;
• наконечники реактивных тяг.

Кроме того, сайлентблоки могут применяться в точках крепления агрегатов трансмиссии. Делается это с целью минимизации передачи вибраций и шумов на кузов, общего повышения комфорта в автомобиле и гашения резких, разрушающих ударов.

Необходимые материалы

Чтобы запрессовать данную деталь в домашних условиях, вам пригодятся такие инструменты:

1. Монтировка;
2. Домкрат;
3. Набор гаечных ключей;
4. Новые шарниры.

В качестве смазки рекомендуется применять машинное масло либо же другие виды смазки.

Помимо прочего, вам будут необходимы специальные оправки, предназначенные для запрессовки сайлентблоков, в качестве альтернативы можно воспользоваться куском трубы с необходимым диаметром. Также нужно обзавестись прессом для запрессовки нового резинометаллического шарнира. Когда речь идет о домашних условиях, прессом могут послужить обыкновенные тиски. Вдобавок можно запастись набором кувалд, однако при таком подходе необходимо соблюдать высокую точность выполнения работы.

Принцип работы шарнира

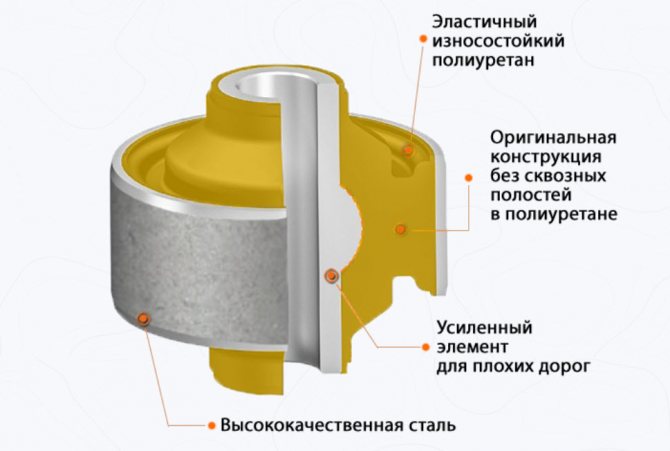

РМШ состоит из двух металлических втулок, между которыми находится упругий элемент из эластичной резины или полиуретана.

Фактически он представляет собой зажатую между обоймами упруго деформируемую втулку, но имеется одно принципиальное отличие – резина сайлентблока приклеена или привулканизирована к металлу обойм, то есть в исправном сайлентблоке исключено смещение втулки относительно металла.

Трение исключается, отсюда и больший срок службы шарнира, чем у просто зажатой металлом втулки. Хотя иногда сайлентблоками называют и втулочные узлы, что не совсем верно, но используется в описании узлов.

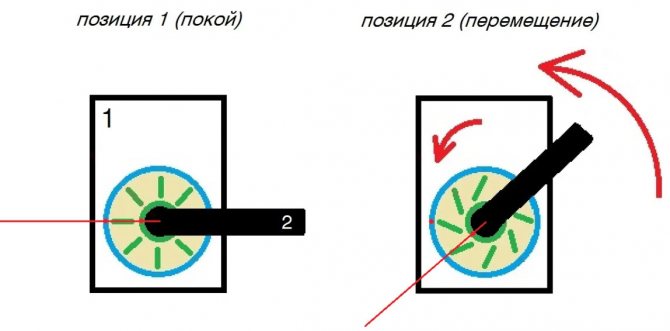

При скручивании шарнира резина деформируется, но при правильном расчёте узла её необратимого разрушения не возникает. Обычно шарниры работают именно на вращение между металлическими обоймами, но случается и применение на изгиб.

Например, часто задние сайлентблоки передних рычагов подвесок бюджетных автомобилей имеют вертикально ориентированную ось. Штатным режимом тут будет именно изгиб шарнира, а не вращение.

Это интересно: Для чего нужен бортовой компьютер в автомобиле и как он считает расход топлива

У РМШ, установленных в проушинах и траверсах крепления агрегатов трансмиссии, чёткой ориентации на конкретное рабочее перемещение нет, тут он скорее выполняет роль упругой прокладки между массивным узлом и кузовом или рамой автомобиля.

За счёт расчётно определённой жёсткости резины гашение пиковых колебательных и ударных нагрузок возможно во всех направлениях. Примерно так же служат шарниры в проушинах крепления телескопических амортизаторов, хотя тут всё же имеется преимущественное направление деформации на вращение.

Что такое сайлентблок

Это слово имеет зарубежное происхождение. В переводе с английского языка silent — это тишина, а block — деталь. Сайлентблок, либо просто «сайлент», представляет собой резинометаллическую составную часть, обычными словами — это две втулки, которые соединены между собой слоем прочной резины. Это изобретение, кроме того, что гарантирует комфортное и беззвучное передвижение на автомобиле, имеет еще ряд плюсов, которые будут перечислены дальше.

Предназначение и функции

Сайлентблоки выполняют следующие функции:

1. Оберегают составные части от выработки и разрушения посредством гашения колебаний.
2. Они глушат колебания, которые поступают от ходовой части колес, таким образом, обеспечивают комфортную и мягкую езду.
3. Предотвращают вибрации и биения, которые появляются в процессе движения машины между разными элементами ходовой части и моторного отсека.

И это только главные плюсы, на самом деле их гораздо больше.

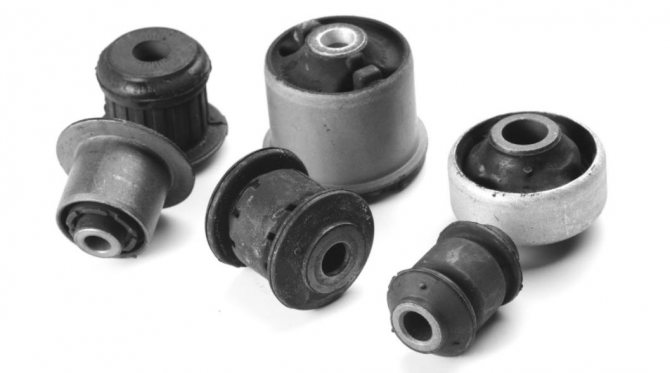

Виды сайлентблоков

В зависимости от конструкции, применённых материалов или назначения, сайлентблоки могут подразделяться на различные категории, в которых выделяется их главная для данного случая особенность:

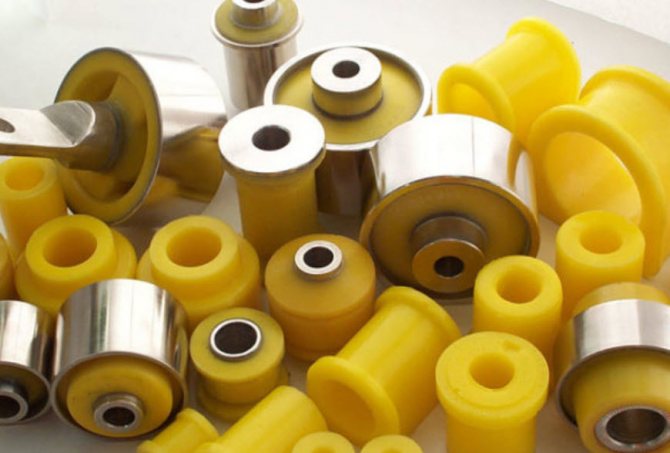

• резиновые или полиуретановые, когда главным параметром выступает жёсткость и долговечность при фиксированных массогабаритах;
• жёсткие или плавающие, во втором случае скорее имеется дело с более сложным шарниром, включающим в себя резиновый упругий элемент;
• работающие на изгиб или вращение, в зависимости от преимущественного характера относительного перемещения обойм;
• по числу обойм – иногда шарниры не имеют одной или обеих металлических втулок, а упругий элемент закреплён клеем или вулканизацией прямо к деталям подвески, замена в этом случае требует специальных ремонтных конструкций или выполняется агрегатно, то есть в сборе.

Не будет большой ошибкой употребление термина в тех случаях, когда узел не является классическим сайлентблоком. В конце концов, важнее отразить в названии суть выполняемых функций, чем выражаться академически точно.

Преимущества и недостатки

Основные преимущества вытекают из назначения резинометаллических шарниров:

• максимально тихая и комфортная работа узла;
• отсутствие требований к обслуживанию;
• нет необходимости в применении смазки, которая портится и вырабатывается со временем;
• простота и дешевизна конструкции;
• наглядность диагностики, не требующая квалифицированного персонала;
• несложная замена по окончании срока службы;
• возможность задания свойств подбором материала упругого элемента.

В конкурентах РМШ выступают всевозможные шаровые и цилиндрические шарниры, где отсутствуют недостатки, присущие сайлентблокам:

• не всегда полезна излишняя свобода перемещения в шарнире, свойственная РМШ;
• дешёвые материалы быстро стареют и разрушаются;
• резиновые втулки плохо работают при слишком высоких и низких температурах;
• прочность под нагрузкой сильно связана с жёсткостью узла, а попытки реализовать компромисс ведут к росту массы, габаритов и стоимости;
• ограничены углы работы и способность к относительному перемещению обойм в широком диапазоне.

На автомобилях, где важнее точность управления, чем комфорт и низкая цена подвески, РМШ имеют ограниченное применение. Часто их заменяют на шаровые соединения (ШС) при спортивном тюнинге автомобилей.

Видео

В этом видео показано, как делать съемник сайлент блоков и как с ним работать.

Как менять сайлентблоки без съемника.

Как менять сайлентблоки на «классике» ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Как сделать съемник для ВАЗ 2113, 2114, 2115.

Как сделать съемник для снятия и установки резинометаллических шарниров на автомобилях Skoda Fabia (Шкода Фабиа), Skoda Rapid (Шкода Рапид), VW Polo Sedan (Фольксваген ПОЛО седан).

0

Автор публикации

не в сети 1 месяц

Основные неисправности

Практически все выходы из строя сайлентблоков связаны с износом и старением упругого элемента:

• резина и в меньшей степени полиуретан изменяют свои свойства со временем, что ведёт к появлению трещин и снижению упругости;
• при интенсивной работе эластичные втулки нагреваются, материал быстро устаёт и разрушается;
• может наблюдаться отсоединение резины от металла, как клей, так и вулканизация имеют ограниченный срок службы, втулка начинает скользить по металлу и истираться, в шарнире появляется люфт;
• изношенные шарнир перестаёт упруго передавать усилие, появляются стуки и скрипы;
• возможно ослабление посадки металлических втулок на осях и в проушинах.

Не исключается и быстрое механическое повреждение, особенно при неисправностях прочих деталей подвески, когда нагрузки и перемещения выходят за допустимые для шарнира пределы. Резина просто рвётся и узел перестаёт правильно работать.

Как проверить сайлентблоки

Различают два способа проверки – визуальный и инструментальный. Поводом для них станет обычная профилактика во время регламентного обслуживания, изменение поведения машины или появление посторонних звуков.

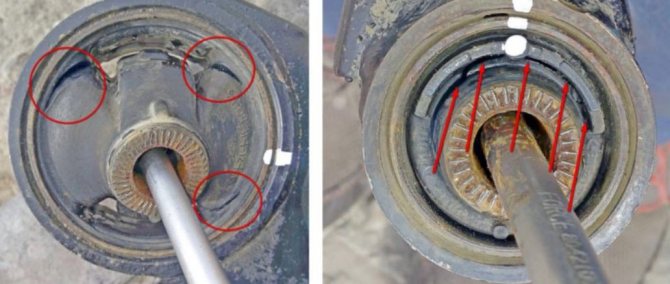

Чаще всего шарниры бракуются, если при осмотре в них обнаруживаются трещины резиновой втулки. Иногда это недостаточно обоснованная причина, хотя надо признать, что если резина начала трескаться, то долго она уже не прослужит, даже если люфтов и разрывов пока нет. Жёсткость и нагрузочная способность уже изменились.

Как увеличить срок службы сайлентблоков

Рецепт тут один – бережное отношение к подвеске в целом. Нельзя требовать от легкового автомобиля способностей гоночного внедорожника. Сильные удары на максимальных углах отклонения рвут резину, после чего начинается цепная реакция разрушения всей подвески.

Но сократить срок службы можно и в результате неграмотной замены деталей. Существуют главные принципы проведения работ по монтажу РМШ.

Инструкция по замене

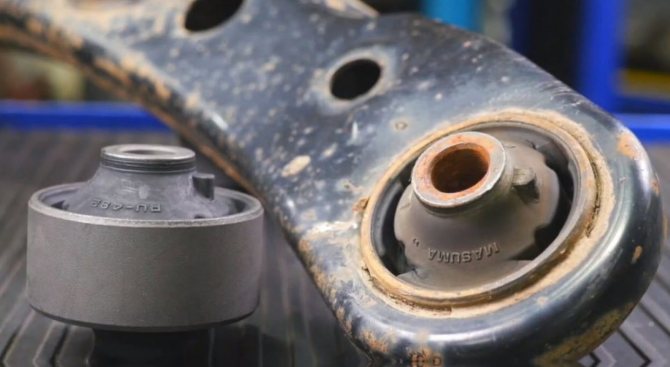

Иногда заменить шарнир удаётся и без снятия основной детали с автомобиля, но обычно рычаг или тягу надо демонтировать.

Внутренняя обойма РМШ, как правило, крепится через ось в виде обычного болта. Здесь проблема может возникнуть только в коррозии резьбового соединения, устраняемой одним из известных способов – нанесением проникающего состава, прессовыми или ударными нагрузками, в крайних случаях механическим разрезанием оси с заменой крепежа.

Это надо знать: Как устроен и работает гидроусилитель рулевого управления

Наружная обойма выпрессовывается из проушины через подходящую по размерам проставку или специализированным съёмником.

Усилие надо прикладывать исключительно к металлу, резина просто разорвётся. Натяги в соединениях небольшие, проблем не возникает. В особых случаях применяется нагрев с выжиганием резины, после чего втулку можно надпилить.

Новая деталь аккуратно запрессовывается в очищенную проушину той же оправкой с теми же требованиями.

При установке на автомобиль крепёж затягивается только после штатной загрузки узла, иначе шарнир получит предварительное закручивание и быстро разрушится при работе. Самоустанавливаться могут только плавающие конструкции или отдельные резиновые втулки.

Выпрессовка в домашних условиях

Заменить данные детали не так трудно, как могло бы показаться на первый взгляд. К примеру, многие владельцы автомобилей в этом удостоверились, когда производили замену деталей, руководствуясь специальной техникой для самостоятельной замены. Именно по данной причине встречается много людей, которые приняли решение собственноручно и в домашних условиях сделать замену сайлентблоков.

Первый метод

В первую очередь, узнаем о том, как это должно быть в идеале.

Рычаг, в котором нужно сделать замену резинометаллического шарнира, устанавливают на специальную проставку под пресс. На эту проставку и будет выдавливаться старый сайлент. Затем сверху устанавливают еще одну проставку — она выдавливает старую втулку. Такой метод употребляют работники СТО, так как у них имеется нужный набор проставок и мощнейший пресс в 10−20 тонн.

Второй метод

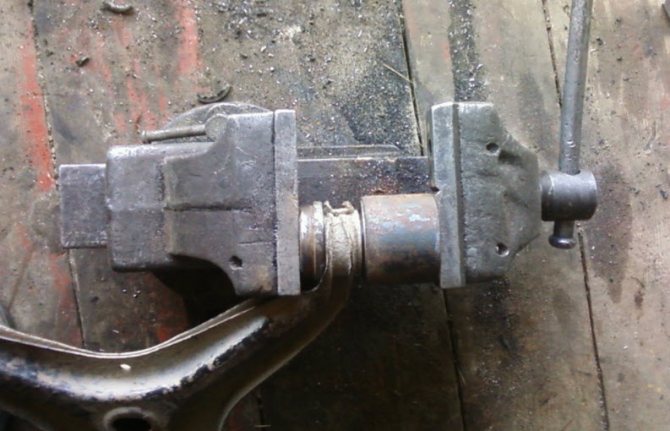

Практически у всех владельцев машин мощного пресса, естественно, нет, но у множества в гараже есть домкрат либо хорошие тиски. Если воспользоваться мощными тисками, можно удачно выдавить старые втулки по знакомому нам уже принципу: проставка для исходной втулки и проставка для надавливания на втулку.

На первый взгляд, становится непонятно, как можно домкратом выдавить сайлент? Все очень просто: нужно сварить рамку в форме прямоугольника из швеллера либо уголка, чтобы по высоте она была чуть выше рычага и домкрата. Принцип работы следующий: поставьте домкрат в рамку, затем сверху штока установите проушину рычага, а также две проставки, про которые было сказано выше. Создаем нужное давление, после чего втулка выдавливается из своего посадочного места. Необходимо подчеркнуть, что чаще всего домкрат мощностью в 3−5 тонн не в силах совладать с такой работой, поэтому рекомендуется применять 10-тонные домкраты.

Третий метод

В случае если у вас нет ни пресса, ни домкрата, но при этом присутствует сильное желание заменить сайлентблоки без помощи других, можно воспользоваться третьим методом — использование простого пресс-съемника (болт с гайкой либо же шпилька).

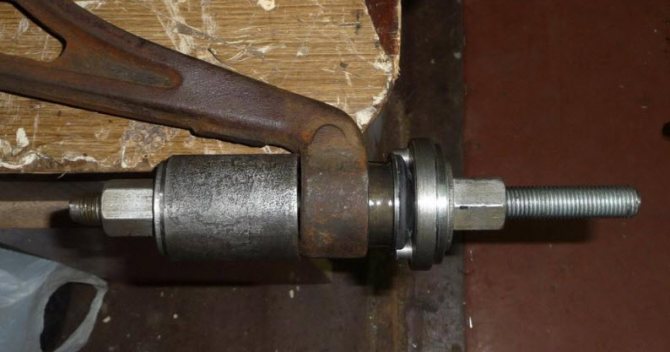

Принцип работы состоит в том, чтобы образовать давление с помощью постепенного закручивания гайки на шпильке, этот метод можно назвать аналогом тисков. Данная шпилька с шайбой подходящего диаметра просовывается в проушину через сайлентблок, затем с другой стороны следует надеть проставку с шайбой и закручивать гайку. Вертясь по резьбе, гайка создает нужное давление и принуждает сайлент выдавливаться в специальную проставку.

Этот «способ» требует использования прочной, каленой шпильки и с такой же крепкой гайкой. Если же взять мягкую шпильку либо гайку, у вас, скорее всего, ничего не выйдет. К примеру, бывают случаи, когда из-за сильного давления шпилька кривится, вследствие чего срывается резьба на гайке. Однако существует и тысячи тех, кому удалось поменять сайлентблоки, используя именно этот метод. Ведь все зависит от качественности и прочности используемого материала.

Плюсом этого метода считается его бюджетность, а также удобство, если посмотреть со стороны «мобильности». Другими словами, вам не надо, к примеру, полностью снимать рычаг или же всю ступицу, достаточно будет просто иметь такой вот простой пресс-съемник.

Четвертый метод

Этот метод можно отнести к кардинальным решениям либо к крайним мерам. Его принцип заключается в том, чтобы всеми популярными методами и приспособлениями добыть сайлент из посадочного места. Для этого вам нужно выбить старую деталь при помощи мощной отвертки либо толстого клинообразного куска арматуры. Вам необходимо постараться забить отвертку либо что-то между сайлентблоком и втулкой, таким образом, деформируя внутри стенку втулки. Теперь, когда втулка сминается и подается внутрь, выбить ее совсем нетрудно. Прежде чем начать выбивать сайлентблок, нужно выдавить либо выжечь внутреннюю втулку детали и по возможности все остатки резины.

Пятый метод

Следующий способ извлечения сайлентблока невозможно назвать выпрессовкой, так как он, как и предыдущий, не предусматривает присутствия пресса: все, что нужно — это полотно по металлу, молоток и отвертка. Принцип простой, однако небезопасный. Устраняем внутреннюю втулку, потом берем полотно и принимаемся резать наружную втулку. Старайтесь максимально прорезать старый сайлент, при всем этом не испортив сам рычаг либо проушину. Лучше всего сделать два надреза, а затем при помощи плоской отвертки сайлентблок будет легко деформироваться и выбиваться.

В случае если ни один из перечисленных выше методов не помог, а вам по-прежнему нужно это сделать, остается только один выход — доверить данную работу специалистам. Чтобы достичь желаемого результата, берите деталь и отправляйтесь на СТО, где специалисты, используя выпрессовыватель сайлентблоков и другие специальные инструменты, качественно сделают всю необходимую работу «в мгновение ока».
