Монтажные дюбель-гвозди используются для крепежа различных материалов к твердым поверхностям (бетон, кирпич, силикат). Существуют два типа монтажных дюбель-гвоздей:
- Для монтажного пистолета
— оцинкованные, с шайбой. Не требуют предварительно сверления. - Для ручной забивки

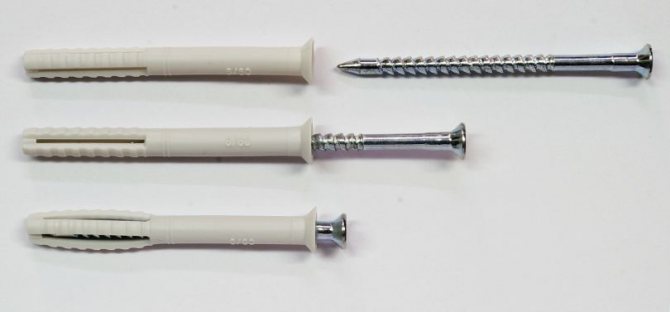

— комплект из дюбеля и гвоздя. В просверленное вставляется дюбель, после чего в него вбивается комплектный гвоздь.
Традиционно строители называют дюбель-гвозди для монтажного пистолета просто дюбели (или монтажные дюбели), а для ручной забивки — дюбель-гвозди.
Размеры дюбель-гвоздей
Первая цифра при маркировке изделия – его диаметр, а вторая — длина. Параметры такого изделия могут варьироваться от пяти на двадцать три миллиметра и до десяти на сто шестьдесят миллиметров.
Нагрузка, которую может вынести дюбель-гвозди обязательно указывается. Самый распространенный размер – шесть на сорок миллиметров. Он идеально подходит для тонких деталей.
- Для реек идут размеры: шесть на шестьдесят и шесть на восемьдесят миллиметров.
- Чем длиннее дюбель, тем толще может быть деталь или тем дальше в стене будет зона распирания.
- Дюбеля начинают свой размерный ряд с пяти, шести, восьми и десяти миллиметров диаметра.
- Для монтажа нужно просверлить отверстие чуть больше длины самого гвоздя.
Советуют делать отверстие на двадцать миллиметров больше. Бывают случаи, когда неизвестно, что за стена скрывается под штукатуркой. В таких случаях, можно попробовать просверлить отверстие в безударном режиме.
Вполне возможно, что это ослабленная стена и этот гвоздь не подойдет. Некоторые производители экономят и делают диаметр этих гвоздей пять с половиной миллиметров, а указывают все шесть.
При монтаже это может стать серьезной проблемой. Или придется искать бур на пять с половиной миллиметров или буром на пять пытаться расширить диаметр, что выливается в потерю времени и качество работы.
Технология крепления
Как и любая другая работа, фиксация чего-либо с помощью дюбеля производится в определенной последовательности.
- Просверлить отверстие.
- Установить дюбель.
- Закрутить шуруп.
- Зафиксировать нужный предмет.
Будет нелишним сначала пометить карандашом точку, где планируете произвести такую установку. Совсем идеально будет сделать небольшую лунку на этом месте (ножом, гвоздем, булавкой и пр.), что позволит вам максимально точно и правильно установить для работы сверло. Дрель или перфоратор во время работы необходимо держать строго перпендикулярно поверхности! Ни при каких обстоятельствах нельзя наклонять их под углом.
Получившееся отверстие желательно очистить от пыли и цементной (кирпичной и пр.) крошки или так, как показано в видеоролике выше, или пылесосом. Если их не удалить, они будут мешать встать крепежному изделию, как положено.
Распространенные ошибки в работе
Самая распространенная ошибка при монтаже – это закручивание гвоздя. Он хоть и имеет резьбу, но ее строение позволяет нам только выкручивать его. Закручивая гвоздь можно только потерять время.
Даже сам дюбель не имеет никаких зацепов, чтобы не проворачиваться в стене, из расчета о том, что гвоздь в нее будут забивать.
- Если закручивание гвоздя –не критическая ошибка, то не добивание гвоздя в дюбель, для того, чтобы на него можно было повесить шкаф для кухни, это фатальное незнание основ крепления. Гвоздь вылезет из стены в ста случаях из ста.
- Посмотрим, как работает этот крепеж. Есть недобитый гвоздь, дюбель не расперся, значит, силы трения не создалось, итог – упавший шкаф. Еще одна ошибка при работе с дюбелями – это наматывание на него изоленты.
- Это случается, если диаметр отверстия получился больше положенного и дюбель при расклинивании не достает до стенок отверстия. Изолента — скользкий вариант.
- Наружность глянцевая и гладкая, а значит, отлично будет скользить наружу. А внутренняя сторона хоть и клеевая, но клей тянется и не высыхает. Самый надежный вариант, при подобной ситуации – это заполнить отверстие гипсовым раствором и аккуратно заново просверлить.
Кстати, подойдет и обычный деревянный шкал. Если этого всего нет, то можно взять провод типа лапша или другой медный кабель. Это старый способ со времен СССР и он работает. В настоящее время преобладает метод обволакивания дюбеля силиконом или жидкими гвоздями.
\
Применение дюбель гвоздей на потолке — это еще одна ошибка, которую не стоит совершать. Гвоздь сам по себе не пожаростойкий и не работает в пустотах. Расположение дюбель гвоздя в отверстии играет особую роль.
Гвоздь должен при нагрузке опираться на пластиковый дюбель. Т.е., если отверстие в стене, то распорные части дюбеля должны находиться снизу и сверху гвоздя. Если стена бетонная, то смело можно забивать дюбель гвоздь.
Технические характеристики
ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.
Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.
- Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
- Искривление стержня допускается в пределах: 0,1 мм при длине менее 50 мм;
- 0,15 мм при длине выше 50 мм.
Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.
Стоимость крепежа
Стоимость более чем доступна. Она варьируется от восьми до тридцати пяти рублей за штуку, в зависимости от размера и нагрузки.
Есть универсальные модели, но они подороже, от тридцати одного до тридцати восьми рублей.
Тип и назначение инструментов
Для того, чтобы сверло было максимально эффективным, нужно выполнить его правильный подбор, учитывая свойства обрабатываемого материала, требования к размерам отверстия и характеристики оборудования. Производителями выпускаются сверла множества видов, но все они делятся по сфере применения на три основных типа:
- Станочные (машинные);
- Слесарные;
- Строительные.
Также различаются сверла и по конструкции. Принято различать конические сверла и спиральные. Последняя разновидность инструментов встречается наиболее часто – спиральные сверла наиболее востребованы для применения со сверлильными станками и ручными электроинструментами. В строительстве наиболее востребованными являются сверла со специальными напайками из твердых сплавов, позволяющие работать с камнем, кирпичом и бетоном. О них мы сегодня и поговорим.
Фото дюбель-гвоздь
Некоторые моменты, которые стоит знать
Подобный вид специального крепёжного изделия, уже давно применяют в самых различных работах, где крепление становится необходимым процессом, согласно технологии. Ниже представлено несколько важных, учитываемых моментов:
Две основных детали, из которых состоит элемент – гвоздь и сам дюбель. Подобное соединение позволяет без разрушений провести крепление предметов к таким материалам как бетон, кирпич, камень.
Креплению поддаются и другие материалы, которые относят к полнотелым, обладающим высокой плотностью. Можно, в том числе, привести виды соответствующего крепежа, пригодные для монтажных процессов, где в качестве основных материалов соединения с основаниями служат ДВП, ДСП, гипсокартон.
Размеры дюбель-гвоздей различны и выбор их всегда строится на параметрах толщины материала обшивки. Соответственно привычные диаметры дюбеля от 5 до 10 миллиметров.

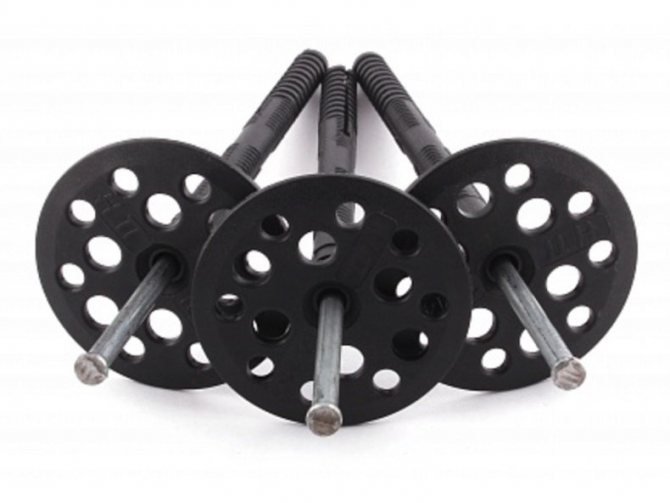

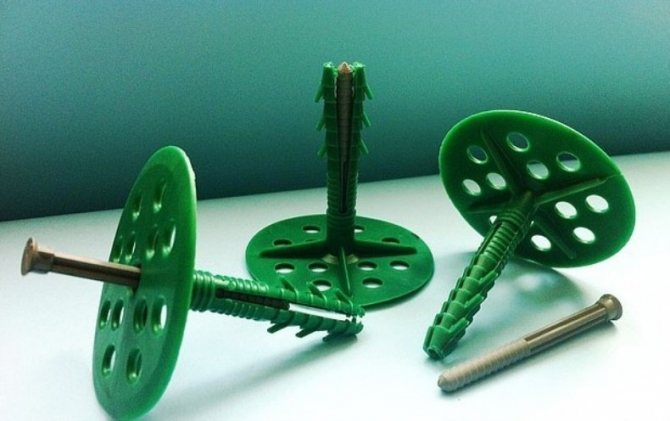

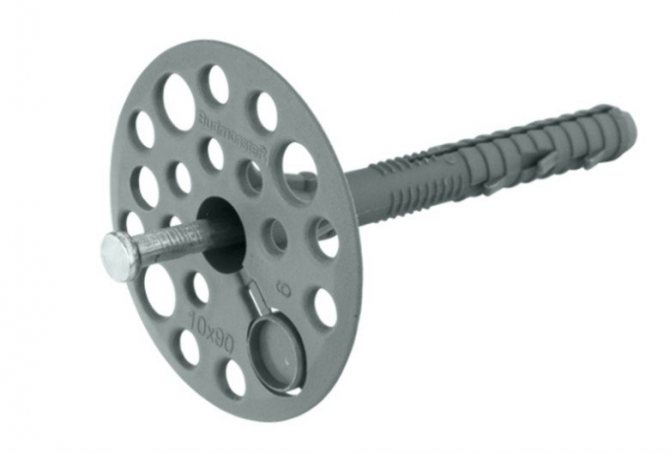

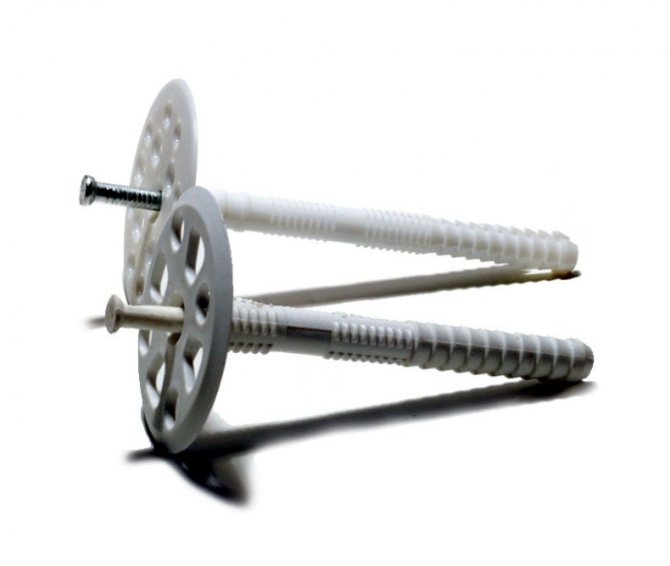

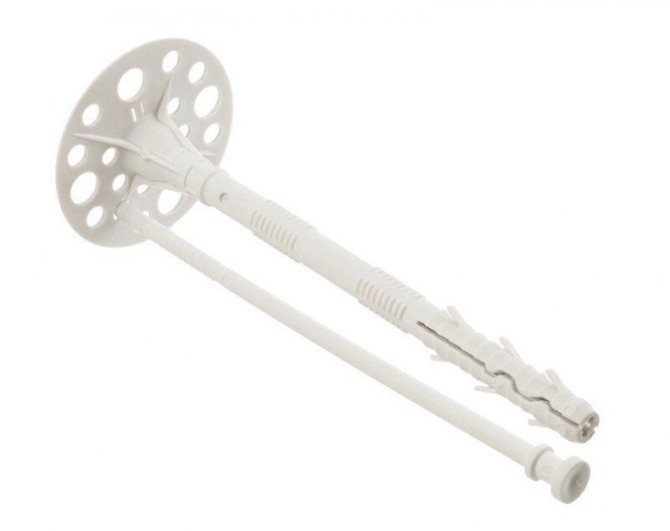

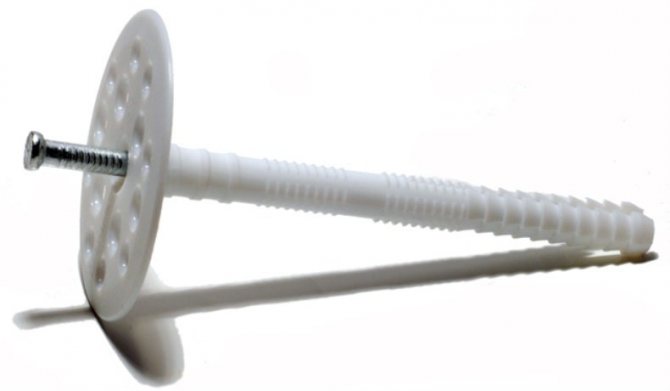

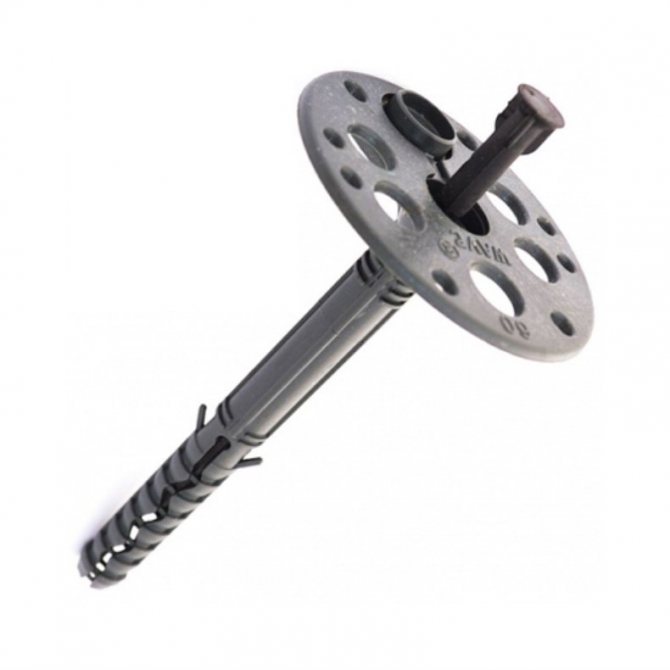

Что касается длины, то она варьируется, начиная от 30 миллиметров. Самые длинные экземпляры достигают 160 миллиметров в длину. Именно такую разновидность дюбель-гвоздя используют для теплоизоляции. Широкая прижимающая шляпка дала повод к тому, что иногда такой дюбель называют тарельчатым.
