Дюбель: описание, виды, характеристики, применение, фото, видео

Закрепить материал к основанию – задача несложная. Главное знать, как сделать это правильно. Один из этапов строительных работ является крепление чего-либо к поверхности. И тут можно разделить методы фиксации элементов на:

1. Клейкие материалы, которые обеспечат сцепление.
2. Специальные крепежные изделия.

Сегодня мы предлагаем узнать вам о втором варианте. Крепежные системы считаются самым надежным способом смонтировать предмет к таким поверхностям, как: кирпич, бетон, камень. Они обеспечат высокий уровень теплоизоляции, устойчивость к перепадам температуры, долговечность и стойкость к влаге. Поэтому, если вы затеяли проводить колоссальный ремонт или постройку нового здания и хотите найти надежный способ укрепить конструкцию, читайте материал в нашей статье.

Одним из основных крепежных элементов является дюбель. Он позволяет зафиксировать шурупы, саморезы на любых специфических поверхностях, которым не удастся самостоятельно удержать крепления. Их разделяют на разные виды и классификации, а применяются дюбеля практически на всех этапах строительных работ. Чтобы понять, какой вид крепления необходим в вашей ситуации, предлагаем ознакомиться со способами применения и классификациями дюбелей.

«Современные саморезы стали использоваться не так давно. Вначале 1990 года дюбелями впервые начали укреплять гипсокартон. Первые металлические изделия были привезены из Америки».

Понятие дюбеля

Справедливости ради, дюбель – не само крепление, а та его часть, которая вставляется в основание и обеспечивает самую возможность крепления. Предшественником его была обыкновенная деревянная пробка – чопик, который вколачивали в стены с тем, чтобы появилась возможность вбить гвоздь в основание.

Эту же роль выполняет дюбель и сегодня. Но, правда, современные модели предлагают возможность крепления на самые различные материалы: тяжелый бетон и пористый, пустотелый кирпич и плотный природный камень, гипс, гипсокартон и рыхлый шлакобетон. Обеспечивает столь широкие возможности конструкция изделия.

Дюбель – это втулка или гильза. Сам по себе дюбель крепления не образует, но прочно фиксируется в материале стены. Предмет или материал закрепляют, вкручивая или вбивая в гильзу гвоздь, шуруп или винт. При этом гильза изменяет форму – расширяется, скручивается, складывается, то есть, формирует очень надежное сцепление с основанием.

Как установить дюбель в стене: технология монтажа для гипсокартона

Поверхность стен часто обшивают гипсокартонными листами. Однако к такому основанию не всегда удается осуществить монтаж декоративных элементов или других конструкций. Это связано с хрупкостью поверхности и ее неспособностью выдерживать значительные нагрузки. Крепежные элементы для бетона, кирпича и камня не предназначены для гипсокартона, азбеста, МДФ, древесно-волокнистых и стружечных плит. Для них существуют специальные дюбели, в которых преимущественно отсутствует распор. В качестве его замены используется обжим на основе двух сторон для несущего листа. Распор присутствует только в дюбелях Driva.

Установка дюбеля в гипсокартонную поверхность

При решении вопроса, как установить дюбель в гипсокартон, следует воспользоваться технологией установки креплений на бетонное основание, за исключением некоторых моментов. Отверстия под крепежные изделия в гипсокартоне следует выполнять при помощи дрели с отключенным ударным режимом. Их диаметр должен строго соответствовать толщине дюбеля, а длина должна быть больше на 5 мм, чем размер саморезов.

В случае использования дюбеля-самореза, у которого на конце располагается своеобразное сверло, элемент ввинчивается в основание при помощи отвертки или шуруповерта. Однако если толщина листов более 15 мм, то для облегчения работы необходимо предварительно выполнить в них отверстия.

Перед тем как установить дюбель-бабочку для гипсокартона, в поверхности выполняется сквозное отверстие. В него вставляется крепежное изделие, которое с обратной стороны в свободном пространстве раскрывается и упирается в основание при вкручивании в него самореза.

Важно! Саморез для дюбеля-бабочки должен иметь длину не менее 55 мм, это обеспечит полное раскрытие крепежного элемента при монтаже.

Расположение дюбеля и самореза внутри конструкции из гипсокартона

Дюбель-зонтик вставляется в заранее подготовленное отверстие, и раскрывается в пустом пространстве после ввинчивания самореза. Такое изделие дополнено крепежным крючком или кольцом, благодаря чему часто используется при монтаже люстр.

Технические характеристики

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя — от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

Специфика металлического дюбеля

Сам дюбель полый оснащенный с внешней стороны различными выпуклостями. При помещении в дюбель гвоздя, он расправляется, структурные элементы впиваются в поверхность, обеспечивая более надёжное крепление.

Чтобы предотвратить чрезмерное погружение гвоздя в поверхность, дюбель оснащен дополнительной каемкой, не позволяющей сильно утопить гвоздь полностью.

Гвоздь вкручиваемый в дюбель с асимметричной резьбой (косую) она не препятствует его вкручиванию, но выкрутить ее не получится, она препятствует, таким образом дюбель с гвоздем можно только вкрутить.

Для вкручивания в поверхность можно воспользоваться отверткой или шуруповёртом, на гвозде имеется соответствующая резьба.

Дюбели гвозди изготовленные из стали отличаются высоким сроком службы, надежной фиксацией. Хорошо подходят для применения в монтаже твердых поверхностей. Разобрать на составляющие его практически не возможно, так как его изготавливают из качественной стали.

Основные преимущества металлических дюбелей:

• Высокая прочность при соблюдении максимальной нагрузки;
• Долгий скор эксплуатации;
• Переносит резкие перепады температур и высокую влажность;
• Не подвержен коррозии.

На полках строительных магазинов можно найти большой ассортимент металлических дюбелей гвоздей, это несомненно большой плюс, так как можно приобрести дюбель для разных работ.

Недостатком металлических дюбелей считается дополнительная нагрузка оказываемая на основание. Цена металлических дюбелей в сравнении с пластиковыми аналогами значительно выше.

Подбирать дюбели необходимо правильно, в продаже представлено множество размеров. На нем есть маркировка, которая состоит из двух цифр, к примеру: 5х25. Первая цифра 5 — говорит от том, что диаметр составляем 5 мм, вторая цифра 25 — размер метиза в мм.

Размер и длина дюбеля на прямую влияет на нагрузку, которую он будет способен выдержать. Дюбель размером 6х40 можно использовать для крепления отделочного материала для панельных домов, так как они не имеют в строении воздушных прослоек. Для монтажа в поверхности изготовленные из кирпича лучше воспользоваться дюбелем размером 6х60 или 6х80.

При самостоятельном монтаже важно учесть степень погружения гвоздя дюбеля в поверхность, в зависимости от конструкции.

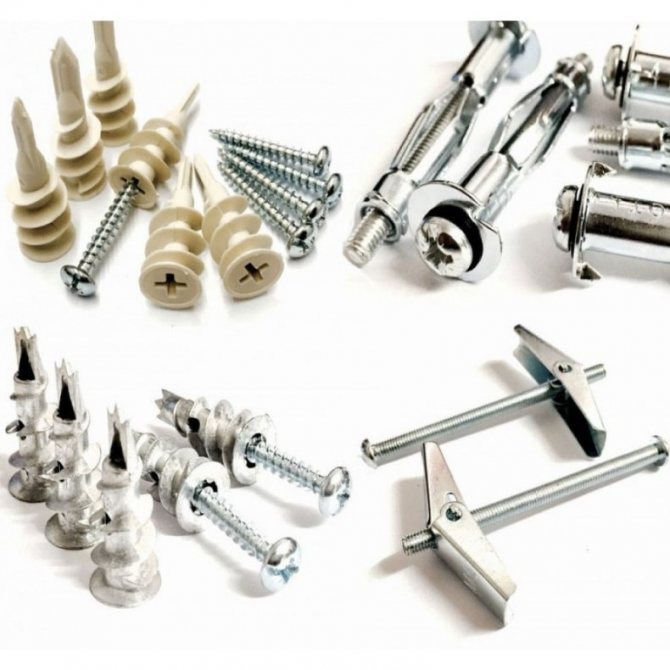

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

Универсальный полипропиленовый Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию

Универсальный распорный дюбель Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

Дюбель-гвоздь Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали

Дюбель для гипсокартона Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло

Нейлоновый дюбель Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см

Дюбель-бабочка Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла

Юстировочный дюбель С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

Дюбель-зонтик Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке

Дюбель-хомут Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра

Рамный дюбель Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Классификация дюбелей

Классификацию дюбелей распределяют по 3 аспектам. Какой вид монтажа? Какой материал изготовления? Где будет применяться? Озвучим основные факты о классификации каждого аспекта.

1. Вид монтажа. Принцип работы дюбеля в монтаже очень прост. Речь идет не об углубление шурупа в поверхность, а установка самой втулки. Есть 2 вида монтажных работ. Предварительный – крепление фиксируют в основание, а материал прилегает к нему. Сковозной – проход крепежа сквозь слой какого-либо материала или между пустотой.
2. Материал. Втулку могут изготавливать, как из пластмассы, так и из металла. Пластмассовые изделия стоят в разы дешевле, при этом также долгосрочно служат и не теряют своих свойств. Металлические дюбели покрывают антикоррозийным покрытием. Они надежны, но цены на них значительно выше.
3. Область применения. Конечно, стоит учитывать материал поверхности, но и не забывать про особенности креплений, их эксплуатационные характеристики. Есть дюбели общего применения, которые подходят везде. И специальные – ограниченная область применения.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

• не прокручивается в прослабленных каналах;
• хорошо держится в пористых стройматериалах;



• выдерживает значительные усилия, не меняя начального положения;
• не позволяет крепежному элементу выпасть;
• не расшатывается при знакопеременных нагрузках;
• легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Как крепить дюбель-гвоздь?

Разобравшись в типоразмерах, научившись пользоваться ударной дрелью и перфоратором, устанавливать конструкции при помощи этого крепежа очень легко. Инструкция, как использовать дюбель-гвоздь, отличается простотой:

1. Намечаем центр отверстия.
2. Пробиваем перфоратором отверстие нужного диаметра с учетом маркировки.
3. Длина отверстия должна быть на 5-6 мм длиннее используемого дюбеля.
4. Желательно очистить отверстие от пыли пылесосом.
5. Аккуратно забиваем распорный патрон дюбеля молотком.
6. Забиваем гвоздь, при надобности оставляя 2-3 мм для крепления подвеса.
7. В случае фиксации кронштейнов или планок дюбель вставляется сверху через монтажное отверстие в изделии.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

• полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
• полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
• полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

• нержавеющей стали;
• оцинковки;

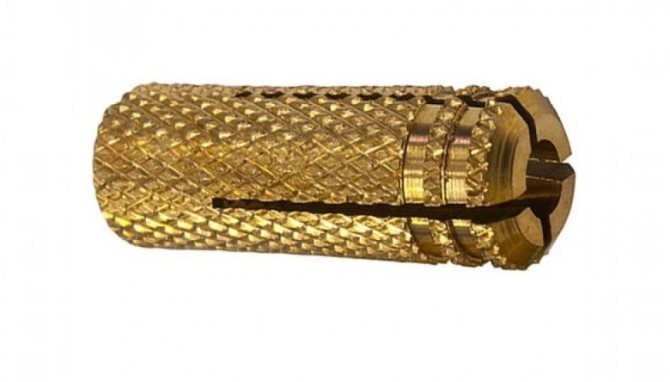

• сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

Способы монтажа дюбель-гвоздей

Установка крепежа данного типа осуществляется двумя способами.

• Ручной монтаж. Для этого применяется обычный молоток, даже если поверхность гвоздя не гладкая, а с витками резьбы специфического профиля. Последний вариант исполнения стержня метиза позволяет легко осуществить его демонтаж. Выполнить эту операцию с изделием с гладкой поверхностью очень сложно. Как осуществляется ручной монтаж дюбель-гвоздя, представлено на картинке.
• Монтаж с применением строительного пистолета. Это метод актуален в отношении крепежных деталей, получивших название дюбель-гвозди для пристрелки. В конструкцию такого элемента фиксации не входит пластиковый распорный цилиндр. Отличительная особенность дюбеля данного вида – наличие на стержне шайбы, устанавливаемой внатяг. Подобное конструктивное решение обеспечивает надежный крепеж даже такого хрупкого материала, как лист фанеры.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

Дюбели для газобетона и других пористых материалов

Газобетон, в отличие от гипсокартона, объемный, толстый, но содержит множество пустот внутри своей структуры. Для надежной фиксации требуются многочисленные точки зацепления. Вот основные виды дюбелей, пригодных для такого материала.

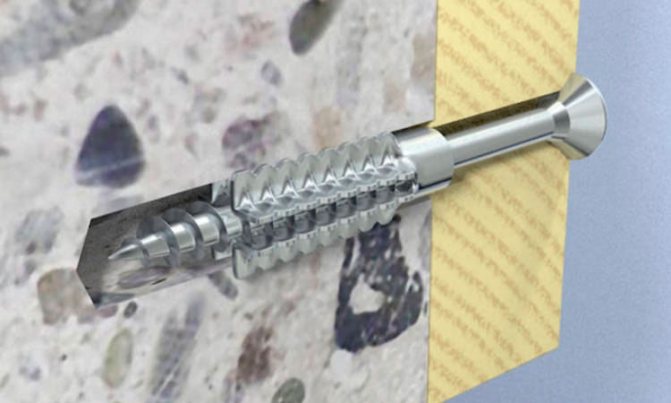

Дюбель с резцами

Гильза изготавливается из листового железа. Рабочая поверхность имеет четыре расширяющиеся грани, покрытые вдоль всего «тела» резцами. При заворачивании самореза стальные зубья будто «вгрызаются» в газобетон и не дают крепежу сместиться наружу.

Для надежного монтажа требуется грамотно подобрать диаметр сверла, чтобы дюбель не болтался в нем. В таком случае четыре рабочие грани с резцами предотвратят проворачивание по оси и надежно разопрутся. Но демонтировать изделие нельзя, поскольку металл принимает распертую форму и назад не сводится, а значит место установки требуется тщательно выверять.

Дюбель с винтовыми ребрами

Модель имеет маркировку GB. Представляет собой пластиковую коническую трубку с разрезом и сплошными ребрами, выпирающими вдоль всей конструкции. Они расположены с небольшим заходом на спираль, поэтому слегка проворачиваются в момент забивания. За счет длинных ребер с закруглением, нагрузка равномерно распределяются по всей окружности и дюбель надежно сидит в стене из газобетона.

В пластиковую гильзу можно установить шуруп с диаметром до 28 мм. Такие элементы имеют допуск от немецкой организации строительного надзора и подходят для предварительного или постоянного монтажа в газобетон.

Расчет длины шурупа осуществляется путем складывания длины самого дюбеля, толщины монтажной проушины и еще одного диаметра самореза. Элемент подходит даже для фиксации в неоштукатуренные стены. При монтаже важно использовать режим сверления без удара, иначе отверстие получится слишком свободным и ослабит фиксацию.

Металлический дюбель с внутренней резьбой

Дюбель выполнен из металла и имеет высокие витки наружной резьбы. За счет такой структуры он хорошо удерживается в пористом материале и сопротивляется не только нагрузкам на срез, но и продольному воздействию.

Устанавливается в заранее просверленное отверстие при помощи шестигранного ключа методом вращения. В больших объемах монтажных элементов целесообразно использовать шуруповерт или дрель на малых оборотах.

Дюбель показал себя выносливым не только к статичным, но и переменным нагрузкам, например, удерживая полки, обувные подставки, кухонные подвесные шкафы. Поскольку деталь полностью из металла, она обеспечивает повышенную пожароустойчивость и может служить рядом с источниками нагрева (на такие дюбеля разрешено вешать радиаторы отопления или защитные экраны каминов).

По материалам основания дюбель подходит для:

• полнотелого и пустотелого легкого керамзита;
• полнотелого поризованного бетона;
• обычного керамзита.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Особенности выбора дюбелей

В продаже наиболее широко представлены дюбели с гильзой, изготовленной из пластика таких видов:

• нейлон. По-научному он называется полиамид (сокращенно ПА). Для производства втулок крепежных элементов данного типа используются такие виды этого сырья: ПА-66 и ПА-6;
• полипропилен. Этот материал принято обозначать следующей последовательностью букв: ПП;
• полиэтилен (далее ПЭ). Существуют две модификации данного материала: ПЭВД (аббревиатура обозначает ПЭ Высокого Давления) и ПЭНД (а это уже ПЭ Низкого Давления).

Каждому виду пластика присущи свои отличительные свойства. Основные сведения, касающиеся этого вопроса, представлены в табличной форме.

Тип полимера	Температурные свойства	Химические свойства	Взаимодействие с влагой/водой	Механические качества
ПА	Устойчив к воздействию к низких температур не ниже минус 40°С Хорошо переносит температурные перепады	Плохо переносит контакт с кислотами Н2SО4 и НCl, перекисью водорода Н2О2 и озоном О3. К большинству иных кислот, а также спиртов и агрессивных щелочей устойчив	В воде тонет. Характеризуется высоким уровнем гигроскопичности. Впитывает влагу до 5 процентов от своей массы	Ломкий при собственной низкой влажности. Когда этот показатель составляет 2%…3%, материал становится вязким. Хорошо борется с фактором износа. Присуща высокая прочность и такая же твердость.
ПП	Плохо воспринимает температуры ниже 0°С. Демонстрирует нормальную работу при Т≤+80°С. Температурные перепады не страшны	Не задерживает запахи. Плохо переносит воздействие хлор-углеводородов. Демонстрирует устойчивость при контакте с соединениями, содержащими до нескольких гидроксилов – проще говоря, со спиртами, растворами химически активных солей, бензином, в том числе высокооктановым, гидроксидами щелочноземельных металлов, агрессивными кислотами	Демонстрирует гигроскопичность низкого уровня	Со временем стареет, из-за чего на ПП появляются трещины. Отличается отсутствием склонности к ломкости. Материал прочный и, одновременно, твердый.
ПЭ	Устойчив к температурным перепадам. Хорошо выдерживает температуру Т≥-40°С	Плохо переносит контакт с хлор-углеводородами и углеводородами ароматического типа. Устойчив к воздействию высокооктанового топлива, технических масел, спиртсодержащих веществ, щелочей и химически агрессивных кислот	Устойчив при контакте с водой. Характерна невысокая гигроскопичность	Тоже склонен к старению и появлению трещин. ПЭ не ломкий, а, наоборот, вязкий материал. Демонстрирует прочность хорошего уровня.

Анализ представленных в таблице сведений позволяет сформулировать ряд рекомендаций по выбору дюбелей.

ü Крепежным деталям, изготовленным из ПП, а также ПЭ следует отдавать предпочтение, когда планируются работы внутри помещений.

ü Останавливать свой выбор на дюбелях из этих же материалов рекомендуется при превалировании в помещении влажности повышенного уровня и, если предполагается контакт с агрессивной средой (например, на предприятиях пище- и химпрома). Но необходимо помнить о неизбежной потере эластичности и появлению склонности к растрескиванию, ввиду чего для создания высоконагруженных ответственных креплений детали из этих материалов лучше не использовать.

ü Для выполнения наружных работ подходят дюбели из ПА: они демонстрируют устойчивость к температурным перепадам. Однако, чтобы не допустить ошибок при монтаже, необходимо учитывать их гигроскопичность, проявляющуюся в увеличении объема данных крепежных элементов. Поэтому проводить работы с ПА-дюбелями не рекомендуется, когда весной тает снег или в дождливую погоду, проще говоря, когда на улице наблюдается повышенная влажность.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

• Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
• Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Как установить в стене дюбель: пошаговая инструкция

Перед тем как установить дюбель в бетонную стену, следует подготовить необходимые материалы и инструменты. Крепежные изделия выбирают в зависимости от типа основания. Для этого понадобятся дюбели с шурупами или саморезами, молоток, электрическая дрель, победитовое сверло.

Статья по теме:

Какой выбрать шуруповерт, чтобы он стал настоящим помощником по дому

Основные виды приборов по назначению и способам использования. Какие характеристики считаются определяющими при покупке товара. Производители.

Первым делом намечается место под отверстие, которое высверливается при помощи дрели. Ее следует удерживать строго перпендикулярно к основанию. Подручным способом выполняется очистка полости отверстия от цементной крошки и пыли. Для этого можно воспользоваться пылесосом. Диаметр отверстия должен совпадать с сечением дюбеля, который должен входить в него с некоторым усилием. Если отверстие будет слишком большим, крепежное изделие будет из него вываливаться.

Важно! Длина дюбеля должна соответствовать размеру самореза, который используется с ним в паре.

Дюбель вставляется в отверстие и при помощи молотка забивается в него до упора, чтобы край детали совпал с поверхностью стены. Процесс выполняется аккуратно, без мощных ударов, которые могут повредить крепежный элемент. В полость дюбеля ввинчивается шуруп. Если используется гвоздь, то он забивается в полость крепежного изделия.

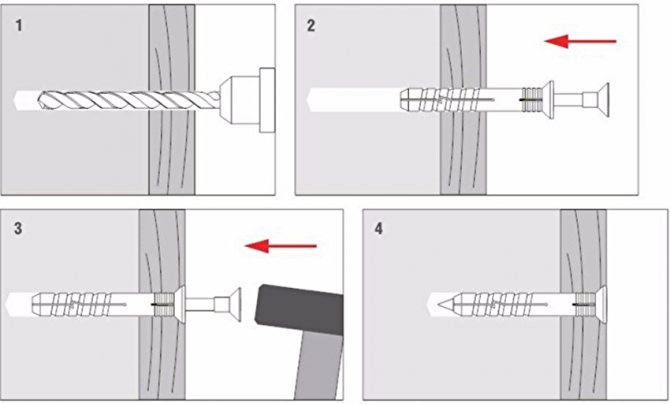

Пошаговый алгоритм установки дюбеля: 1 — сверление отверстия, 2 — монтаж дюбеля внутри отверстия, 3 — вбивание самореза, 4 — отделка поверхности

При решении вопроса, как правильно установить дюбель для газобетона, следует взять на вооружение следующую рекомендацию. Саморезы под крепежные элементы необходимо выбирать большего диаметра. Это будет способствовать значительному расширению стенок дюбеля, обеспечивая жесткое и надежное крепление. При бурении газобетона или пенобетона при помощи перфоратора, не используется отбойный режим, поскольку отверстие может получиться слишком большим, и иметь неаккуратную конфигурацию, что усложнит закрепления дюбеля.

Где используют дюбели-гвозди?

Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора — скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы — крепление металлических козырьков над балконами и окнами.

Как работает дюбель, для чего нужен дюбель?

Для чего нужен дюбель? — Чтобы надежно закрепить соединения в местах, куда добраться шуруповертом невозможно применяются дюбель гвозди. Также, изделия широко используется благодаря скорости монтажных работ. Ведь монтажные гвозди быстро проникают в поверхность и не требуют особой разметки. Их применяют для крепления материала на любую поверхность, будь то кирпич, бетон, дерево. Строители подчеркивают, что дюбель гвозди удобны с совместным использованием монтажного пистолета. Это в разы увеличивает стойкость и долговечность конструкции по отношению к теплоизоляции и звукоизоляции.

Надеемся, мы помогли вам убедиться, что дюбель это разносторонние изделие, которое можно применять практически на всех этапах строительных работ. Поэтому, если вы хотите совершить оптовый заказ на любой вид данных креплений, перейдите в каталог товаров, найдите необходимую втулку и сделайте заказ.

Советы по выбору

В каталоге от известного производителя можно найти множество разнообразных изделий. Более того, сравнительные таблицы содержат данные о том, на какую глубину нужно погружать тот или иной дюбель, на какую нагрузку он рассчитан и даже как будет проявлять себя в той или иной среде.

В результате самым важным оказывается узнать, а с чем, собственно, имеет дело строитель в каждом конкретном случае.

Материал основания

В плотном бетоне, старом бетоне, газобетоне один и тот же крепеж ведет себя совершенно по-разному и нагрузку выдерживает разную. Так что выяснить, из чего именно состоят стены и потолок в квартире очень важно. Сделать это можно с помощью довольно простого теста: пыли из бурового отверстия.

• Бетон – материал оказывается сильное сопротивление при бурении. Буровая мука тонкого помола, жесткая, сыпучая, цвет варьируется от белого до светло-серого цвета.
• Старый бетон и растянутый – цвет муки ближе к серому. При бурении ощущаются как бы «провалы»: сверло неожиданно легко проходит сквозь поврежденные участки.
• Пено- или газобетон – сопротивление материала невелико, отверстие больше диаметра сверла. Пыль светлая, в основном белая, но крупнозернистая и слегка липкая на ощупь.
• Кирпич глиняный, как полнотелый, так и пустотелый – дает красноватую или желтоватую пыль, жесткую и сыпучую.
• В силикатном кирпиче мука светлая, сопротивление при бурении больше.
• При бурении известняка пыль выделятся белая, песчаная, сопротивление среднее.
• При бурении гипсокартона образуется белая пыль. Она заметно налипает в каналы на сверле. Гипсоволокно дает пыль серую.

Даже не зная точной марки бетона или класса кирпича, этой информации уже достаточно, чтобы определить категорию используемых дюбелей.

Характер нагрузки

Самое важное здесь – правильно определить нагрузку и правильно рассчитать мощность дюбеля. Последняя определяется соотношением диаметра и длины крепежа.

В быту чаще всего имеют дело с такими видами нагрузки.

• Горизонтальная на срез – такая нагрузка возникает при установке шкафчиков, полок, картин и более крупных конструкций на стену. Крепеж подбирают в соответствии с весом изделия – от 6 до 10 мм. Длина обеспечивает фиксацию в материале стены. В сплошное основание дюбель погружают на 30–50 мм, в рыхлом или щелевом заглублении должно быть больше.
• Вертикальная – нагрузка, возникающая при установке люстры, коммуникаций, кондиционера на потолок. Заглубление при одинаковых параметрах дюбеля должно быть больше, чем в стену. Например, при диаметре в 6 мм в стену крепеж должен входить не менее чем на 40 мм, а в потолок – не менее, чем на 60 мм.

Для монтажа в потолок нужно подбирать дюбель с дополнительными элементами: поперечными насечками, распорными крылышками и так далее. Отверстие в потолке должно точно соответствовать диаметру дюбеля, крепеж входит очень плотно.

• Динамическая нагрузка – формируется при эксплуатации лестницы, шведской стенки, турника или другого спортивного снаряда. Предпочтительнее в этом случае болтовые крепления, поскольку они более устойчивы к вибрации.

Для большей надежности крепления дюбель смазывают клеем ПВА. При монтаже на потолок этот прием часто рекомендуется.

Особенности основания и изделия

Для специальных изделий разработан и специальный дюбель. Эти модели не взаимозаменяемы за исключением особых случаев.

• Например, возможна замена рамного крепления фасадным, поскольку последний тоже отличается длинной нераспорной частью и обладает высокой несущей способностью.
• Невозможно заменить дюбель для крепления на листовой материал – бабочку или молли. Изделия отличаются материалом изготовления – пластик и металл, соответственно, но обладают одинаковой конструкцией: при закручивании шурупа гильза складывается, прижимаясь к листу.
• Похожей конструкцией обладает универсальный дюбель, который в пустотах тоже деформируется, образуя узел. Однако для гипсокартона, при его монтаже, этот вид дюбеля используется редко, поскольку отличается высокой стоимостью. Зато при креплении на кафель или листовую сталь незаменим.

Пластиковый и металлический дюбель одинаковой конструкции и назначения отличается только несущей способностью. В пределах совпадения диапазона их можно заменять. Но если закрепляемая конструкция является пожароопасной, использовать разрешается только металлический крепеж.

• Нечем заменить дюбель для теплоизоляции – это единственный возможный крепеж для мягкого утеплителя.
• Очевидно, что нельзя использовать распорный дюбель общего назначения в газобетоне: материал не создает достаточной силы трения. Однако и крепеж для пористого материала в плотный бетон не устанавливают: возможности формы в таком материале оказываются избыточными.

Дюбель – крепеж исключительно разнообразный. Среди множества его видов можно найти модели и для полнотелого и для пустотелого материала, для фиксации тяжелых конструкций и рыхлого утеплителя, для монтажа окон и коммуникаций.

Как выбрать дюбель-гвоздь?

При покупке расходных материалов следует учитывать их конструктивные особенности. Например, дюбель-гвоздь для утеплителя имеет удлиненное тело, чтобы насквозь проткнуть блок из минваты или пенопласта, и широкую шляпку для удержания мягкого материала. Форма пластиковой головки должна отвечать условиям крепления. Конусообразные шляпки «впотай» рекомендуются для оконных рам или деревянного бруса. При фиксации металлических кронштейнов требуется более плотное прилегание шляпки к плоскости. С учетом типа несущего основания подбирается распорная часть крепежа:

1. Для прочного основания, где анкеровка происходит за счет силы трения, подойдет универсальный дюбель-гвоздь.
2. В пористых блоках анкеровку производят за счет особенной формы гильзы. Например, дюбель-гвозди для газобетона обладают спиральной распорной частью.

Дюбель-гвоздь – размеры

Разбираться в типоразмерах данного крепежа очень просто. Подбирая дюбель-гвоздь для гипсокартона, пеноблоков или кирпича, нужно точно знать толщину прикрепляемого материала и расчетную нагрузку. Первая цифра на маркировке обозначает наружный диаметр распорной части, а вторая цифра – ее длину. Для крепежа с полипропиленовыми распорными втулками существуют следующие типоразмеры:

• 6х40;
• 6х60;
• 6х80;
• 8х60;
• 8х80;
• 8х100;
• 8х120;
• 8х140;
• 10х100.

Дюбель-гвозди для автоматического пистолета имеют меньший выбор типоразмеров:

• 4,5х30;
• 4,5х40;
• 4,5х50;
• 4,5х60;
• 4,5х80;
• 5х100.

Общий взгляд на дюбеля

Дюбель – вспомогательное крепежное изделие, которое обеспечивает фиксацию основного крепежного элемента (шурупа) в несущем основании. Применение дюбеля облегчает монтаж, повышает прочность и надежность соединения, и предотвращает разрушение материала основания под действием нагрузок на соединение.

Можно выделить три типа дюбелей, отличающихся типом фиксации в основании:

Распорные

Анкерные

Универсальные

Дюбеля первого типа фиксируются в материале основания за счет действия сил трения. В таком дюбеле предусмотрена распорная часть, которая при вворачивании шурупа расширяется (расклинивается), упирается в стенки канала, и анкеруется. Ранее в роли распорных дюбелей выступали обычные деревянные шканты, сегодня они изготавливаются из пластика (обычно нейлон, полипропилен и полиэтилен различных марок). Распорные дюбеля наилучшим образом противостоят нагрузкам, работающим на срез, поэтому чаще всего используются для монтажа на вертикальных поверхностях (стенах). Для монтажа подвесных конструкций на горизонтальных поверхностях (потолках, консолях) они не применяются, так как плохо противостоят выдергиванию.

Дюбеля второго типа фиксируются за счет создания упорного сопротивления за пределами или внутри материала основания. В таких крепежных изделиях конструктивно предусмотрена возможность изменения формы при монтаже – расширение, завязывание в узел, раскрытие упоров и т.д. За счет этого происходит анкеровка («якорение») дюбеля, и он не может быть выдавлен. Анкерные дюбеля хорошо работают как на срез, так и на выдавливание, поэтому они подходят для монтажа на вертикальные и горизонтальные поверхности, в том числе и для подвешивания разнообразных изделий на потолок.

Анкерные дюбеля делятся на две группы:

• С внешним упором – используются для монтажа на тонкостенных материалах (ГКЛ, ДВП, МДФ и прочее);
• С внутренним упором – используются для монтажа как в пустотелых, так и в полнотелых материалах.

Дюбеля третьего типа имеют такую конструкцию, которая позволяет использовать их и как распорные, и как анкерные – все зависит от материала основания. При установке в полнотелые материалы дюбель работает, как распорный, фиксируясь за счет сил трения. При установке в пустотелые материалы распорная часть дюбеля деформируется (обычно завязывается в узел), за счет чего анкеруется.

Также существует и еще один тип крепежных соединений – клеевые или химические анкеры. Данные изделия фиксируются в материале с помощью смолы или специальных растворов.

Необходимо сделать замечание о том, что такое дюбель и анкер:

• Дюбель – вспомогательное изделие, которое можно использовать с подходящим по характеристикам (диаметр и длина) шурупом. Дюбель и шуруп в большинстве случаев продаются отдельно. Обычно дюбеля изготавливаются из полимерных материалов (нейлон, полиэтилен), однако существуют и металлические дюбеля под вворачивание винтов с метрической резьбой;
• Анкер – готовое изделие, для которого нет необходимости покупать дополнительные компоненты. Обычно анкеры изготавливаются из металла, за счет чего достигается высокая надежность и долговечность монтажа на их основе.

В дальнейшем мы будем говорить только о пластиковых дюбелях, их особенностях, типах и применении.

Конструкция

В основу работы дюбеля заложен распорный принцип. Этот крепежный элемент выглядит как цилиндрический стержень. В его конструкцию входят две части:

• нераспорная. Предотвращает контакт металлической основы метиза с материалом прикрепляемого изделия;
• распорная. При монтаже расширяется. Собственно, за счет этого явления и формируется надежный крепеж.
