Виды дюбель-гвоздей: особенности крепежей и правила выбора

Дюбель-гвоздь представляет собой составную конструкцию, состоящую из двух элементов — дюбеля, предназначенного для установки непосредственно в просверленное отверстие, и гвоздя, вставляемого в дюбель, на который проводится крепеж.

Вид: потайной, цилиндрический, грибовидный Материал дюбеля: ПНД (полиэтилен низкого давления), полипропилен, нейлон Материал гвоздя: углеродистая сталь Покрытие: оцинкованный, желтопассированный Назначение: для крепления различных материалов к бетону, легкому бетону и пустотелому и полонотелому кирпичу.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

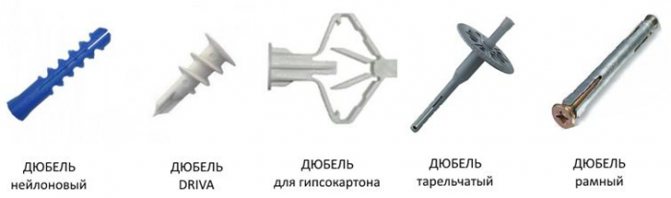

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные. В каждой из них есть подгруппы метизов.

К стандартным дюбелям относят:

Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.
Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели — это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок. Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.
Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.
Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.
Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.
Спиральные дюбели. Представляют собой комбинацию двух типов анкеров — для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.
Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.
Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.

Как установить дюбель-гвоздь в кирпичное или бетонное основание?

Дюбель-гвоздь используется для монтажа в кирпичных и бетонных поверхностях. Для этого нужно заранее подготовить отверстие подходящего диаметра. Для установки дюбеля воспользуйтесь следующей инструкцией:

с помощью дрели нужно просверлить отверстие. Инструмент обязательно удерживают перпендикулярно поверхности, избегая нарушения угла наклона. Работа выполняется первое время на небольших оборотах. Как только просверлили 15 мм, можно увеличить скорость;
дрель устанавливается в центре обозначенного отверстия;
образовавшееся отверстие зачищают от пыли и частиц материала;
дюбель вбивают несильными ударами молотка;
молоток можно заменить отверткой или шуруповертом.

Для бетонного основания придерживаемся следующей инструкции:

отверстие обозначаем с помощью кернера, который забиваем молотком;
просверливаем отверстие. По длине оно должно быть длиннее самого дюбеля;
убираем мусор;
дюбель забиваем с помощью молотка;
сам гвоздь забиваем не полностью, оставляя до 4 мм для подвеса.

Как монтировать дюбель-гвозди в гипсокартон и керамику: фото-инструкция

При работе с основанием из гипсокартона нужно исключить крепление тяжелых предметов. Габаритные изделия не стоит крепить, поскольку сам гипсокартон по своей текстуре рыхлый и не способен выдерживать больших нагрузок. Такие эксперименты обернутся разрешению основания.

Для монтажа в гипсокартон алгоритм практически не отличается от стандартной последовательности. Отверстие нужно проделывать без ударной силы. Лучше всего для этого подойдет дрель. Сам метиз в конце вкручиваем отверткой или шуруповертом.

Если вам нужно сделать крепежное соединение в кафеле, придерживайтесь советов при работе с бетоном или кирпичом. Обязательно учитывайте хрупкость кафеля. Материал склонен к расколам. Для обозначения места отверстия лучше использовать кернер или саморез по металлу. Делайте все аккуратно до момента создания маленького углубления 0,5 мм. Сверлят на небольших оборотах первые 15 мм, затем можно переходить на более высокие. Глубина отверстия – на 1 см больше самого дюбеля.

Дюбель-гвоздь как им нужно пользоваться при работе с кирпичом и бетоном

Если вы монтируете крепежный элемент в конструкцию из кирпича, следует выполнить далее указанные действия:

Выбираем оптимальное место для дюбеля (обычно под таковым понимают центр кирпича).
При помощи ударной дрели начинаем бурить материал. Этот процесс необходимо выполнять очень аккуратно (особенно при начале бурения), чтобы кладка не раскололась от воздействия инструмента. Повысить скорость дрели можно после того, как было просверлено около 10 миллиметров кирпича.
Из получившегося отверстия выдуваем пылесосом кирпичные крошки и образовавшуюся пыль, после чего смело забиваем крепежное изделие, используя молоток.

При работе с бетонными поверхностями крепеж монтируется так:

Кернером и молотком намечается отверстие. Пробивается (перфоратором) требуемое по глубине отверстие Обратите внимание – маркировка дюбель-гвоздя, на которой указывается его сечение, должна совпадать с маркировкой бура

Важно и то, чтобы дюбель был по своей длине на 5–6 мм короче пробиваемого отверстия. При помощи пылесоса удаляется бетонная пыль, а затем патрон дюбеля углубляется молотком. После всех этих действий забивается гвоздь Желательно оставить от его головки 2–3 миллиметра свободного пространства, которое потребуется для подвеса.

Как выглядит дюбель-гвоздь?

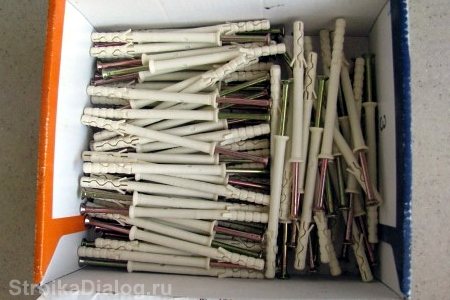

По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.

В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.

Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.

Конструктивные особенности

Дюбель-гвоздь предназначен для проведения некоторых крепежных работ. Конструкция изготовлена из двух простых элементов — гвоздя и дюбеля. С помощью нее различные предметы надежно закрепляются на бетонном, кирпичном, каменном и других основаниях, которые относятся к плотным полнотелым материалам. Также предусмотрены изделия для плит ДСП и гипсокартона.

Стержень имеет цилиндрическую форму, предусмотрена небольшая распорная часть. Элемент в процессе монтажа расширяется и прочно закрепляет конструкцию. Встречаются дюбель-гвозди, дополненные специальной манжетой (ограничителем). При этом форма элемента различается — цилиндрическая и потайная.

Также встречаются изделия с резьбой, расположенной на гвозде, и шлицем на головке. Это позволяет устанавливать дюбель-гвоздь с помощью отвертки и значительно облегчает работу.

Для производства дюбеля используется полиэтилен, полиамид или полипропилен. Дюбель-гвоздь требует повышенной прочности, поэтому применяются стальные сплавы. Дополнительно конструкция обрабатывается методом гальванического цинкования. Стандартные показатели диаметра изделия составляют 5, 6, 8 и 10 мм, длина варьируется от 30 до 160 мм.

Дюбель-гвоздь: как работать с крепежом?

Мы уже разобрались, что дюбель-гвоздь состоит из двух частей, которые играют свою роль в создании крепкого соединения. Дюбель-гвоздь подходит для фиксации в бетоне, кирпиче, камне. Специальные дюбели изготавливают под гипсокартон или древесину.

При наличии в моделях манжетки исключено прокручивание крепежа и западание в отверстии. По конфигурации манжетки также бывают разные. Для использования в промышленной индустрии можно найти особенные конструкции дюбель-гвоздей, в которых есть резьба и шлиц. Они располагаются на головке изделия. Это удобно для вкручивания отверткой.

Есть два способа работы с дюбель-гвоздем:

Ручной. Для создания отверстия используют ручные инструменты. Это могут быть отвертка, молоток.
Автоматический. В этом случае применяют автоматические инструменты. Этот вариант занимает меньше времени, но требует наличие определенной техники.

Металлический дюбель-гвоздь забиваемый: основные размеры

Технически все элементы такого класса разбиваются по своему функционалу на определенные размеры. Крепления определенных размеров применяются в различных условиях и соответствуют определенным требованиям. Размеры такого крепления могут быть от 25 до 75 миллиметров. Разнообразие размеров позволяет проводить монтаж как в твердых породах материала, это может быть бетон, полнотелый кирпич, так и в более рыхлых: газоблоки, пенобетон.

Хотя во втором случае производитель не гарантирует максимальную прочность крепежа, но на практике качественное крепление достигается увеличением количества крепежных элементов и более частой их установкой. Но для бетонов и прочих твердых основ дюбель-гвоздь металлический 6х40 остается самым оптимальным решением. Как альтернатива пластиковому дюбелю такого же размера, он может применяться для крепления металлического профиля во время сборки каркаса под гипсокартон. Двухуровневые потолки из гипсокартона на таком монтажном анкере будут держаться намного прочнее, в сравнении с пластиковым вариантом.

Технические особенности дюбель-гвоздя

Технические особенности дюбельных крепежей определяются стандартами ГОСТ. Это общие требования к техническим параметрам крепежей. В ГОСТе указаны не только технические стандарты, но и допустимые отклонения. Все производители, которые намерены реализовать продукцию и выйти на рынок, должны соблюдать эти требования, иметь сертификаты качества после оценки крепежей.

В противном случае нельзя гарантировать надежность соединения и реализовывать масштабные проекты, требующие высокого качества крепежных соединений. В ГОСТ обозначены допустимые изменения, конфигурации, длины, веса, диаметра и других показателей. С учетом этих отклонений должны соблюдаться единые нормы для каждого изготовителя метизов. Рассмотрим базовые требования при производстве дюбель-гвоздей:

Крепежи изготавливают из стали. Этот материал способен выдерживать большие нагрузки. Твердость металла определяется по шкале Роквелла и должна быть не менее 54 HRC.
Стержень может быть не идеально ровным, поскольку допускается небольшая кривизна. Ее значение определяется в зависимости от диаметра метиза. Если диаметр меньше 50 мм, тогда допустимо отклонение до 0,1 мм. Для дюбель-гвоздя размером более 5 см, кривизна не превышает 0,15 мм.
Дюбель-гвоздь по своей конструкции имеет заостренный наконечник. Предполагается незначительная притупленность. Она может быть в пределах 0,8 мм, но не превышать это значение. Кончик дюбеля должен быть ровным, без дефектов, с плавным переходом в стержень. На поверхности не должно быть зазоров и других деформаций.
Сам гвоздь на рабочей поверхности может иметь следы зажимов. Это допустимо при обработке метизов.
В моделях с рифлеными гранями шаг между ним равен не более 0,8 мм. Устанавливаются максимально допустимые показатели глубины между гранями.
Если разбирать конструкцию дюбелей с шайбами, усилие по сдвигу – не менее 0,3 кН.
Если вы используете оцинкованное изделие, покрытие которого защищает метиз от коррозии, определяют минимальную толщину покрытия. Слой цинка должен быть не менее 6 мкм. В противном случае пользы от такого покрытия практически не будет. Для отделки крепежей используют катодный метод.

Существуют и другие критерии качества, которые применяются к конкретным моделям дюбель-гвоздей.

Типоразмеры

В выборе крепежного изделия важную роль играют его размеры, которые маркируются цифровым обозначением. Первая цифра указывает диаметр изделия в миллиметрах, вторая – его длину. Вариативность данных параметров достаточно велика: от 5×25 до 10×160. Каждый вариант дюбель-гвоздя имеет ограничения максимальной нагрузки.

Различные параметры и технические характеристики дюбелей регламентируются ГОСТом 28457-90. Допускаются некоторые изменений технических условий, однако существуют стандарты и нормы, которые должны строго соблюдаться. К ним относят:

материал производства;
минимальное и максимальное значение показателей искривления стержня;
толщина защитного оцинкованного слоя, которым покрывают гвоздь;
соблюдение норм несоосности стержня и диаметра шайбы.

В прочих характеристиках, указанных в ГОСТе допустимы изменения, если существуют обоснованные и проверенные технические условия.

Наиболее популярными среди потребителей считаются нейлоновые дюбели разного диаметра (2 – 16 мм), имеющие резьбу. Их применяют для стандартных базовых поверхностей из кирпича и бетона. Они без проблем выдерживают стационарные нагрузки в пределах 200 – 450 кг.

При монтировании профиля оптимальным вариантом считается крепеж размера 6×40 мм. Для фиксации разнообразных предметов к стеновым и потолочным конструкциям в крупнопанельных домах рекомендуют использовать дюбель-гвозди 6×60, 60×80 мм.

Способы монтажа дюбель-гвоздей: фото

Еще одна популярная классификация крепежей – по способу монтажа. Выделяют следующие варианты:

путем забивания молотком. Этот способ подходит для крепежей с гладкой резьбой. Если у метиза нет граней под отвертку, тогда придется аккуратно вбивать его в поверхность. Дюбель-гвоздь с резьбой удобнее, поскольку снижаются риски повреждения поверхности, и при необходимости его можно будет легко демонтировать. Без резьбы достать крепеж проблематично, а иногда невозможно;
монтажным пистолетом. Если конфигурацией метиза предусмотрено наличие манжетки, его можно монтировать строительно-монтажным пистолетом. Это способ достаточно распространен, поскольку предусматривает, что крепеж сможет выдерживать большие нагрузки.

Существуют десятки дюбель-гвоздей под определенные типы поверхностей. Рассмотрим их особенности:

Для пористого бетона. Такие крепежи изготавливают с рифлеными ребрами, которые легко и плотно прилегают к дюбелю при забивании. Для монтажа обязательно сделать пилотное отверстие.
Для поверхностей с пустотами. Такие крепежи делают удлиненными, чтобы они могли плотно фиксироваться в основании. Прочное сцепление обеспечивается за счет наличия специальных перемычек.
Для обрешеток. Если обрешетка находится на небольшом расстоянии от стены, ее также можно зафиксировать. Допустимо наличие дистанции до 30 мм. Одна часть дюбеля фиксирует конструкцию рейки, вторая – стену. Монтируются дюбели шурупом.
Универсальное крепление. Такой метиз подстраивается под особенности поверхности. Например, при работе с твердым и однородным материалом корпус при вбивании расширяется. Для пустотелых конструкций дюбель-гвоздь ведет себя по-другому – он максимально примыкает к основанию.
Для тонких стен. Больше всего подходят металлические крепежи. При фиксации метизы прочно прилегают к основаниям с небольшой толщиной, предотвращая деформацию.
Для подвесных потолков. В этом случае применяются специальные крепежи. В продаже вы можете найти их под названием «бабочка». Этот крепеж предназначен для материалов с пустотами. В дюбель-гвоздях есть пружинный механизм, который раскрывается при вбивании метиза. Конструктивно этот крепеж имеет крючки и резьбу для быстрого и надежного соединения.
Для массивных и габаритных подвесных изделий. В силу тяжелого веса такие дюбель-гвозди применяются для монтировки в бетонную или кирпичную поверхность. Например, вам нужно закрепить ворота или двери. Допустимы многотонные нагрузки с крепежами такого вида.
Для газо- или пенобетона. Производители выпускают металлические и пластиковые крепежи. Наконечник в таких моделях имеет форму сверла, на стержне располагается резьба. Главное преимущество таких изделий заключается в том, что под них не придется проделывать отверстие. С использованием специальных моделей вы тратите меньше времени на создание крепежного соединения.
Для теплоизоляции. Крепеж фиксируется без гвоздя и предварительного пилотного отверстия.
Для кирпича с пустотами. Монтируется с использованием клеевого состава. Это достаточно трудоемкий процесс, который должен быть оправдан.

Разновидности размеров дюбель-гвоздей

Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.
Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

Как выбрать дюбель-гвоздь: ценные советы

Эксперты выделяют несколько полезных советов, которые помогут вам выбрать подходящий дюбель-гвоздь для решения конкретных задач. Возьмите на вооружение следующие советы:

определите нагрузки, которые должен выдерживать крепеж. Это первый критерий, из которого нужно исходить при поиске подходящего метиза;
для крепления мебели, которая сама весит достаточно много, да еще должна выдерживать дополнительные нагрузки, понадобится метиз диаметром не менее 85 мм;
для изоляционных работ, крепления плинтусов, других горизонтальных фиксаций, дюбель должен быть длиной не менее 3 см, а его диаметр – не менее 6 мм;
при работе с подвесными потолками или другими изделиями, в которых нагрузка определяется с нижней части, должны применяться дюбели с распорными насечками. За счет рифленой поверхности на рабочей поверхности обеспечивается необходимая фиксация;
если вам нужно подыскать метиз под уже существующее отверстие, правильно определите его диаметр. Он должен быть равен отверстию. В противном случае вы не сможете обеспечить надежное крепление. Это может привести к расшатыванию дюбеля;
при работе с пенобетоном обязательно убедитесь в надежности крепежного соединения. Нагрузка должна равномерно распределяться.

Для правильного выбора дюбель-гвоздя важно определить, с каким типом поверхности вам предстоит работать. Универсальные типы дюбелей подходят для старых бетонных стен. Если срок эксплуатации слишком большой, есть вероятность образования уплотнений, неровностей. В таком случае подойдет универсальный метиз. Ключевое правило: размеры и длина дюбеля подбирается по нагрузкам на него. Если планируете крепить габаритные и массивные предметы, лучше выбрать длинные и прочные метизы достаточной толщины.

Распространенные ошибки в работе

Самая распространенная ошибка при монтаже – это закручивание гвоздя. Он хоть и имеет резьбу, но ее строение позволяет нам только выкручивать его. Закручивая гвоздь можно только потерять время.

Даже сам дюбель не имеет никаких зацепов, чтобы не проворачиваться в стене, из расчета о том, что гвоздь в нее будут забивать.

Если закручивание гвоздя –не критическая ошибка, то не добивание гвоздя в дюбель, для того, чтобы на него можно было повесить шкаф для кухни, это фатальное незнание основ крепления. Гвоздь вылезет из стены в ста случаях из ста.
Посмотрим, как работает этот крепеж. Есть недобитый гвоздь, дюбель не расперся, значит, силы трения не создалось, итог – упавший шкаф. Еще одна ошибка при работе с дюбелями – это наматывание на него изоленты.
Это случается, если диаметр отверстия получился больше положенного и дюбель при расклинивании не достает до стенок отверстия. Изолента — скользкий вариант.
Наружность глянцевая и гладкая, а значит, отлично будет скользить наружу. А внутренняя сторона хоть и клеевая, но клей тянется и не высыхает. Самый надежный вариант, при подобной ситуации – это заполнить отверстие гипсовым раствором и аккуратно заново просверлить.

Кстати, подойдет и обычный деревянный шкал. Если этого всего нет, то можно взять провод типа лапша или другой медный кабель. Это старый способ со времен СССР и он работает. В настоящее время преобладает метод обволакивания дюбеля силиконом или жидкими гвоздями.

Применение дюбель гвоздей на потолке — это еще одна ошибка, которую не стоит совершать. Гвоздь сам по себе не пожаростойкий и не работает в пустотах. Расположение дюбель гвоздя в отверстии играет особую роль.

Гвоздь должен при нагрузке опираться на пластиковый дюбель. Т.е., если отверстие в стене, то распорные части дюбеля должны находиться снизу и сверху гвоздя. Если стена бетонная, то смело можно забивать дюбель гвоздь.
