Дюбель гвоздь – что это такое, зачем нужен, основные характеристики и виды

Современный дюбель-гвоздь пришел на смену деревянным шкантам-чопикам, которые зачастую раскалывались на куски, рассыхались и плохо держались в несущей поверхности. Составной крепеж с распорной втулкой в разы ускоряет большинство монтажных работ, обеспечивая надежнейшее крепление мебели и других изделий.

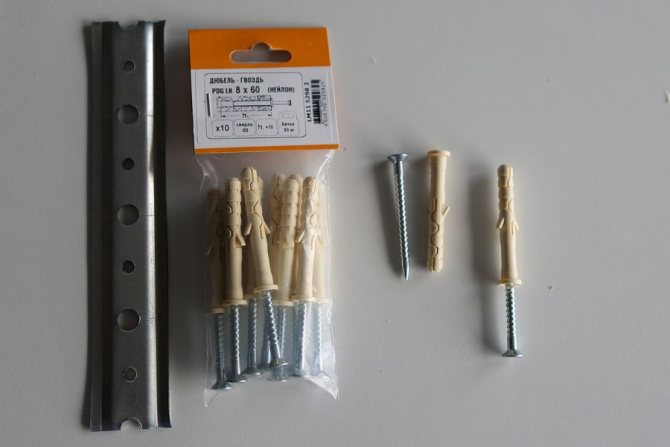

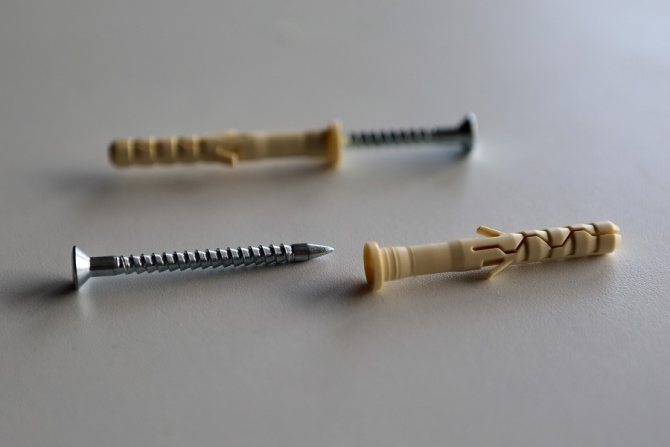

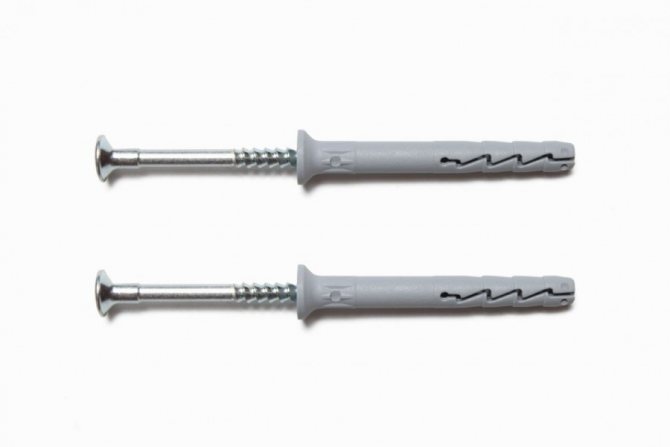

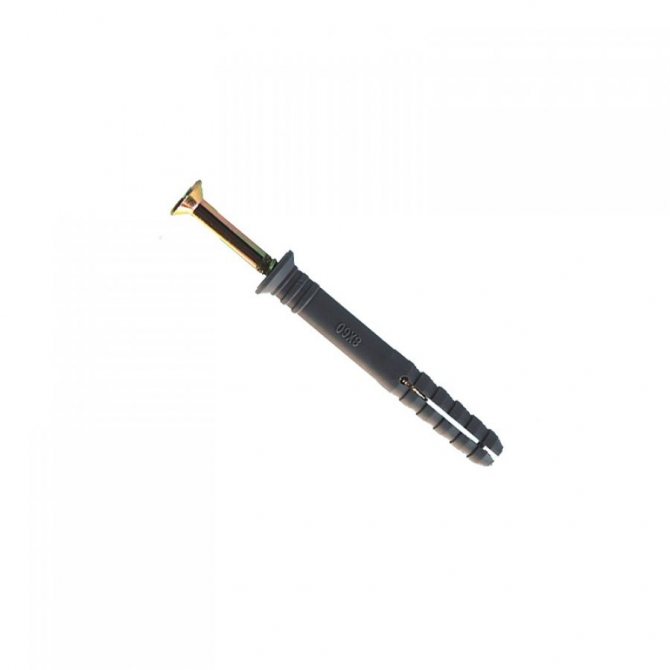

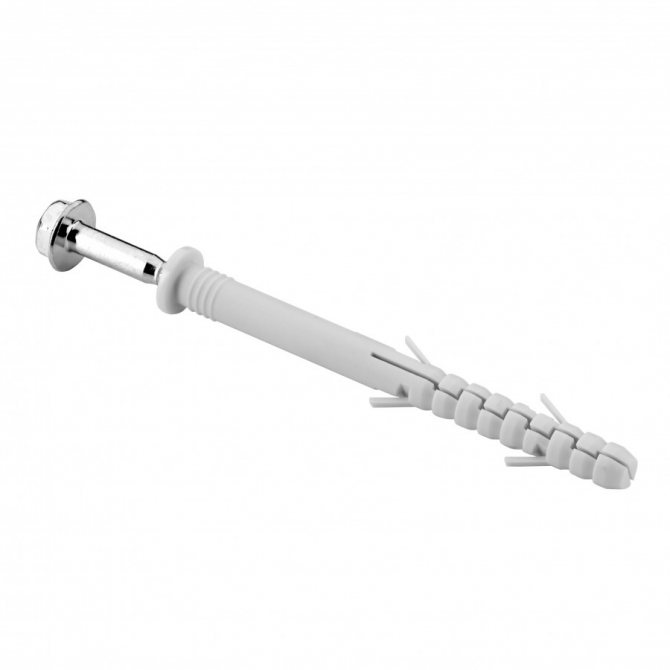

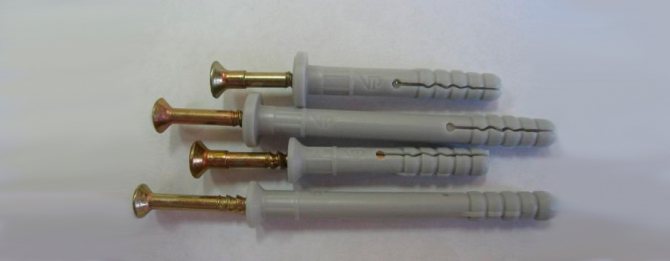

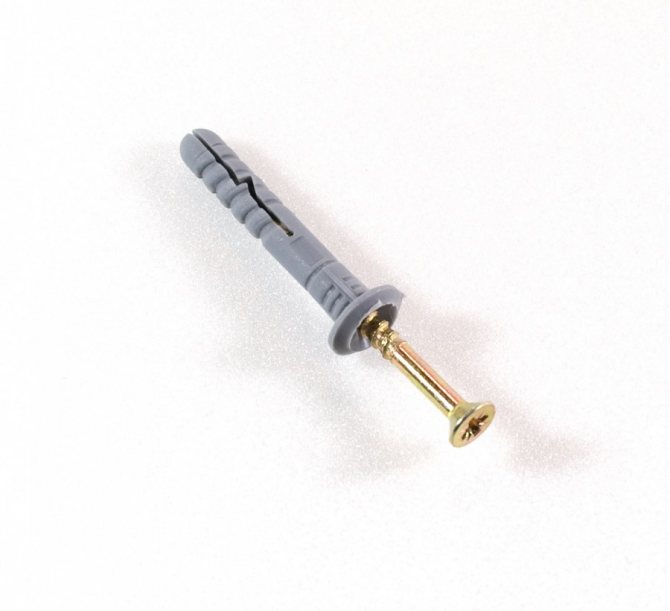

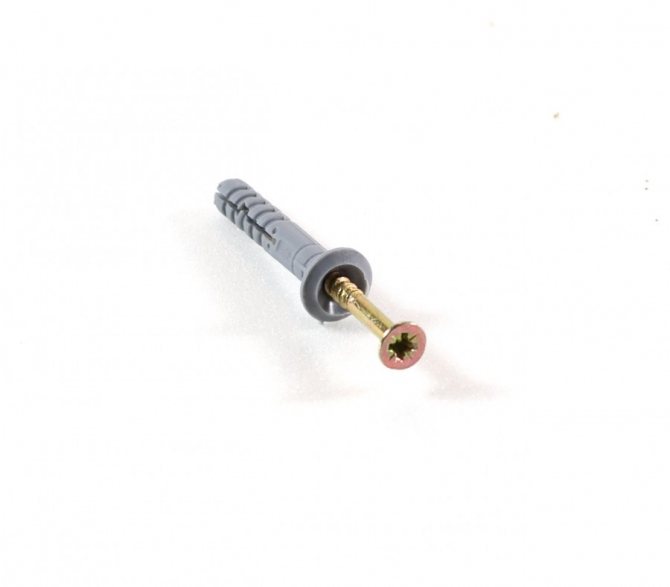

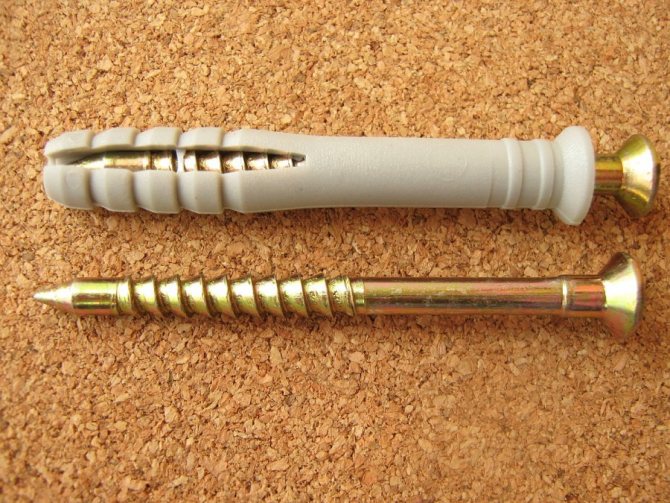

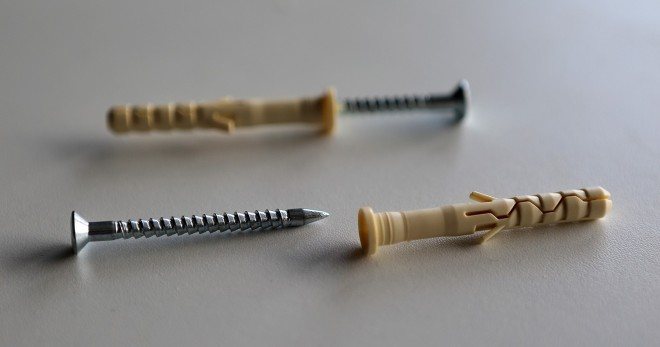

Что такое дюбель-гвоздь?

Ассортимент крепежных деталей существует огромный. Нужно знать, как выглядит дюбель-гвоздь, разбираться в его разновидностях, чтобы подобрать лучший способ монтажа для работы. В самом распространенном варианте он представляет собой составное изделие из двух предметов – гвоздя и дюбеля. При забивании стержня распорная часть расширяется и фиксируется в поверхности. Дюбель и гвоздь может выполняться из разных материалов, чаще в зависимости от условий используется прочная сталь или пластик.

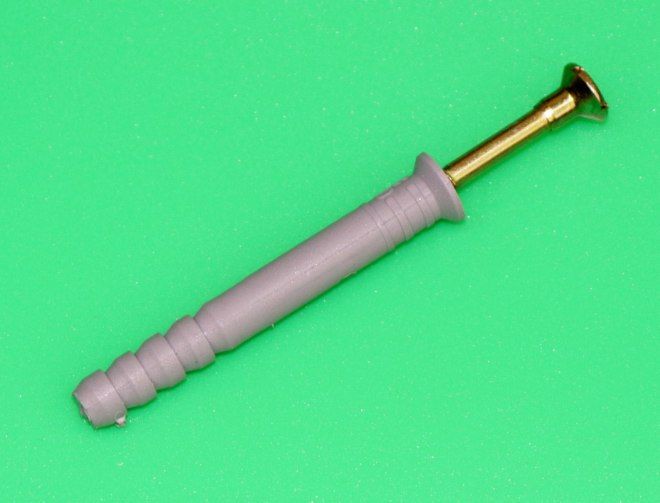

Зачем нужен дюбель-гвоздь?

Основное предназначение данного изделия – надежно укрепиться в несущей поверхности. Дюбель-гвоздь по бетону или кирпичу разрешает значительно ускорять темп работ. Наличие ограничительной манжетки помогает не заглублять чрезмерно шляпку в поверхность. Сейчас для фиксации рейки не требуется делать точнейшую разметку. Отверстия просверливаются непосредственно в планке и прямо через них вбиваются приготовленные дюбель-гвозди. Шлицы на шляпках выполняются для упрощения демонтажа изделий.

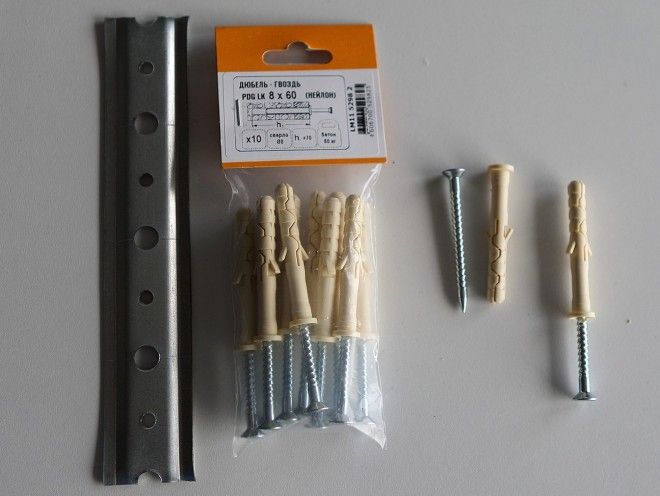

Дюбель-гвоздь – характеристики

При подготовке к строительным работам нужно приобретать массу расходного материала. Монтажный дюбель-гвоздь в зависимости от разновидности и размера обладает разными техническими характеристиками. Рассмотрим основные параметры этого крепежа (минимальные и максимальные данные) на примере полипропиленовых изделий с потайным бортиком:

1. Обозначение дюбель-гвоздей
   – от 6х40 до 10х100.
2. Do
   — отверстие под дюбель (от 6 до 10 мм).
3. L
   – длина дюбеля (от 40 до 100 мм).
4. Ds
   – диаметр гвоздей (от 4 до 7 мм).
5. Ls
   – длина гвоздей (от 42 до 102 мм).
6. T
   – глубина отверстия под дюбель-гвоздь при сквозном монтаже (от 50 до 150 мм).
7. H
   – глубина анкеровки (от 30 до 50 мм).
8. Da
   – толщина прикрепляемого изделия (от 10 до 100 мм).
9. Величина вырывающей силы (для бетона В25)
   – от 1,6 до 2,4 кН.
10. Величина срезающей силы (для бетона В25)
    – от 1,8 до 4,1 кН.
11. Вес 100 шт. дюбель-гвоздей
    – от 3,3 до 15,32 кг.

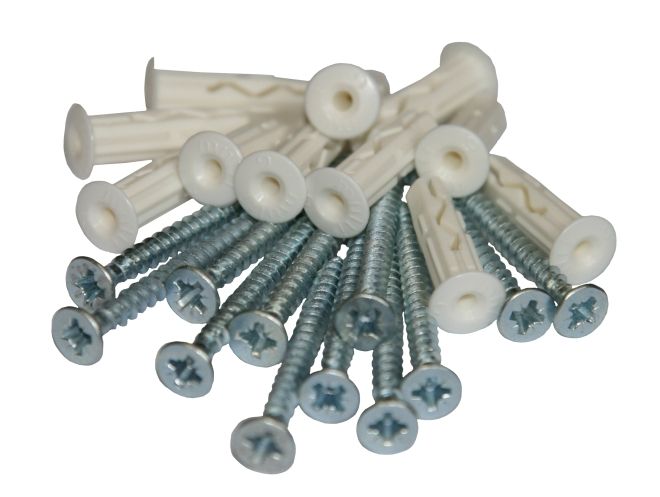

Что лучше дюбель-гвоздь или дюбель-шуруп?

В обоих случаях мы имеем изделия, состоящие из двух элементов – распорной части и стержня (гвоздя, шурупа). Главное, чем отличается дюбель-гвоздь от дюбель-шурупа – способом установки в несущей поверхности. В первом случае требуется вбивать гвоздь, а в варианте с шурупом крепеж вкручивается электрическим приспособлением или отверткой. Рассмотрим достоинства и минуса каждого варианта.

Дюбель-гвоздь:

1. Монтаж происходит быстрее.
2. Подходит для установки в любую полнотелую стенку кроме гипсокартона.
3. По причине ударных нагрузок усиливается риск разрушения лицевой поверхности.

Дюбель-шуруп:

1. Установка происходит дольше.
2. Демонтаж облегчен.
3. Крепление считается более надежным.
4. Меньше риск повреждения фасадной части.

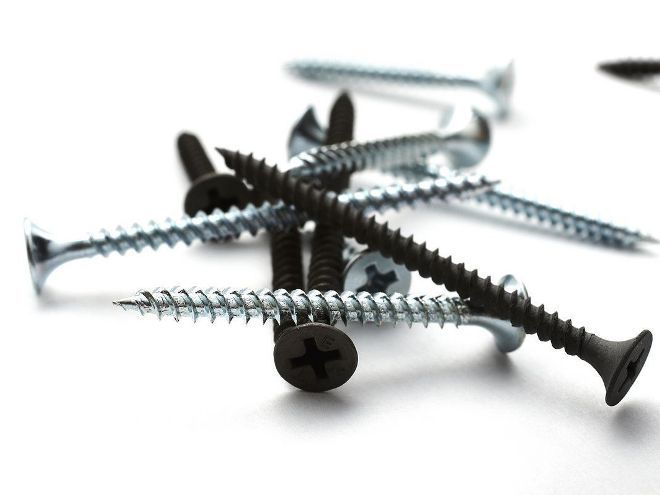

Что лучше дюбель-гвоздь или саморез?

Сравнивать оба вида крепежа неправильно, они предназначены для работы в разных условиях. Отлично подходит дюбель-гвоздь для кирпича, бетона, плотного пеноблока. Шурупы рекомендуются для пластика, ДСП или древесины. В податливом материале при вкручивании образуются витки внутренней резьбы, удерживающие изделие от вырывания. Если предстоит работа с металлом, прочными сортами пластмассы или породами дерева, то лучше применять саморезы с острым кончиком или сверлом.

Монтаж дюбель-гвоздей в гипсокартон и керамику

Для монтажа в гипсокартон дюбель-гвоздей, предварительно продумывают вес удерживаемого предмета. Массивные предметы смонтировать не получится – это приведет к разрушению листа гипсокартона. Действуют в такой очередности:

• при помощи дрели, аккуратно, без удара, засверливают необходимого диаметра отверстие;
• легкими постукиваниями молотка вбивают в гипсокартон дюбель;
• вкручивают шуруп при помощи отвертки либо шуруповерта.

При работе с кафелем, принцип действия тот же, что и с кирпичом и бетоном, за исключением одного нюанса. Кафель – очень колкий материал, поэтому прежде чем сверлить в нем отверстие, необходимо сначала нарисовать разметку, затем наметить будущее отверстие при помощи самореза по металлу либо кернера, аккуратно постукивая молотком по нему до появления маленькой ямки глубиной в полмиллиметра.

Отверстие сверлят выставленной на удар дрелью на низких оборотах первые 10-15 мм, далее ускоряют обороты. Глубину отверстия делают на сантиметр больше длины дюбеля. Дрель держат под прямым углом к плитке.

Помимо классических вариантов, существуют также гвозди для строительного пистолета, крепеж которых в стене осуществляется за счет специальной выполненной на нем шайбы. Их применение требует наличия пневматического строительного пистолета.

Виды дюбель-гвоздей

В зависимости от условий строителям приходится пользоваться разными инструментами. Например, крепление предмета на бетонной или гипсокартонной стенке имеет существенное отличие. В некоторых случаях важность имеет усиленная прочность стержня, в другом месте – теплопроводность и влагостойкость. Даже простой с виду забивной дюбель-гвоздь имеет несколько разновидностей, которые отличаются не только размерами и материалом, но и способом монтажа.

Распространенные виды дюбель-гвоздей:

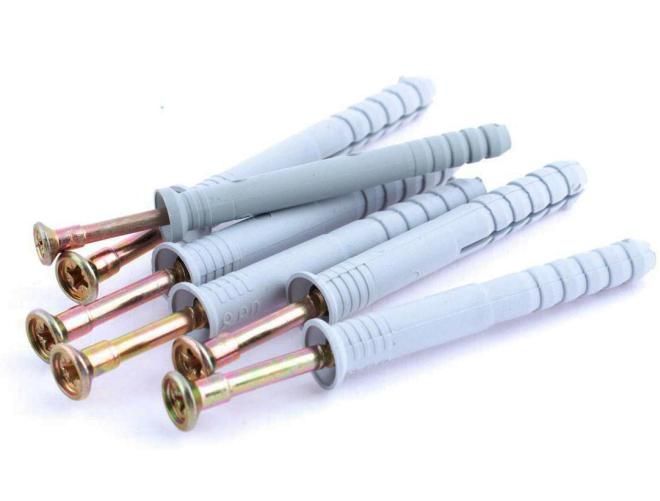

1. Дюбель-гвоздь для ручного монтажа
   .

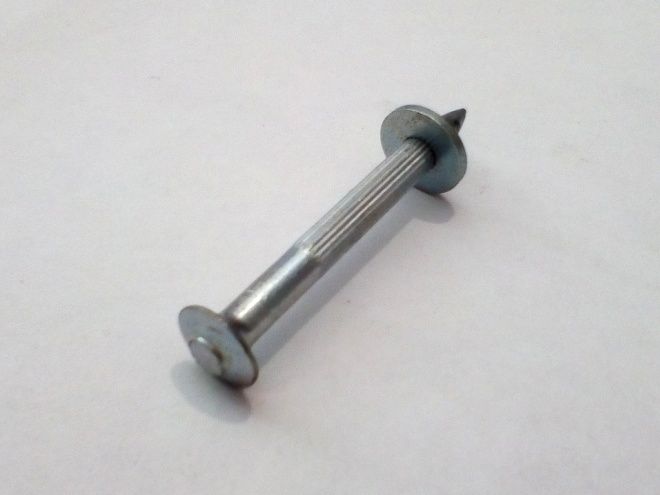

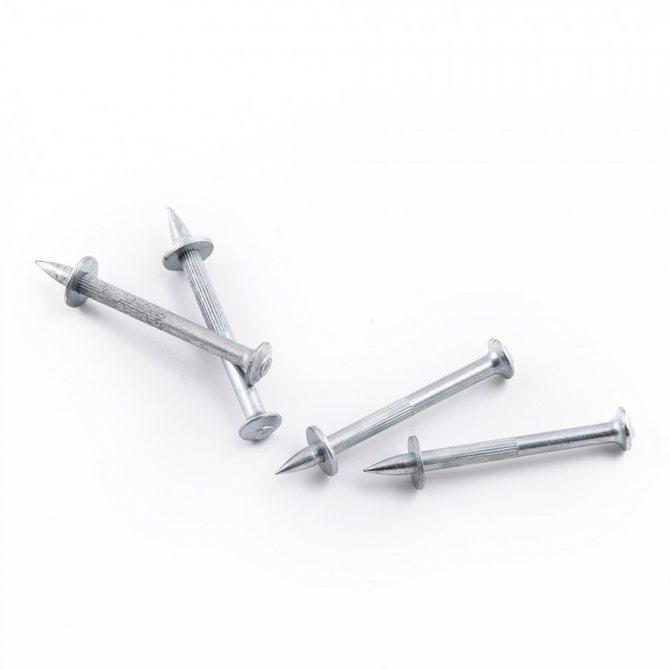

2. Дюбель-гвоздь под пистолет
   – монтаж осуществляется при помощи автоматического устройства, что крайне ускоряет ход работ. Распорная часть у него отсутствует. Гвоздь выполнен из прочнейшей стали (твердость 53-56 HRC, изгиб не больше 0,1 мм).

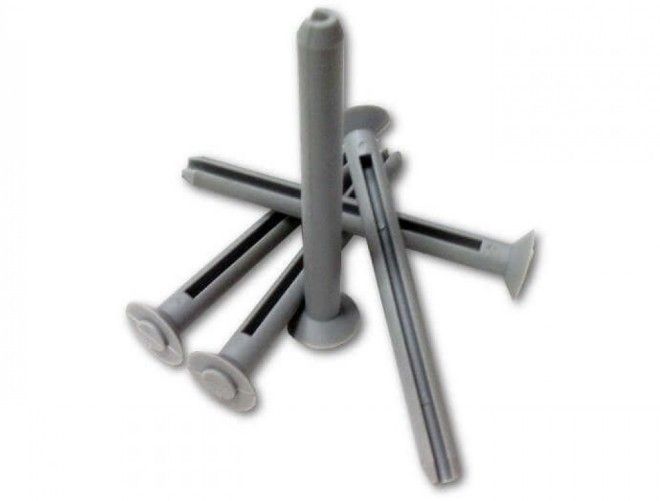

3. Акустический дюбель-гвоздь
   – при изготовлении крепежа используется не металл, а пластик и стекловолокно, что препятствует возникновению коррозии или прохождению холода. Расходный материал данного типа используется для монтажа теплоизоляции, звукоизоляции, кабель-каналов, декора.

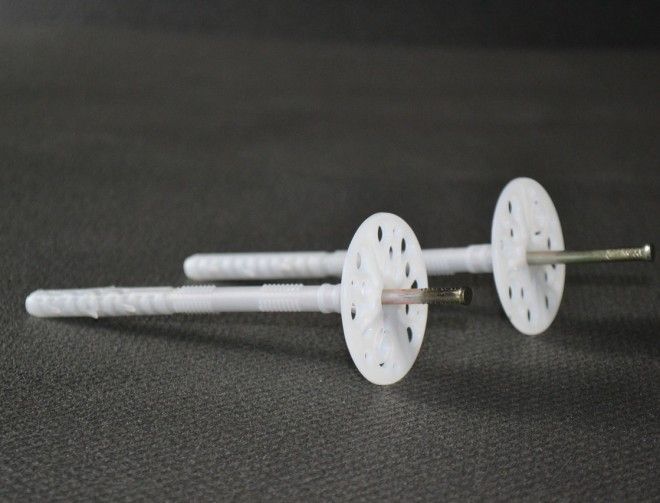

4. Дюбель-гвоздь «зонт»
   – имеет широкую шляпку и длинное тело, используется для фиксации теплоизоляции.

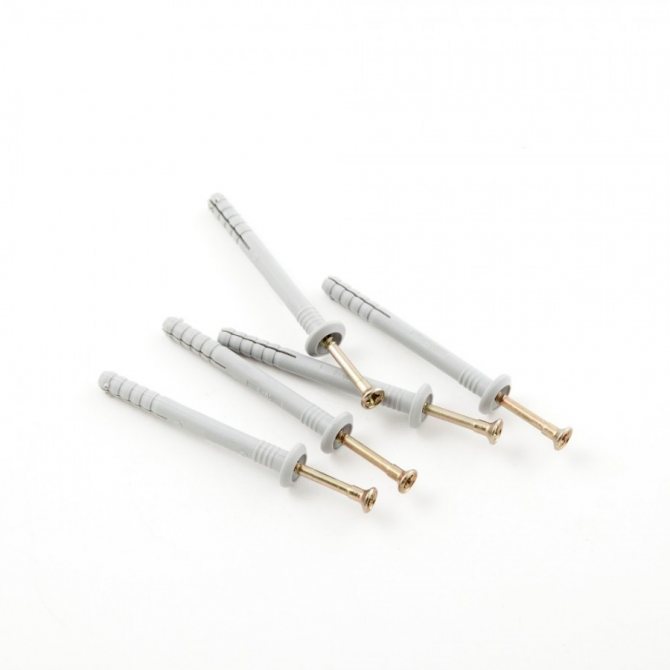

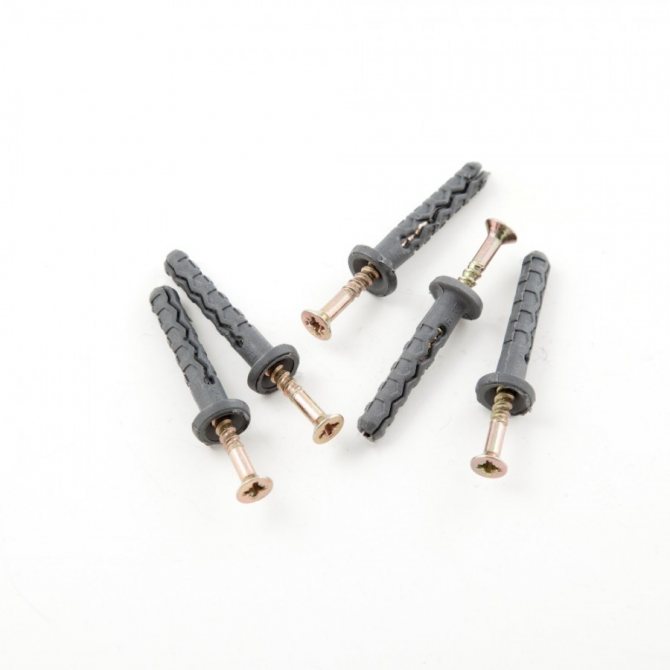

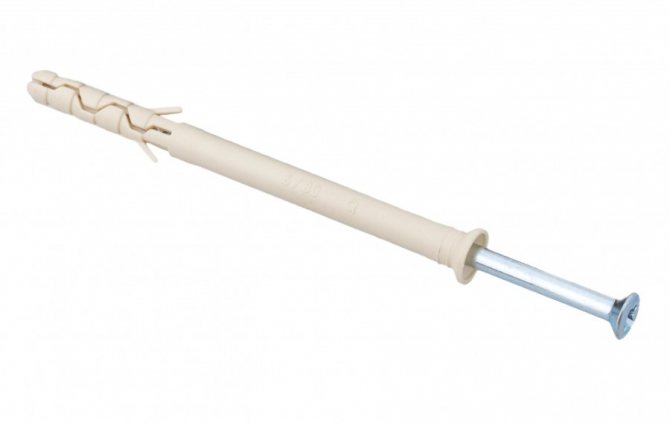

Пластмассовые дюбель-гвозди

Стаканчик из синтетического материала имеет распорную и нераспорную поверхность. Пластиковый дюбель-гвоздь оснащен манжетой, которая препятствует проваливанию крепежа внутрь поверхности. Наличие зубчатых элементов не дает прокручиваться изделию в отверстии. Перечислим распространенные разновидности пластикового крепежа:

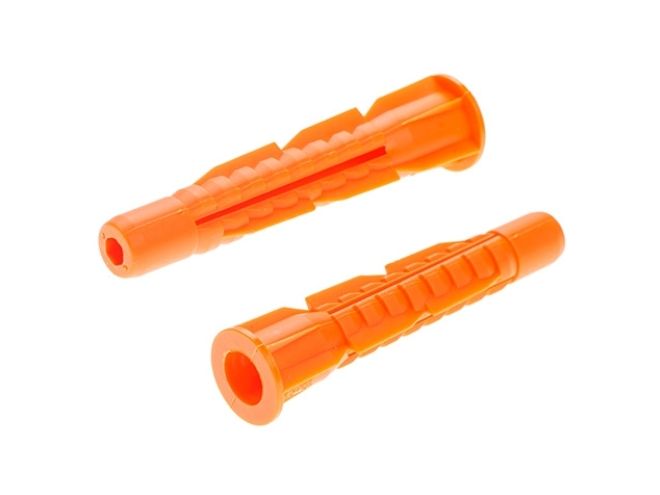

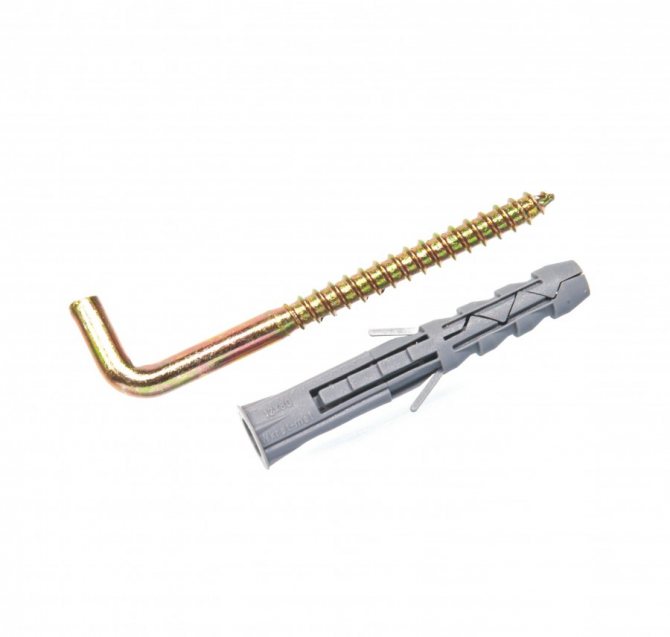

1. Универсальный дюбель
   – используется вместе с шурупами по дереву и ДСП, винт-шурупами, подходит для пустотелых и полнотелых материалов.

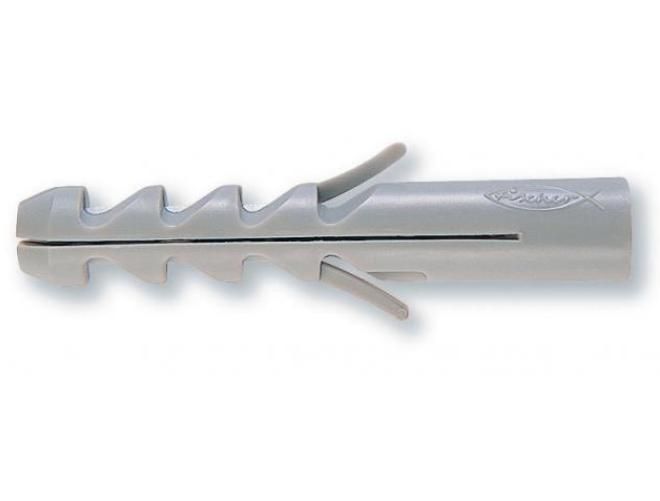

2. Распорный дюбель S
   – нейлоновый крепеж имеет двухсторонний распор. Отсутствие упорной кромки разрешает прятать дюбель внутри штукатурки.

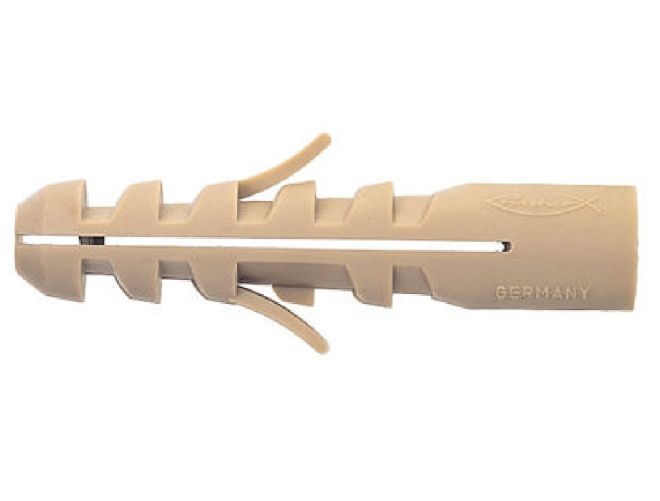

3. Распорный дюбель M-S
   – подходит для работы со стандартными болтами или резьбовыми шпильками.

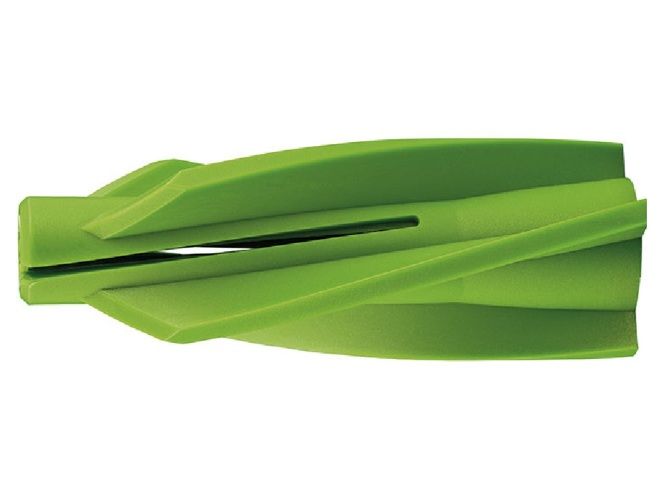

4. Дюбеля для газобетона GB
   – наличие спиральных ребер разрешает обеспечить прочнейшую посадку в мягком материале.

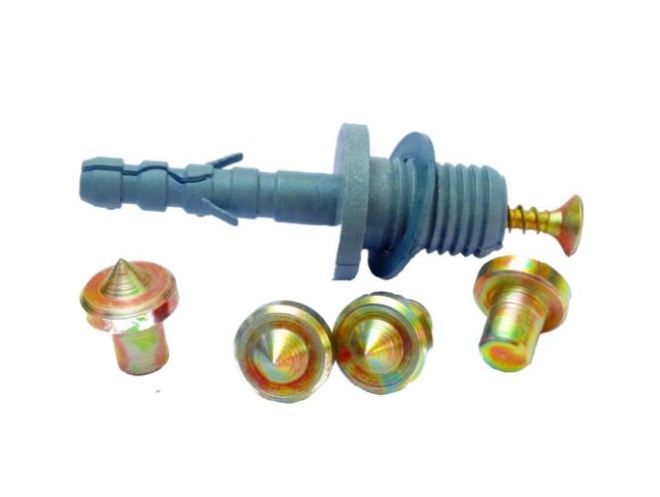

5. Дюбеля для монтажа ступенек ТВ/ТВВ
   – имеют удачную геометрию поверхности для предотвращения скрипа, вибрации. Крепеж марки ТВ имеет маленький распор для установки в стальном профиле.

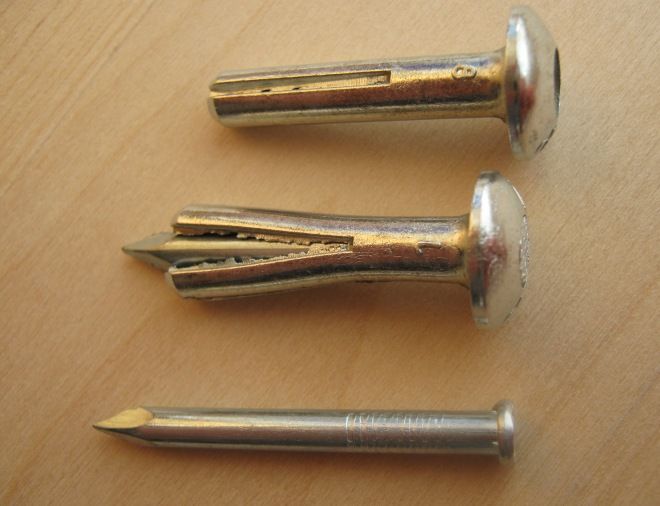

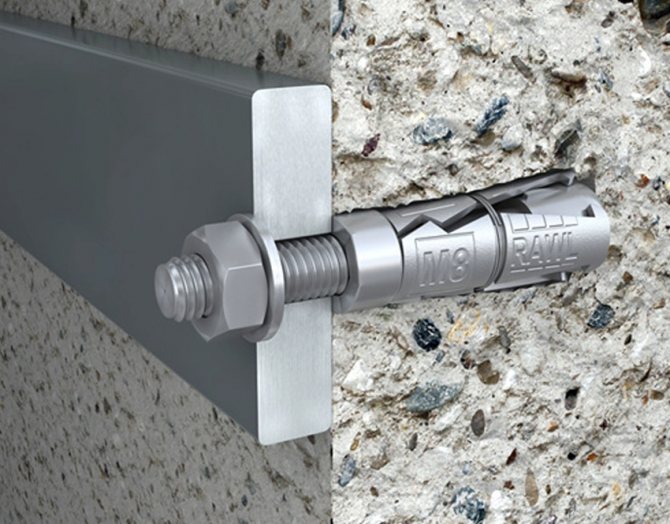

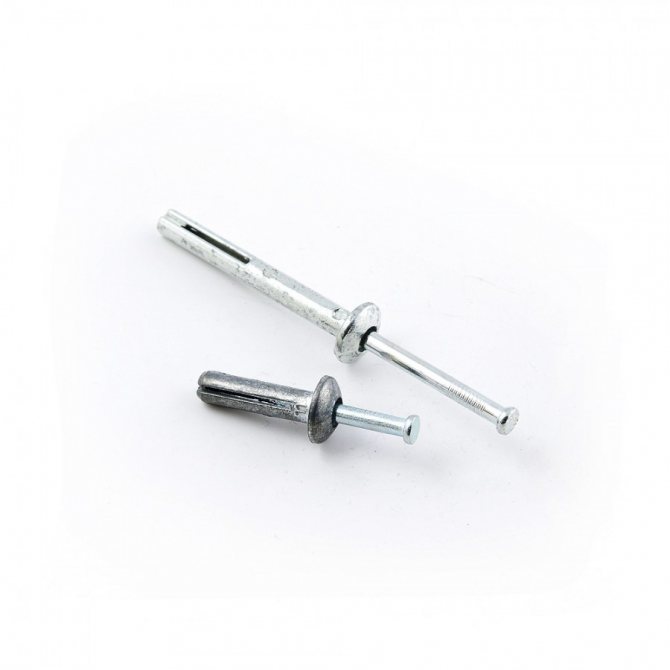

Металлические дюбель-гвозди

Использование стальной распорной гильзы приводит к удорожанию сметы, но разрешает увеличивать расчетную нагрузку. Металлический дюбель-гвоздь для пеноблока, кирпичных сооружений или бетонных конструкций устанавливается аналогично пластиковому крепежу. Перечислим достоинства и минусы такого изделия:

1. Высокая несущая способность.
2. Металл не растягивается со временем.
3. Оцинкованная или нержавеющая гильза устойчива к коррозии.
4. Большой выбор крепежа.
5. Простой монтаж.
6. Стоимость дюбель-гвоздей из металла выше.
7. Нужно учитывать, что стальной крепеж может создавать большее напряжение, поэтому его лучше располагать дальше от края.

Как правильно подобрать дюбель

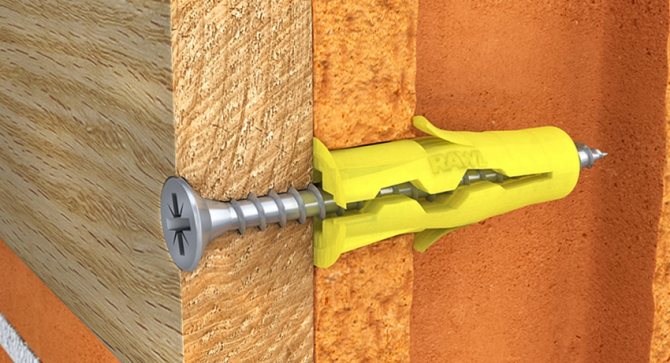

Дюбели для саморезов подбираются исходя из места их крепления и веса конструкции. Важно, чтобы крепежный элемент плотно входил в отверстие, поэтому он должен соответствовать ему по наружному диаметру. Изделие подбирается исходя из материала основания, что обеспечит надежную и долговечную фиксацию. Для выполнения монтажных работ внутри помещения можно выбирать любые изделия. Для крепления внешних конструкций лучше отдать предпочтение элементам из полиамида, которые отличаются стойкостью к температурным колебаниям и низким значениям температуры.

Для наружных работ лучше подбирать металлический дюбель

Важным моментом является тип поверхности. Для заглубления дюбеля в сплошное основание используются распорные изделия. Для пустотелых, слоистых или многопустотных стен применяются анкерные дюбели.

Важно! Существуют дюбели особого назначения, предназначенные для определенного типа поверхности, например гипсокартона, бетона, листовых оснований или фасадов.

Глубина и тип дюбеля зависят от значения нагрузки, которую будет воспринимать крепление. Чем она больше, тем мощнее и длиннее должно быть изделие.

Для тяжелых массивных изделий в виде шведских стенок или навесных тренажеров, следует использовать крепежные изделия с глубиной не менее 85 мм. Размышляя над тем, как закрепить полку на стене, стоит позаботиться о приобретении дюбелей с наружным диаметром 7-11 мм и глубиной не менее 30 мм, которые обеспечат прочность и надежность крепления конструкции. В случае монтажа потолочных светильников, фиксации подвесного потолка и прочих изделий, у которых основная нагрузка располагается снизу, подбираются дюбели с распорными усиками или поперечными насечками.

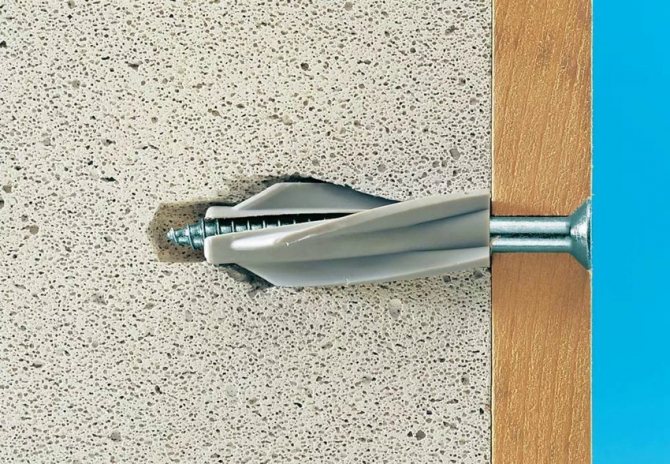

Применение полимерного дюбеля для стены из газобетона

Как выбрать дюбель-гвоздь?

При покупке расходных материалов следует учитывать их конструктивные особенности. Например, дюбель-гвоздь для утеплителя имеет удлиненное тело, чтобы насквозь проткнуть блок из минваты или пенопласта, и широкую шляпку для удержания мягкого материала. Форма пластиковой головки должна отвечать условиям крепления. Конусообразные шляпки «впотай» рекомендуются для оконных рам или деревянного бруса. При фиксации металлических кронштейнов требуется более плотное прилегание шляпки к плоскости. С учетом типа несущего основания подбирается распорная часть крепежа:

1. Для прочного основания, где анкеровка происходит за счет силы трения, подойдет универсальный дюбель-гвоздь.
2. В пористых блоках анкеровку производят за счет особенной формы гильзы. Например, дюбель-гвозди для газобетона обладают спиральной распорной частью.

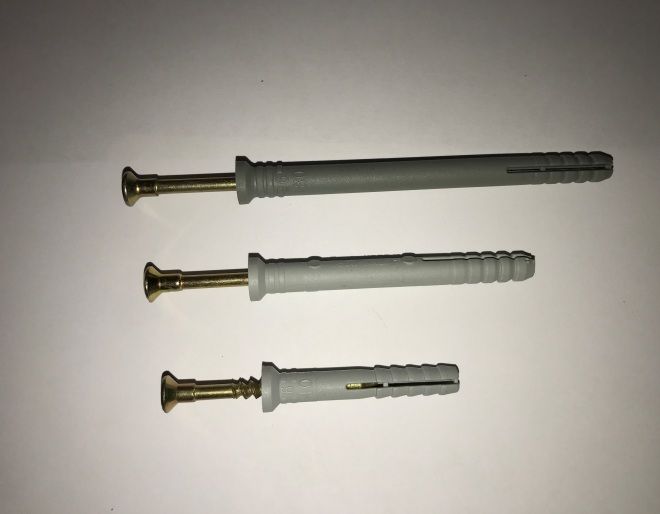

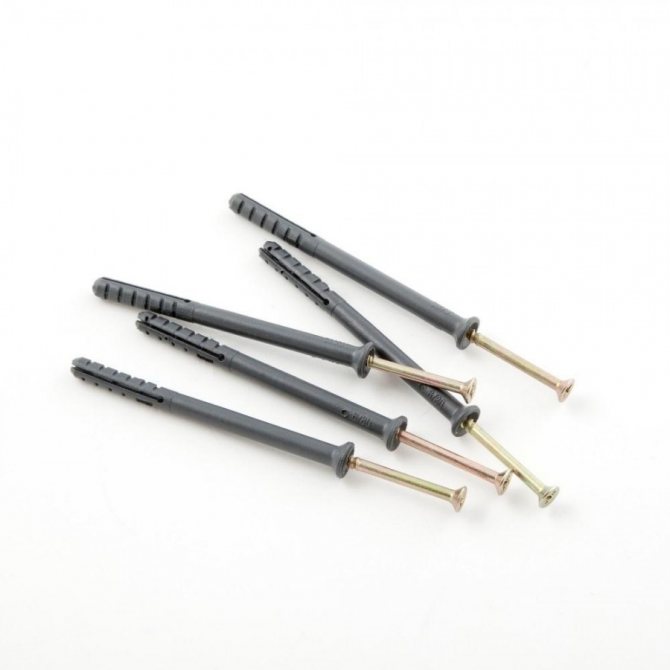

Дюбель-гвоздь – размеры

Разбираться в типоразмерах данного крепежа очень просто. Подбирая дюбель-гвоздь для гипсокартона, пеноблоков или кирпича, нужно точно знать толщину прикрепляемого материала и расчетную нагрузку. Первая цифра на маркировке обозначает наружный диаметр распорной части, а вторая цифра – ее длину. Для крепежа с полипропиленовыми распорными втулками существуют следующие типоразмеры:

• 6х40;
• 6х60;
• 6х80;
• 8х60;
• 8х80;
• 8х100;
• 8х120;
• 8х140;
• 10х100.

Дюбель-гвозди для автоматического пистолета имеют меньший выбор типоразмеров:

• 4,5х30;
• 4,5х40;
• 4,5х50;
• 4,5х60;
• 4,5х80;
• 5х100.

Полезные советы

Как забить дюбель? Диаметр крепежного элемента нужно подобрать таким образом, чтобы он входил в просверленное отверстие с некоторым усилием. Если диаметр крепежа будет значительно превышать размер отверстия, то дюбель деформируется в процессе монтажа. Слишком маленький дюбель выпадет или будет болтаться в отверстии.

Если вам нужно установить дюбель в рыхлом основании, то потребуется дополнительное усиление соединения. Для увеличения силы трения необходимо намотать на крепежный элемент изоленту или гипсовый бинт, который нужно предварительно смочить в воде. Если вам нужно повесить тяжелый предмет, то отверстие для дюбеля можно заполнить специальным клеящим составом (жидкие гвозди). После этого необходимо забить крепежный элемент и вкрутить саморез.

Как крепить дюбель-гвоздь?

Разобравшись в типоразмерах, научившись пользоваться ударной дрелью и перфоратором, устанавливать конструкции при помощи этого крепежа очень легко. Инструкция, как использовать дюбель-гвоздь, отличается простотой:

1. Намечаем центр отверстия.
2. Пробиваем перфоратором отверстие нужного диаметра с учетом маркировки.
3. Длина отверстия должна быть на 5-6 мм длиннее используемого дюбеля.
4. Желательно очистить отверстие от пыли пылесосом.
5. Аккуратно забиваем распорный патрон дюбеля молотком.
6. Забиваем гвоздь, при надобности оставляя 2-3 мм для крепления подвеса.
7. В случае фиксации кронштейнов или планок дюбель вставляется сверху через монтажное отверстие в изделии.

Как вытащить дюбель-гвоздь?

Нередко при демонтаже пластиковая часть накрепко застревает в поверхности. Чтобы вытащить дюбель-гвоздь для бетона или другого материала умельцами изобретено несколько хитростей:

1. Вкручиваем саморез в распорный стаканчик и затем плоскогубцами вытаскиваем изделие из стенки.
2. В серьезных случаях вместо плоскогубцев лучше использовать гвоздодер.
3. Если кончик шурупа обломан, то можно расплавить пластиковую деталь настолько, чтобы открывшейся поверхности хватило для сцепления с плоскогубцами.
4. Металлический дюбель-гвоздь придется вначале немного расшатать, чтобы вытащить из стенки.
5. Если металлическая часть выступает очень мало, то требуется перфоратором выполнить углубление вокруг шляпки, чтобы уменьшить сцепление с материалом и освободить часть дюбеля для удобного хвата.

Разновидности

Условно крепеж для листовых материалов можно разделить на 2 группы. Они повышают плотность стенок в отверстии оказывая распирающее гипс действие. Другие обжимают полотно с двух сторон взаимодействуя одновременно с сердцевиной и армирующей оболочкой. Рассмотрим, какие виды дюбелей для гипсокартона существуют в каждой подгруппе.

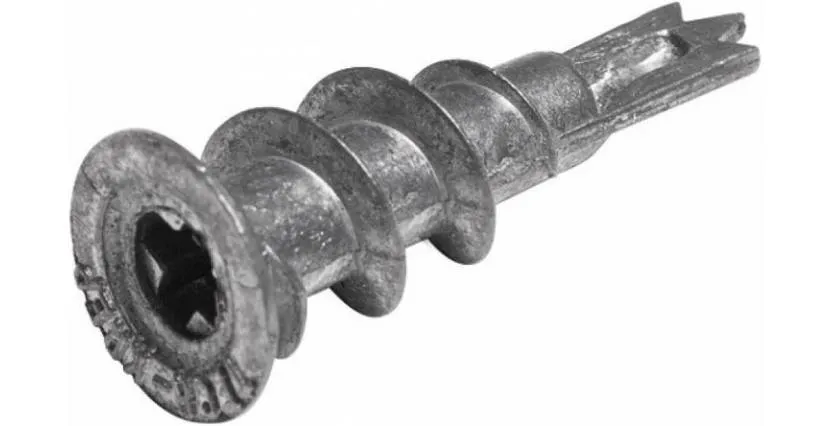

Дрива

Распорный вариант дюбеля изготавливается из металла или пластика (нейлон, полиэтилен, полипропилен). По исполнению это конусообразный элемент с широкой резьбой и заостренным наконечником. Шляпка имеет относительно большой диаметр. Внутри имеется крестообразный паз для вкручивания изделия с помощью отвертки или биты PH2.

Наконечник служит для формирования отверстия (трезубец или перо). Однако стоит отметить, что пластик низкого качества со своей задачей справляется плохо из-за мягкости. Иногда наблюдается оплавление от крутящего момента. Исправить ситуацию можно с помощью любого самореза – нужно сформировать небольшое углубление с прорезанием картона. Иной вариант – сверло диаметром 6 или 8 мм.

Характеристики:

• размеры пластиковых образцов: 15*23 или 12*32 мм;
• металлические изделия имеют иные параметры: 14*28 или 15*38 мм;
• допустимая нагрузка у первых ограничена 25 кг, у вторых до 32 кг;
• условия эксплуатации: -40-+50 градусов по Цельсию;
• допустимо вторичное использование.

Применение таких дюбелей актуально в условиях малого и большого расстояния между черновым основанием и гипроком. Монтаж выполняется в 2 действия. Сначала погружается в полотно Дрива путем ввинчивания. Затем вкручивается саморез или шуруп. Важно не допустить перетягивание, так как от этого дюбель начинает прокручиваться. Такая фиксация считается ненадежной.

Смотрите также: Каталог компаний, что специализируются на отделочных материалах и сопутствующих работах

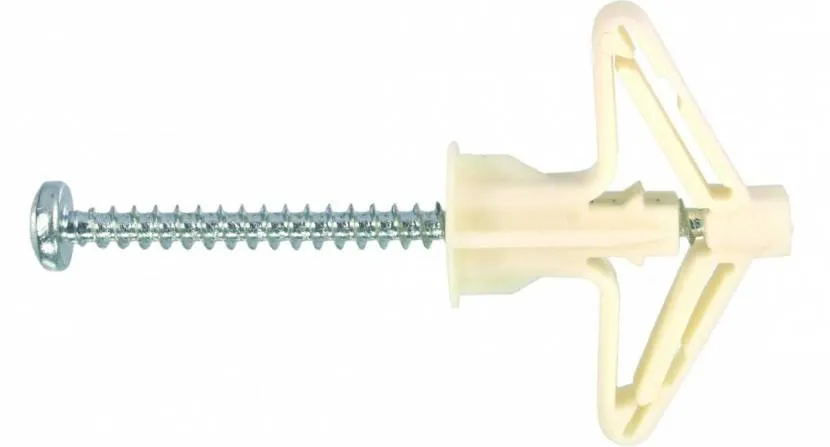

Бабочка

Обжимной тип дюбеля изготавливается из металла или пластика. Здесь стержень поделен на 2 части: погружаемая (с рифленой поверхности для надежной фиксации положения) в гипсокартон и посадочное место для самореза. Связаны элементы между собой двумя лепестками, которые «распускаются» по мере вкручивания шурупа. Также внутри могут иметься упоры закрепленные на свободной стержневой части. Они служат для корректировки сгиба «крыльев» бабочки для гипсокартона.

Характеристики:

• материал – полипропилен или нейлон, оцинкованная сталь (редко встречаются и стоят дороже;
• погружаемая часть стержня рассчитана на работу с полотнами толщиной 10-12 мм;
• длина корпуса – 12-260 мм, диаметр – 4, 8 или 10 мм.
• допустимая нагрузка – менее 20 кг (металл выдерживает 28 кг).

Применяется крепеж бабочка в условиях пустоты за гипроком, которая превышает длину стержня. Монтаж выполняется после высверливания сквозного отверстия размером соответствующим наружному диаметру дюбеля. Стержень забивается не до упора. Сначала нужно вкрутить саморез. Завершается работа постепенным подтягиванием шляпки и стержневого наконечника друг к дружке.

Под дюбелем бабочка для гипсокартона может подразумеваться также скручивающийся дюбель. У него также устроен стержень, только нет дополнительных распорок, лепестков больше двух и материал более пластичный. По мере вкручивания самореза здесь «крылья» наматываются на резьбу и создают нечто подобное бесформенному комку у картона с изнаночной стороны.

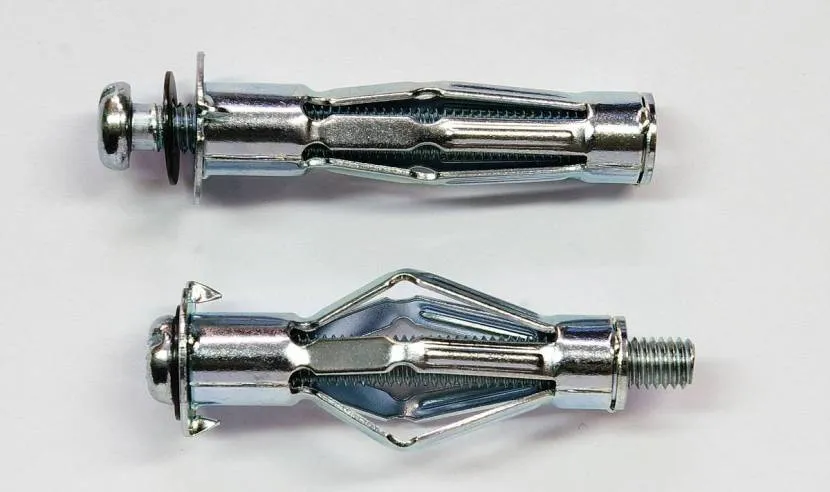

Молли

Изготавливается крепеж из металла.
