Как Отрегулировать Холостой Ход На Хускварна 137

Комплект поставки бензопилы

При покупке садового инструмента бренда Husqvarna заказчик получает все необходимое для эксплуатации, обслуживания и ремонта бензиновой пилы.
В комплектацию модели входит:

• фирменные шина и цепь;
• защитный пластиковый чехол для шины;
• дополнительная свеча зажигания;
• масло для смазки цепи;
• комплект ключей для сборки;
• инструкция по эксплуатации.

За отдельную плату производитель может включить в рыночный комплект поставки бензопилы фирменное масло Husqvarna для 2-тактных двигателей, а также сумку-чехол для транспортировки из плотного непромокаемого материала. Различные насадки, повышающие функциональность садового инструмента в хозяйстве, заказываются покупателем отдельно.

Бензопила Husqvarna 142 — особенности эксплуатации и обслуживания

Бензопила Хускварна 142 применяется для работ в саду и на дачном участке, она является превосходным вариантом, как для валки деревьев, так и для заготовки дров. Бензопила Husqvarna 142 имеет технические характеристики, обуславливающие максимальную производительность и безопасность. Обороты мотора достигают девять тысяч единиц в минуту. Размер цилиндра номиналом 40,2 см³. Резервуар топливного бака объемом 410 мл, а бак для масла – 200 мл. Стоит учитывать, что уровень шума составляет 118 Дб. Масса агрегата составляет 4,6 килограмм. Длина шины от 33 до 38 сантиметров, шаг цепи – 0,83 сантиметра.

Преимущества модели

• Относительно небольшой вес бензопилы Хускварна 142 и эргономичный дизайн в совокупности с передней рукоятью изогнутой формы делают эксплуатацию оборудования максимально комфортной.
• Антивибрационная система позволяет не ощущать усталости длительное время.
• Предусмотрено наличие щитка и цепного тормоза, для обеспечения безопасности пользователей.
• Мощность бензопилы Husqvarna 142 увеличена посредством кованого коленчатого вала, состоящего из трех секций.

Возможные неисправности бензопилы Хускварна 142

Как и любые другие устройства, эксплуатация которых связана с интенсивными нагрузками и сложными условиями, бензопилы хускварна 142 могут выходить из строя, при этом причины неполадок можно условно разбить на две группы:

1. Поломка двигателя или поршневой группы. Проблемы с топливной, выхлопной или системой зажигания.
2. Неполадки, возникшие в механических узлах – шине, системе сцепления, тормозной или смазочной.

Двигатель

Поломка двигателя является одной из самых распространенных и трудоемких. Проявляется данная неприятность такими факторами:

• Неустойчивая работа на холостых оборотах.
• Не заводится.
• Не хватает мощности, или же бензопила Хускварна 142 заводится и глохнет, как только начинает набирать обороты.

Прежде чем приступить к ремонту бензопилы Хускварна 142, рекомендуется провести полную диагностику оборудования для точного определения причин неполадок.

Причина, почему не заводится бензопила Хускварна 142

Если не заводится бензопила хускварна 142, причин может быть несколько. Из наиболее распространенных можно выделить следующие:

• Повреждение свечей – чтобы понять, исправна ли свеча, нужно ее выкрутить и провести осмотр. В том случае, если изолятор из фарфора дал трещину, вы видите сгоревший или поврежденный электрод, стоит незамедлительно заменить свечу. Кроме того, проработав несколько сезонов, бензопила Хускварна 142 требует осмотра запчастей. Свечи также вырабатывают свой ресурс, и чтобы обезопасить работу пилы, смените их на новые.
• Засор карбюратора – в процессе работы, постепенно, испарения топлива оседают на внутренних стенках, образуя липкую консистенцию, которая способна засорить карбюратор, предотвращая запуск двигателя. Потребуется прочистить его специальным моющим средством. Ремонтируя бензопилу Хускварна 142, регулировка карбюратора всегда проводится с прогретым двигателем и прочищенными системами.
• Неисправность катушки зажигания – прежде чем вы решите произвести замену данной детали, убедитесь в том, что свечи соответствуют требуемому техническому состоянию.

Как отрегулировать карбюратор бензопилы Хускварна 142

Настройка карбюратора бензопилы Хускварна 142 должна производиться при прогретом двигателе

Обратите внимание на состояние воздушного фильтра, который при необходимости потребуется почистить и убедиться в том, что он не забит. Регулировка карбюратора бензопилы Хускварна 142 своими руками выполняется при помощи трех винтов:

• L – для низких оборотов двигателя.
• H – для высоких оборотов мотора.
• T – для оборотов холостого хода.

Поворачивая по часовой стрелке контрольные винты низких и высоких оборотов, переведите их до предела, и после того как будет достигнут пик, прокрутите их в обратном направлении, на один с половиной оборот. При работе на холостых оборотах, цепь для бензопилы Husqvarna 142 должна быть неподвижной. Проверяйте на максимальных оборотах.

Избежать большинства неисправностей и дорогостоящего ремонта, можно соблюдая инструкции и рекомендации производителя, а также используя оригинальные запчасти для бензопилы Хускварна 142.

comments powered by HyperComments sadovij-pomoshnik.ru

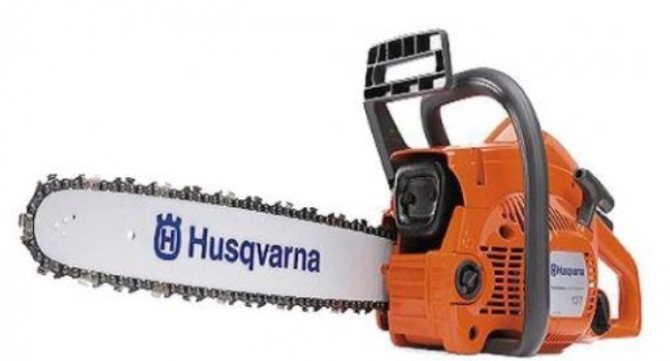

Устройство бензопилы Хускварна 137 – особенности и преимущества

• Удобных прорезиненных рукояток в передней и задней части, а также ручки троса стартера;
• Прочных крышек стартера, цилиндра и механизма сцепления;
• Рукоятки цепного тормоза;
• Двух бачков – для топливной смеси и масла для смазки цепи;
• Рычагов смены положения и полной блокировки дроссельной заслонки;
• Кнопки включения зажигания:
• Глушителя;
• Прочной фирменной шины с ведущей звездочкой:
• Цепи и шестигранного винта, используемого в целях регулировки ее натяжения;
• Защитного щитка.

Под прочным корпусом бензопилы Хускварна 137 расположен 2-тактный двигатель, топливная система с карбюратором и надежная система зажигания.

Ремонт и настройка карбюратора бензопилы в подробностях на видео

Топливовоздушная смесь для работы двигателя смешивается в карбюраторе. С помощью специальной заслонки можно вручную обеднить или обогатить топливную смесь под определенную цель – к примеру, для распила твердой древесины.

От исправного технического состояния карбюратора напрямую зависит как исправность двигателя, так и производительность бензопилы. Рассмотрим подробнее, как устроен карбюратор бензопилы.

О производителе Husqvarna

Фирма под названием «Husqvarna»была основана в 1687 году. «Husqvarna» (Хускварна) – это лидер на рынке производственной и садовой техники. Входит в шведский концерн, объединяющий в себе несколько компаний. Производящих различные виды техники, начиная от компактных швейных машинок и заканчивая внушительными квадроциклами.

«Хускварна» предлагает своим покупателям максимально расширенный ассортимент специализированной техники и оборудования. В последние годы компания увеличила число запатентованных инноваций. «Husqvarna» твердо стоит на страже прогресса.

Выпускаемая продукция данной марки превращает тяжелый труд (см. как спилить дерево бензопилой) в простое занятие, которое не несет вреда ни человеку ни окружающей среде.

Бензопила «Хускварна 137» относится к технике, выпускаемой под категорией «Лесные профессионалы». Наряду с данной моделью производитель выпускает также универсальные профессиональные бензопилы, воздуходувы и высоторезы. Вся выпускаемая техника отличается компактными размерами и удобством управления. Все бензопилы «Хускварна» отличает три особенности – возможность поглощать излишние вибрации, улучшенная система для фильтрации воздуха, высокая мощность.

Китайский аналог

На рынке можно увидеть более дешевый вариант бензопилы с индексацией 365 XP, но ничего общего со шведской фирмой она не имеет. Это аналоговая подделка, производимая в Китае. Выделяет ее не только дешевизна, но и низкое качество. Чтобы при покупке не ошибиться в выборе, рекомендуется обращать внимание на такие моменты:

• отсутствует металлический шильдик с указанием модели и ее номера;
• топливный фильтр отличается по форме и параметрам от оригинала;
• на крышке фильтра отсутствуют защелки крепления.

При покупке бензопилы цена не должна влиять на выбор. Основное внимание следует уделять качеству и оригинальности изделия. Только это обеспечит долговечность и надежность эксплуатации.

Видео по теме: Легендарная профессиональная бензопила Husqvarna 365

Публикации по теме

Бензопила Husqvarna 135 – незаменимый помощник дома и на даче

Инструкция по настройке и регулировке своими руками

Прежде, чем перейти к настройке бензопилы «Хускварна 137», необходимо осуществить ее монтаж. Перед началом работы нужно изучить устройство бензопилы хускварна 137.

Обязательно надеть перчатки для защиты. Они не входят в комплект поставки, поэтому об их покупке нужно позаботиться заранее. Для начала нужно установить гребенку пилы и закрепить ее двумя винтами. Если не установлены цепи и шины, их также следует поставить на свое место. Для этого нужно снять крышку и закрепляющие ее гайки. Если на цепи есть транспортировочная прокладка, ее нужно удалить.

Отрегулируйте натяжение цепи при помощи регулировочного винта

Важно, чтобы захват при этом мог войти в отверстие в шине. Для продвижения захвата нужно провернуть регулировочный винт против часов стрелки

Таким образом можно добиться правильного положения захвата. Далее нужно подготовить цепь к установке. Для этого выбирается ее правильное положение. На цепь ставится звездочка, которая расположена за барабаном сцепления. Цепь пропускается между зубцами звездочки. Верхнюю часть направляющей шины нужно переместить в канавку опоясывающей ее шины.

Направляющую шину удерживать относительно корпуса бензопилы, чтобы установить крышку сцепления.

Затем вставляются регулировочные гайки и затягиваются вручную. После полной регулировки цепи их можно будет затянуть окончательно. Узнать, как отрегулировать карбюратор можно в инструкции-приложении к данной модели пилы. Настройка карбюратора хускварна 137 обычно не вызывает никаких проблем.

Когда монтаж окончен, можно перейти к настройке бензопилы «Хускварна 137».

• Для начала нужно установить выключатель пилы на положение «Вкл» («On»).
• Затем рычаг заслонки холостого хода вытянуть до упора.
• Потянуть шнур стартера резким движением руки (но не более десяти раз).

Если звук двигателя раздался раньше, чем вы совершили 10 рывок, можно переходить к следующему шагу.

Далее нужно перевести рычаг для переключения режимов в положение «HalfChoke». Это будет означать, что воздушная заслонка будет наполовину закрыта. Далее нужно совершать рывки шнура стартера до тех пор, пока двигатель не будет запущен. После запуска двигателя ему нужно дать поработать около пяти секунд. Затем, чтобы двигатель вернулся к работе со скоростью холостого хода, нужно нажать и отпустить пусковое устройство для двигателя.

Чтобы запустить и настроить уже прогретый двигатель, нужно:

• Установить выключатель пилы на положение «Вкл» («On»).
• Направить ручку смены режима на о.
• Правой рукой нужно дергать шнур, пока двигатель не начнет работать.
• Нажать устройство пуска двигателя, чтобы он вернулся к скорости холостого хода.

Процесс разборки и сборки смотрите на видео:

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

1. Отсоедините верхнюю крышку и снимите ее.
2. Аккуратно достаньте мембрану топливного насоса.
3. В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
4. Открутите нижнюю крышку.
5. Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
6. Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
7. В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа. Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы.

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Современные бензопилы имеют сложную систему и состоят из нескольких основных узлов, которые периодически требуют обслуживания и регулировки. В этой статье поговорим о том, как отрегулировать карбюратор на бензопиле Хускварна.

Техника безопасности по эксплуатации устройства Хускварна

Ввиду того, что «Хускварна 137» является высокоскоростным режущим инструментом, необходимо придерживаться некоторых правил техники безопасности.

Чтобы не произошло несчастного случая, внимательно ознакомьтесь с данной инструкцией.

Провод свечи зажигания необходимо отключать при транспортировке, чистке

Важно следить, чтобы он не контактировал со свечой зажигания, чтобы избежать внезапного включения цепи

При работе с пилой необходимо надевать защитную одежду: обувь на нескользящей подошве со вставками из стали, специальные перчатки (не входят в комплект поставки), маску или защитные очки (противотуманные). Волосы должны быть прибраны выше плеч. Если вы постоянно пользуетесь бензопилой, необходимо периодически проверять слух у специалиста. Бензопилой должны пользоваться только взрослые. Нельзя подставлять части тел под пилу, когда работает мотор. Во время работы пилы нужно ограничить присутствие детей и животных минимум на десять метров. Нельзя использовать цепную пилу в момент алкогольного опьянения, а также, когда вы расстроены, подавлены или утомлены. Не приступайте к работе до тех пор, пока на вас не будет защитной одежды и не будет оборудовано рабочее место. Работать с пилой нужно только в хорошо проветриваемом месте. Когда вы спиливаете сук, будьте готовы отскочить в момент окончания работы, чтобы вас не ударило срубленным суком дерева. Укладывать пилу на поверхность можно только после того, как она будет выключена. Прежде, чем включить пилу убедитесь, что при работе цепь не сможет ни с чем войти в контакт. Техническим обслуживанием вашей бензопилы должен заниматься только специалист. Ручка пилы должна быть чистой, не испачканной машинным маслом. Крышки резервуара для масла и топлива всегда должны быть плотно закрыты. В качестве запчастей нужно использовать только аксессуары от . Во время заправки топлива нельзя курить. Заправлять пилу нужно на голой земле на открытом воздухе. Не допускается делать этого в помещении. Перед запуском мотора бензопилы необходимо отойти на десять метров от того места, где осуществлялась заправка. Перед заправкой обязательно дайте пиле остыть. Если движущаяся цепь будет касаться какого-либо объекта, может произойти обратный удар – быстрое движение прибора вниз и вверх. Это может привести к полной потер контроля над бензопилой и дальнейшим серьезным повреждениям.

Поэтому никогда не пытайтесь поворачивать пилу при извлечении из нижнего запила, а также не пытайтесь пилить несколько бревен в один момент.

Никогда не пилите только кончиком бензопилы. Применяйте направляющие шины, которые помогут смягчить обратный удар.

«Хускварна 137» – это незаменимый помощник на загородном участке или даче. Она отличается современным дизайном, высокой мощностью, компактными габаритами и небольшим расходом топлива. Это, пожалуй, одна из лучших бензопил любительского уровня. При правильной эксплуатации и соблюдении всех правил техники безопасности, она прослужит своему владельцу верой и правдой не один десяток лет. О возможных неисправностях бензопилы хускварна 137 читайте в другой нашей статье.

Регулировка карбюратора бензопилы – когда требуется процедура?

• Мотор вообще не заводится, или глохнет сразу же после того, как завелся – причиной этому может служить дефицит горючего в паре с переизбытком воздуха;
• Повышенное потребления топлива – в таком случае стремительно увеличивается количество выхлопных газов. Причину в данной ситуации следует искать в увеличении количества топлива и снижении количества воздуха;

Также существует ряд механических причин, которые приводят к необходимости регулировки карбюратора. К ним относится:

• Сильная вибрация – она приводит к повреждению защитного колпака, результатом чего станет потеря фиксации всех трех регулировочных винтов;
• Износ поршневой части мотора – в такой ситуации регулировка карбюратора лишь на время продлит работу инструмента. Для полного устранения неисправности придется полностью заменить поршневую группу;
• Образование засоров – они появляются в результате использования некачественного бензина, повреждения фильтра или окалины. В таких случаях потребуется демонтировать, разбирать и производить чистку карбюратора.

В любом из перечисленных случаев лучше не затягивать с процедурой регулировки или промывки узла. В противном случае это приведет к поломке других, не менее важных элементов бензопилы.

Регулировка карбюратора Хускварна 142

Регулировка карбюратора бензопилы 142 Хускварна происходит в нескольких направлениях. Поскольку карбюратор отвечает за смешивание топлива с воздухом в оптимальной пропорции, то одним из направлений регулировки будет качество топливной смеси. Второе направление регулировки карбюратора бензопилы связано с уменьшением подаваемого топлива. Необходимость такой регулировки часто обусловлена неполным сгоранием топлива и выходом его в виде густого дыма.

Инструмент, который понадобится для регулировочных работ:

1. Специальные отвертки для регулировки винтов (приобретаются в специализированных магазинах);
2. Тахометр (некоторые опытные владельцы бензопил при отсутствии тахометра ориентируются на слух);
3. Крестовая отвертка;
4. Компрессор с продувочным пистолетом.

До начала работ по наладке, хорошо бы провести диагностику бензопилы. Стоит удостовериться в том, что фильтр находится в пригодном состоянии, замена не требуется. Проверьте, нет ли затруднения подачи топлива. Обязательно удалите с узлов и с самой бензопилы грязь и пыль. Поскольку регулировка потребует разборки агрегата, то необходимо запомнить правильное расположение запчастей. Не запутаться поможет инструкция по эксплуатации бензопилы, в которой имеется схема сборки. Но даже если схемы по какой-то причине не оказалось, можно все заснять на камеру мобильного телефона.

Итак, инструменты есть, диагностика проведена, приступаем к регулировке.

Регулировка винта (L)

Настройку карбюратора Хускварна 142 начинаем с установки заводских настроек на выключенной пиле. После этого запускаем пилу, даем ей поработать несколько минут. Далее проворачиваем винт (L) по направлению движения стрелки часов, пока не найдете момент, где двигатель набирает наибольшие обороты. Поймав нужный момент, прокрутите винт на четверть оборота в противоположном направлении. В случае передвижения цепи, потребуется регулировка винта (Т).

Регулировка винта (Н)

Регулировка винта, делается в первые 10 секунд эксплуатации двигателя на предельных оборотах. Как отрегулировать карбюратор на бензопиле Хускварна 142 на самых больших оборотах. Для наладки достаточно повернуть винт (Н) на четверть оборота по направлению движения часовой стрелки. Заметив, что максимальная нагрузка не набрана, повторяем все манипуляции. Для окончания регулировки потребуется тахометр, который надо подключить к включенной пиле. Если произведена недостаточная наладка, что заведенный мотор будет издавать неестественные визжащие звуки. В ситуации, когда с регулировкой переусердствовали появиться большое количество дыма.

Регулировка винта (Т)

Работа с этим винтом очень простая. Она заключается в поворачивании винта по направлению движения стрелки часов. Поворачивать винт следует ровно до той секунды, когда цепь начнет движение. Как только движение началось, винт поворачивается в противоположную сторону до прекращения движения цепи.

Весь ход регулировки карбюратора должен выполняться в той последовательности, как рассказывалось выше.

Чтобы оценить, правильно ли выполнена на Хускварне 142 настройка карбюратора, посмотрите, как работает бензопила после выполнения наладки. Инструмент показывает стабильную работу, как на низких, так и на самых больших оборотах. Обороты должны легко набираться. Мотор функционирует без лишних чужеродных шумов, не глохнет. Проверьте работу двигателя. Сделать это легко. Несколько раз резко надавите на курок газа

Обратите внимание, что при нажатии курка обороты должны очень быстро увеличиваться, а при спускании понижаться. Если все идет именно так, то настройка выполнена без ошибок

Помимо потребности в регулировке карбюратора при какой-то неисправности инструмента, существуют еще два случая, в которых регулировочные работы просто необходимы. Первый случай – это смена используемой топливной смеси, а второй – это перед подготовкой к летнему сезону после зимовки и наоборот. У владельца электроинструмента всегда есть выбор действовать самостоятельно или обратиться в сервисный центр для проведения данных работ специалистами. Не стоит приступать к настройке карбюратора, не имея никакого аналогичного опыта.

К сожалению, далеко не всегда регулировка карбюратора помогает в решении проблем. Зачастую причиной неудовлетворительной работы инструмента может стать поломка той или иной детали. Если самостоятельно не удается найти причину той или иной неисправности, то лучше показать свой инструмент профессионалам в специализированном сервисном центре. Работа специально обученных людей обойдется намного дешевле, чем сломанный своими руками электроинструмент.

Ремонт карбюратора бензопилы Хускварна 365

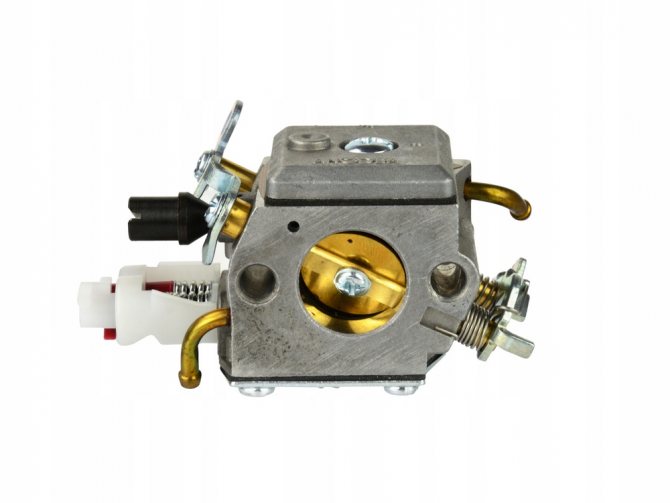

Карбюратор Walbro HD 6B бензопилы Хускварна 365 достаточно надежен и неприхотлив. Как правило, проблемы с ним начинаются при очень долгой эксплуатации бензопилы. Происходит это из-за усталости некоторых частей карбюратора, что влечет потерю его герметичности.

Например, после длительной эксплуатации бензопилы обнаруживается течь топлива из-под карбюратора. Дело в том, что игла не полностью закрывает клапан, и карбюратор заливает. Причиной этому может быть: потеря формы управляющей мембраны, износ конуса иглы или потеря упругости пружины рычага.

Клапан

При ремонте всегда обращайте внимание на работу клапана, он должен свободно ходить, без подклинивания (см. фото выше).

Использование типа топлива, не соответствующего тому, который рекомендует производитель, также влечет плохие последствия. Агрессивные составляющие такого топлива при длительном воздействии деформируют мембрану в импульсной камере. Это приводит к тому, что мембрана совершает малую амплитуду колебаний. Соответственно меньше топлива поступает в карбюратор, и топливно-воздушная смесь обедняется.

Проблемы наступают и при загрязненном топливе в бензобаке. Грязь попадает в фильтрующий элемент в карбюраторе, в результате чего уменьшается его пропускная способность (происходит обеднение топливно-воздушной смеси). После длительной работы, бак бензопилы необходимо тщательно промывать. Карбюратор после долгого простоя необходимо продувать сжатым воздухом (при помощи насоса или компрессора).

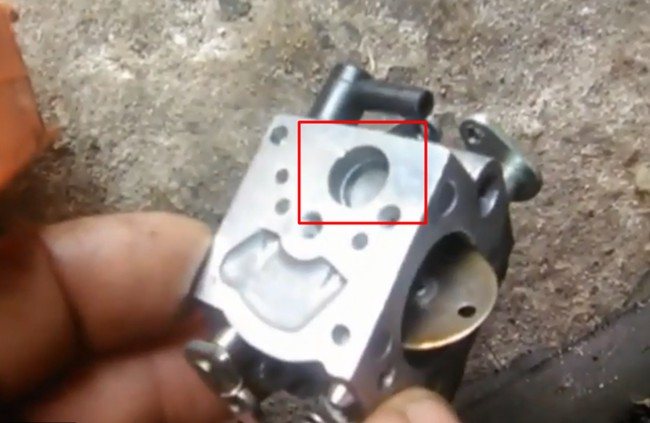

При чистке обязательно нужно прочистить фильтр-сеточку в самом карбюраторе (ее месторасположение отмечено на фото выше).

Что касается изношенных деталей карбюратора. Необходимо как минимум раз в полгода разбирать карбюратор и производить его визуальный осмотр на наличие поврежденных деталей. Заменить их можно, приобретя соответствующий ремкомплект в специализированном магазине.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Смотрите » Технические характеристики и регулировка карбюратора полупрофессиональной бензопилы Stihl MS-230

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

1. Открутив удерживающие крепления, снимаем верхний кожух пилы.
2. Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
3. Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
4. Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией

При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.

Назначение, конструкция и принцип действия карбюратора.

Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.

В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.

Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.

Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:

1. Цепь не движется на холостом ходу.
2. Двигатель разгоняется плавно и быстро.
3. Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.

К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.

Главная страница » Регулировка Карбюратора Косы Хускварна 235 Р

Как установить ремкомплект?

Если проблема коснулась карбюраторной форсунки, можно попробовать своими руками устранить серьезную неисправность. Однако завод-производитель рекомендует с данной неприятностью бороться только заменой узла.

Чтобы снять карбюратор, нужно полностью очистить пилу от опилок и стружки. Для этого необходимо применять компрессор и пистолет с сжатым воздухом. Далее откручивается крышка фильтра и снимается фильтрующий элемент. После этого отсоединяются все привода и тяги дросселя от карбюратора husqvarna. Теперь можно снять карбюратор с пилы.

Далее нужно полностью разобрать карбюратор и заменить все элементы, который предлагает ремкомплект. А именно, запчасти и прокладки. Это убережет в будущем от поломок.

Теперь вы знаете, как выполняется регулировка карбюратора известной бензопилы хускварна 137.

Как отремонтировать карбюратор хускварна своими руками?

В процессе эксплуатации и диагностики могут обнаружиться дефекты в карбюраторе. Большинство из них можно устранить самостоятельно при минимуме знаний и без обращения в специализированный центр ремонта.

Среди методов устранения можно выделить:

• Замена различных прокладок в местах соединения герметичных деталей;
• Чистка или замена фильтрующих элементов карбюратора;
• Замена элементов насоса или клапанов;

Практически все вышеперечисленные детали можно позиционировать, как ремкомплект, который используется для мелко-срочного ремонта карбюраторов. После их установки, карбюратор бензопилы хускварна 137 может надолго забыть про неисправности, а регулирование станет проще.

Технические характеристики модели

Среди главных преимуществ бензопилы Хускварна в 137-ой модификации нужно выделить ее солидные заводские параметры.

Они включают:

• мощность двигателя – 2,18/1,6 кВт;
• обороты на холостом ходу/максимальные обороты ДВС – 3000/12000 об/мин;
• возможная длина устанавливаемой шины – 33–38 см;
• толщина звеньев цепи – 1,3 мм;
• масса с полными баками горючего и масла цепи – 4,7 кг.

Эта бензопила Husqvarna отличается от других популярных рыночных аналогов сравнительно низким расходом горючего. Во время работы под средними нагрузками этот параметр составляет 300 мл топливной смеси за час. При возрастании оборотов мотора бензопилы этот показатель практически не меняется.

Регулировка тормоза цепи

Тормоз цепи часто не срабатывает по причине засорения смазкой или опилками тормозной ленты и пространства под крышкой. Следует очистить все части от засоров. Возможно, лента просто износилась, тогда ее необходимо заменить.

Работа тормоза цепи восстанавливается при помощи механической чистки

Некоторые части бензопилы изнашиваются быстрее, чем остальные. К ним относятся ведущая звездочка, шина, цепь, антивибрационные элементы. Для быстрой замены запчасти лучше всегда иметь под рукой. Не стоит пренебрегать и заточкой цепи.

https://benzopilok.ru/remont/neispravnosti-benzopily-husqvarna.htmlhttps://b-dom64.online/instrumenty/remont-benzopily-huskvarna-137-142-240-365-svoimi-rukami-video.htmlhttps://diz-cafe.com/tech/remont-benzopily-svoimi-rukami.html

Комплект поставки бензопилы

При покупке садового инструмента бренда Husqvarna заказчик получает все необходимое для эксплуатации, обслуживания и ремонта бензиновой пилы.

В комплектацию модели входит:

• фирменные шина и цепь;
• защитный пластиковый чехол для шины;
• дополнительная свеча зажигания;
• масло для смазки цепи;
• комплект ключей для сборки;
• инструкция по эксплуатации.

За отдельную плату производитель может включить в рыночный комплект поставки бензопилы фирменное масло Husqvarna для 2-тактных двигателей, а также сумку-чехол для транспортировки из плотного непромокаемого материала. Различные насадки, повышающие функциональность садового инструмента в хозяйстве, заказываются покупателем отдельно.

Инструкция по эксплуатации бензопилы

Бензопила «Хускварна 137», как и другие модели данной марки, оборудована инерционным автоматическим тормозом цепи. Это деталь изобрели инженеры, трудящиеся в «Хускварна». Сейчас большая часть производителей до сих пор выпускают бензопилы с контактным тормозом. То есть, тормоз включается при взаимодействии с рукой при обратном ударе. На практике же такой контактный тормоз может и вовсе не сработать. Не забывайте ухаживать за двигателем, чтоб узнать как разбавлять бензин с маслом для бензопилы читайте эту статью.

Автовибарционная система данной модели работает по принципу «двух масс». Другие системы производитель не выпускает.

«Хускварна 137» оснащена высокопрофильной профессиональной цепью (как и у бензопилы Stihl). Это еще одно отличие от бензопил с низкопрофильной цепью. У бензопил с высокопрофильной цепь на сорок процентов выше. Это особенно бросается в глаза при больших объемах работ. Кроме того, такие бензопилы сохраняют высокую работоспособность даже при работе с загрязненной древесиной.

Одна из наиболее распространенных ошибок при запуске «Хускварна 137» – закрытие воздушной заслонки без включения зажигания.

Получается, что смесь топлива поступает в цилиндр. А искры не возникает, воспламенения не происходит. После этого придется выкрутить свечу, протереть и вкрутить ее обратно. Поэтому стоит запомнить, что все бензопилы «Хускварна» имеют комбинированную заслонку, и зажигание в них будет включаться на автомате в тот момент, когда рычаг заслонки будет выдергиваться. Ошибок при этом возникнуть не должно.

Устройство, инструкция по техническому обслуживанию инструмента

Устройство бензопилы Хускварна 137: простая конструкция бензопилы состоит из блока с двухтактным двигателем, воздухоочистителем, сцеплением, топливным и масляным резервуаром и направляющей шины с режущей цепью. И цепь, и шина — это сменное оборудование, вполне заменяемое аналогами после окончательного износа (допускается установка комплектующих длиной 15 и 13 дюймов).

Топливо и масло, смазочные материалы для husqvarna 137

Двигатель бензопилы Хускварна предназначен для работы на неэтилированном бензине. Лучший выбор для данной модели — это бензин АИ-95 или АИ-92. Отношение количества бензина к количеству масла составляет 40:1, в итоге оператор получает 2,5% смесь. Топливо замешивается отдельно, в специальной чистой емкости для смешивания.

Масло, рекомендуемое для двигателя бензопилы Хускварна: рекомендация производителя масло для двухтактных двигателей с воздушным охлаждением Partner или оригинальное husqvarna. Для смазывания шины и цепи также используйте целевое масло от husqvarna или Partner.

Масло для двухтактных двигателей PARTNER Масло Husqvarna HP 2-тактное

Продолжительность работы бензопилы Хускварна 137

Средняя продолжительность работы бензопилы Хускварна на одной заправке составляет 30-40 минут, в зависимости от степени нагрузки. После выработки топлива при необходимости продолжения работы следует заглушить двигатель, дать ему остыть и дозаправить инструмент.

Основные причины неисправностей бензопилы Хускварна 137 и способы их устранения

Таблица 1. Причины неисправностей husqvarna 137 и способы их устранения

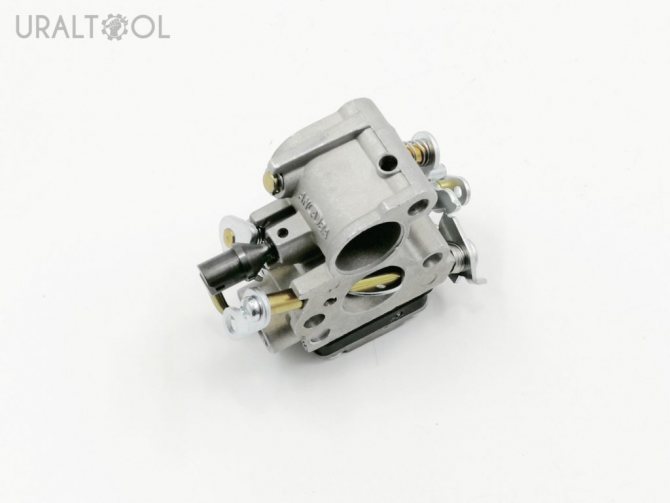

Настройка карбюратора: основные моменты

Обратная сборка карбюратора проводится только после полной очистки, высыхания и продувки сжатым воздухом. При этом не забудьте о том, что некоторые прокладки и уплотнители даже в случае отсутствия повреждений подлежат замене.

К регулировке карбюратора можно приступать при условии его правильной дефектовки, качественной сборки и безупречного обратного монтажа на двигатель.

Принципы настройки карбюратора:

• винтами Н и L регулируется соотношение воздуха и горючей смеси, т.е. положение дроссельной заслонки. Закручивание винтов по часовой стрелке приводит к обеднению смеси и переходу мотора на низкие обороты. При откручивании (против часовой стрелки) смесь обогащается, а обороты двигателя растут;
• винт Т отвечает за регулировку оборотов холостого хода: поворот его по часовой стрелке даёт увеличение их количества, против – уменьшение;
• винты регулируются в порядке L-H-T.

Калибровка карбюратора бензопилы

Общий алгоритм регулировки выглядит примерно так:

1. Вначале наибольшие обороты холостого хода находятся путём поворота винта L с последующим возвратом на ¼ оборота против часовой стрелки. Если цепь вращается на холостом ходу повернуть в этом же направлении винт Т до её полной остановки.
2. При прогретом двигателе, работающем на полном ходу следует повернуть винт Н на ¼ оборота влево, после чего дать двигателю 10 с поработать проверить показатель максимальных оборотов с помощью тахометра. Он должен отвечать цифре, указанной в паспорте инструмента.
3. После калибровки винтами L и Н с помощью винта Т выполняется настройка оборотов холостого хода. Если всё сделано правильно, двигатель будет работать равномерно во всех его положениях.

Памятки для калиьбровки карбюратора на корпусе бензопилы

По завершению регулировки остаётся установить обратно крышку бензопилы с изолирующей прокладкой, после чего можно приступать к основной работе. Если настройки правильные, двигатель бензопилы будет получать оптимальную топливную смесь. Это обеспечит его нормальный КПД, а также общий комфорт и безопасность работы с инструментом.
