Особенности обслуживания и самостоятельного ремонта бензопил марки Хускварна (Husqvarna)

Бензопилы Husqvarna являются незаменимыми помощниками в хозяйстве. С помощью бензиновой моторизованной техники можно выполнять разные работы, связанные со строительством, лесозаготовкой и простым обрезанием сучьев. При правильном обращении с инструментом он будет служить долго, но в процессе эксплуатации в результате интенсивных нагрузок происходят разные сбои в работе.

При выявлении мелких поломок не обращаются в сервисные центры и мастерские, текущий ремонт бензопилы Хускварна выполняют самостоятельно, при этом необходимо исследовать и разобрать вероятные причины дефектов и способы их устранения.

Почему не заводится и что делать

Среди неисправностей бензопилы Хускварна выделяют слабый запуск двигателя. Мотор или совсем невозможно завести, или он плохо заводится.

На вопрос, почему не заводится бензопила, однозначного ответа нет. Главной сборочной единицей инструмента является двигатель. На стабильность работы влияют такие условия:

• смешивание топлива;
• воздух;
• наличие искры;
• смазка.

За каждый фактор отвечает свой рабочий узел:

• за горючую смесь — карбюратор;
• за воздух — система очистки, в частности, воздушный фильтр;
• за искру — механизм зажигания и свеча;
• смазку — смазочная система и бензин.

К распространенной причине того, что бензопилы не заводятся, относят несоблюдение алгоритма запуска. Моторный агрегат должен запускаться только после полной сборки всех деталей:

• шины;
• пильной цепи;
• колпаков.

Тормоз цепи всегда включен. Чтобы не потерять контроль над инструментом, нельзя стартовать в воздухе.

Запуск мотора в холодном состоянии производится так:

1. Кладут инструмент на землю, наступают правой ногой на заднюю ручку, левая рука расположена на передней рукоятке.
2. Пила находится в устойчивом состоянии, цепь не касается грунта.
3. Правой рукой берут рукоятку стартера, тянут шнур, при этом его не закручивают вокруг руки.
4. Как только произойдет первая вспышка, возвращают рычаг воздушной заслонки в начальное положение, открывая ее, и повторяют старт.
5. Газуют и отпускают. Блокировка отключается.
6. Переводят мотор на холостые обороты за счет быстрого выключения газового ограничителя.

Запуск теплого двигателя осуществляется в той же последовательности, но без открытия заслонки.

Если старт произведен правильно, но двигатель не работает, возможная причина — отсутствие топлива в баке, или не заполнена топливная камера карбюратора. Проверяют бак и камеру, наполняют их смесью.

При неисправности зажигательной системы осматривают свечу и проверяют на наличие искры на электродах. Если она мокрая (бензин заливает свечу), а искра не обнаружена, деталь выворачивают, просушивают или меняют. Если она сухая, искра присутствует, то проблемы в топливной аппаратуре — засорение, разгерметизация бензозаборника.

Неисправности магнето также подтверждаются слабой искрой. Несмотря на работу зажигания, может отсутствовать вспышка в цилиндре, при этом свеча, вывернутая из цилиндра, влажная. Способ устранения — продувка цилиндра при открытых заслонках карбюратора.

Электроды системы покрываются нагаром или замаслены. Это устраняется с помощью металлической щетки. Свечу промывают, очищают, дав бензину испариться.

Нарушение зазора между боковым и центральным электродами приводит к плохому старту. Нормальный показатель интервала — 0,6-0,7 мм. Его подгоняют способом подгибки.

При повреждениях керамического изолятора, окружающего центральную свечу, или токоведущей жилы провода производят замену.

Если заводится и глохнет

Бензопила Хускварна заводится и глохнет при нажатии на газ. К этому приводит засор жиклера карбюратора и загрязненность фильтра топливного бака. Дефект устраняют следующим образом:

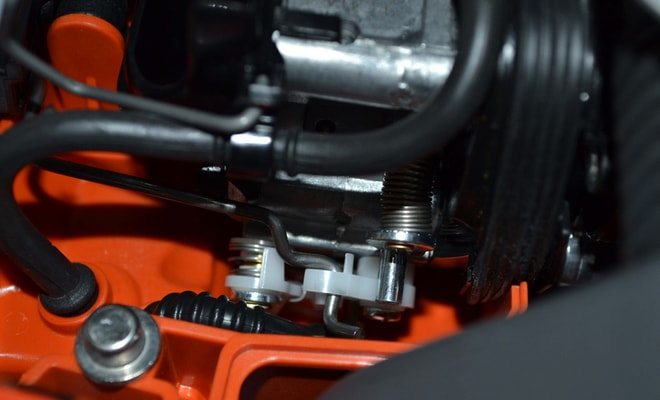

• отсоединяют топливный шланг от карбюратора;
• производят осмотр вытекания жидкости — сапун чистый, если выходит полная струя.

Следующей причиной, почему глохнет бензопила, является загрязнение глушителя выхлопными смолами. Вопрос решается очисткой.

Износ поршневых колец влияет на работу цилиндропоршневой группы. При наличии люфта во время проверки производят замену деталей.

При запуске двигателя агрегат также может заглохнуть:

• в результате попадания воды в смесь;
• из-за слабой цепной смазки;
• подтекания масляного провода;
• засора каналов.

Внимание обращают на цепь:

• при увеличенной сухости прочищают подающие масло каналы, осматривают элементы соединения штуцеров с трубками;
• при течи масла в соединительных точках или наличии трещин на трубках заделывают герметиком.

Мотор не развивает обороты:

• если пригорают поршневые кольца в канавках;
• при износе и потере эластичности резиновых уплотнителей картера;
• негерметичности соединения цилиндра к картеру;
• из-за неправильной установки угла опережения зажигания;
• в результате загрязнения ребер цилиндра и решетки вентилятора;
• при сильной нагрузке сразу после покупки нового двигателя.

Как настроить бензопилу

В процессе осуществления ремонта бензопилы Хускварна своими руками выявляют некоторые неисправности, которые появились в результате неправильных регулировок зажигания и настроек карбюратора.

Механизм отвечает за обороты мотора и настраивается для эксплуатации с учетом нужных условий:

• климат:
• высота над уровнем моря;
• бензин;
• нагрузки;
• применяемое масло.

По умолчанию для продуктивной работы заводские настройки карбюратора бензопилы Хускварна установлены во время проведения испытаний.

Устройство имеет 3 настраиваемые области:

• «Л» — жиклер низких оборотов;
• «Х» — жиклер высоких оборотов;
• «Т» — регулировочный винт холостого хода (ХХ).

Стандартные настройки имеют вид:

• «Х»=11/4 оборота;
• «Л»=11/4 оборота.

Чтобы настроить бензопилу, после обкатки выполняют регулировку карбюратора: сначала занимаются жиклером «Л», затем винтами ХХ «Т» и «Х». При вращении «Л» и «Х» по часовой стрелке качество рабочей смеси «воздух — топливо» ухудшается, при вращении против — обогащается. Вращение винта «Т» по часовой стрелке повышает обороты ХХ.

Ремонт карбюратора выполняется специалистом.

Технические характеристики

Для увеличения производительности, эксплуатационной надежности и долговечности в производстве бензопильного ассортимента задействованы более высококачественные материалы. Также опыт удачного внедрения прошлых разработок, собственные конструкторские решения.

Только приобретая оригинал, можно получить полную уверенность, что мощность и другие свойства бензопилы Хускварна модели 142 управятся с поперечной, диагональной либо продольной распиловкой всех видов древесной породы поперечником до 30 см.

• Эти характеристики определяют пригодность инструмента для заготовки древесного горючего, разделки строй лесоматериалов, формирования крон декоративных и садовых деревьев.
• Возможность эксплуатации пилы с более маленькими и комфортными для работы в недоступных местах шинами, определяет пригодность инструмента для строительства деревянных конструкций специального и общего предназначения.
• Работа с пилой не просит проф квалификации, нужные способности стремительно нарабатываются в процессе самой работы.

Модель Хускварна 142 отличается плотной компоновкой, совмещенной с удобным доступом к регулировочным узлам и заправочным горловинам. Инструмент весом 4,6 кг отлично сбалансирован, поэтому удобно лежит в руках.

Эргономическая форма рукояток обеспечивает надежный захват при выполнении сложных работ. Встроенная система виброзащиты и низкий шумовой уровень способствуют высокой производительности труда и сохранению работоспособности оператора при выполнении объемных работ.

Бензопилы «Хускварна 137» сегодня уже не выпускаются, поскольку на смену им вышла новая усовершенствованная 236-я модель. Однако в обиходе практически в каждом пятом подворье по-прежнему имеется такой аппарат. К тому же для многих он является несменным помощником в хозяйстве. Устройство получилось настолько совершенным, что даже самые придирчивые критики затруднялись назвать хотя бы один его изъян.

Знаете ли вы?Первая в мире цепная пила с бензиновым двигателем Dolmar была представлена немецким предприниматель Емилом Лерпом. Инструмент оснащался двигателем объёмом 245 см3, мощностью 8 л. с., и весил 58 кг.

Как разбавить бензин для бензопилы Хускварна

Для производительной работы и увеличения срока эксплуатации на высокой мощности соблюдают пропорцию масла и бензина для бензопилы, отмеряя мерным бачком соотношение ингредиентов топливной смеси. При приготовлении даже небольшого количества малая неточность влияет на качество горючего.

Для разбавления используют качественный бензин с минимальным октановым числом — RON 90. Если параметр меньше рекомендуемого, двигатель начинает стучать, что приводит к его перегреву и усилению нагрузки на подшипники. При постоянной работе на высоких оборотах выбирают бензин с увеличенным показателем.

Масло рекомендуют использовать 2-тактное.

Чтобы правильно разбавить бензин для бензопилы, применяют такую схему смешивания:

• для моторов с рабочим объемом цилиндра до 80 см³ — 1:50 (2%), т.е. 5 л бензина — 0,10 л масла;
• для двигателей с объемом выше 80 см³ — 1:33 (3%), т.е. 5 л бензина — 0,15 л масла.

Ремонт стартера

Стартер отвечает за пуск агрегата. Сбои в работе свидетельствуют о наличии таких неисправностей:

• лопнула пружина;
• повредился шкив;
• повредился трос запуска.

Последовательность действий по замене изношенного шнура стартера:

• выполняется разборка стартера, механизм снимается, предварительно открутив винты крепления корпуса к картеру мотора;
• шнур вытягивается на расстоянии 30 см через отверстие в шкиве;
• возвратная пружина устанавливается в нейтральное положение;
• отворачивается центральный винт, снимается сам шкив;
• вставляется новый шнур, натягивается, при этом наматывается 3 оборота на механизм и закрепляется винтом;
• затем шнур протягивается через паз в корпусе и рукоятке стартера.

Натяжение возвратной пружины осуществляют вращением на 2 оборота по часовой стрелке, при этом учитывают, что она сжата. При замене сломанной детали пружина должна выскочить после оттягивания внутренней ее части вниз.

Сфера применения

Производитель в эксплуатационной документации скромно отмечает, что данная модель бензопил предназначена для работ любительского непрофессионального уровня. А пользователи в отзывах без опасений называют аппарат полупрофессиональным и отмечают его качество, а также долговечность.

Устройство пригодно для пиления всего, кроме металлических гвоздей и земли. Его технические характеристики позволяют расширить сферу применения почти до профессионального уровня.

Инструмент используется для:

• заготовки дров;
• подготовки и демонтажа строительной древесины;
• формирующих и санитарных обрезок фруктовых деревьев;
• изготовления дизайнерских деревянных деталей для внутреннего ландшафтного оформления.

«Хускварна 137» легко распиливает твёрдые породы деревьев со стволами до 30 см, справляется со стандартной, диагональной, однозаходной и продольной резьбой. А её компактность позволяет работать даже в труднодоступных местах.

Более того, в процессе распиловки усталость ощущается через длительное время, что обусловлено высоким центром тяжести пилы, её зауженной конфигурации и плоским корпусным днищем.

Знаете ли вы?Достоверной информации о первом производителе бензопил на сегодня нет. Это право оспаривают несколько современных производителей. Наиболее подтверждённым фактом является начало производства ручных цепных пил с бензиновым приводом Андреасом Штилем в конце 1920-х. В самом начале XX века были сделаны большие цепные пилорамы, приводимые в движение вручную.

Почему не смазывается цепь

Масло не поступает на пильную гарнитуру в результате нарушения системы смазки цепи. Причины его следующие:

• наличие дефектов в масляном насосе;
• засорение фильтра, каналов;
• дефекты сапуна;
• разрыв масляного шланга;
• несовпадения масляного отверстия на корпусе пилы и шине;
• неисправность шестерни привода.

Демонтаж и разборка деталей позволят исправить выявленные дефекты и устранить их заменой на новые.

Масляный насос отвечает за увеличенную или уменьшенную подачу масла и расположен с правой стороны бензопилы. Из-за его подтекания или загрязнения возможна недостаточная смазка. Его снимают после того, как раскручено сцепление.

Регулировка подачи масла на цепь осуществляется путем настройки масляного насоса.

Как снять и заменить ведущую звездочку

Перемещение цепи по шине осуществляется ведущей звездочкой, которая соединяется с редуктором. Она представляет собой сборочную единицу, вращающуюся за счет подшипника. На конце шины имеется ведомая звездочка с одинаковым шагом по отношению к ведущей. Поэтому при проведении ремонтных работ учитывают все факторы: совпадение шлиц, наличие подшипников, кинематику инструмента.

При изнашивании шлиц производят замену ведущей звездочки, иначе не произойдет сцепление с цепью.

Для того чтобы поменять деталь, необходимо выполнить такие действия:

• открутить гайки крышки шины и снять гарнитуру с помощью рабочих инструментов;
• снять воздушный фильтр;
• выкрутить свечу пилы;
• снять сцепление на бензопиле;
• осмотреть барабан и проверить венец;
• снять звездочку бензопилы;
• при необходимости заменить поломанную деталь на новую;
• собрать все детали в обратном порядке.

Если процесс замены звездочки на бензопиле Хускварна затруднителен, пользуются услугами специалиста.

О компании Husqvarna

Товарный знак шведской промышленной фирмы Husqvarna известен потребителям более 300 лет. Компания была основана в 1689 году в городе Хускварна, изначально позиционировалась как оружейная фабрика.
Знаете ли вы?Канадские мастера восприняли бензопилу как орудие скульптора по дереву. Особую популярность искусство резьбы бензопилой (chainsaw carving) обрело в городке Хоуп в Британской Колумбии, улицы и площади которого нынче все разукрашены созданиями мастеров бензопилы. С 1872 года она попробовала себя в роли производителя швейных машинок, а с 1918 года с заводских конвейеров начали сходить газонокосилки и бензопилы. Сегодня это мировой лидер по изготовлению инструментов для резки дерева и камня, а также садового оборудования.

Но и на этом достижения древнейшей европейской компании не исчерпали себя. Среди новейших её разработок линия роботизированных аккумуляторных косилок бренда Automower.
