Станки токарные настольные ТВ-7М, ТВ-9

Настольный токарный станок ТВ-9 — промышленное оборудование, предназначенное для выполнения токарных работ по металлу в цеховом производстве или в условиях специализированной мастерской.

Функциональное назначение

Настольный токарный станок ТВ-9 способен выполнять следующие виды работ:

• сверление;
• проточка и расточка тел вращения — конических и цилиндрических заготовок;
• отрезка и подрезка торцов;
• нарезание резьб.

Отличительные особенности

Специалисты выделяют несколько ключевых отличительных особенностей токарно-винторезного станка ТВ-9:

• высокое качество обработки металлических поверхностей (шероховатость Ra менее 0,2 мкм при использовании алмазных резцов по стали марки 45);
• использование прецизионных шарикоподшипников радиально-упорного типа для высокой точности токарных работ;
• жесткая конструкция;
• удобная компоновка функциональных узлов и элементов управления;
• высокий уровень надежности системы;
• в комплекте поставляется различные типы оснастки для выполнения широкого спектра работ по металлу.

Технические характеристики

При выборе подобного оборудования первоначально уделяют внимание информации, которая заносится в паспорт.

Скачать паспорт (инструкцию по эксплуатации) станка ТВ-9

Технические характеристики следующие:

1. Максимальный диаметральный размер заготовки: над суппортом составляет 100 мм, над станиной 220 мм. Данный момент определяет то, что станок токарно-винторезный ТВ-9 предназначен для точения относительно небольших заготовок.
2. В центрах может устанавливаться заготовка длиной 525 мм, в патроне 500 мм.
3. Винторезный станок серии ТВ имеет сквозное отверстие в шпинделе с диаметром 18 мм. Оно необходимо в случае, когда заготовка представлена длинным прутом.
4. Есть возможность проводить регулировку скорости вращения шпинделя 6-тью передачами. Скорость вращения может устанавливается в пределе от 60 до 1000 об/мин.
5. Вращение создает электродвигатель, работающий от стандартной трехфазной сети, мощность его составляет 11 кВт. Кинематическая схема представлена зубчатыми колесами, которые изготавливаются из нержавеющей стали.
6. Есть и возможность использовать быструю подачу суппорта, которая имеет показатель в пределе от 0,1 до 0,32 мм/об.
7. Настольный токарный станок ТВ-9 имеет вес 230 кг. При этом показатель может изменятся в зависимости от вида устанавливаемой оснастки.

Технические характеристики токарного станка ТВ-9 указывают на то, что он может устанавливаться как в частных мастерских, так и в заводских цехах. Конструкция имеет относительно небольшой вес, что обуславливает возможность установки без особой подготовки основания.

Кинематическая схема станка

Конструкция агрегата, его главные узлы

Описание главных узлов устройства:

• Своеобразные тумбы. Чтобы повысить надежность конструктива агрегата, проектировщики решили изготовить тумбу токарного прибора из толстого листа железа с ребрами жесткости поперечного и продольного типа. Лицевая и оборотная тумба играют роль опоры, на которую устанавливается станина устройства. В подобный конструктив можно компактно разместить систему управления агрегатом и главные механизмы устройства. В задней части тумбы установлено все необходимое оборудование, включая электродвигатель асинхронный, нужный для шпиндельной бабки. На лицевой панели располагается система управления агрегатом.
• Несущая станина. На это опорное основание фиксируется основная часть конструкционных элементов устройства. Несущая конструкция имеет коробчатую конфигурацию и оборудована двумя направляющими. На лицевом участке перемещается каретка, а на оборотной – задний узел агрегата (бабка).
• Задняя бабка. Она крепится на левом участке главной опоры. На ней закрепляется различный инструментарий.
• Винторезный станок имеет асинхронный двигатель и блок подач. Эти узлы сообщают вращательные движения шпинделя к рабочему валу агрегата. На оборудовании ТВ-4 предусмотрен клиноременной блок передач. Для контролирования степени подачи следует задействовать специальную рукоять. В устройстве исключены одновременные вращательные движения вала и рабочего винта. Корытце, находящееся сверху, предназначено для поступления смазывающей смеси в рабочую систему станка.
• Передняя бабка. Этот узел станка считается основным механизмом агрегата. В нем расположены ось и крепежная система (трехкулачковый патрон), устанавливающая возделываемую заготовку в нужное положение, которая передает на изделие вращательные движения привода.
• Поддерживающий узел металлорежущего устройства (суппорт), держатель, резец. Посредством этих механизмов осуществляется обрабатывание детали, установленных в бабках станка. Суппорт считается узлом передвижения резца в требуемое положение.

Токарный станок ТВ-4

Конструктивные особенности

Проводя обзор настольного токарного станка ТВ-9, следует уделить внимание его конструктивным особенностям:

1. Основой конструкции является станина.
2. Устройство станка классическое, предусматривает наличие передней и задней бабки.
3. Для подачи режущего инструмента имеется суппорт.
4. Инструкция по эксплуатации предусматривает возможность проведения регулировки станка ТВ-9 для получения необходимой резьбы путем смены элементов гитары.
5. На фартуке расположены основные элементы управления суппортом.
6. Коробка подачи.
7. Электродвигатель расположен в нижней части конструкции и спрятан в корпусе. Электрическая схема предусматривает управление многими параметрами путем переключения тумблеров, электрический шкаф находится в верхней части передней бабки.
8. Для защиты мастера во время работы установлен небольшой защитный экран на суппорте, также есть светильник, который должен улучшить условия обработки при плохой освещенности рабочего места.

Электрическая схема станка

Токарный станок ТВ-9 производит Ростовский завод. Данный производитель специализируется на выпуске малогабаритных станков. В сравнении с аналогами ТВ-9 прост в эксплуатации, обладает высокой надежность и ремонтопригодностью.

Токарно-винторезный станок ТВ-7М

Модель пользуется заслуженной популярностью на российском рынке и в странах СНГ. Владельцы мастерских считают станок надежным, экономичным, нетребовательным в обслуживании и простым в ремонте. Впервые потребители могли воспользоваться всеми преимуществами оборудования 35 лет назад, когда Ростовский завод наладил выпуск этой модели малогабаритного, универсального оборудования. Производство продолжается по сей день, что является доказательством высокой популярности устройства.

Особенности оборудования:

• В отличие от станка ТВ-9 позволяет использовать в патроне заготовки не длиннее 275 мм.
• Подходит для создания отверстий, отрезки, проточки, расточки, нарезки резьбы, подрезки торцов деталей из металла, дерева, пластика.
• Имеет шестиступенчатую коробку скоростей.
• Шпиндель смонтирован на трех подшипниках. Два из них расположены в передней и один в задней опоре.
• Пользователь может использовать 8 подач и 6 размеров резьбы без предварительной подготовки гитары к выполнению поставленной задачи.

Станок обеспечивает обработку материалов с высоким классом точности, который сохраняется на протяжении гарантийного срока функционирования. Станок ТВ-7М идеально подходит для выполнения токарных работ в небольших производственных помещениях, а также использования в качестве эффективного инструмента для обучения токарному делу. Продукцию комплектуют разными принадлежностями, инструкцией по эксплуатации и приспособлениями, которые позволяют расширить функциональность оборудования.

Виды проводимых работ

Станок токарно винторезный ТВ-9 предназначен для проведения следующих работ:

1. Создание цилиндрической и конической поверхности. Установленный лимб позволяет перемещать суппорт с режущим инструментом одновременно в продольном и поперечном направлении, за счет чего и получается коническая поверхность.
2. Также при использовании специальной оснастки можно провести и сверление отверстий.
3. Отрезание заготовок выполняется при установке отрезного резца и поперечной подаче.
4. Инструкция по эксплуатации предусматривает возможность выполнения работы по нарезанию различной резьбы на цилиндрической поверхности. Для этого можно проводить настройки гитары сменных колес, которая спрятана в корпусе передней бабки.
5. Подрезка торцов.

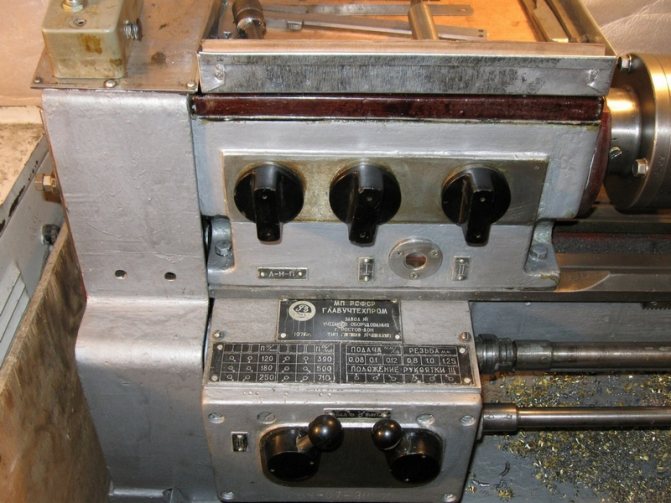

Передняя бабка станка ТВ-9

Электросхема станка ТВ-9 определяет присутствие функции быстрой подачи для ускорения процесса обработки. Назначение модели ТВ-9 токарной группы определяет ее широкую универсальность в применении. При этом она позволяет получать детали с высокоточными размерами и показателем шероховатости. Проведенные тесты указывают на то, что при установке резца с алмазной пластиной в качестве режущей кромки при обработке стали 45 показатель шероховатости не более Ra 0,2 мкм. При точении может использоваться система ручных подач, на органов управления которой нанесена измерительная шкала.

Устройство и работа токарного станка Универсал-3

На станине станка закреплена полая цилиндрическая направляющая. Она является общей базой для основных узлов станка: шпиндельной бабки, суппорта, задней бабки. Другой общей базой для этих узлов является плоская направляющая станины.
В передней части станины под кожухом расположен ходовой винт продольного перемещения суппорта.

На левой стенке передней бабки установлен кронштейн. На нем закреплен электродвигатель привода станка.

Под кожухом, закрывающим кронштейн, расположены шкивы привода вращения шпинделя и механизм привода подач.

Станок поставляется в токарном исполнении. Дополнительные принадлежности, входящие в комплект поставки (см. табл.7), служат для того, чтобы осуществлять с помощью несложных переналадок другие исполнения станка: фрезерно-сверлильное, шлифовальное, фуговальное и т.д.

Ниже описано устройство дополнительных принадлежностей и приведены способы наладки на различные виды обработки.

Резцедержки

В комплект поставки входят две резцедержки: подвижная и неподвижная.

С помощью подвижной резцедержки, смонтированной на каретке, можно обрабатывать конусные поверхности. Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухаря, входящего в один из Т-образных пазов ползуна. В каретке расположены два винта, которые с помощью тех же сухарей крепят каретку к ползуну суппорта.

В общем случае каретка может быть установлена в любом из пазов ползуна суппорта в соответствии с требованиями наладки.

Для обработки конусных поверхностей каретку следует установить на ползуне так, чтобы первоначально нулевой штрих шкалы каретки совпадал с риской на левом торце ползуна. Такая установка осуществляется с помощью одного винта в оснований каретки, который вворачивается в специально предусмотренное для этой цели резьбовое отверстие, расположенное на верхней плоскости ползуна между двумя Т-образными пазами. Цена деления шкалы каретки – 1°.

ВНИМАНИЕ! После разворота каретки на требуемый угол, необходимо, во избежание аварии, надежно зафиксировать ее крепежным винтом, как было описано выше

Цанговый зажим

Зажим состоит из цанги, гайки и кольца, цанга вставляется в конусное отверстие шпинделя, а гайка наворачивается на шпиндель по резьбе. С помощью этой гайки в цанге, перемещающейся вдоль своей оси, зажимается заготовка или режущий инструмент, вставленные в ее внутреннее цилиндрическое отверстие.

Особенности модели ТВ-9

ТВ-9 успешно пошел лабораторные исследования Минобороны РФ, что определяет высококачественную сборку и надлежащую надежность. Охарактеризовать ТВ-9 можно следующим образом:

1. Рациональную компоновку.
2. Оптимальное, продуманное расположение основных узлов и органов управления.
3. Невысокая периодичность обслуживания.
4. Надежность всех установленных узлов.
5. Применимость при изготовлении высокоточных деталей.

Механика станка ТВ-9

Также можно отметить тот момент, что в опорах шпинделя устанавливаются подшипники радиально-упорной группы. Высокая жесткость всей конструкции с вышеупомянутыми подшипниками обеспечивают гашение вибрационной нагрузки, в результате чего уменьшается степень брака при точении. При создании конструкции ТВ-9 учитывалась возможность его дополнительного оснащения для существенного расширения области применения. Описание производителя указывает на то, что модель можно уверенно использовать для обработки деталей, вес которых достигает 10 килограмм. При этом при установке износостойкого резца и выборе оптимальных режимов обработки исходя из материала заготовки за один проход можно провести снятие 4 мм на диаметр.

Информация о производителе

Ростовский завод был основан в далеком 1956 году. На сегодняшний день он входит в группу промышленных компаний КомТех, которая известна в сфере производства станков на протяжении последних нескольких лет. Продукция данного производителя хорошо известна на территории России и других стран СНГ, появившиеся ТВ-4 и ТВ-6 получили широкое применение и популярность практически сразу после поступления в продажу. Компания при проектировании своего оборудования уделяет особое внимание экономичности и достижению низкого уровня эксплуатационных расходов, что позволяет снизить себестоимость изделий и повысить эффективность труда. ТВ-9 отличается от своих аналогов показателем межцентрового расстояния. При изготовлении его основных узлов используются самые различные металлы. Примером можно назвать применение нержавеющей стали при создании корпуса некоторых агрегатов, чугуна при изготовлении станины. Для снижения показателя износа трущихся элементов они изготавливаются из конструкционной стали с повышенной износоустойчивостью, в область трения подается масло.

Фартук

Фартук необходим для подачи суппорта от ходового валика (винта) механическим или ручным способом. Если необходимо выполнить подачу вручную, следует вращать маховик, который расположен на валу-шестерне. Последний смыкается с шестерней, которая находится на валике реечного зубчатого колеса.

Червяк, соединенный при помощи скользящей шпонки с валиком, обеспечивает механическую подачу. Он передает движение на червячную шестерню. От нее по следующему зубчатому колесу и кулачковой муфте движение передается реечной шестерне. Кулачковая муфта соединена с рукоятью, поворот которой приводит к механической подаче.
