Какое оборудование применяется для нанесения гравировки на металле

Во-первых, чаще всего, такая работа выполняется индивидуально, вы становитесь обладателем эксклюзивного предмета.

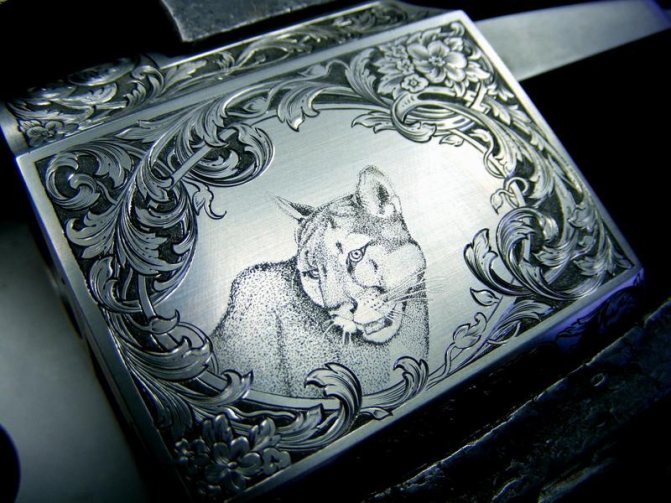

Во-вторых, художественная гравировка выглядит очень красиво.

В-третьих, выполнить ее можно своими руками, в домашних условиях. Гравирование представляет собой нанесение (перенос) рисунка на металлический предмет.

Как сделать гравировку на металле в домашних условиях, какой нужен инструмент или станок или машинка? Какая цена приспособлений для гравировки? Об этом вы узнаете в нашей статье.

Фото:

Какие есть способы гравировки металла?

Существует несколько видов гравировки на металле. Давайте рассмотрим каждый из них.

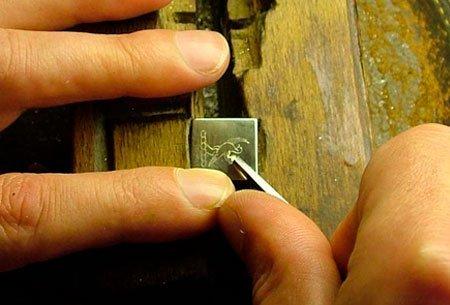

Ручное резание

Этот способ заключается в нанесении на поверхность предмета изображения при помощи режущего стального инструмента. Так на материале создаются линии и точки углубления. Другими словами ручное резание называют художественным гравированием. Это очень долгий и трудоёмкий процесс. Но существуют и более быстрые способы нанесения гравировки.

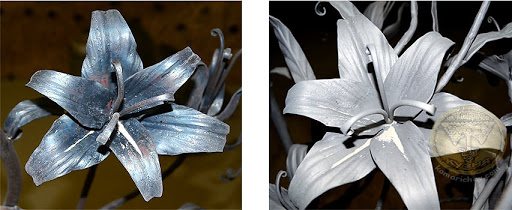

Пескоструйная обработка

Ее суть заключается в том, что поверхность материала повреждается песком или другим порошкообразным веществом, которое распыляется сильным потоком воздуха. Когда песок попадает на поверхность металла, образуется матировка. Зернистость песка позволяет создавать различные эффекты и наносить рисунки при помощи трафарета. Плюсы пескоструйной обработки — универсальность, высокая скорость и гладкость краев гравировки.

Механическая гравировка

Она осуществляется заточенной фрезой. Существует два типа оборудования для механической гравировки — пантограф и компьютеризированное. На пантографе гравируются ювелирные изделия и фамильные украшения. Компьютеризированным методом можно гравировать любое изделие из металла.

Механическим способом можно создавать объёмные изображения, но минус в небольшой производительности.

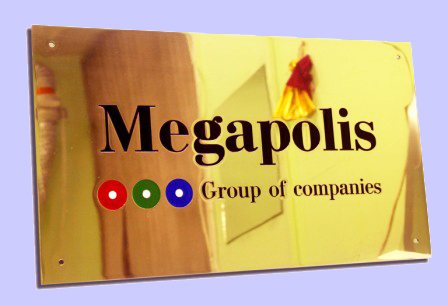

Лазерная сублимация

Это нанесение цветных изображений при помощи принтера или картриджа для сублимации. Для начала нужно сделать трансфер — распечатать изображение, который размещается поверх изделия. А при воздействии высоких температур краска переходит на материал, оставляя на нём изображение.

Лазерная сублимация используется для гравировки многих изделий из металла — браслетов, подвесок, часов и подставок.

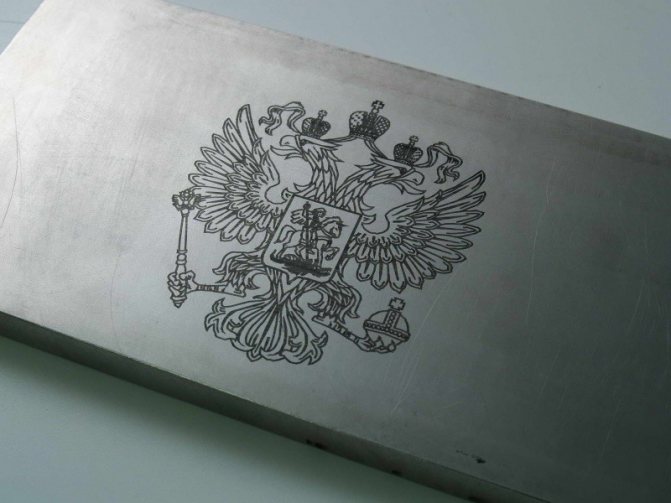

Лазерная гравировка

Это самый распространенный способ гравировки на металле. Рисунок наносится на изделие при помощи сфокусированного лазерного луча. Гравировка происходит засчёт испарения частиц материала.

В отличие от других способов, лазерной гравировкой можно заниматься в промышленных масштабах, благодаря высокой скорости.

Существует несколько видов лазерного оборудования для гравировки, но об этом мы расскажем позже.

Гравировка по металлу с использованием различного оборудования

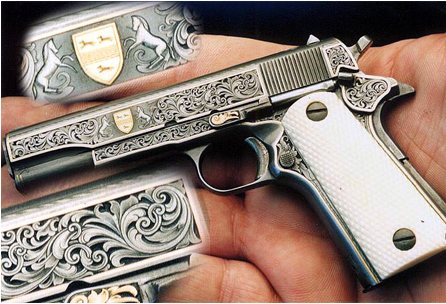

Если заглянуть в историю, то можно увидеть, что ручная гравировка по металлу известна человечеству около пяти тысяч лет.

Выше были рассмотрены общая технология и методы, с помощью которых выполнить гравирование можно своими руками.

Посмотрим, какое оборудование может для этого использоваться.

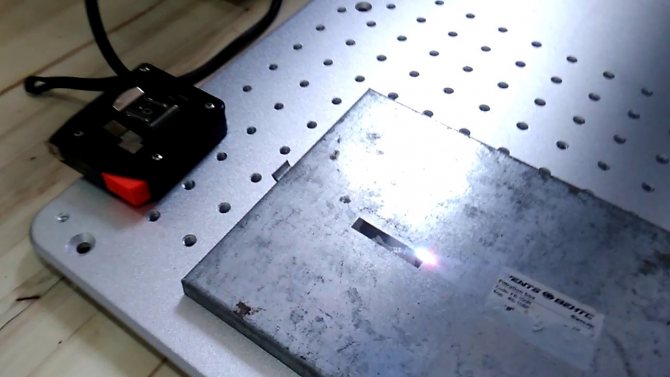

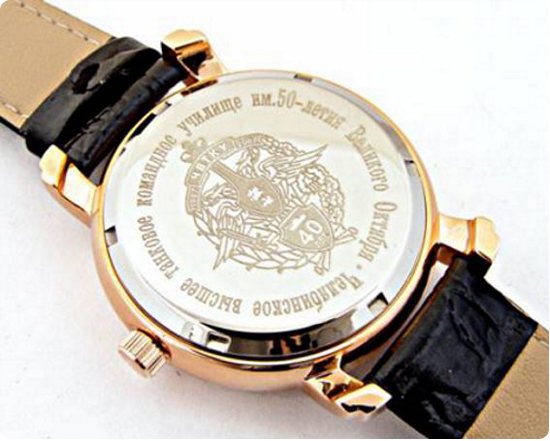

[Лазерная гравировка] на металле отличается своей долговечностью. В этом случае используется паста, которая наносится на предмет перед обработкой. При этом паста наносится на непокрытый материал.

Технология следующая: оборудование направляет лазер на предмет, который под воздействием температуры немного переплавляется, меняется в цвете и испаряется.

С помощью лазера можно делать рисунки различной сложности и не только на металле. Цена ювелирных изделий, выгравированных лазером, высокая.

Фото:

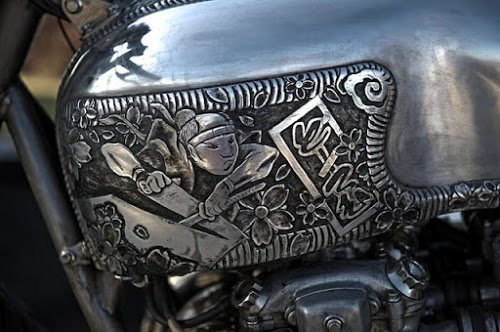

Алмазная гравировка позволяет изделию «играть» на свету за счет образования четырехгранных ямок.

Алмазная гравировка выполняется с помощью специальной фрезы, с помощью которой удаляется верхний слой металла, образуя те самые ямки.

Алмазная гравировка считается долговечной, широко применяется в ювелирном деле и сувенирной продукции. Цена на такие изделия не фиксирована, чаще всего, о ней договариваются индивидуально.

Фото:

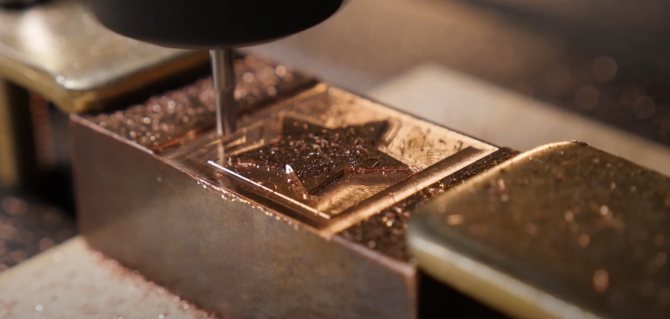

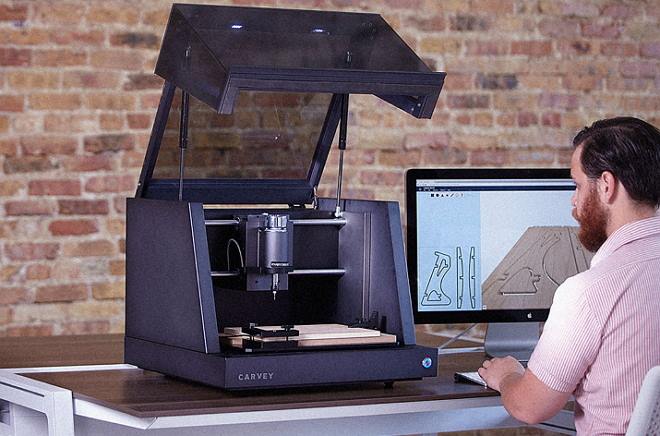

Нанести рисунок на металл можно, используя для этого фрезерный гравировальный станок, который можно не только купить, но и сделать самому.

Фрезерная обработка в виде такого станка необходима в случае мелкосерийного производства (свое дело). В противном случае, это будет лишними тратами. Станок позволяет сделать точный рисунок за счет жесткости всей конструкции.

Такой станок подходит для различных изделий: сувенирная продукция, ключи, брелоки и пр.

Помимо металла гравировальный станок позволяет обрабатывать дерево, стекло, МДФ и пр. материалы.

Если говорить о небольшом производстве, то такой станок будет просто незаменим, он прост в применении, фрезы двигаются быстро и точно. Исключается брак человеческого фактора.

Гравирование, используя данный станок, получается аккуратным и долговечным.

Почему лазерная гравировка лучше?

• Высокая точность и детализация изображения.
• Эстетичность рисунка.
• Долговечность. Гравировка, сделанная другим способом, со временем стирается.
• Отсутствие риска деформации предмета.
• Возможность выполнять массовые заказы, благодаря автоматизации производства.
• Универсальность, ведь лазерным способом можно гравировать не только металл.

Чем растровая гравировка отличается от контурной?

Контурная гравировка подходит для нанесения на изделия печатного текста и цифр на высокой скорости.

Скорость растровой гравировки ниже, но она даёт более качественный рисунок при нанесении изображений.

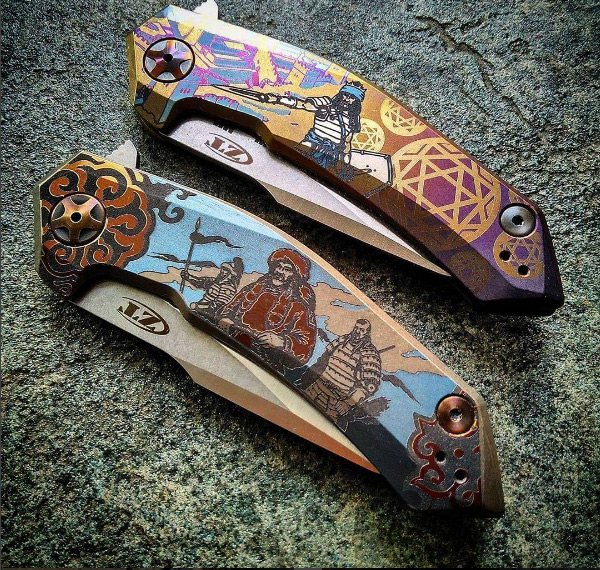

Как сделать цветную гравировку?

У цветной гравировки более сложный технологический процесс, и она возможна только на металлах склонных к окислению, таких как

• титан,
• нержавеющая сталь,
• цирконий,
• алюминий,
• никель,
• латунь,
• серебро.

Цвет проявляется в результате побежалости, возникающей вследствие интерференции света в оксидной плёнке. Оттенок и насыщенность цвета зависят от нескольких факторов:

• длительности воздействия лазерного луча,
• толщины металла,
• теплофизических параметров материала,
• мощности излучения,
• толщины оксидной плёнки.

Например, на титановой пластине при длительности импульса 80 наносекунд, скорости движения луча 24 мм/с, частоте импульсов 95-100 кГЦ и мощности излучения 4,5 Вт получился гравировка фиолетового цвета.

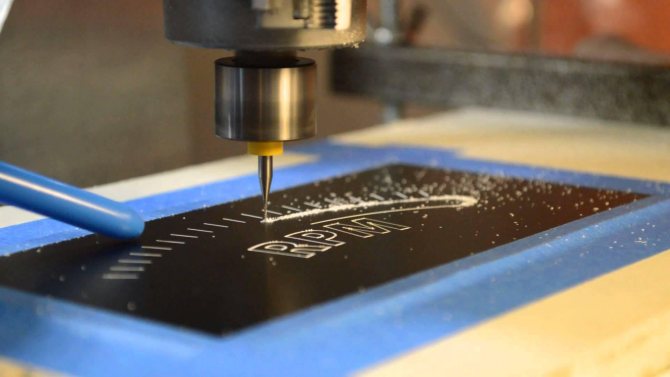

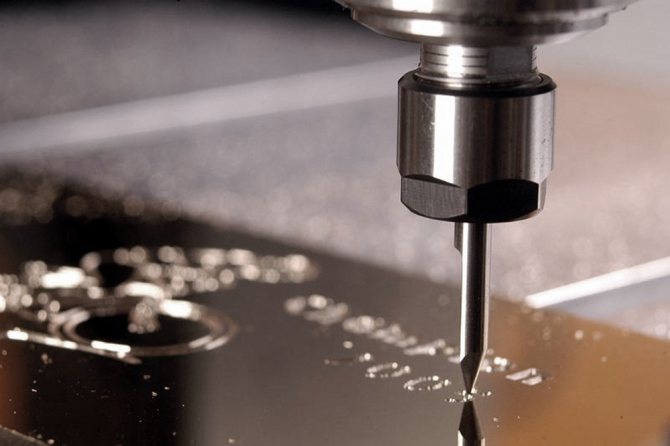

Как делать гравировку на металле на станках с ЧПУ

Фрезерные станки с ЧПУ активно эксплуатируются для создания памятных металлических сувениров. Они дают возможность значительно увеличить производительность и ускорить рабочий процесс. Особой популярностью пользуется нержавеющая сталь, отличающаяся прочностью, эстетичностью, демократичной ценой, устойчивостью к коррозийным изменениям и временному износу. Используемые станки имеют особые крепежные системы для заготовок нестандартных габаритов.

Сегодня гравировка по металлу на станках с ЧПУ пользуется повышенным спросом в ресторанном бизнесе. Наличие логотипа на столовых приборах придает статусность и оставляет приятное впечатление у гостей заведения. Процесс нанесения изображения на фрезерном станке происходит в несколько стадий:

1. Подготовка рисунка в специальной программе.
2. Составление маршрута прохождения фрезы. На данном этапе нужно уделить особое внимание подбору фрезы и частоте её вращения. Также подбирают участок, на котором будет располагаться эскиз будущей картины или надписи.
3. Фиксация заготовки на станке. Если необходимо, сверху наносится специальная смазка, обеспечивающая лучший результат.
4. Закрепление фрезы в шпинделе посредством цанги, имеющей нужный диаметр.
5. Проверка уровня жидкости в механизме.
6. Загрузка программы управления станком и завершение автоматизированной работы.

Существует множество способов нанесения изображений на сувенирную и подарочную продукцию. Однако на протяжении многих лет успехом пользуется гравирование по металлу.

Помимо создания таких шедевров руками мастера, можно воспользоваться высокотехнологичным аппаратами, обеспечивающими высокую точность и отличное качество нанесённого изображения. Они способны создать любые надписи и даже настоящие художественные картины, неподвластные умениям человека. Автоматизированная система самостоятельно устанавливает правильную глубину, а также определяет, какая мощность лазера нужна для гравировки металла и нанесения фото (при лазерной методике).

Чтобы получить оригинальный, качественный рисунок, обращайтесь в . Наши специалисты за максимально короткое время создадут для вас уникальное изделие при помощи лазерного гравировального станка в точном соответствии с вашими пожеланиями.

Обзор оборудования для лазерной гравировки металла

Нанести гравировку лазерным способом возможно либо при помощи оптоволоконного маркера, либо CO2 гравера. Давайте рассмотрим каждый из этих способов.

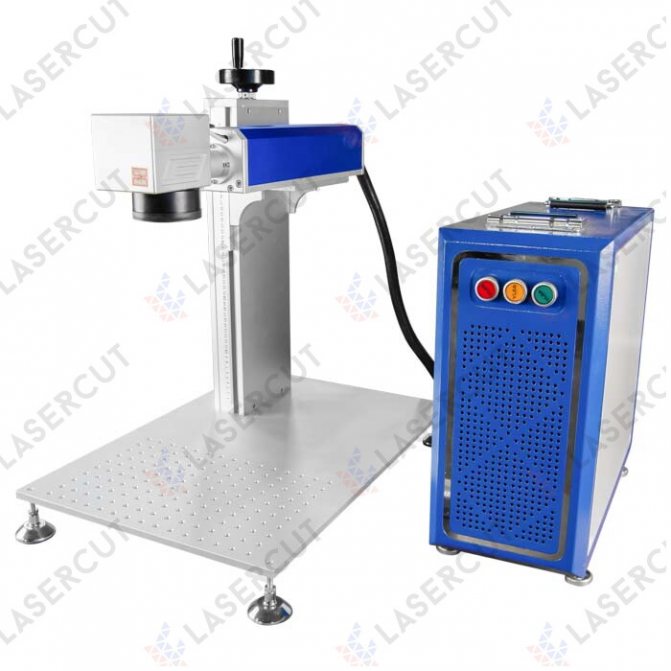

Оптоволоконный маркер

Лазерный маркер считается универсальным оборудованием для гравировки и маркировки металла.

От других способов его отличает несколько преимуществ:

• Отсутствие расходников.
• Высокое качество.
• Простота в управлении.
• Небольшие затраты электроэнергии.
• Высокая скорость работы.
• Не требуется специальных знаний для настройки.
• Бесконтактное нанесение гравировки на изделие.
• Возможность установки поворотного устройства.
• Небольшие габариты.
• Отсутствие термической обработки в зоне реза.
• Можно гравировать разные материалы.

Какие изделия можно гравировать?

На лазерном маркере можно гравировать, как штучные изделия, так и использовать его для серийных производств. Перечислим основные:

• украшения,

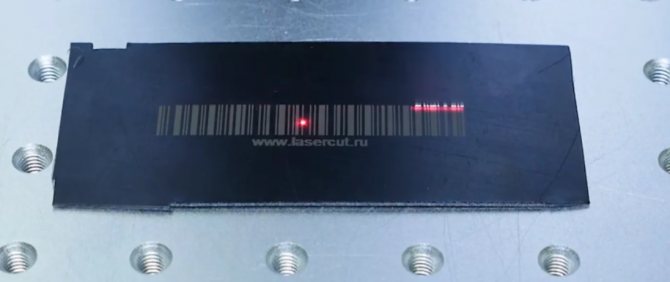

• штрихкоды,
• нанесение логотипов,
• серийные номера,
• шильды,
• брендирование сувенирной продукции,
• таблички,
• визитки и не только.

В каких отраслях применяется волоконный маркер?

• реклама,
• ювелирное производство,
• медицина,
• оборонное производство,
• стоматология,
• торговля,
• кораблестроение,
• автомобильная промышленность,
• инструментальное производство,
• производство электротехники.

Как выбрать лазерный маркер?

Для того, чтобы определиться с выбором лазерного маркера, для начала нужно рассмотреть его основные технические характеристики.

Мощность излучателя

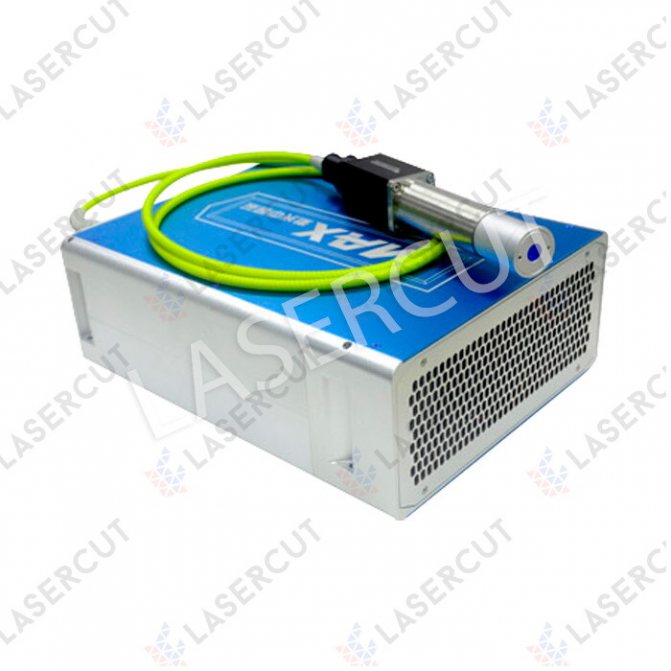

Главное — излучатель, ведь в нем возникает лазерный луч. В Lasercut представлено три вида лазерных излучателей — Raycus, Max Photonics, IPG.

Max Photonics — самый бюджетный, но подходит только для нанесения несложных изображений.

В отличие от него, Raycus лучше держит мощность и даёт равномерную заливку. На маркере с излучателем Raycus можно гравировать сложные и объёмные рисунки и геометрические фигуры. Для некоторых из них может требоваться заливка.

А излучатель IPG позволяет делать цветное изображение на металлах. Кроме того, с ним можно выполнять задачи на больших скоростях и имеет встроенную защиту от отражений.

При выборе излучателя нужно определиться с задачами.

К примеру, на Max Photonics получить чёрный оттенок на нержавейке гораздо сложнее, чем на IPG. Но это возможно.

Размер рабочего поля

Размер рабочего поля лазерных маркеров в среднем составляет от 75/75 до 300/300 мм. Его выбор зависит от размера обрабатываемого изделия.

Бывают маркеры c подъемным столом, например, Wattsan FL LT, со съёмной ручкой и упором для фокусировки, такие как Wattsan FL HH, со стационарным столом — Wattsan FL ST.

У каждого из них есть свои функциональные особенности. Например, маркер FL TT подходит для гравировки крупногабаритных предметов.

Настройка и обслуживание

Перед покупкой станка в компании Lasercut возможна пусконаладка. Она включает в себя установку оборудования, настройку системы управления, проверку электроники и механики, подключение систем безопасности и многое другое. Наши квалифицированные инженеры могут провести обучение для вашего персонала.

Кроме того, возможен сервис, диагностика, юстировка, гарантийное, пост-гарантийное обслуживание и ремонт.

Стоимость

В стандартной комплектации оптоволоконные маркеры стоят в среднем от 300 до 700 тысяч рублей в зависимости от мощности излучателя и функционала. Но также возможна и модернизация станка, например, увеличение мощности или установка поворотного устройства.

ЛАЗЕРНЫЙ МАРКЕР WATTSAN FL HH

Подойдет ли станок CO2 для гравировки металла?

Лазерные станки CO2 предназначены для гравировки многих материалов, кроме металла.

Нанести качественную гравировку на метал на гравере очень сложно, но возможно только в том случае, если он будет покрыт специальным спреем или пастой КТП-8. И далеко не с каждым металлом получится работать на CO2 станке, а только чёрные — сталь и ферросплавы, нержавейка.

Если вы специализируетесь на изготовлении изделий из металла, то, конечно, нужно ориентироваться на волоконный маркер.

Но если работа с металлами не является вашим основным направлением или вы используете станок в любительских целях, то возможно нанесение гравировки и на CO2 станке.

Что представляет собой процедура

Гравировальное мастерство является одним из древних методов отделки металлической поверхности. Изначально оно применялось для придания бытовым предметам изыска, после чего вещи передавались из поколения в поколение. Несмотря на то, что это древнее искусство, сегодня его активно используют как для личных, так и для общественных целей (украшение улиц, городских памятников и т.д.).

Раньше роспись осуществлялась исключительно вручную, без помощи специального оборудования. Теперь для этой цели применяются различные аппараты и приспособления, позволяющие создать любой узор, надпись или картину. В зависимости от того, чем делают гравировку на металле и как именно гравировать (выбор методики), получают различные результаты. Поэтому стоит ознакомиться с доступными способами, так как каждый из них имеет свои особенности.

Можно ли сделать гравировку в домашних условиях?

Если речь идет о механической или ручной гравировке, то, безусловно, да. Достаточно приобрести лишь фрезы и бормашину.

Но если вы планируете заниматься лазерной гравировкой, то стоит учесть, что оборудование для неё стоит гораздо дороже, поэтому окупится лишь в том случае, если ремесло станет вашим бизнесом. Конечно, для серийного производства лучше выделить специальное помещение хотя бы в целях безопасности. Ведь для работы на лазерном оборудовании потребуется стабилизация напряжения и заземление.

Но у нас есть несколько клиентов, которые используют волоконные маркеры в домашних условиях для небольшого производства. Для этого подойдут настольные маркеры с небольшими габаритами.

Общая технология

Техника выполнения бывает ручная и механическая (используется различное оборудование).

Также она подразделяется на штриховую и обронную:

1. Техника штриховой гравировки выполняется нанесением контурных линий и штрихов на предмет. Резьба по металлу не глубокая, затрагивает только поверхность предмета;
2. Обронная, иначе ее называют трехмерной, механическая глубокая техника позволяет добиться объемного рисунка. См. фото.

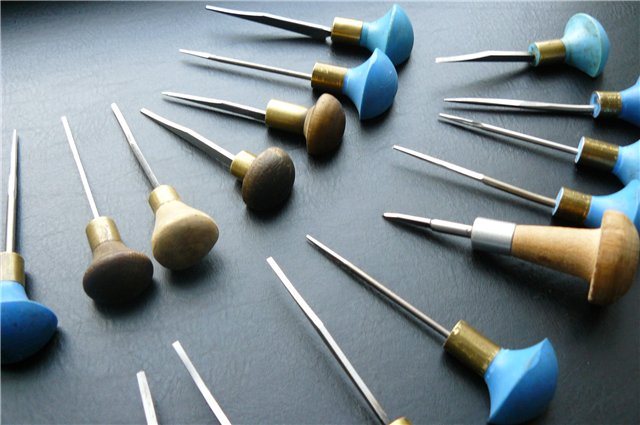

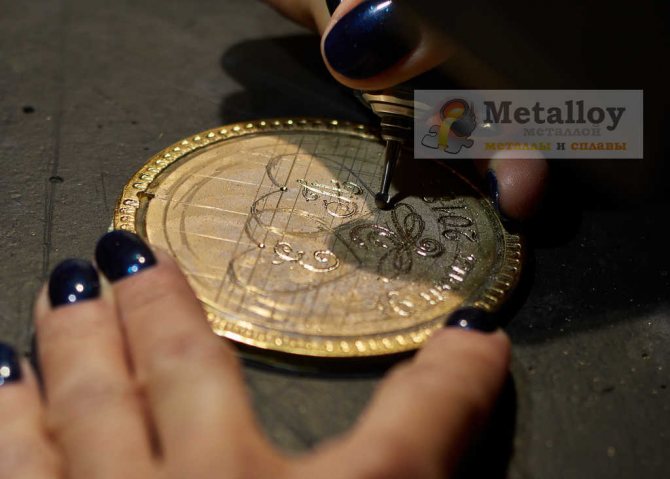

Резцовая гравировка выполняется специальным инструментом – штихелем.

Если задаться вопросом, как сделать ее самому и где приобрести эти инструменты, то ответ прост: данный инструмент продается в тех же магазинах, где можно найти различные художественные принадлежности.

Тончайшие линии делаются мессер-штихелем. Если понадобится сделать параллельные линии, то делаются они реп-штихелем.

Фото:

Для выполнения качественных работ данный инструмент необходимо заточить, для этого используют мелкозернистый брусок, который предварительно смачивают водой, можно маслом.

Доводят штихель «до готовности» изделием из кожи (можно взять старый ремень), покрытым окисью хрома.

Ручная обработка мелких предметов в домашних условиях предполагает наличие специальной подушки, ее легко можно сделать своими руками: берутся два куска материи одинаковых размеров (круглые или квадратные), сшиваются между собой по краю, отступив от него немного, но необходимо оставить небольшой промежуток для того, чтобы можно было засыпать внутрь песок.

Подготовленная форма выворачивается, засыпается просушенный песок, оставшееся отверстие зашивается.

Инструмент для гравирования в виде подушки готов.

Как правильно держать инструмент в руке?

Делать это нужно так, словно вы держите обычную шариковую ручку: указательный палец должен находиться сверху клинка (так называется металлическая часть резца), а большой – придерживает его сбоку.

Работы необходимо выполнять от себя.

В случае, когда нужно изменить направление рисунка, разворачивают подушку с предметом, на котором выполняется нанесение элемента, но не меняют направление движения руки.

Что еще полезно знать о резцах?

Для выполнения гравировки своими руками в домашних условиях сначала желательно потренироваться, чтобы резьба в итоге получилась красивой.

ВАЖНО ЗНАТЬ: Процесс термодиффузного цинкования

Лучше приобрести набор инструментов: квадратным сечением резцов лучше наносить закругленные линии, круглым сечением лучше делать прямые линии.

При работе очень часто появляются заусенцы, избежать которые не получится, но убрать их можно при помощи шабера.

Шабер можно сделать самому. Для этого потребуется напильник, с граней которого нужно сточить насечку.

Перед нанесением поверхность необходимо зачистить мелкой наждачкой и отполировать. Для полировки используется специальная полировочная паста.

Паста легко заменяется окисью хрома (масляная краска). Поверхность предмета необходимо тщательно и энергично растереть. Паста растирается кожаным толстым кусочком.

Примеры гравировки

Гравировка на разных предметах имеет свои особенности. Давайте рассмотрим несколько примеров изделий.

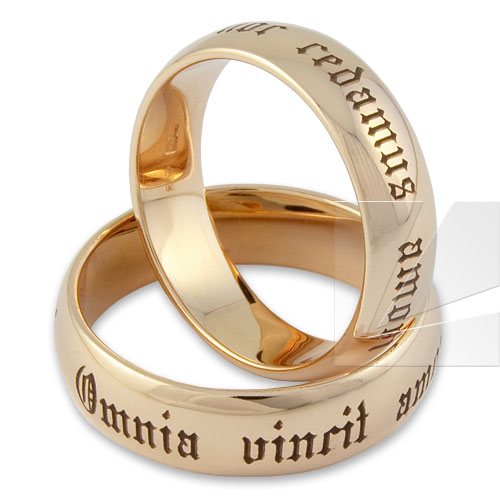

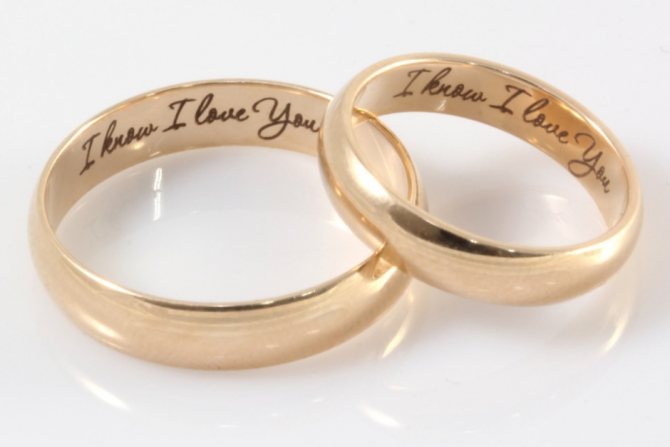

Гравировка на обручальных кольцах

Обычно на них гравируют слова и надписи, при этом важно, чтобы она была легко читаемой. Но для этого нужен подходящий размер изделия, ведь на слишком узкое кольцо нанести такую надпись не получится.

При этом, гравировку можно нанести на любой металл — золото, серебро, платину или титан.

Но рекомендуем использовать мягкий металл, так как на нём будут лучше читаться буквы.

Гравировку можно наносить на лицевую, внутреннюю сторону кольца и его боковые грани.

Гравировка на производстве

Обычно она используется при изготовлении шильд, табличек, серийных номеров, номерков и многих других изделий.

Рассмотрим на примере шильд и табличек. Для их производства, как правило, используется латунь или алюминий. В первом случае они имеют золотой оттенок, а во втором — серебряный. И на тот, и на другой материал можно нанести лазерную гравировку.

Но главное, не забывайте о том, что при производстве промышленных шильд нужно соблюдать требования, установленные законодательством. При помощи маркировки на шильду наносится информация о товаре и производителе. Она включает в себя технические характеристики устройства, данные о производителе, данные Ростеста, серийный номер устройства и описание безопасности при работе с предметом.

Надписи тончайшие и четкие, поэтому сама шильда небольшая. Кроме того, при нанесении надписей на шильду важна их долговечность, поэтому на производстве используется исключительно лазерный способ маркировки. А благодаря высокой скорости работы, их изготовление не имеет ограничений по тиражу.

Гравировка на термокружке

Металлические термокружки сейчас особенно популярны. И используются они далеко не только в походах, но и, например, в барах и ресторанах. Нанести гравировку на термокружку на оптоволоконном маркере совсем не сложно. Один нюанс — потребуется поворотное устройство.

Гравировка на производстве

Гравировка по металлу на производстве мало чем отличается от процедуры, проводимой в домашних условиях. Изначально рабочая поверхность очищается и обезжиривается. После этого её тонируют раствором серной кислоты. Далее контур обводится металлической иглой. Гравером выполняют основную часть работы. Когда основная работа окончена, поверхность покрывается бесцветным лаком.

Гравировка на металле выполняется различными способами. Для этого используется разнообразное оборудование и инструменты. Не нужно покупать дорогое оборудование, чтобы декоративно украсить металлическую поверхность.

Типы оборудования для гравировки лазером

Свойство поглощения материалом излучения определенной волны влияет на выбор оборудования для лазерной технологии. Неметаллические материалы хорошо поддаются обработке лучом, вырабатываемым газовой лазерной установкой, у которого в качестве рабочего тела используется углекислый газ. На металлах лучше наносится изображение лазерным лучом твердотельной (волоконной) установкой. Об оборудовании для лазерной гравировки подробная информация в статье по ссылке «Лазерные граверы по металлу».

Основными критериями, на которые следует обратить внимание при выборе станка для лазерной обработки, будут следующие.

Качество изготовления рабочей зоны

В процессе обработки материалов образуются копоть, пыль и другие сопутствующие отходы. Если привода и электронные платы станка не имеют защиты от образующихся при работе частиц гари и пыли, то от сбоев будет помогать чистка оборудования после каждой обработанной группы деталей. Качественная рабочая зона имеет защиту, исключающую попаданию грязи на элементы конструкции, непосредственно влияющие на работоспособность станка. Они долгое время не изнашиваются, повышая его срок эксплуатации.

Скорость обработки

Время выполнения работ по гравировке влияет на себестоимость готового изделия.

Материал, из которого изготовлен излучатель

Газовые излучатели из стекла по стоимости дешевле, чем металлические или керамические. Однако ресурс работ и качество гравировки стеклянных значительно ниже, чем у последних. Поэтому менять его придется гораздо чаще и вряд ли эксплуатация такого прибора окажется дешевле в конечном итоге.

Материал, из которого сделаны комплектующие

Направляющая передвижения каретки должна быть выполнена из жесткого износоустойчивого металла, например, из нержавеющей стали. Недостаточно прочный алюминиевый сплав со временем гнется, что снижает качество гравировки.

Простота управления оборудованием

Важно чтобы графический редактор, которым укомплектовано программное обеспечение станка, был знаком оператору, а интерфейс был на русском языке. Также имелись опции автоматического подбора режимов для гравировки различных материалов, тестирования системы для диагностики неполадок и другие.
