Все хотят выбрать наиболее качественный станок с ЧПУ, который будет хорошо работать, легко обслуживаться и конечно же не ломаться. На сегодняшний день появилось очень много производителей, которые предлагают не совсем качественные услуги и продукцию. Особенно много появилось «китайцев» которые берут ценой и уверениями, что «все запчасти из Европы и только сборка китайская». Как правило хозяева таких станков не довольны приобретением и рано или поздно приходят к проверенным брендам, хотя бы потому, что, в итоге, купить запчасти, оснастку и дополнительные модули проще и дешевле. Да и при форс-мажорных обстоятельствах куда проще контактировать со старыми фирмами, дорожащими своей репутацией. Конечно есть малоизвестные, но очень достойные производители, которые создают станки превосходящие популярные станки как по качству так и по стоимости, о них мы поговорим в отдельной статье. Сегодня мы рассмотрим, какие самые продаваемые и популярные производители станков с ЧПУ, но это не значит что они самые лучшие. Скорее, это список фирм, купив продукцию которых, вы точно не пожалеете.

Самый продаваемый бренд станков с ЧПУ

Представленные здесь марки станков с ЧПУ — это всего лишь отбор брендов с всемирно известными продажами. Американские и японские бренды продаются очень хорошо, занимая первое место в мире, но почему они не лучшие в мире бренды станков с ЧПУ? Поскольку станки очень точные, массовое производство может обеспечить максимальную поставку, массовое производство не может гарантировать высокое качество, это не означает, что они не хороши, напротив, они также очень хороши!

Самыми продаваемыми брендами станков с ЧПУ являются следующие без сортировки по объему продаж:

• DMG Mori
• Spinner
• STAMA
• MoriSeiki
• Okuma
• Yamazaki Mazak
• Makino
• Toyoda
• MAG
• Hardinge
• FIDIA
• Danobat
• Haas

Вы слышали об этих брендах? Фактически, в мире есть много хорошо продаваемых брендов станков с ЧПУ . В Китае также есть много хорошо продаваемых брендов станков с ЧПУ. Китай должен быть страной с наибольшим спросом на станки с ЧПУ в мире. Например, TAICNC производит около 1000 станков с ЧПУ в месяц, более 90%.

Популярные производители станков с ЧПУ. Немецко-японская DMG Mori​

DMG изначально была немецким производителем станков с ЧПУ, а теперь была приобретена японской компанией MORI SEIKI. Это международный бренд с глобальным присутствием. Имея представительства на шести континентах, круглосуточную горячую линию обслуживания и склады, заполненные запасными частями, они являются одной из лучших компаний в мире механической обработки. Но не думайте, что их доброе имя полностью зависит от обслуживания клиентов. Их серия CMX, в частности, известна точностью и простотой использования. Для машиниста с ограниченным бюджетом гарантированная круглосуточная доставка всех запасных частей делает б/у Mori Seiki особенно хорошей инвестицией. Они предоставляют следующие услуги:

• Станки с ЧПУ
• Система автоматизации
• Комплексная оцифровка
• Производство доп. оборудования

Как выбрать?

Для того чтобы грамотно подобрать станок для обработки металлов, необходимо тщательно изучить конструктивные особенности доступных моделей и изучить их характеристики.

В первую очередь обратить внимание следует на следующие параметры:

• конфигурацию деталей;
• точность и качество обработки поверхностей;
• габариты станка;
• предельную массу заготовок;
• доступные режимы обработки;
• мощность устройства;
• планируемый объем производства;
• производительность станка.

Популярные производители станков с ЧПУ. Немецкая Spinner Precision Machine

Прецизионные станки Spinner успешно работают по всему миру у многих известных клиентов в более чем 60 странах на 6 континентах. Они разрабатывают и производят самые современные станки с 1950 года. Более 20 000 поставленных станков демонстрируют их высокую эффективность, точность и надежность.

Хотя Spinner — предприятие среднего размера, они производят и продают более 1.000 станков с ЧПУ в год. И с каждым годом их количество увеличивается. Компания сочетает в себе ноу-хау глобального игрока с гибкостью и рентабельностью структуры семейного бизнеса. Они предоставляют следующие услуги:

• Фрезерный станок с ЧПУ
• Токарный центр с ЧПУ
• Шлифовальный станок с ЧПУ
• Автоматизация

Популярные производители станков с ЧПУ. Немецкая STAMA

STAMA является брендом немецкой группы CHIRON, действующей почти сто лет, и производит многошпиндельные обрабатывающие центры в духе новаторства, высочайшего качества и гибкости. Компания специализируется на сложных уникальных процессах фрезерования и токарной обработки, что делает ее одним из ведущих поставщиков технологических решений для конкретных клиентов и отраслей во всем мире. Они предоставляют следующие услуги:

• Обрабатывающий центр с ЧПУ
• Токарный центр с ЧПУ
• Двухшпиндельный обрабатывающий центр с ЧПУ
• Готовые решения

Популярные производители станков с ЧПУ. Японская Mori Seiki

Компания Mori Seiki была основана в 1948 году и за это время выросла до ведущего производителя оборудования с ЧПУ, такого как токарные станки и обрабатывающие центры. У них более 160 000 установок по всему миру, и они являются ключевым игроком на рынке ЧПУ. Они постоянно работают над улучшением программного обеспечения и предоставляют обновления, чтобы их машины всегда были в актуальном состоянии. Они предоставляют следующие услуги:

• Токарные станки с ЧПУ (2-осевые и многоосевые)
• Вертикальный обрабатывающий центр с ЧПУ
• Горизонтальный обрабатывающий центр с ЧПУ
• Плоские токарные станки с ЧПУ

Группы металлообрабатывающего оборудования

Среди металлообрабатывающего оборудования основных групп (токарные и фрезерные), стоит выделить и другие:

• распиловочные и циркулярные отрезные станки;
• ленточнопильные, способные осуществлять продольное распиливание заготовок;
• вертикально-сверлильные, в которых шпиндель расположен вверху;
• сверлильно-долбежные;
• шлифовочные и торцовочные станки, качественно обрабатывающие поверхности.

Общее у этих агрегатов – работа с любым металлом. Их объединяет и наличие станины, на которой устанавливают главный «узел» – металлообрабатывающий элемент. Устройство имеет электродвигатель, платформу подачи, разнообразные фиксаторы, рабочую оснастку – по специфике выполняемой технологической операции.

Рядом с массивными и крупными промышленными вариантами, выглядят весьма компактно мобильные настольные станки и мини-станки по обработке металла, применяемые в ювелирном деле, и граверы.

Японская Okuma

Обладая более чем столетним опытом и крупнейшей дистрибьюторской сетью в Америке, можно с уверенностью сказать, что Okuma является одним из крупнейших игроков в машиностроительной отрасли. Примечательно, что компания является единственным поставщиком в отрасли, у которого есть станки с ЧПУ, приводы, двигатели, энкодеры, шпиндель и системы ЧПУ, которые производятся собственными силами. Okuma всегда была новатором, оставаясь на переднем крае разработки любых технологий, включая фрезерные станки с ЧПУ.

Они предоставляют следующие услуги:

• Токарный станок с ЧПУ
• Обрабатывающий центр с ЧПУ
• Шлифовальный станок с ЧПУ
• Лазерный станок с ЧПУ
• Двухколонный фрезерный станок с ЧПУ

Требования к системам управления

Чтобы была высокой скорость подач и перемещений фрезера, нужны контроллеры цифрового типа, способные управлять процессами ускорения и торможения. Вместе со встроенным пультом промышленной ПЭВМ, они могут работать и без участия человека. А если их соединить с компьютерной сетью компании, возможен даже дистанционный мониторинг.

Сегодня разработчики контроллеров располагают устойчивыми версиями Windows NT в реальном времени с использованием всех преимуществ Интернета. В системах ЧПУ используются ступенчатые микропроцессоры, дающие возможность для обработки 1100 5-координатных блоков за секунду. К тому же, предварительная обработка информации в программах, предусматривающих механообработку деталей фрезером при большом массиве данных, не понадобится.

Что касается инструментальных систем, реально выполнять мониторинг состояния фрезеровочных инструментов, данные о котором передаются обратно на контроллер. Теперь одно устройство для автоматической смены инструментария, может обслуживать несколько станков.

Есть преимущества ЧПУ системы HAAS для фрезерного станка. Она интуитивно понятна, легко осваивается в сжатые сроки. Это прецизионное оборудование, работающее с повышенной точностью, имеет большое количество унифицированных узлов, что способствует снижению затрат на его обслуживание.

Японская Yamazaki Mazak

Yamazaki Mazak была основана в 1919 году и вносит свой вклад в развитие станкостроительной промышленности как ведущая мировая компания. Yamazaki Mazak производит не только передовые станки, такие как многоцелевые центры, токарные центры с ЧПУ, обрабатывающие центры и станки для лазерной обработки, но также и системы автоматизации с концепцией DONE IN ONE для поддержки глобального производства, обеспечивая исключительную производительность и универсальность. Они будут продолжать разрабатывать передовые станки для прогресса как в производстве, так и в обществе.

Mazak имеет несколько заводов по всему миру, включая Японию, Китай, США, Великобританию и Сингапур, которые предоставляют следующие услуги:

• Многозадачные машины
• Токарные центры с ЧПУ
• Вертикальные обрабатывающие центры
• Двухстоечные обрабатывающие центры
• Горизонтальные обрабатывающие центры
• Станки для лазерной обработки с ЧПУ
• FMS (гибкая производственная система)
• Системы ЧПУ
• Система CAD / CAM
• Программное обеспечение для поддержки производства

Японская Makino

Более 80 лет назад основатель Цунезо Макино изобрел горизонтальный обрабатывающий центр. Сегодня Makino продаются в 41 стране мира и широко известны как самые современные обрабатывающие центры. Как лидер отрасли в области проектирования оборудования и цифровых инноваций, Makino представляет революционные решения для обеспечения высочайшей производительности. Они производят самые точные и высококачественные металлообрабатывающие и электроэрозионные станки в мире — горизонтальные обрабатывающие центры, вертикальные обрабатывающие центры, 5-осевые обрабатывающие центры, обрабатывающие центры для графита, а также электроэрозионные станки с проволокой и грузилом.

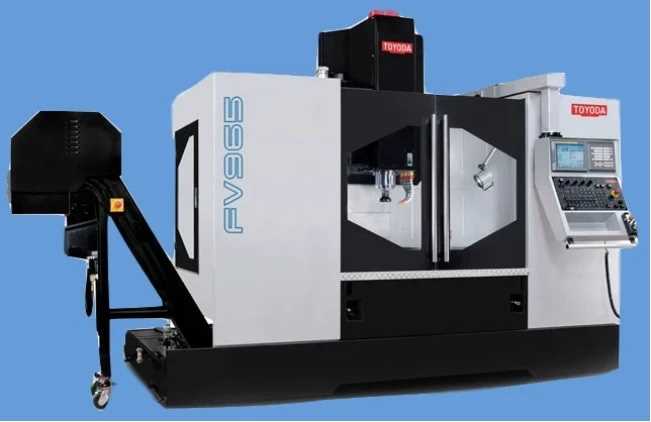

Японская Toyoda

Продуманное инженерное решение было краеугольным камнем машин Toyoda с момента основания компании в 1941 году как Toyoda Machine Works. Изначально производимые для производственных линий крупной японской автомобильной компании, шлифовальные станки Toyoda были сконструированы таким образом, чтобы работать в условиях высокой производительности.

На протяжении многих лет компания Toyoda придерживалась такого уровня мастерства, чтобы обеспечить производства высочайшими стандартами качества. В 1968 году Toyoda расширила модельный ряд до горизонтальных обрабатывающих центров, а позже включила системы автоматизации, вертикальные обрабатывающие центры и токарные станки, ТОП-центры, мостовые и расточные станки в ассортимент продукции JTEKT Toyoda Americas Corporation.

Компания Toyoda понимает жесткие допуски, превосходную скорость и максимальную производительность. Каждая деталь тщательно продумана — от прочного чугунного основания до удобного для оператора эргономичного дизайна — чтобы помочь максимизировать производительность в металлообрабатывающих отраслях.

Германия MAG

MAG — ведущая группа производственных технологий для фрезерной и токарной обработки для производственных систем и станков под ключ с индивидуальными технологиями применения. Фирма стала глобальным игроком с момента своего основания в 2005 году. MAG обслуживает автомобильную и грузовую промышленность, а также их поставщиков. непревзойденные технологии и опыт.

MAG предлагает станки, производственные системы и услуги, включая токарные, фрезерные, хонинговальные, системную интеграцию, автоматизацию, программное обеспечение, техническое обслуживание, модернизацию, электронное обучение и основные компоненты для станков. В качестве полномасштабного поставщика производственные решения MAG включают технологию обработки, технологические возможности, системное проектирование и системы «под ключ».

Самопальный ЧПУ — бюджетный вариант

Самодельные ЧПУ станки — это способ получить возможность обрабатывать дома или в гараже дерево/пластик/легкие металлы. Для кого-то это способ начать свой бизнес, для кого-то это дешевый способ реализовать свое хобби.

Небольшая статья на тему о самостоятельной сборке простого ЧПУ станка.

Предыдущие посты по теме:

Комплектующие для самодельного ЧПУ с Таобао

Комплектующие для ЧПУ с Таобао

Частотный преобразователь для однофазной сети Delta VFD-M VFD015M21A

Это наверное самый простой способ собрать ЧПУ станок. И один из самых недорогих. Софт простой в освоении (достаточно закинуть файл-2D-рисунок для простейшей фрезеровки).

Стоимость самой станины не велика (профиль Соберизавод), в зависимости от размеров это от тысячи рублей для небольшого станка до нескольких тысяч для мощного профиля большого размера (с учетом уголков и метизов).

Станок не претендует на самую оптимальную конструкцию, но наверняка один из самых недорогих и простых в сборке.

Идея взята из похожего станка CNC2417

Для потребуется алюминиевый профиль, фурнитура для сборки (уголки) и метизы. Размеры станка могут быть любые, в разумных пределах. Я использовал 7 отрезков по 260 мм и два на 300 мм. Длинные отрезки идут для увеличенного хода стола по Y. В результате рабочая область будет чуть больше, чем у 2418.

В каталоге Соберизавод ищем нужный тип профиля и кликаем «купить»

Плюс не забываем уголки и метизы для сборки. Опционально можно докупить и пластины для крепления.

В части сборки рамы все просто — свинчиваем профили с помощью уголков и закладных гаек.

Устанавливаем боковые пластины и держатели двигателей.

Далее нужно будет установить на раму остальные комплектующие.

Помимо рамы, для сборки потребуются другие комплектующие: «мозги», направляющие, ходовая часть, шпиндель, блок питания и т.п.

Большинство запчастей заказывал на площадке Таобао, так как получается дешевле при покупке комплекта (из-за одной запчасти нет смысла там заказывать, а если подбираете комплект — тогда да, удобно и выгодно).

Для доставки большой сборной посылки пользовался услугами посредника Yoybuy, воспользовался скидкой $10 для доставки (этот купон на скидку $10 то $20 дают всем вновь зарегистрированным пользователям).

В качестве платы управления используется простая МК1. Это самый бюджетный вариант с таким функционалом. Существуют «детские варианты» на Arduino Uno (Nano) + CNC Shield с прошивкой GRBL, которые могут подойти для ознакомления с ЧПУ, но для серьезной работы малопригодны, хотя бы из-за ограниченных возможностей прошивки.

Купить плату управления МК1

(Не всегда ссылки корректно работают — я дублирую прямые ссылки на Таобао.)

Плата МК1 построена на основе PICmicro, имеет силовые выходы, входы для концевиков и датчика калибровки, а также возможность подключения ручного пульта управления.

Настройки плата не требует, подключается все просто (в лоте есть вариант с драйверами двигателей в комплекте).

Кстати, можно сделать ход конем, и прикупить полноценный пульт типа DDCSV — альтернативный вариант управления станком, хотя больше подходит для больших ЧПУ. Это наиболее бюджетный вариант автономного (без компьютера) управления станком, можно купить «навырост» — изготовив на маленьком станке детали для сборки большого ЧПУ фрезера. Пульт представляет собой автономный контроллер станка ЧПУ на 3 оси и имеет огромный функционал.

Ссылка на пульт DDCSV

В качестве направляющих рекомендую рельсы SBR10. Можно взять 12-16, хотя 16 мм явно будет перебор.

Размер берите исходя их ваших хотелок (размеры хода по XY). В моем случае используются простые полированные валы 8 мм, это эконом-вариант направляющих. Но рекомендую именно рельсы.

Купить рельсы SBR10-12-16-20 для станка ЧПУ.

Для обработки материалов потребуется шпиндель.

На Таобао есть неплохие варианты на 1,5кВт с воздушным охлаждением (до 24000 об/мин, диаметр 80 мм, цанга ER11, 400Гц).

Купить шпиндель 1,5 кВт

Если размер станка 2418 для вас маловат, можно собрать что-то подобное, но на раме из профиля 6060 (6090) и рельсах SBR16. Для перемещения осей потребуются мощные двигатели типа 57BYG78 (57H2P7842A4) с током до 4.2A и усилием 2.1Nm. Это как раз мощный вариант, у меня используются простые Nema17 42HS8404.

Купить шаговые двигатели 57BYG78

Для управления шпинделем потребуется частотный преобразователь (ЧП, Vector Frequency Converter — VFD для поиска).

Это устройство, вырабатывающее три фазы 220В с частотой до 400Гц и имеющее множество настраиваемых параметров.

Простой и недорогой , имеющий вход бытовой сети (220В/50Гц, одна фаза L +ноль N).

Купить частотный преобразователь (однофазный)

Если размеры позволяет и есть доступ к трехфазной промышленной сети, можно выбрать вот такой недорогой .

Купить частотный преобразователь для трехфазной сети 1,5kw-5.5kw-7.5kw

По комплектующим все, многое было рассмотрено в предыдущих обзорах. При наличии некоторого навыка собирается все достаточно быстро, если опыта нет — может занять некоторое время. Если есть вопросы — спрашивайте))).

Скриншот управляющей программы для станка.

Проба хода по осям собранного станка.

В целом все, станок собирал для своего друга, он только начинает осваивать технологии с ЧПУ, и настольный вариант ему очень удобен. Профиль приобретался в компании Соберизавод, остальные комплектующие на Таобао через посредника Yoybuy. Прикинул сразу что нужно, сформировал одну большую сборную посылку. Получилось дешевле, чем покупать на Али или в оффлайне. Не забывайте про скидку — купон на $10 для доставки посылок от $20. Средняя посылка до 3 кг можно привезти за $20 с этим купоном.

Американская Hardinge

Hardinge — многонациональный производитель станков со штаб-квартирой в Эльмире, Нью-Йорк, США. Он начал работу в 1890 году. Hardinge наиболее известен своими токарными станками, как без ЧПУ, так и с ЧПУ.

Станкостроительная промышленность стала глобализованной с 19 века, но в последние десятилетия она стала свидетелем большей глобализации и реорганизации. Hardinge приобрела производителей станков, и теперь ее бренды включают Hardinge, Bridgeport, Kellenberger, Hauser, Tripet, Jones & Shipman Hardinge Ltd и Tschudin. У него есть дочерние компании в Англии, Германии, Швейцарии, Китае и на Тайване, Китай. В компании работает 1500 сотрудников. Они предоставляют следующие услуги:

• Шлифовальный станок с ЧПУ
• Токарный центр с ЧПУ
• Фрезерный станок с ЧПУ
• Готовые решения и интеграционные решения

Возможности универсальных станков ЧПУ в обработке металла

Чаще всего в металлообработке применяется фрезерный станок консольного типа. Шпиндель в таком устройстве практически не может перемещаться и, соответственно, совершает крайне мало движений. Движение обеспечивает рабочий стол с закрепленной на нем деталью.

Подавляющее число подобных станков универсальны. Они предназначены для фрезеровки заготовок из стали, чугуна и цветных металлов.

На фрезерном станке доступно выполнение следующих операций:

• фрезеровка поверхностей с любым наклоном;
• фрезеровка уступов, пазов и канавок;
• фрезерование поверхностей фасонного и комбинированного типа;
• резка материала;
• резьбофрезерные работы;
• сверление;
• расточка;
• нанесение резьбы;
• обработка поверхностей со сложным профилем.

На токарном станке могут быть выполнены следующие операции:

• торцевание и обточка материала;
• отрезка заготовок, создание внутренних, торцевых или наружных канавок;
• сверление;
• шлифовка;
• обработка металлов и сплавов.

Итальянская FIDIA

Компания Fidia была основана в 1974 году для разработки и создания сложных систем числового программного управления: передового технологического решения для обработки сложных форм для производства пресс-форм и штампов.

Постепенно расширяя свои ноу-хау в этом сегменте бизнеса и постоянно обновляя продукты, Fidia предвосхитила требования рынка. В 1980-х годах была разработана новая серия числового программного управления, основанная на использовании микропроцессоров; высокоскоростные фрезерные системы были представлены в 1990 году с запуском первого DIGIT 165; В середине 1990-х были разработаны и изготовлены собственные CAM-программы компании Fidia: HI-MILL®. Они предоставляют следующие услуги:

• Машины HSM
• Числовое управление
• Фрезерные головки
• Аксессуары для ЧПУ
• Программное обеспечение ЧПУ

Тенденции в металлообработке и сферы применения

На сегодняшний день отрасль продолжает свое развитие, а внимание разработчиков направлено на создание высокоскоростных устройств с 5 осями. Детали, созданные на таких станках, отличаются высокой точностью и крайне востребованы в высокотехнологичных отраслях – космической, машиностроительной и т. д.

3D фрезер AMAN AM30 Jewel

• Размеры, мм 290 x 270 x 280 мм
• Программное обеспечение ArtCut Engrave (совместим почти с любой CAM-системой)

• Вес, кг 20

• Двигатели привода Шаговые двигатели
• Код управления G-code
• Микроконтроллер USBCNC
• Мощность шпинделя 200 Вт, 8000 об/мин
• Обработка колец 10-40 мм (внеш/внутр. диаметр), ширина обработки — 1-20 мм
• Осей 3
• Рабочее поле 80 x 80 x 70 мм
• Разрешение, мм 0.00125
• Требуемая операционная система Window 2000/XP/7

• Цена 170 000 руб.

Перейти к товару

Испанская Danobat

Компания Danobat была основана в 1954 году с более чем 60-летней историей. Предложение включает в себя передовые станки, обеспечивающие высокую точность, надежность и производительность, предназначенные для обработки самых сложных процессов обработки. Передовые решения для производства компонентов с высокой добавленной стоимостью, которые разрабатываются в тесном сотрудничестве с ведущими компаниями в своем секторе, что приводит к полностью автоматизированным решениям и линиям «под ключ»; и передовые услуги, основанные на новейших информационных и коммуникационных технологиях.

Эталонный производитель решений с высокой добавленной стоимостью в области шлифования, токарной обработки, резки, штамповки, гибки и автоматизированных производственных систем для компонентов конструкций из композитных материалов.

Важнейшие детали оборудования

Любой станок обязательно имеет направляющие скольжения. Благодаря силе трения, скорость движения рабочих механизмов становится минимальной. Линейные направляющие обеспечивают высокую точность перемещения.

Для обработки, заготовку закрепляют в шпинделе станка, имеющим несколько видов:

• Ротор с электродвигателем.
• Вращение осуществляется с помощью ремённой передачи.

Роторный шпиндель вращается со скоростью 100 тыс. об. мин. Этот механизм устанавливается на станки, производящие обработку сложных штампов, а также различных пресс-форм.

Ремённая передача не развивает такой высокой скорости. Обычно около 15 тыс. оборотов. Она предназначена для работы с более простыми деталями.

Американская HAAS

Haas существует только с 80-х годов, но за это время они произвели настоящий фурор. Помимо того, что все производство ведется в США, Haas отличается обширным опытом в области обработки на всех уровнях. Для новичков Haas предлагает относительно доступные цены, а также исчерпывающие обучающие программы по каждому аспекту эксплуатации их заводов. Для более опытных владельцев производств они предлагают качество, которое может легко конкурировать с их корейскими и японскими аналогами (особенно в их образцовых VMC), а также множество принадлежностей для станков. Обрабатывающие центры Haas, вероятно, являются наиболее универсальными фрезерными станками с ЧПУ.
