Как отрегулировать карбюратор на бензопиле карвер

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются производителем уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

Также сигналом к проведению чистки и регулировки, служит повышенный расход топлива, что отрицательно сказывается на работе выхлопной системы. Проще говоря, бензопила начинает сильно дымить и глушитель забивается нагаром, что в свою очередь приведет к снижению мощности.

При излишке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности. Настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами. Также рекомендуем почитать интересную статью, в которой подробно рассказывается про основные причины по которым бензопила заводится и сразу глохнет.

Неисправности бензопилы и способы их устранения

Владельцы модели Husqvarna 142 часто сталкиваются с типичными поломками, вызванными неправильной эксплуатацией садового инструмента или банальным износом его деталей.

К этим неисправностям относиться:

• отсутствие запуска бензопилы – причина этой поломки кроется в заливании свечи зажигания. Чтобы получить возможность запустить мотор пилы, нужно снять, промыть и просушить свечу. После этого нужно продуть цилиндр, несколько раз резко потянув на себя трос стартера при вывернутой свече. После этого нужно вкрутить свечу и завести мотор садового инструмента;
• повышение вибрации при работе пилы – ремонт этой поломки выполняется путем очистки или замены глушителя. Также потребуется осмотреть пружины антивибрационной системы. При необходимости просевшие детали необходимо поменять;
• стреляющие звуки – если при работе модели Husqvarna слышны громкие хлопки, то причины поломки нужно искать в карбюраторе или глушителе. Сначала оператору потребуется настроить карбюратор. После этого нужно снять и промыть глушитель;
• вытекание масла для смазки цепи – чтобы устранить эту поломку необходимо проверить состояние масляного насоса и трубок. Неисправную деталь потребуется заменить.

Чтобы избежать дальнейших поломок бензопилы Husqvarna 142, нужно использовать для ее заправки качественный бензин и масло. Это поможет предотвратить повышенный износ деталей и защитить узлы модели от перегрева.

Карбюратор является одним из важных механических узлов, из которых состоит бензопила. В его задачах – смешивание топлива с воздухом и подача полученного состава к двигателю. Но в процессе работы бензопилы случаются ситуации, когда регулировка карбюратора Хускварна становится необходимой. В зависимости от причин, регулировка карбюратора модели бензопилы 142 и прочих серий выполняется для предотвращения следующих ситуаций:

• наличия перебоев в работе мотора, сопровождаемых его отключением;
• чрезмерного потребления топлива в работе.

Поскольку карбюратор влияет на качество топлива, в первом случае необходимость настроек карбюратора пилы 137 или иных профессиональных серий, как Хускварна 240 или 260 предполагает влияние именно на достаточное количество горючего сырья, поступающего в карбюратор для смешивания с воздушной массой. Известно, что максимальная производительность возможна только при определённом соотношении данных веществ. Второй момент регулировки карбюраторного смесителя бензопилы вызван недостатком поступающего воздуха, что провоцирует недогорание впрыскиваемого бензина с его выходом в виде густого дыма. Вовремя проведённая смена параметров своими руками по уменьшению количества впрыскиваемого топлива позволит значительно быстрее снизить расход этого продукта.

Ремонт своими силами сохранит не только бюджет, но и время, потраченное на транспортировку и очередь в мастерской. Это же касается и замены различных запчастей в бензоинструменте, как цепь на бензопилу или головка триммерная универсальная на мотокосу, либо масла для электроприводных изделий.

Инструменты

Для регулировки понадобится следующий инструмент: тахометр, отвертки, в редких случаях спецключи. Разберем их назначение, необходимость наличия и стоимость.

Настройка бензопилы, по возможности, должна проводиться в официальных сервисных центрах, имеющих сертификат производителя и соответствующее разрешение на проведение ремонтных работ.

Бензопила CARVER проблемы с пуском и ремонт

Бензопила CARVER PROMO PSG 45-15 1-й серьезный тест и 1-ый поломки Как проверить себя, найдите.

Устройство карбюратора на бензопиле Carver

Большая часть современных бензопил (Carver не является исключением) имеют либо вполне однотипные карбюраторы 1-го производителя (к примеру, Walbro), либо очень похожи по конструкции. Но даже при различии внешнего облика корпуса механизм работы всех карбюраторов полностью однообразный.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулирования. Регулировочные винты на большинстве других моделей пыльца укрыты под кузовом и нередко имеют уникальные по форме выемки. Потому их можно регулировать только особыми фирменными отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обыкновенной плоской отверткой. В корпусе имеются три отверстия для регулировки винтов. Потому карбюратор на бензопиле Carver можно регулировать, даже не снимая крышку.

Принцип работы карбюратора Carver

После пуска мотора бензопилы раскрывается воздушная заслонка, через которую очищенный воздух попадает в диффузор с маленьким фильтром. Бензин попадает туда через калиброванные отверстия в струях. Количество воздушно-топливной консистенции, попадает в камеру сгорания из карбюратора, регулируется положением дроссельной заслонки, соединенной тягой к ручке дроссельной заслонки.

Игловатый клапан отключает поток бензина в карбюратор, когда он заполнен. Бензин проходит через фильтр перед входом в форсунки, понижает риск засорения калиброванных отверстий в их.

Как настраивается карбюратор?

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

1. Прогрев двигателя до рабочей температуры (настройку обязательно проводить только на прогретом двигателе, это позволит получить более точную регулировку).
2. Регулировка двигателя на бесперебойную работу на низких оборотах.
3. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
4. Точная регулировка карбюратора на работу в режиме холостого хода.
5. Проверка бензопилы во всех режимах.

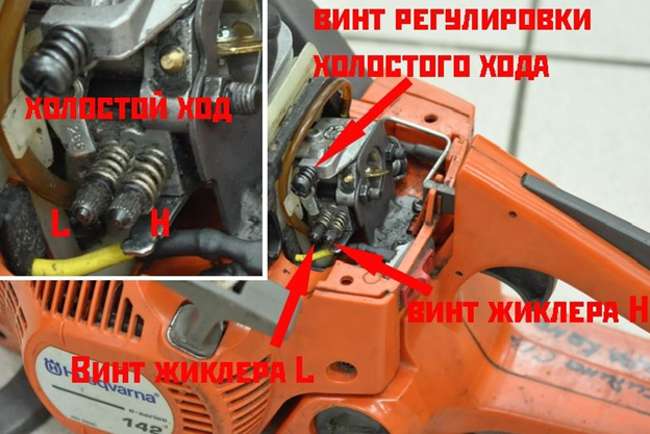

Практически все модели карбюраторов имеют три регулировочных винта.

• Винт (Т) отвечает за точную настройку в режиме холостого хода.
• Винт (H) настройка работы на максимальных оборотах.
• Винт (L) регулирует образование смеси на низких оборотах.

Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально.

Когда необходима настройка карбюратора?

Сначала с момента продажи инструмента все карбюраторы были настроены и настроены на заводе. Однако в процессе работы настройки постепенно теряются, а режим работы меняется в соответствии с условиями эксплуатации. Признаки неисправности карбюратора могут включать:

• слишком высокий расход бензина, густой дым выходит из выхлопной трубы;
• мощности двигателя явно недостаточно для выполнения обычных задач;
• скорость двигателя плавает;
• после запуска мотор останавливается или сразу, или через несколько секунд
• двигатель вообще нельзя запускать;
• бензопила стреляет в двигателе инструмента являются острые зажимы.

Следует отметить, что при запуске нового двигателя карбюратор устанавливается на уменьшенном запасе топлива, чтобы ограничить мощность двигателя. После окончания прогона подача топлива увеличивается до номинальной величины. Эти настройки осуществляются с помощью регулировочных винтов на корпусе карбюратора (как правило, двух-трех).

Описание процесса

1. Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
2. После чего, необходимо запустить двигатель, дать немного поработать и нагреться.
3. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.
4. После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты. Недопустимо допускать превышения максимальных оборотов двигателя, заявленных производителем! Идеальным вариантом для этого, будет использование электронного тахометра, который по низкой цене можно купить на Алиэкспресс.

Купить тахометр на Aliexpress

Потеря тяги на максимальных оборотах, рекомендованных производителем, является показателем износа ЦПГ или плохого качества топлива. Кстати, о топливе, 90% неисправностей из-за топлива. Какое использовать? 92 или 95? Сколько храниться? На все эти вопросы мы ответили в статье о том, какой бензин заливать в бензопилу.

Рекомендуем посмотреть видео, о том, как почистить и отрегулировать карбюратор бензопилы, автор которого, также рассказывает о пагубном влиянии топлива на составляющие карбюратора. На примере показано, как восстановить свой карбюратор используя недорогой ремкомплект.

Что обязательно нужно знать?

Для выполнения процедуры в идеале нужно знать устройство и принцип работы карбюратора бензиновой пилы, но это тема отдельной статьи. Наша же задача, научиться правильно и быстро регулировать карбюратор «на коленке» без специальных навыков, приспособлений и инструментов. Поэтому остановимся только на обязательном минимуме.

На любом карбюраторе китайской пилы, вне зависимости от производителя, есть 3 регулировочных винта:

• H – полный газ;
• L – малый газ;
• T – открытие, закрытие дроссельной заслонки.

Регулировка осуществляется изменением качества и количества горючей смеси (топливо – воздушной смеси), т.е. топлива поступающего в цилиндр двигателя бензиновой пилы. Количество смеси изменяется винтом Т (регулировка положения дроссельной заслонки). Качество смеси изменяют винтом L. Исходя из этого, во время регулировки придерживайтесь следующих правил:

• двигатель должен устойчиво работать на холостом ходу, а пильная цепь оставаться на месте без вращения;
• при работе двигателя не должно быть сильного дымления;
• двигатель должен иметь хорошую приемистость, т.е. при резком нажатии на ручку газа, должен быстро набрать обороты, а при отпускании ручки, плавно сбросить обороты и устойчиво работать на холостом ходу.

Зная эти 3 простых правила уже можно без проблем настроить холостой ход на любой бензопиле китайского производства, например: PIT, Дружба 2, Штиль, Echo CS 353ES, Patriot PT 3816, Husqvarna 5200 и другие.

Регулировка карбюратора китайской бензопилы

Карбюраторы, установленные на пилах китайского производства, изготовлены аналогично европейским и имеют такие же винты настройки.

Регулировка карбюратора китайской бензопилы проходит по алгоритму, представленному выше, и отличается тем, что при первичной настройке винтов (L) и (H) их необходимо выворачивать на два оборота. Далее карбюраторы китайской пилы регулируются точно так же как и европейские.

О том, как отрегулировать карбюратор китайской бензопилы всего за 3 шага, читайте здесь (очень полезная статья). В качестве примера рекомендуем посмотреть статью про регулировку карбюратора на бензопиле Carver.

Характеристики Patriot PT 3816 и его описание

Число 3816 указано в маркировке, это означает, что на бензопиле установлен двигатель 38 см 3, а длина шины составляет 16 дюймов (40 см).

Этого объема достаточно, чтобы произвести мощность в двух лошадиных силах, что вместе с 12 000 оборотов дает хорошую производительность. Patriot 3816 оснащен карбюратором с возможностью регулировки качества смеси и хорошего воздушного фильтра, который при необходимости можно мыть в мыльной воде, и с ней ничего не произойдет.

Ширина щели для установки цепи составляет 1,3 миллиметра, цепь и приводная звездочка имеют шаг 3/8 дюйма, длина цепи. 57 звеньев.
