Выбираем пропановый газовый баллон правильно

Использование сжиженного газа в качестве источника энергии при отоплении помещений – спорная тема. Стоит разобраться с особенностями применения такого топлива, его хранением и транспортировкой. Для удобства приобретают баллонный газ. Он отлично подходит для отопления и проведения сварочных работ.

Таким топливом выгодно пользоваться при организации подвоза баллонов в населенный пункт. Система отопления, в которую входит котел, редукторы и шланги, обойдется в 60 тыс. рублей. Эта сумма является приемлемой для большинства владельцев частных домов. Пропановые баллоны используют в быту, промышленности, строительстве.

Описание

Данные пропановые баллоны используются при транспортировки и для хранения сжиженных углеводородных газов. Они изготавливаются из ряда металлов, не поддающихся коррозии. Баллон обладает способностью выдерживать высокое давление, но при этом, во время эксплуатации, необходимо предотвращать резкое повышения температуры, поскольку это может привезти к увеличению давления.

Баллоны с объемом в 50 литров укомплектовываются вентилями ВБ-2, ВК-94 , (с последующим подключением к нему регулятора давления РДСГ 1-1, 2) или клапаном КБ-2 (с применением регулятора давления РДСГ 2-1, 2). Во время проведения работы связанной с газопламенной обработкой материалов, сварке в среде защитных газов, при плазменной резке, используется данный пропановый баллон.

Конструкция стального газового баллона

Для транспортировки и хранения легких углеводородов, таких как пропан, пропан-бутан или бутан, могут использоваться композитные баллоны, емкостью до 47 литров.

Однако более вместительные, 50 литровые сосуды для сжиженных углеводородов, изготавливаются из стали. Для хранения остальных сжиженных или сжатых газов, используются только стальные резервуары различного литража.

В ГОСТ 15860 подробно описаны разновидности, характеристики и допустимые размеры газовых баллонов для углеводородов. В ГОСТ 949-73 указаны параметры газовых емкостей пригодных для эксплуатации, с внутренним давлением до 19,6 МПа.

Оба ГОСТа указывают на то, что для безопасной транспортировки и хранения газов, каждый сосуд должен иметь следующие элементы конструкции:

1. Опорный башмак.
2. Корпус, состоящий из обечайки, нижнего, верхнего днища и подкладного кольца.
3. Информационную табличку.
4. Горловину.
5. Клапан или вентиль.

Допускаются модификации, в которых присутствует воротник, ручка/ручки и колпак.

Кроме основных стандартов по изготовлению баллонов для газа, существуют дополнительные нормативы, которые в обязательном порядке должны соблюдать производители.

К вспомогательной документации относятся правила безопасности: ПБ 03-576-03 «Правила устройства и безопасного использования сосудов, находящихся под давлением». В них подробно описаны требования к вентилям и другим вспомогательным механизмам.

Что бы избежать проблем при работе с баллоном, необходимо учитывать следующие меры безопасности:

• В помещении, где происходит эксплуатация и хранение баллона температура воздуха не должна превышать 45 °С.
• Заправленные баллоны запрещено так же подвергать нагреву солнечными лучами, или прочими источниками тепла.
• Необходимо следить за тем, чтобы баллоны не подвергались случайным падениям и ударам.

Нужно проверять газовый баллон на вероятность утечки газа. Если появляется запаха газа в помещении, то нужно сразу же прекратить использование газового баллона. Далее сразу закрыть вентиль на баллоне и перекрыть кран газового обогревателя. Следующим шагом нужно проветрить помещение, открыть окно или дверь до полного устранения запаха газа, во время этом в помещении запрещено зажигать огнь, курить, включать электроосвещение.

Баллон на 50 литров, широко применим, как прекрасное топливо для обогрева. К примеру, многие жители частных домов используют баллоны с пропаном для обогрева жилых и хозяйственных построек. Это обусловлено рядом преимуществ в использовании, поскольку пропан по цене экономичен, а купить баллоны пропановые можно в любом населенном пункте.

Цвет газового баллона

В правилах ПБ 03-576-03, указано, что наружная поверхность сосудов, предназначенных для транспортировки газов, должна быть окрашена соответствующим цветом. Он зависит от разновидности газа, которым будет происходить наполнение.

Для бутана и других горючих газов предусмотрены баллоны красного цвета. При этом для некоторых газов предусмотрен не только цвет, но и соответствующая цветная полоса.

Кроме того, нормативами установлена определительная надпись, которую следует нанести на сосуд. На баллоне для бутана должно быть нанесено слово «Бутан», на баллоне для пропана «Пропан». Цвет текста надписи на сосуде с углеводородным газом – белый. Подробнее о видах газовых баллонов читайте далее.

Пропановый баллон на 50 литров, обладает следующими техническими характеристиками.

• рабочее давление, МПа 1,6; • испытательное давление, МПа 2,5; • габаритные размеры: Диаметр обечайки, мм 292; • высота, мм 1015; • толщина стенок, мм 3; • материал: сталь В Ст.3 сп. Масса порожнего баллона, кг 19; • масса сжиженного газа, кг 23.

Таблица размеров композитных (облегченных, тип 3, CNG-3) газовых баллонов для метана (природного газа).

Для метановых баллонов CNG-3 средний коэффициент совершенства (отношение массы к объему) = 0.65, т.е. баллон объемом 100 литров будет весить примерно 65 кг.

Читать также: Насос постоянного давления воды

Смотрите также

PMZ (подземные и наземные газовые емкости для пропан-бутановой смеси)

Телефоны менеджеров завода для расчета стоимости оборудования: +7(831) 466-63-12 Дмитрий Тузов Двустенные емкости для пропан-бутана предназначены для хранения и выдачи сжиженных углеводородных газов (СУГ), применяемых на АГЗС или иных газоснабжающих объектах. Емкости выполняются как для подземного, так и для наземного использования. Размерный ряд двустенных емкостей от 10 до 35 м3. Производство двустенных емкостей для АГЗС (газозаправочная станция) необходимо для обеспечения требований пожарной безопасности в соответствии с НБП 111-98 или в случаях, когда не выдерживается расстояние, предусмотренное СНиП по газификации автономных объектов, либо для сокращения этих расстояний. Конструкция емкости, схема и назначение штуцеров может быть согласована или изменена по требованию Заказчика. Все результаты испытаний заносятся в Паспорт сосуда работающего под давлением, в соответствии с ПБ-03-576-03.

Как заказать и купить емкость для пропан-бутана (pmznn.ru)

Перечень продукции PMZ поставляемой во все регионы РОССИИ:

• ЕМКОСТИ ДЛЯ СУГ (до 50 м3, 1.6 МПа)
• ЕМКОСТИ ЕП, ЕПП (до 100 м3)
• ЕМКОСТИ ГЭЭ, ВЭЭ (до 100 м3)
• БАКИ-АККУМУЛЯТОРЫ (до 100 м3)
• РЕСИВЕРЫ ГАЗА | ВОЗДУХОСБОРНИКИ | РЕСИВЕР СЖАТОГО ВОЗДУХА (до 50 м3)
• РЕСИВЕР АЗОТА (емкостное оборудование, индивидуальное проектирвание до 50 м3)
• РЕСИВЕР АММИАКА (емкостное оборудование, индивидуальное проектирвание до 50 м3)
• РЕСИВЕР КИСЛОРОДА (емкостное оборудование, индивидуальное проектирвание до 50 м3)
• РЕСИВЕР ВОДОРОДА (емкостное оборудование, индивидуальное проектирвание до 50 м3)
• РЕСИВЕР АРГОНА (емкостное оборудование, индивидуальное проектирвание до 50 м3)
• ЕМКОСТИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ (емкостное оборудование, индивидуальное проектирвание)
• ЕМКОСТИ, АППАРАТЫ С ПЕРЕМЕШИВАЮЩИМИ УСТРОЙСТВАМИ (индивидуальное проектирвание)
• ЕМКОСТИ ДЛЯ ПРОПАН-БУТАНА (Сосуды для сжиженного газа пропан-бутан)
• ТЕПЛООБМЕННОЕ ОБОРУДОВАНИЕ (Кожухотрубчатые теплообменные аппараты)
• СКРУББЕРЫ (емкостное оборудование)
• ФИЛЬТРЫ ЕМКОСТНЫЕ (емкостное оборудование)
• АДСОРБЕРЫ | ДЕСОРБЕРЫ (емкостное оборудование)
• КОЛОННЫЕ АППАРАТЫ (емкостное оборудование)
• ЕМКОСТИ С ТЕПЛОИЗОЛЯЦИЕЙ (емкостное оборудование)
• ЦИКЛОНЫ ПРОМЫШЛЕННЫЕ | СИЛОСЫ (емкостное оборудование)
• ГАЗОСЕПАРАТОРЫ СЕТЧАТЫЕ ЦИЛИНДРИЧЕСКИЕ (емкостное оборудование)

120 Комментарии “ Таблица размеров композитных газовых баллонов (тип 3) для метана ”

Здравствуйте. Фольксваген пассат седан 2008г.в. скольки кубовый баллон метана влезает нормально?

Здравствуйте! Пожалуйста звоните, (часы работы пн-пт с 8 до 20, суббота с 10 до 17, обед с 14 до 15, вс выходной), Вас проконсультируют специалисты. Можно также записаться на примерку и выбрать оптимальный объем баллона, в наличии большой выбор.

Сколько будет стоить установка метана с баллоном H406.089.S3 на пежо 308 хэтчбэк?

День добрый у меня Toyota Town ace 1991 года бензин. Брал специально бензин для установки под метан. Сам баллон будет устанавливаться на крышу багажника. Баллон хочу устанавливать композитный один длинный с большим объёмом по максимум, по середине. крепление под баллон сделаю всё сам. Подскажите хоть примерную стоимость установки метанового оборудования. И время установки. Буду благодарен.

Здравствуйте, Леонид! Касательно возможности установки баллона на крышу багажника Вам лучше проконсультироваться с менеджерами. Стоимость установки ГБО метан от 70000 руб в зависимости от марки оборудования и объема/типа баллона, можете прикинуть ее в калькуляторе https://elitegas.ru/gbo-price-calculator/ Пожалуйста звоните, (часы работы с 8 до 20 в пн-пт, с 10 до 17 в сб, вс выходной).

Здравствуйте , хочу установить метан на Киа каренс 7 местный , под днище под запаску . Длина балкона 0.60 см . Что посоветуете ?

Здравствуйте, Абдуллах! Непонятно, что Вы имеете ввиду под балконом. Рекомендуем позвонить, уточнить все детали и записаться на примерку баллона. Пожалуйста звоните, (часы работы пн-пт с 8 до 20, суббота с 10 до 17, обед с 14 до 15, вс выходной)

Длина балкона 0.60 см

Не экспериментируйте с высоким давлением. Опасно для жизни. Более того, вы не сможете это зарегистрировать в ГИБДД. На первый раз 500 рублей. На второй – снятие а/м с регистрации.

какая крыша вы о чем леонид? там сумашедшее Давление 200Атмосфер.

в кузов а лучше под днище в ниши или вместо бензобака.

приезжайте всё сделаем по уму

Здравствуйте. Интересует установка гбо метан на камри 13 года 2,5 литра. Влезет ли 3 баллона третьего типа по 50 литров, не помешая запаске. Стоимость работ? Основные критерии, максимальный объем газа при минимальном занятии пространства, оптимальная цена. Благодарю.

Здравствуйте, Дмитрий! Поместятся ли баллоны или нет, зависит от размера багажника, лучше всего Вам будет созвониться и приехать на примерку баллонов, там уже специалисты померяют и подберут баллоны с оптимальным объемом. Стоимость метановых установок обычно от 75000-80000 руб в зависимости от оборудования, опций и баллонной части. Также рекомендуем ознакомиться с акцией по установке ГБО метан, возможно получить компенсацию от Газпрома: https://elitegas.ru/lp-ecocity/ Пожалуйста звоните, (часы работы с 8 до 20 в пн-пт, с 10 до 17 в сб, вс выходной).

Добрый день. У меня Фольксваген Мультивен Т5, есть желание установить метан и пару баллонов вместо запаски под днищем. Вы сможете осуществить такую переделку? Как у Вас с наличием баллонов? Чтобы приехать и подобрать самое максимальное что влезет. Как проходит регистрация авто в ГИБДД? Если я не житель Екатеринбурга.

Здравствуйте, Владимир! Давайте сперва определимся с возможностью установки пары метановых баллонов. Баллон газовый 33л (метан) БТ-33-20 диаметр 254 мм длина 882мм, если они помещаются под задним свесом, то установка возможна. Померяйте нишу запаски, какие ее размеры?

Читать также: Термофены для пайки радиодеталей

Если не считать небольшие неровности, которые я предполагаю можно убрать, то ниша может вместить 2 баллона до 90*25см(длинна*диаметр). Диаметр при желании можно даже чуть больше. Баллон БТ-33-20 не пойдет, так как борюсь с лишним весом. 1 и 2 тип тяжёлые, 4 тип дороговато, рассчитываю на 3 тип баллов. Если попробовать вот эти два вместить Арт. H331.049.S3 Баллон CNG-3 STAKO 49 л (331х820 мм), 20.5 кг?

Металлические Баллоны и только Металлические – Залог вашей Безопасной Эксплуатации и тем более мультивен , кузов позволяет

Здравствуйте сколько болонов можно установить на газель 13 го года 13 местного если допускаемость в количестве болонов

Здравствуйте, Солтан! Ограничений на максимальное количество баллонов нет. Объем баллонов обычно ограничен свободным местом, их собственной массой, денежными средствами и здравым смыслом. Пожалуйста звоните +7 (343) 253-28-88, (часы работы с 10 до 20 в пн-пт, с 10 до 17 в сб, вс выходной), Вам подберут нужный объем, возможно лучше будет приехать на примерку, записывайтесь.

Многие автомобилисты и, в первую очередь, владельцы такси, стремясь сэкономить устанавливают на свои авто газ метан. Эксплуатация автомобиля на природном газе, в некоторых регионах страны, является значительно дешевле, нежели езда на пропане. Поэтому сегодня мы поговорим о том, что из себя представляют метановые баллоны. Разберем какие размеры они имеют, из чего делаются, какое давление выдерживают. И главное, баллоны из какого материала являются наиболее безопасными.

Особенности использования

Многие владельцы частных домов интересуются, на сколько хватает одного баллона и какой производительностью обладает система на таком топливе. Еще одна проблема – необходимость снижения расхода газа.

Основным показателем при выборе подходящего отопительного котла является минимальное давление газа, при котором устройство способно продолжать работать. Чем меньше это значение, тем лучше.

В один газовый баллон помещается 35-42 л газа. В жидком виде это составляет 22 кг. Стоимость заправки одного литра равна 12-16 рублям. Исходя из этих расчетов, заправка одного баллона стоит около 470-630 рублей. Газовый котел мощностью 12-15 кВт потребляет от 1,2 до 1,7 кг газа в час. При этом он вырабатывает 1 кВт энергии. Этого достаточно для обогрева 120-140 м² площади.

При постоянной работе котла на предельных значениях газ расходуется в объеме 33,6 кг газа в сутки. При перерасчете на баллоны это составляет 1,5. Это стоит от 870 до 950 рублей. Такие затраты на отопление являются довольно большими. Однако при правильной настройке отопительного оборудования и утеплении дома котел потребляет гораздо меньше. В этом случае он поддерживает комфортную температуру.

В утепленном строении площадью от 120 до 140 м², не имеющем сквозняков и утечек тепла через окна, котел потребляет от 10 до 12 кг газа в сутки. Это при расчете температуры на улице до -23 градусов, а в доме — + 23. При таком расходе одного баллона 50 л хватает на двое суток. В неделю тратится 3-4 баллона. Недельный обогрев жилища стоит 1,7-2,2 тыс. рублей.

Сократить расходы можно при оснащении котла автоматикой. В ночное время температура будет снижаться, что позволит сократить объем потребляемого котлом газа. При ее ежедневном понижении до 15 градусов в ночное время суточный расход сокращается на 25-40%. Один баллон в этом случае можно растянуть на 3-4 дня. Неделя отопления газом обойдется в 900-1300 рублей. Месячные затраты сократятся до 5-7 тыс. рублей.

Совет! Отапливая жилище сжиженным газом, стоит объединять баллоны в группы по 6-10.

При правильной настройке котла программатором и регулярном снижении температуры удается сократить расход баллонного газа до 8-10 баллонов ежемесячно.

Типы газовых баллонов под метан

На сегодняшний день существует 4 разновидности резервуаров под природный газ, это:

• ТипI.
  Полностью металлическая конструкция. Отливается в специализированных резервуарах и не имеет швов. Прочная и надежная конструкция, проверенная годами. Баллон имеет горловину под вентиль в форме цилиндра с одной стороны, и дно закругленной формы с другой. В процессе изготовления все резервуары подвергаются испытаниям избыточным давлением и проходят проверку ультразвуком для выявления скрытых дефектов. Несмотря на более современные технологии изготовления других типов, многие считают Тип 1 наиболее надежной конструкцией.
• ТипII.
  Баллоны второго типа представляют собой металлопластиковую конструкцию. Изготовлены они из легированной конструкционной стали. Основная часть конструкции покрыта армирующей оболочкой. Заявлено, что сталь, которая применяется в данной конструкции не изменяет своих физических свойств при низких температурах окружающей среды.

• ТипIII.
  Конструкция третьего типа схода с предыдущей. Отличительной особенностью является наличие алюминиевого лейнера, который усилен оплеткой из карбоволокна. Разрывное усилие составляет около 140 кгс/ мм2. Оплетка пропитывается специально разработанным составом на основе эпоксидной смолы. Плюсом данного типа конструкции является стойкость к коррозии на протяжении всего периода эксплуатации.
• ТипIV.
  Четвертый тип по своей конструкции аналогичен предыдущим двум. Особенностью исполнения является материал лейнера. В данном типе он полимерный, усиленный армирующей оболочкой из углеродного волокна или композитного материала. Основным плюсом баллона данного типа является его небольшой вес, за счет использования современных технологий производства. К минусам же относится высокая цена изделия, редкость на рынке, а также хрупкость изделия при воздействии механических повреждений.

Сфера применения редукторов

Тип газа влияет на сферу использования редукторов. Поэтому выделяют несколько разных моделей таких устройств. Ацетиленовые редукторы применяются работниками коммунальных служб во время прокладки и ремонтирования трубопроводов. Такие устройства необходимы для понижения давления в процессе резки и сварки труб.

Пропановый редуктор используется для бытового газа, который применяется довольно широко: строительные работы, бытовое отопление, сварка. Кислородный редуктор используются в промышленных целях. Они востребованы и в медицине.

Отдельно стоят бытовые газовые редукторы. За счет их работы снижается давление пропана, поступающего из баллона в котел.

Основные характеристики редукторов:

• Максимальная пропускная способность. Она говорит об объеме кубометров газа, которые устройство способно обработать.
• Максимальное давление. Этот показатель характеризует давление газа на выходе из баллона. Чаще всего он равен 1,6 атмосферам.

На стоимость редуктора влияет его конструкция и тип. Такой узел может быть бытовым или промышленным, что задает его технические характеристики.

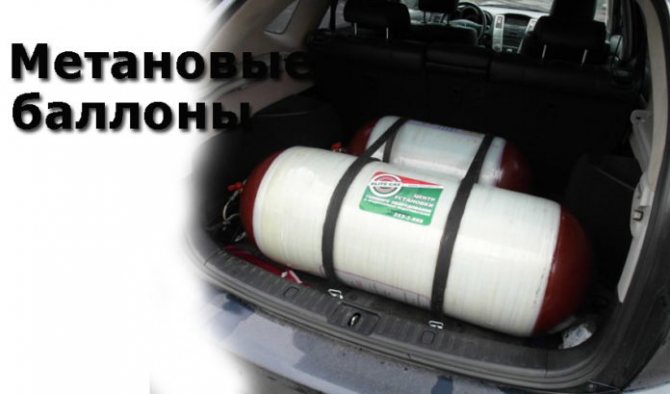

Метановые баллоны для легкового автомобиля

Первое, что хочется отметить, так это то, что на метановом баллоне экономить не стоит. Если Вы собираетесь переоборудовать свой автомобиль на метановое топливо в обязательном порядке покупайте новый баллон.

Помните! метан хранится и работает под высоким давлением, а значит резервуар под него должен быть прочным, не иметь видимых повреждений и следов коррозии.

В обязательном порядке необходимо проходить освидетельствование баллона один раз в 3-5 лет.

Для легкового автомобиля Вы можете выбрать любой из существующих типов газовых хранилищ. Автор статьи, для своего личного автомобиля, предпочел бы тип 1. Пусть он несколько тяжелее, но имеет достойный срок службы и технические характеристики, которые превышают другие современные типы. Новый резервуар прослужит не менее 10 лет без видимых коррозийных процессов.

Читать также: Автомат переключения на резервное питание от генератора

Также хотим обратить внимание на то, что после 55 взрывов композитных газовых баллонов типа 2-4 в Узбекистане, эти типы были запрещены для использования. На текущий момент единственным разрешенным в стране является тип 1.

В России пока таких запретов на использование не вводилось. Но стоит отметить, что подавляющее большинство автомобилей, которые пострадали от взрыва природного газа, были оборудованы именно композитными газовыми баллонами.

Редуктор для пропановых баллонов

Баллонный газ применяют для сварочных работ. Однако стоит учесть, что давление в баллоне является довольно высоким. Для различных работ оно должно быть снижено. Чтобы отрегулировать это значение, используют газовый редуктор:

• Разделяют редукторы прямого и обратного действия. При использовании первых давление в баллоне и рабочий показатель уменьшаются. Редукторы обратного действия работают по другому принципу. При их использовании сначала снижается давление топлива в баллоне, а затем – рабочее.
• По особенностям установки и месту размещения редукторы бывают сетевыми, баллонными и рамповыми. Последние применяют для снижения и поддержания давления газа из одного источника на необходимом уровне. При необходимости выполнить большой объем сварочных работ следует выбрать рамповый редуктор. Они способны снижать давление газа, поступающего из нескольких источников единовременно.
• В зависимости от вида газа выделяют редукторы, работающие с разными типами топлива – кислород, ацетилен, метал, пропан-бутан. Ацетиленовые следует фиксировать хомутом у упорного винта. Для подсоединения других типов применяется накидная гайка. Обязательно следует учитывать, что резьба гайки должна соответствовать резьбе штуцера у вентиля.



• По цвету корпуса редукторы делятся на группы в зависимости от типа газа, к которому они относятся. Для пропана предназначены редукторы с красным корпусом.
• По типу редуктора выделяют устройства для работы с негорючими и горючими газами.

Перед приобретением редуктора важно разобраться с вышеперечисленными характеристиками.

Цена и размеры метановых баллонов первого типа

Самыми распространенными по-прежнему являются метановые баллоны первого типа. Их цена зависит от размера и вместимости и, на текущий момент времени, составляет:

Объем (литры)

Размер (мм)

Цена ($)

• Второй тип можно приобрести по цене примерно равной $7 за литр;
• Третий тип $8-8.50 за литр;
• Четвертый, самый дорогой на текущий момент стоит около $18 за 1 литр.

Размеры метановых баллонов второго типа

Модель: CNG-2 DIGITRONIC Light

Размеры метановых баллонов третьего типа

Модель: CNG-3 STAKO

Размеры метановых баллонов четвертого типа

Модель: TK-FUJIKIN (TKF), Корея
