Использовать баллоны с кислородом и горючим газом можно только при наличии на них редуктора. Пользоваться редуктором без манометра, с неисправным манометром или с манометром, срок проверки которого истек, запрещается.
Редукторы должны иметь предохранительный клапан, установленный в рабочей камере. Предохранительный клапан не устанавливается, если рабочая камера рассчитана на давление, равное наибольшему входному давлению перед редуктором. Редуктор окрашивается в тот же цвет, что и соответствующий баллон.
Перед установкой редуктора и рукава необходимо проверить, для какого газа они предназначены. Боковые штуцера на баллонах для горючих газов должны обязательно иметь левую резьбу, а на баллонах, наполняемых кислородом, — правую.
Присоединять к кислородному баллону редуктор и рукав, предназначенные для горючего газа, запрещается. Редукторы и рукава можно устанавливать и присоединять только при закрытом вентиле баллона. На входе в кислородный редуктор должен быть установлен фильтр, улавливающий механические частицы размером более 50 мкм.
Замерзшие редукторы следует отогревать чистой горячей водой, не имеющей следов масла; использовать для этих целей открытый огонь и электрический подогрев запрещается.
Требование безопасности к рукавам для газовой сварки и резки металла. Газопроводящие рукава должны соответствовать ГОСТ 9356—75 «Рукава резиновые для газовой сварки и резки металлов. Технические условия». Общая длина рукавов для газовой сварки и резки должна быть не более 30 м. При производстве монтажных работ допускается применение рукавов длиной до 40 м. Использование рукавов длиной свыше 40 м допускается только в исключительных случаях с разрешения руководителя работ и инженера-инспектора по технике безопасности и производственной санитарии.
Рукава ежедневно перед работой необходимо осматривать для выявления трещин, надрезов, потертостей и т.п. На наружной поверхности рукавов не должно быть отслоений, пузырей, оголенных участков оплетки, вмятин и других дефектов, влияющих на их эксплуатационные качества.
Рукава должны подвергаться гидравлическому испытанию на прочность 1 раз в Змее
давлением, равным 1,25р, где
р
— рабочее давление, МПа (кгс/см 2 ). Рукав выдерживают при этом давлении 10 мин. На рукаве не должно быть разрывов, просачивания воды в виде росы и местных вздутий. Результаты испытаний должны заноситься в журнал (произвольной формы).
Наружный слой рукавов, применяемых для подачи ацетилена, пропана и бутана, должен быть красного
цвета, кислорода— синего. До присоединения к горелке или резаку рукава должны быть продуты рабочим газом.
Перегибать и натягивать рукава во время работы запрещается. Рукава должны быть защищены от всевозможных повреждений, огня и т.п.; пересечение рукавов со стальными канатами (тросами), кабелями и электросварочными проводами запрещается.
Применять дефектные рукава, а также заматывать их изоляционной лентой или другим подобным материалом запрещается. Поврежденные участки должны быть вырезаны, а концы соединены двусторонним ниппелем и закреплены стяжными хомутиками. Соединение рукавов отрезками гладких трубок запрещается.
Рукава должны храниться в помещении при температуре 0. 25 °С в бухтах высотой не менее 1,5 м или в расправленном виде и размещаться на расстоянии не менее 1 м от
теплоизлучающих приборов. Рукава должны быть защищены от воздействия прямых солнечных и тепловых лучей, от попадания на них масла, бензина, керосина или действия их паров, а также от кислот, щелочей и других веществ, разрушающих резину и нитяной каркас.
Требование безопасности при эксплуатации ацетиленовых генераторов. Ацетиленовые генераторы должны соответствовать ГОСТ 12.2.054—81 ССБТ «Установки ацетиленовые. Требования безопасности».
Все ацетиленовые генераторы должны иметь паспорт установленной формы, инвентарный номер. Каждый ацетиленовый генератор должен быть снабжен инструкцией по эксплуатации.
Ацетиленовые генераторы давлением выше 0,069 МПа (0,7кгс/см 2 ) и произведением давления на вместимость в литрах больше 50 (500) МПа (кгс/см 2 ) должны быть зарегистрированы в местных органах Госпроматомнадзора. Остальные генераторы находятся на учете только у предприятия-владельца.
Ацетиленовые генераторы необходимо ограждать и размещать не ближе 10 м от мест проведения сварочных работ, от открытого огня и сильно нагретых предметов, от мест забора воздуха компрессорами и вентиляторами.
Стационарные генераторы, а также переносные, предназначенные для стационарной работы, должны устанавливаться в специальных помещениях и эксплуатироваться в соответствии с Правилами техники безопасности и производственной санитарии при производстве ацетилена, кислорода и газопламенной обработке металлов.
При установке ацетиленового генератора вывешиваются таблички с надписями: «Вход посторонним воспрещен — огнеопасно», «Запрещается курить», «Запрещается пользоваться открытым огнем и курить» или запрещающие знаки безопасности согласно СТБ 1392—2003. При отрицательной температуре воздуха генераторы следует располагать в утепленных будках.
Минимальное расстояние от места сварки до склада легковоспламеняющихся материалов (керосина, бензина, пакли и т.п.), а также до взрывоопасных материалов и установок (в том числе газовых баллонов и газогенераторов) должно быть не менее 10 м.
Наполнение газогенератора водой должно производиться точно до уровня контрольного устройства. Эксплуатация предохранительных жидкостных затворов для ацетилена должна производиться в соответствии с инструкцией.
Уровень жидкости в предохранительном затворе следует проверять перед началом работы и через каждые 2 ч работы
при отсутствии давления газа в нем и после каждого обратного удара.
Не реже 1 раза в неделю
затвор необходимо проверять мыльной эмульсией на герметичность при рабочем давлении и
не реже 1 раза в 6 мес
при наибольшем рабочем давлении. Проверка прочности затвора должна производиться гидравлическим давлением 6 МПа (60 кгс/см 2 )
1 раз в год.
Плотность прилегания обратного клапана к седлу следует проверять
не реже 1 раза в 15 дней
трехкратным отрывом клапана при полном отсутствии давления. При этом затвор должен быть залит жидкостью до уровня контрольного устройства.
Результаты проверок на плотность предохранительного затвора должны заноситься в журнал (произвольной формы).
При эксплуатации ацетиленовых генераторов запрещается: работать при неисправном водяном затворе или без затвора и допускать снижение уровня воды в затворе ниже допустимого; работать при неисправных и не отрегулированных предохранительных клапанах или при их отсутствии, а также устанавливать заглушки вместо предохранительных клапанов и мембран; работать на карбидной пыли; загружать и выгружать карбид кальция в мокрые ящики или корзины и выполнять эти операции без рукавиц; загружать карбид кальция в аппарат сверх нормы, установленной инструкцией по эксплуатации ацетиленового генератора; форсировать газообразование сверх установленной паспортной производительности и искусственно увеличивать давление в генераторе сверх установленной нормы, заклинивать колокол генератора или устанавливать на него какие-либо грузы; отключать автоматические регуляторы; открывать крышку загрузочного устройства реторты генераторов среднего давления всех систем, находящегося под давлением газа; работать от одного переносного генератора при снабжении ацетиленом более чем одного поста газопламенной обработки.
По окончании работы карбид кальция в генераторе должен быть полностью доработан или слит, корпус и реторты промыты водой, а генератор и неиспользованный карбид кальция в закрытой таре установлены в безопасном месте.
Помещение, в котором был установлен действующий переносной генератор, по окончании работы должно быть тщательно проветрено.
Неисправности. Ремонт.
Если Вы решите самостоятельно выполнять ремонт или настройку, убедитесь, что обладаете нужной квалификацией. Некачественный ремонт газового оборудования может стать причиной пожара, взрыва или отравления. После выполнения работ и сборки убедитесь в герметичности и правильной работе прибора. Герметичность проверяется нанесением мыльного раствора на все места соединений. Отсутствие пузырения показывает, что утечки нет. Но обольщаться не стоит. Герметичность нужно будет проверить еще несколько раз (через сутки, трое, неделю эксплуатации), а потом проверять регулярно, так как утечка может возникнуть через некоторое время после начала эксплуатации.
Основные неисправности: давление газа на выходе не соответствует номиналу (причина: сломалась или деформировалась пружина), утечка газа (причины: повреждена мембрана, нарушена герметичность соединения мембраны и корпуса, пропускает поплавковый клапан)
Вашему вниманию подборка материалов:
В
се, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование
Если пропускает поплавковый перепускной клапан, то утечка может возникнуть не в самом редукторе, а где-то дальше, например, в газовой плите, так как в этом случае в режиме нулевого потребления (когда плита или какой-то другой потребитель выключены), на выходе редуктора и в газовых трубках давление может достигать входного. Газ постепенно просачивается через клапан, а уходить ему некуда. Если на входе стоит газовый баллон, то давление может достигнуть 15 бар, что в 500 раз выше номинального. Такое давление обязательно приведет к утечке. При этом обнаружить эту неисправность тяжело, так как при включении плиты давление нормализуется. Нет никаких признаков избыточного давления (отрыва пламени). Выявить неисправность можно только измерив давление на выходе в режиме нулевого потребления. Оно может быть не более чем на 20% больше номинального.
Для ремонта редуктор нужно разобрать. Отремонтировать можно только разборный редуктор с пружиной. Герметичные редукторы для ремонта непригодны.
на картинке мембрана лежит нижней стороной кверху.
Осмотр покажет, если есть дефекты мембраны или сломалась пружина. Порванную мембрану можно заменить. Но оно того не стоит, лучше купить новый редуктор, так как герметично соединить новую мембрану с шайбами довольно тяжело. Сломанную пружину можно поменять. Чаще всего пружина не ломается, а просто немного сжимается от времени. В результате давление на выходе становится ниже номинального. Эту неисправность легко исправить, подложив прокладку между корпусом и пружиной. Об этом читайте ниже в разделе о переводе на другое давление.
Мембрана — вид сверху.
Если Вы диагностировали проблемы с перепускным клапаном, то нужно его осмотреть. Он представляет собой трубку с тонким отверстием. К торцу трубки прижимается кусочек твердого каучука, установленный на коромысле. Клапан может не закрываться по следующим причинам: Во-первых
, нарушена подвижность коромысла. Подвигайте его руками, убедитесь, что оно ходит свободно. Если есть проблемы, то подшлифуйте или замените шарниры.
Во-вторых
, износился и порвался кусочек каучука. Его можно удалить острым ножом и заменить, приклеив на его место другой, соответствующего размера.
В-третьих
, торец впускной трубки может быть негладким, с повреждениями и шероховатостями. Это препятствует плотному прилеганию. Торец можно отшлифовать мелкой наждачной бумагой.
Очень часто утечка возникает из-за нарушения герметичности между мембраной и нижней частью корпуса. Устранить неисправность легко. Нужно силиконовым герметиком смазать край нижней части корпуса, куда прилегает мембрана, дать немного подсохнуть (10 минут), установить мембрану, собрать редуктор и дать еще немного посохнуть (2 часа).
При разборе и последующей сборке довольно легко нарушить герметичность прилегания мембраны. Если Вы разобрали редуктор, то при сборке в любом случае, даже если утечки не было, воспользуйтесь силиконовым герметиком. Это повысит надежность.
О воздушных пробках
Что делать если замерз газовый редуктор по данной причине?
Если замерзает этот механизм, необходимо проводить специальную профилактику: осушить газ до его проникновения в редуктор. Также кислород предварительно подогревают до 60-70 градусов.
Обсушивают кислород так: его пропускают через элемент – поглотитель влаги, например – прокаленный купорос. Это осушительный компонент. Он размещается в осушителе, который запускается между газовой ёмкостью и редуктором. Часто применяют аппарат РОК-1.
После данной операции снимается шланг редуктор. Сам редуктор продувается. Из него устраняется влага.
Если воздушная пробка в газовом редукторе всё же возникла, значит:
- Все соединения имеют слабую герметизацию.
- Появилась мощная воронка, когда доливался или заменялся антифриз. В итоге воздух не покидает систему. Причина тому – сильная струя жидкости. Из-за неё воздух не уходит. Поэтому её лучше заливать очень слабой струёй.
- Неверно работает воздушный клапан. Возникают термальные перепады движка. А воздух концентрируется охлаждающей системе.
- В помпе плохо работают фибра и сальник. Из-за них подкачивается воздух.
- Подтекает ОС в шлангах и отопительных радиаторах. Объём жидкости снижается, а воздуха – развивается. Сердцевина радиатора забивается, мотор перегревается.
- Прогорают прокладки ГБЦ. Тосол оказывается в картере силового агрегата или выхлопном механизме. Его объём сокращается. Он закипает из-за огромного объёма воздуха. В первом случае тест на уровень ОС определит, что его превышение максимального значения. Во втором — из трубы последует белый дым.
Возникает логичный вопрос — как убрать воздушную пробку в газовом редукторе?
Для начала нужно определить её причину.
Переделка на другое давление
Иногда возникает необходимость получить на выходе нестандартное давление. Например, купив плиту для природного газа, я захотел переделать ее на баллонный. Обычным способом является замена форсунок и винтов малого расхода газа, но есть и другой путь — использовать редуктор на мбар 12. Такие редукторы есть в продаже, но встречаются редко и купить их сложно. Можно переделать обычный.
Скажу сразу, что не любой редуктор можно переделать на любое давление. Есть следующие ограничения. Отношение площадей мембраны и впускного отверстия, умноженное на рычаг коромысла, должно быть в полтора раза больше, чем отношение максимального входного давления и выходного. Иначе усилия, развиваемого мембраной под давлением газа, будет недостаточно, чтобы надежно закрыть входной клапан. На практике обычно бывает проще не проводить указанные расчеты, а настроить редуктор экспериментально. Все равно для проведения расчетов его нужно разобрать, чтобы измерить площади и рычаг коромысла.
Для переделки имеет смысл купить редуктор, в котором крепежные винты доступны и не залиты краской. Переделка сводится к изменению упругости пружины. Разбираем редуктор. Если давление нужно сделать меньше, чем было, то немного (на половину витка) укорачиваем пружину, если нужно большее давление, то подкладываем между корпусом редуктора и пружиной прокладку. Укладывая прокладку, проследите, чтобы не закрыть отверстие в корпусе. Собираем, проверяем давление газа на выходе. Повторяем, пока не получится нужное давление. Если после очередного укорачивания давление оказалось меньше нужного, то пружину можно немного растянуть или подложить прокладку.
Если оказалось, что давление на выходе слишком велико, даже при полном отсутствии пружины, то описанное выше соотношение не соблюдается. Выбранный редуктор переделать на нужное давление нельзя.
Когда упругость подобрана, нужно окончательно собрать редуктор, нанеся силиконовый герметик между нижней частью корпуса и мембраной.

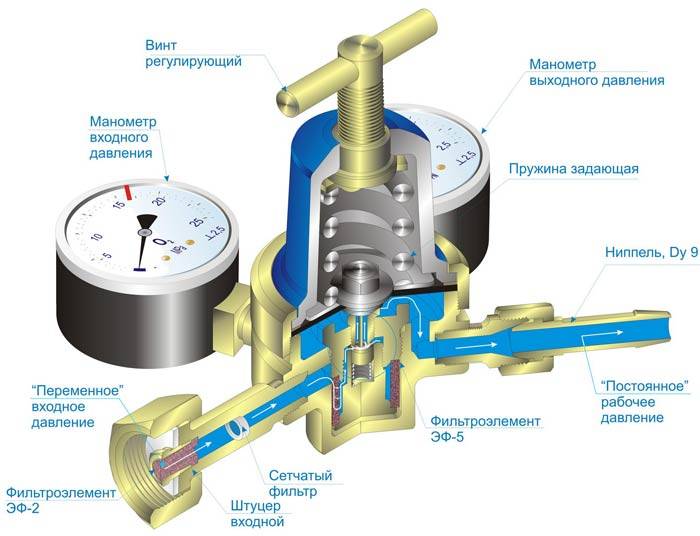

Как работает редуктор для баллона:
1 Прямой редуктор
Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.
После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.
Мембрана
Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.
Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.
По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.
Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.
2 Обратный редуктор
Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.
С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор . Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.
В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.
Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.
Классификация регуляторов газа
Прежде чем использовать редуктор давления, следует ознакомиться с его разновидностями и основными параметрами, по которым классифицируют данные приборы.
Принцип работы
По принципу работы газовые приборы бывают прямого и обратного вида.
В редукторах прямого вида газ, проходящий через штуцер, с помощью пружины действует на клапан прижимая его к седлу, тем самым блокируя попадание в камеру газа высокого давления. После выдавливания мембраной клапана от седла происходит постепенное снижение давления до рабочего уровня газового прибора.
Принцип работы прибора обратного вида устроен на сжатии клапана и блокировании дальнейшей подачи газа. При помощи специального регулируемого винта происходит сжатие нажимной пружины, при этом выгибается мембрана, а передаточный диск действует на обратную пружину. Поднимается рабочий клапан, и движение газа к оборудованию возобновляется.
При повышении давления системы (баллон, редуктор, рабочее оборудование) в редукторе с помощью пружины происходит выпрямление мембраны. Передаточный диск, опускаясь вниз, воздействует на обратную пружину и придвигает клапан к седлу.
Следует отметить, что бытовые редукторы для газового баллона обратного вида действия являются более безопасными.
Особенности монтажа
По позиционированию и особенностям монтажа устройства разделяют на рамповые, сетевые и баллонные.
Рамповые газовые регуляторы необходимы для понижения и стабилизации уровня давления газа, поставляемого одним источником. Устройства имеют свойство понижать рабочее давление газа подающегося из центральной магистрали или ряда источников. Применяются при больших объемах сварочных работ. Сетевые стабилизаторы удерживают значение низкого давления газа, поставляемого от коллектора распределения.
Виды рабочего газа
Специфика работы, а также метод подсоединения регулятора давления к источнику целиком зависят от свойств рабочего газа. Согласно используемому материалу устройства бывают такие:
Устройства, работающие с ацетиленом, фиксируются при помощи хомута и упорного винта, тогда как для других используют накидную гайку с резьбой, идентичной резьбе штуцера у вентиля.
Цвет корпуса и тип регулятора
Пропановые редукторы окрашены в красный, ацетиленовые — в белый, кислородные — в синий, углекислотные — в черный. Цвет корпуса соответствует типу рабочей газовой среды.
Устройства стабилизации давления бывают для работы с горючими и негорючими носителями. Отличие между ними заключается в направлении резьбы на баллоне: у первых она левосторонняя, у вторых — правосторонняя.
Типы газовых редукторов
Из школьного курса в сознании всплывает понятие негорючий – инертный газ. К этой обширной группе относятся азот, аргон, гелий, неон и т.д. они не поддерживают горение и не горят. Широкое распространение нашли в качестве защитного газа при сварочных работах. С другой стороны есть горючие газы (бутан, водород, метан, пропан, пропилен и т.д.), которые или сжижают или сжимают с последующим перемещением их баллоны. Так вот, чтобы не допустить путаницы, инженеры еще на этапе производства, предложили нарезать разностороннюю резьбу.
Таким образом, газовый редуктор предназначенный для использования в группе горючих газов изготавливается с левой резьбой. Противоположной резьбой заворачивающейся направо обеспечивают газовый редуктор для инертных газов. Среди прочего, производители применяют цветное окрашивание, способствующее более яркому выделению.
Прежде чем купить газовый редуктор для баллона, советуем вам обращать внимание на пропускную способность устройства. Оптимальным решением будет купить газовый редуктор 2 поколения. Прежде чем совершить покупку, необходимо убедиться, что выбранная модель удовлетворяет параметрам расхода газа, достаточным для потребляющего прибора.
Применение
Газовый редуктор широко распространен в домашнем и частном хозяйстве. Эксплуатируются они на всех видах газа, находят применение в самых разнообразных отраслях промышленности. Газовый редуктор можно встретить в сельском хозяйстве, в строительном комплексе, в медицинских учреждениях, да и просто на загородной даче.
К примеру, кислородный редуктор применяется как при сварочных работах, так и при оказании медицинской помощи. Что касается ацетиленовых газовых редукторов, то найти их можно в любой слесарной мастерской.
Пропановые редукторы незаменимы во время строительных работ, не обойтись без них в мероприятиях связанных с настилом кровельных и битумных материалов. Газовый редуктор на пропановый баллон стал не роскошью, а необходимость, с его помощью миллионы домохозяек регулируют давление поступающее от баллонов к газовым плитам. Пропановый редуктор часто носит смешное название, и если вы поинтересуетесь в магазине, можно ли у вас купить редуктор лягушка для газового баллона, то не сомневайтесь, продавец прекрасно поймет ваш запрос.
Редуктор на газовый баллон
Раз уж мы выбираем редуктор для газового баллона, то считаем необходимым затронуть тему самой емкости. Технологический процесс, и повсеместное внедрение новых инновационных материалов дает свои плоды. На рынке все чаще можно встретить новые композитные баллоны, пришедшие на смену старого поколения. Современные модели, в отличии от устаревших предшественников имеют меньший вес и предлагают больший уровень безопасности. Новейшие технологии изготовления проходят многоуровневую проверку, на полигонах композитный баллон подвергают взрыву, но даже после таких испытаний вы не найдете мелких осколков.
Газовый редукторов для газового баллона, цена и виды
Попробуем выбрать редуктор для газовых баллонов, из тех популярных видов, что пользуются наибольшим спросом среди потребителей. Заглянем на рынок газовых приборов и уточним, какая цена на газовый редуктор для баллона сложилась на конец 2017 года.
Бытовой газовый редуктор РДСГ для стабилизации пропана
Лидирующие позиции на рынке, да и у потребителя на даче, занимает устройство РДСГ-1-1,2 «Лягушка» с резьбовым креплением. Не уступает по популярности редуктор РДСГ-2 «Балтика» с оснащением безрезьбового соединения. Оба лидера представляют простейшую конструкцию. Следствием чего, могут предложить минимально низкую стоимость. Паспортные характеристики: — входное давление от 0,7 до 15,7 Bar; — выходное давление лежит в диапазоне регулировки от 30 до 32 mBar; — вес устройства 310 г.; — допустимая эксплуатация в диапазоне от -30 до +45 ±3 °C ; — характеристика пропускной способности газа — 1,2 м3/час. Купить редуктор рдсг 2-1.2 Балтика или рдсг 1-1.2 Лягушка можно до 350 рублей.
Сроки обслуживания
Нормальная и стабильная работа газового оборудования на авто, возможна только при его своевременном обслуживании (ТО). Производители ГБО 1,2 и 3 поколений заявляют о проведении регламентных работ в пределах 10-15 тысяч км. пробега машины. В которые включены такие операции, как:
Но на деле часто приходится сокращать межсервисный интервал по пробегу, причин несколько:
- некачественное газовое топливо на заправках (пропан-бутановая смесь);
- низкий уровень качества запасных частей, а также их подделки;
- долгая работа двигателя на газу, при стоянке автомобиля (как в случае с моторным маслом).
Если нет уверенности в отсутствии данных причин, контролировать наличие и выливать маслянистую жидкость из испарителя, рекомендуется каждые 2-3 тыс. км. пробега. К тому же важно не забыть удалить конденсат из редуктора перед подготовкой автомобиля к зимней эксплуатации.
Редуктор для газового баллона виды
Среди многочисленных промышленных изобретений ведущее место за запорной арматурой, используемой в качестве регуляторов (редукторов) вентильного типа для газовых баллонов.
Назначением редуктора для газового баллона бытового является снижение и поддержание давления пара сжиженного газа, поступающегося из баллона, в регламентированных пределах.
Редуктор промышленного изготовления НЗГА РДСГ-1-1.2 корпусного типа представляет собой регулятор для постоянно заданных параметров газовой смеси:
- давлением подводимой смеси на входе в бытовом газовом баллоне 0,07-1,6 МПа
- давлением регулятора 2000-3600 Па на выходе
- минимальным расходом газа 1,2 м3/ч.
Редуктор устанавливают в горизонтальной плоскости относительно вентиля баллона. Регулятор имеет заводские настройки, обеспечивающие поддержание параметров смеси после заправки бытовых газовых баллонов, повсеместно используемых. Сжиженная газовая среда в баллоне остается под давлением 15 бар. С использованием редуктора пропанового давление понижается до 36 мбар.
Понятно, что любое отклонение от заданных параметров системы понижения давления газа может обернуться несчастным случаем. Исключить возникновение неприятности помогают полезные советы.
Полезные советы
Конструкция редуктора НЗГА РДСГ-1-1.2 несложная. Мембранный одноступенчатый редуктор круглой формы ø 52 мм без внешних регулировочных элементов и контрольных манометров размерами 150х105 мм присоединяют к баллону пропановому (LPG) вентильного типа ВБ-2 стандартной накидной гайкой с левой резьбой.
Присоединительные размеры составляют:
- вход — гайка СП 21,8LH 14/1″
- выход — штуцер отбора газа под Dу 9.
Казалось бы, все просто для подключения регулятора, ежедневной регулировки и подачи газа потребителю.
Однако, в процессе эксплуатации газового оборудования не исключено возникновение неисправностей газового редуктора. Большинство пользователей производит ремонт газового редуктора, воспользовавшись услугами газовых служб. Устранить неисправности можно самостоятельно.
ГБО 3-е поколение
Двигатель не развивает полной мощности
— Засорен фильтр газа; — Засорены газовые магистрали; — Неисправен редуктор; — Неисправен шаговый регулятор подачи газа; — Не исправен лямбда зонд; — Нарушена регулировка системы (устраняется программно).
Провал» при резком открытии дроссельной заслонки
— Неисправен датчик положения дроссельной заслонки; — Нарушена регулировка системы; — Не корректно подобран смеситель.
Двигатель не переходит на питание газом после достижения температуры «перехода», обозначенной программно.
— Неисправен датчик температуры редуктора; — Нет сигнала оборотов двигателя (тахометра).
Хлопки» во впускной коллектор при резком открытии дроссельной заслонки
— Обеднение смеси вследствие не правильной регулировки системы; — Обеднение смеси вследствие не корректной работы шагового регулятора подачи газа; — «Подсос воздуха» в двигатель вследствие не герметичности впускного тракта; — Не исправна система зажигания; — Не исправен газораспределительный механизм двигателя; — Нарушена регулировка тепловых зазоров клапанов ГРМ.
Повышенный расход газа
— Засорен воздушный фильтр; — Неисправна система зажигания; — Нарушена регулировка редуктора; — Понижена компрессия в двигателе; — Не исправен редуктор; — Плохой обогрев редуктора охлаждающей жидкостью; — Не исправен шаговый регулятор подачи газа; — Не исправен лямбда зонд. — Нарушена регулировка системы лямбда – контроля.
Неисправности газового редуктора, ремонт
Неисправности редуктора газового могут быть связаны с несоответствием номинала давления пропана или газовой смеси на выходе, влекущие деформацию и повреждение внутренних элементов регулятора: мембрану, пружину, торец перепускного клапана и утечку газа.
Естественно, для определения причины неисправности потребуются определенные знания и навыки. Узнать причину неисправности и произвести самостоятельный ремонт можно, отсоединив арматуру и разобрав корпус регулятора.
Подскажем, что для определения уровня давления рекомендуется воспользоваться параметрами:
- размерами мембраны редуктора
- типом и характеристиками редуцирующей пружины
- механическим усилием для закрывания перепускного редуцирующего клапана.
Подскажем, что редуктор «лягушка» являет собой нерегулируемый вариант давления. Более сложные редукционные системы используют для настраиваемых автомобильных систем.
замена мембраны
Мембрана редуктора НЗГА РДСГ-1-1.2 представляет собой вкладыш круглой формы из промасленного резинотканевого маслобензостойкого полотна толщиной δ=3 мм, закрепленный по разметке окружности крышкой корпуса.
Возможной причиной дефекта является нарушение герметичности между мембраной и корпусом. Неисправность устраняют для создания лучшего прилегания мембраны, смазав край нижней корпусной части герметиком. Надмембранная часть корпуса имеет верхнее отверстие, обеспечивающее сообщение со средой.
замена пружины редуцирующей
В редукторе для газовых баллонов используют длинную пружину редукционную 1 степени параметрами D=15,5, d=1,4, количеством витков 12-14, уравновешивающую усилие мембраны и входного клапана в рабочем состоянии.
Особенности монтажа
Как известно, с газом следует обращаться крайне осторожно по причине его взрывоопасности, ведь даже небольшая утечка или некачественное соединение может привести к крайне печальным последствиям.
Подключение баллонного газа к плите не должно происходить при отсутствии одного из нижеперечисленных элементов:
Плита, рассчитанная на использование сжиженного газа (как правило, при подключении техники, рассчитанной на давление из централизованной сети, конфорки горят плохо с характерным желтоватым цветом пламени).
В этом случае подойдет как специальная плита для дачи под баллон, так и замена жиклеров старой плитки специальными для сжиженного газа.
Емкость с пропанобутановой смесью.
Редуктор. Данный агрегат необходим для выравнивания давления газа при постепенном уменьшении количества смеси в баллоне.
Газовый шланг гибкий из резины или полугибкий сильфонный шланг. Согласно нормам СниП баллон устанавливается не ближе, чем 1 м относительно плиты или приборов отопления.
При этом шланг должен располагаться свободно, без натяжения. Поэтому его понадобится приобрести примерно на метр больше, чем требуется.
Соединительные элементы. Штуцеры и винтовые хомуты для резинового шланга.
В случае использования сильфонных шлангов – резьбовые переходники.
Мыльный раствор для проверки возможной утечки газа после завершения монтажа.
Пошаговое руководство
Если все необходимое для установки у вас уже имеется, то пришло время рассказать, как подключить газовый баллон к плите своими руками:
Шаг 1. Подключение к плите
Газовая плита перед подключением должна уже быть установлена на свое место:
- К выводной трубе плиты подсоединяем шланг, наворачивая его на отверстие трубы и затягивая хомутом.
- В случае использования резьбовых переходников, достаточно плотно накрутить их на резьбу трубы, предварительно намотав ленту-нерметик на резьбу.
- Все манипуляции проводятся без подключенного баллона, то есть другой конец шланга к нему не присоединен.
Шаг 2. Подключение газового редуктора
При использовании газовой бытовой техники, получающей топливо из централизованной системы газоснабжения, наличие этого элемента необязательно. Однако использование сжиженного газа в баллонах требует наличие редуктора для выравнивания давления выходящего потока:
- Редуктор устанавливается с помощью переходника на выходном отверстии газового баллона, обязательно использование герметизирующей фум-ленты.
- На выходное отверстие редуктора устанавливается газовый шланг, который фиксируется с помощью хомута.
Шаг 3. Установка баллона
Место расположения баллона должно соответствовать всем нормативам и требованиям техники безопасности. Его можно установить как в помещении, где находится плита, так и в соседнем или же в специализированном ящике на улице или подсобном помещении.
Чтобы правильно установить баллон, необходимо соблюдать следующие условия:
- Не устанавливать оборудование в цокольных помещениях, подвалах, полуподвалах, постройках выше двух этажей.
- Расстояние от приборов отопления и газовых плит не должно быть меньше 1 м.
- Металлический шкаф для баллона, располагаемый на улице, должен защищать его не только от осадков, солнечных лучей, но и от замерзания, поэтому должен быть утепленным ии подогреваемым.
- Баллон должен располагаться на ровной чистой, сухой поверхности. Если это пол в специальном шкафчике, то сам баллон устанавливают на поддон или рейки, не на само дно.
Шаг 4. Проверка на наличие утечек
Подключение баллона к плите проверяется с помощью концентрированного мыльного раствора:
- Приготавливается раствор из мыла и теплой воды, взбивается до легкой пены.
- С помощью губки или тряпочки наносим раствор на места соединения газового шлага и всех элементов.
- Если появляются мыльные пузыри — есть утечка. В ином случае вы сделали все правильно.
Если удалось убедиться в герметичности подключения, выставляем на редукторе необходимое давление и приоткрываем винт баллона для запуска газа в систему.
Включаем конфорки и оцениваем цвет и качество пламени: если оно голубовато-зеленое и ровное, то давление в норме.
Подключить газовую плитку можно к нескольким баллонам одновременно с помощью соединительной рампы.
Полезные советы
Чтобы монтаж газопровода был наиболее безопасным, нелишним будет знать о некоторых полезных советах:
Морозоустойчивые газовые смеси
— можно заправлять в баллоны, хранящиеся на улице или неотапливаемых помещениях (однако цена и спрос в сезон будет гораздо выше).
Морозостойкая смесь не нуждается в утеплении и испаряется при температуре воздуха до -40 °C
Выбор котла для баллонного отопления
Котлы отопления на сжиженном газе
В настоящее время производители не выпускают узкопрофильные котлы отопления на баллонном (сжиженном) газе. Однако без предварительной модификации нельзя использовать оборудование, рассчитанное на природный газ.
Перед приобретением котла необходимо удостовериться, что в комплектацию входит набор для адаптации оборудования для пропана. В набор входят форсунки с более широким соплом и комплект крепления их к горелке. Процедуру переустановки можно выполнить самостоятельно только в том случае, если это предусмотрено конструкцией.
Есть несколько типов газовых котлов отопления на баллонном газе, которые отличаются эксплуатационным и техническими показателями:
- Тип горелки — открытая или закрытая. Лучше всего приобрести котлы теплоснабжения на баллоном газе с закрытой горелкой. Для их работы забор воздуха происходит с улицы с помощью коаксиальной трубы;
- Монтаж – настенный или напольный. Большинство моделей с мощностью до 24 кВт монтируются на стену;
- Количество контуров. Для теплоснабжения дачи газовыми баллонами можно приобрести недорогой одноконтурный котел. Если же в доме планируется постоянное проживание – рекомендуется купить двухконтурную модель с обеспечением горячего водоснабжения.
Предварительно рассчитать расход при теплоснабжении газовыми баллонами можно, ознакомившись с техническим паспортом оборудования. Однако зачастую производители дают максимальный расход при максимальной мощности оборудования. Чем ниже интенсивность работы горелки – тем меньше будет расходоваться топливо.
Наилучшими показателями работы обладают газовые котлы отопления на баллонном (сжиженном) газе с чугунным теплообменником. Он прослужит намного дольше, чем стальной.
