Как разобрать редуктор перфоратора макита hr2450 видео

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Из инструментов не обойтись без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.

А какова же схема сборки перфоратора Макита 2450 и 2470?

Сборка перфоратора Макита своими руками может быть выполнена только при условии соблюдения прилагаемой инструкции.

Задачей сборочного процесса является замена вышедших их строя деталей на годные и обеспечение взаимозаменяемости и работоспособности инструмента.

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

А как собрать ударный механизм перфоратора Макита? Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз.24.

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32. С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

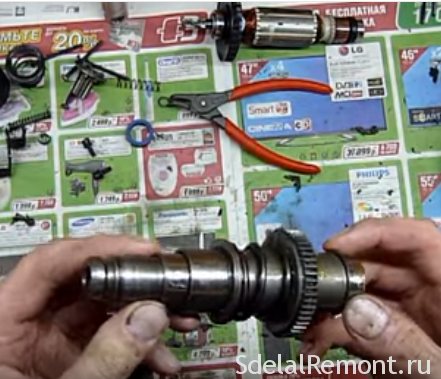

Разборка вала ударного механизма

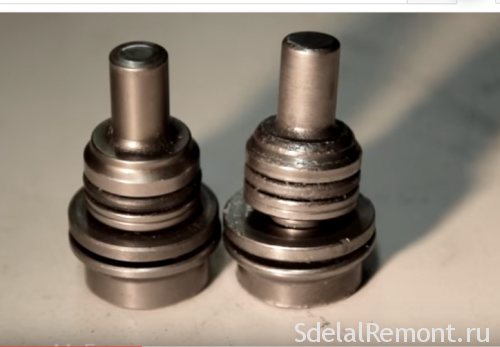

Чаще всего из строя выходит металлическое кольцо.

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Макита 2450

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.

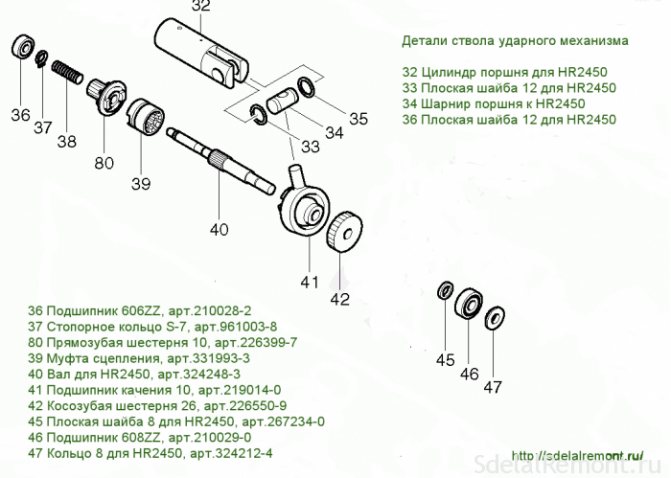

Сборка вала ударного механизма

Сначала надо смазать внутреннюю часть цилиндра поз.32 и вставить в него ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место, надев его на смазанный цилиндр поз.32. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфораторов Макита. Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS. Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров используется смазка марки Макита 196804-7.

Смазки различаются по цвету, но обладают абсолютно одинаковыми характеристиками. А еще какие смазки используются в перфораторе Makita 2450 и 2470?

И вот перед нами собранный механический блок.

Видео общей разборки и сборки перфоратора Макита 2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Все!

Теперь смажем все части механического блока рекомендуемой смазкой. Вот пример правильного нанесения смазки на вращающиеся поверхности.

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета. Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем. Отсталость вставить четыре болта поз.10 в корпус и закрутить.

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками. При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

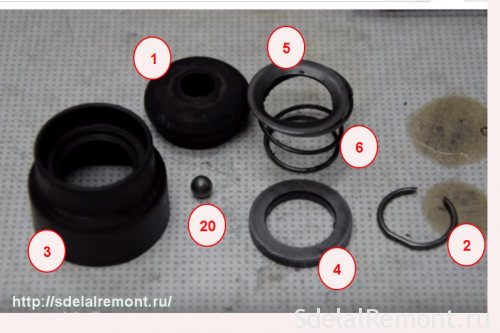

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита. Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.

Теперь самое время проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите ненадолго перфоратор в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте. Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопки регулятора частоты оборотов, убедиться в надежности контактных соединений и можно приступать к установке накладной крышки.

Крышка крепится тремя самонарезными винтами M×4 разной длины.

Подсоедините перфоратор к сети 220Β и проверьте на всех режимах. Перфоратор Макита 2450 или 2470 собран и работает исправно!

Схема перфоратора макита 2450

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации. Переключатель режимов собран.

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами именуются ударные сверлильные устройства, созданные для сверления и долбления отверстий в особо крепких материалах. В перфораторе реализованы две идеи: рабочий инструмент крутится и сразу перемещается продольно, создавая ударный импульс.

Перфораторы всегда работают в экстремальных критериях. Длительность работы перфораторов зависит не только лишь от правильных критерий эксплуатации, да и надежности входящих в изделие деталей.

Но вроде бы вы ни старались, с течением времени перфораторы начинают отказывать.

Чтоб верно отремонтировать перфоратор, нужно изучить его устройством. Ремонт перфоратора Макита 2470 и 2450 самостоятельно может выполнить человек, владеющий способностями слесаря и понимающий базы электротехники.

Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и из числа тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электронной части.

Читать также: Чем обезжирить дверь перед покраской

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая сразу поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Макита обеспечивает преобразование электронной энергии в кинетическую через вращение ротора. В составе электронной части заходит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.Главные неисправности перфоратора makita Неисправности перфораторов разделяются на электронные и механические.

Дальше разглядим нашему клиенту остается неисправности электронной части перфораторов Макита 2470 и 2450 и методы их устранения:

Электронные неисправности перфораторов Макита 2450 и Макита 2470 Электронные неисправности появляются в таком, что при подсоединении перфоратора к сети напряжения, инструмент не врубается. Схема подключения перфоратора Макита к сети ординарна.

Электронная схема перфоратора Макита 2450 по сути есть последовательное соединение электродвигателя, кнопки запуска и проводов. Схема перфоратора Makita 2470 подобна.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электронные щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 Закончил врубаться перфоратор 2470 Подгорели контакты maintenance tool

Определение целостности электронной части перфоратора Макита. Если вы поставили цель выполнить ремонт перфоратора Makita 2450 либо Makita 2470 самостоятельно нужно вооружиться устройствами и инвентарем. Подойдет хоть какой тестер, набор отверток, ключи, молоток, деревянная наставка. Отлично иметь отвертку с интегрированным индикатором фазы.

Нужно взять тестер, подсоединиться к концам вилки перфоратора и надавить выключатель перфоратора. Если тестер указывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер указывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно темного цвета) перфоратора снимается просто, необходимо лишь вывернуть три самореза с помощью шуруповерта или отвертки.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрощеток. С помощью тестера либо самодельного устройства, именуемого еще «аркашка», обусловьте целостность подводящих проводов и правильную работу выключателя.

Несколько слов о ординарном контрольном устройстве название которому «аркашка». Устройство состоит из светодиода либо лампочки от карманного фонарика, пальчиковой батарейки и 2-ух кусочков провода. Вся электронная схема контрольного устройства это поочередно соединенные детали. Соедините батарейку с одним концом светодиода иначе говоря лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электронных цепей.

Соответствующие неисправности перфоратора Макита 2450 и 2470 Распространенные неисправности в электронной части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• поломка кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• куцее замыкание ротора 220-240 В, арт.515668-8, поз.54;
• поломка обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Для пусковой кнопки употребляется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Подмена щеток делается при их полном истирании либо нехорошем контакте. Находится данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора вам больше понравятся вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность до боли просто.

Ремонт переключателя реверса перфоратора Makita

При ремонте переключателя реверса нужно отсоединить заднюю крышку. Аккуратненько отсоединить провода от кнопки. Пристально оглядеть переключатель.

Предстоящая разборка заключается в снятии щеткодержателя, за ранее освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.

Обусловьте его состояние, при желании поменяйте контакты.

Дополнительная, нередко встречающаяся электронная неисправность, нехороший контакт меж статором и нижними контактами переключателя реверса.

Ремонт контакта меж статором и переключателем реверса

Чтоб снять статор, нужно отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается особым колечком. При разборке не потеряйте его.

В зеленоватом корпусе расположен статор. Посетив середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., высвободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты кропотливо зачистите наждачкой, обработайте растворителем либо спиртом.

Перед сборкой подогните контакты так, чтоб они плотно входили друг в друга. Смажьте контакты техническим вазелином узким слоем.

Сборка электронной части перфоратора делается в оборотном порядке.

Инструкция по разборке перфоратора Макита 2450

Перфоратор, это ударный сверлильный инструмент, выполняющий сразу функцию ударного и сверлильного оборудования во время работы с особо крепкими материалами.

В устройстве использованы две идеи сразу: инструмент крутится и движется продольно, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высочайшей степенью запыленности.

На длительность неотказной эксплуатации оказывают влияние не столько условия работы, зато качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами качественной работы. Даже самый надежный инструмент просит подабающего ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 нужно непременно приобщиться к внутренним содержанием инструментов, входящими в составе узлами. Выяснить слабенькие места перфоратора макита для вас поможет реальная аннотация.

Для выполнения ремонта перфоратора Makita 2450, 2470 в кустарных условиях допускается человек, обладающий слесарными способностями, имеющий багаж познаний по электротехнике.

Помните! Выполняя ремонт перфоратора нужно соблюдать правила техники безопасности во время работы с электроприборами.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и, фактически, из схожих, взаимозаменяемых деталей. Ремонт их ничем не отличается.

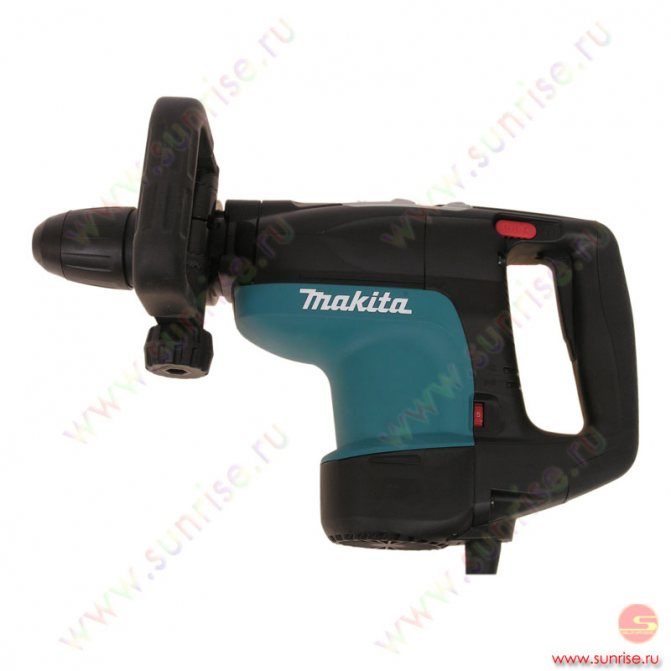

Вид перфоратора Makita 2450

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электронной и механической частей. При этом, в пластмассовом корпусе темного цвета размещается механический узел перфоратора, а под зеленоватым пластмассовым корпусом прячется электронная часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не столько вращающий момент и поступательный ударный импульс.

Задачка механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту одновременно продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Даже очень надежные перфораторы фирмы Макита со временем ломаются. Любая поломка устраняется, надо только иметь прямые руки и настойчивость. Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

Содержание:

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Читать также: Самодельная пиноль для сверлильного станка

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой.

При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки. Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7. из внутреннего корпуса поз.49, арт.153687-8.

Makita 2450 Разборка Видео AURAMM.RU

Даже очень надежные перфораторы компании Makita с течением времени ломаются. Неважно какая поломка устраняется, необходимо лишь иметь прямые руки и напористость. Не считая электронных дефектов перфораторы подвержены и механическим поломкам.

Работа перфораторов с жесткими материалами в запыленной среде уменьшает срок эксплуатации и просит вмешательства юзера при ремонте.

Хоть какой ремонт инструмента начинается с определения нрава неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может юзер, владеющий исходными слесарными способностями и знакомый с требованиями электробезопасности.

Здесь рассматривается механическая часть перфоратора Makita, главные неисправности и методы их устранения.

Разборка механической части перфоратора Makita 2470

Чтоб добраться до механической части перфоратора, нужно снять либо разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого незапятанной тканью либо бумагой.

Sources:

https://ice-people.ru/perforator/perforator-Makita-2450-sborka-i-razborka-razborka-stvola-perforatora-Makita-2450.html

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок.

Но как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу.

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке). На ручке при помощи отвертки подковыривается и снимается защелка. После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление». Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить\ Как снять переключатель режимов на перфоратор Makita HR 2450
Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации.

Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.

При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона. Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.

Патрон собран.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.

Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32. С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.

А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо. Боек

Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: как разобрать перфоратор makita HR2450 за 5 минут до мелочей
sdelalremont.ru

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье автор расскажет, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться.Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Читать также: Размеры шестерни на чертеже

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать.

Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления. Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

2 комментария на Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

В строительной сфере применение перфораторов Makita просто необходимо. Значение этой техники сложно переоценить, он незаменим при работе с бетоном, камнем или кирпичом. Все особо прочные материалы поддаются натиску этого универсального инструмента. В быту перфораторы Makita используют для сверления отверстий в бетоне и камне, для изготовления проемов, выемок, кабельных каналов в стенах и в полу.

Устройство

Перфоратор Makita обладает двойной защитной изоляцией двигателя. Среди обязательных элементов конструкции — расцепляющая муфта, которая предотвращает рывок при заклинивании бура, и электронная регулировка числа оборотов. Показатель фирменного стиля — инструмент комплектуется удобным чемоданом для хранения инструмента.

Большинство моделей оснащено системой пылеудаления и выпускается с мягкой резиновой накладкой на рукоятке. В ассортименте присутствуют перфораторы Makita, как с прямым, так и с вертикальным расположением двигателя.

Принцип работы

Он может выполнять 3 функции: сверление, сверление с ударом, долбление.

Ремонт Редуктора Перфоратора Макита Hr2450

Макита 2450: характеристики, схема сборки, ремонт своими руками, отзывы

В нашем государстве самым фаворитных перфораторов является Макита 2450. И такая обстановка не случаем.

Ведь Макита 2450 обладает неплохими чертами, а его схема сборки позволяет делать Фирма Макита известна как качественный японский производитель, но модель HR 2450 производится в Китае.

Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о Макита 2450, оставляемые в разных источниках. Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

Макита 2450 известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому Макита 2450 прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора Макита 2450 в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора Макита 2450 следует ознакомиться с технологией его разборки и ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор Макита 2450. Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления.

У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов. 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж.

Максимальный диаметр сверления:

• для дерева. 32 мм;
• для металла. 13 мм;
• для бетона. 24 мм;
• для полой коронки. 54 мм.

Есть также дополнительные функции у перфоратора Макита 2450. Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

https://www.youtube.com/watch?v=rvorbixVUi8

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: Made in P.R.C., т. е. сделано в Китае.

Макита 2450 включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора Макита 2450 имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема (Макита 2450. прибор очень сложный).

Первое. это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор

с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора Макита 2450 своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Ремонт редуктора перфоратора макита HR 2450 своими руками. самый полный обзор

Добрался я до своего перфоратора makita HR 2450

, у которого пропал удар на пике. Внутренний удар есть, а на пику.

Разборка перфоратора Makita HR 2450

Это видео. первая часть процесса ремонта перфоратора Makita HR 2450

своими руками.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали Макита 2450. Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Ремонт

Макита 2450 своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная.

Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ.

Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора Макита 2450 своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник.

Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура.

Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора Макита 2450 с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора Макита 2450 в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор

. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать Макита 2450, следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Из недостатков отмечены перегрев и вытекание смазки перфоратора Макита 2450. Отзывы также дают понять, что ремонт производится сервисным центром долго и дорого.

Однако, устранив причину неисправности самостоятельно, можно ожидать нормальной работы инструмента. Особенно часто возникают неисправности у перфораторов, которые были выпущены в последние годы. А вот более ранние изделия известны как наиболее качественные.

Это связано с появлением множества некачественных подделок, которые изготовлены не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, довольно универсальна.

Перфоратор готов выполнять задачи , так и ударного отбойника стен. При этом инструмент может работать с заправкой маслом 1 раз в 2 года без ремонта.

Подходит как для домашнего использования, так и для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальном обращении пользователя при эксплуатации оборудование проработает долго и продуктивно.

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора Макита 2450, можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание и замену деталей самостоятельно, пользователь значительно сэкономит свои средства. При покупке надо обращать внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Источник: https://vdiweb.ru/remont-reduktora-perforatora-makita-hr2450/
