Смазочные материалы фирмы Makita для перфоратора

Приветствую вас у себя на сайте! В этой статье пойдет речь о смазывании перфоратора. Эксплуатация этого инструмента требует не только простого бережного отношения. Обязательно нужно периодически смазывать редуктор и патрон.

При этом редуктор, естественно, идет уже смазанным с завода. Но со временем смазка где-то подтекает, где-то высыхает. Кроме того, она предназначена лишь для снижения трения, а не для его устранения. Поэтому так или иначе, а детали все равно трутся друг об друга, из-за чего постепенно образуется мелкая металлическая пыль, которая остается в смазке.

В результате такого смешивания металла и смазывающего материала, свойства последнего постепенно теряются и износ деталей ускоряется.

Недорогие китайские перфораторы могут быть плохо смазаны и на заводе. Опытные мастера сервисных центров рекомендуют после покупки даже нового такого аппарата сразу его разобрать и промазать

Патрон с завода идет сухим. Здесь, собственно, промазывается не сам патрон полностью, а только то его место, которое соприкасается с буром, так как именно в нем и происходит сильное трение, не уменьшив которое можно повредить и сам патрон, и хвостовик бура.

Итак, ниже рассмотрим как и чем смазывать эти элементы. Рассмотрен будет перфоратор SDS+ с горизонтальным расположением двигателя, так как именно им в подавляющем большинстве случаев пользуются домашние мастера, а статья в основном и написана для них.

Чем смазать перфоратор

Для смазывания редуктора и патрона с буром используются разные типы смазок.

Смазка для редуктора

Здесь применяется особенная смазка, которая так и должна называться — редукторная. Она может быть как под брендами, под которыми выпускаются и сами перфы — Makita, Bosch, AEG и т.д. Но может быть выпущена и фирмой, которая занимается именно этим типом продукции, например, Ravenol, Shell, Xado и др.

Некоторые используют для этих целей и простой литол либо салидол. Но по сравнению со специальной смазывающей продукцией они быстрее высыхают, да и не настолько устраняют трение, как надо.

Смазка для буров

Здесь все точно также. Специальные смазки для этой цели так и называются — для буров. И тоже выпускаются обычно теми же фирмами, что делают перфораторы.

За неимением специальной смазки можно воспользоваться графитовой. Но она не столь хорошо отводит тепло от хвостовика, а это важно, так как иногда при длительной работе хвостовик бывает и расплющивается, из-за чего его потом трудно извлечь.

Какие производители выпускают смазку для редуктора?

Бренды общего назначения, такие как Castrol, Xado, Ravenol, Shell и пр. Разумеется, допуск производителя перфораторов, на этих продуктах отсутствует. Но в описании обязательно должна быть информация о том, что это смазка для редуктора электроинструмента. Вам остается лишь правильно выбрать консистенцию. Информация об этом есть в технической документации инструмента.

• Профильные бренды: Bosch, Makita, Lubcon, AEG. Это более правильный выбор, но при покупке следует быть внимательнее. В документации к смазке может быть перечень конкретных моделей производителя перфораторов. Совместимость с инструментами разных брендов определяется по консистенции и схожим характеристикам.
• Интересный продукт: полужидкая смазка для редукторов «ULTRA». Это компромисс между консистентным составом и жидкими маслами.



Смазка легко переходит в жидкое состояние при небольшом нагреве, в то же время обладает отличной адгезией. Таким образом, этот продукт может использоваться как в картерных, так и в негерметичных редукторах.

Смазываем редуктор

Потребуется разобрать корпус инструмента. Следуйте по пунктам:

1. Разберите патрон. Для этого сначала снимите резиновое кольцо. Затем отверткой подденьте и снимите стопорное кольцо. Далее аккуратно снимается внешний кожух патрона, а затем вынимается прижимное кольцо, шарик и пружина.
2. Теперь отсоедините переключатель режимов. Делается это по-разному в зависимости от модели. В конце статьи я привел некоторое количество ссылок на видео, в которых рассказывается, как он снимается на той или иной модели. Если среди них нет вашего агрегата, то можете посмотреть любой подобный, чтобы понять принцип. И далее, думаю, вам не составит труда отсоединить его и у себя.
3. Освободите от щеток коллектор. Для этого открутите заднюю крышку корпуса и снимите щетки.
4. Выкрутите саморезы, которые продольно стягивают корпус, и разъедините его.
5. Выньте редуктор вместе с якорем двигателя.

Читать также: Как измерить напряжение батарейки мультиметром
Теперь тщательно промойте сам редуктор, а также внутреннюю часть его корпуса. Промывку можно осуществить, например, бензином.

После этого сначала мажутся отдельные самые ответственные части. А затем весь редуктор полностью обволакивается смазкой.

Ну и остается все собрать в обратной последовательности.

Популярные масла

Stihl Forest Plus

Stihl – один из самых популярных в России брендов электропил. Под этой маркой выпускается не только большой ассортимент электроинструмента, но и сервисных материалов.

Forest Plus – минеральный продукт, изготовленный из смеси высококачественных жидкостей. Характеризуется отсутствием осмоления даже при длительном хранении. Может эксплуатироваться при температурах окружающего воздуха до -15 °C.

Срок годности продукта составляет 3 года.

Стоимость 1 л – 260 руб.

Stihl BioPlus

Еще один продукт бренда Stihl – экологичное и эффективное масло Stihl BioPlus – предназначено для работы в умеренных и жарких климатических зонах. Экологически безвредное, быстро и полностью разлагается в почве. Не образует отложений.

Стоимость 1 л – 425 руб.

EUROL CHAINSAW OIL AK

Минеральное высококачественное масло для цепей и шин электро- и бензопил. Проникает глубоко между звеньями и вкладышами цепи, не капает, не стекает, предотвращает отложения грязи, песка и пыли, обеспечивает высокую степень защиты от коррозии.

Стоимость 1 л – 330 руб.

ЗУБР

Минеральное адгезионное масло ЗУБР для смазки пильных цепей, шин и звездочек бензо- и электропил изготовлено с применением нанотехнологий. Хорошие противозадирные и антизаклинивающие свойства при перегрузках. Характеризуется экономичным расходом. Применяется при температурах от -10 до +40 °С.

Стоимость 1 л – 150 руб.

Vegoil

Среди цепных масел Husqvarna популярной является марка Vegoil.

Это масло на растительной основе, биологически разлагаемое и экономичное – расход данного масла до 40 % меньше расхода обычных смазочных жидкостей. Масло сохраняет свою низкую вязкость даже при очень низких температурах и выполняет свои функции даже при попадании в него воды.

Стоимость 1 л – 409 руб.

Масло для смазки цепи Makita

Служит для снижения трения в месте соприкосновения цепи с направляющей шиной и звездочкой. Увеличивает срок их службы, значительно снижая износ поверхностей. Обладает хорошими смазочными свойствами даже на высоких оборотах.

Стоимость 1 л – 492 руб.

Приведенные марки показаны в качестве примеров масел, которые хорошо зарекомендовали себя при работе с электропилами. Их можно приобрести в специализированных магазинах или через интернет-сайты.

Смазываем патрон и хвостовик бура

Эта операция очень проста, поэтому описание ее будет довольно коротким.

Просто берем буровую смазку и добавляем ее прямо в патрон. Другой вариант предусматривает нанесение ее на хвостовик с последующей установкой его в гнездо патрона. Но никто не запрещает совместить два этих способа для надежности.

Необходимо следить, чтобы смазка постоянно присутствовала и по мере необходимости добавлять новую. Если пренебречь этой процедурой, то хвостовик будет перегреваться, что приведет либо к его отрыванию от остальной части бура, либо к расплющиванию. Поэтому не ленитесь и добавляйте.

Вот и все, что нужно знать по патрону и хвостовику.

Как и обещал, прилагаю в конце ссылки на видео с отсоединением переключателя:

Это вся информация, что есть у меня по вопросу смазывания перфоратора. Надеюсь было понятно и доступно. На этом прощаюсь — до новых встреч!

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Из инструментов не обойтись без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.

А какова же схема сборки перфоратора Макита 2450 и 2470?

Сборка перфоратора Макита своими руками может быть выполнена только при условии соблюдения прилагаемой инструкции.

Задачей сборочного процесса является замена вышедших их строя деталей на годные и обеспечение взаимозаменяемости и работоспособности инструмента.

Общие рекомендации по выбору смазки для электропилы

При выборе масла для смазки электропилы каждый из пользователей задается вопросом, какой из вариантов более выгоден и приемлем – специальное масло для цепных механизмов или обычное машинное? Если прислушаться к специалистам, то, конечно же, первый вариант предпочтительнее, так как масло для смазки цепей было специально разработано с учетом технических характеристик электропилы.

Под техническими характеристиками подразумевается определенный температурный режим и трение рабочих частей смазочного механизма.

Хотя обычное моторное масло дешевле специального, необходимо принимать в расчет, что оно служит совсем для других целей и не сможет гарантировать умеренный износ рабочих деталей. Так что можно выиграть немного в цене сейчас, но потом придется переплачивать за ремонт преждевременно износившихся механизмов.

Многие эксперты рекомендуют для смазки электропилы применять марку специального масла с литером N. Оно немного дороже, но гарантирует продолжительную и безотказную работу цепи. К его основным достоинствам можно отнести:

• отличную биоразлагаемость;
• повышенные адгезионные возможности;
• присутствие в составе особых добавок, защищающих от преждевременного износа.

Следуя данным рекомендациям, можно значительно увеличить срок эксплуатации цепного механизма электрической пилы. Однако окончательный выбор смазки всегда остается за пользователем.

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

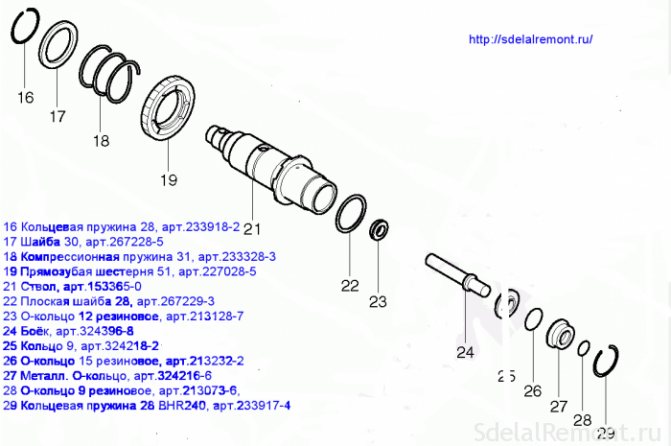

А как собрать ударный механизм перфоратора Макита? Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз.24.

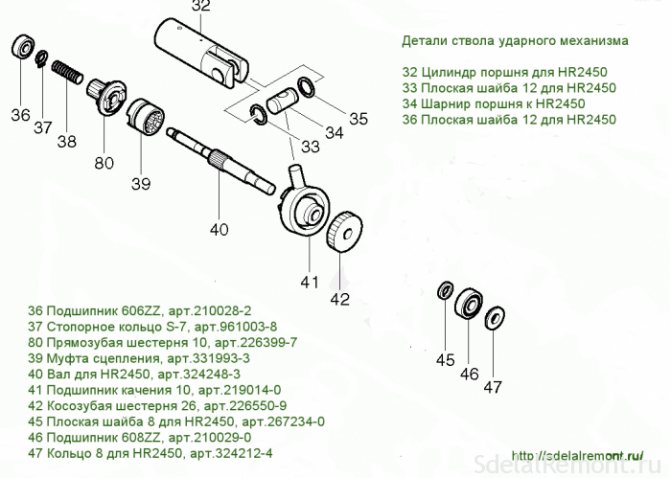

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

Читать также: Главное движение токарного станка

Свойства консистентных редукторных смазок

Стандартные характеристики густых масел общего применения для редуктора перфоратора не подходят. Близкие параметры имеют разве что составы для автомобильных ШРУСов.

Некоторые свойства вообще уникальны, поскольку механизм редуктора не просто работает под большими переменными нагрузками. При работе ударного механизма, происходит спонтанное выдавливание смазки из зоны контакта.

Требования к составу

1. Адгезия должна быть настолько высокой, чтобы при любой нагрузке между деталями оставалась масляная пленка.
2. Требуется высокий показатель водостойкости – перфораторы могут работать в условиях повышенной влажности. При остывании, в корпусе редуктора возникает пониженное давление, атмосферный воздух вместе с парами жидкости засасывается внутрь.
3. При попадании воды не должна образовываться эмульсия.
4. Поскольку редуктор сильно нагревается во время работы, смазка разжижается от температуры. При этом базовые свойства должны восстанавливаться после остывания. Разогретый состав также не должен терять основных антифрикционных параметров.
5. Требуется высокая температура каплепадения. Иначе вращающаяся шестерня под действием центробежных сил будет сбрасывать смазку с поверхности зубьев.
6. В корпус редуктора попадает мелкая цементная (каменная) пыль. Состав смазки подбирается таким образом, чтобы абразивные частицы связывались и выводились из зоны интенсивного трения. При использовании хорошего масла, грязь всегда находится на стенках редуктора, а не внутри шестерен.
7. Поскольку корпус редуктора изготавливается из алюминиевых сплавов, а шестерни и подшипники из легированной стали, антикоррозийные свойства должны одинаково подходить для обоих металлов.

Такие же свойства (за исключением температуры каплепадения и показателей адгезии), должны присутствовать и в жидких составах. В герметичном картере редуктора прилипание смазки не требуется: жидкое масло при работе постоянно омывает все части механизма.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Макита 2450

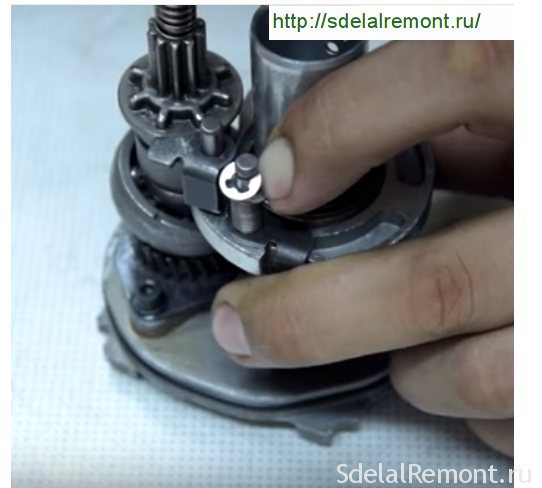

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.

Сборка вала ударного механизма

Сначала надо смазать внутреннюю часть цилиндра поз.32 и вставить в него ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место, надев его на смазанный цилиндр поз.32. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфораторов Макита. Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS. Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров используется смазка марки Макита 196804-7.

Смазки различаются по цвету, но обладают абсолютно одинаковыми характеристиками. А еще какие смазки используются в перфораторе Makita 2450 и 2470?

И вот перед нами собранный механический блок.

Видео общей разборки и сборки перфоратора Макита 2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Все!

Теперь смажем все части механического блока рекомендуемой смазкой. Вот пример правильного нанесения смазки на вращающиеся поверхности.

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета. Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем. Отсталость вставить четыре болта поз.10 в корпус и закрутить.

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Для чего необходима смазка цепи на электропиле

Масло для электропилы используется в качестве смазки для цепи, чтобы нивелировать возникающие силы трения и уменьшить уровень тепловыделения. Вследствие этого достигается быстрая и бесперебойная работа режущего полотна. Иногда случается так, что на некоторых этапах резки приходится прилагать дополнительные усилия для получения требуемого разреза, а это прямо указывает на недостаточное количество смазки или на её не очень хорошее качество. В таком случае рекомендуется сразу проверить уровень масла в бачке или просто смазать цепь для завершения текущей работы.

Большинство новых моделей цепной электропилы имеет встроенную автоматическую систему подачи масла на поверхность режущего элемента, а ручная смазка необходима только для устаревшего оборудования.

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.

Теперь самое время проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите ненадолго перфоратор в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте. Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопки регулятора частоты оборотов, убедиться в надежности контактных соединений и можно приступать к установке накладной крышки.

Крышка крепится тремя самонарезными винтами M×4 разной длины.

Подсоедините перфоратор к сети 220Β и проверьте на всех режимах. Перфоратор Макита 2450 или 2470 собран и работает исправно!

Проф как еще его называют домашний мастер должен хлопотать об инструменте, который он употребляет в деятельности своей фирмы. По этой причине впрямую зависит длительность работы оборудования. Электроинструмент нуждается в высококачественной смазке. Это убережет узлы и механизмы от износа. Работа при всем этом будет существенно результативнее.

Читать также: Установка штуцера на трубопроводе

Потому смазка для перфоратора очень принципиальна. Ее нужно подбирать в согласовании с чертами модели оборудования. Для каждого бренда разрабатывается смазочный материал с определенными техническими особенностями. Входящие в составе разные присадки обеспечивают самые различные свойства схожей продукции. Потому подбирать ее нужно согласно с критериями эксплуатации перфоратора.

Прошло более 150 лет со съема всех дополнительных деталей момента, как в дальнем 1851 году в первый раз стал употребляться в работах ручной перфоратор. Он был сделан для нужд горнодобывающей индустрии не обладал тем многообразием режимов, какое на данный момент конечно у современных моделей. Но уже тогда он существенно улучшил труд рабочих. Недаром представленный вид инструмента получил обширное распространение у мастеров разнообразных специализаций.

С тех пор инструмент подвергался значимым конструкторским изменениям. Постоянным осталось одно. необходимость правильного ухода. Устройство перфоратора достаточно сложное. Некие его детали бывают вариации стремительно изнашиваться.

Чтоб этого не вышло, смазка

для перфоратора должна владеть рядом свойств. С развитием представленного электроинструмента совершенствовались и дополнительные его материалы. Чтоб осознавать, как избрать смазку, нужно разглядеть конструкционные особенности оборудования.

Механизм, который способен произвести требуемое воздействие на материал, вам больше понравятся электрическим как еще его называют пневматическим. Перфоратор обладает 2-мя основными чертами. К ним имеют отношения мощность мотора и сила удара.

Чем не просто показатель в Ваттах и Джоулях, тем сильнее инструмент. У электрического и пневматического типа оборудования различное устройство. Потому, какая смазка применяется для перфоратора каждой разновидности, ответит механизм работы их устройств.

Электрический тип инструмента состоит из катушки, сердечника и бура. Это те элементы, которые нуждаются в смазке. Пневматический механизм имеет цилиндр и поршень, бур и боек. Они существенно оказывают влияние на вес перфоратора.

Смазка для перфоратора Makita, Hitachi и огромного количества других производителей делает требуемые от нее функции. Сначало она обтекает нужные детали механизма, предотвращая трение их поверхностей одна о другую. При всем этом, соответственно, миниатюризируется их износ.

Такие вещества имеют дополнительные присадки, которые предупреждают возникновение коррозии. 2-ой чем двух принципиальной чертой является моющая функция. При работе оборудования в инструмент конечно попадать маленькие частицы материала и пыль. Они оседают на механизме и приводят к его износу.

Смазка

собирает эту грязюка и мусор и сохраняет их во взвешенном состоянии. Когда загрязнений тут накопится очень много, вещество нужно поменять. Есть минеральные, синтетические и полусинтетические смазки. Наиболее дешевые вещества изготавливают основываясь на нефти. Это минеральные разновидности. Они стремительно теряют свои характеристики и требуют нередкой смены.

Синтетические смазки дорогостоящи, но качество этой марки самое высочайшее. Их не обязательно нередко поменять, они обеспечивают очень доброкачественную защиту механизма от износа.

Средние по цены полусинтетические масла. Они владеют наилучшими, чем у минеральных разновидностей, свойствами. Да и до синтетических материалов они мало не дотягивают.

Принцип работы системы смазки цепи

Как уже было сказано, главным звеном в системе смазки является насос. Он работает следующим образом. При повышении оборотов мотора шестеренка, которая находится на основном валу, посредством передачи начинает процесс работы насоса. В этот момент растет давление в системе подачи масла, и оно начинает свое движение в направлении шины. Это движение заканчивается там, где картер пилы соприкасается с шиной, в том самом месте, где располагается продольная проточка, на которую при монтаже шины и направляется сам масляной канал. Данная проточка требуется для осуществления подачи смазки на шину при любом уровне натяжения цепного механизма, т.е. независимо от положения шины при работе электропилы проточка будет обеспечивать поступление на нее смазки. Следующим звеном подачи выступает сама цепь. На её звеньях имеется своя отдельная проточка или отверстие, через которое происходит распределение материала по длине цепи.

Система автоматической смазки цепи электропилы

В случае повышения оборотов мотора скорость прокачки смазки также возрастает. Поэтому лить масло в электропилу рекомендуется только при выключенном двигателе.

Многие современные модели электропил, например, Makita имеют встроенные насосы с дополнительной регулировкой пропуска, при помощи которой можно регулировать количество подаваемой смазки. В старых модификациях пил данная возможность обычно отсутствует. Там подача масла осуществляется в постоянном и неизменяемом режиме или, как в самых первых моделях, пользователю приходится смазывать цепь вручную. Тем, кто является обладателем устаревших экземпляров, необходимо знать, как правильно смазывать вручную цепной механизм. Это совсем несложно:

• берется любая старая емкость и наполняется маслом;
• цепной механизм аккуратно погружается в эту емкость.

Данные действия должны проводиться периодически по мере расходования смазки на цепи.
