Патроны для перфоратора: разновидности, устройство, разборка

Выбирая патрон для перфоратора, покупатель должен разбираться в конструкции такого зажимного приспособления. Это позволит сразу решить вопросы о том, с каким инструментом в комплекте можно будет использовать перфоратор и какие виды обработки выполнять при помощи такого оборудования. Кроме того, владение сведениями об устройстве патрона перфоратора позволяет не только самостоятельно выполнять замену зажимного приспособления, но и осуществлять его несложный ремонт, если в этом возникает необходимость.

Конструкции перфораторных патронов были специально спроектированы с учетом тяжелых условий работы инструмента

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

В результате длительных разработок производители перфораторов и патронов пришли к следующему выводу: чем более простой является конструкция зажимного устройства, тем более надежным в эксплуатации оно является.

Внешне перфораторный патрон представляет собой полностью закрытое зажимное устройство

В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.

Зубчато-венцовые (ключевые)

Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. Между тем, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно больше времени, чем при использовании зажимных устройств других типов.

Основные типы патронов для перфоратора
Быстрозажимные (БЗП)
Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.

Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Как снять патрон с перфоратора

Перед тем, как снять с перфоратора Бош 2-26 патрон, надо определить, какой тип в нем установлен. Если во время работы проворачивается сверло, зажимной элемент должен быть заменён. Способ его крепления зависит от вида. Если устройство крепится на винтовом стержне или шпинделе, его необходимо просто повернуть. Если деталь закреплена сильно, придется воспользоваться дополнительными инструментами. По головке винта бьют молотком, в результате крепкая фиксация ослабевает. С помощью отвертки выкручивают винтовой стержень. Для того чтобы вытащить элемент, закрепленный на шпинделе, его зажимают ключом и прокручивают шпиндель.

Что такое SDS

SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с немецкого означают «вставь, поверни, закреплено». Именно по такому простому, но в то же время гениальному принципу работает SDS-патрон, разработанный инженерами компании Bosch в 80-х годах прошлого века. На сегодняшний день этими простыми в использовании устройствами, обеспечивающими высокую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.

СДС-патроны часто называют быстрозажимными, но при этом не следует путать их с устройствами, в которых зажим обеспечивается за счет вращения муфт. В отличие от традиционных быстрозажимных патронов, СДС-фиксатор не надо вращать, чтобы закрепить инструмент: его достаточно просто придерживать рукой.

Чтобы понять устройство патрона перфоратора данного типа, а также принцип его действия, достаточно взглянуть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, или переходник SDS. На таком хвостовике имеется 4 паза, два из которых являются открытыми с торца хвостовика, а два остальных – закрытыми. Открытые пазы выполняют функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы в свою очередь обеспечивают фиксацию хвостовика в патроне перфоратора.

Схема ударного механизма перфоратора

Во внутренней части СДС-патрона есть специальные шарики, которые выполняют одновременно две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым перемещаются направляющие пазы, обеспечивают его правильное положение. После того как инструмент вставлен до упора, такие шарики фиксируют его, для чего его необходимо немного провернуть до того момента, пока шарики не войдут в закрытые пазы хвостовика. Чтобы использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только тщательно очищать после каждого использования, но и смазывать.

Следует иметь в виду, что из-за особенностей конструкции СДС-патронов инструмент, который в них зафиксирован, подвержен небольшому радиальному биению на холостом ходу, что нисколько не влияет на точность выполняемой обработки. Между тем наличие небольшого люфта между хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла в процессе работы перфоратора.

Для защиты от загрязнений все перфораторные патроны снабжены резиновыми пыльниками

Патрон под перфоратор — зачем он нужен

Патрон на инструменте удерживает специальные насадки. Он считается главным элементом для выполнения основной работы. Для каждого вида деятельности нужно подбирать определенный патрон. Перфоратор в отличие от дрели совершает вращательные и возвратно-поступательные (ударные) действия. Последняя функция необходима при работе с крепкими материалами: кирпичом, бетоном и железобетоном. Почти каждая модель Bosch, Hanskon, Makita, Деволт, Вихрь, Зубр, Интерскол, Штурм, Калибр выделяется универсальностью.

Перед тем, как поменять на перфораторе патрон, рекомендуется рассмотреть его конструкцию. В ранее выпускаемых инструментах сверла закреплялись специальными кулачками. В современных моделях фиксация осуществляется при помощи направляющих клиньев и стопорных шариков.

Типы и сферы применения СДС-патронов

В зависимости от диаметра хвостовика, которым оснащен инструмент или адаптер для его фиксации на перфораторе, СДС-патроны подразделяются на пять основных типов: обычные SDS-патроны, модели категорий SDS-top, SDS-quick, а также патроны SDS-plus и SDS-max. Наиболее популярными являются патроны категории SDS-plus, которые предназначены для фиксации в них инструмента с диаметром хвостовика 10 мм. Хвостовик инструмента, адаптированного под фиксирующие устройства категории SDS-plus, входит в них на глубину 40 мм. При этом диаметр рабочей части инструмента, который фиксируется в патронах SDS-plus, может находиться в интервале 4–26 мм.

Максимальная длина инструмента, который может фиксироваться в патронах категории SDS-plus, составляет 1 метр, а его наиболее распространенные рабочие диаметры находятся в диапазоне 6–12 мм. Устройства, предназначенные для фиксации в них хвостовиков SDS-plus и соответствующих переходников для перфораторов, используются для оснащения оборудования легкой и средней категории, масса которого без учета веса инструмента составляет от 3 до 5 кг. Именно такие перфораторы, которые рассчитаны на ударную нагрузку до 5 Дж, наиболее популярны у домашних мастеров и небольших ремонтных бригад.

Распространенные типы SDS-хвостовиков

Патроны SDS-max, диаметр посадочного отверстия в которых составляет 18 мм, используются для оснащения тяжелых профессиональных перфораторов, вес которых начинается от 5 кг. Такие перфораторы, которые могут использоваться в комплекте с инструментом с рабочим диаметром, доходящим до 6 мм, в состоянии создавать ударную нагрузку до 30 Дж. Чтобы обеспечить точную и надежную фиксацию инструмента в таком серьезном оборудовании, на хвостовиках категории SDS-max предусмотрен дополнительный направляющий паз.

Патроны SDS-top и SDS-quick являются промежуточными вариантами оснащения перфораторов и используются значительно реже вышеописанных моделей. Между тем конструкция устройств SDS-quick, которые были разработаны инженерами компании Bosch в 2008 году, стоит того, чтобы рассмотреть ее подробнее. Инструмент в патроны серии SDS-quick вставляется не при помощи пазов, а посредством выступов на хвостовике. Особенности конструкции патронов SDS-quick позволяют фиксировать в них инструмент, хвостовик которых имеет шестигранную форму и размер четверть дюйма.

Система SDS-quick используется в аккумуляторных перфораторах Bosch UNEO

Съёмные против несъёмных патронов

Многие слышали про съёмные перфораторные патроны. Можно выделить 2 разновидности:

• съёмные (быстросъёмные);
• обычные.

Во втором случае для снятия патрона нужно разобрать сам механизм.

Для фиксации быстросъёмных элементов предусмотрено 4 шарика. Они входят в зацепление с пазами на торцевой стороне втулки. Для снятия патрона его достаточно просто потянуть на себя. Такой механизм очень удобен, если требуется часто менять патроны для перехода на другие виды насадок. Вот только быстросъёмные патроны не считаются оригинальными.

Перфораторы продаются обычно с обычными зажимными устройствами. То есть для снятия требуется разобрать механизм. Фиксация осуществляется за счёт бочонков цилиндрической формы, которые находятся в пазах.

Несъёмные патроны считаются наиболее надёжные. Проблема лишь в том, что для замены или проведения ремонтных работ придётся всю оснастку разбирать. А это не самая лёгкая задача.

Как самостоятельно разобрать и собрать патрон

Чтобы выполнять техническое обслуживание и ремонт патрона перфоратора своими руками, важно правильно снимать и разбирать это устройство. Зная, как разобрать патрон перфоратора (или как разобрать патрон для дрели), вы сможете самостоятельно выполнять осмотр, чистку и даже мелкий ремонт его внутренних элементов, что позволит вам всегда поддерживать свой инструмент в технически исправном состоянии. Несложная конструкция СДС-патронов позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

Итак, разборка классического СДС-патрона перфоратора выполняется в следующей последовательности.

Шаг первый
С патрона отодвигают пластиковую часть и снимают резиновый уплотнитель.

Снятие патрона перфоратора. Фото 1
Шаг второй
Используя отвертку, снимают фиксирующее кольцо, а затем и фиксирующую шайбу.

Снятие патрона перфоратора. Фото 2
Шаг третий

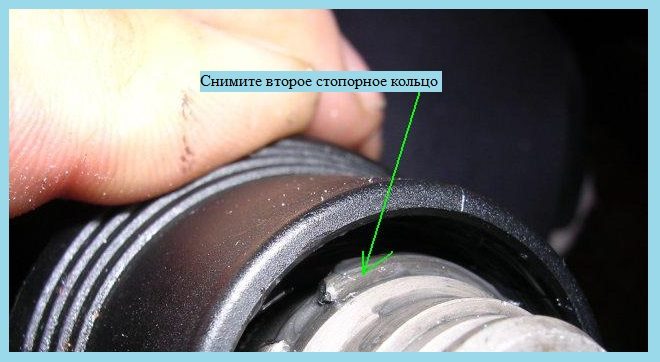

Когда фиксирующая шайба снята, под ней можно увидеть второе кольцо, которое также необходимо снять при помощи отвертки.

Снятие патрона перфоратора. Фото 3
Шаг четвертый
После того как все кольца и шайбы извлечены, можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. В первую очередь из такого механизма необходимо извлечь шарик, затем шайбу и только после этого пружину.

Снятие патрона перфоратора. Фото 4

Все детали механизма патрона, если вы выполняете его техническое обслуживание, надо очистить от грязи и пыли, смазать, а затем собрать устройство в обратной последовательности.

Чтобы еще более подробно познакомиться с вопросом о том, как снять патрон с перфоратора или дрели, как правильно разобрать его, выполнить техническое обслуживание или мелкий ремонт, можно изучить не только теоретическую информацию, но и посмотреть соответствующее видео.

Снятие и замена патрона

Существует несколько признаков или симптомов, которые указывают на наличие проблем со стороны перфораторного патрона.

• Устройство не держит насадку. Такой признак указывает на износ шариков или роликов. Также потенциальная причина — это сильный износ ограничительного кольца, либо проседание пружинного механизма.
• Перфоратор не держит сам патрон. Подобная проблема обычно возникает из-за износа кронштейнов, которые крепят элемент к инструменту. Потребуется замена патрона. Но иногда удаётся обойтись и ремонтом.

Если перед вами стоит задача по снятию и вы не знаете, как нужно заменить патрон на своём перфораторе, тогда следуйте инструкциям.

Снятие

Пошагово расскажем, как правильно поменять патрон на перфораторе и что для этого потребуется сделать:

• Снимите защитную накладку, расположенную сверху или с торца. Накладка поддевается плоской отвёрткой и снимается.
• За накладкой скрывается стопорное кольцо и пластина. Их также извлеките. Для удаления кольца воспользуйтесь отвёрткой. Это кольцо фиксирует и пыльник (чехол).
• Снимите чехол, после чего оснастку можно считать завершённой. Внимательно проверьте состояние элементов, чтобы определить причины неисправностей.
• Если кольцо изношено, что видно по визуальному состоянию, оно идёт по замену.
• Для ремонта можно воспользоваться ремкомплектом, либо отдельно приобрести подходящее колечко.

Заменив все проблемные элементы патрона, его следует установить обратно.

Обратная сборка

Прежде чем снять со своего перфоратора проблемный патрон, стоит заранее купить ремкомплект для замены изношенных компонентов. Но если в вашем случае ремонт уже не актуален, тогда потребуется новый патрон с соответствующими характеристиками.

Обратная сборка осуществляется по такому принципу:

• Если вы ремонтировали устройство, тогда очистите деталь от старого смазочного материала, удалите следы выработки. При сборке потребуется добавлять новую смазку.
• На ствол установите новую пружинку, если старая уже непригодная к эксплуатации.
• Далее идёт пластинка. На её состояние тоже обращайте внимание. При длительной эксплуатации она обычно изнашивается и требует замены.
• Затем вставьте в отверстие патрона шарик, который нужно предварительно обработать смазочным составом.
• После кольца следует упорное кольцо.
• Следующий этап — это установка корпуса на место и фиксация с помощью стопорного кольца.
• За кольцом следует пластинка, которая будет удерживать пыльник. Он фиксируется ещё одним стопорным кольцом.
• Завершается процесс сборки установкой пыльника.

Добавляя смазку, учтите, что лучше больше, чем меньше. Для обработки используйте специальные смазочные материалы для буров.

Восстановленный патрон крепится на место. Остаётся проверить, ушли ли все ранее выявленные симптомы неполадок и может ли теперь патрон достаточно прочно и надёжно удерживать насадку.

О насадках для перфораторов

Теоретически на патрон перфоратора категории SDS-max можно установить инструмент с хвостовиком для патронов SDS-plus и даже инструмент с еще меньшим диаметром посадочной части. Для решения этой задачи используется специальная насадка (адаптер), которую сегодня можно приобрести почти на любом строительном рынке. Между тем применять такие переходники для перфоратора категорически не рекомендуется, так как использование инструмента меньшего диаметра на перфораторах тяжелого класса быстро приведет его в негодность.

Как правило, инструмент для перфораторов продается сразу упаковками и не подлежит восстановлению после выхода из строя. При этом не следует путать его с обычными сверлами, которые отличаются от него формой заточки и строением спирали.

Как разобрать патрон своими силами

Разборку патрона необходимо проводить регулярно для проверки и техобслуживания. Чтобы узнать, что произошло с деталью, может придется его починить, заменить, нужно уметь его разбирать. Патрон может сниматься при помощи молотка. Кулачки разводят до необходимого положения, чтобы они спрятались внутрь. На разведенные слесарные тиски ставят вертикально патрон так, чтобы между губками мог поместиться корпус, а в них упирался рукав (регулировочная муфта, рубашка). Феном или паяльной лампой быстро разогревают рукав. На патрон сверху кладут амортизатор. Это может быть медная или алюминиевая пластина. По корпусу ударяют молотком, выбивая его из регулировочной муфты (рукава, рубашки). Детали обязательно чистят, смазывают и собирают.

В процессе извлечения специалисты советуют делать на корпусе и на кулачках соответствующие метки. Это необходимо чтобы при сборке все стало на свои места. Иначе зафиксированные сверло не будет отцентрированным.

Надо помнить, когда патрон разбирается этим способом, при сбивании обоймы отдельные детали часто разлетаются в стороны. Чаще всего вылетает кольцо с зубчиками, которое состоит из 2-х половинок. Если пользователь не опытный, собрать в одно целое составляющие будет затруднительно.

Прежде чем поставить разобранный патрон на место, его следует почистить, убрать грязь, ржавчину и пыль, детали обязательно смазать. Внутренние компоненты патрона лучше всего смазывать специальными составами, литолом или солидолом. При сборке рабочей насадки в патрон, небольшое количество смазки наносят на хвостовик. Нельзя смазывать детали техническим вазелином. Его используют исключительно при консервации.

В отличии от ключевого быстрозажимной патрон устроен сложнее, поэтому правильнее будет не разбирать узел полностью. Отверткой по кругу раздвигают и поддевают регулировочную муфту. Чтобы не повредить пластмассу, действовать надо как можно аккуратнее и осторожнее. Муфта должна сдвинуться, потом ее снимают руками. После этого как можно сильнее надо раздвинуть кулачки, в патрон вставить металлический стержень (можно взять длинный болт) и ударять по нему молотком. Такими действиями удастся выбить корпус из второй половины пластмассовой муфты.

Замена зажимного приспособления

Периодическая его разборка необходима для продления срока службы. Для того чтобы это сделать, необходимо:

• После снятия защитной накладки на торце патрона сдвинуть кольцо при помощи отвёртки.
• Снять второе кольцо и защитный кожух.
• Разборка начинается с шайбы, которая сдвигается вниз заодно с пружиной. Опять же с помощью отвёртки нужно вытащить шарик.
• Отпустив пружину, можно снять патрон.
• Для замены фиксатора придётся разобрать патрон. Делать это нужно аккуратно, чтобы не потерять детали. Первым делом вывернуть стопор, служащий для удержания втулки на шпинделе. Для этого необходимо зажать её в тисках и открутить по резьбе. Установка происходит в обратном порядке.

Для очистки разбирать патрон не требуется. Смазку можно осуществить с помощью жидкости типа ВД.

Для чего нужен перфоратор

С латыни слово perforo переводится как пробивать. От него и произошло название инструмента, предназначенного для нанесения коротких ударов по поверхности. В основном перфоратор используется для операций с материалами повышенной твёрдости: в бетоне, железобетоне или кирпиче. Такой инструмент может оснащаться функцией сверления и работать как обычная дрель. С его помощью можно снести перегородку или проштробить канал для укладки кабеля, вырубить нишу или демонтировать кафель.

Перфораторы бывают однорежимными, выполняющими одно действие-удар во время вращения. В двухрежимных инструментах добавляются безударные обороты или метод отбойного молотка. Инструмент с тремя способами работы объединяет их все. В этом случае необходим адаптер для перфоратора под сверло.
