Разновидности патронов для перфоратора, предназначенных под сверло

Для чего нужен перфоратор

С латыни слово perforo переводится как пробивать. От него и произошло название инструмента, предназначенного для нанесения коротких ударов по поверхности. В основном перфоратор используется для операций с материалами повышенной твёрдости: в бетоне, железобетоне или кирпиче. Такой инструмент может оснащаться функцией сверления и работать как обычная дрель. С его помощью можно снести перегородку или проштробить канал для укладки кабеля, вырубить нишу или демонтировать кафель.

Перфораторы бывают однорежимными, выполняющими одно действие-удар во время вращения. В двухрежимных инструментах добавляются безударные обороты или метод отбойного молотка. Инструмент с тремя способами работы объединяет их все. В этом случае необходим адаптер для перфоратора под сверло.

Разновидности изделий

Независимо от типоразмера патрона, все они делятся на два вида: быстросменные и ключевые. Изначально, для зажима сменного оборудования, применялись четырехгранные, шестигранные конфигурации и цилиндрические кулачковые. Они до сих пор используются на некоторых моделях. В основном это профессиональные устройства, имеющие высокую мощность. Зажим сменной части в таких узлах осуществляется специализированным ключом. Это дает возможность добиться высокой степени фиксации.

Более 10 лет назад на смену традиционным устройствам пришли зажимы SDS. Узлы SDS-системы оснащены системой быстрого зажима без использования специальных приспособлений. Оператор может установить сменный элемент в SDS быстро, что, в свою очередь, увеличивает производительность.

Патрон для перфоратора под сверло, изготовленный по системе SDS, имеет высокую прочность. Он неприхотлив в работе, прост в обслуживании и ремонте. Благодаря этому патроны перфоратора SDS пользуются высокой популярностью у начинающих строителей и у профессионалов.

Важно: в процессе эксплуатации происходит попадание в механизм большого количества строительной пыли, поэтому необходимо регулярно проводить чистку и смазку устройства, изготовленного по системе SDS.

В зависимости от диаметра посадочного места и сверла, фиксаторы SDS делятся на несколько типов. Самые распространенные из них представлены ниже.

SDS-plus

Многофункциональный патрон для перфоратора является самым распространенным типом устройств SDS. Зажимы данного типа имеют 10-миллиметровый хвостовик для крепления. Диаметр сменных частей варьируется в диапазоне от 4 до 26 миллиметров. Глубина, на которую оборудование входит в патрон, составляет 40 мм. Это исключает его выпадение во время работы.

Патроны для перфоратора под сверло SDS-plus предназначены для установки на электроинструмент легкого и среднего класса. Такой тип зажимов может выдерживать нагрузку до 5 Дж. Они имеют быстрозажимный механизм, широко применяются в бытовых условиях.

SDS-max

Как и предыдущий тип, SDS-max имеет четырехсегментный захват. Фиксирующий механизм имеет четыре паза, которые необходимы для надежного удерживания сменного оборудования. В два из них заходят направляющие съемного элемента. Другие два имеют стопорные шарики для удерживания.

Характеристики патрона SDS-max следующие:

• толщина хвостовика – 18 миллиметров;
• рабочий диаметр инструмента – до 60 мм;
• максимальная сила удара – около 30 Дж;
• глубина захвата – 90 миллиметров.

Этот тип SDS широко используется на инструментах, имеющих высокую мощность. Это профессиональные модели, позволяющие выполнять большой спектр работ по сверлению и бурению. В основном, такие модели оборудуются специальными подставками и упорами для безопасного использования.

SDS-top

По принципу действия этот тип ничем не отличается от вышеописанных. Изделие оснащено четырехсегментным захватом. Его отличие состоит только в том, что диаметр хвостовиков составляет 14 миллиметров.

На сегодняшний день патрон для перфоратора под сверло SDS-top, используется достаточно редко. Это связано с тем, что производители SDS-plus повысили качество сплавов, из которых изготавливается изделие, и этот тип сегодня является практически универсальным.

Кроме этих видов, существуют еще и другие. Такие изделия устанавливаются для использования в конкретных целях. Они могут отличаться своими характеристиками и прочностными свойствами. Их низкая популярность связана с более сложными условиями замены расходных материалов.

Изделия фирмы Makita

Комплектующие, выпускаемые японским производителем, пользуются высоким спросом у пользователей. У них есть ряд преимуществ:

• Универсальность. Патроны для перфоратора под сверло фирмы Makita подходят на инструмент производителей из разных стран мира.
• Разнообразие размеров. Фирма Макита выпускает быстрозажимные и ключевые фиксаторы различных размеров. Это позволяет использовать различные расходные материалы.
• Качество. В производстве используются высокопрочные сплавы металлов. Фиксаторы выдерживают высокие нагрузки.

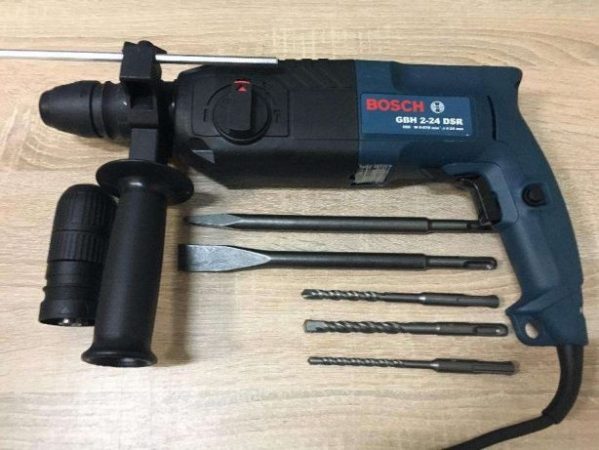

Товары компании Bosch

Товары фирмы Бош отличаются небольшим весом и долговечностью. Они совместимы не только с продукцией компании, но и с электроинструментами многих других производителей. Фирма разделяет свою продукцию для определенных целей, таких как: бурение бетона, дерева, металла и т. д. Для удобства использования каждый вид имеет свои типоразмеры и конструктивные особенности. Зажимы Бош пользуются большим спросом у мастеров.

Из вышеперечисленного следует, что на сегодняшний день существует большой выбор патронов для перфораторов под сверло. Особой популярностью в бытовых и профессиональных целях пользуются быстрозажимные механизмы.

Видео по теме: Как в перфоратор закрепить сверло

Публикации по теме

Назначение специального зажима

Возможности подобного оборудования зависят от типа патрона, который представляет собой немаловажный компонент перфоратора. Он связывает привод устройства с оснасткой в виде бура или любой насадки. Основной его параметр- диаметр хвостовика и сверла.

Хвостовики, как правило, бывают размером от 10 до 18 миллиметров, что позволяет их использовать в оборудовании любых габаритов. Свёрла, применяемые в них, имеют сечение 4−80 миллиметров с незначительными отступлениями в обе стороны, в зависимости от модели патрона.

От размеров зависит и его масса: примерно 200−600 граммов.

Для дрели подходит обычный зажим, которого вполне достаточно для удержания вращающегося сверла, так как в этом приспособлении изменяется лишь направление движения патрона и число оборотов.

У перфоратора, в отличие от дрели, трансформация крутящего момента происходит не только во вращение, но и в одновременное возвратно-поступательное перемещение. Поэтому патрон должен противостоять как самому кручению, так и осевой нагрузке. Оттого обычная цанговая головка здесь не применяется, а нужен специальный универсальный зажим.

Основные виды патронов

Перфоратор предназначен для огромного разнообразия работ: сверление бетонных стен и перегородок, деревянных конструкций, металлического листа. Соответственно, для каждого типа выполняемых работ необходим определенный тип насадки и тип патрона.

В зависимости от данного критерия выделяют следующие виды патронов:

1. SDS plus относится к наиболее ходовым вариантам патронов для перфораторов. Такие конструкции отлично подходят для использования в бытовых инструментах. Хвостовики для подобного патрона имеют длину 4 см, а диаметр 0,1 см.
2. Для профессиональных инструментов с мощностью выше 1,1 кВт используются патроны серии SDS max. Насадки для подобных конструкций имеют длину 9 см и диаметр стержня 1,8 см. Рабочая область достигает 6 см. Для сверления отверстия более 6 см в диаметре применяются специальные коронки. Среди существенных конструктивных особенностей следует отметить наличие трех шлицев, что позволяет мастеру работать с перфоратором с силой удара 30 джоулей.
3. Иногда, но достаточно редко, можно встретить патроны серии top, для которых идут буры толщиной 1,4 см и длиной 7 см.
4. В некоторых магазинах и мастерских можно увидеть патроны для хвостовиков цилиндрической формы. Вместо пазов в подобных конструкциях имеются шлицы и выступы.
5. Серия патронов hex была первоначально разработана для фиксации долота и пики, но её универсальная конструкция позволяет использовать в работе и буры.

Для такой серии патронов, как spline, необходимы специальные насадки. На хвостовике подобных насадок имеется уплотнение, обеспечивающее перемещение рабочей части.

Конструкция SDS-головок

Для того чтобы понять устройство патрона перфоратора типа SDS, надо посмотреть на бур, предназначенный для него. Его открытые пазы совмещаются со шлицами патрона и скользящим движением заходят внутрь. Надёжное зацепление и передача вращающего момента осуществляется через эту связь. Выпадение оснастки предотвращает взаимодействие закрытых пазов и шариковых фиксаторов. Во время работы основная нагрузка этого механизма не касается. Патрон, устроенный подобным образом, надёжен и прост в использовании.

Возможные неисправности

При обнаружении в работе перфоратора остановок, закусываний, проворачиваний, гудения или стука, а также снижения скорости вращения или силы удара, необходимо осмотреть патрон. Причины могут быть следующие:

• Износ резиновой прокладки, в результате чего строительная пыль попадает внутрь патрона. Решается чисткой механизма и заменой пыльника.
• Изношено или ослаблено стопорное кольцо или шарик. Поможет их замена с предварительной смазкой.
• Возможно, искривилась коническая пружина. Можно попробовать перевернуть её другой стороной или заменить.
• Однако чаще всего неисправности требуют установки нового патрона.

Патроны цангового типа

Далеко не все перфораторы относятся к современной системе SDS. Сегодня можно встретить инструментарий с фиксаторами цангового типа, среди которых следует отметить:

1. Патроны ключевого типа. Подобная фиксирующая деталь позволяет произвести установку хвостовика с цилиндрической формой задней части. Специальные шлицевые ключи приводят в движение кулачки, что обеспечивает надежную фиксацию насадки. Среди недостатков следует отметить сложности и затраты времени на установку и съём рабочей части.
2. Среди моделей цангового типа известны также быстрозажимные патроны. Принцип действия и конструкция подобной детали имеют схожесть с фиксаторами на шуруповёртах.

Обе разновидности патронов не следует использовать в работе перфораторов ударного принципа действия, поскольку детали быстро выйдут из строя.

Замена зажимного приспособления

Периодическая его разборка необходима для продления срока службы. Для того чтобы это сделать, необходимо:

• После снятия защитной накладки на торце патрона сдвинуть кольцо при помощи отвёртки.
• Снять второе кольцо и защитный кожух.
• Разборка начинается с шайбы, которая сдвигается вниз заодно с пружиной. Опять же с помощью отвёртки нужно вытащить шарик.
• Отпустив пружину, можно снять патрон.
• Для замены фиксатора придётся разобрать патрон. Делать это нужно аккуратно, чтобы не потерять детали. Первым делом вывернуть стопор, служащий для удержания втулки на шпинделе. Для этого необходимо зажать её в тисках и открутить по резьбе. Установка происходит в обратном порядке.

Для очистки разбирать патрон не требуется. Смазку можно осуществить с помощью жидкости типа ВД.

Продление срока службы

Продление эксплуатационного периода патрона напрямую зависит от правильного использования самого перфоратора. Несколько полезных советов:

• Не нажимать слишком сильно на инструмент.
• Долговременная холостая работа перфоратора ведёт к преждевременному износу механизма патрона.
• Работая с мягкими поверхностями правильным будет применение безударного режима работы.
• Для сверления особо твёрдых материалов рекомендуется применение специальных смазок или эмульсий.
• Практичнее работать с бурами меньшей длины.
• Хвостовики буров нужно смазывать после каждой сотни отверстий, предварительно их очистив.
• При долговременной работе инструменту необходимо давать передышку, во время которой можно остудить буры в масле и произвести осмотр перфоратора.
• Приспособление требует ухода как перед работой, так и после неё.

Для предотвращения попадания пыли можно использовать специальные приспособления. Даже обрезанная пластиковая бутылка, надетая на бур, поможет в достижении этой цели.

Если выполнять эти минимальные требования, то инструмент проработает долгие годы и не подведёт мастера в нужный момент.
