Манометры для измерения давления газа: типы, особенности конструкции и действия измерителей

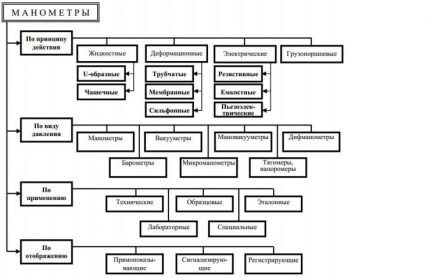

Все приборы, измеряющие давление, классифицируются по нескольким критериям:

По роду измеряемого давления: манометры, вакууметры, мановакуумметры, напоромеры, микроманометры, тягомеры, тягонапоромеры, барометры, дифманометры.

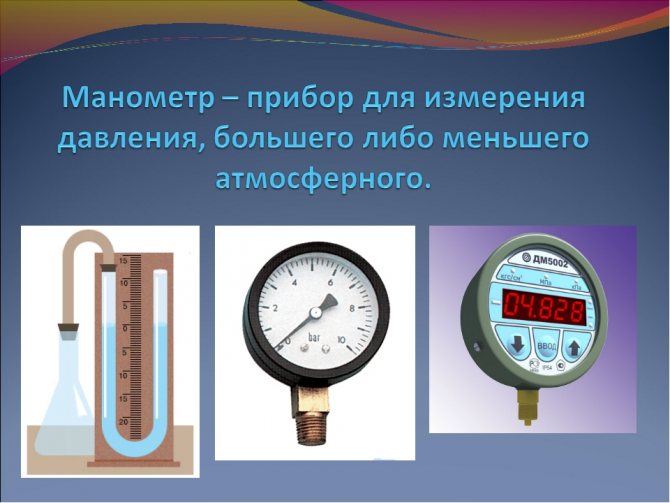

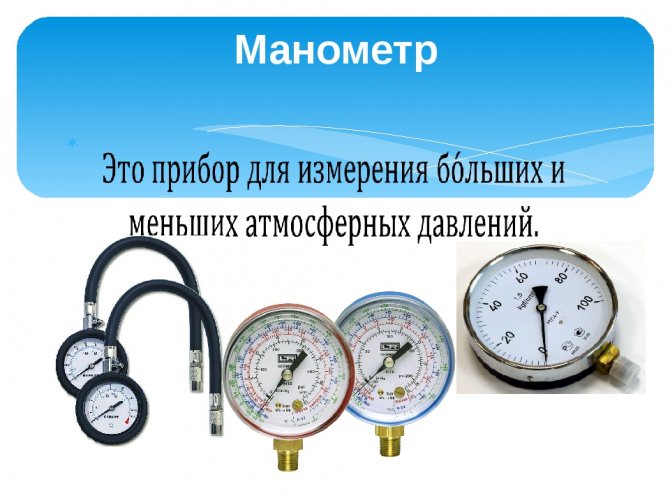

Манометры — это приборы, служащие для измерения избыточного либо абсолютного давления (разности давлений). «Ноль» манометра избыточного давления находится на уровне атмосферного давления воздуха.

Вакуумметры нашли применение для измерения давления разреженных газов.

Мановакуумметр позволяет определять избыточное давление и разрежение газа.

Напоромерами измеряют небольшое избыточное давление (не более 40кПа), тягомерами — небольшое вакуумметрическое.

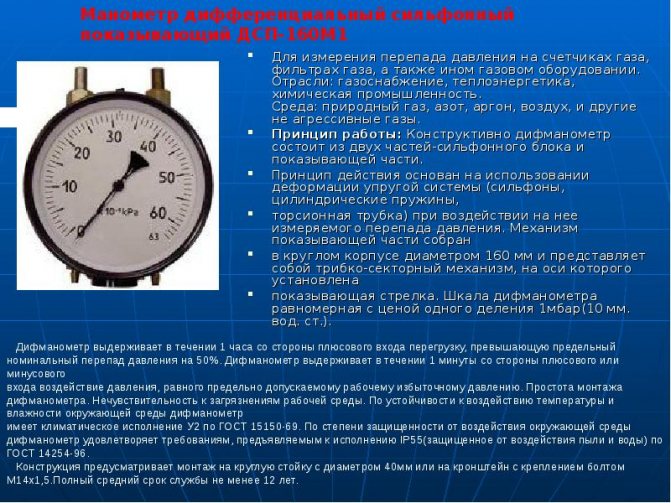

Дифманометры определяют разность давлений в двух точках.

Микроманометры — дифманометры для определения малых разностей давлений.

Барометрами определяют атмосферное давление воздуха.

По принципу действия : жидкостные, деформационные (пружинные, сильфонные, мембранные), грузопоршневые, электрические и другие приборы.

Жидкостные манометры состоят из сообщающихся сосудов, давление определяется по одному либо нескольким уровням. У деформационных манометров давление определяется по деформации или упругой силе деформирующегося элемента – пружины, мембраны, сильфона. В грузопоршневых манометрах искомое значение давления определяется путем уравновешивания массы грузов и поршня. Электрические манометры работают на первичных преобразователях давления.

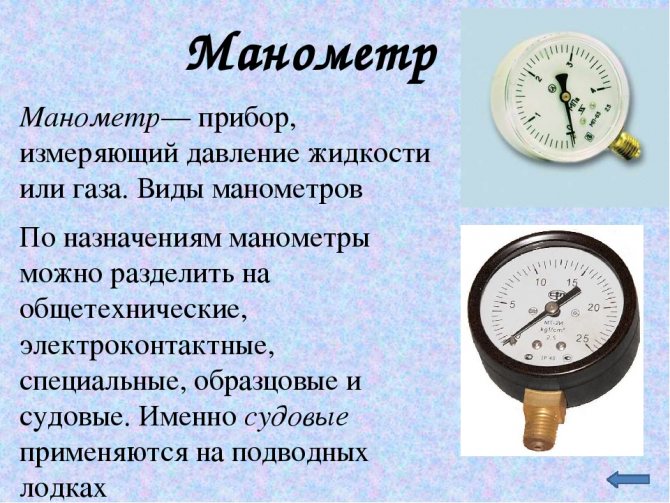

По назначению: общетехнические для измерения давления в технологических процессах и эталонные для поверки.

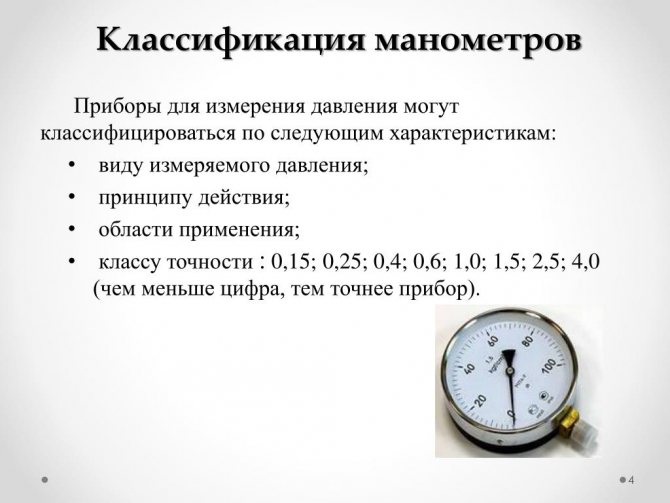

По классу точности : от 0,4 до 4,0. Этот показатель характеризует погрешность измерения прибора.

По особенностям измеряемой среды : общетехнические, коррозионно-стойкие, виброустойчивые, специальные, кислородные, газовые.

Специальные манометры применяются для вязких и кристаллизующихся веществ, а также таких веществ, которые содержат твердые частицы.

Помимо вышеперечисленного приборы для измерения давления отличаются по пределу (диапазону) измерений, степени защиты от воды (восемь степеней), по виду защиты от внешних предметов (шесть степеней), по степени устойчивости к вибрациям, по степени устойчивости к влажности и температуре (11 групп).

Манометры и мановакуумметры рассчитаны на то, чтобы выдерживать кратковременную перегрузку.

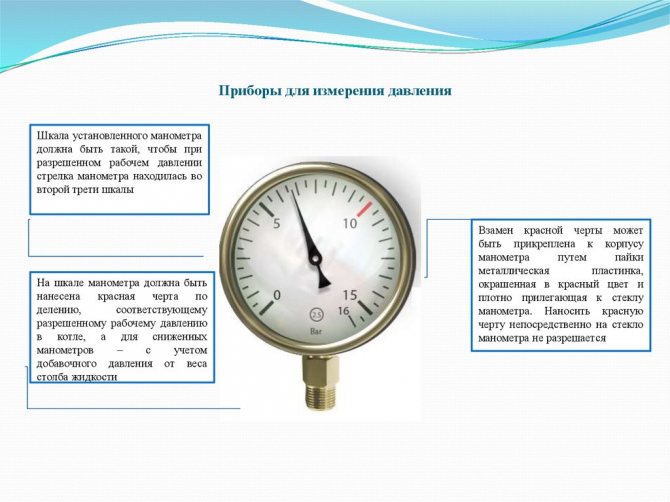

На циферблате прибора маркируется разметка шкалы, единицы измерения давления, знак минуса для вакуумметрического давления, монтажное положение прибора, класс точности, наименование/обозначение среды, знак Госреестра, товарный знак завода-изготовителя.

Примеры использования электроконтактных манометров в электрических схемах смотрите здесь: Автоматизация насосов и насосных станций

Во многих технологических процессах давление является одним из основных параметров, определяющих их протекание. К ним относятся: давление в автоклавах и пропарочных камерах, давление воздуха в технологических трубопроводах и т. п.

Какие виды существуют?

Список основных видов манометров для воды:

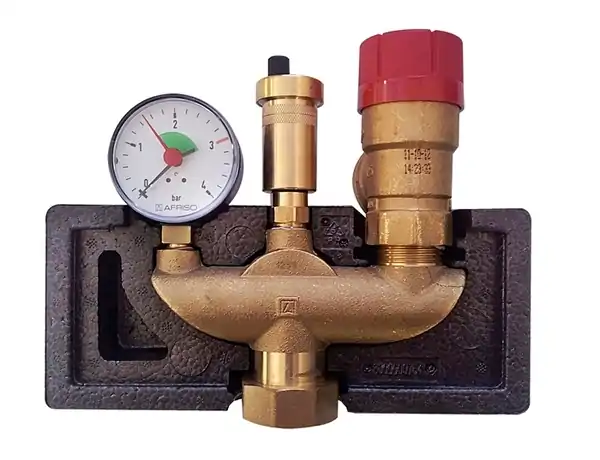

1. Самые распространенные – общетехнические пружинные манометры для воды, с диапазоном измерения от 0 до 10 или от 0 до 6 атмосфер. Диаметр корпуса может быть от 40 до 160 мм, чаще всего – 100.
2. Котловые – с диаметром корпуса 250 мм. Они нужны, чтобы на расстоянии снимать показания прибора.
3. Виброустойчивые манометры – заполнены внутри вязкой жидкостью, в частности раствором глицерина или силиконовым маслом. Измеряют давление в условиях сильных вибраций. Применяются на насосных станциях, автомобилях, компрессорах, поездах.
4. Коррозионностойкие манометры – для работы с химически агрессивными средами.

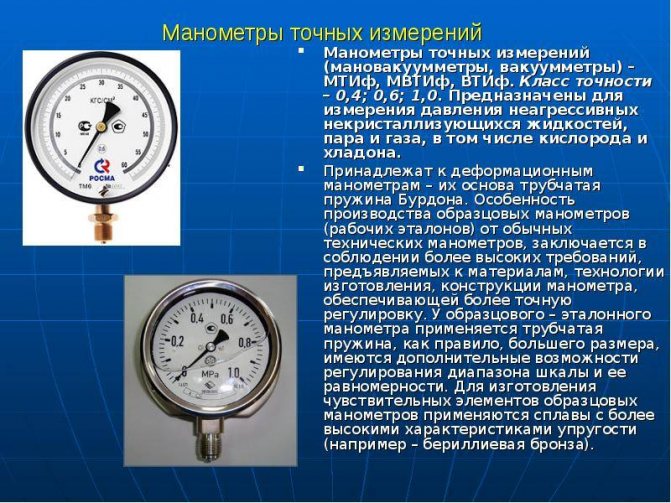

5. Высокоточные нужны для поверки и опрессовки.
6. Цифровые электронные – механическая сила преобразуется в электрический сигнал. Показания снимают с табло, можно программировать, некоторые приборы можно подключать к компьютеру.
7. Электроконтактные (сигнализирующие) – приборы, в которых устанавливается верхний и нижний пределы давления. В случае их преодоления электронный прибор срабатывает и передает сигнал на управляющее устройство.

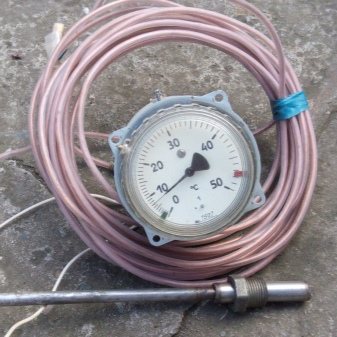

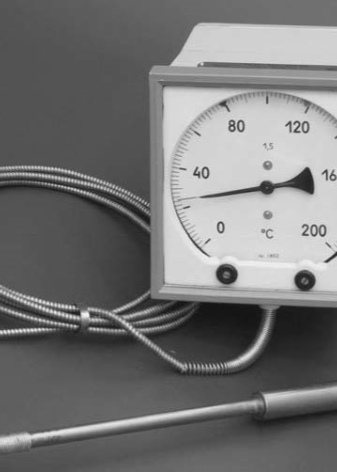

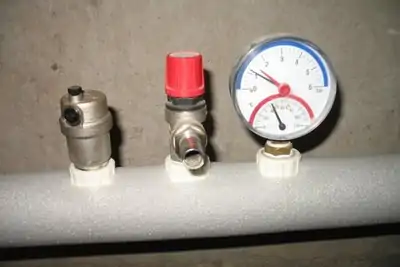

8. Термоманометры – это приборы, измеряющие давление и температуру в системе отопления или водоснабжения. На лицевой стороне две шкалы, по которым снимают показания.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

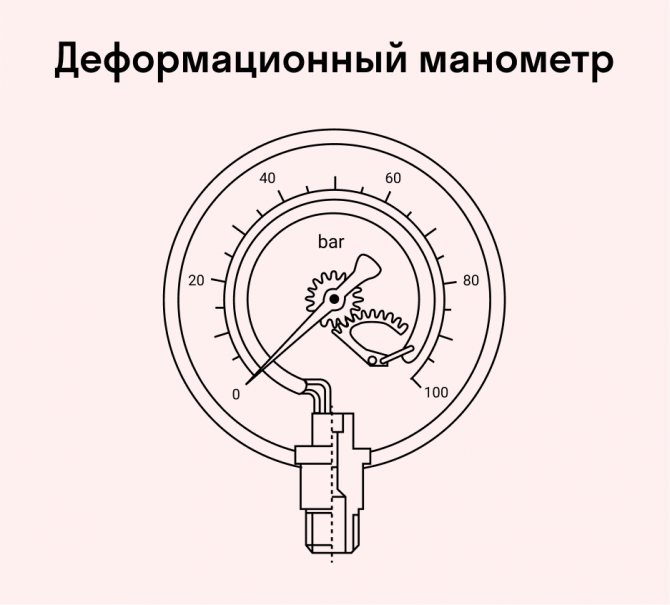

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

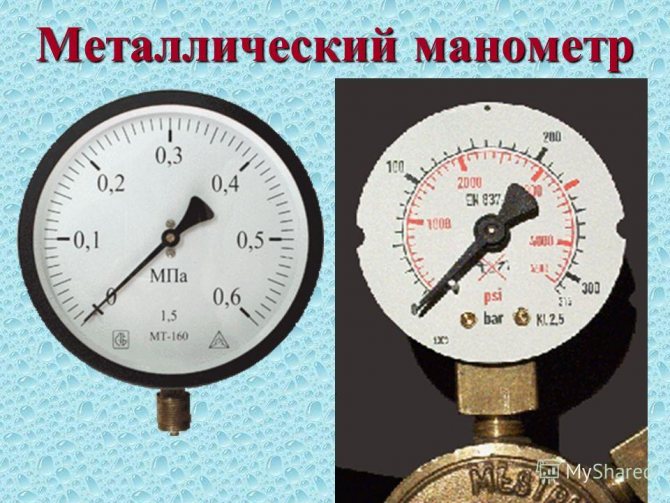

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G1+ G2.

Давление под поршнем рассчитывается по формуле:

где G1— масса грузов, G2— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Конструкция и принцип работы

Для того чтобы подобрать наиболее подходящий вариант исполнения цифрового манометра и правильно его обслуживать при необходимости нужно уделить внимание конструктивным особенностям. Принцип действия выглядит следующим образом:

1. Основой конструкции становится принцип уравновешивания давления под действующей силой.
2. Один из концов подвижного элемента запаян в основной держатель, другой связан с механизмом. За счет этого происходит преобразование прямого перемещения элемента и его закольцовывание по стрелке.
3. На момент воздействия меняются определенные характеристики материала. При этом у конструкции есть третья мембрана, которая определяет силу воздействия.
4. При воздействии определенной силы происходит совмещение двух пластин под определенным усилием, которое будет сопоставимо с силой тока. Полученный разряд между двумя кварцевыми элемента превращается в обычный сигнал, после чего он передается к устройству измерения.

На момент падения давления или его возрастания происходит замыкание контактов и сигнал подается на катушку.

По конструктивным признакам выделяют довольно большое количество различных цифровых манометров, но классический вариант представлен сочетанием следующих элементов:

1. Корпус. В большинстве случаев при его изготовлении применяются материалы, которые характеризуются высокой устойчивостью к агрессивному воздействию со стороны окружающей среды. Отсутствие большого количества механических элементов определяет его небольшие размеры.
2. Термобаллон и соединительный капилляр.
3. Циферблат и стрелка для отображения основных параметров. В последнее время большое распространение получили варианты исполнения с электронным циферблатом.

В целом можно сказать, что лишь слишком большая нагрузка становится причиной, по которой устройство может выйти из строя.

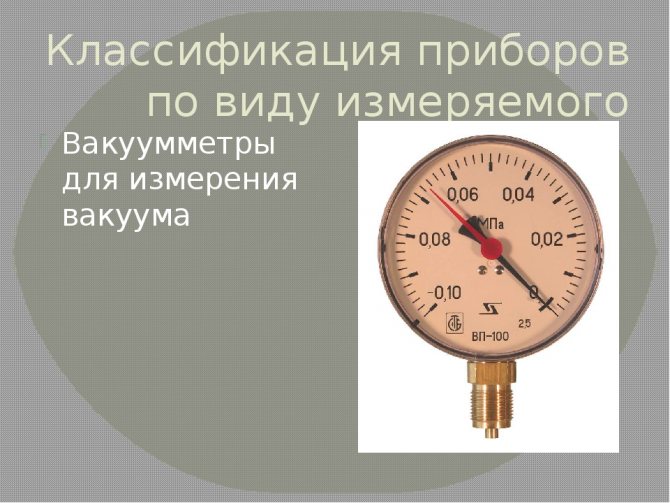

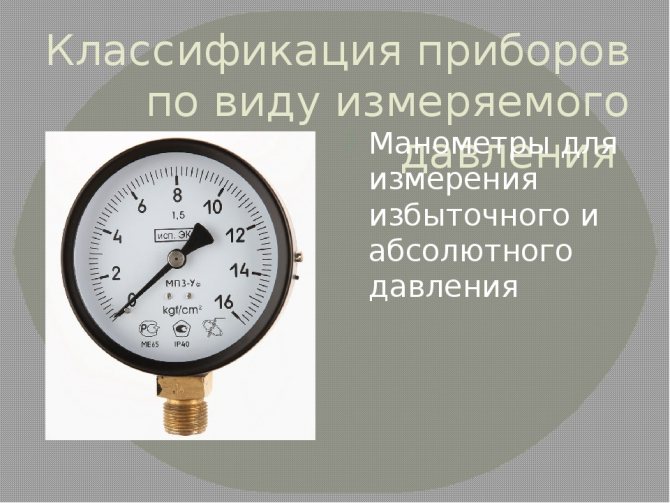

Классификация манометров по виду измеряемого давления

Классификация регуляторов с учетом типа давления:

• вакуумметры и мановакуумметры;
• барометры;
• напоромеры;
• дифманометры;
• тягомеры.

Принцип работы любого из них зависит от строения, помимо этого нужно учитывать, что измерители разделяются на категории в пределах единого класса с учетом уровня точности.

Приборы, работающие по вакуумному принципу, предназначены для разреженного газа. Напоромеры способны определить параметры предельного давления с показателями до 40 кПа, тягомеры до -40 кПа. Другие дифференциальные устройства помогают узнавать разность показателей в любых двух точках.

Классификация по функционалу

Калибровка аналоговых манометров

По своему назначению манометр для газа высокого либо низкого давления бывает общетехническим, эталонным или специальным.

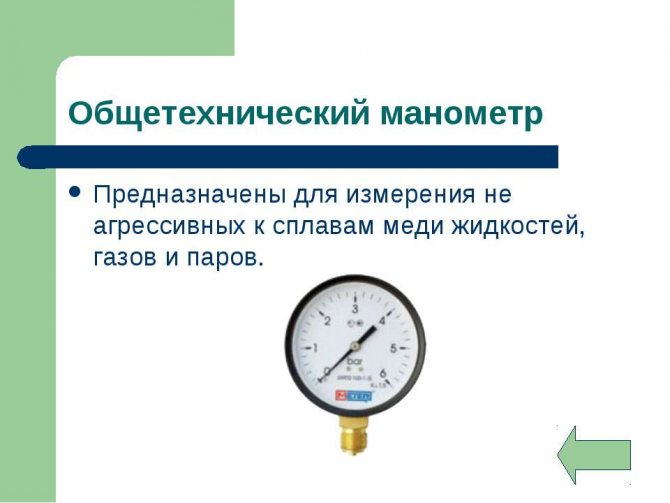

Общетехнические

Подобные приборы помогают измерять показатели максимального и вакуумметрического давления и применяются чаще всего на производстве, в том числе в процессе технологических работ. Они подходят для проведения измерений в газообразных средах, причем они должны быть неагрессивными для сплавов из меди при температурном режиме до 150 градусов. Эти устройства выдерживают вибрационные колебания с пределами от 10 до 55 Гц, амплитуду до 0,15 мм, класс точности у них варьируется от 1 до 2,5.

Эталонные

Приборы этого типа разработаны с целью тестирования, настраивания и калибровки прочих устройств для обеспечения максимально точных замеров. Подобные манометры для измерения давления газа разделяют на три категории, их перечень включает контрольные и образцовые регуляторы, а также их аналоги, предназначенные для обыкновенных и композитных баллонов. Газомеры первого типа применяются чаще всего и помогают контролировать достоверность данных приборов в местах установки, их рабочий предел колеблется в промежутке от 0,06 до 1600 бар.

Специальные

Специальные регуляторы создают под конкретный тип газа, а также среду, образуемую им. Корпусы таких устройств красят в разнообразные цвета с учетом типа вещества, для которых они предназначены. Манометры такого назначения делают из прочных материалов, способных выдерживать воздействие газообразных сред. Они считаются наиболее распространенными и отличаются простой конструкцией.

Классификация по способу функционирования

По способу работы приборы могут быть водяными, электрическими или цифровыми, помимо этих категорий существуют и другие разновидности.

Водяные

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электрические

Тензорезистивный электрический манометр

Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

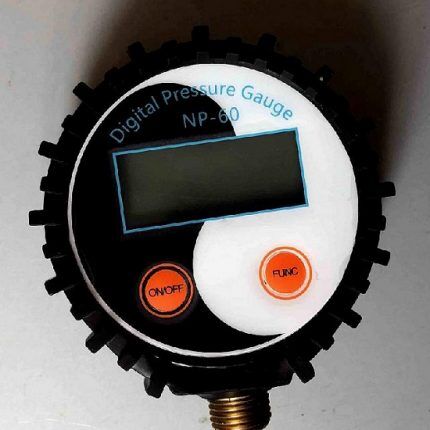

Цифровые

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

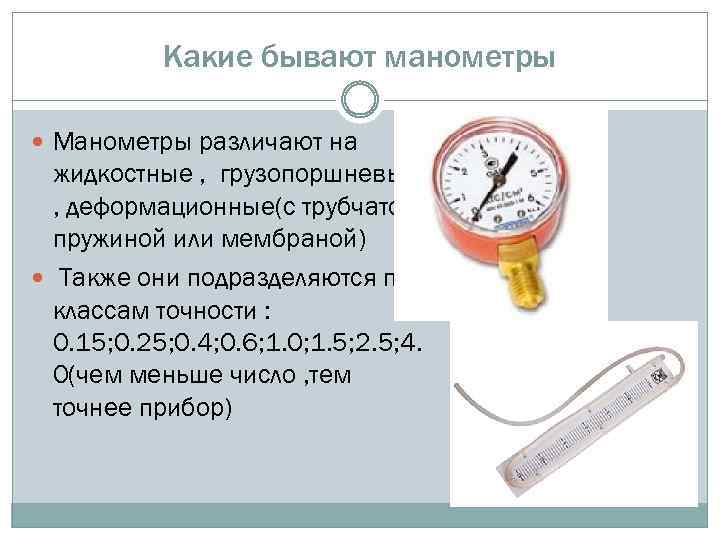

Классификация по принципу работы

Газовые манометры в зависимости от механизма считывания показаний делят на:

• Деформационные;
• Электрические;
• Грузопоршневые;
• Жидкостные.

Каждый тип имеет свои характерные особенности.

Деформационный вид манометров

Принцип и основы действия устройств деформационного класса заключается в том, что давление воздействует на чувствительный элемент прибора, который деформируется. Уровень давления определяется степенью деформации.

Деформационные манометры выпускают с трубчато-пружинными, сильфонными или мембранными рабочими компонентами, обладающими высокой чувствительностью

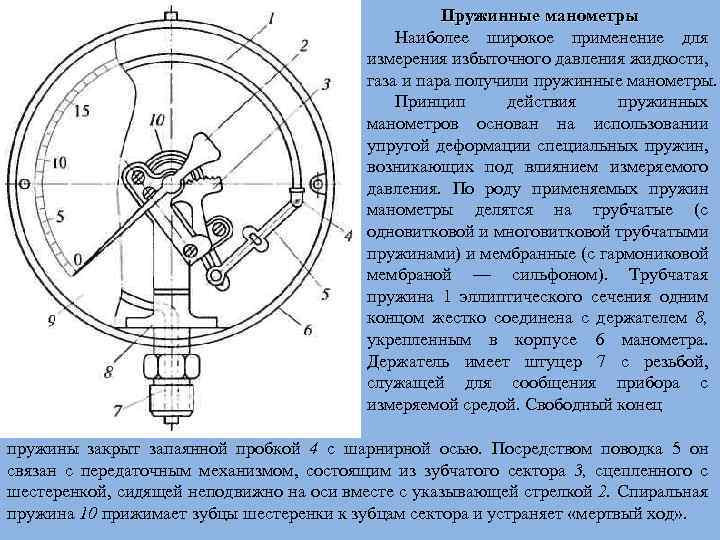

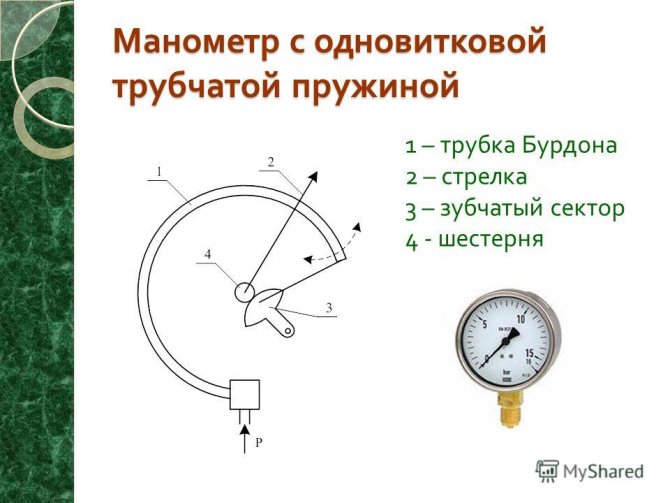

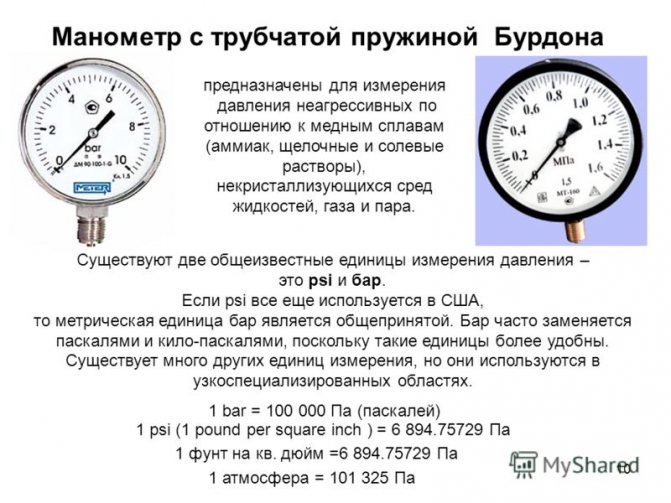

Воспринимающими элементами в трубчато-пружинных устройствах являются трубчатые пружины. Эти изделия представляют из себя согнутые кругом трубки с поперечным овальным сечением. Газ оказывает воздействие на внутреннюю поверхность трубки. В ходе этого воздействия трубка деформируется и изменяет свою форму, приближаясь к округлой.

Один конец трубки запаян и способен перемещаться. Второй открыт и зафиксирован держателями. При искривлении пружинной трубки воздействие также оказывается и на кольца, которые затем разгибают пружину. Запаянный конец пружины двигается в соответствии с силой давления. Это движение передается на измерительную шкалу.

При измерении давления до 40 бар используются кругообразные пружины. При более высоком давлении применяются винтовые или спиралеобразные пружины, находящиеся в одной плоскости. Погрешность показаний при измерении давления данным методом составляет от 1 до 4%.

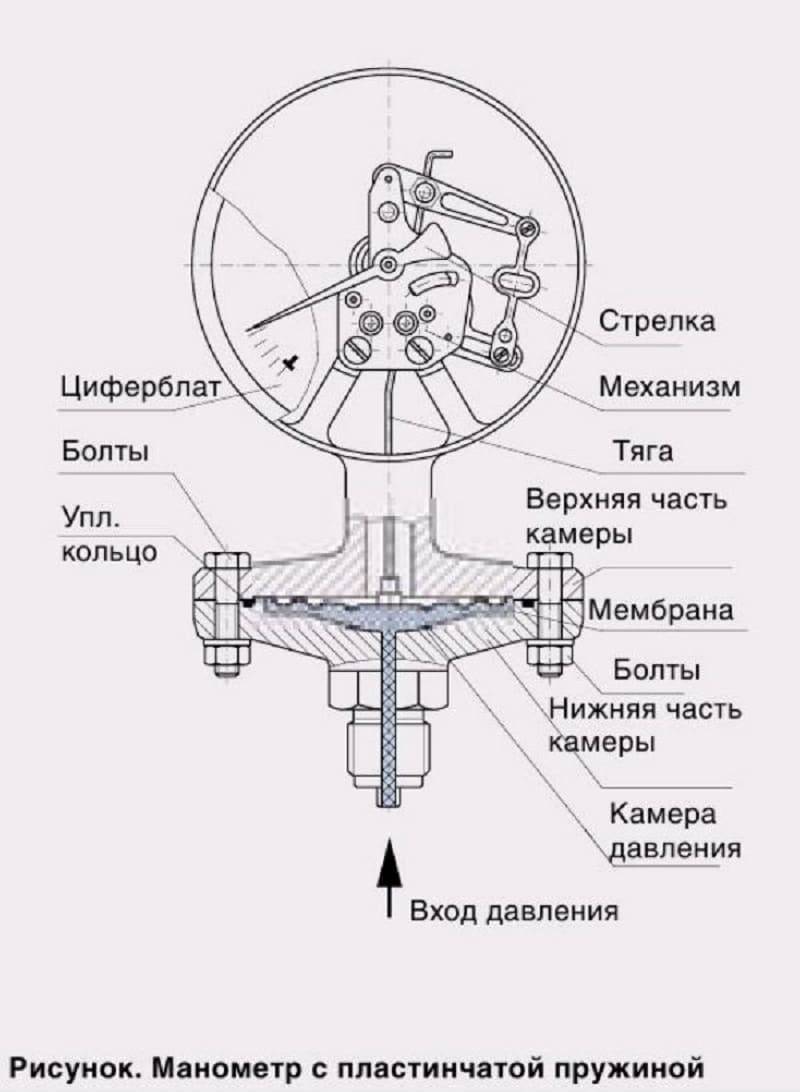

Мембранные и сильфонные чувствительные элементы позволяют эффективно измерять небольшие значения избыточного и вакуумметрического давления.

Сильфон производится по принципу сантехнического сильфонного шланга. Представляет он собой тонкостенную металлическую трубку из подвижных поперечных колец. В зависимости от материала и параметров изготовления сильфон может быть более или менее жестким.

Чувствительные мембранные элементы имеют наибольшее разнообразие. Класс точности таких устройств не бывает выше 1,5. В таких приборах предусмотрена защитная система. В случае перегрузки мембрана упирается в специальное защитное устройство.

Мембранные коробки часто устанавливают в приборах, измеряющих напор и разряжение. Напоромеры, тягомеры и тягонапоромеры с мембранными коробками производят с классами точности 1,5; 2,5 и лимитом измерения до 25 кПа.

Плоские мембраны имеют небольшое перемещение рабочей точки, поэтому их чаще всего используют для преобразования давления в силу. Они нестабильны, но хорошо рассчитываются.

Гофрированные мембраны вместе с аналогичными коробками используются для улучшения статической характеристики. Первые лучше перемещаются, однако плохо поддаются расчету. Вторые используются гораздо чаще благодаря своей пониженной жесткости.

Чтобы измерить малые значения давления пользуются устройствами с вялыми мембранами.

Приборы нуждаются в защите от воздействия высокой температуры, так как она негативно сказывается на упругости и чувствительности основных рабочих элементов.

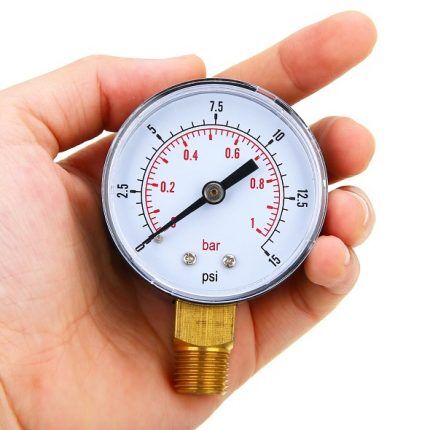

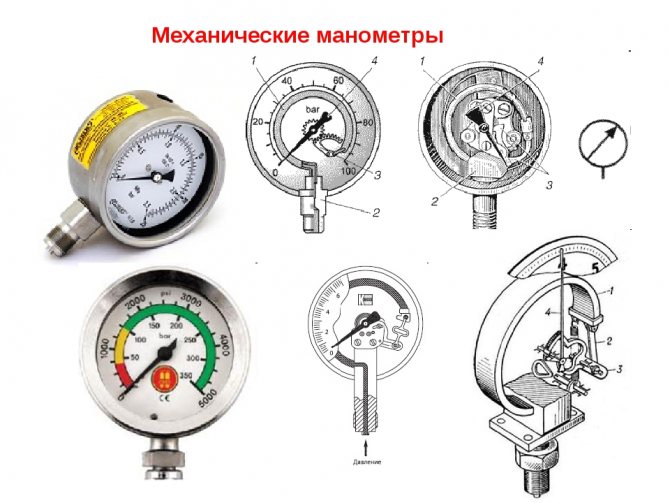

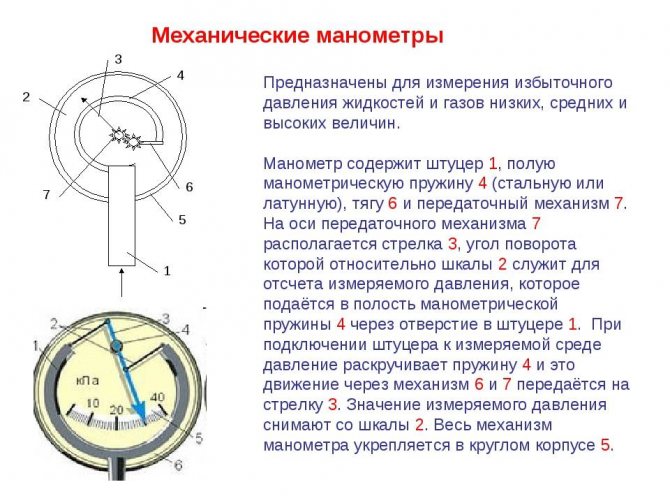

Механические показывающие манометры

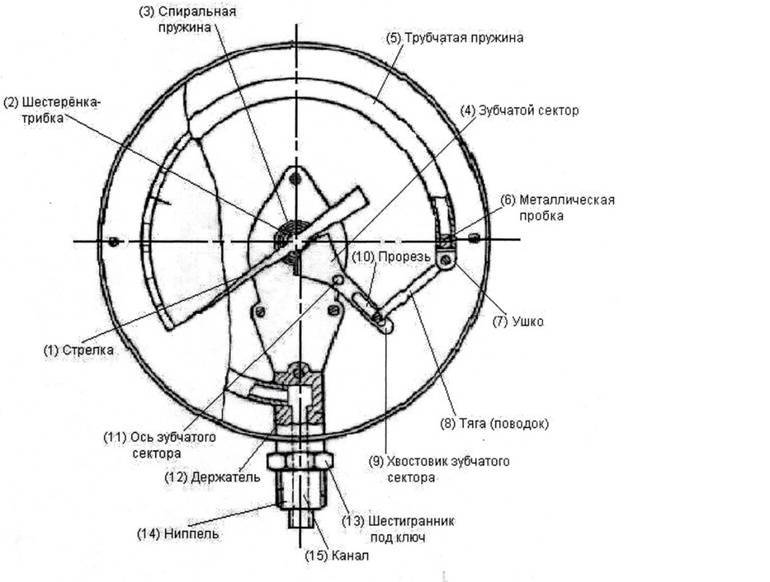

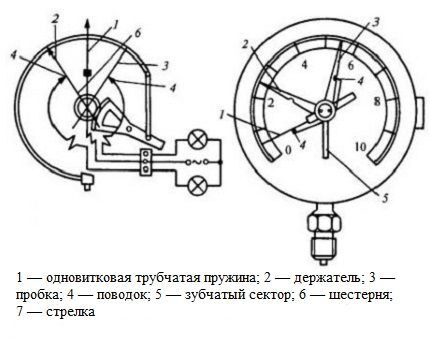

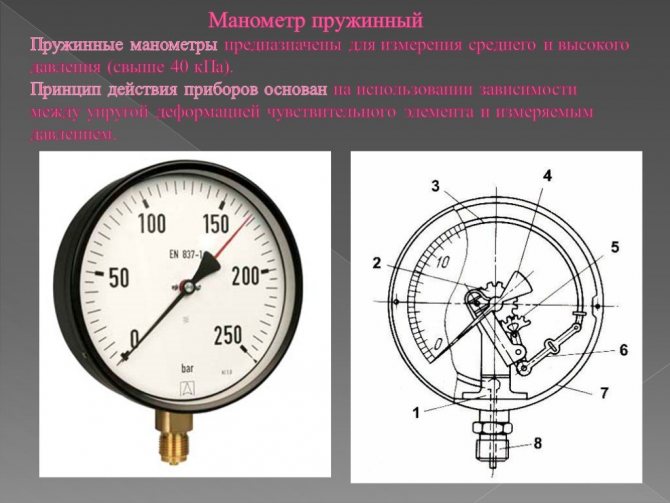

Многие манометры с трубчатой пружиной фактически являются устройствами прямого преобразования. Это значит, что давление преобразуется в смещение чувствительного элемента и контактирующего с ним механического устройства.

Под воздействием давления перемещается свободный конец пружины, поводок воздействует на зубчатый сектор, происходит поворот шестерни и показывающей стрелки.

Пружинные показывающие манометры производятся с диапазоном измерения от 0,1 до 103 Мпа и имеют различные классы точности. Образцовые модели выпускают с классами точности 0,15; 0,25; 0,4. Измерители рабочей категории повышенной точности – 1 и 0,6. Рабочие общетехнические – с классами точности 1,5; 2,5; 4.

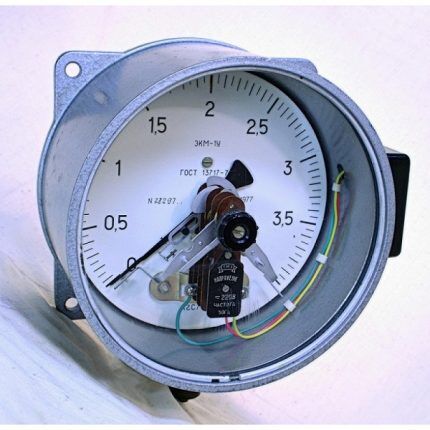

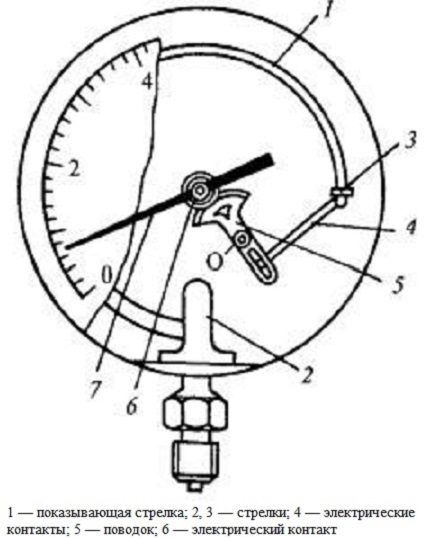

Манометры электроконтактного действия

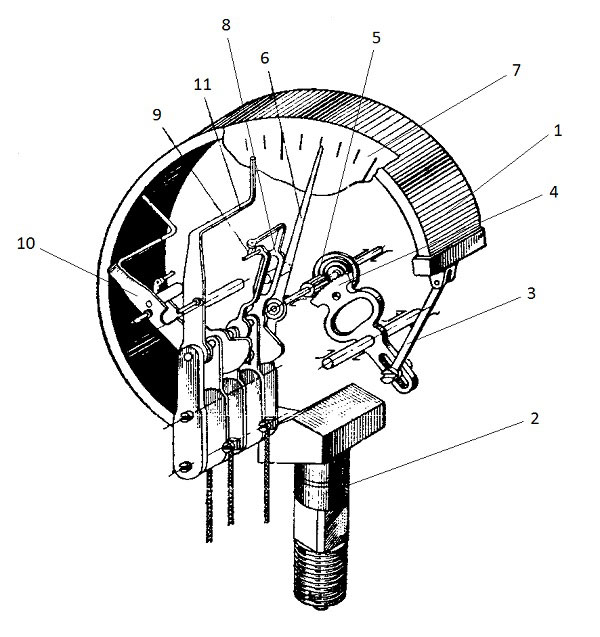

Конструктивно является доработкой показывающего манометра. Суть работы заключается в том, что при достижении стрелкой порогового значения давления происходит замыкание сети.

Электрическая цепь замыкается и срабатывает сигнализация, когда показывающая стрелка достигает одной из стрелок с контактами. Класс точности таких манометров 1,5. Диапазон измерения соответствует стандартным значениям.

Для обеспечения сигнализации или с целью позиционного регулирования применяют реле давления с маркировкой РД. Они измеряют давления в диапазоне от 12 до 1600 кПа. Реле настраивают на верхний и нижний предел активации по показаниям контрольного прибора, и оно имеет разрывную мощность в 10 Вт.

Самопишущие модели манометров

Промышленность выпускает манометры с встроенной системой считывания показателей, которая фиксирует значения на дисковой диаграмме так, чтобы затем можно было проследить динамику показателей. Один оборот может совершаться за 8, 12, 24 часа. Движение происходит за счет электродвигателя или часового механизма.

Работа манометрического самописца основывается на передаче сигнала трубчатой пружиной большого диаметра, которая имеет тяговое усилие. Она передает движение от чувствительного элемента к системе индикации. Устройства с маркировкой МТС фиксируют значения избыточного давления.

Такие устройства предполагают контроль со стороны оператора и имеют классы точности 1; 1,5; 2,5.

Сильфонные чувствительные элементы применяются в самопишущих дифманометрах, которые дополнительно могут оснащаться устройством сигнализации и преобразователем пневматического действия. Такие приборы измеряют давление в диапазоне от 6,3 кПа до 0,16 Мпа и имеют классы точности 1; 1,5.

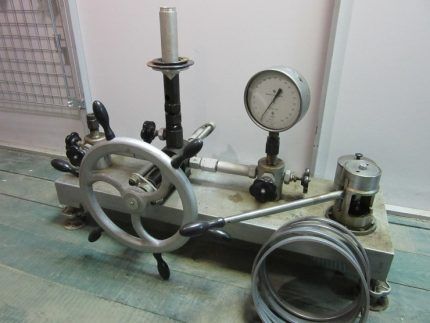

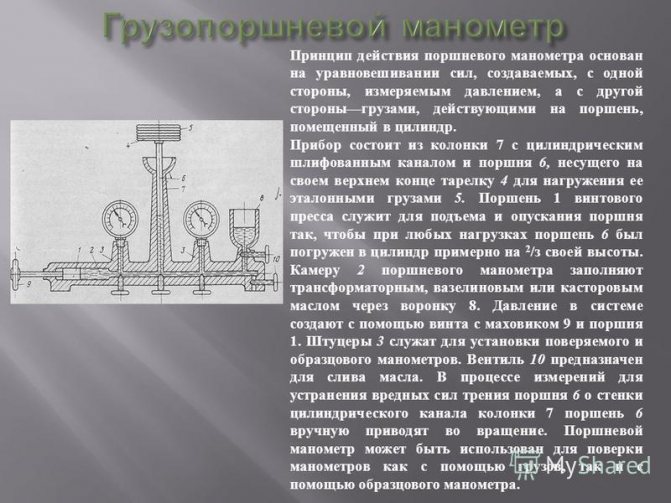

Грузопоршневой тип манометров

Такие манометры часто используют как эталон при поверке других измерительных приборов. Их диапазон измерений весьма широк. В зависимости от конструкции прибора он может начинаться с серьезных значений разрежений, а заканчиваться избыточностью до 2500 МПа. Класс точности достигает максимальных значений вплоть до 0,0015.

Принцип работы заключается в удержании цилиндра в поршне в конкретном состоянии в то время как с одной стороны воздействуют калибровочные грузы, а с другой измеряемое давление. В зависимости от веса грузов судят о величине созданного давления.

Основной рабочий элемент прибора — это измерительная колонка. В зависимости от качества ее производства, точности и чистоты соединений изменяется и величина погрешности.

Функционально грузопоршневой манометр состоит из приспособления создания давления, измерительной системы и грузов. Устройство оснащается вращательным механизмом для повышения и понижения давления, а также вентилем сброса давления.

Широко используются манометры с неуплотненным поршнем. В них между поршнем и цилиндром есть зазор. Емкость под поршнем заполнена маслом, которое под давлением вливается в зазор и смазывает трущиеся поверхности.

Электрический измеритель газообразной среды

Такие манометры применяются для преобразования прямого или косвенного давления газа в электрический параметр. Наиболее часто встречающимися манометрами такого типа являются: тензорезистивные, емкостные и приборы сопротивления. Давление измеряется в диапазоне от 100 Па до 1000 МПа. Приборы изготавливаются с классами точности от 0,1 до 2,5.

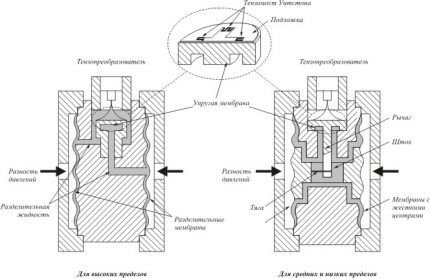

Работа манометров, действующих на основе тензорезистивного эффекта заключается в изменении значения сопротивления проводника по причине деформации. Измеряют давление в диапазоне от 60 до 108 Па с минимальной погрешностью.

Фланцевое крепление датчика и особая конструкция прибора позволяет считывать данные о давлении в особо агрессивных средах с температурой до 300 °С. Применяются для измерения давления в системах с быстротекущими процессами.

Чувствительным элементом в таком приборе выступает манганиновая проволока, сопротивление которой легко измеряется уравновешенным мостом.

Работа емкостных манометров основывается на воздействии давления на мембрану, которая представляет собой подвижный электрод. Когда мембрана перемещается, следует изменение емкости преобразователя. Характеризуются значительными температурными погрешностями.

В емкостных манометрах прогиб мембраны определяется электрической схемой. Такие приборы применяются в системах с быстрыми перепадами давления.

Жидкостные измерительные приборы

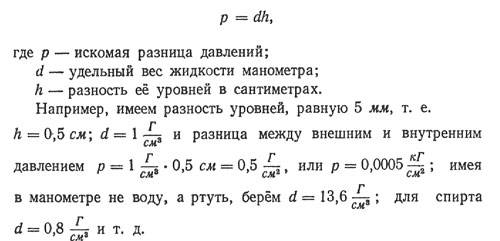

Определение давления этими приборами происходит путем уравновешивания определяемого давления давлением, формируемым столбом жидкости. Таким способом можно измерить небольшое избыточное давление, атмосферное давление, уровень разрежения, разность давлений.

Данную группу представляют U-образные манометры, которые состоят из сообщающихся сосудов, а давление определяется по уровням жидкости; компенсационные микроманометры; чашечные манометры, у которых вместо второй трубки используется резервуар; поплавковые, колокольные и кольцевые дифманометры.

Двухтрубные манометры позволяют измерять разности давлений. В этом случае к каждой из трубок подводят давления, которые необходимо измерить

В жидкостных измерительных приборах рабочая жидкость является аналогом чувствительного элемента.

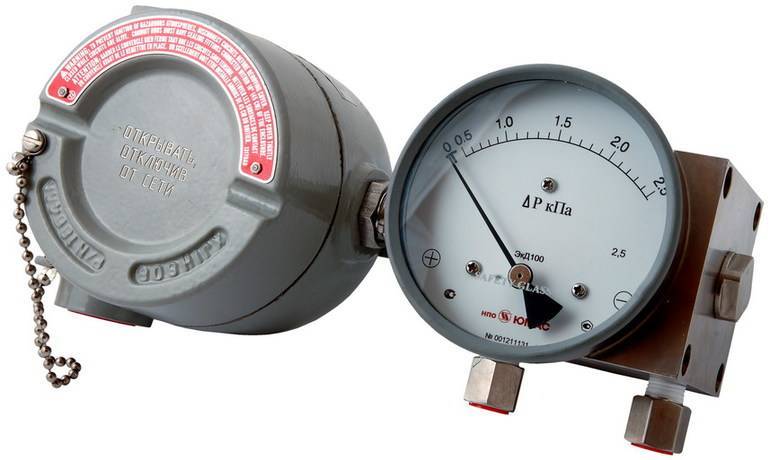

Дифманометры обычно оснащены сигнализаторами, счетчиками расхода, регуляторами и записывающими устройствами. Диапазон измерений от 10 до 105 Па. В зависимости от жидкостей, заполняющих прибор, меняется предел измерений.

Выбор устройства

Промышленность наших дней использует разные виды манометров. Чтобы произвести правильную покупку измерительного прибора, который будет по всем параметрам подходить для решения производственных процессов, нужно знать:

• Тип манометра.
• Рабочий диапазон измерения давления.
• Класс его точности.
• Среду его установки.
• Размеры корпуса.
• Функциональную нагрузку прибора.
• Куда будет установлен, а также размер резьбы штуцера.
• Эксплуатационные условия.

Если следовать вышеизложенному списку, тогда можно подобрать оптимальный прибор, так как все производители манометров придерживаются установленных стандартов. Поэтому устройства разных компаний по сути являются взаимозаменяемыми.

Типы манометров

Современное приборостроение предлагает несколько типов устройств, которые являются измерителями давления в разном диапазоне:

• Манометры, работающие от 0 до любых значений со знаком плюс.
• Мановакуумметры предназначены для измерения избыточных показателей от — до +.
• Вакуумметры работают с показателями ниже атмосферного в интервале от -1 до 0. То есть измеряют разреженные газы.
• Манометры, которые работают с предельно низкими значениями до +40 кПа.
• Видами вакуумметра являются тягомеры и тягонапоромеры.
• Напоромеры измеряют малое избыточное давление в низких показателях.

Чтобы осуществить правильный выбор прибора по допустимому интервалу давления следует знать рабочие значения давления технологического процесса, для чего и совершается покупка измерительного прибора. Не ошибитесь в операциях со знаками плюс и минус и прибавьте 30% к рабочему показателю.

специальный манометр

Функциональная нагрузка

Прибор по измерению давления выбирается в зависимости от потребностей производственного процесса, он должен соответствовать функциям и условиям эксплуатации. Манометры подразделяются на следующие виды функциональной нагрузки:

• Показывающие. Направление техническое. Предназначены чтобы измерять давление.
• Сигнализирующие. Нужны для управления внешней электрической цепью.

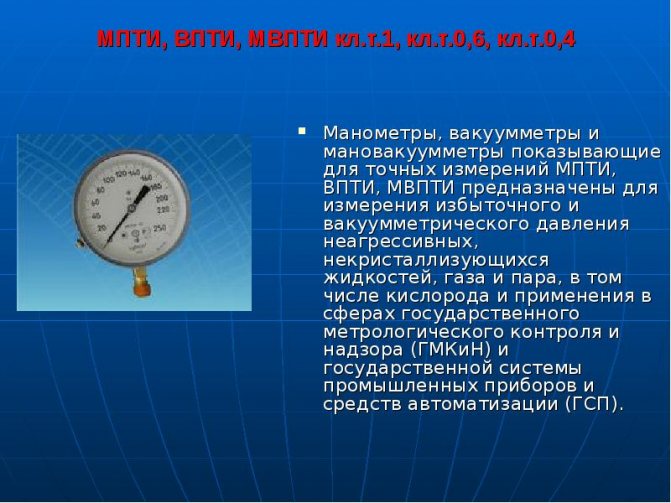

• Для точного измерения. Класс точности от 0,6/1,0 ед.
• Образцовые. Используются для проверки точности технических манометров.
• Самопишущие. В виде диаграммы на бумаге записывают измеряемое давление.

О назначении сообщает тип корпуса прибора, он может быть:

• Виброустойчивым.
• взрывозащищенным.
• Коррозионностойким.

Применяются манометры в системах котлов, судового и железнодорожного оборудования. Существует группа приборов, способная эксплуатироваться в пищевой отрасли производства. Материал корпуса измерительного прибора позволяет соответствовать условиям службы.

Разновидности систем для измерения давления

Есть много разных манометров для измерения низкого и высокого давления. Но технические характеристики у них разные. Основным отличительным параметром является класс точности. Манометр будет показывать точнее, если значение будет меньше. Самые точные — цифровые устройства.

По своему назначению манометры бывают следующих видов:

1. Самопишущие. В них находится механизм, который на бумаге позволяет чертить график работы устройства.
2. Железнодорожные. Применяются в железнодорожном транспорте.

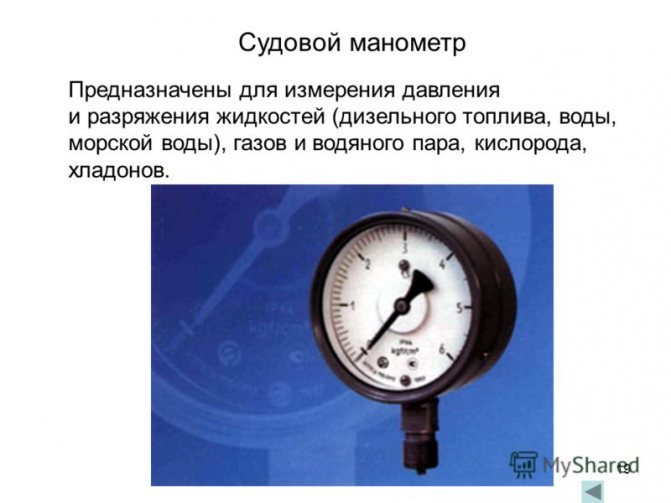

3. Судовые. Используются на морском и речном судне.
4. Эталонные. У них высокий класс точности. Именно поэтому их применяют для испытаний, регулировки и проверки прочих измерительных приборов давления.
5. Специальные. Используются для измерения величины разнообразных газов. В зависимости от того, для какого газа они предназначаются, имеют разные цвета корпуса и маркировочные буквы: для измерения горючих газов — красные, для негорючих — чёрные, жёлтые аммиачные (А), белые ацетиленовые (Ац), голубые кислородные (К).
6. Электроконтактные. В них имеется электросигнализация, которая позволяет регулировать измеряемую среду. Эти приборы подразделяются на два типа: на основе электроконтактной приставки и с микровыключателями.
7. Общетехнические. Предназначены для измерения давления в различных средах. Ими можно мерить избыточные и вакуумметрические давления.

По принципу работы выделяют такие типы:

• Пьезоэлектрические. Основываются на пьезоэффекте. В кристалле кварца появляется заряд при механическом воздействии.
• Деформационные. Основываются на деформации чувствительного элемента (мембраны, сильфона, пружины и прочих), который при деформации действует на стрелку.
• Жидкостные. Их основой является трубка, заполненная жидкостью. Они могут быть двух видов: с одной или двумя трубками. Приборы с двумя трубками используются для того, чтобы в разных средах сравнивать давление.
• Поршневые. Они состоят из цилиндра, внутрь которого вставлен поршень.

Типы определяемых давлений

Из школьного курса физики известно, что для расчетов пользуются тремя видами давлений. Среди них следующие:

• Атмосферное. Оно давно рассчитано и является постоянным для определенной точки земной поверхности. Атмосферное давление оказывает воздействие на все окружающие предметы в том числе и на человека. Но здоровый человек его не чувствует из-за уравновешивания внутренним давлением.
• Избыточное. Создается посредством нагнетательных установок при условии замкнутого пространства. Повышенное давление в основном используется для приведения силовых механизмов в движение от слабосильного двигателя.
• Пониженное (вакуумическое). Использование вакуумического давления обусловлено технологическими условиями. Созданное разряжение помогает втягивать рабочую среду в какую-либо емкость.

При обучении в институте появляется дополнительное понятие — абсолютное давление. Это сумма атмосферного и повышенного давлений.

Для снятия показаний должен выбираться соответствующий тип прибора.

Давление воды в водопроводе

Малый напорный уровень

При достаточно низком напоре, что проявляется посредством достаточно слабой подачей воды непосредственно из крана и указывает о вполне низком уровне. Достаточно актуальной и распространенной проблемой является для жителей верхних этажей, а также владельцев загородных жилищ. Слабое давление в водопроводе будет отказывать работать многие необходимые бытовые приборы, что станет весомой проблемой, а также появится желание исправить такую ситуацию.

Выполнение монтажных работ, для установки оборудования, что способно увеличить такой показатель является основополагающей методикой для обеспечения решения такого вопроса. Естественно, прежде чем применять современные агрегаты, предназначенные для этих целей, следует определить не засорена ли система, что может также являться одной из причин такого явления.

Определенным образом такую проблему вполне можно устранить при помощи специализированного насосного агрегата, что будет способствовать повышению давления либо модернизацией самой системы при помощи интеграции станции насосной с накопителем.

Естественно, более рациональный и подходящий способ следует определить непосредственно самому собственнику, что определяется преследуемыми целями, а также необходимыми объемами жидкости, что потребуется для полноценного обеспечения жилища.

Оборудование с жидким заполнителем

Конструкция приборов разного типа отличается в зависимости от задач, которые перед ними ставятся. Основными деталями измерителей напора являются корпус и шкала (градуированный циферблат).

Особенность строения манометра заключается в исполнительном механизме, который преобразует энергию силы давления измеряемой среды в сигнал, отображающийся на шкале: движение ползуна, стрелки, свечение светодиода. В трубчатом металлическом манометре механизм состоит из полой дугообразной трубки, рычага, зубчатого сектора, стрелки. Измерители с заполняющей жидкостью бывают одно- и двухтрубными.

Механизм с двумя трубками

Манометры этого типа с видимым уровнем рабочей жидкости часто называют U-образными. Положение границы между воздушной и жидкой средой указывает на значение измеряемого давления. Составные части конструкции:

• две вертикальные трубки с внутренним диаметром 8—10 мм из стекла, соединённые между собой гибким шлангом или изготовленные в виде единого целого;
• основание металлическое, деревянное или пластмассовое;
• шкала;
• рабочая жидкость (спирт, вода, глицерин, трансформаторное масло, ртуть) заливается до нулевой отметки.

Первая трубка предназначена для подачи в неё измеряемого давления, а вторая сообщается с атмосферой. В случае измерения разности напоров к нагрузкам подключаются обе трубки. Двухтрубные манометры с заполнением водой используют для измерения разрежения, напора, разности давлений в системах воздухооборота в интервале ±10 кПа, а применение ртути в качестве заполнителя расширяет пределы до 0,1 МПа (1 кг/см²).

Схема однотрубного исполнения

Если кратко охарактеризовать устройство жидкостного манометра этого типа, то можно сказать, что первая трубка U-образного измерителя заменяется чашей (широким сосудом). Сюда подаётся больший напор из определяемых давлений. Измерительной является прикреплённая к шкальной пластинке вторая трубка, которая сообщается с атмосферой, а при измерении разности показателей к ней подключается меньшее из давлений. Однотрубные или чашечные жидкостные манометры от двухтрубных отличаются по следующим параметрам:

• большая точность измерений;
• меньшая погрешность считывания при определении давления (±1%), что обусловлено снятием показаний только с одного столба рабочей жидкости;
• минимальный диапазон измерений однотрубного манометра с водяным заполнением — 1,6 кПа или 160 мм вод. столба.

Жидкостный манометр

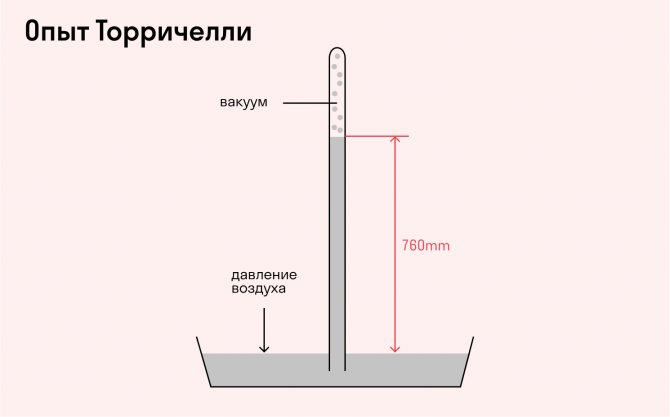

Этот тип манометров появился первым еще в XVII веке. Он ведет свое начало от опытов Торричелли — одного из учеников Галилео Галилея.

Итальянский ученый погружал в емкость запаянную с одного конца и наполненную ртутью трубку. Некоторое количество ртути выливалось из трубки, и в ее верхней части получался вакуум. На ртуть в емкости действовало атмосферное давление, а на ртуть в трубке — нет. Соответственно, при повышении атмосферного давления ртутный столбик в трубке поднимался, а при понижении — опускался.

Принцип работы жидкостного манометра в целом похож на принцип работы системы из опыта Торричелли. Этот прибор представляет собой систему сообщающихся сосудов — две трубки, соединенные в U-образную конструкцию. Система наполовину заполнена жидкостью (обычно ртутью), и если на нее действует только атмосферное давление — уровень жидкости в обеих трубках будет одинаков.

Если одну из трубок подключить к накачивающему устройству или к закрытой емкости, на жидкость в ней будет действовать измеряемое давление (Р1). В то время как на жидкость во второй трубке действует только атмосферное давление (Р2). При изменении Р1 уровень жидкости во второй трубке тоже будет меняться.

Измерив разность высоты столба Δh = h1 − h2, можно узнать, насколько изменилось давление ΔP = P1 − P2.

Результат измерений, полученный в сантиметрах ртутного столба, переводят в паскали из расчета:

1 см ртутного столба (при 0°C) = 1333,22 Па.

Для получения результата сразу в паскалях можно воспользоваться формулой, которая определяет давление воды на стенки емкости:

Р = ρgh, где ρ — плотность жидкости, g — ускорение свободного падения, h — высота столба.

Ускорение свободного падения (g) всегда равно 9,8 H/кг.

Интересный факт! Слава изобретателя манометра принадлежит Торричелли, но на самом деле он был придуман на столетие раньше Леонардо да Винчи. Гениальный художник и ученый написал трактат по гидравлике, в котором рассказал о замере давления воды с помощью U-образной системы. Однако этот труд до широкой публики дошел только в XIX веке.

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.

Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

Виды измерительных приборов

Приборы для измерения давления подразделяются на такие разновидности:

• Тягонапоромеры — это мановакуумметр, который имеет крайние пределы измерения не выше 40 кПа.
• Тягомеры — вакуумметр, который имеет предел измерения равный (-40) кПа.
• Напорометр — это манометр малого избыточного давления (+40) кПа.
• Мановакуумметры — это устройства, которые способны измерять как вакуумметрическое, так и избыточное давление в пределах 60−240000 кПа.
• Вакуумметр — устройство, измеряющее разрежение (давление, которое ниже атмосферного).
• Манометр — устройство, которое способно измерять избыточное давление, то есть разность между абсолютным давлением и барометрическим. Его пределы колеблются от 0,06 до 1000 МПа.

Большинство импортных и отечественных манометров изготавливаются по всем общепринятым стандартам. Именно по этой причине существует возможность замены одной марки на другую.

При выборе прибора необходимо опираться на такие показатели:

• Расположение штуцера — осевое или радиальное.
• Диаметр резьбы штуцера.
• Класс точности прибора.
• Диаметр корпуса.
• Предел измеряемых значений.

Виды устройств

По строению и принципу действия бывает 5 основных видов датчиков:

• жидкостные;
• пружинные;
• электроконтактные;
• мембранные;
• дифференциальные.

Пружинные и жидкостные приборы — самые популярные. Они достаточно точны и надёжны при своей низкой цене. Эти два вида хорошо подходят для частных домов и небольших предприятий. В большинстве котельных используются именно пружинные манометры.

Диапазон измерения давления газа

Это самый важный параметр при выборе измерительного оборудования для котельной.

Главное, чтобы рабочее давление в трубе котла попадало в диапазон 1/3—2/3 шкалы измерения прибора. Если давление меньше, то погрешность замеров слишком высока, а если больше — прибор будет перегружаться и выйдет из строя раньше гарантийного срока.

Класс точности

Чем меньше этот показатель, тем точнее прибор. Класс точности — это процент погрешности замеров от шкалы измерения.

Погрешность нетрудно рассчитать, например, если устройство на 10 атм. имеет класс точности 1,5 ед., то его допустимая погрешность составляет 1,5%. Если показатель прибора больше, то его необходимо заменить.

Установить неисправность можно только при помощи эталонного манометра, этим занимается специальная организация, которая производит поверку оборудования. К системе подключают высокоточный прибор, а затем сравнивают показания.

Размер

Диаметр устройства подбирается в зависимости от назначения.

• 50, 63 мм — для установки на переносном оборудовании или для контроля давления кислородных баллонов, сварочных аппаратов.
• 100 мм — самый распространённый размер, наиболее удобен в большинстве случаев.
• 160 мм, 250 мм — для контроля приборов, которые расположены визуально далеко, например, под потолком котельной.

Функциональная нагрузка

По виду функциональной нагрузки устройства бывают:

• Показывающие — это приборы технического направления. Измеряют давление.
• Сигнализирующие — управляют внешней электрической цепью.
• Для точного измерения имеют класс точности 0,6—1,0 ед.
• Образцовые используются для проверки точности других приборов.
• Самопишущие записывают давление в виде диаграммы на бумаге.

Фото 2. Образцовый манометр для газового котла. Прибор обладает высокой точностью, его применяют для калибровки других устройств.

Эксплуатационные условия

Прибор подбирается с учётом среды, в которой он будет использоваться. Среда может быть разной, в том числе и агрессивной

Существуют аппараты с разными корпусами, важно учесть, будет ли он работать в условиях влажности, запылённости, вибрации, чтобы исключить развитие коррозии или повреждение корпуса

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

• общетехнические;
• эталонные;
• специальные.

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Давление в таких приборах оказывает воздействие на трубку изнутри и вызывает смещение незакрепленного конца. С ним взаимодействует механизм, который двигает стрелку

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

При наличии серьезных динамических нагрузок манометры заливаются глицерином или силиконом

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Особенности

Среди большого многообразия измерительных приборов довольно трудно подобрать лучший, поскольку характеристики разнятся, а также приходится учитывать множество нюансов предстоящей эксплуатации устройства. Манометрические термометры имеют определенные особенности, которые существенно отличают их от измерительных приборов иного типа. Для того чтобы лучше понять устройство данного оборудования, следует более детально ознакомиться с его основными характеристиками.

Веществом для измерения температуры в манометрическом термометре может служить гелий или азот. Главная особенность таких приборов заключается в термобаллоне большого размера, а также существенной инерционности измерений. Температурный диапазон устройства берет начало от отметки -50 C и может достигать показателя +60 С. При этом шкала в термометре равномерная. Учитывая такие характеристики, можно с полной уверенностью заявить, что неблагоприятных условий для использования таких приборов практически не существует.

Помимо этого, к особенностям термометров манометрического типа можно отнести следующие.

1. В таких приборах элементы измерительной системы изготавливают из нержавеющей стали или латуни. Таким образом, устройство практически не подвергается негативным внешним воздействиям. Для этой цели капиллярную трубку покрывают металлорукавом или оплеткой из меди.
2. В определенных моделях измерительных приборов присутствуют электрические сигнальные элементы.
3. С учетом разновидности шкалы устройства могут быть безнулевыми и нулевыми (это касается и виброустойчивых моделей).

Манометрический термометр, показывающий температуру жидкостей, паров и газов, имеет некоторые преимущества и недостатки. Так, к плюсам данного прибора можно отнести следующие:

• легкость в использовании и обслуживании;
• устойчивость к вибрациям;
• возможность регистрировать показатели при наличии специального оборудования;
• взрывобезопасность;
• невысокая стоимость.

Помимо этого, стоит отметить определенные недостатки устройства:

• могут возникать некоторые трудности с заменой капилляра в случае его поломки;
• повышенная инертность;
• небольшие неточности измерений.

Учитывая, что положительных моментов манометрический термометр насчитывает больше, нежели отрицательных, стоит отметить, что на сегодняшний день прибор является довольно популярным, удобным и простым в эксплуатации. Более того, с понятной конструкцией устройства сможет разобраться не только опытный специалист, но и новичок.

Критерии выбора

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

1. Диапазон измерений. Правило: рабочее давление в трубопроводе должно быть не более 2/3 максимума шкалы измерений, но не менее 1/3. Если в трубе давление 5 атм, то надо покупать манометр со шкалой 0…10 атм.
2. Класс точности изменяется от 0,15 до 3. Чем меньше – тем точнее. Для системы подачи холодной или горячей воды вполне достаточно точности 1,5 %.
3. Расположение штуцера бывает радиальное или торцевое, когда он снизу; и осевое или фронтальное, когда он сзади.
4. Рабочий интервал температур.
5. Температурные условия эксплуатации.
6. Рабочая среда (вода, пар, масло и так далее);
7. Диаметр. Он должен быть таким, чтобы прибор помещался в выбранном месте, а циферблат хорошо просматривался.

Необходимо также обратить внимание на присоединительную резьбу штуцера. Она может быть метрической – ее параметры измеряются в мм, обозначается буквой М, например М20/1,5, что означает внешний диаметр 19,9 мм, внутренний – 18,7 мм, шаг 1,5. Отечественные производители по умолчанию используют ее.

Отечественные производители по умолчанию используют ее.

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

В техническом паспорте нового прибора обязательно должна стаять отметка о заводской поверке. Давность поверки менее года подтверждает, что прибор дает правильные показания.

Задачи

Задача 1

В канистру налит бензин и высота столба составляет 0,6 м. Плотность бензина — 710 кг/м2. Определите давление бензина на дно канистры.

Решение:

Нам известно:

h = 0,6 м;

ρ = 710 кг/м2.

Ускорение g равно 9,8 H/кг.

Согласно формуле, определяющей давление жидкости на стенки сосуда:

Р = ρgh;

P = 710 × 9,8 × 0,6 = 4174,8 Па = 4,7 кПа.

Ответ: 4,7 кПа.

Описание

Основой принципа механического измерения давления является эластичный чувствительный элемент, способный под воздействием сжимающей нагрузки деформироваться строго определенным образом и испытанную деформацию воспроизводить. С помощью стрелочного устройства эта деформация преобразуется во вращательное движение стрелки.

Чувствительным элементом манометра является трубчатая пружина. При возрастании давления пружина разгибается и перемещение ее свободного конца с помощью передаточного механизма преобразуется во вращение показывающей стрелки относительно шкалы циферблата манометра. Манометр изготовлен из нержавеющей стали и представляет собой комбинированный датчик, реле давления и разделительная диафрагма из нержавеющей стали. Шкала и стрелка манометров изготовляется из алюминия.

Общий вид манометров с металлической диафрагмой PN21122NR1R13 приведен на рисунке 1. Пломбирование манометров не предусмотрено.

Правила установки прибора

Манометр нельзя устанавливать, если:

• Отсутствует пломба или отметка о проведении проверки.
• Срок действия поверки истёк.

• Есть видимые повреждения, например, трещины.
• Стрелка не возвращается к нулю при отключении.
• Монтаж на высоте более 3 м от площадки запрещён.

Устройство устанавливают таким образом, чтобы показания было хорошо видно. Шкала должна быть вертикальна или иметь наклон 30°.

Диаметр манометра должен быть не менее 100 мм, на высоте 2—3 м — не менее 160 мм.

Прибор необходимо достаточно осветить, но защитить от прямых солнечных лучей и воздействий окружающей среды.

Манометр нужно затянуть на тройнике, но недотягивать при этом сам прибор, чтобы весь воздух беспрепятственно вышел.

Внимание! Если была обнаружена поломка прибора, то его необходимо сдать в сервисный центр, предварительно очистив

Инструменты и материалы

Для монтажа нужен минимальный набор инструментов, который есть в каждом доме. Понадобится: слесарный набор, штуцер и гаечный ключ, сам манометр, трехходовой кран и импульсная трубка в случаях, если был выбран такой способ крепления, где та потребуются. В некоторых случаях нужен переходник.

Монтаж прямым путём

Манометр прикручивается сразу же на предварительно вваренный адаптер со специальными уплотнениями. Этот метод самый простой, он применяется там, где нет постоянных скачков давления, и не требуется частая замена.

На трехходовой кран

На вваренный заранее адаптер устанавливается трехходовой кран, а уже на него — манометр.

Фото 3. Манометр для газового котла, установленный на трехходовом кране. При такой установке облегчена эксплуатация прибора, его несложно заменить.

Таким способом пользуются, если при проверке нужно переводить оборудование на атмосферное давление при помощи этого крана. При этом способе монтажа манометр можно заменить, не прерывая работу системы.

При помощи импульсной трубки

Прибор также устанавливают через импульсную трубку, которая будет защищать его от повреждений. Для этого на заранее вваренный адаптер присоединяют трубку, на неё трехходовой кран, а к нему прикручивают манометр.

Таким образом, монтаж производят там, где возможен контакт измерительного прибора с горячим паром. Этот метод защищает манометр от повреждений.

Требования к манометрам

Цвет корпуса указывает на тип измеряемого газа: желтый — аммиак, голубой — кислород, черный — негорючие, красный — горючие

Точные показатели, в соответствии с которыми устройство проводит замеры, напрямую зависит от правильности его подбора и монтажа в сочетании с эксплуатационными условиями. При подборе нужно учитывать физические и химические свойства измерительной среды и предполагаемые данные по давлению. Например, для условий с высоким содержанием агрессивных газов, лучше приобретать специальные приборы, изготовленные из прочных материалов. Диаметр стекла манометра должен быть не меньше 10 или 16 см, если его размещают на дистанции от 2 до 3 метров.

Устройства, применяемые в газовых средах, имеют различные оттенки корпуса, к примеру, голубой указывает на работу с кислородом, желтый с аммиаком, красный и черный подходят для горючих и негорючих газов соответственно. По правилам безопасности не рекомендуется пользоваться манометрами с истекшим сроком поверки, а также при отсутствии пломбы или отметки о проведении этой процедуры. Если стрелка прибора не возвращается к нулевому показателю после отключения, он тоже считается нерабочим.

Любые повреждения, например, деформации корпуса или разбитое стекло, указывают на то, что регулятор нужно менять, поскольку они напрямую влияют на точность работы измерителя.

Измерение давления манометром

Рубрики: Опыты , Поделки , физика , Эксперименты | Теги: Измерение давления манометром, Опыты, Поделки, физика, эксперимент | 20 июня 2013 | Svetlana

Для измерения давления воздуха или газа внутри какого-либо сосуда манометром надо его резиновую трубку присоединить к этому сосуду. Следить за уровнем жидкости в обоих коленах манометра. а) Если в обоих коленах манометра жидкость стоит на одинаковом уровне, считать давление газа внутри сосуда таким же, как и давление окружающего воздуха. б) Если уровень жидкости в коротком колене манометра ниже, чем в другом, считать давление внутри сосуда большим, чем давление окружающего воздуха.

в) Если в коротком колене манометра жидкость стоит выше, чем в другом колене, считать, что внутри сосуда давление меньше, чем давление окружающего воздуха.

При разности уровней жидкости в трубках манометра расчёт разницы асмосферного давления и давления в сосуде делается по формуле:

Можно проделать следующие опыты с использованием своего манометра. Насадив крепко конец резиновой трубки манометра на стеклянную воронку, широкое отверстие её затянуть резиновой плёнкой. Когда жидкость в манометре успокоится, опустить воронку в ведро с водой. Следить, как изменяется давление внутри воды с глубиной погружения воронки. Установив воронку на определённой глубине в воде, повёртывать её отверстием в разные стороны, вверх и вниз, следя за показанием манометра. 2. Открыть трубу у вытопленной незадолго до опыта печи. Ввести в печь резиновую трубку манометра. Уровень воды в коротком колене манометра поднимается. Рассчитать давление тёплого воздуха в печи (при тяге). 3. Резиновый мешок медицинской грелки надуть слегка воздухом и соединить его накрепко с резиновой трубкой манометра. Положить мешок горизонтально и класть на него одну за другой толстые книги (груз). Манометр хорошо покажет изменение давления воздуха, замкнутого в мешке. 4. Если достать стеклянную трубку общей длиной около 1,7 м, можно сделать манометр для измерения уже значительно большего избыточного давления, например, наибольшего напора воздуха при дутье ртом. Этим способом контролируется «сила лёгких». Дуть надо не рывками, а плавно увеличивая давление.

5. Этим же прибором можно измерить наибольшее разрежение, создаваемое при всасывании ртом. В этом случае надо ртом тянуть воздух из верхнего конца трубки. 6. Если в приборе 4-го опыта вместо короткого колена трубки вставить оттянутую на сужение трубочку, то при дутье в длинное колено из короткой трубки будет бить фонтан.

Е.Н. Соколова “Юному физику”

Общие сведения

Жидкие и газообразные вещества воздействуют с определенной силой на соприкасающиеся с ними тела. Величина этого воздействия, зависящая от свойств вещества и внешних факторов (температуры, сжатия и др.), характеризуется понятием давление.

Давлением называют отношение силы, действующей перпендикулярно поверхности к площади поверхности при условии равномерного распределения силы по всей площади. Различают абсолютное и избыточное давление.

Абсолютное давление — это полное давление газа или жидкости с учетом всех действующих сил, в том числе давления атмосферного воздуха. Избыточное давление — это разность между абсолютным и атмосферным давлением при условии, что абсолютное давление больше атмосферного. В технике, как правило, измеряют избыточное давление.

Абсолютное давление может быть меньше атмосферного. Если при этом их разность имеет небольшую величину, то ее называют разрежением, если она достаточно велика — вакуумом.

Для измерения избыточного давления применяют манометры, в связи, с чем это давление часто называют манометрическим. Разрежение и вакуум измеряют вакуумметрами, атмосферное давление — барометрами.

Единицей измерения давления в системе СИ является ньютон на квадратный метр (Н/м2). Однако выпускаемые приборы градуируют пока в старых единицах — миллиметрах водяного столба (мм вод. ст.), миллиметрах ртутного столба (мм. рт. ст.) и технических атмосферах (кгс/см2).

Одна техническая атмосфера равна давлению на площадь в 1 см2 столба ртути высотой 735,56 мм при температуре 0°С или столба воды высотой 10 м при температуре 4° С, т. е. 1 кгс/см2= = 735,56мм рт. ст. = 104мм вод. ст.

Вакуум измеряют в процентах атмосферного давления или в тех же единицах, что и давление. Средняя величина давления атмосферного воздуха определена в результате многочисленных измерений и составляет 760мм.рт.ст.,

Приборы для измерения давления. Виды и работа. Применение

Характеристикой давления является сила, которая равномерно воздействует на единицу площади поверхности тела. Эта сила оказывает влияние на различные технологические процессы. Давление измеряется в паскалях. Один паскаль равен давлению силы в один ньютон на площадь поверхности в 1 м2. Применяют приборы для измерения давления.

Виды давления

• Атмосферное давление образуется атмосферой Земли.
• Вакуумметрическое давление – это давление, не достигающее величины атмосферного давления.
• Избыточное давление – это величина давления, превосходящая значение атмосферного давления.
• Абсолютное давление определяется от величины абсолютного нуля (вакуума).

Виды и работа

Приборы, измеряющие давление, называются манометрами. В технике чаще всего приходится определять избыточное давление.

Значительный интервал измеряемых величин давлений, особые условия измерения их во всевозможных технологических процессах обуславливает разнообразие видов манометров, которые имеют свои различия по конструктивным особенностям и по принципу работы. Рассмотрим основные из применяемых видов.

Барометры

Барометром называют прибор, измеряющий давление воздуха в атмосфере. Существует несколько видов барометров.

Ртутный барометр действует на основе перемещения ртути в трубке по определенной шкале.

Жидкостный барометр работает по принципу уравновешивания жидкости давлением атмосферы.

Барометр-анероид работает на изменении размеров металлической герметичной коробки с вакуумом внутри, под действием давления атмосферы.

Электронный барометр является более современным прибором. Он преобразовывает параметры обычного анероида в цифровой сигнал, отображающийся на жидкокристаллическом дисплее.

Жидкостные манометры

В этих моделях приборов давление определяется высотой столба жидкости, которое выравнивает это давление. Жидкостные приборы для измерения давления чаще всего выполняют в виде 2-х стеклянных сосудов, соединенных между собой, в которые залита жидкость (вода, ртуть, спирт).

Рис-1

Один конец емкости соединен с измеряемой средой, а второй открыт. Под давлением среды жидкость перетекает из одного сосуда в другой до выравнивания давления. Разность уровней жидкости определяет избыточное давление. Такими приборами замеряют разность давлений и разрежение.

На рисунке 1а изображен 2-х трубный манометр, измеряющий вакуум, избыточное и атмосферное давление. Недостатком является значительная погрешность измерения давлений, имеющих пульсацию. Для таких случаев применяют 1-трубные манометры (рисунок 1б). В них один край сосуда большего размера. Чашка соединена с измеряемой полостью, давление которой передвигает жидкость в узкую часть сосуда.

При замере берется во внимание только высота жидкости в узком колене, так как жидкость изменяет свой уровень в чашке незначительно, и этим пренебрегают. Чтобы произвести замеры малых избыточных давлений используют 1-трубные микроманометры с трубкой, наклоненной под углом (рисунок 1в). Чем больше наклон трубки, тем точнее показания прибора, вследствие увеличения длины уровня жидкости.

Особой группой считаются приборы для измерения давления, в которых движение жидкости в емкости действует на чувствительный элемент – поплавок (1) на рисунке 2а, кольцо (3) (рисунок 2в) или колокол (2) (рисунок 2б), которые связаны со стрелкой, являющейся указателем давления.

Рис-2

Преимуществами таких приборов является дистанционная передача и их регистрация значений.

Деформационные манометры

В технической области приобрели популярность деформационные приборы для измерения давления. Их принцип работы заключается в деформации чувствительного элемента. Эта деформация появляется под действием давления. Упругий компонент связан со считывающим устройством, имеющим шкалу с градуировкой единицами давления.

Деформационные манометры делятся на:

• Пружинные.
• Сильфонные.
• Мембранные.

Рис-3

Пружинные манометры

В этих приборах чувствительным элементом является пружина, соединенная со стрелкой передаточным механизмом. Давление воздействует внутри трубки, сечение старается принять круглую форму, пружина (1) пытается раскручиваться, в результате стрелка передвигается по шкале (рисунок 3а).

Мембранные манометры

В этих приборах упругим компонентом является мембрана (2). Она прогибается под давлением, и воздействует на стрелку с помощью передаточного механизма. Мембрану изготавливают по типу коробки (3). Это увеличивает точность и чувствительность прибора из-за большего прогиба при равном давлении (рисунок 3б).

Сильфонные манометры

В приборах сильфонного типа (рисунок 3в) упругим элементом является сильфон (4), который выполнен в виде гофрированной тонкостенной трубки. В эту трубку воздействует давление. При этом сильфон увеличивается в длину и с помощью механизма передачи передвигает стрелку манометра.

Сильфонные и мембранные виды манометров используют для замеров незначительных избыточных давлений и вакуума, так как упругий компонент имеет небольшую жесткость. При применении таких приборов для измерения вакуума они получили название тягомеров. Прибор, измеряющий избыточное давление, является напоромером, для измерения избыточного давления и вакуума служат тягонапоромеры.

Приборы для измерения давления деформационного типа имеют преимущество в сравнении с жидкостными моделями. Они позволяют производить передачу показаний дистанционно и записывать их в автоматическом режиме.

Это происходит вследствие преобразования деформации упругого компонента в выходной сигнал электрического тока. Сигнал фиксируется приборами измерений, которые имеют градуировку по единицам давления. Такие приборы имеют название деформационно-электрических манометров. Широкое использование нашли тензометрические, дифференциально-трансформаторные и магнитомодуляционные преобразователи.

Дифференциально-трансформаторный преобразователь

Рис-4

Принципом работы такого преобразователя является изменение силы тока индукции в зависимости от величины давления.

Приборы с наличием такого преобразователя имеют трубчатую пружину (1), которая передвигает стальной сердечник (2) трансформатора, а не стрелку. В итоге изменяется сила индукционного тока, подающегося через усилитель (4) на измерительный прибор (3).

Магнитомодуляционные приборы для измерения давления

В таких приборах усилие преобразуется в сигнал электрического тока вследствие передвижения магнита, связанного с упругим компонентом. При движении магнит воздействует на магнитомодуляционный преобразователь.

Электрический сигнал усиливается в полупроводниковом усилителе и поступает на вторичные электроизмерительные устройства.

Тензометрические манометры

Преобразователи на основе тензометрического датчика работают на основе зависимости электрического сопротивления тензорезистора от величины деформации.

Рис-5

Тензодатчики (1) (рисунок 5) фиксируются на упругом элементе прибора. Электрический сигнал на выходе возникает вследствие изменения сопротивления тензорезистора, и фиксируется вторичными устройствами измерения.

Электроконтактные манометры

В схемах сигнализации, системах авторегулирования технологических процессов, приборах тепловой защиты популярными стали электроконтактные манометры. На рисунке изображена схема и вид прибора.

Рис-6

Упругим компонентом в приборе выступает трубчатая одновитковая пружина. Контакты (1) и (2) выполняются для любых отметок шкалы прибора, вращая винт в головке (3), которая находится на внешней стороне стекла.

При уменьшении давления и достижении его нижнего предела, стрелка (4) с помощью контакта (5) включит цепь лампы соответствующего цвета. При возрастании давления до верхнего предела, который задан контактом (2), стрелка замыкает цепь красной лампы контактом (5).

Измерительные манометры разделяют на два класса:

Образцовые приборы определяют погрешность показаний рабочих приборов, которые участвуют в технологии производства продукции.

Класс точности взаимосвязан с допустимой погрешностью, которая является величиной отклонения манометра от действительных величин. Точность прибора определяется процентным соотношением от максимально допустимой погрешности к номинальному значению. Чем больше процент, тем меньше точность прибора.

Образцовые манометры имеют точность намного выше рабочих моделей, так как они служат для оценки соответствия показаний рабочих моделей приборов. Образцовые манометры применяются в основном в условиях лаборатории, поэтому они изготавливаются без дополнительной защиты от внешней среды.

Пружинные манометры имеют 3 класса точности: 0,16, 0,25 и 0,4. Рабочие модели манометров имеют такие классы точности от 0,5 до 4.

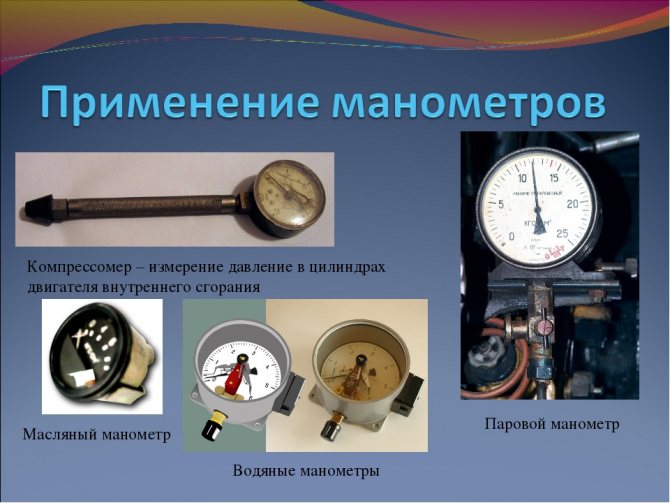

Применение манометров

Приборы для измерения давления наиболее популярные приборы в различных отраслях промышленности при работе с жидким или газообразным сырьем.

Перечислим основные места использования приборы для измерения давления в:

• Газо- и нефтедобывающей промышленности.
• Теплотехнике для контроля давления энергоносителя в трубопроводах.
• Авиационной отрасли промышленности, автомобилестроении, сервисном обслуживании самолетов и автомобилей.
• Машиностроительной отрасли при применении гидромеханических и гидродинамических узлов.
• Медицинских устройствах и приборах.
• Железнодорожном оборудовании и транспорте.
• Химической отрасли промышленности для определения давления веществ в технологических процессах.
• Местах с применением пневматических механизмов и агрегатов.

Похожие темы:

Классификация манометров по виду измеряемого давления

Классификация регуляторов с учетом типа давления:

• вакуумметры и мановакуумметры;
• барометры;
• напоромеры;
• дифманометры;
• тягомеры.

Принцип работы любого из них зависит от строения, помимо этого нужно учитывать, что измерители разделяются на категории в пределах единого класса с учетом уровня точности.

Приборы, работающие по вакуумному принципу, предназначены для разреженного газа. Напоромеры способны определить параметры предельного давления с показателями до 40 кПа, тягомеры до -40 кПа. Другие дифференциальные устройства помогают узнавать разность показателей в любых двух точках.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Водяные

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Электрические

Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

Специальные

Применяются для измерения избыточного давления в газообразной среде. Каждый вид такого устройства предназначен для определённого газа, название которого указано на шкале. А также специальные манометры маркируются разными цветами и буквами в названии. Например, устройство, предназначенный для измерения давления аммиака, имеет жёлтый цвет корпуса и букву «А» в названии. Такой тип дополнительно защищён от коррозии. Класс точности специальных приборов 1,0—2,5 ед.

Цифровые

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Судовые

Особенность устройств — повышенная защита от влаги, пыли, вибраций. В основном именно эти манометры применяют в судостроении, отсюда и их название. Подходят для измерения давления жидкости, газа, пара.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в газовых баллонах и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

• виду измеряемого давления;
• назначению;
• принципу действия;
• классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

• стандартные;
• защищенные от попадания пыли;
• водонепроницаемые;
• защищенные от агрессивных сред;
• взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

Манометры применяют в самых разнообразных отраслях. Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.
