Принцип действия
Атмосферное давление действует на жидкость с одной стороны трубки (которая не запаяна или не закрыта). Другое отверстие закрыто (если измеряется давление атмосферы), или присоединено к измеряемой среде. Из-за того, что жидкость обладает свойством несжимания, атмосферное давление воздействуя на столб, заставляет подниматься другую часть жидкости, которая находится после колена. Разница, которая получается между началом шкалы и уровнем столба и называется атмосферным давлением. Оно измеряется в паскалях или в барах (один бар – десятая паскаля).
ООО «КомплектИнжинирингТехнологии»
При проектировании и эксплуатации систем отопления наиболее важным показателем и параметром является давление теплоносителя. При нормальном давлении, находящемся в пределах гидравлического графика, рабочий процесс идет без нарушений, теплоноситель доходит до самых отдаленных точек системы отопления. При превышении давления выше критической точки возникает опасность разрыва трубопроводов. При понижении давления ниже допустимого возникает угроза кавитации – образования пузырьков воздуха, приводящих к коррозии и разрушению трубопроводов. Для того, чтобы удерживать показатели давления на требуемом уровне, нужно постоянно за ними наблюдать. Именно для этого и применяются манометры – приборы, которые это самое давление измеряют.
Давлением называют отношение силы, действующей перпендикулярно поверхности, к площади этой поверхности. Давлением во многом определяется ход технологического процесса, состояние технологических аппаратов и режимы их функционирования.
ВИДЫ ДАВЛЕНИЯ:
- Атмосферное (барометрическое) давление – давление, создаваемое массой воздушного столба земной атмосферы.
- Абсолютное давление – полное давление с учетом давления атмосферы, отсчитываемое от абсолютного нуля.
- Избыточное давление – разность между абсолютным и барометрическим давлениями.
- Вакуум (разрежение) – разность между барометрическим и абсолютным давлениями.
- Дифференциальное давление – разность двух измеряемых давлений, ни одно из которых не является давлением окружающей среды.
По виду измеряемого давления манометры подразделяют на:
- манометры избыточного давления,
- манометры абсолютного давления,
- барометры,
- вакуумметры,
- мановакуумметры – для измерения избыточного и вакуумметрического давления;
- напоромеры – манометры малых избыточных давлений (до 40 кПа);
- тягомеры – вакуумметры с верхним пределом измерения до 40 кПа;
- дифференциальные манометры – средства измерений разности давлений.
Общий принцип действия манометров основан на уравновешивании измеряемого давления некоторой известной силой. По принципу действия манометры подразделяют на:
- жидкостные манометры;
- пружинные манометры;
- мембранные манометры;
- электроконтактные манометры (ЭКМ);
- дифференциальные манометры.
ПРИНЦИП ДЕЙСТВИЯ ЖИДКОСТНОГО МАНОМЕТРА
В жидкостных манометрах измеряемое давление или разность давлений уравновешивается гидростатическим давлением столба жидкости. В приборах используется принцип сообщающихся сосудов, в которых уровни рабочей жидкости совпадают при равенстве давлений над ними, а при неравенстве занимают такое положение, когда избыточное давление в одном из сосудов уравновешивается гидростатическим давлением избыточного столба жидкости в другом. Большинство жидкостных манометров имеют видимый уровень рабочей жидкости, по положению которого определяется значение измеряемого давления. Эти приборы используются в лабораторной практике и в некоторых отраслях промышленности.
Существует группа жидкостных дифманометров, в которых уровень рабочей жидкости непосредственно не наблюдается. Изменение последнего вызывает перемещение поплавка или изменение характеристик другого устройства, обеспечивающих либо непосредственное показание измеряемой величины с помощью отсчетного устройства, либо преобразование и передачу ее значения на расстояние.
ПРИНЦИП ДЕЙСТВИЯ ПРУЖИННОГО МАНОМЕТРА
Наиболее широкое применение среди приборов для измерения давления нашли пружинные манометры. Их достоинства в том, что они просты по конструкции, надежны и пригодны для измерения давления среды в широком диапазоне от 0,01 до 400 МПа (от 0,1 до 4000 бар).
Упругие чувствительные элементы деформационных манометров:
а — трубчатые пружины;
б — сильфоны;
в, г — плоские и гофрированные мембраны;
д — мембранные коробки;
е — вялые мембраны с жестким центром

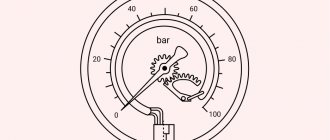

Чувствительным элементом пружинного манометра является полая изогнутая трубка эллипсоидного или овального сечения, деформирующаяся под действием давления. Один конец трубки запаян, а второй соединен со штуцером, через который соединяется со средой, в которой измеряется давление. Закрытый конец трубки соединен с передаточным механизмом, смонтированным на стойке, который состоит из поводка, зубчатого сектора, шестеренки с осью и стрелки манометра. Для устранения мертвого хода между зубцами сектора и шестеренки служит спиральная пружина. Шкала проградуирована в единицах давления (паскаль или бар) и стрелка показывает непосредственную величину избыточного давления измеряемой среды. Механизм манометра помещен в корпус. Измеряемое давление поступает внутрь трубки, которая под действием этого давления стремится распрямиться, так как площадь наружной поверхности больше площади поверхности внутренней. Перемещение свободного конца трубки через передаточный механизм передается стрелке, которая поворачивается на определенный угол. Между измеряемым давлением и деформацией трубки существует прямолинейная зависимость и стрелка, отклоняясь относительно шкалы манометра, показывает величину давления.
ПРИНЦИП ДЕЙСТВИЯ МЕМБРАННОГО МАНОМЕТРА
Принцип действия мембранного манометра основан на пневматической компенсации, где сила развиваемая измеряемым давлением уравновешивается силой упругости мембранной коробки.
Чувствительный элемент прибора состоит из двух спаянных между собой мембран образующих мембранную коробку 1. Измеряемое давление через штуцер подводится к внутренней полости коробки. Под действием разности атмосферного и измеряемого давления коробка изменяет свой объем, что вызывает перемещение жёсткого центра верхней мембраны которая через поводок 2 и рычаг 3 перемещает стрелку прибора 4.
ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОКОНТАКТНОГО МАНОМЕТРА
Электроконтактные манометры (ЭКМ) применяют в системах автоматического контроля, регулирования и сигнализации. В две специальные стрелки, устанавливаемые на минимальное и максимальное давление в пределах шкалы, вмонтированы контакты электрической цепи. При достижении подвижной стрелки одного из контактов цепь замыкается, что вызывает подачу сигнала либо соответствующее действие системы, в которую подключен манометр.
1 — указательная стрелка; 2 и 3 — электроконтактные уставки; 4 и 5 — зоны замкнутых и разомкнутых контактов соответственно; 6 и 7 — объекты воздействия.
Исполнение 1 — одноконтактная на замыкание;
Исполнение 2 — одноконтактная на размыкание;
Исполнение 3 — двухконтактная на размыкание-размыкание;
Исполнение 4 — двухконтактная на замыкание-замыкание;
Исполнение 5 — двухконтактная на размыкание-замыкание;
Исполнение 6 — двухконтактная на замыкание-размыкание.
Электрический манометр имеют типовую схему функционирования, которая может быть проиллюстрирована на рис.а). При увеличении давления и достижении им определённого значения указательная стрелка 1 с электрическим контактом входит в зону 4 и замыкает с помощью базового контакта 2 электрическую цепь прибора. Замыкание цепи, в свою очередь, приводит к вводу в работу объекта воздействия 6.
Виды ЭКМ:
- Электроконтактные манометры на микровыключателях: виброустойчивые (жидконаполненные), промышленные, в нержавеющем корпусе, коррозионностойкие с плоской мембраной или трубчатой пружиной.
- Электроконтактные манометры с магнитомеханическими контактами: коррозионностойкие с плоской или трубчатой мембраной, промышленные.
- Электроконтактные манометры взрывозащищённые: с взрывонепроницаемой оболочкой из нержавеющей стали или сплава алюминия, а также используемые для малых давлений.
- Дифференциальные мембранные манометры применяются для измерения перепада давления в газовых фильтрах или в сужающих устройствах расходомеров.
ПРИНЦИП ДЕЙСТВИЯ ДИФФЕРЕНЦИАЛЬНОГО МАНОМЕТРА
В большинстве манометров технология определения и расчета данных базируется на деформационных процессах в специальных измерительных блоках, например, в сильфонном. Этот элемент выступает индикатором, воспринимающим перепады давления. Блок становится и преобразователем разности в показателях давления – пользователь получает информацию в виде перемещения стрелки указателя на приборе. Кроме того, данные могут быть представлены в Паскалях, охватывая весь измерительный спектр. Такой способ отображения информации, к примеру, обеспечивает дифференциальный манометр Testo 510, который в процессе измерения избавляет пользователя от необходимости держать его в руке, так как на задней стороне прибора предусмотрены специальные магниты.
Сильфонный дифманометр типа ДС:
а — схема сильфонного блока; б — внешний вид; 1 — рабочий сильфон; 2 — кремний органическая жидкость; 3 — внутренняя полость сильфона; 4 — шток; 5 — пружины; 6 — неподвижный стакан; 7 — рычаг; 8 — тореной; 9 — ось; 10 — резиновые кольца; 11 — гофры; 12, 13 — вентили запорные и уравнительный
В механических же устройствах главным индикатором служит расположение стрелки, контролируемое рычажной системой. Движение указателя происходит до момента, пока перепады в системе не перестанут оказывать воздействие определенной силы. Классический пример данной системы показывает дифференциальный манометр ДМ серии 3538М, который обеспечивает пропорциональное преобразование дельты (разности давления) и предоставляет результат оператору в виде унифицированного сигнала.
Применение
Области применения манометров как таковых очень обширны. Чаще всего их можно увидеть там, где требуется измерить давление:
- Медицина – они помогают измерять артериальное давление;
- Насосы для автомобильных шин;
- Метеорология – для того, чтобы правильно спрогнозировать погоду, требуется знать давление атмосферы на сегодня;
- Трубопроводы;
- Промышленность – добыча и транспортировка нефти, газов, химикатов;
- И многие другие сферы жизни и производства.
Деление по функциональному назначению
По назначению выделяют следующие виды манометров, используемых для измерения давления газа:
Рассмотрим особенности каждого вида.
Манометры общетехнического назначения
Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.
Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.
Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.
Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.
Группа специальных манометров
Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.
Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.
Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.
Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.
Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.
Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.
Эталонные устройства для измерения давления
Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.
Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.
Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.
Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.
Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.
Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.
Преимущества и недостатки
У U-образных манометров есть ряд причин, по которым их выбирают, а также и ряд недостатков.
Полюсы:
- Дешевизна – если не использовать ртуть в конструкции, то себестоимость такого манометра будет составлять копейки;
- Простота конструкции – минимум нужно три элемента, в отличии от пружинного, а тем более электронного;
- Известны с давних времен;
- Широко распространены – этот фактор получается из низкой стоимости и простоты конструкции.
Минусы:
- Хрупкость – в случае повреждения ртуть может вытечь наружу;
- Зависимость от силы тяготения – в отличие от пружинного, жидкостный необходимо располагать строго вертикально;
- Большой разброс – если нужно что-то измерить с высокой точностью, такой манометр вам не помощник.
Таковы преимущества и недостатки U образного манометра. Главное учесть – шагая в ногу со временем, не стоит забывать о прошлом.
Как измерить давление с помощью U-образной трубки
На рисунке представлена U-образная трубка, заполненная жидкостью.
Разность уровней в ветвях трубки обусловлена разницей давлений P1 и P2. Запишем значение давление в основании через Р1 и через Р2:
Приравняв правые части уравнений получим:
Получается, что зная одно из давлений можно определить другое:
Если, предположить, что правая ветвь соединена с атмосферой, то избыточное давление P1, можно определить по формуле:
P1=ρg(h2-h1)
Для проведения измерений У-образные трубки заполняют спиртом, водой или ртутью.
При точных измерениях давления с помощью U-образного давления следует вносить поправки на положение прибора и температурное расширение манометрической жидкости.
