Описание параметров и возможностей ямобуров на базе МТЗ

Трактор МТЗ-80 (82) – универсальная машина, которая агрегатируется с широким рядом навесного бурового оборудования и широко используется в строительстве, коммунальном хозяйстве и других отраслях. Разработаны и успешно эксплуатируются несколько моделей ямобуров на базе МТЗ, среди которых можно подобрать технику под любою задачу. Каждая буровая установка имеет свои особенности конструкции. Некоторые модели подходят для использования на любых грунтах, другие имеют ограничения по условиям эксплуатации.

Модели ямобуров на базе МТЗ

На базовой основе колёсного трактора реализовано несколько модификаций бурового оборудования:

• ямобуры – буровые приспособления для разработки сравнительно небольших по глубине (до 3 м) отверстий «сухим» методом (без очистки) с использованием простого, наращиваемого или телескопического бура;
• бурильно-крановые установки – привлекаются для создания скважин глубиной 6-20 метров, наличие подъёмного механизма позволяет работать с грузами больших масс.

Техника привлекается для бурения отверстий большого диапазона диаметров и глубин для разных целей:

• установка столбов, линий электропередач;
• закладывание фундаментов и свай;
• посадка деревьев;
• устройство колодцев;
• геодезические исследования грунта;
• обнаружение мелкозалегающих водяных пластов.

Бурильные машины на базе МТЗ оснащаются вспомогательным навесным оборудованием, необходимым для комплексного выполнения поставленных задач (щетками, отвалами, лебёдками), что позволяет обойтись без привлечения дополнительной техники.

Колёсная основа обеспечивает высокую проходимость и мобильность буровых установок. Машина способна развивать скорость до 40 км/час. Компактные размеры позволяют проводить буровые манипуляции на труднодоступных и ограниченных по площади участках, когда привлечение полноразмерной установки невозможно или нерентабельно.

Виды ямобуров и их цена

При бурении почвы в определенных условиях подойдет далеко не каждый ямобур, по этой причине не лишним будет знать, какие бывают виды этого механизма и где они применяются.

Итак, землебуры можно разделить на два больших класса:

Навесной ямобур

Буровое оборудование весом до 200 кг и длиной до 2 м, навешиваемое на различные строительные машины, вроде экскаватора или трактора.

Собственно вращение шнека обеспечивает либо механическое, либо гидравлическое подключение, в зависимости от конструкции.

Навесное оборудование обладает большим крутящим моментом, а за счет наличия стрелы, в зависимости от ее длины, может использоваться в труднодоступных местах.

Сюда также включается телескопический ямобур, который либо навешивается на крановую стрелу строительной техники, либо же представляет собой самостоятельную самоходную бурильную установку на базе колесного или гусеничного шасси (бурильно-крановая машина).

Такие ямобуры применяются для бурения под сваи с нижним расширением, различные опоры, иных промышленных объемных работ.

Ручные варианты

Используют и в быту, и в профессиональной деятельности.

Это ямобуры, которые управляются вручную путем удержания их за специальные рукояти.

Они компактные, удобны в обращении, их легко транспортировать между объектами.

Ручные модели бывают механическими, работающими от электро, гидро, бензо или другого привода, и непосредственно ручные, работающие от физических усилий оператора.

Так различают следующие виды устройств:

Садовый

Ручной бур, простейший инструмент, выполненный в виде стальной трубы, в нижней части которой расположен заостренный наконечник с винтовой лопастью, а в верхней части Т-образная рукоять, за которую устройство вращается руками.

Это ямобур, работающий на ручной тяге человека, он идеально подходит для благоустройства загородных участков.

Стоимость 800 – 1500 рублей.

Электрические

Не получившие распространения варианты, оснащенные электродвигателем, смонтированным на раме с рукоятками для вертикального удержания и направления вектора бурения.

Для их работы зачастую требуется трехфазный источник питания.

По конструкции электробур схож с бензиновыми вариантами, однако, имеет ограниченность радиуса работы, который зависит от длины сетевого кабеля.

Стоимость таких экземпляров может быть от 15 до 40 тыс. рублей.

Мотобуры (бензобуры)

Устройства с бензиновым двигателем, способные решать множество задач из-за эффективности и мобильности.

Бензобуры средней производительности мощностью 1,8 – 2,4 кВт, способные бурить ямы диаметром 200 – 300 мм, можно приобрести за 9 – 16 тыс. рублей.

За большую производительность придется отдать около 20 тыс. рублей.

Мощные модели требуют наличия двух операторов, так как их вес составляет 12 – 30 кг.

Гидробуры

Обойдутся покупателю в 30 – 35 тыс. рублей.

Конструктивно это двухблочная ручная установка, состоящая из гидравлической станции и гидромотора с блоком управления, которые могут быть как раздельными, так и соединенными штангой.

Мощность гидравлических буров может доходить до 15 л.с, так что они используются для работ по грунтам 1 – 3 и частично 4 категории.

Так как бензиновые земляные буры широко распространены, они получили условное разделение на следующие виды по назначению:

1. Бытовые – предназначены для нечастого использования из-за не самого лучшего качества. Чаще всего это аппараты китайского производства, которые, тем не менее, показывают свою эффективность в периодическом использовании без сильных нагрузок, где покупка дорогостоящих ямобуров будет попросту нецелесообразна.
2. Полупрофессиональные – качественные модели среднего и высокого ценового сегмента, предназначенные для периодической эксплуатации небольшими организациями. Такое оборудование хорошо зарекомендовало себя в частном строительстве из-за повышенного рабочего ресурса, мощности и в общем качества материалов и сборки.
3. Профессиональные – предназначенные для постоянной и интенсивной эксплуатации предприятиями. Также аппараты именно этого класса чаще всего предлагаются в аренду.

Внимание!

Ямобуры, имеющие двигатель обладают высокой мощностью, а потому во избежание травм обращаться с этим агрегатом необходимо крайне осторожно.

Моторизованные буры зачастую работают с классическими буровыми шнеками с ребордой (спиралью), реже с колонковым буровым инструментом.

Также при отборе проб грунта возможна установка соответствующей специальной оснастки.

Бурильно-крановая установка 205-Д

Универсальное оборудование, привлекаемое для выполнения широкого спектра задач в строительстве, обустройстве территорий и коммунальном хозяйстве, благодаря наличию подъёмного механизма и отвалу для уборки снежных масс. Основные рабочие параметры:

• габариты в сложенном/рабочем состоянии (длина/ширина/высота) – 6,8*2,5*3,95/6,8*2,5*7,6 м;
• общая масса установки вместе с базой – 6 450 кг;
• максимальная глубина бурения – 3 метра;
• диаметры отверстия – 36, 50, 63, 80 см;
• возможные углы работы – 60 — 105 градусов.

Машина Ямобур БМ-205-В

Универсальный ямобур на базе трактора МТЗ используется для буровых работ как на немёрзлых грунтах, так и в условиях вечной мерзлоты. Агрегат дополняется фронтальным погрузчиком для выполнения сопутствующих погрузочно-разгрузочных работ, зачистки участка и засыпки траншей.

Техника отличается высокой производительностью и активно используется там, где необходимо выполнить большой объём буровых работ за короткий промежуток времени.

Особенности и основные параметры:

• габаритные размеры в транспортном/рабочем положении (длина/ширина/высота) – 7,4*2,1*3,99/7,4*2,1*7,5 м;
• масса с базой – 6 500 кг;
• циклический метод бурения;
• тип вращающего привода – механический;
• угол наклона плоскости – 60-102 градусов;
• максимальная глубина бурения – 2-3 метра;
• скорость бурения – 15 м/ч;
• крутящий момент – 4900 Н/м.

Особенности ямобуров для ручного бурения

Ручные бензобуры и ямобуры с электроприводом имеют выгодные особенности, отличающие их от другой буровой техники:

• Разборная конструкция — позволяет в короткие сроки собрать оборудование для ямобурения, а затем его разобрать.
• Небольшая масса оборудования — со сборкой-разборкой и транспортировкой оборудования справляются 1-2 человека.
• Мобильность — ручной ямобур является часто единственной техникой, которая способна справится с ямобурением в ограниченном пространстве. Например, при бурении ям на небольших частных территориях, дачных участках и даже в подвальных помещениях. В общем, ручной ямобур незаменим там, где громоздкая буровая техника проехать не может.
• Аккуратность бурения — ещё одно преимущество ручных мотобуров и электробуров. Такая техника позволяет проводить работы по ямобурению без разрушений окружающего ландшафта.
• Простой и понятный способ бурения — специального обучения и навыков для работы с ручными ямобурами не требуется.
• Проведение работ по ямобурению является хорошей идеей для начала производственного бизнеса. Вложения на покупку оборудования окупятся в короткие сроки. Вашими заказчиками будут частные лица и организации, занимающиеся строительством домов, в частности установкой фундаментов, заборов. Также услуги по бурению ям имеют спрос у строительных организаций, возводящих мосты, наземные переходы; у предприятий по монтажу ЛЭП и т.д.

Буровая техника Э-01-06

Предназначена для бурения только мягкого грунта, не подходит для работы на промёрзшей почве или схожих с ней по твёрдости пластах. Буровая машина Э-01-06 существует в нескольких модификациях, отличающихся только диаметром бура. Небольшой вес и простая конструкция крепления позволяют быстро провести монтаж и демонтаж оборудования. Основные технические параметры:

• диаметр отверстий в зависимости от модели – 20, 25, 30, 35, 40 см;
• масса буровой установки – 235 кг;
• максимальная глубина бурения – 1,5 метра (при использовании удлинителя – 2,5 метра);
• крутящий момент – 1300 Н/м;
• скорость вращения оснастки – 80 обор/мин;
• масса – 235 кг.

Спецтехника Ямобур БКМ-2МТ

Одна из специализированных буровых установок на базе МТЗ, предназначенная для разработки водяных скважин при залегании водного пласта на глубине до 20 м. Также используется для разработки отверстий под опоры ЛЭП, столбы связи, столбчатый фундамент в грунтах 1-4 категории. Основные характеристики:

• габаритные размеры в транспортном/рабочем положении (длина/ширина/высота) – 5,8*2,5*3,9/5,3*3,6*7,25 м;
• максимальная глубина бурения – 6 м;
• диаметры отверстий – 36, 42, 50, 60 см;
• угол работы – 60 – 105 градусов;
• тип бурения – вращательный;
• наращиваемый шнековый бур.

Технические характеристики ручных ямобуров

Производим ручные ямобуры мощностью 2,2 кВт и 4 кВт

Установка BUER 1030

Ямобур на базе МТЗ чаще всего используется для обслуживания электросетей, установки винтовых свай, при погрузочно-разгрузочных работах. Может применяться на каменистых и твёрдых грунтах. Оснащен опорными домкратами для обеспечения устойчивости на наклонных поверхностях.

Технические параметры:

• рабочий орган – шнековый наращиваемый бур;
• габариты (длина/ширина/высота) – 5,54*2,22*3,58 м;
• диаметры отверстий – 36 – 60 см;
• максимальное заглубление – 8 метров.

Буровые установки на базе трактора МТЗ могут комплектоваться дополнительным специальным оборудованием, которое присоединяется и демонтируется за несколько минут:

• ДРУ-01 – раскрепляющее устройство, предназначенное для облегчения работы со сгнившими деревянными опорами – приспособление надёжно фиксирует столб в одном положении, обеспечивая тем самым безопасность проведения работ на высоте;
• ДПО-01 – устройство в виде гидравлического цилиндра для быстрого и простого извлечения опор из грунта; установка позволяет значительно повысить скорость и производительность труда.

Выбираем ямобур самостоятельно

Ямобур — приспособление, которое используется для бурения в грунте ям, скважин и лунок небольшого размера в форме цилиндра. Бурение ямобуром делает легче и быстрее рабочий процесс. Ямобуры активно применяются в различных сферах. В приусадебном хозяйстве этот инструмент используют при обустройстве участка. Ямобуром можно сделать скважину для водоснабжения участка и вырыть ямы для шпунтов.

Помимо этого, ямобурами часто пользуются различные геодезические фирмы для своих исследований грунта и для обнаружения мелкозалегающих водоносных пластов.

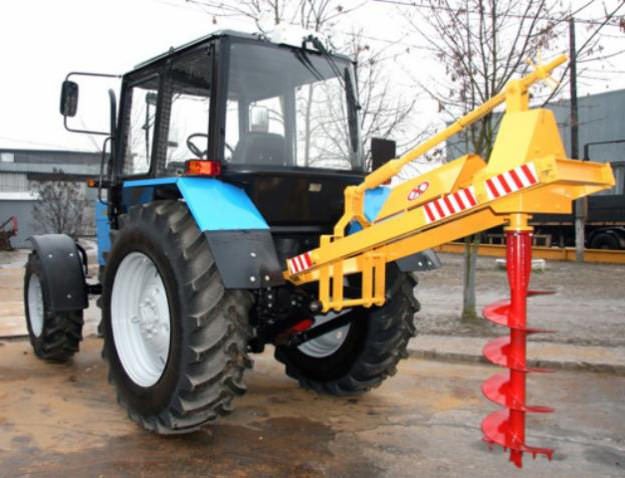

Навесной ямобур на базе трактора

Есть специальные ямобуры, которыми пользуются рыбаки для бурения льда при ловле рыбы в зимнее время. Для проведения разных работ применяют разные типы ямобуров.

Ручные ямобуры

В настоящее время есть довольно много различных ямобуров, которые отличаются по размерам, по глубине бурения, и по своей мощности. Ручной ямобур чаще используется в быту, а выглядит он как столб из стали, с острым наконечником в нижней его части и лопастью.

• Ручные типы ямобуров используют для благоустройства дачных территорий.
• Этим приспособлением выкапывают ямы при обустройстве ограждений и установки столбов для разных целей.
• Ручной бур применяют при посадке саженцев деревьев.

Как работает ручной ямобур, можно посмотреть на видео в интернете и на фото ниже:

Выкапывание ямы с помощью ручного ямобура

Ручной ямобур (на видео внизу) бывает электрический или механический. Ручной ямобур электрический можно использовать там, где установки для бурения не могут применяться из-за маленьких размеров территории. Тем не менее есть бытовые типы разборных ямобуров, которыми можно пробурить яму до 5 м.

В устройство такого ямобура входят:

• основная часть;
• часть с ползунами;
• шнек, грани которого работают как сверла;
• штанга;
• электрический двигатель реверсивного типа.

Ручной ямобур довольно просто перевозить. Большой ручной ямобур можно перевозить в прицепе автомобиля, а работать с ним может и один человек.

• Ручной ямобур сделан из стали, которая покрыта эмалью.
• Шнеки для ямобуров могут иметь диаметр от 8 до 45 см, а для облегчения процесса бурения, такие ямобуры оснащаются секаторами.

Внешний вид и установка ямобура такого плана на видео:

Ямобуры бывают разборного типа и неразборного.

• Шнековый ямобур неразборного типа, в длину — 2 м, а диаметр шнека — 25 см.
• Разборной ямобур в длину — 2,5 м и диаметр шнека — 18 см.

Состоят они из основы с лопастями, удлинительной части, и ручки. Лопасть сделана с режущей кромкой. Такая кромка изготовлена из твердого сплава, что увеличивает срок службы оборудования.

Навесные ямобуры

Навесные ямобуры — это оборудование для бурения, которое можно навесить на различные машины. Например, можно установить ямобур на трактор или экскаватор.

Навесными ямобурами можно пробурить скважины различной глубины. Основной плюс таких ямобуров — наличие стрелы, которая дает возможность бурить в местах с не очень удобным рельефом.

Навесной ямобур для трактора имеет такие размеры:

• ширина — 780 мм;
• длина — 1815 мм;
• вес — до 200 кг.

Очень популярны навесные ямобуры на базе тракторов МТЗ.

Трактор МТЗ производится в Белоруссии, и имеет несколько модификаций. Ямобур на базе МТЗ очень удобно применять для установки опор ЛЭП или электрического освещения.

Основное преимущество именно этого оборудования заключается в небольших его габаритах и компактности навесного оборудования.

Ямобур на базе МТЗ, на фото:

Бурильная машина (ямобур) на базе трактора МТЗ

Но навесные ямобуры бывают разных размеров и типов. Бывают ямобуры на базе Камаза.

Камазы с ямобурами выпускаются серийно и используются они при бурении скважин для установки свай на фундамент.

Такие ямобуры называются вездеходами. Ямобур вездеход на базе КАМАЗа вы увидите на фото и видео в интернете.

Навесной ямобур вездеход бывает в виде большой мощной установки, которая передвигается на гусеницах. Такие установки используются при бурении скважин под сваи, опор мостов или для других бурильных работ. В таких ямобурах, кроме основного шнека, есть еще и приспособление, которое завинчивает сваи.

Очень часто ямобур вездеход делается на базе автомобиля ГАЗ. Ямобур на базе ГАЗ 66 имеет такие характеристики бурения:

• глубина — до 3 м,
• диаметр от 200 до 800 мм,
• угол — от 62 до 95 градусов.
• Ямобур ГАЗ 66 имеет грузоподъемность — 1,25 т,
• подъем крюка может достигать — 6,3 м.

Как работает и выглядит ямобур ГАЗ, смотрите на видео в интернете и фото.

Ямобур на базе ГАЗ

Бурильное оборудование такого плана еще делится на бензиновое и гидравлическое.

Ямобур бензиновый работает на неэтилированном чистом бензине без содержания свинца.

Ямобур манипулятор

В настоящее время все большую популярность приобретает ямобур манипулятор. Ямобур манипулятор — это специальная техника, которая облегчает работы по бурению.

Ямобур манипулятор своей функциональностью выше чем обычный ямобур. С его помощью легче пробурить скважину с определенными параметрами, а манипулятор еще и сможет установить в скважину сваи, столб и прочее.

Ямобур манипулятор — складной тип ямобура, поэтому он не мешает работе другого оборудования установленного на машине. Есть модели и комплектации, в которых ямобур манипулятор преобразовывается в автовышку. Сейчас уже часто манипулятор устанавливают на такие автомобили, как Камаз и Газ.

Как работает ямобур манипулятор, смотрите на видео:

Самодельный ямобур

При желании небольшой ямобур для бурения ям на участке можно сделать и самостоятельно (видео ниже). Обычный ямобур представляет собой лопасть и ручку.

Сама лопасть должна быть изготовлена из высокопрочной стали.

1. Для того чтобы смастерить самодельный ямобур, можно воспользоваться рессорой с автомобиля.
2. Часть рессоры нужно обрезать и заточить как лезвие.
3. Таким образом, у нас получатся лопасти, которые справятся с любым грунтом, даже если попадутся камни.
4. Промежуток между лопастями и стержнем желательно будет усилить. Для этого можно взять кусок металла или трубу с большим диаметром, которую нужно приварить к стержню.
5. На стержень, нужно приварить сверло, которое лучше изготовить тоже из рессоры. Рессора затачивается в форме сверла.
6. Благодаря своим способностям принимать исходное положение, рессора не сломается и сохранит нужную форму.
7. Рукоять для самодельного ямобура можно сделать и цельной и раскладной. Для рукояти можно использовать прут из стали, главное, подобрать подходящий диаметр.
8. Если вам нужно пробурить скважину не более 1.5 м в глубину, то можно сделать складную ручку. Складная ручка даст возможность присоединить к основному стержню еще и дополнительный, чем можно будет увеличить длину бура.
9. Сама рукоять делается из прута длинной до 50 см. На конце прута делаются вертикальные ручки длиной 15 см. Прут с ручками приваривается к стержню бура.

Сделать механический ямобур своими руками не очень сложно. Главное, придерживаться технологии и соблюдать меры безопасности.

Более подробно процесс создания самодельного ямобура, смотрите на видео:

Автор: Иванов Денис

Гидравлическая система трактора МТЗ

Трактор МТЗ оснащён надёжной гидравлической системой, которая управляет буровым навесным оборудованием. Гидравлика имеет следующие основные параметры:

• количество цилиндров – 3;
• тип цилиндров – двустороннего действия;
• тип насоса – шестерёнчатый;
• давление в системе – 16 МПа.

Ямобуры на базе МТЗ отличаются простой конструкцией и компактными габаритными размерами, надёжностью, неприхотливостью в обслуживании и высокой производительностью. Кроме основной функции, буровые установки выполняют дополнительные виды работ – одна единица техники заменяет собой целый ряд сопутствующего оборудования. Доступность запчастей увеличивает степень ремонтопригодности.

Видео по теме: Трактор МТЗ-82 бурит
