Как используют Угольник Свенсона: Инструкция на русском метрического треугольника: как выбрать? Обзор

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.
Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

[contents]

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Как пользоваться угольником свенсона

Примеры выполнения различных работ:

1. Нанесение перпендикуляров. Используя уголок, на деталь рисуются расположенные к её краю под прямым углом линии. Инструмент держится непосредственно с краю досок, его заострённая часть укажет расположение линии, прямая линия рисуется при помощи квадратной части приспособления.
2. Проверка соединения заготовок под прямым углом. Выполняется простым прикладыванием прибора к элементам для измерения правильности углов. Часто применяется при изготовлении и сборке мебели.
3. Прочерчивание линий под углом 45°. Такой угол в равнобедренном треугольнике (каким является инструмент) будет между любым краем доски и его диагональю. Поэтому после прикладывания к краю детали квадратной стороны угольника просто прочерчивается искомая линия.
4. Рисование параллельных линий. Инструмент прикладывается к краю детали, замеряется необходимое расстояние (например, часть которую нужно отрезать), угольник двигается по краю доски до нанесённой отметки, карандаш держится на первоначальном уровне. Так можно нанести линию параллельно краю заготовки.
5. Чтение и нанесение различных углов. За точку опоры берётся прямой угол прибора, на его гипотенузе находится градусная разметка. На нужном значении делается карандашная отметка и с использованием квадратной стороны угольника проводится нужная линия.
6. Направление резки циркульной пилой. Угольник укладывается на доску плашмя, закрепляется струбциной или специальным зажимом, резка выполняется параллельно катету прибора.
7. Угольник можно использовать в качестве обычной линейки для замера нужных размеров.

Вещь является специфической и больше нужна специалистам для облегчения и удобства выполнения больших объёмов работ. Цена фирменных образцов довольно высока, поэтому делать такую покупку или нет, решать вам.

Смотрите видео как пользоваться угольником свенсона:

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Разметка углов

Вращайте ваш угольник до тех пор, пока он не встанет под желаемым углом к краю доски. И нанесите отметку. Например, угол, показанный на фото, соответствует 33,5 градусам дуги.

Используйте метрический угольник, чтобы соединять линии под прямым углом

Данный угольник имеет алмазную кромку вдоль линейки. Это позволяет обтесывать края изделий и проверять, насколько они ровные. Благодаря этой алмазной кромке вы можете создавать как прямоугольные, так и треугольные пазогребневые соединения. Это особенно актуально при возведении крыши с системой стропил.

Метрический угольник как замена уровню

Такой угольник в крайнем случае может заменить вам строительный уровень. Если у вас имеется отвес, то вы можете определить угол поверхности, ориентируясь на отклонение от угла в 45 градусов. Если у вас нет отвеса, можете сымпровизировать, используя леску и гайку.

Черчение прямых линий

Метрическим угольником зачастую пользуются, если нужно быстро начертить линии на поверхности материала. Дело в том, что он позволяет делать это с большой точностью и лёгкостью. Например, параллельные линии с его помощью можно начертить быстро и без труда.

Угольник Свенсона можно даже и прокачать! Это делается так…

Черчение окружностей

Да-да! С метрическим угольником вы можете начертить даже окружность! Поместите гвоздь у вершины угольника и сделайте отметку для радиуса будущей окружности. Двигайте карандаш и метрический угольник вокруг гвоздя и у вас получится окружность!

Как найти центр окружности?

Для того, чтобы воспользоваться этим приёмом, вам понадобится не только метрический, но и столярный угольник. Разместите столярный угольник по касательной к окружности.

А острый угол метрического угольника поместите внутри угла столярного угольника. Нарисуйте линию вдоль гипотенузы метрического угольника. Затем проделайте то же самое с противоположной стороны окружности.

Пересечение двух линий укажет её центр.

Быстро срезаем края отделочных элементов

Если вам необходимо быстро отрезать угол в 45 градусов (например, для плинтусов и других деталей отделки), используйте метрический угольник.

Как использовать метрический угольник для раскроя пиломатериалов

Если вам необходимо раскроить пиломатериалы, вы также можете использовать метрический угольник. Благодаря выступающему вдоль кромки бортику, вы можете проводить прямые линии, равные желаемой длине доски. Во внутреннем треугольнике нанесены деления, позволяющие отмерить необходимую длину с помощью карандаша. При этом, благодаря выемкам, карандаш не будет соскакивать во время измерений.

Проверяем угол дисковой пилы

Угол дисковой пилы может немного смещаться со временем и в процессе использования. Быстрый способ проверить углы дисковой пилы – использовать метрический угольник. Поставьте угольник вертикально, опирая на выступающий бортик, приложите к нему диск и сравните, отклоняется ли он от плоскости угольника.

Теперь вы знаете, как выжать максимум из возможностей метрического угольника! Может, вы знаете ещё какие-то приёмы? Расскажите о них в х ????

Самые интересные идеи — у вас на почте! Подпишитесь на нашу рассылку, чтобы не пропустить лучшие решения. Просто впишите свой e-mail в форму ниже)

Нравится: 26 Не нравится: 0

Инструкция по применению угольник Свенсона

Основное назначение угольника Свенсона

В нашей стране угольник Свенсона всегда сопровождает инструкция на русском языке для удобства использования. Какие же работы и каким образом можно выполнить с его помощью:

1. Проверить соблюдение прямого угла между соединениями – проверяется приложением угольника к поверхности.
2. Нанести перпендикулярные линии с помощью наложения уголка на деталь близко к ее краю – происходит совмещение с одной из прямых граней изделия. Таким образом, острая часть приспособления покажет — в какую сторону необходимо начертить линию.
3. Прочтение и перенос углов различной сложности на поверхность изделий – замеряется угол на макете или плане и переносится с помощью транспортира и карандашной линии.
4. Использование угольника для направления лезвий циркулярной пилы. Угольник прикладывается к доске, происходит совместное закрепление с помощью специальных зажимов и параллельно расположению угольника свенсона выполняется разрез.
5. Параллельные линии переносятся на изделие путем прикладывания прибора к детали, измерения необходимого расстояния и проведение движения угольника по поверхности изделия по прямой линии. Движение карандашом производится в таком же направлении.
6. Одна из основных функций угольника – использование его в качестве обыкновенной рулетки или линейке.

На заметкуИнструкция к угольнику Свенсона поможет применять его практически на всех стадиях ремонта и строительства, или в обычной жизни. Однако стоимость оригинала может быть достаточно высокой, с учетом доставки из США, поэтому вполне возможно, воспользовавшись видео-уроками, сделать угольник свенсона своими руками.

Черчение прямых линий

Метрическим угольником зачастую пользуются, если нужно быстро начертить линии на поверхности материала. Дело в том, что он позволяет делать это с большой точностью и лёгкостью. Например, параллельные линии с его помощью можно начертить быстро и без труда.

Угольник Свенсона можно даже и прокачать! Это делается так…

Как правильно выбрать угольник для работы

Зная, какие виды и типы угольников бывают, можно приступать к выбору инструмента. Если планируется эксплуатировать устройство в домашней мастерской, тогда вовсе не обязательно покупать эталонный уголок. Для дома используются инструменты с классом точности 2

При выборе также важно учитывать следующие рекомендации:

1. Размер — чем длиннее стороны уголка, тем выше точность измерений. Если планируется определять углы больших конструкций, тогда стоит выбирать устройства с длиной направляющих до 6 метров. Если прибор используется для разметки керамической плитки ли кирпича, то для этого подходят устройства длиной 15-30 см
2. Угол измерения — если планируется эксплуатация прибора для разметки перпендикулярных сторон, тогда нужно выбирать недорогие варианты классических угольников с неподвижным соединением
3. Наличие разметки — позволяет использовать инструмент не только для разметки перпендикуляров, но еще и в качестве линейки
4. Качество фиксации — чем длиннее направляющие прибора, тем толще они должны быть. Если длина линейки будет большая, но при этом она будет тонкой, то это приведет к большой погрешности измерения
5. Материал изготовления — не всегда металлические угольники удобны в применении, поэтому нужно перед покупкой нужно опробовать прибор. Некоторые мастера предпочитают пользоваться деревянными или пластиковыми приборами

С применением инструмента не возникает никаких трудностей. Для этого необходимо приложить инструмент к плоскости, и провести перпендикулярную линию. Если осуществляется проверка точности прямого угла, тогда торцевой частью инструмент прикладывается к двум перпендикулярным поверхностям, и выполняется проверка.

Стоимость угольника зависит от материала изготовления, длины, толщины направляющих и качества исполнения. Это незаменимый инструмент, который должен быть не только в арсенале специалистов, но и домашних мастеров.

В завершении надо отметить, что угольник — простейший инструмент, который прост в применении, и при этом позволяет изготовить конструкцию с соблюдением высокой точности прямых углов. Причем инструмент предназначен не только для контроля внутренних углов различных соединений, но и наружных.

Что собой представляет теплоемкость – общая и удельная

Понятие теплоемкости – это способность любого материала нагреваться. И хотя в обычной жизни мы мало придаем значение подобным свойствам предметов, при строительстве данный коэффициент общей теплоемкости обязательно учитывается, это в первую очередь касается выбранных материалов. Особенно при планировании теплоизоляции.

Способность проводить тепло и сохранять на длительное время – это важный фактор и обязателен при учете, если планируется постройка жилого дома. Есть разница между общей и удельной теплоемкостью песка. Также отличными считаются понятия:

• способность воспринимать, удержать и накопить энергию тепла;
• изначальная физическая характеристика теплоемкости минерала, входящего в состав песка.

Главным нюансом, который необходимо учитывать при расчетах теплоемкости является не только дополнительные наполнители песка или молекулярная структура, но и его масса. Из-за прямой зависимости количества песка от состава, цифровой показатель теплоемкости постоянно плавает.

Итоговый параметр учитывает теплофизические характеристики песчаного материала, и привязывается к конкретному количеству песка.

При этом из расчетов практически исключается объем материала, а точнее используется лишь минимальное его значение, 1 кг мытой песчаной смеси.

Для удобства определения теплоемкости материала, в данном случае песка, используются готовые таблицы, в которых приведены расчеты. Их и применяют строители для проведения вычислений.

Теплопроводность также является важным значением, учитываемым при планировании теплоизоляционных работ. Подбор правильного материала очень важен, от него зависит, какое количество тепловой энергии вам придется затрачивать на обогрев готового помещения.

Главная проблема, это низкая теплоемкость песочного материала и готовое помещение, особенно если это жилой дом, требует дополнительной теплоизоляции. Теплопроводность зависит от плотности самого материала. Еще одним важным моментом является влажность песка.

Как указано в таблице ниже, при ее повышении увеличивается и теплопроводность песочного материала.

Создание угольника Свенсона

Автор столь полезного устройства опоздал правильно оформить патент на собственное детище, и бесчисленные предприниматели постоянно пользуются этим. Единственное, чем они не способны пользоваться, это специализированное ромбовидное отверстие diamond cut, но очень находчивые соперники делают прорезь несколько хорошей формы.

В начальном варианте угольник Свенсона не имел гребенки для специализированной параллельной маркировки и самого отверстия. Тем не менее, гребенка не считается опцией, без которой нельзя обойтись. Нужно заявить, что практически за столетнюю историю приспособление не претерпело больших изменений.

Видео: Swanson Speed Square

Видео:
история

Этим инструментом в рамках Фанпроекта 2022 от Арсенал Мастера РУ изготовлен Стол. Описание читать по ссылке «Cтолы в беседку. Автор Геннадий г. Севастополь»

Метрический угольник Свенсона

Так чем же хорош оригинальный угольник Свенсона (swanson speed square) и что он собой представляет. В классическом исполнении данный угольник сочетает в себе также транспортир для того чтобы наиболее точно производить разметку деталей во время производства стропильной системы каркасного дома, системы лестниц и лестничных маршей.

Угольник Свенсона с Алиэкспрсс.

Также угольник Свенсона метрический просто незаменим в строительной отрасли при производстве различных изделий, имеющих сложную форму, мебельных элементов, ведении слесарных работ, когда необходимо провести измерение составляющих элементов и их установку под различным углом наклона.

Что у нас в корзинке?

В течение первого сезона в корзину складывайте материалы для приготовления компоста – выполотые сорняки, скошенную с газонов траву, опавшие листья и т. п. Слои сочной органики для лучшего перепревания пересыпайте землей или торфом. Полезно также добавлять золу, суперфосфат, доломитовую муку, ускорители компостирования. Зимой содержимое емкости осядет. Следующей весной сверху насыпьте 30–40-сантиметровый слой земли – и высокая грядка для кабачков готова! Они созреют быстрее, чем на обычной, ведь их корням будет гораздо теплее. А чтобы защитить овощи от весенних заморозков – поставьте над корзиной опоры из пластиковых дуг или проволоки и накройте ее лутрасилом или пленкой.

Строительный угольник – 90 фото обычных и специальных видов угольников

Для отслеживания точного перпендикуляра между отдельными деталями и поверхностями применяют специально предназначенный поверочный угольник

Инструмент по-настоящему незаменим при строительных работах, когда очень важно отмерить точный угол 90 градусов, а также при сборке, в случае чего отклонение будет означать брак

Где понадобится угольник

Металлические угольники незаменимы при монтажных и строительных мероприятиях, на производстве деталей и механизмов, а также в слесарном деле.

Изображение данного устройства практически является символом у плотников, каменщиков, строителей, он незаменим и в заводских условиях при контроле качества, его необходимость очевидна как при внутренних, так и при наружных работах.

Выбор инструмента

Поверочные треугольники можно приобрести в строительных магазинах, ассортимент представляет различные варианты.

• Угольник строительный, изготавливается из стали, применяется домашними мастерами, слесарями, плотниками, сборщиками и т.п.;
• Гранитные угольники тверже, износоустойчивее и не подвержены разрушению, как металлы;
• Угольник с гибкой металлической линейкой чаще всего встречается, это наименее долговечный вариант, но в некоторых случаях нужен именно он.

Выбор угольника

В любом случае, единственное, что мы действительно ожидаем от угольника – это его способность держать идеальный перпендикуляр. Определить это свойство проще простого, понадобится обычный лист формата А4, если сложить его вдвое, он будет служить идеальной проверкой.

Такого рода инструменты имеют совершенно различные габариты, поэтому прежде, чем приобретать, нужно оценить масштабы использования угольника.

На крупных строительных площадях при сборке каркасов, ремонте и отделке используются крупногабаритные инструменты, а для внутренних работ или ручной сборки деталей хватит среднего или даже маленького приспособления. Выпускаются даже специально уменьшенные конструкции с миллиметровой разметкой для миниатюрных работ.

По поводу разметки, можно оговориться, что качество ее нанесения лучше проверить на месте, нередко она стирается при первом же применении.

Также продумайте, какой материал выбрать, например деревянный инструмент не дает пальцам скользить, но так же, как и пластиковый угольник, для сварки он не подойдет.

Специальные виды угольников

Современный вид поверочного угольника крайне удобный в применении это инструмент, дополненный ампулой с жидкостью, как на пузырьковом уровне. Такая конструкция решает проблему невозможности использовать два инструмента и делать отметки одновременно. Если в жизни такой не попадался, посмотрите фото угольника с функцией уровня.

Еще необычное приспособление, очень удобное для конструкторов – малка. Это скорее угломер, позволяющий измерить угол и перенести его без изменений на заготовку или чертеж. Угол может быть не только прямой, но и острый или же тупой.

Можно изготовить такой угольник своими руками из дерева, потребуется соединить основу и фанерное перо при помощи дрели и крепежа (По принципу циркуля). Теперь можно самостоятельно замерить, например, угол при штукатурке оконных откосов.

Стыки получаются ровными и аккуратными, а поверхности фиксируются даже вертикально. Угол сварки или пайки можно настраивать в зависимости от необходимости, вообще магнит, как правило, отключается для снятия фиксации без усилий и повреждений свежего шва.

Важно понимать, что у разных объектов разная масса, соответственно не всегда можно ограничиться обладанием одного такого инструмента. Тяжелые элементы крепятся на более мощные и массивные магниты. Все угольники, которые можно приобрести, классифицируются на 4 уровня точности

Все угольники, которые можно приобрести, классифицируются на 4 уровня точности

При монтаже конструкций, когда угол имеет решающую важность, применяется нулевой класс, остальные работы вполне можно проводить с применением 2 или 3 класса точности

Выбор инструмента или что надо учитывать при покупке угольников

Выбор инструмента требует особого подхода. И не имеет значения, какой тип этого прибора — ручной или электрический, измерительный или пневматический. Первоначально надо определиться с фронтом работ, которые планируется выполнять инструментом. На основании работ, которые планируется выполнять прибором, можно сделать вывод о необходимости приобретения угольника соответствующего класса точности. Если прибор нужен для высокоточных манипуляций, тогда выбираются изделия с 0 и 1 классом точности. Для работы с металлическими заготовками, древесиной и прочими материалами используются изделия со вторым классом точности.

Размер — здесь подразумевается длина сторон угольника. Чем длиннее профильные части, тем соответственно выше точность проводимых измерений. Однако покупать угольник с длинными основаниями не стоит, если прибор планируется использовать для работы с мелкими деталями

Для работы с керамической плиткой и прочими мелкими деталями достаточно инструментов, длина которых не превышает 30 см Углы измерений — для разметки и проверки прямых углов, необходимо выбирать модели классического типа, которые оснащены неподвижными соединителями Наличие разметки на основании — позволяет использовать инструмент не только для нанесения разметки прямых углов, но и осуществления соответствующих измерений Качество фиксации — здесь важно проследить одну особенность, которая проявляется не только в длине профильных оснований, но и в толщине оснований. Чем длиннее основание, тем толще оно должно быть

Если длина линейки будет большой, но при этом основания тонкими, то здесь будут присутствовать большие значения погрешностей Материал производства — самыми популярными являются металлические угольники, отличающиеся не только прочностью, но еще и высоким эксплуатационным ресурсом. Кроме того, металлическим угольником удобно работать, но далеко не во всех случаях. Именно поэтому в некоторых случаях рационально рассмотреть варианты пластиковых и деревянных угольников

Источники

• https://TechnoRama.ru/vidy-stali/ugolnik-eto.html
• https://stroyremobzor.ru/ugolnik-stolyarnyj-metallicheskij.html
• https://intehstroy-spb.ru/osnastka/vidy-stroitel-nyh-ugol-nikov-naznachenie-primenenie-i-vybor.html
• https://yanashla.com/luchshie-stroitelnye-ugolniki-i-linejki/
• https://vyborok.com/rejting-luchshih-ugolnikov/
• https://tokar.guru/metallicheskie-izdeliya/profili-ugolki-shvellery/ugolnik-slesarnyy-opisanie-primenenie-sovety-po-vyboru.html
• https://moy-instrument.ru/masteru/dlya-chego-prednaznachen-ugolnik.html
• https://wotakks.ru/stali/sdelaem-ugolok-dlya-stolyarnyh-rabot.html
• https://strojmontage.ru/instrumenty/ugol-nik-slesarnyy-opisanie-primenenie-sovety-po-vyboru.html

Как пользоваться инструментом

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом

При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

Использование столярного инструмента

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

1. Упереть базовую поверхность в доску.
2. Выбрать нужный размер на вырезе вдоль второго катета.
3. Вставить в него карандаш.
4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

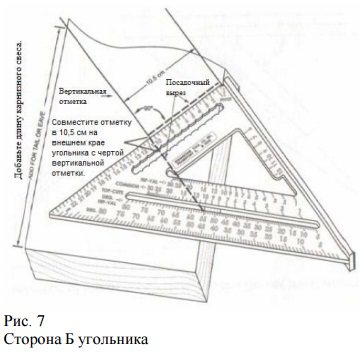

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Первый свенсон угольник разработал плотник Альберт Дж. Свенсон в 1925-ом году, а с 1945-го года основанная им семейная фирма Swanson Tool Company начала его массовое производство с экспортом по всем мировым государствам. Накопленные долголетние традиции позволили выпускать современные инструменты для плотницких работ.

Но автором патент на изобретение был оформлен с юридическими погрешностями, что позволило недобросовестным конкурентам наладить выпуск собственной аналогичной продукции. Единственно, чем отличается оригинал от аналогов — форма специального ромбовидного отверстия diamond cut, у конкурирующих фирм оно имеет несколько другую форму.

Комплект поставки:

​В комплекте идет небольшая книжка инструкция на английском языке по разметке лестниц и стропил.

Внимание! Инструкцию на русском языке можно скачать по этой ссылке — Русская версия книжки по разметке лестниц и стропил

Источники

• https://domsdelat.ru/instrumenty/ugolnik-svensona-instrukciya-i-sovety-po-ispolzovaniyu.html
• https://kompanit.ru/kak-polzovatsja-ugolnikom-svensona/
• https://lesoteka.com/instrument-i-oborudovanie/ugolnik-svensona
• https://ltruck-service.ru/instrumenty/ugolnik-svensona.html
• https://allremont59.ru/instrumentyi-materialyi/technika-instrumenti/metricheskij-ugolnik-svensona-10-polyoznyh-priyomov-ispolzovaniya.html
• https://aliglobal.ru/obzory-tovarov/ugolnik-svensona/
• https://1karkasnydom.ru/ispolzovanie-metricheskogo-ugolnika-svensona

[свернуть]

Описание угольника Свенсона

В оригинальных угольниках для предотвращения стирания цифр, делений и рисков насечки выполняются с чуть большей глубиной и четкостью исполнения.

Шкала делений наносится как с одной, так и с другой стороны угольника. Основа измерительной системы – классические дюймы, принятые в Соединенных Штатах для разметки изделий из дерева. Однако выпускаются и версии по метрической системе, однако без нанесения миллиметровых делений. Угол в градусах можно измерить по делениям от 0 до 90.

Внешне метрический угольник окрашен в черный цвет с нанесением разметки красками белого цвета. Выпускается в двух вариациях:

1. Удобный угольник карманного типа – в дюймовом исполнении размера 7 дюймов, в метрическом – 178 мм.
2. Вариант для работы в условиях стационара, без перемещений – в дюймовом исполнении размера 12 дюймов, в метрическом – 30,48 см.

Преимущества

• Угольник Свэнсон (Свонсон) выполнен из алюминиево — магниевого сплава. Магний дает инструменту прочность и жесткость, и он не пачкается в руках.
• Легкий, удобный в работе в экстремальных условиях (на стропилах).
• Боковой упор в виде полки и хорошо читаемая Фрезерованная разметка *которая не сотрется) повышают точность и удобство. Рекомендация Арсенал Мастера РУ и покупателей : для большей видимости разметки на инструменте, залейте их и цифры яркой краской (уберите излишек ветошью) или прорисовать маркером.
• Все это позволяет использовать его для разметки параллелей, углов и дает направление электроинструменту при торцевании досок циркуляркой (например погружной) , лобзиком.

Как пользоваться инструментом

Ввиду многозадачности изобретения Свенсона инструкция по его применению отличается в зависимости от той задачи, для которой используется на данный момент. Чтобы отметить угол и провести линию под наклоном 90° или 45°, нужно приложить упор к доске, после чего провести линию вдоль нужной стороны. Также можно проверить правильность ранее размеченного прямого или острого угла. Для этого угольник прикладывают к разметке.

За измерение степени наклона в градусах отвечает гипотенуза. Чтобы воспользоваться угломером Свенсона как транспортиром, нужно поставить упор в доску, найти нужный угол наклона на инструменте, повернуть и сразу отчертить линию.

Чтобы использовать угломер как направляющую, нужно зафиксировать на доске инструмент при помощи струбцины, после чего пройтись дисковой пилой или лобзиком.

Чтобы размечать кровлю, устанавливают грифель в начальную точку, поворачивают угольник по стороне катета, пока значение не дойдет до нужного. Затем ставят пометки грифелем, или отрезают.

Чтобы начертить круг угольником, нужно установить в начальной точке изобретение Свенсона, зафиксировать его. На стороне с метками устанавливают острие карандаша. Путем поворачивания устройства по часовой стрелке получают окружность заданного диаметра.

Зачем нужны таблицы

Создавая разные типы крыши, приходится стыковать элементы кровли под разными углами. Чтобы определить искомый размер сторон крыши, используют формула Пифагора, где известен угол наклона и один катет. Чтобы упростить задачу и не заниматься сложными расчетами, существуют уже готовые таблицы. Их можно найти вместе с инструкцией к применению товара.

В таблицах обозначены параметры сторон кровли и ендов и угол, под которым должны размещаться части относительно друг друга. Это значительно экономит время строителя. Применение изобретения Свенсона возможно только при создании крыши с равными сторонами.

Угольник Свенсона – многофункциональное устройство, позволяющее при помощи одного инструмента измерить расстояние, быстро отмерить и начертить угол, разметить кровлю или нарисовать окружность. Его покупка оправдает себя, даже если угломер пригодится для строительства только одного дома.

Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

• угломер;
• угольник Magnusson;
• рейсмус;
• транспортир;
• уровень;
• струбцину;
• упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Использование приспособления Свенсона в качестве транспортира позволяет шкала, нанесенная вдоль гипотенузы.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Условия обустройства абиссинской скважины

Перед устройством абиссинской скважины следует оценить возможность ее установки. Заранее выясняется ряд вопросов:

Глубина, на которой залегает водоносный пласт. Необходимо хотя бы примерно оценить вероятную глубину залегания пласта и выяснить вид грунта на участке. По возможности нужно ознакомиться с состоянием скважин на соседних участках, получить информацию от соседей о перепадах уровня зеркала воды, изучить геодезические карты или провести разведочное бурение

Следует обратить внимание на растения рядом с участком. Указывать на близкое расположение воды могут ежевика, брусника, багульник или черемуха

Определиться с наличием водоносных пластов помогают и биолокационные рамки из лозы, меди или алюминия. Оценка качества воды. Следует поинтересоваться, нет ли поблизости источников химического или бактериального загрязнения, выяснить расположение сточных ям и септиков. Место установки скважины. Скважину несложно обустроить в техническом помещении или в самом доме. В этом случае зимой скважина не будет промерзать, а оборудование вместе с насосной станцией будет защищено от любых неблагоприятных природных условий. На участке «иглу» лучше ставить ближе к дому. В этом случае воду можно провести в дом, прокопав под магистраль траншею, оборудовав кессон либо дополнительное укрытие с утеплением. Оценка дебита «иглы». Показатель зависит от насыщенности водоносного слоя. Следует ориентироваться на уровень воды в колодцах на участках, расположенных неподалеку. Желательно узнать, пересыхают ли они в летние месяцы.

Водоотдачу установленной скважины можно определить, засекая время наполнения определенной мерной емкости, например, 10-литрового ведра. Проводя откачку, следует несколько раз с промежутком в четверть часа проделать эту операцию, вывести среднее значение и определить удельный дебит «иглы».

Благоприятный прогноз на высокую производительность абиссинской скважины там, где водонесущий слой обнаруживается в жиле с крупным песком. При малой мощности и слабой водоотдаче слоя может понадобиться дополнительная установка накопительного резервуара для воды емкостью 500-1000 литров.

Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

Описание угольника Свенсона

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:

• уровня;
• угольника;
• транспортира;
• угломера;
• разметочного инструмента;
• упора для электроинструмента и многого другого.

Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.

Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).

Многофункциональность угольника Свенсона

Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.

Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.

В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.

Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

Интерьер комнаты под разный стиль обоев

Как сделать столярный верстак (слесарный, складной) своими руками

Когда подбираются обои, ни в коем случае нельзя забывать об общей стилистике комнаты. Они должны грамотно переплетаться с формой мебели, колористической гаммой мягкой обивки и текстильного оформления помещения. Даже дополнительные элементы декора должны четко сочетаться с обоями. В противном случае результат интерьера может быть дисгармоничным, вызывать утомление или раздражение.

На фото пример оформления комнаты мальчика в автомобильной тематике

Нередко для создания дизайна детской комнаты используется морская тематика

Классический

Для классических интерьеров подойдет любой материал обоев, а вот рисунки необходимо выбирать неярко выраженные. Они могут быть представлены:

• вертикальными полосами;
• вензелями;
• различными узорами.

Гармоничное сочетание текстиля с обоями на акцентной стене в спальне классического стиля

Преобладающая цветовая гамма – это молочно-белые оттенки, шоколадные и коричневые цвета, а также допускаются приглушенные оттенки красного, синего или зеленого. Но яркие тона, в преобладающем большинстве случаев, применяются не в качестве фона, а только, как дополнительный цвет.

Современным детям традиционная классика нравится редко, но они могут выбрать оформление комнаты в стиле новой классики

Современный

Современные обои чаще всего используют оригинальные фактуры и текстуры. Их поверхность может казаться синтетической, глянцевой, или наоборот предельно шершавой.

В современном интерьере стильно смотрятся обои с различными геометрическими узорами

В них используются более оригинальные колористические сочетания. Могут обыгрываться, казалось бы, такие цвета антагонисты, как серый и фисташковый, или бледно-серый и малиновый. В этих смелых идеях и заключается изюминка дизайна.

Комбинация разных фактур и цветов отлично передает характер переходного возраста

Но необходимо учитывать, что чем более смелые решения, как с точки зрения цвета, так и с точки зрения фактуры, будут реализованы на обоях, тем более нейтральными должны быть мягкая и корпусная мебель в комнате. Не стоит допускать нескольких акцентов в детской спальне, так как это будет перегружать эмоциональное и психологическое состояние.

Современная комната в минималистическом стиле с фотообоями спортивной тематики

Как открутить кран-буксу, если она прикипела к корпусу

Нередко кран-буксы в сантехнике советского образца не поддаются снятию при помощи инструмента. Это происходит из-за того, что со временем, элементы ржавеют и окисляются.

Если вентильная головка прикипела к корпусу смесителя, то можно попробовать:

1. Подцепить грани элемента разводным ключом, расшатать элемент и вывернуть кран-буксу. Главное, при этом, рассчитывать силу: если приложить немного больше силы, то можно легко сорвать нарезку и сломать кран.
2. Использовать химические вещества. Разъесть ржавчину сможет уксус, бытовая химия для устранения ржавчины, кислородсодержащие средства, WD-40. Ими нужно будет смазать элемент и подождать четверть часа пока вещество подействует. При необходимости процедуру можно повторить.
3. Воспользоваться термическим методом. Если кран-букса не откручивается, то можно попробовать нагреть ее строительным феном. Использовать можно и открытый огонь, но тогда пластиковая фурнитура смесителя может расправиться, а металл – потемнеть.
4. Высверлить вентильную головку. К этому методу следует прибегать только в случае, если другие себя не оправдали. Так как после проведения работ в корпусе смесителя придется делать новую резьбу. Для удаления элемента таким способом сперва необходимо срезать выступающую часть шлямбура ножовкой по металлу, а потом высверлить оставшуюся часть.

Использовать способы можно как самостоятельно, так и комбинируя друг с другом.

Сейчас покупают

Рубанок Kunz N100, 85*25мм

Рубанок Kunz N100, 85*25мм

Компактный для работы одной рукой. Лезвие выполнено из быстрорежущей стали с твердостью 65 HRc. Ширина лезвия 25 мм, толщина 2 мм. Длина колодки 85 мм. Масса 160 г. Производство Kunz (Германия).

Подробнее

2 560p

Брусок абр, нат, 1000-1500, 206*65*35, Jyo-Haku, 711620

Брусок абр, нат, 1000-1500, 206*65*35, Jyo-Haku, 711620

Натуральный японский водный камень Jyo-Haku. Зернистость 1000-1500. Используется для финишной заточки лезвий резцов, рубаночных ножей и т.д. Очень однородная структура для прекрасной заточки. Добывается из песчаников Комамото в регионе Саджи, которые в настоящее время почти исчерпаны. Несмотря на превосходное качество синтетических японских водных камней, многие мастера предпочитают использования этого камня для своих лучших работ. Может иметь некоторые дефекты и небольшие отклонения от размеров. Размер 206 х 65 х 35 мм. При заточке не перегревается сталь. Не требует использования масла. Перед использованием замочить в воде на 2-10 мин. Произведено в Японии.

Подробнее

4 890p

Абразив для заточных станков Drill Doctor360 X, 500X, 750X

Абразив для заточных станков Drill Doctor360 X, 500X, 750X

Алмазные барабаны различной зернистости для станков Drill Doctor 360X, 500X, 750X. Производство Darex LLC (США).Для выбора и заказа абразива нужной зернистости нажмите на название товара

Подробнее

от 2700p

Подробнее

Подробнее

Уведомить

Зажим ленточный Piher Hold All Strap Clamp, 5м, 800кг

Зажим ленточный Piher Hold All Strap Clamp, 5м, 800кг

Зажим ленточный Piher Hold All Strap Clamp. Длина ленты — 5м.

Металлические уголки с углом в 90º и защитные пластиковые насадки. Нагрузка — до 800кг. Металлический храповой механизм зажима. Масса — 0.53кг. Производство — Piher (Испания)

Подробнее

1 750p

Замок врезной, левый/правый для ключа типа N, латунная накладка

Замок врезной, левый/правый для ключа типа N, латунная накладка

Замок врезной, левый/правый для ключа типа N, латунная накладка, материал замка -сталь, лицевой стороны — латунь, Производитель: Metal Group, Италия Для выбора и заказа нужного размера нажмите на название товара

Подробнее

от 650p

Подробнее

Подробнее

Уведомить

Планка ответная д/замка, 55х16мм, личинка 29х6мм, латунь полир., 39056.06000.17

Планка ответная д/замка, 55х16мм, личинка 29х6мм, латунь полир., 39056.06000.17

Планка ответная д/замка. Размер: 55*16 мм., личинка 29*6 мм.Цвет латунь полированная . два отверстия для крепления на шуруп или гвоздь, межосевое расстояние 46мм. Производитель: Metal Group, Италия

Подробнее

60p

Ключевина ‘Louis XVI’, 22х35мм, латунь пат., 30642.035V0.03

Ключевина ‘Louis XVI’, 22х35мм, латунь пат., 30642.035V0.03

Ключевина, Стиль — «Louis XVI» Материал- латунь. Финишное покрытие — латунь патинированная. Размеры: 22*35 мм., Тип крепления: гвоздь или шуруп — 2шт., межосевое расстояние 30 мм. Производитель: Metal Group, Италия

Подробнее

130p

Петля карточная д/дверей с притвором, 50х80мм, правая, латунь пат., 48051.080D0.03

Петля карточная д/дверей с притвором, 50х80мм, правая, латунь пат., 48051.080D0.03

Петля правая карточная для дверей с притвором. Размеры: 50х80мм. Материал — латунь.

Финишное покрытие — латунь патинированая. Производитель: Metal Group (Италия)

Подробнее

380p

Петля карточная д/дверей с притвором, 50х80мм, левая, латунь пат., 48051.080S0.03

Петля карточная д/дверей с притвором, 50х80мм, левая, латунь пат., 48051.080S0.03

Петля левая карточная для дверей с притвором. Размеры: 50х80мм. Материал — латунь.

Финишное покрытие — латунь патинированая. Производитель: Metal Group (Италия)

Подробнее

400p

Ключевина ‘Baroque’, 17х125мм, золото Валенсия., 30651Z116V0.07

Ключевина ‘Baroque’, 17х125мм, золото Валенсия., 30651Z116V0.07

Ключевина, Стиль — «Baroque Материал- сплав Zamak. Финишное покрытие — золото Валенсия. Размеры: 17х125мм., Тип крепления: гвоздь — 4шт., Производитель: Metal Group, Италия

Подробнее

180p
