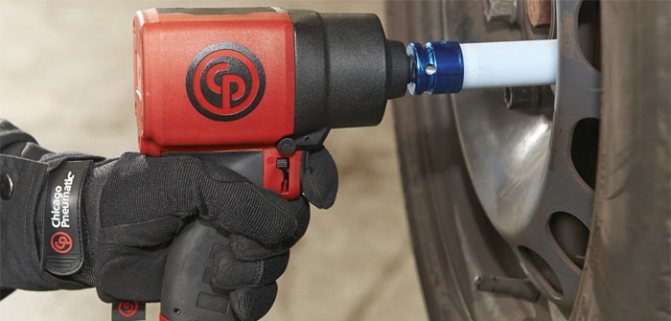

Пневматический ударный гайковерт (воздушная затяжка крепежей)

От сжатого воздуха | 06.11.2015

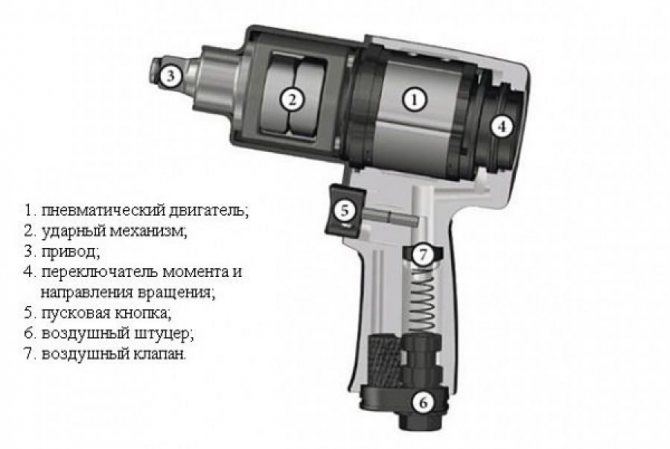

Принцип работы пневматического гайковерта

Как и любой пневматический инструмент, пневмогайковерт работает от сжатого воздуха, подаваемого из компрессора. Минуя шланг, подключенный к гайковерту, воздух попадает в устройство и начинает раскручивать лопасти ротора, который передает вращение на шпиндель (упор), насадку и в конце концов на крепеж. Функция реверса меняет направление потока воздуха в инструменте, в следствии чего меняется направление вращения ротора, и гайка откручивается за несколько секунд.
По типу работы, пневматические гайковерты бывают ударными и безударными. Наличие ударного механизма в гайковерте повышает его крутящий момент, но вместе с этим увеличивается и риск срыва резьбы или шляпки болта. Ударно-вращательное движение создается при помощи специального молоткового механизма, расположенного перед шпинделем. Устройства без ударной функции зачастую выдают меньшую силу вращения, и применяются в основном при работе с крепежами до 12 мм.

Настоящим или будущим владельцам, рекомендуем ознакомиться с материалом, где мы рассказываем и показываем, как проводить обслуживание и ремонт пневматического гайковерта.

Пневмогайковерты — Устройство и эксплуатация

______________________________________________________________________________

Электроинструмент

Как работает пневматический гайковерт? При подключении пневмогайковерта к компрессору и нажатии на кнопку включения инструмента, начинается подача воздуха, который приводит в движение вращательный механизм и головку. Она в свою очередь передает вращательный момент на шпиндель, а тот вкручивает крепежный элемент в материал. Также инструмент имеет функцию реверса — вращения шпинделя в противоположную сторону. А это означает, что крепеж можно не только закручивать с помощью гайковерта, но и выкручивать, и это займет всего несколько секунд. В чем преимущества ударных и безударных пневмогайковертов? По способу работы (воздействия на крепежный элемент) все пневматические гайковерты делятся на 2 вида. Ударные — инструменты, в конструкции которых предусмотрен встроенный ударный механизм. Начиная вращение, он посылает импульсы, что позволяет за 3-4 секунды открутить даже прикипевшую гайку или иной элемент с резьбой. Приобретать данный вид инструмента для работы с небольшими элементами не стоит, так как в основном они используются для откручивания крупных резьбовых деталей. Безударные не обладают такой силой, поэтому отлично подходят для выполнения работы, требующей аккуратности и точности, так как риск сорвать резьбу при их использовании минимален. Они рекомендуются для применения в быту и в частных автомастерских. Однако стоит помнить, что при затягивании элемента большого диаметра (больше 24 мм), силы безударного может не хватить, поэтому завершать работу придется вручную – ключом. Какой компрессор нужен для нормальной работы пневмогайковерта Fubag IW900? Подходящие компрессоры Fubag B6800B/200, B5200B/100 СТ4, Remeza СБ 4/С-200 LB 40, СБ 4/С-100 LB 50. Сколько различных вариантов затяжки возможно выполнить гайковертом Fubag IW900 (сколько положений регулировочного колесика)? Регулировка крутящего момента присутствует в данной модели (3 позиции).

• Советы по выбору инструмента

Производительность какого устройства выше: у пневматического гайковерта Jonnesway JAI-1054 или Ombra OMP11212? Рассмотрим подробнее технические характеристики каждой модели. Пневматический гайковерт Jonnesway JAI-1054 — это инструмент, предназначенный для использования на производствах, фабриках, в строительстве и т. д. Момент затяжки составляет 920 Нм, а частота вращения на холостом ходу — 8000 об/мин. Таким инструментом без проблем можно закрутить/выкрутить крепежный элемент в металлоконструкцию. Момент затяжки ударного пнемогайковерта Ombra OMP11212 составляет 1200 Нм, что гораздо больше, чем у первой модели, а количество оборотов на холостом ходу — 7000 об/мин. Соответственно, и производительность данной модели выше, чем у предыдущей. Благодаря таким высоким показателям и функции удара он рекомендуется для работы с высоконагруженными соединениями. Как правильно подобрать инструмент по техническим характеристикам? Самое главное, что необходимо сделать — это правильно подобрать компрессор к пневмогайковерту. Это является залогом качественной работы инструмента. Наиболее важной характеристикой непосредственно для пневматического гайковерта является момент затяжки. Как раз от его значения зависит прочность резьбового соединения. В случае, если он будет мал, то крепежный элемент будет вкручен непрочно и очень быстро расшатается и вылетит. В случае, если момент затяжки будет излишне велик, то гайка будет вкручена настолько плотно, что может повредиться. Чтобы избежать подобных ситуаций, нужно подобрать усилие затяжки в соответствии с планируемыми задачами. Для разных инструментов он варьируется от 30 Нм до 3000Нм. Выбирать его нужно, исходя из уже известных значений момента затяжки для каждой конкретной области применения. Другой немаловажный параметр – скорость вращения на холостом ходу, диапазон которой составляет от 3000 об/мин до 8000 об/мин. От нее зависит то, насколько крупные крепежные детали можно будет закручивать/выкручивать. Диаметр шпинделя определяет максимальный размер оснастки, которым можно работать. А она, в свою очередь, влияет на максимально возможный размер закручиваемого крепежа. Компрессор PATRIOT EURO 50/260 потянет этот гайковерт Fubag IW720 с дополнительным рессивером на 100л? Нет, так как больная разница по производительности. Скажите, пожалуйста, с компрессором ABAC А29В/50 СМ3 Fubag IW720 нормально сможет работать? В личном гараже, не в сервисе. Колёса у автомобиля открутить-прикрутить (с моментом 125 Нм). Я смотрю, у этого гайковёрта потребление чуть больше, чем у компрессора производительность на выходе. Ему нужно 226 л/мин, а у компрессора, вроде, около 224 л/мин. (на входе 320). Есть небольшая разница по производительности в 2 л/мин. Работать будут, но пневмогайковерт будет работать не на полную мощность. Как влияет диаметр шпинделя на размеры крепежных элементов, с которыми можно работать? Пневмогайковерт с диаметром шпинделя 1/2 дюйма подойдет для ремонта и шиномонтажа легковых автомобилей. Способен справиться с закручиванием / выкручиванием резьбовых деталей диаметром до 34 мм. Инструмент 3/4 дюйма – рекомендуется для техобслуживания автомобилей типа «Газель». Модель с таким диаметром уже способен справиться с деталями до 55 мм в диаметре. Пневмогайковерты 1 дюйм предназначены для техобслуживания грузовых автомобилей, а также тяжелой сельскохозяйственной техники. Способны закрутить/открутить резьбовые детали диаметром до 78 мм. Какой пневмогайковерт подойдет на производство: Угловой Abac 1/2″ 750167M (8973005919) или Jonnesway JAI-1054? Пневматический гайковерт Jonnesway JAI-1054 – это профессиональный инструмент с моментом затяжки 920 Нм и частотой вращения на холостом ходу 8000 об/мин, диаметр шпинделя составляет 1/2 дюйма. Эти параметры свидетельствуют о том, что данная модель отлично справится даже с крепежными элементами большого диаметра. Угловая модель Abac 1/2″ 750167M (8973005919) – модель инструмента, подходящая исключительно для бытового использования. Момент затяжки составляет 40 Нм, а диаметр шпинделя равен 1/2 дюйма. Данный инструмент способен закрутить небольшие крепежные элементы диаметром до 25 мм. Преимуществом данной модели является ее прямая конструкция, позволяющая работать в условиях ограниченного пространства. Подскажите у меня на компрессоре WESTER W 024-180 OLC соединение рапид, какой нужно купить переходник чтобы подошел к гайковерту Sumake ST-5540, и вообще хватит сил у компрессора? У компрессора и гайковерта большая разница в производительности. Гайковерт — 266 л/мин. Компрессор около 125 л/мин. Произодительность моего компрессора 200 л/мин Сможет ли гайковерт Sumake ST-5540 работать с моим компрессором? Требуемое количество воздуха для гайковерта 266 л/мин. Пневмогайковерт перестал выдавать заявленную в технических характеристиках мощность? В чем может быть причина? Для того чтобы достоверно определить причину этого явления, нужно нести инструмент в сервисный центр. Однако в качестве возможных причин можно выделить несколько основных: воздух для работы использовался не очищенный, с примесями грязи и пылью. Длительное использование такого воздуха снижает технические характеристики инструмента, а, следовательно, и мощность тоже. Второй возможный вариант — неправильно подобранный компрессор. В таком случае нужно смотреть на две важные технические характеристики: рабочее давление и расход воздуха. Их значение не должно превышать параметры компрессора. Что такое лубрикатор и для чего он используется? Рабочий воздух, подаваемый в пневмогайковерт, нужно не только очищать от частиц пыли и грязи (иначе они забьют механизмы инструмента, и он выйдет из строя раньше срока), но еще и добавлять специальные масла. Как раз для добавления масла и предназначены лубрикаторы, которые устанавливаются в систему подачи воздуха сразу после очистительных фильтров. В конструкции лубрикатора предусмотрено специальное устройство, регулирующее подачу масла. После его подключения следует сразу убедиться, что масло исправно подается в систему. Потянет ли Fubag IW900 800Нм при давлении в 5,5 атм? При 5.5 открутит и закрутит колесо легкового авто без проблем. Ступичную гайку сможет при наличии толстого шланга 10-12 мм. Подойдет ли данный гайковерт Fubag IW580 для компрессора Парма K-1800/50КМ 02.014.00004 производительность 285 л/м, 50 литров ресивер? Нет, та как производительность компрессора на выходе ниже чем требуемая производительность гайковерта. 285 л/мин это производительность на входе, а на выходе производительность составляет 199.5 л/мин. Подскажите если давление в воздушной магистрали будет 8.5, будет ли нормально работать пневмогайковерт Fubag IW580? Требуемое давление 6.3 атм, как поведет себя пневмогайковерт при давлении 8.5 атм данных нет. Какие самые наиболее распространенные поломки пневмогайковертов и способы их устранения? Гайковерт перестал работать на разных скоростях или на обычной. Недостаточное давление воздуха, подаваемого в инструмент — Прочистите шланг (в него мог попасть мусор) или он просто перекрутился, перекрыв тем самым доступ воздуху. Патрон не вращается. Сломан регулятор скорости — По манометру определите, точно ли компрессор подает воздух в инструмент до заданного значения. Включение инструмента сразу после подключения источника воздуха. Сломались лопатки ротора — Нужно заменить лопатки ротора. Снизился момент затяжки. В двигатель забилась грязь — Внимательно прочитайте инструкцию, разберите и почистите инструмент в строгом соответствии ей. Чрезмерная вибрация. Рычаг управления двигателем или пусковая защелка работают некорректно — Нужно убедиться с правильности работы рычага и защелки. Корпус нагревается — утечка воздуха, поломка подшипников, смещение или износ уплотнителей, недостаточное количество смазки. Нужно проверить систему подачи воздуха на предмет утечки. В случае обнаружения ее необходимо устранить согласно инструкции. Поменяйте подшипники, уплотнительные кольца, и произведите смазку инструмента. В чем разница между прямыми и угловыми пневмогайковертами? Конструкция угловых моделей напоминает пистолет. Это классическая форма, которой обладают почти все инструменты. Они очень удобные в использовании, если места для работы хватает, прорезиненная рукоятка обеспечивает надежный хват и исключает случайное соскальзывание руки оператора. Прямые пневмогайковерты предназначены для тех случаев, когда работать преимущественно приходится в стесненных условиях (например, под автомобилем) или на поточном производстве. Тогда «пистолетный» корпус будет просто мешаться, так как много сил понадобится на его удержание. В таких ситуациях выигрывает прямая форма инструмента: о поверхность будет удобно опираться и рука будет уставать гораздо меньше. Какими свойствами должны обладать шланги для пневмогайковерта? Для стабильной и правильной работы инструмента нужно использовать специальные шланги, которые обязательно должны: выдерживать давление не менее 10 атмосфер (если компрессор рассчитан на такое давление); быть маслостойкими, так как для хорошей работы в систему добавляется несколько капель масла; поперечное сечение шланга должно быть достаточным для подачи требуемого количества воздуха к инструменту. За состоянием подающих воздух шлангов нужно внимательно следить, предохранять их от образования острых углов и кромок, воздействия агрессивных химических жидкостей. Перед работой их необходимо продувать каждый раз, чтобы избежать попадания пыли в инструмент. Это является залогом стабильной работы инструмента. Как правильно и как часто производить смазку? Наилучший способ смазывать пневмогайковерт — это использовать лубрикатор, который будет производить смазку автоматически. Однако, если его нет, то это можно делать вручную. Перед началом работы нужно влить в воздушный штуцер 3-5 капель специального веретенного масла (например, И-20 А). Использовать нужно только масло, предназначенное для этих целей, так как любое другое негативно отразится на работе инструмента, ухудшая его технические характеристики. Смазку нужно проводить каждые 3 часа работы. Как часто нужно проводить профилактическую чистку пневмогайковерта? Для стабильной и качественной работы инструмента, а также для продления срока его службы рекомендуется регулярно, а именно — раз в полгода, проводить профилактическую чистку, смазку и разборку.

______________________________________________________________________________

______________________________________________________________________________

Инверторная электростанция — Советы по выбору

Электрические дрели — Вопросы по устройству и характеристикам

Снегоуборочная техника — Рекомендации по выбору модели

Бензиновые электрогенераторы — Как правильно выбрать

Сварочное оборудование — Рекомендации по выбору нужной модели

Мотопомпы для сада и частного дома — Как правильно пользоваться

Бензопилы — Рекомендации по техническому обслуживанию

Погружные насосы — Монтаж, эксплуатация, обслуживание

Ремонт и настройки холодильников и морозилок Индезит SFR SB BIAA TIA

Пневматические гайковерты — Устройство, функции, эксплуатация

Электрические шуруповерты — Эксплуатация и выбор

Перфораторы — Рекомендации по выбору и использованию

Кромкооблицовочные станки — Выбор и эксплуатация

Сверлильные станки — Вопросы по техническим параметрам

Фуговально-рейсмусовые станки — Рекомендации по выбору

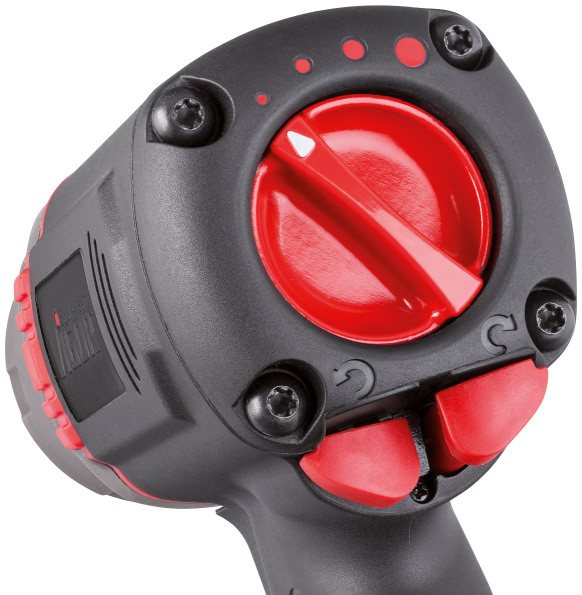

Пневматический гайковерт с регулировкой момента затяжки

Большинство современных ударных гайковертов оснащаются функцией регулирования затяжки. Главная задача данной функции заключается в предотвращении крепежа от перетягивания, срыва резьбы или шляпки. Регулировка будет полезна для затяжки относительно небольших гаек и болтов, инструментом с высоким крутящим моментом. Крепеж на М8 скорее всего будет испорчен, если закручивать его инструментом без регулятора, с максимальным крутящим моментом в 1000 Нм.

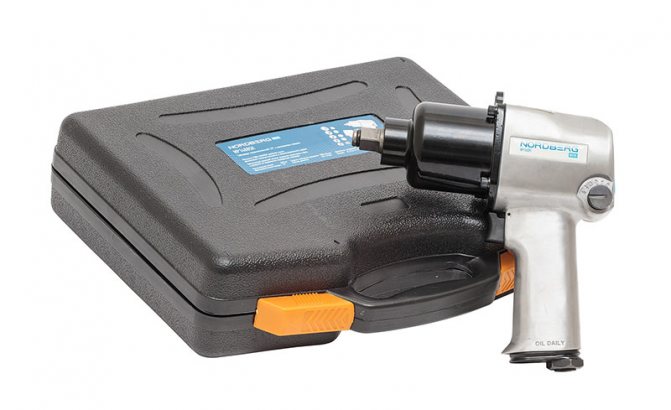

Как выбрать пневматический ударный гайковерт

• Сфера применения
  . Определите для себя, в каких типах работ будет использоваться инструмент. Нужен ли Вам пневматический гайковерт для гаража, компактное устройство для монтажа вентиляций или крупный агрегат для откручивания колес грузовиков.
• Размеры гайки
  . Чем компактнее крепеж, тем меньше он требует силы затяжки. Если Вам предстоит крутить гайки с размером резьбы от М6 до М10, подойдет посадочный квадрат на 1/2. Гайковерт с квадратом 3/4 подойдет для крепежей с резьбой М10 – М18. Для гаек больших размеров, будет оптимален квадрат в 1 дюйм.
• Крутящий момент
  . Исходя из определенного типа работ, подбирается инструмент с подходящим показателем крутящего момента, который обычно находиться в диапазоне от 300 Нм до 3000 Нм (не учитывая гигантов отрасли). Колеса легкового автомобиля могут срываться с места при 300-400 Нм, Камаза при 800-1000 Нм, а экстремально нагруженные соединения поддадутся только инструменту с показателем в несколько тысяч.
• Регулятор затяжки
  . Немаловажный фактор, добавляющий инструменту универсальности. Регулировка расширяет диапазон закручиваемых крепежей, но на пневматических гайковертах имеет погрешность в 10%.
• Вес устройства
  . Длительная работа тяжелым инструментом с вибрацией, может изрядно осложнить жизнь. Если выбирать пневматический гайковерт для гаража и мелких домашних работ на несколько минут в день, то подойдет агрегат с цельнометаллическим корпусом. Для более длительного применения лучше взять инструмент полегче, с корпусом из композитных материалов.

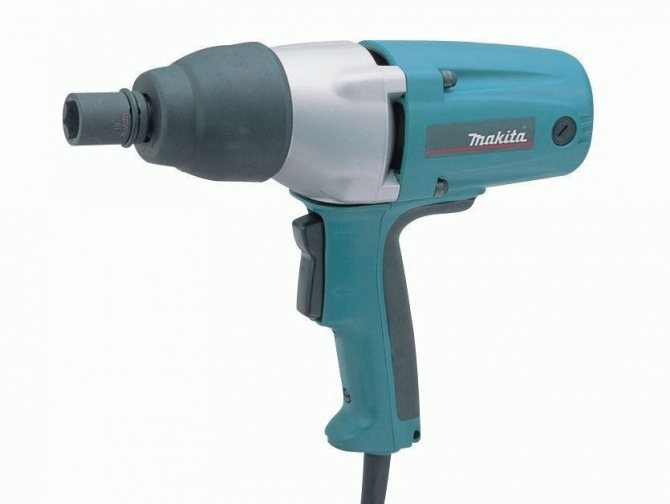

Ударные гайковёрты

Поговорим об ударных гайковёртах. Об упомянутом классе устройств ходит немало противоречивых слухов. Как авторы уже отметили, ударные гайковёрты обладают превосходным крутящим моментом. Но создаётся он не постоянным усилием, а инерцией множества частых ударов. Ударный гайковёрт содержит специальную муфту, передающую усилие двигателя напрямую шпинделю только до некоторых пор. Потом инструмент срывается на удар. Резко и часто привод ударного гайковёрта бьёт по кулачку на оси, чтобы добиться нужного эффекта. Режим называется трещоткой (крепёж идёт понемногу, толчками). Отсюда плюсы и минусы описанных гайковёртов:

Ударный аппарат

• Если брать способность откручивать старые болты и гайки, здесь ударный инструмент вне конкуренции. Показатели просто восхитительны. Остановим, к примеру, выбор гайковёрта на образчике с развиваемым крутящим моментом на 540 Нм. Это значит, на удалении в метр прибор давит с силой 5,4 кг (грубо говоря). Длина ручки гаечного ключа часто не превышает 20 см. Значит, на край (при использовании ударного гайковёрта) действует сила впятеро большая (100/20 см), свыше 25 кг. Такого усилия хватит, чтобы стронуть крепёж. Заметьте – без риска поломки, неизбежно возникающего в случае с гаечным ключом.
• Ударный гайковёрт штатно работает в таком режиме при превышении нагрузкой некоторого лимита. Начнёт стучать, если при сверлении попадается тугой участок. Зато большой крутящий момент осилит любой путь. Ударным гайковёртом невыгодно работать на среднем усилии, когда уже включается трещотка. Скорость оборотов резко падает, остаётся набраться терпения. При этом активно тратится заряд батареи. Это мало порадует, лучше стремиться работу выполнить другими методиками, а за ударный гайковёрт браться в крайнем случае. При ёмкости 3-4 Ач инструмента едва хватит на 50 мин работы. Ударный гайковёрт востребован на крайних режимах: при крайне больших и малых нагрузках.
• Работа в режиме трещотки сопровождается повышенным уровнем шума. Порекомендуем надевать наушники. Ударный режим повышено расходует ресурс прибора. Старайтесь применять при исключительной необходимости.
• Плюс работы ударным гайковёртом проявляется при использовании тисков. Весомая часть тяги получается за счёт инерции и ударов. В результате реальная нагрузка на тиски намного ниже. Большая часть усилия съедается упругостью материала, когда непрерывного давления нет.

В результате ударный гайковёрт считается специфическим инструментом, способным порой решить сложные задачи, но после перехода в режим трещотки скорость работы снижается. Инструмент не находится под угрозой перегрузки, которая для прибора считается штатной. Если болт не стронется, ударный гайковёрт просто потрещит, и дело закончится. Выгодно его применять бок о бок с типичным. Когда большие нагрузки берет ударная модель, а доканчивает дело обычная. Тандем успешен в любом начинании.

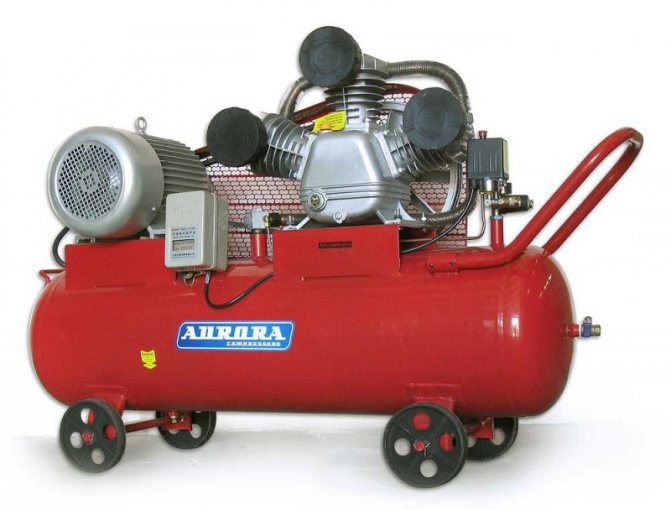

Компрессор для пневматического гайковерта

• Давление
  . От данной характеристики зависит сила выхода сжатого воздуха, а следовательно и рабочие показатели инструмента. Для большинства средних гайковертов достаточно компрессора низкого давления, выдающего не менее 6.3 атмосфер.
• Максимальная производительность
  . Немаловажный показатель, от которого зависит темп работы инструмента. Если на пневматическом гайковерте указан расход 360 литров в минуту, а компрессор за это же время накачивает только 330, о бесперебойной работе в такой связке можно забыть. Производительность компрессора должна быть выше потребностей гайковерта.
• Объем ресивера
  . Довольно спорный показатель, определяющий длительность автономной работы инструмента, при отсутствии постоянной подкачки воздуха. Компрессоры с малым объемом воздуха (50 л) быстро теряют давление и для непрерывной работы инструмента, должны постоянно нагнетать воздух. При более внушительных объемах (100-200 л.) оборудование может немного отдохнуть, несмотря на продолжающуюся работу пневматики. Для удобной работы в домашней мастерской, компрессору для гайковерта хватит 100 литров.
• Тип соединения
  . Чтобы доставить сжатый воздух в редуктор пневматического гайковерта, требуется специальный герметичный шланг, способный выдержать подаваемое давление. Перед приобретением такого шланга, следует узнать к какому размеру штуцера он подходит (1/4, 1/2 или 3/4). Эти данные производитель указывает на самом инструменте, в документации или на коробке.
