Конструкция и принцип действия

Функционирование ковочного молота базируется на динамических ударах рабочего органа — штока, соединенного с бабой (ударной частью машины) и устройствами, контролирующими силу воздействия. Другими обязательными конструктивными элементами являются:

• поршень, соединенный с бабой;
• основание (зафиксированное на твердой поверхности);
• станина (направляющие для подвижных узлов фиксируются на ней);
• приводное оборудование;
• щитовое ограждение (для безопасности оператора);
• электрическое оборудование;
• компрессорный цилиндр (у пневматических молотов).

Ранние машины имели ножной или ручной привод. Современный кузнечный молот оснащен удобной системой управления, минимизирующей усилие работника кузницы.

(1 — рабочий цилиндр, 2 — компрессорный цилиндр, 3 — поршень, 4 — кривошипный механизм, 5 — баба, 6 и 7 — верхний и нижний бойки, 8 — подушка, 9 — воздухораспределительный механизм, 10 — деформируемая заготовка)

Вкратце действие устройства происходит так:

• заготовка помещается в нижнюю часть молота (обычно это боек);
• настраивают устройство на определенную частоту удара, приводят в движение;
• после активации молота, ведомая верхняя часть бьет по заготовке;
• динамическое воздействие продолжается до тех пор, пока заготовка не приобретет нужную форму.

При работе кузнечного молотка происходит преобразование возвратно-поступательного движения кривошипно-шатунного механизма в такое же движение поршня. Это позволяет выполнять на нем множество операций.

Общий вид ковочного молота МА4129А

Фото ковочного молота ма4129а

Фото ковочного молота ма4129а

Фото ковочного молота ма4129а. Вид сзади

3-D модель ковочного молота ма4129а с сайта asmcg-studio.ru

3-D модель ковочного молота ма4129а с сайта asmcg-studio.ru

3-D модель ковочного молота ма4129а с сайта asmcg-studio.ru

Возможности кузнечного станка

Габаритный молот предназначен для выполнения следующих кузнецких операций:

• гибка деталей (иногда предварительно осуществляют подогрев заготовки);
• вытяжка (удлинение шаблона за счет уменьшение поперечного сечения);
• проделывание отверстий (на шток насаживается пробойник/прошивень);
• осадка (обратное вытяжке действие);
• рубка (при помощи топоров).

О некоторых из них — наглядно.

Большинство известных изделий выполняют все перечисленные операции. Однако, есть важный критерий их классификации.

Электрооборудование молота МА4129А

Схема электрическая ковочного молота МА4129А

Электрическая схема ковочного молота ма4129а

Электрооборудование молота состоит из электродвигателя, кнопочной станции с кнопками «Пуск» и «Стоп», шкафа электроуправления и токоподводящего кабеля.

Указания по монтажу и эксплуатации электрооборудования молота МА4129А

Электродвигатель крепится к подмоторной плите и устанавливается в нише станины. Шкаф электроуправления и кнопочная станция располагаются недалеко от молота, со стороны рукоятки управления, на стене или стоике в вертикальном положении с отклонением от вертикали не более +5.

В шкафу управления размещена электроаппаратура, элементы которое соединены между собой монтажными проводами в соответствии с принципиальной и монтажной электросхемами. Рукоятки выключателей выведены на крышку шкафа. Вводной пакетный выключатель может быть заменен автоматическим.

Шкафы электроуправления, поставляемые с молотом, выпускаются на номинальное напряжение 360 В с цепью управления на 36 В переменного тока частотой 50 Гц. По особому заказу они могут быть изготовлены на другие напряжения силовой цепи и цепи управления о частотой тока 60 Гц.

Перед установкой надо открыть шкаф специальным ключом и произвести следующие работы:

• удалить защитную смазку
• проверить надежность затяжки болтовых соединений
• освободить магнитные системы реле и пускателей от стопорных приспособлений, одетых перед транспортировкой

Виды устройств

Таким критерием является тип вещества, используемого в компрессорном цилиндре. Различают молоты:

• паровоздушные (пар или атмосферный воздух);
• гидравлические и гидростатические (жидкость под давлением);
• бензиновые (работают по принципу ДВС);
• газовые (сжиженный газ);
• электромагнитные (используется энергия электрических и магнитных полей);
• механические (приводятся в действие физическим усилием человека);
• рессорно-пружинные (рессора ускоряет падение поршня вниз);
• пневматические (газ под давлением).

Особняком среди приведенных устройств стоит кузнечный пневмомолот. У него имеется собственный пневмоцилиндр, избавляющий от необходимости использования дополнительных источников энергии и от утяжеления конструкции. Подробнее об устройствах далее.

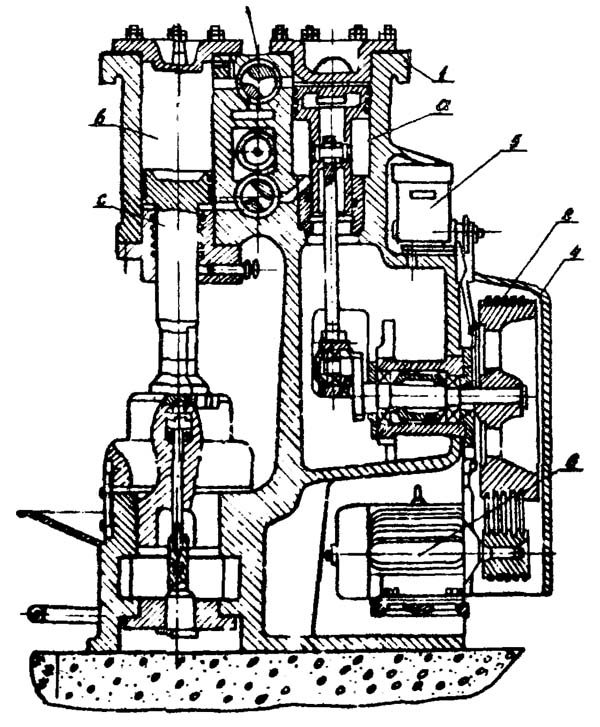

МА4129А Расположение составных частей ковочного молота

Расположение составных частей молота ма4129а

Перечень составных частей ковочного молота МА4129А:

1. Станина — МА4129А-11-001СБ
2. Привод — МА4129-21-001СБ
3. Управление — МА4129-41-001СБ
4. Ограждение — МА4129-71-001СБ
5. Маслопровод — МА4129-81-001СБ
6. Электрооборудование — МА4129-91-001СБ

Особенности пневматических молотов

Оборудование относится к приспособлениям для ковки, выполняющим все перечисленные ранее операции, а также скручивание, разрезание и формовка заготовок. Управляются они посредством ручного рычага или педали. Конструктивно ковочный пневматический молот дополнен масляным насосом, осуществляющим смазку рабочих цилиндров (которых, кстати, может быть два).
Условно пневмомолоты делят на 2 группы:

• для художественной ковки (модели с массой падающих частей до 75 кг);
• для производств (МПЧ — от 150 до 2000 кг).

Достоинствами оборудования являются энергоемкость, чувствительность регулировки рабочих режимов, простота управления, долговечность. Недостатком являются большие габариты и вес, однако необходимость транспортировки возникает редко.

Сведения о производителе молота ковочного пневматического кузнечного МА4129А

Автор проекта: ЭНИКМАШ г. Воронеж. Окончание разработки: 1966 год.

Производитель ковочного пневматического молота МА4129А — Астраханский завод кузнечно-прессового оборудования, основанный в 1931 году. Завод был переименован в Астраханский машиностроительный завод по выпуску кузнечно-прессового оборудования «АКМА» и с 25.05.2015 Акционерное общество «АКМА».

В настоящее время пневматический молот МА4129А производит ООО СО «ПРЕССМАШ», г. Москва

Машины, выпускаемые Астраханским заводом кузнечно-прессового оборудования

• МА4129
  — молот пневматический ковочный 155 кГс·м
• МА4129а
  — молот пневматический ковочный 155 кГс·м
• МА4132
  — молот пневматический ковочный 330 кГс·м

Инструкция по сборке кузнечного молота

К раме станины приваривают две вертикальные стойки, их высота зависит от нужной силы удара молота.

Затем к стойкам крепится ось для конструкции рычага, которую можно приварить или зафиксировать в проделанных отверстиях.

Лучше использовать второй вариант крепления, чтобы при необходимости произвести ремонт рычага, его можно было бы легко разобрать.

Затем на ось стоек надевается и закрепляется конструкция рычага.

После того как молот собран, рекомендуется проконтролировать горизонтальность установки, так как нельзя допускать наличие даже минимальных перекосов.

Наковальню для кузнечного молота можно сделать также из полосовой стали.

Видео:

Вначале с помощью сварки изготавливается рама из уголка подходящего размера, она приваривается к передней части станины. Затем на нее укладывают и приваривают заготовки.

Сверху по периметру рамы укладывают и приваривают толстый металлический лист. При этом обязательно поверхность наковальни должна иметь строго горизонтальное положение.

Завершается статья полезным видео материалом на тему, как правильно обслуживать и проводить ремонт кузнечного оборудования.

Технические характеристики ковочного молота МА4129А

Список литературы:

1. Молот ковочный пневматический МА4129А. Руководство по эксплуатации, 1967
2. Банкетов А.Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
3. Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
4. Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
5. Живов Л.И. Кузнечно-штамповочное оборудование, 2006
6. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
7. Розанов Б.В. Гидравлические прессы, 1959
8. Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
9. Щеглов В.Ф. Кузнечно-прессовые машины, 1989
10. Берлет Разработка чертежей поковок, 2001
11. Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
12. Романовский В.П. Справочник по холодной штамповке, 1965
13. Охрименко Я.М. Технология кузнечно-штамповочного производства, 1966
14. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
15. Мещерин В.Т. Листовая штамповка. Атлас схем, 1975
